Zelmer Market Sp. z o.o.
35-016 Rzeszów, LUTY 2011
ul. Hoffmanowej 19 FEBRUARY 2011
INSTRUKCJA SERWISOWA
SERVICE MANUAL
MASZYNKA DO MIELENIA TYP 886

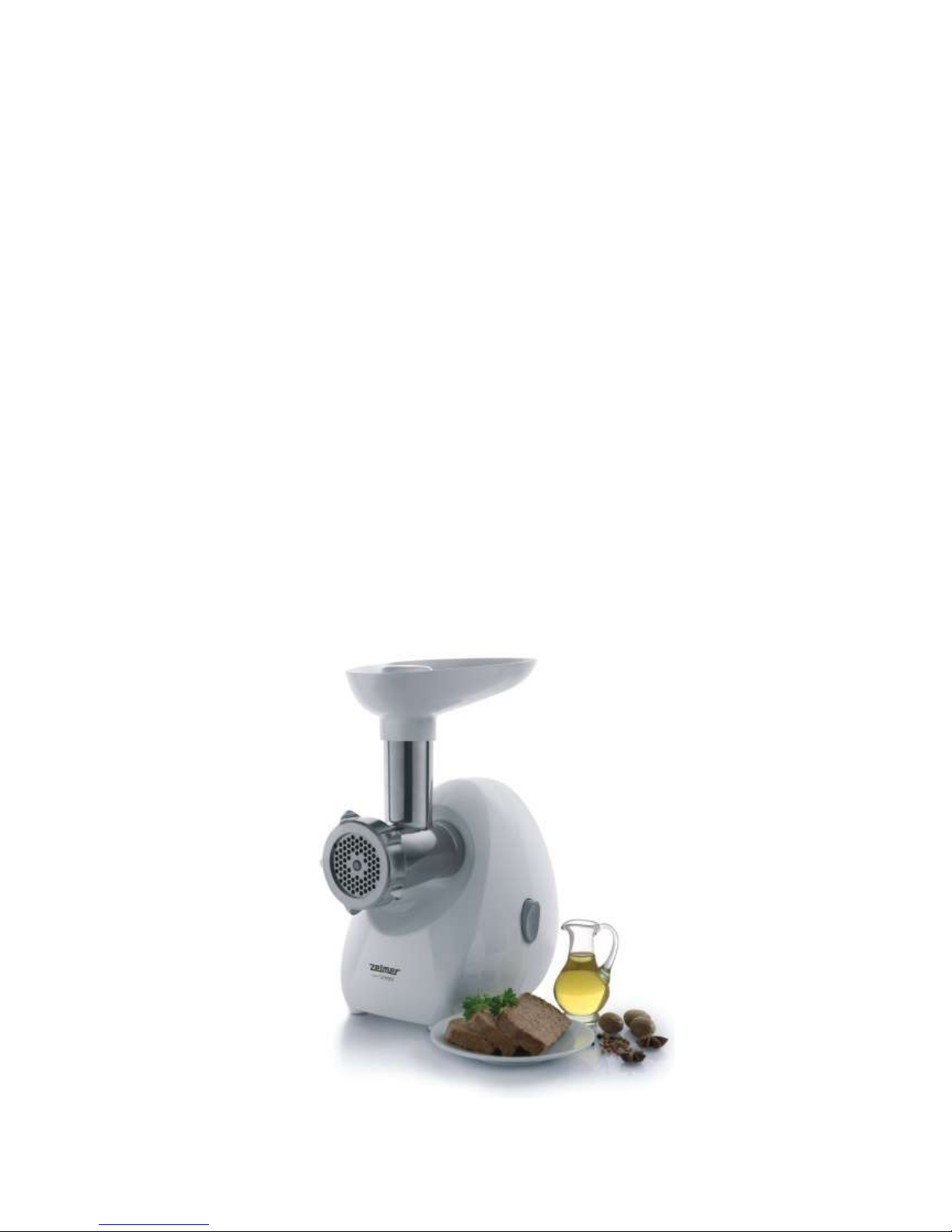

MEAT MINCER TYPE 886
PARAMETRY TECHNICZNE / TECHNICAL PARAMETERS
Napięcie zasilania / Voltage - 230V, 50Hz
Moc znamionowa / Nominal Power - 200 W
Rodzaj pracy / Type of duty - S2-10
Obroty na wyjściu przy biegu luzem / Rotation - 150 ±10 obr/min
Klasa izolacji / Insulation class - II
Moc pobierana biegu luzem / Power consumption - max 150 W
Zabezpieczenie sieci / Power safety device - max 6 A

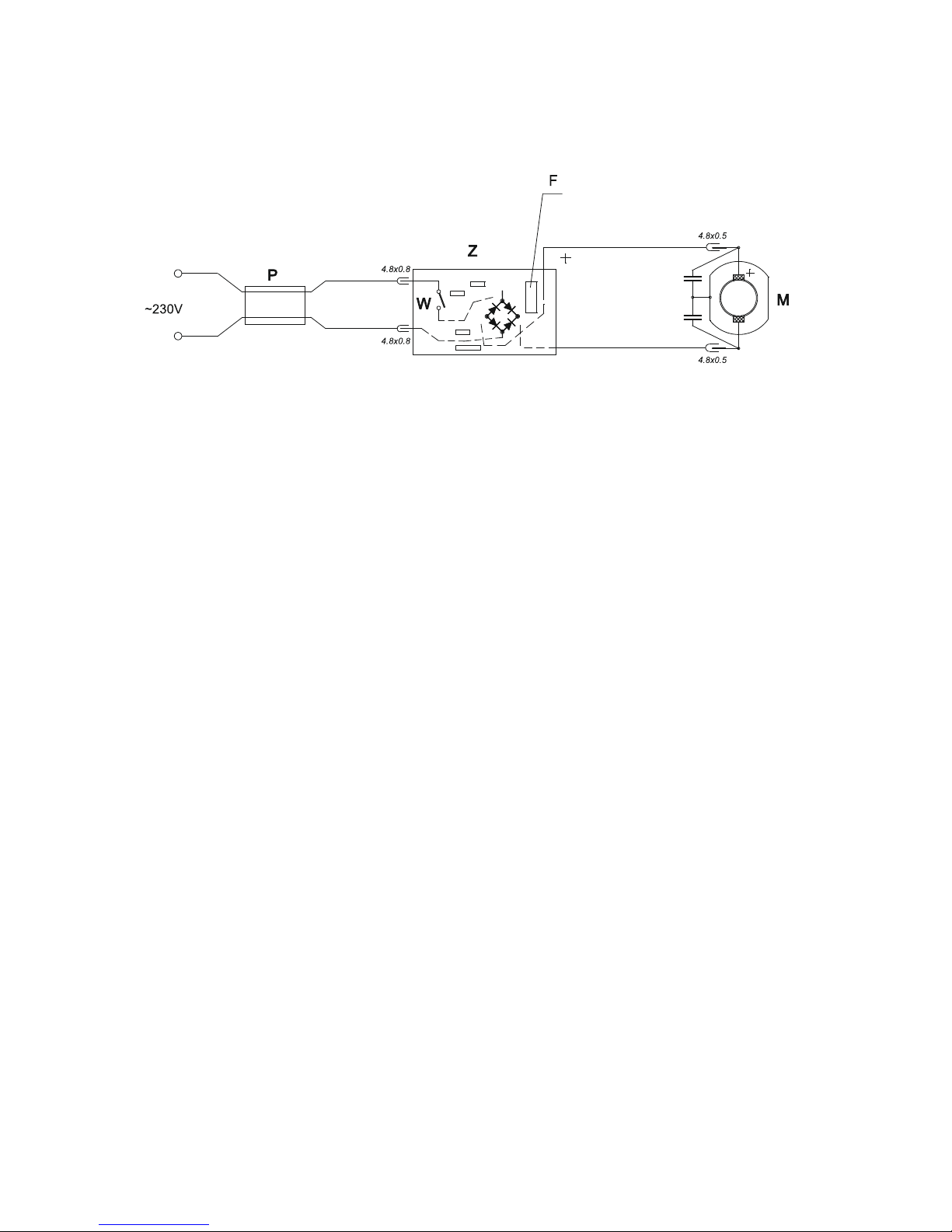

SCHEMAT ELEKTRYCZNY POŁĄCZEŃ
ELECTRIC DIAGRAM
P –przewód przyłączeniowy / power cord W –wyłącznik / switch
Z –zasilacz do silnika / feeder F –bezpiecznik / fuse
M –silnik / motor

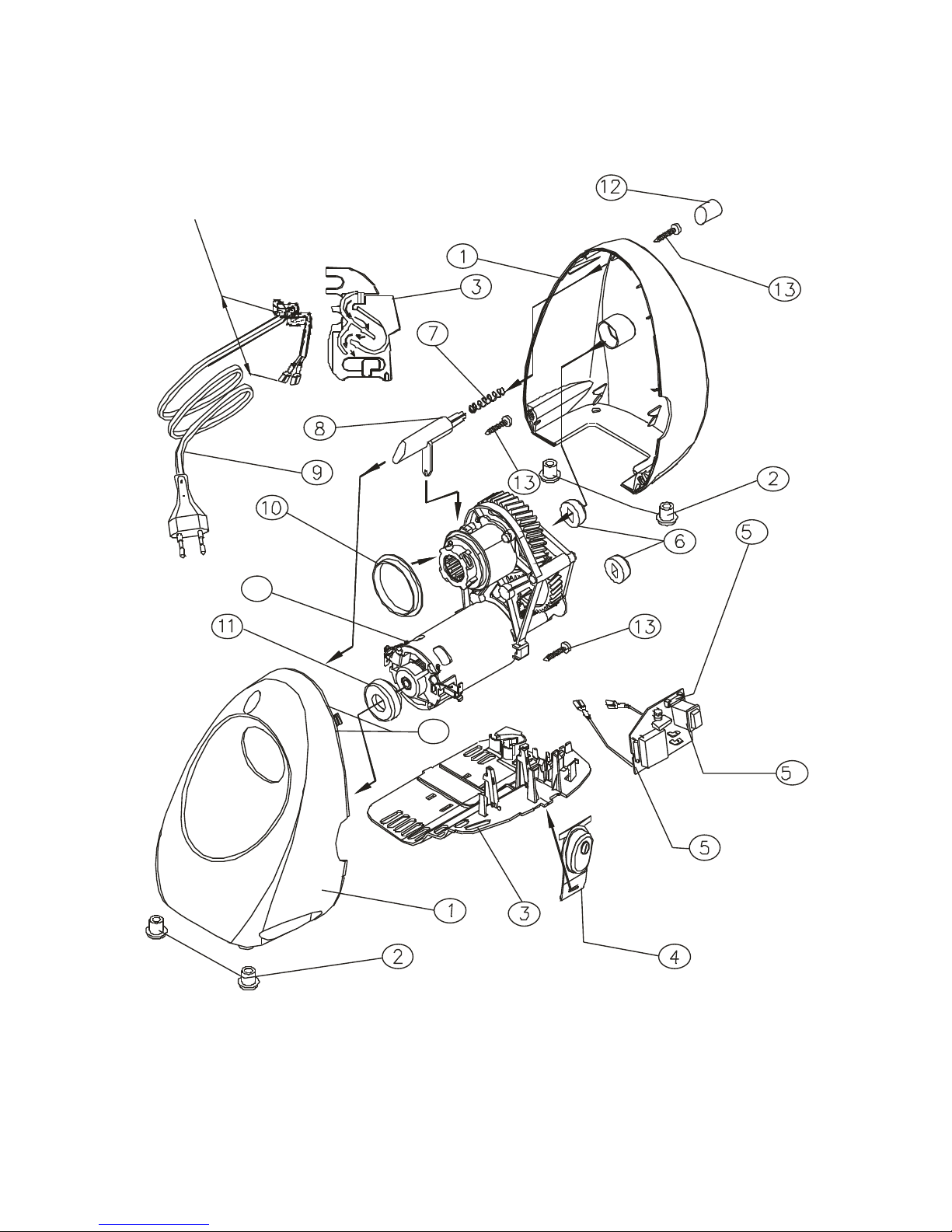

RYSUNEK MASZYNKI DO MIELENIA
WORKING DRAWING MEAT MINCER
3,9x16
W TA T-2.5A
3,9x16
3,9x16
210mm
XX
b
a
II

WYKAZ CZĘŚCI ZAMIENNYCH
SPARE PARTS LIST
Nr
Nazwa części
Name parts
Nr fabryczny
Serial number
Kod EAN/UPC
Code EAN/UPC
Kolor
Colour
Il. szt.
Quantity
1
Zespół obudów
COVER SET CPL.
886.0115
5900215907963
5900215994918
5900215907970
BIAŁY
SREBRNY
BEŻOWY
WHITE
SILVER
BEIGE
1
2
Nóżka - Amortyzator
FOOT –SHOCK
ABSORBER
880.0015
5900215787077
--
--
4
3
Płyta wyposażenia
ATTACHMENT PLATE
886.0011
5900215844565
BIAŁY
WHITE
1
4
Przycisk pośredni
INTERMEDIATE
BUTTON
886.0012
5900215811598
5900215852058
5900215891743
5900215908823
POPIELATY
SZARY
POMARAŃCZOWY
ZIELONY
LIGHT GREY
DARK GREY
ORANGE
GREEN
1
5
Zasilacz
FEEDER
886.0120
5900215855158
--
--
1
5a
Wyłącznik X8300 AB -
ARCOLECTRIC
SWITCH X8300 AB -
ARCOLECTRIC
07.0436
5900215825915
--
--
1
6
Amortyzator oporowy
DAMPER
86.0004
5900215869513
--
--
2
7
Sprężyna
SPRING
86.0010
5900215705606
--
--
1
8
Przycisk blokady
komory
CHAMBER
BLOCKING BUTTON
886.0004
5900215811567
5900215852041
5900215891729
5900215908809
POPIELATY
SZARY
POMARAŃCZOWY
ZIELONY
LIGHT GREY
DARK GREY
ORANGE
GREEN
1

9
Przewód przyłączeniowy
POWER CORD
886.0030
5900215811628
BIAŁY
WHITE
1
10
Uszczelka
GASKET
86.0005
5900215705576
--
--
1
11
Amortyzator
SHOCK ABSORBER
886.0003
5900215814568
--
--
1
12
Zaślepka
CAP
886.0005
5900215815145
5900215848839
5900215825939
BIAŁY
SREBRNY
BEŻOWY
WHITE
SILVER
BEIGE
1
II
Silnik
MOTOR
189.1000
5900215816562
--
--
1
5b
Bezpiecznik WTA- 2,5 A
FUSE WTA –2,5 A
część handlowa
commercial
component
--
--
--
1
13
Wkręt 3,9x16
SCREW 3,9x16
część handlowa
commercial
component
--
--
--
3

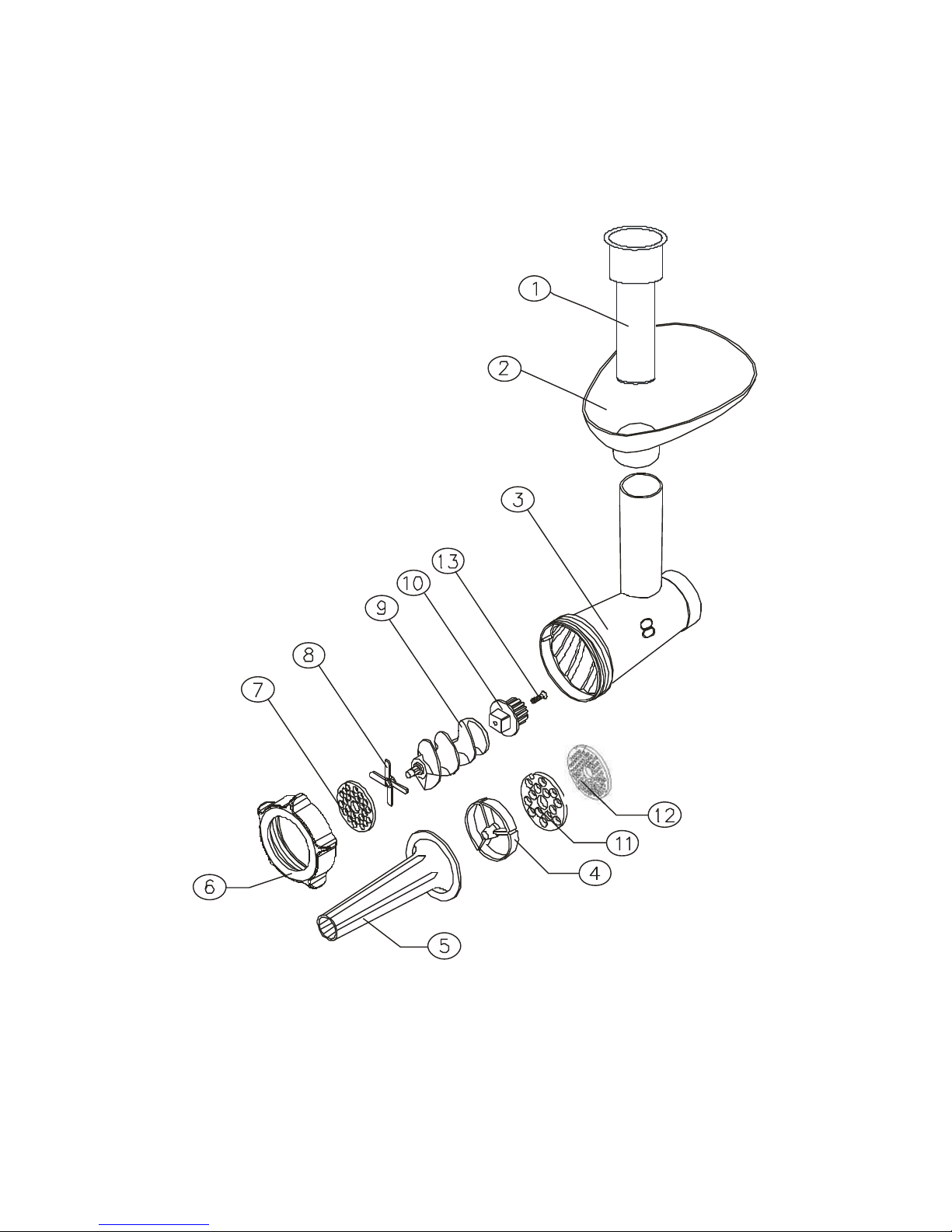

RYSUNEK CZĘŚCI KOMORY NR 8
WORKING DRAWING CHAMBER NO 8
M5x20

WYKAZ CZĘŚCI ZAMIENNYCH KOMORY NR 8
CHAMBER NO 8 SPARE PARTS LIST
Nr
Nazwa części
Name parts
Nr fabryczny
Serial number
Kod EAN/UPC
Code EAN/UPC
Kolor
Colour
Il. szt.
Quantity
1
Popychacz
FOOD PUSHER
886.0056
5900215908830
5900215908854
5900215908847
BIAŁY
SZARY
BEŻOWY
WHITE
DARK GREY
BEIGE
1
2
Miska nr 8
BOWL NO 8
886.0053
5900215811673
5900215852140
5900215820255
BIAŁY
TRANSPARENT
BEŻOWY
WHITE
TRANSPARENT
BEIGE
1
3
Komora nr 8 kpl.
GRINDING CHAMBER NO 8
86.3116
5900215706344
--
--
1
4
Wkładka
dystansowa nr 8 do:
Nożyk jednostronny/
Nożyk dwustronny
DISTANCE INSERT NO 8:
ONE –SIDED KNIFE/
TWO –SIDED KNIFE
86.3103 /
86.3105
5900215706269 /
5900215798882
--
--
1
5
Nasadka masarska
nr 8
SAUSAGE ATTACHMENT
86.3102
5900215706221
5900215852164
5900215805436
BIAŁY
TRANSPARENT
BEŻOWY
WHITE
TRANSPARENT
BEIGE
1
6
Nakrętka nr 8
NUT NO 8
886.0081
5900215814605
--
--
1
7
Sitko D8 Ø4
SCREEN 8-4
86.3161
5900215742779
--
--
1
8
Nożyk nr 8
jednostronny
ONE –SIDED KNIFE NO 8
86.3107
5900215706306
--
--
1
Nożyk nr 8
dwustronny
TWO –SIDED KNIFE NO 8
86.3109
5900215798899
--
--
1
9
Ślimak kpl. nr 8 do:
Nożyk jednostronny/
Nożyk dwustronny
WORM NO 8:
ONE –SIDED KNIFE/
TWO –SIDED KNIFE
86.3130 /
86.3140
5900215770314 /
5900215798868
--
--
1
10
Sprzęgło
CLUTCH
86.1203
5900215705965
--
--
1
11
Sitko D8 Ø8
SCREEN 8-8
86.3162
5900215743981
--
--
1
12
Sitko D8 Ø2,7
SCREEN 8-2,7
86.3160
5900215744025
--
--
1
13
Wkręt M5x20
SCREW M5x20
część handlowa
commercial
component
--
--
--
1

RYSUNEK CZĘŚCI ZESPOŁU MIELĄCEGO NR 5
WORKING DRAWING CHAMBER NO 5
M5x20

WYKAZ CZĘŚCI ZESPOŁU MIELĄCEGO NR 5
CHAMBER NO 5 SPARE PARTS LIST
Nr
Nazwa części
Name parts
Nr fabryczny
Serial number
Kod EAN/UPC
Code EAN/UPC
Kolor
Colour
Il. szt.
Quantity
1
Popychacz
FOOD PUSHER
886.0056
5900215908830
5900215908854
5900215908847
BIAŁY
SZARY
BEŻOWY
WHITE
DARK GREY
BEIGE
1
2
Miska nr 5
BOWL NO 5
886.0053
5900215811673
5900215852140
5900215820255
BIAŁY
TRANSPARENT
BEŻOWY
WHITE
TRANSPARENT
BEIGE
1
3
Komora nr 5 kpl.
GRINDING CHAMBER NO 5
86.2110
5900215706160
--
--
1
4
Wkładka
dystansowa nr 5 do:
Nożyk jednostronny/
Nożyk dwustronny
DISTANCE INSERT NO 5:
ONE –SIDED KNIFE/
TWO –SIDED KNIFE
86.1005 /
86.1008
5900215705880 /
5900215798875
--
--
1
5
Nasadka masarska
nr 5
SAUSAGE ATTACHMENT
86.1004
5900215705859
5900215852157
5900215805405
BIAŁY
TRANSPARENT
BEŻOWY
WHITE
TRANSPARENT
BEIGE
1
6
Nakrętka nr 5
NUT NO 5
886.0051
5900215814582
--
--
1
7
Sitko D5 Ø4
SCREEN 5-4
86.1241
5900215742625
--
--
1
8
Nożyk nr 5
jednostronny
ONE –SIDED KNIFE NO 5
86.1007
5900215705903
--
--
1
Nożyk nr 5
dwustronny
TWO –SIDED KNIFE NO 5
86.1009
5900215798837
--
--
1
9
Ślimak kpl. nr 5
Nożyk jednostronny/
Nożyk dwustronny
WORM NO 5
ONE –SIDED KNIFE/
TWO –SIDED KNIFE
86.1210 /
86.1270
5900215770291 /
5900215798851
--
--
1
10
Sprzęgło
CLUTCH
86.1203
5900215705965
--
--
1
11
Sitko D5 Ø8
SCREEN 5-8
86.1242
5900215742762
--
--
1
12
Sitko D5 Ø2,7
SCREEN 5-2,7
86.1240
5900215742618
--
--
1
13
Wkręt M5x20
SCREW M5x20
część handlowa
commercial
component
--
--
--
1

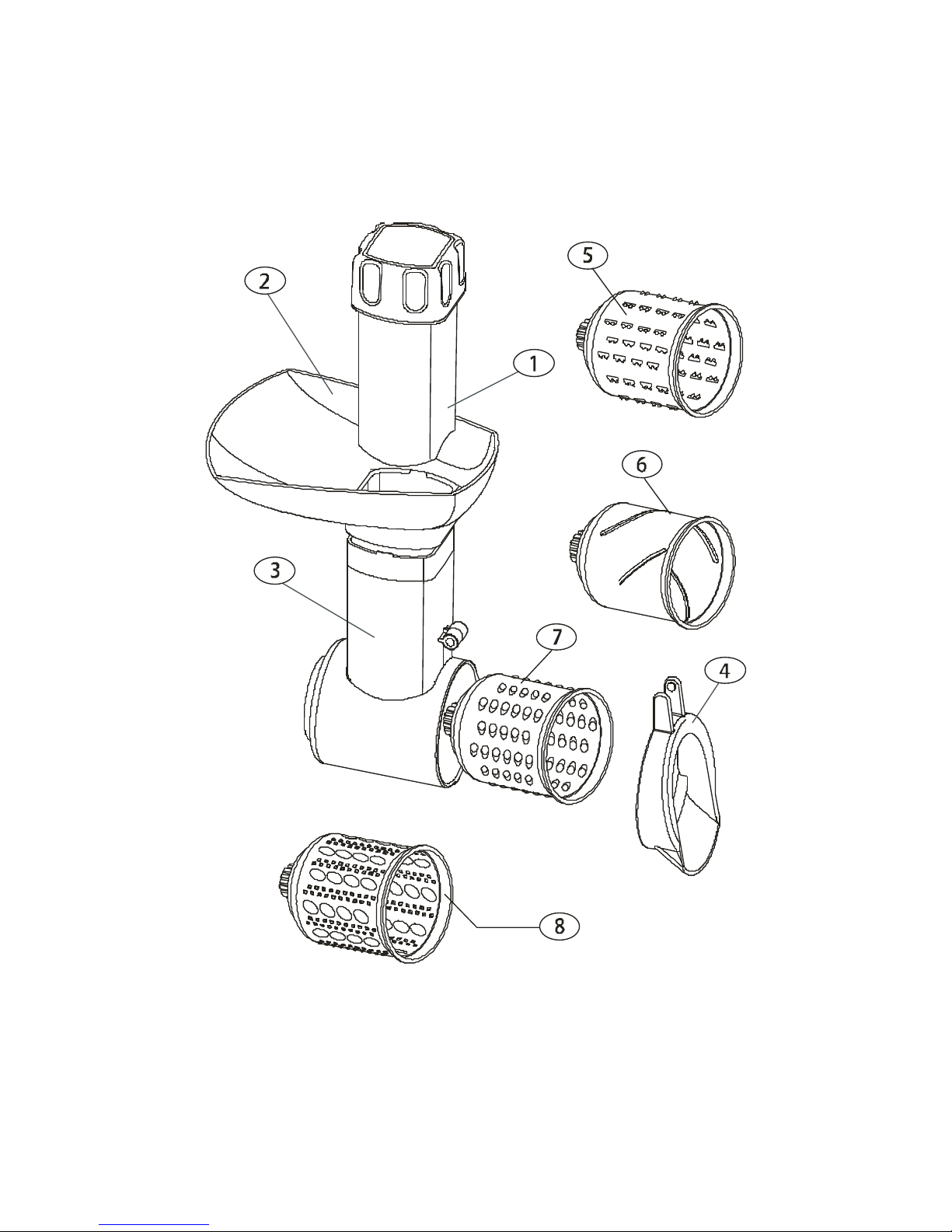

RYSUNEK CZĘŚCI SZATKOWNICY
WORKING DRAWING SHREDDER

WYKAZ CZĘŚCI SZATKOWNICY
SHREDDER SPARE PARTS LIST
Nr
Nazwa części
Name parts
Nr fabryczny
Serial number
Kod EAN/UPC
Code EAN/UPC
Kolor
Colour
Il. szt.
Quantity
1
Popychacz szatkownicy
SHREDDER PUSHER
986.7010
5900215919737
5900215933931
BIAŁY
BEŻOWY
WHITE
BEIGE
1
2
Miska szatkownicy
SHREDDER BOWL
986.7003
5900215919713
5900215933894
BIAŁY
BEŻOWY
WHITE
BEIGE
1
3
Komora
CHAMBER
986.7001
5900215919676
5900215933818
BIAŁY
BEŻOWY
WHITE
BEIGE
1
4
Zatrzask
CATCH
986.7002
5900215919690
5900215933856
BIAŁY
BEŻOWY
WHITE
BEIGE
1
5
Tarka kpl. nr 1
SHREDDER DRUM 1
86.4030
5900215706658
--
--
1
6
Tarka kpl. nr 3
SHREDDER DRUM 3
86.4040
5900215706672
--
--
1
7
Tarka kpl. nr 2
SHREDDER DRUM 2
86.4050
5900215706696
--
--
1
8
Tarka kpl. nr 4
SHREDDER DRUM 4
86.4060
5900215801131
--
--
1

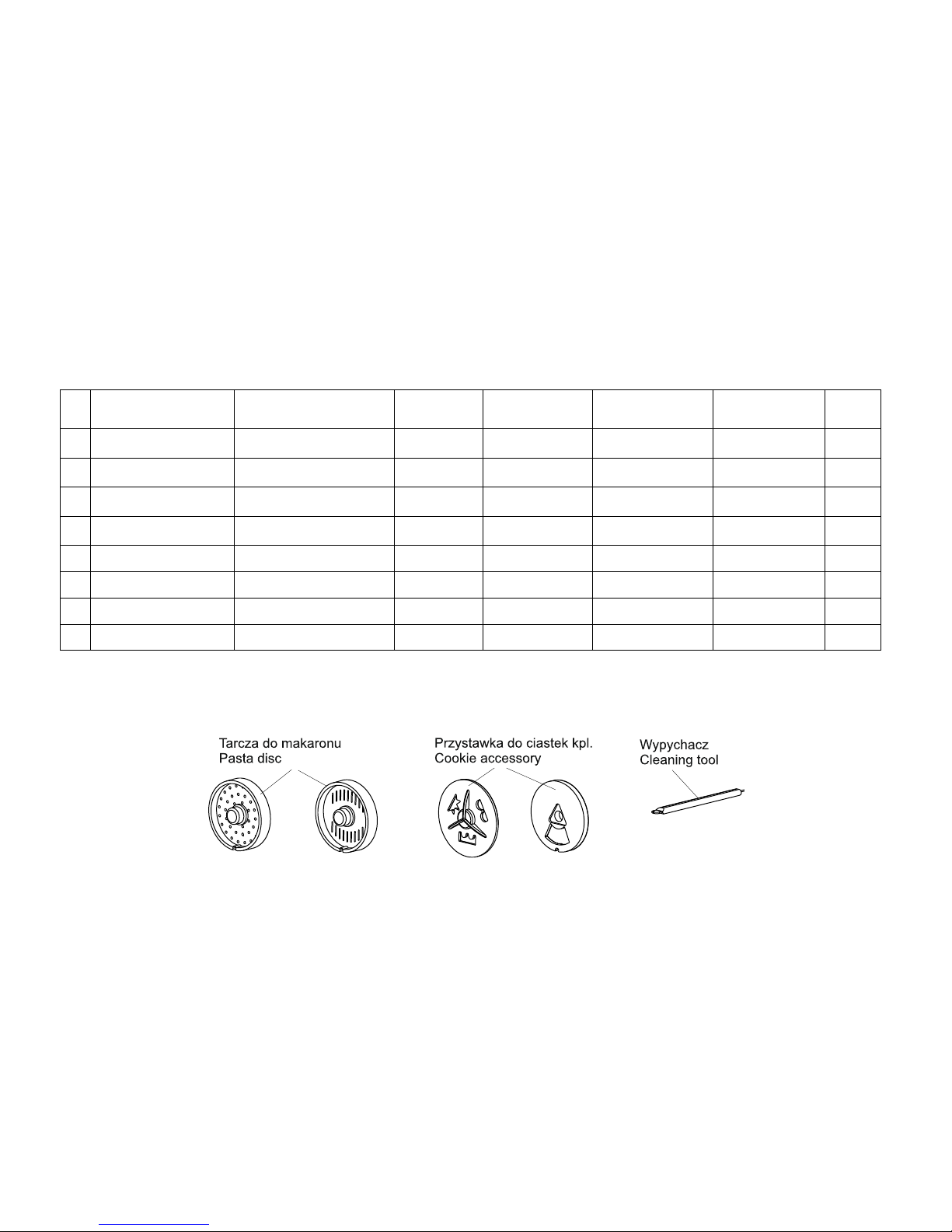

ZESTAW DO CIASTEK I MAKARONÓW
PASTA AND PASTRY SET

SILNIK TYP 189.1
MOTOR TYPE 189.1

WYKAZ CZĘŚCI SILNIKA
MOTOR SPARE LIST
Wprowadza się wykaz smarów do przekładni zębatej silników maszynek:
- bardzo ważne aby przestrzegać w obsłudze serwisowej
A lubricant list introduced for gear transmission in the motor of machines:
-it is extremely important to use them in servicing
Miejsce smarowania / Place spreads
Rodzaj smaru / Type of lubricant
Koło 4, 5 – wieniec zębaty
Wheel 4, 5 –toothed rim
ŁT-4S
Koło 4 – w pokrywie przedniej
Wheel 4 –In front cover
Wazelina farmaceutyczna
Paraffin jelly
Koło 6 – wieniec zębaty współpracujący z
zębami na wałku wirnika
Wheel 6 –toothed rim cooperating with
tooths on shaft of the rotor
Silpasta E
Osie kół zębatych
Gear wheel axles
Smar grafitowy
Graphite grease
Nr
Nazwa części
Name parts
Nr fabryczny
Serial number
Kod EAN/UPC
Code EAN/UPC
Il. Szt.
Quantity
1
Wirnik kompletny
ROTOR
189.1200
189.7200
5900215816555
5900215912547
1
2
Podstawa przekładni
GEAR BASE
189.0150
5900215912554
1
3
Zespół stojana
STATOR
189.1100
5900215816524
1
4
Koło zębate III
GEAR WHEEL III
187.0005
5900215720326
1
5
Koło zębate II
GEAR WHEEL II
187.0004
5900215720302
1
6
Koło zębate I
GEAR WHEEL I
187.0003
5900215720289
1
7
Pokrywa przednia
FRONT COVER
187.0010
5900215720425
1
8
Pokrywa przekładni
GEAR COVER
189.0250
5900215912561
1
9
Nakrętka
NUT
189.0004
5900215816463
2
10
Szczotka kompletna
SMALL BRUSH
189.0300
5900215816500
2
11
Podkładka
WASHER
10.0015
5900215700045
8
12
Trzpień blokujący
BLOCKING PIN
87.0009
5900215706887
1
13
Łożysko toczne 6000 ZZ
CM NS7S
BEARING 6000 ZZ
CM NS7S
07.0034
5900215796376
1
14
Pierścień uszczelniający
Ø26x2
GASKET ORING
07.0560
5900215796499
1
15
Wkręt M4x14
samogwintujący
z zabezpieczeniem
SCREW M4x14
część handlowa
commercial
component
--
2
16
Wkręt M4x12
samogwintujący
z zabezpieczeniem
SCREW M4x12
część handlowa
commercial
component
--
6

DEMONTAŻ URZĄDZENIA
1. Wyjąć zaślepkę gwarancyjną 12, odkręcić 3 wkręty 3,9 x 16.
2. W strefie zatrzasków „‟XX‟‟ na rysunku nacisnąć obydwie obudowy – aż do
zwolnienia zatrzasków.
3. Wyciągnąć silnik II z płyty wyposażenia 3, rozłączyć przewody sinika
i zasilacza.
4. Zdemontować: przycisk blokady komory 8 ze sprężyną 7 przycisk pośredni
wyłącznika 4.
5. Odpiąć przewód przyłączeniowy 9 od zacisków zasilacza 5 (UWAGA! Nasuwki
mają blokadę). Odchylając zatrzaski wymontować zasilacz.
6. Wyciągnąć: przewód przyłączeniowy 9 z obudów amortyzatory.
MONTAŻ URZĄDZENIA
Montaż maszynki przebiega w kolejności odwrotnej do opisanego demontażu.
Ważne informacje dotyczące montażu:
1. Należy odmierzyć wskazaną długość przewodu przyłączeniowego 9 na płycie
wyposażenia 3 i wcisnąć go w labirynt żeberek zgodnie z kierunkiem strzałek.
2. Płytka zasilacza 5 po zatrzaśnięciu powinna być pewnie umocowana.
3. Na przycisk blokady komory 8 założyć sprężynę 7, wycięciami na przycisku objąć
podtoczenie na trzpieniu blokady znajdującym się na silniku.
4. Przewody zasilacza połączyć z konektorami szczotkotrzymaczy silnika II
(UWAGA! Plusowy przewód zasilacza łączyć ze szczotkotrzymaczem
oznaczonym „‟+‟‟). Przewody nie mogą dotykać wirujących części silnika.
5. Całość wsunąć do obudowy trafiając przyciskiem blokady 8 i amortyzatorem w
gniazda obudowy.
6. Ustawić płytę wyposażenia 3 w żebrach obudowy, a przycisk wyłącznika 4
umieścić pod ścianką obudowy.
UWAGI
1. Wszelkich napraw dokonywać po odłączeniu urządzenia od sieci.
2. Silnik prądu stałego! Nie wolno podłączać samego silnika pod jakiejkolwiek
wartości napięcie przemienne (od 0 do 250V) czyli bez zasilacza. Grozi to
zniszczeniem silnika!
3. Naprawy i przeglądy powinien wykonywać pracownik o odpowiednich
kwalifikacjach, po zapoznaniu się z instrukcją użytkowania wyrobu oraz
z niniejszą instrukcją.
4. Nagrzewanie się silnika przy długim użytkowaniu jest zjawiskiem normalnym. W
przypadku zbyt gwałtownego nagrzewania się konieczny jest przegląd.
WYKAZ NARZĘDZI
- Komplet wkrętaków,
- Kleszcze do obnażania przewodów,
- Woltomierz kl. 1.5 zakres 0†300V,
- Watomierz kl.1.5 zakres 100/200/300V, 5/10,
- Amperomierz kl.1.5 zakres 5/10.

EWENTUALNE USZKODZENIA I SPOSÓB ICH USUWANIA
Lp.
Objawy
uszkodzenia
Przyczyny uszkodzeń
Sposób naprawy
Uwagi
1
Maszynka nie
pracuje lub
pracuje z
przerwami
1.1 Uszkodzony silnik
Wymontować silnik.
Postępować zgodnie z
Instrukcją Serwisową Silnika
1.2 Uszkodzony zasilacz
Wymienić zasilacz na nowy
1.3 Spalony bezpiecznik
Wymienić bezpiecznik na
nowy
1.4 Uszkodzony wyłącznik
Wymienić wyłącznik na nowy
1.5 Uszkodzony przycisk
pośredni
Wymienić przycisk na nowy
1.6 Uszkodzony przewód
przyłączeniowy
Wymienić przewód
przyłączeniowy
1.7 Brak połączeń
Sprawdzić połączenia, usunąć
usterkę
2
Blokada nie
blokuje komory
2.1 Uszkodzona blokada
komory
Wymienić na nową
2.2 Uszkodzona sprężyna
Wymienić na nową
2.3 Nieprawidłowy montaż
Zmontować poprawnie
2.4 Uszkodzona komora
Wymienić na nową
3
Maszynka nie
zapewnia
właściwych
parametrów
mielenia
3.1 Tępy nożyk i / lub sitko
Wymienić nożyk i sitka na
nowe
4
Urządzenie daje
zakłócenia
odbioru RTV
4.1 Uszkodzony zasilacz
Postępować zgodnie z
Instrukcją Serwisową Silnika
4.2 Uszkodzony silnik
5
Głośna praca
wyrobu
5.1 Uszkodzony silnik

EWENTUALNE USZKODZENIA SILNIKA I SPOSÓB ICH USUWANIA
Lp.
Objawy
uszkodzenia
Przyczyny
uszkodzenia
Sposoby naprawy
Uwagi
1
Silnik nie działa
lub pracuje z
przerwami.
1.1. Duże zużycie
szczotek lub zawie-
szenie szczotek w
szczotkotrzymaczach
Wymontować zespoły szczotek. Jeżeli
długość szczotki jest mniejsza niż 8 mm,
zespoły szczotek wymienić na nowe. W
przypadku zawieszenia szczotki rozru-
szać szczotkę w szczotkotrzymaczu, a w
razie potrzeby dopuszcza się przetarcie
bocznych krawędzi szczotek drobnozia-
rnistym papierem ściernym (nr 600 lub
800).
1.2.Zły styk szczotki z
komutatorem w
wyniku zabrudzenia
lub zwarcia na
komutatorze
Przetrzeć komutator szczotką zwilżoną
benzyną lub spirytusem. W razie
potrzeby komutator przetrzeć drobno-
ziarnistym (nr 600 lub 800) papierem
ściernym oraz usunąć ewentualne
zwarcia międzydziałkowe.
1.3.Zwarcie lub przerwa
w uzwojeniu wirnika.
Zdemontować silnik, wirnik wymienić na
nowy.
2
Nadmierne
iskrzenie
szczotek
2.1. Nie dotarte szczotki
Dotrzeć szczotki:
a) papier ścierny (600 lub 800) ułożyć
pod szczotkę na komutator, przez
obrót komutatora w obu kierunkach
dotrzeć szczotki.
b) przez wdrożenie silnika przy napięciu
110V (przed układem zasilającym) do
momentu dotarcia szczotek (75%
powierzchni stykowej).
2.2. Nadmierne zużycie
komutatora
Po stwierdzeniu, że bieżnia komutatora
ma średnicę mniejszą niż 24 mm, należy
wymienić wirnik.
2.3. Zabrudzony
komutator
Postępować jak w punkcie 1.2.
2.4. Zwarcie lub przerwa
wirnika
Postępować jak w punkcie 1.2 a jeżeli nie
ma poprawy to jak w punkcie 1.3.
3
Silnik powoduje
zakłócenia
odbioru
radiowego
3.2.Uszkodzenie układu
zasilającego
Wymienić układ zasilacza
3.2. Nadmierne
iskrzenie
Postępować jak w punkcie 2.
4
Wyraźnie
zwiększona
prędkość
obrotowa wraz z
nadmiernym
iskrzeniem
4.1. Rozmagnesowane
magnesy
Wymienić magnesy.
5
Ocieranie części
wirujących
5.1. Uszkodzone łożyska
Wymienić łożysko na nowe.
5.2. Uszkodzona
sprężyna magnesu
Wymienić sprężynę magnesu.
5.3. Pęknięty magnes
Wymienić magnes i sprężynę magnesu.
6
Głośna praca
przekładni
6.1.Wypracowane
koła zębate
Posmarować koła zębate, a jeśli to nie
pomaga wymienić je.
Uwaga: Podane uszkodzenia i sposób ich naprawy nie obejmują wszystkich możliwych
przypadków.

DEVICE DISASSEMBLY
1. Remove the safety plug (12), unscrew three bolts 3.9x16.
2. In the snap fastener (XX area in the picture) press both casings - until the
fasteners release.
3. Remove the motor “II” of the attachment plate (3), disconnect the wires of the
motor
and of the feeder.
4. Remove push-button of the chamber lock (8) with the spring (7),intermediate
push-button of the off switch (4).
5. Unfasten the power cord (9) from the clamps of the feeder (5) (ATTENTION!
Sleeves are locked). Pull the fastening aside to remove the feeder.
6. Pull out the power cord (9)dampers from the casings.
DEVICE ASSEMBLY
Meat mincer assembly is basically the disassembly in reverse.
Important information concerning the assembly:
1. You need to measure off the length of the power cord (9) on the attachment plate
(3), and place it into the labyrinth of ribs according to the direction of arrows.
2. Feeder (5) plate should be fastened tightly by a snap.
3. Place the spring (7) on the push-button of the chamber lock (8) and grip the neck
on the lock pin placed on the motor with the cut-outs on the push-button.
4. Connect he wires of the feeder with the connectors of the brush-holders of the
motor “II” (Attention! The positive wire of the feeder should be connected with the
brush-holder marked with a "+"). The wires cannot touch the rotating elements of
the motor.
5. Insert the whole thing into the casing placing the lock button (8), and the damper
into the casing sockets.
6. Situate the attachmant plate (3) in the ribs of the casing, and place the push-
button of the off switch (4) below the wall of the casing.
REMARKS
1. Unplug the device from the mains before undertaking any repairs.
2. D.C. motor! It is forbidden to plug in the motor alone to any A.C. (from 0 to 250 V),
i.e. without any feeder. This may damage the motor!
3. Any overhauls or repairs should be done only by qualified works, and only after
reading the user manual, and this user guide for the product.
4. Any heating of the motor during long usage is a completely ordinary phenomenon.
In case of excessive heating, overhaul the motor.
LIST OF TOOLS
- A set of screwdrivers,
- Pliers for baring wires,
- Voltmeter class 1.5, range 0-300 V,
- Wattmeter class 1.5, range 100/200/300 V, 5/10,
- Ammeter class 1.5, range 5/10.

POTENTIAL DAMAGES & THEIR RECTIFIERS
Item
no.
Damage Symptom
Damage Cause
Rectifier
Remarks
1
The machine does
not work or works
discontinuously
1.1. Damaged motor
Remove the motor
Act according to the service
guide of the motor
1.2. Damaged feeder
Replace the feeder with a new
one
1.3. Blown fuse
Replace the fuse with a new one
1.4. Damaged off switch
Replace the off switch with a new
one
1.5. Damaged intermediate
button
Replace the button with a new
one
1.6. Damaged power cord
Replace the power cord with a
new one
1.7. No connections
Check the wiring, remove the
fault
2
The lock does not
lock the chamber
2.1. Damaged chamber lock
Replace it with a new one
2.2. Damaged spring
Replace it with a new one
2.3. Wrong assembly
Repeat the assembly properly
2.4. Damaged chamber
Replace it with a new one
3
The machine does
not work withing
the given grinding
parameters
3.1. Blunt knife-edge and/or
grinding disc
Replace the knife and/or grinding
disc with a new one
4
The device
disrupts radio and
television waves
4.1. Damaged feeder
Act according to the service
guide of the motor
4.2. Damaged motor
5
Loud production
5.1. Damaged motor

POTENTIAL MOTOR DAMAGES & THEIR RECTIFIERS
Item
no.
Damage
Symptom
Damage
Cause
Rectifier
Remarks
1
The motor does
not work
or works
discontinuously
1.1. High wear & tear
of brushes or brushes
suspended in
brush-holders
Deinstall brush sets. If the length of a
brush is smaller than 8 mm, you should
replace the brush sets with new ones. In
case of suspending a brush in the brush-
holder, you need to loosen up the brush,
and possibly grind the side edges of
brushes with a fine-grained sand paper
(no. 600 or 800).
1.2. Wrong contact of the
brush with the commutator
due to dirt or shorting of the
commutator
Wipe the commutator with a brush
dampened with gasoline or alcohol. If
needed, grind the side edges of brushes
with a fine-grained sand paper (no. 600 or
800) or rectify any shortings.
1.3. Shortings or breaks
of rotor wiring.
Remove the motor, replace the rotor with a
new one.
2
Over-sparking of
brushes
2.1. Unground brushes
Grind brushes:
a) place the sand paper (600 or 800)
under the brush on the commutator, and
by rotating the commutator both ways
grind up the brushes.
b) by implementing the motor with a
110 V voltage (before the power system)
until the brushes are ground up (75%
of the contact surface)
2.2. Excessive wear & tear
of the commutator
If the raceway of the commutator has less
than 24 mm in diameter, the rotor needs
replacing.
2.3. Commutator
is dirty
Follow the instructions of para. 1.2.
2.4. Shortings or breaks
of the rotor
Follow the instructions of para 1.2. If no
improvement noticed, follow the
instructions of para. 1.3.
3
The motor
disrupts radio
waves.
3.2. Power supply system
damaged
Replace the power pack system
3.2. Over- sparking
Follow the instructions of para. 2.
4
Significantly
increased
rotational speed
apart from
over-sparking
4.1. Demagnetized
magnets
Replace the magnets.
5
Rotating pieces
grate against
each other
5.1. Damaged bearing
Replace the bearing with a new one.
5.2. Damaged
magnet spring
Replace the magnet spring.
5.3. Cracked magnet
Replace the magnet and the magnet
spring.
6
Transmission
works loudly
6.1. Work-worn
toothed wheel
Lubricate the wheel, and if it does not help,
replace it.
Attention: The given damages and their rectifiers do not include all of the possible
cases.

AKCESORIA
ACCESSORIES
Type
Cutter knife
(86.1007 / 86.1009)
(86.3007 / 86.3009)
Screen
Sausage
attachment
(86.1004/86.3102)
Pasta and
pastry set
(86.2720)
Shredder
(986.7000)
2,7
(86.1240/
86.3160)
4
(86.1241/
86.3161)
8
(86.1242/
86.316)
886.5
X
X
X
X
X
X
O
886.54
X
X
X
X
X
O
X
886.8
X
X
X
X
X
-
O
886.84
X
X
X
X
X
-
X
X basic accessories; O additional equipment, which you can buy in shops; - unavailable accessories;
Typ
Nożyk
(86.1007 / 86.1009)
(86.3007 / 86.3009)
Sitko
Nasadka
masarska
(86.1004/86.3102)
Zestaw do
ciastek I
makaronów
(86.2720)
Szatkownica
(986.7000)
2,7
(86.1240/
86.3160)
4
(86.1241/
86.3161)
8
(86.1242/
86.3162)
886.5
X
X
X
X
X
X
O
886.54
X
X
X
X
X
O
X
886.8
X
X
X
X
X
-
O
886.84
X
X
X
X
X
-
X
X podstawowe wyposażenie ; O dodatkowe wyposażenie dostępne w sklepach; - wyposażenie niedostępne w danym wykonaniu;
