MOUNTING INSTRUCTIONS VW T5
ZE-NC2051D

MOUNTING INSTRUCTIONS VW T5
Anschlussvorbreitung
Verbinden Sie den entsprechenden
Stecker des Hauptanschlusskabels mit
dem CAN/Stalk Interface).
Das Hauptanschlusskabel wird, wie
im Anschlussdiagramm aufgelistet,
angeschlossen.
Dabei sollten Sie darauf achten, dass
der im Hauptanschlusskabel integrierte
8-polige Stecker entsprechend mit dem
ZE-NC2051D verbunden wird.
Connection preparation
Connect the appropriate connector
of the main connection cable with the
CAN/Stalk interface.
Connect the main connection cable as
described in the electrical connections
overview.
Take care to connect the 8-pin
connector, which is integrated in the
main connection cable, to the
Z E - N C20 51D.
 BITTE BEACHTEN  PLEASE NOTE
UKW Antennenkabel mit Doppel-Fakra
Anschluss
Je nach Fahrzeugtype ist der UKW
Antennenstecker als gewinkelte Type
ausgeführt. Das ZE-NC2051D lässt sich in
so einem Fall nicht montieren. Es wird ein
Doppelfakra Verlängerungskabel benötigt
(im Handel gesondert erhältlich).
FM antenna cable with double Fakra
connector
Depending on the vehicle model the
FM double Fakra can be an angled
type, which prevents mounting of the
ZE-NC2051D. In such cases, a double
Fakra extension lead is required (to be
purchased separately).

2
3
4
5
Bevor Sie sich an den Ausbau
des VW Originalgerätes machen,
bereiten Sie das ZE-NC2051D
für den Anschluss vor. Verbinden
Sie das Hauptanschlusskabel
im Lieferumfang wie im
Anschlussdiagramm zu sehen
mit dem ZE-NC2051D. Verbinden
Sie nun den entsprechenden
verbleibenden Stecker des
Hauptanschlusskabels mit dem
CAN/Stalk Interface.
Before you approach the removal
of the OE factory installed device,
start by preparing the ZE-NC2051D
for mounting as follows: Connect
the main harness of the set content
to the device as shown in the
wiring diagram. Proceed to connect
the appropriate cable end of the
main harness to the CAN/Stalk
interface.
1

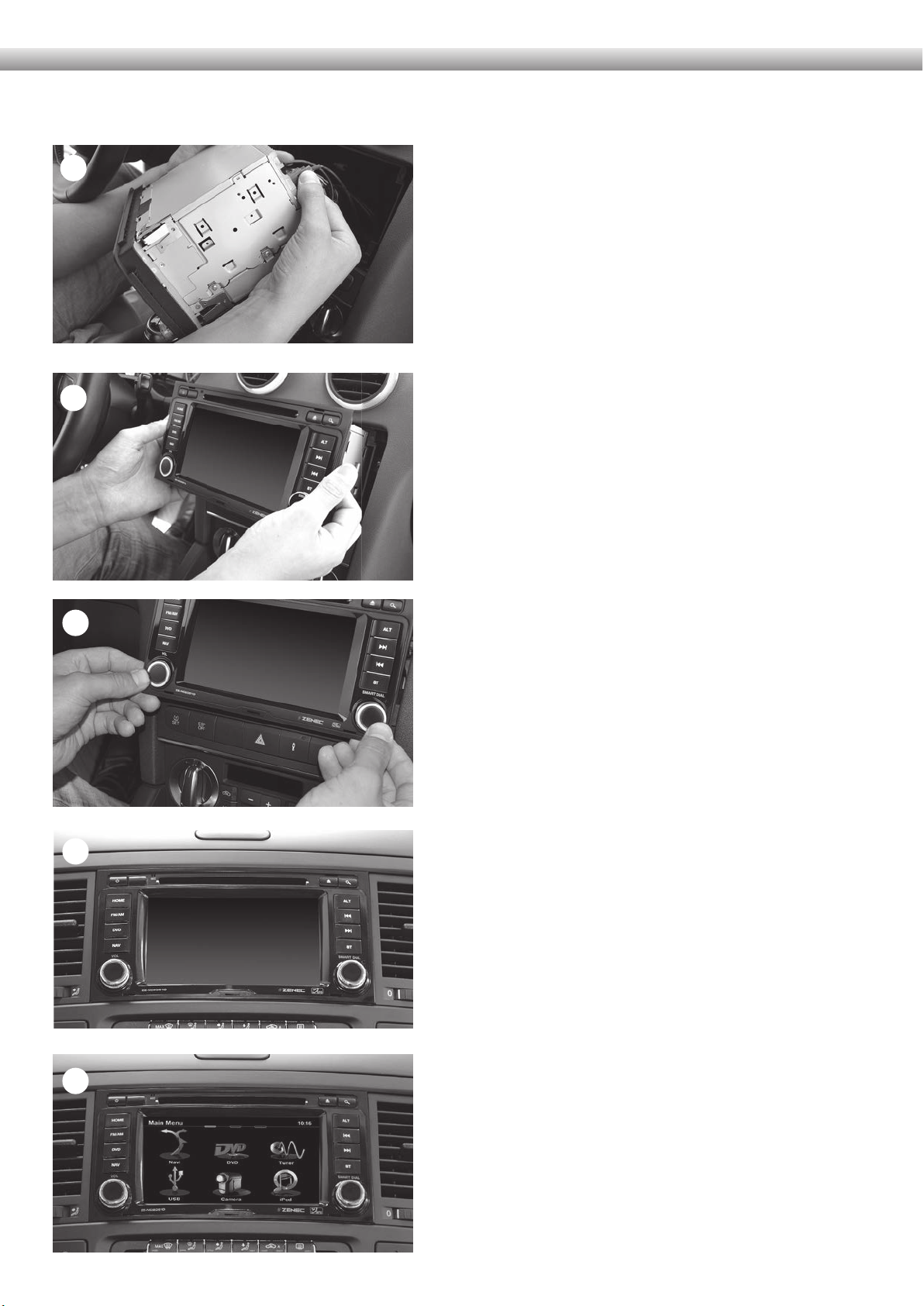

M o n t a g e : Installation:
2Lösen Sie mit dem beiliegenden
Entriegelungswerkzeug
Ihr Werksradio aus dem
Einbauschacht. Hierzu müssen
alle vier Entriegelungsschlüssel
eingeführt werden. Das Gerät
sollte sich nun ohne Kraftaufwand
herausziehen lassen.
Unlock the OE factory radio with
the unlock tool contained in the
set. You need to insert all four keys.
It should be possible to pull out the
radio without applying brute force.
4Ziehen Sie die Kabel aus dem
Konsolenschacht. Montieren Sie
jetzt die GPS Antenne an geeigneter
Stelle (freie Sicht nach oben) und
ziehen Sie das Antennenkabel in
den Schacht. Montieren sie das
externe Bluetooth Mikrofon, falls
erwünscht. Die beste Position ist
hinter dem Rückspiegel, bzw. hinter
dem Steuerrad.
Pull the cables out of the console,
so they are within reach for device
connections to be attempted. Install
the GPS antenna in a suitable
location underneath the front window
(unobstructed view up to the sky).
Proceed with routing the antenna
cable to the mounting slot. Mount
the external Bluetooth microphone,
if so desired. Ideal places are behind
the rear mirror or behind the steering
wheel.
3Um das Gerät vollständig aus
dem Geräteschacht entfernen
zu können, müssen Sie
zuvor alle Steckanschlüsse
(z.B. Hauptanschlusskabel,
Antennenkabel, etc.) auf der
Geräterückseite trennen. Legen Sie
das Werksradio zur Seite, um es vor
Beschädigungen zu schützen.
To completely remove the factory
radio, all the cables (i.e. main wire
harness, antenna cable etc.) must
be unplugged on the backside of
the device. Put the radio aside
in a safe place, to protect it from
damage.
5Stecken Sie den Quadlockstecker
des vorbereiteten ZE-NC2051D
Gerät an das Gegenstück im
Fahrzeug an und schliessen
Sie die Verriegelung. Verbinden
Sie den Fakrastecker des GPS
Antennenkabels mit dem Gerät
und auch das Kabel vom externen
Mikro, wenn dieses montiert wurde.
Insert the Quadlock plug of the ZE-
NC2051D into the receptor of the
vehicle and lock it. Connect the Fakra
plug of the GPS antenna cable on the
backside of the device - and do the
same with the plug of the external
microphone, if the external mic has
been fitted.
1

7
6
8
9
bl
Stecken sie den Doppelfakra
Antennenstecker vom Fahrzeug am
Gerät an. Wenn das Fahrzeug über
einen gewinkelten Fakrastecker
verfügt, benötigen Sie ein
Adapterkabel (als Zubehör im
Handel erhältlich). Verstauen Sie
die Kabel in den Randbereichen
und setzen Sie das ZE-NC2051D an
den Schacht an.
Connect the dual Fakra plug of
the two FM antenna leads to
the respective connector on the
backside of the device. If your
vehicle features an angled Fakra
plug, you need to purchase an
adapter cable (sold as accessory).
Now lay all the wires to the side,
to make room for the device. Align
the ZE-NC2051D with the mounting
bay.
6
7Wenn alle Anschlusskabel ordentlich
verstaut sind, können Sie den
ZE-NC2051D langsam in den
Einbauschacht einschieben. Gehen
Sie vorsichtig vor, um Schäden an
den hinter dem Gerät befindlichen
Kabeln und Steckern zu vermeiden.
If all the wires have been properly
arranged, you can push back the
ZE-NC2051D in the bay to see, if
there is enough room. Never apply
brute force to avoid shearing of
wires or broken connectors.
9Der Einbau des ZE-NC2051D ist
hiermit beendet.
The installation of your ZE-NC2051D is
now complete.
8Wenn genügend Spielraum nach
hinten vorhanden ist, drücken
Sie den ZE-NC2051D soweit
nach innen, bis Sie hören wie die
Verriegelung einklickt.
With some slack left to move and
no obstacle in the way, push back
the ZE-NC2051D until you hear
the clicking sound of the latching
mechanism.
bl Nach beendetem Einbau starten Sie
den Motor und fahren aus der Garage
ins Freie (GPS Antenne braucht „freie
Sicht nach oben“). Das ZE-NC2051D
schaltet sich mit der Zündung
ein – wechseln Sie nun manuell in den
Navigationsmodus durch drücken der
NAV Taste und lassen Sie das Gerät
ca. 3 - 5 Minuten lang den „Sat Fix“
erstellen.
Solange das Gerät noch Satelliten
sucht, wird dies über ein Icon mit krei-
senden Punkten auf dem Bildschirm
dargestellt.
Sie können nun das Gerät ausschal-
ten, ein Navigationsziel eingeben oder
aber weitere Einstellungen im Setup
Menü nach persönlichem Wunsch
vornehmen.
With the installation completed, start
the engine and drive your vehicle out
of the garage into open terrain (GPS
antenna must have free “sight up to
the sky”). The ZE-NC2051D will turn
on with the ignition – please select the
navigation mode manually by pressing
the NAV button. Device now needs 3 to
5 minutes to create a “Sat Fix”.
As long as the device is searching for
GPS satellites, you can see a small icon
with rotating dots on the screen.
You can turn your device off, enter a
destination or continue to set functions
according to personal preferences in
the setup menu.

➜ Das Fahrzeug ist mit einem Eigendiagnosegerät (DME)
ausgestattet.
Um Fehlermeldungen zu vermeiden, muss vor
Montagebeginn unbedingt der negative Pol der
Fahrzeugbatterie abgehängt werden.
➜ Eine einwandfreie Funktion des ZE-NC2051D kann nur
dann gewährleistet werden, wenn Sie das im Lieferumfang
enthaltene Zubehör verwenden.
➜ Es ist nicht nötig, am originalen Anschlusskabel
Veränderungen irgendwelcher Art vorzunehmen.
➜ Achten Sie bei der Installation darauf, dass die
verschiedenen Anschlusskabel und Zubehörteile nicht
durch scharfe Kanten beschädigt und die Anschlusskabel
nicht geknickt werden.
➜ Je nach Präferenz und Wahl des geräteinternen oder
des externen (zu montierenden) Mikrofons, muss im
„Setup Menü“ die Mikrofonquelle für den Bluetooth
Modus entsprechend angepasst werden.
➜ Achten Sie vor der finalen Montage des ZE-NC2051D
darauf, dass alle Steckverbindungen auf der Geräte-
rückseite richtig verbunden und fest eingerastet sind.
➜ Bei Fragen oder Problemen wenden Sie sich an
Ihren ZENEC-Händler, bei dem Sie das Gerät gekauft
haben. Zusätzlich finden Sie unter www.zenec.com eine
ausführliche FAQ Datenbank, wo viele der Fragen und
Probleme, welche während der Installation auftreten
könnten, entsprechend beantwortet werden.
➜ Da Updates (Software und Kartenmaterial) für
das Navigationssystem nur über den USB-Anschluss
installiert werden können und sich der USB-
Anschluss an der Rückseite des ZE-NC2051D befindet,
sollten Sie die im Lieferumfang befindliche Media
Link Box unbedingt an einem leicht zugänglichen Ort
installieren. Die Media Link Box verfügt über einen
entsprechenden USB Port.
 Bitte Beachten/Please Note
➜ Tampering with the on-board electrical system might
cause error codes to be stored in the DME.
It is thus recommended to disconnect the GND wire of the
negative battery pole before you start with any installation
work.
➜ The flawless function of the ZE-NC2051D can only
be guaranteed, when the original accessories and wire
harnesses contained in the set are deployed as described in
this installation manual.
➜ The ZE-NC2051D is a plug and play product,
modifications on the original wire loom of the vehicle are
not required at all.
➜ When mounting the ZE-NC2051D always pay proper
attention not to damage any of the wires, plugs or other
parts. Avoid applying too much mechanical force especially
when pushing the unit back into the slot.
➜ Depending on the preference and selection of the
device internal or external (to be installed) microphone,
the BT microphone source must be checked and chosen
accordingly, in the setup menu.
➜ Please check if all plug-and-socket connections on the
rear of the ZE-NC2051D are properly seated before you lock
the unit in place.
➜ Please contact your authorized ZENEC dealer or the
distributor of the country, where you have purchased your
E>GO unit, if you have any technical problems or further
questions.
In addition, you can look up a detailed FAQ data base on
www.zenec.com, where most of the questions revolving
around the connectivity or the installation of a given E>GO
model are explained in detail.
➜ Any update of the main unit software or the
navigation system (software and map data) requires
the USB port of the Media Link box to be present and
accessible. For this purpose, the installation of the
media link box is mandatory. The media link box is
contained in the ZE-NC2051D set – just make sure you
find a good and suitable mounting location that is easy
to access (i.e. glove compartment, arm rest box etc.).

Anschlussdiagramm/Electrical Connections Overview Diagram
ZENEC by ACR AG
Bohrturmweg 1
CH-5330 Bad Zurzach
Schweiz/Switzerland
E-Mail: [email protected]
www.zenec.com
Firma/Company:
Druckfehler und technische Änderungen vorbehalten. Subject to technical changes and misprints. Stand Juli 2012
TOUCH ANOTHER WORLD
Packliste/Packing list
NO. ITEM SKETCH MAP QUANTITY
1
Grundgerät
1
Main unit
2
Externe GPS-Antenne
1
External GPS antenna
3
Hauptanschlusskabel
1
Main wire harness
4
Media Link Box
1
Media link box
5
DVB-T Anschlusskabel
1
DVB-T connection
cable
6
Externes
BT Mikrofon 1
External
BT microphone
7
BT Mikrofon
Adapterkabel 1
BT microphone
interface
8
Steckbares
Anschlusskabel 3
Detachable cable
9
Fernbedienung
2
Remote control
10
Diebstahlschutz-
aufkleber 1
Anti-theft label
11
Bedienungsanleitung
3
User manual
12
Montageanleitung
1
Mounting instructions
13
CAN Bus Interface
1
CAN bus interface
14
USB-Stick
1
USB stick
15
Entriegelungswerkzeug
4
Unlock Tool
