Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à
notre marque en choisissant un convecteur à pétrole Zibro Kamin. Vous venez
d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant
de très nombreuses années. A condition, bien sûr, de respecter les consignes
d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel
afin d'assurer à votre convecteur une durée de vie optimale.
Les produits sont garantis contre tout vice de fabrication ou de conception
(hors consommables) pendant une durée de 2 ans à compter de leur date
d'achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre
Zibro Kamin.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.
3 POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE.             3 POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE.             
3
2
R 316 C

L'UTILISATION
DANS LES GRANDES LIGNES
Voici, dans les grandes lignes, la marche à suivre pour
utiliser votre convecteur à pétrole. Le MANUEL
D'UTILISATION (page 5 et suivantes) reprend chaque
étape en détail.
ÉLÉMENTS
IMPORTANTS
Bouton d’extinction
Mécanisme
d’allumage
Brûleur
Poignée du brûleur
Jauge de
combustible du
réservoir amovible
Grille
Couvercle du
réservoir amovible
Réservoir amovible
Allumeur
Logement de piles










Retirez les différents emballages
(voir le chapitre A, fig. A).
Remplissez le réservoir amovible et attendez 30 minutes
avant d’allumer le convecteur à pétrole (voir le chapitre B, fig. H).
Placez les piles dans leur logement (voir le chapitre A, fig. F).
Vérifiez le positionnement du brûleur celui-ci doit être
vertical (voir le chapitre A, fig. E).
Allumez le convecteur à pétrole, en appuyant vers le bas le
mécanisme d’allumage (voir le chapitre C, fig. J).
Après allumage du convecteur, il vous faut attendre 10 à 15
minutes avant de pouvoir contrôler si le convecteur fonctionne
bien (voir le chapitre D).
Eteignez le convecteur à pétrole (voir le chapitre E).
1
2
3
4
5
6
7
3
3
R 316 C
•Le remplissage du réservoir doit se faire
(sécurité contre l’incendie):
- soit appareil à l’arrêt,
- soit dans un autre local que celui où est
installé le chauffage,
- dans tous les cas, l’utilisateur doit vérifier la
bonne fermeture de son réservoir rechargé
en dehors de toute source de chaleur ou de
feux nus.
•Votre convecteur dégagera une odeur de
'neuf' en chauffant pour la première fois.
•Conservez votre combustible dans un endroit
frais, à l'abri de la lumière après avoir fermé le
ou les bidons avec le bouchon d'origine.
•Le combustible vieillit. Utilisez à chaque début
de saison de chauffage du nouveau
combustible.
•Si vous chauffez au Zibro Plus vous êtes assurés
d'avoir un combustible de bonne qualité et
conforme à l'arrêté du 8/1/1998 relatif aux
caractéristiques du combustible liquide pour
appareils mobiles de chauffage.
•Si vous changez de marque et/ou de type de
pétrole, vous devez d'abord vous assurer que le
convecteur à pétrole consomme entièrement le
combustible présent.
                      

Vous trouverez ce
bouchon de transport
séparément dans le
carton. Pour transporter
le convecteur dans votre
véhicule, utilisez
obligatoirement le
bouchon de transport. Il
faut donc bien le
conserver!
CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE
AÉREZ TOUJOURS SUFFISAMMENT
Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal
afin d'utiliser le convecteur en toute sécurité, sans aération supplémentaire. Si le
volume de la pièce est plus petit que celui préconisé, vous devez toujours
entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce
où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air
efficace (section minimale de 50 cm2 pour chaque orifice). N'utilisez pas votre
convecteur dans les pièces insuffisamment aérées ou situées au-dessous du niveau
du sol et/ou au-dessus de niveau plus haut que 1500 mètres, ni dans les caravanes,
les bateaux et les cabines de véhicules. Toute modification du système de sécurité
est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement
du contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.
DESSUS TEMPÉRÉ (LE ‘SAFE TOP’)
Le poêle est muni d’un dessus tempéré, nommé le système ‘Safe top’.
Ceci permet de diminuer la température du plateau supérieure.
Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque
réduit.
Attention: le plateau supérieur et la grille devant restent chaud.
Eviter tout contact avec la grille.
LE COMBUSTIBLE APPROPRIÉ
Votre convecteur a été conçu pour fonctionner avec du pétrole pur, de haute
qualité et dénué d'eau, comme Zibro Plus Extra et Zibro Plus Kristal. Seuls ces
combustibles vous assureront une combustion propre et optimale. Un combustible
de moins bonne qualité peut se traduire par:
un dépôt de carbone excessif sur la mèche
une combustion imparfaite
une réduction de la durée de vie du convecteur
un dégagement de fumée et/ou de mauvaise odeur
un dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre
convecteur.
Consultez toujours votre revendeur le plus proche sur le combustible approprié
pour votre convecteur à pétrole.
Seul un combustible
approprié vous garantit
un usage sûr et durable
de votre convecteur.
3
4
R 316 C
Vous pouvez trouver le
bouchon main propre à
l’arrière du convecteur.
Celui-ci sert à ouvrir le
bouchon du réservoir en
évitant d’avoir les mains
sales.
A

MANUEL
AINSTALLATION DU CONVECTEUR
Retirez avec précaution votre convecteur du carton et vérifiez-en le contenu.
En plus du convecteur, vous devez disposer:
d'une pompe à combustible
d'un bouchon de transport
d’un bouchon ”ouverture main propre”
du présent manuel d'utilisation
Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de
transport.

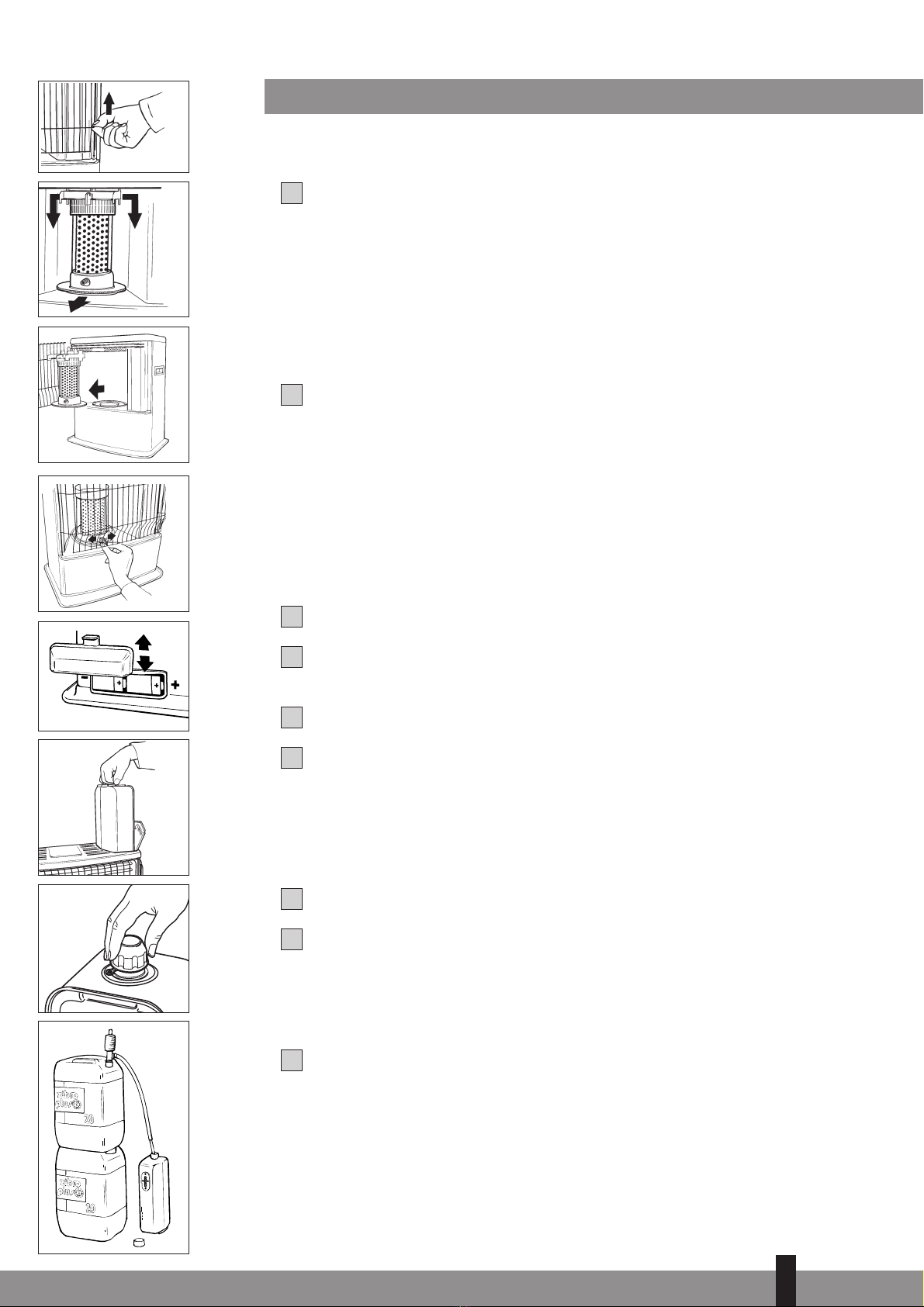

Retirez les calages de protection:
Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant.
Retirez la cale de maintien en polystyrène au dessus du brûleur en la
poussant vers le bas et dégagez-la du convecteur (fig. C).
Retirez le brûleur du convecteur et dégagez-en le matériel d'emballage
présent sous le brûleur (fig. D).
Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à
l'aide de la poignée , vous pouvez le déplacer sans effort légèrement à
gauche et à droite (fig. E). Fermez la grille.
Ouvrez le couvercle du réservoir amovible et retirez la cale de carton.
Remplissez le réservoir amovible en suivant les instructions du chapitre B.
Placez les piles dans leur logement , situé à l'arrière du convecteur à pétrole
(fig. F). Faites attention aux pôles + et -.
La surface du sol doit être plane.
Votre convecteur est maintenant prêt à l'emploi.
BREMPLISSAGE DU COMBUSTIBLE
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous
renverseriez du combustible). Procédez comme suit:
Assurez-vous que le convecteur est éteint.
Soulevez le couvercle , dégagez le réservoir amovible et retirez-le du
convecteur (fig. G). Attention! quelques gouttes de combustible peuvent
encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut)
puis dévissez le bouchon du réservoir, à l’aide du bouchon ”ouverture main
propre” (fig. G1).
Prenez la pompe à main et introduisez le tuyau rigide dans le bidon.
Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. H).
Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
3
2
1
6
5
4
3
2
1
3
5
R 316 C
F
     
G1
H
B
C
D
E
G

Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à
couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus
besoin de presser la pompe.
Lors du remplissage, observez attentivement la jauge du niveau de
combustible (fig. I). Si celle-ci est pleine, désamorcez la pompe en
desserrant le bouton situé sur la pompe (en le tournant à gauche).
Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid
(en chauffant, le combustible se dilate).
Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans
le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir
minutieusement sur le réservoir, à l’aide du bouchon ”ouverture main
propre”. Essuyez le combustible éventuellement renversé.
Vérifiez que le bouchon du réservoir est bien vissé. Remettez le réservoir
amovible dans le convecteur (bouchon en bas). Refermez le couvercle. Pensez
à fermer votre bidon pour éviter des dépôts d'eau.
CALLUMAGE DU CONVECTEUR
Au début, un convecteur à pétrole neuf dégage une certaine odeur. Assurez donc
une aération supplémentaire ou bien allumez votre convecteur la première fois à
l'extérieur de l'espace habitable.
Si vous utilisez le convecteur pour la première fois, vous devez, après avoir
placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer.
Cela permet à la mèche de s'imbiber de combustible. Procédez de la même
manière lors d'un changement de mèche.

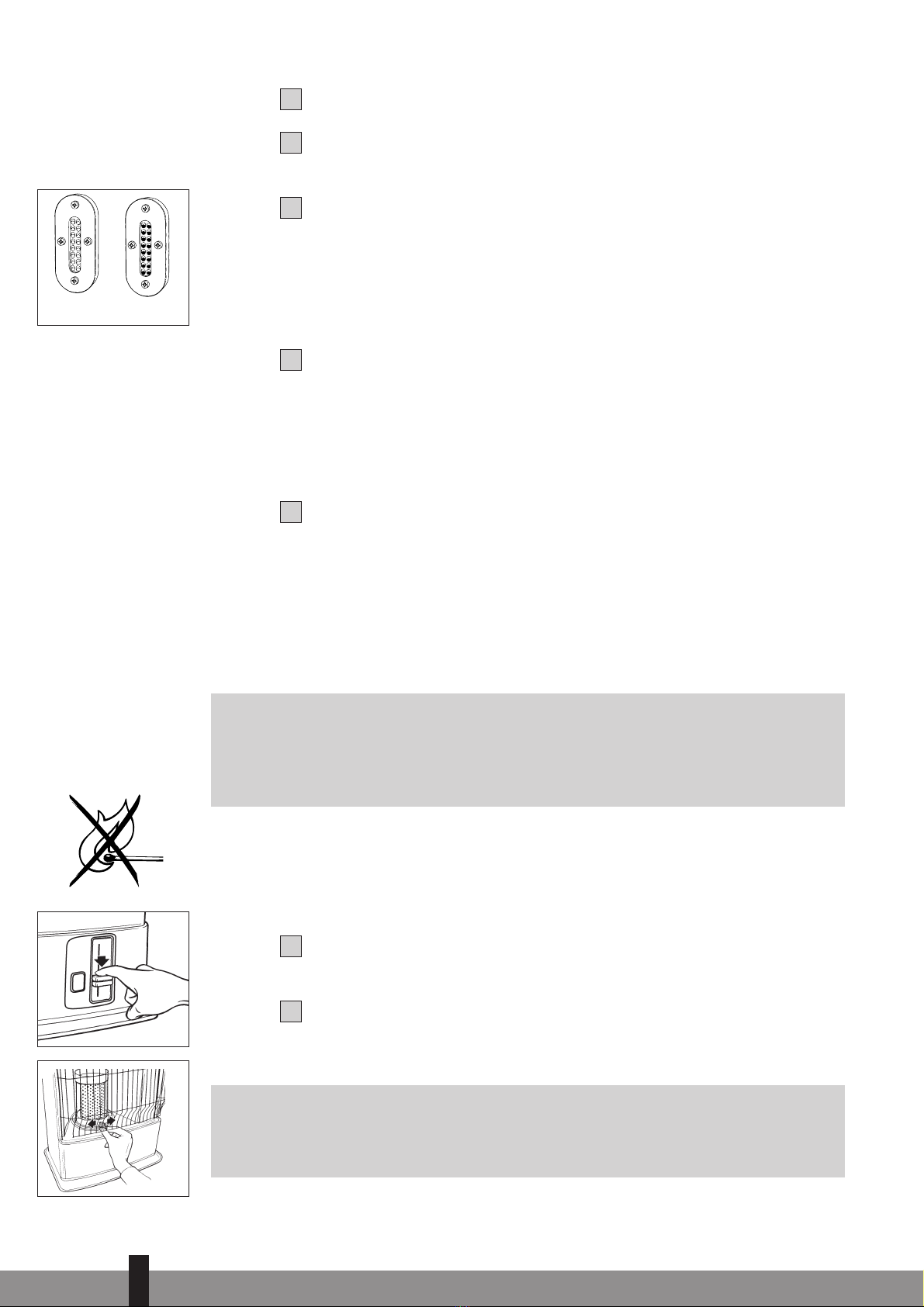

Allumez toujours le convecteur en vous servant de son allumage électrique.
N'utilisez jamais d'allumettes ou de briquet.
Procédez comme suit:
Poussez sans forcer le mécanisme d’allumage  vers le bas jusqu’à l’allumage
(fig. J). En procédant ainsi, vous mettez le dispositif de sécurité en marche.
Dès que vous apercevez une flamme au dessous du brûleur , vous pouvez
relâcher le mécanisme d’allumage. La coulisse supérieure reprendra sa
position initiale.
Après allumage du convecteur, vérifiez toujours que le brûleur est bien
vertical en le bougeant légèrement à l'aide de la poignée vers la gauche et
vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal
positionné, il se formera de la fumée et de la suie.
DFONCTIONNEMENT DU CONVECTEUR
Après allumage du convecteur, il vous faut attendre 10 à 15 minutes avant de
pouvoir contrôler si le convecteur fonctionne bien. Attendez que la flamme soit
visible dans le cylindre en verre. Une flamme trop haute peut provoquer la
formation de fumée et de suie alors qu'une flamme trop basse entraîne la
formation d'odeur et d'usure de la mèche. Les hauteurs maximales et minimales
autorisées pour votre flamme sont indiquées (fig. M).
2
1
8
7
6
5
4
3
6
R 316 C
J
I
vide plein
☞☞
E

Les causes possibles d’une combustion faible:
trop peu de combustible (remplissez le réservoir)
combustible de mauvaise qualité (consultez votre revendeur)
trop peu d’aération (entrebâillez une fenêtre ou une porte)
usure de la mêche (consultez votre revendeur, ou changez
la mèche, voir chapitre L)
Ce poêle est équipé d’un système de sécurité qui éteint le poêle lorsque vous sou-
levez le réservoir de rechange plus de 5 secondes pour le retirer. Pour rallumer le
poêle, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.
EEXTINCTION DU CONVECTEUR
Appuyez sur le bouton d’extinction . La flamme s’eteindra après quelques
instants.
FPANNES: CAUSES ET REMÈDES
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous,
vous devez contacter votre revendeur.
L’ALLUMAGE NE MARCHE PAS.
Les piles ne sont pas bien placées dans leur logement.
Vérifiez (fig. F).
Les piles ne sont pas assez puissantes pour l'allumage.
Changez-les (fig. F).
Le convecteur a entièrement consommé son combustible ou bien la mèche a
été changée.
Après avoir remis le réservoir amovible plein en place, attendez 30 minutes
avant d'allumer.
Vous avez poussé le mécanisme d’allumage  trop fort vers le bas.
Poussez moins fort (chapitre C).
L’allumeur est défectueux.
Consultez votre revendeur.
FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.
Le brûleur n’est pas correctement placé.
Mettez-la bien droit à l’aide de la poignée jusqu’à ce que vous puissiez la
bouger facilement légèrement à gauche et à droite.
La hauteur de flamme n’est pas correcte.
Voir les instructions du chapitre D et consulter votre revendeur.
Vous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
Vous utilisez un combustible inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ.
De la poussière s’est accumulée en dessous du convecteur.
Consultez votre revendeur.
3
7
R 316 C
F
L’allumeur
est défectueux.
☞

LE CONVECTEUR S’ÉTEINT LENTEMENT.
Le réservoir amovible est vide.
Voir le chapitre B.
Il y de l’eau dans le filtre.
Séchez le filtre (chapitre G, fig. K).
Il y a de l’eau dans le réservoir inférieur.
Consultez votre revendeur.
Le haut de la mèche s’est durci.
Le convecteur doit consommer tout son combustible (chapitre G). Utilisez le
propre combustible.
Vous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
LE CONVECTEUR BRULE TOUJOURS FAIBLEMENT.
La mèche est trop basse.
Consulter votre revendeur.
Le convecteur a consommé pratiquement tout le combustible avant d’être de
nouveau rempli.
Après avoir placé le réservoir amovible plein, attendez 30 minutes avant
d’allumer.
Vous utilisez un combustible usagé ou inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ
La pièce est insuffisamment aérée.
Ouvrez largement une fenêtre ou porte pendant quelque temps, puis
laissez-la entrebâillée.
LE CONVECTEUR BRULE TROP FORT.
Vous utilisez un combustible inadapté, trop volatil.
Voir LE COMBUSTIBLE APPROPRIÉ.
La mèche est trop élevée.
Consulter votre revendeur.
GÀ PROPOS DE L’ENTRETIEN
Votre convecteur exige peu d'entretien. Mais vous devez essuyer la poussière et les
taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se
former. Normalement, deux éléments sont sujets à l'usure:
1. LA MÈCHE
Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre le
convecteur consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de
lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En
consommant totalement son combustible, le convecteur dégage une odeur. Il vous
est donc conseillé de le faire à l'extérieur de l'espace habitable.
2. L’ALLUMEUR
La durée de vie de l’allumeur sera prolongée si vous l’utilisez correctement.
Changez les piles à temps et poussez le mécanisme d’allumage vers le bas sans
forcer. Si le filament est rompu, l’allumeur doit être remplacé.
LE FILTRE COMBUSTIBLE
Vérifiez aussi régulièrement le filtre à combustible:
Enlevez le réservoir amovible hors du convecteur puis retirez le filtre à
combustible (fig. K). Ayez un chiffon à portée de main pour essuyer le combustible
restant. Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l'aide
d'une soufflette (ne nettoyez jamais à l'eau!) Remettez le filtre à combustible
en place dans le convecteur.
3
8
R 316 C

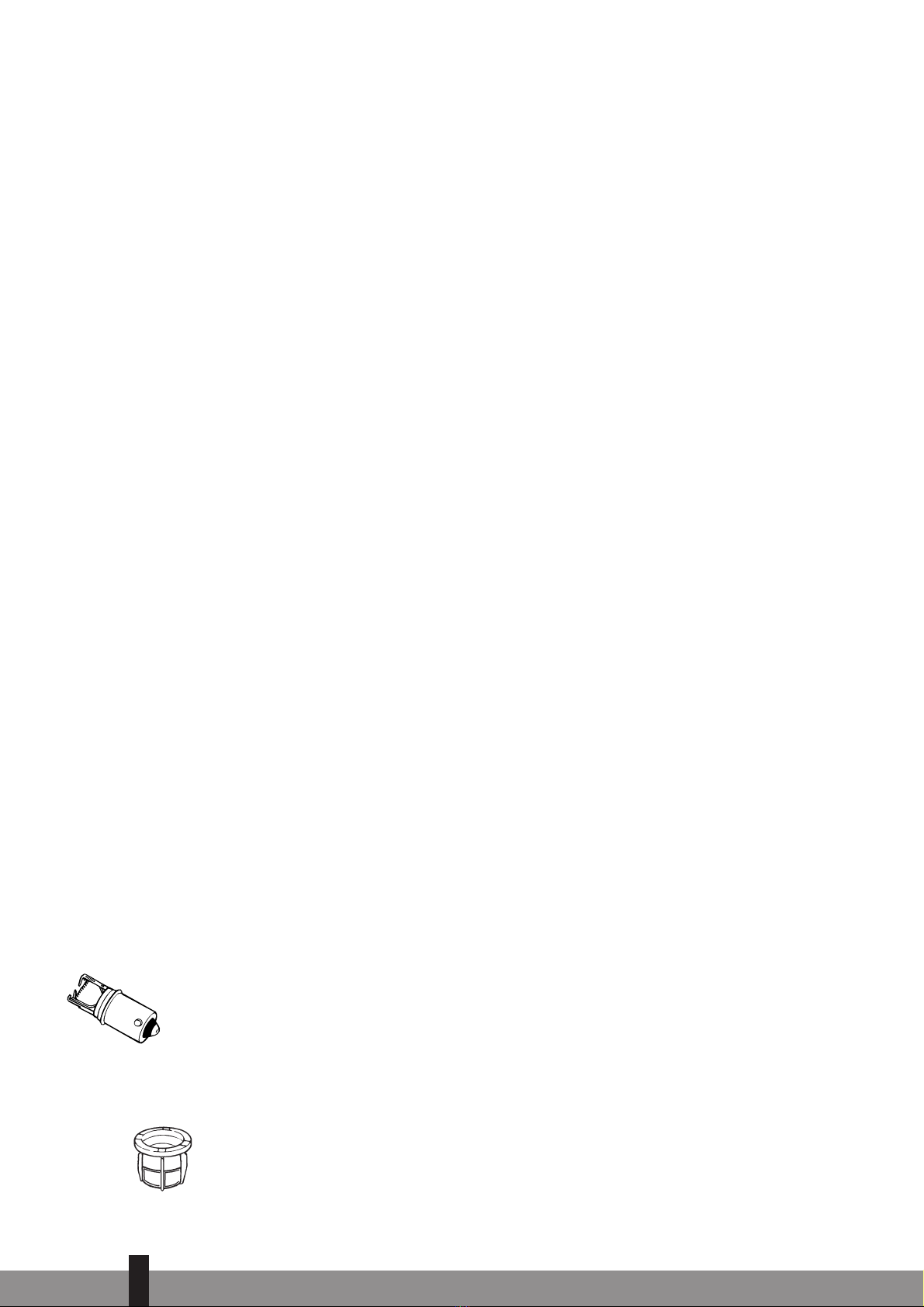

L’allumeur.
Le filtre
combustible

Ne démontez pas vous-même le convecteur. Pour toute réparation éventuelle,
contactez toujours votre revendeur.
Avant de procéder à son entretien, laissez le convecteur refroidir.
HENTREPOSAGE (FIN DE LA SAISON)
A la fin de la saison, nous vous conseillons de faire en sorte que le convecteur
consomme la totalité de son combustible puis de l'entreposer dans de bonnes
conditions. Veuillez suivre les instructions suivantes:
Allumez le convecteur à l'extérieur de l'espace habitable et laissez-le
consommer entièrement son combustible.
Laissez le convecteur refroidir.
Nettoyez le convecteur à l'aide d'un chiffon sec.
Retirez les piles du convecteur et conservez-les dans un endroit sec.
Nettoyez le filtre à combustible (voir chapitre G).
Rangez le convecteur dans un lieu sans poussière, si possible en utilisant
l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant
pour la saison suivante. Allumez le convecteur et laissez-le consommer
entièrement son combustible. Ne jetez pas le combustible n'importe où.
Observez les règles en vigueur dans votre commune concernant les déchets
chimiques. En tout cas, commencez la nouvelle saison avec du combustible
neuf. Lorsque vous réutilisez votre convecteur suivez les instructions de
nouveau (dès chapitre A).
ITRANSPORT
Afin d'éviter les fuites de combustible durant le transport du convecteur, vous
devez prendre les précautions suivantes:
Laissez le convecteur refroidir.
Retirez le réservoir amovible du convecteur et retirez le filtre à combustible
(fig. K). Ce dernier peut goutter un peu; gardez un chiffon à portée de main.
Conservez le filtre et le réservoir amovible indépendamment du convecteur.
Mettez le bouchon de transport à la place du filtre à combustible (fig. L) et
enfoncez-le bien.
Transportez le convecteur toujours en position verticale.
4
3
2
1
6
5
4
3
2
1
3
9
R 316 C
☞☞
bouchon de transport
Le filtre
combustible
L
K

☞
3
10
R 316 C
JSPÉCIFICATIONS TECHNIQUES
Allumage électrique
Combustible Combustible liquide pour appareils
mobiles de chauffage (Arrêté du 8/1/1998)
Puissance calorifique max. 250 g/h 3000 Watt
Conseiller pour des pièces normalement minimum 85 maximum 110
airées (m3)**
Volume minimal à chauffer par heure 46
d'utilisation pour des pi
è ces sans
renouvellement de l'air
(m3)**
Consommation de combustible (l/heure)* 0,313
Consommation de combustible (g/heure)* 250
Autonomie du réservoir (heures) minimum 13,0
Contenance du réservoir amovible (litres) 4
Poids (kg) 9,0
Dimensions (mm) largeur 428
(plateau inférieur compris) profondeur 295
hauteur 513
Accessoires pompe à main
bouchon de transport
Piles 2x R20kG, MN 1300, 1,5V, size D
Type mêche F
* En cas de réglage en position maximale
** Ces valeurs sont données à titre indictif
Le marquage CE correspond à la conformité aux normes EN55014(1993)et
EN50082-1(1992)
KCONDITIONS DE GARANTIE
Votre convecteur est couvert par une garantie de 2 ans à compter de la date
d'achat. Durant cette période, tous les vices de fabrication ou de conception seront
réparés gratuitement. De plus, les règles suivantes s'appliquent :
Nous rejetons expressément toute autre demande d'indemnisation, y compris
en cas de préjudice indirect.
La réparation ou le changement de pièces effectués dans la période de
garantie n'entraîne pas la reconduction de la garantie.
La garantie ne s'applique pas dans les cas suivants: modifications apportées au
convecteur, usage de pièces non d'origine, réparations du convecteur
effectuées par des tiers.
Les pièces sujettes à l'usure normale, comme la mêche, l’allumeur et la pompe
à main ne sont pas couverts par la garantie.
La garantie s'applique uniquement si vous présentez le bon d'achat d'origine,
daté et ne portant pas de modifications.
5
4
3
2
1

La garantie ne s'applique pas en cas de dommage occasionné par des
manipulations non conformes au manuel d'utilisation, par une négligence ou
par l'usage de combustible non approprié ou usagé. Un combustible non
approprié peut même être dangereux*.
Les frais d'expédition et les risques liés à l'envoi du convecteur ou de ses
pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste,
consultez votre revendeur.
* Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec,
pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer le convecteur mais
éteignez-le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais
uniquement du type B: extincteur à acide carbonique ou à poudre.
10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ
1Attirez l'attention des enfants sur la présence d'un convecteur en
combustion.
2Ne déplacez pas le convecteur lorsqu'il chauffe ou s'il est encore brûlant.
Dans ces conditions, il ne faut pas ajouter du combustible ni
entreprendre l'entretien du convecteur.

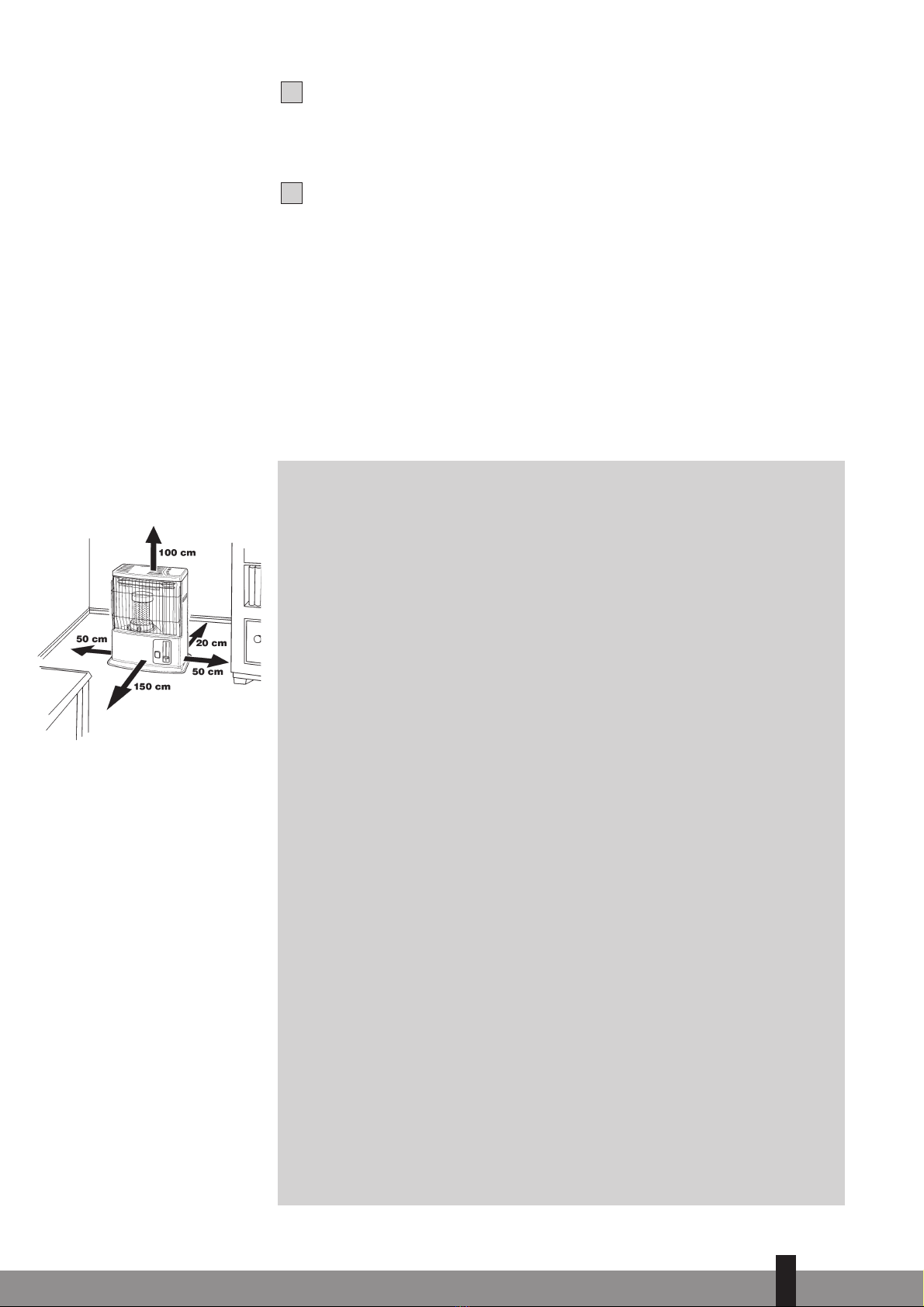

3Placez l'avant du convecteur à au moins 1,5 mètre du mur, des rideaux
et des meubles.
4N'utilisez pas le convecteur dans des pièces poussiéreuses ni dans des
endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera
pas optimale.
5Eteignez le convecteur avant de sortir ou d'aller vous coucher.
6Conservez le combustible exclusivement dans des réservoirs et bidons
adaptés.
7Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des
écarts de température extrêmes. Conservez le combustible toujours dans
un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du
combustible).
8N'utilisez jamais le convecteur dans des endroits où des gaz, solvants ou
vapeurs nocives (par exemple: gaz d'échappement ou vapeurs de
peinture) peuvent être présents.
9Le plateau supérieur et la grille devant deviennent chauds. Le poêle ne
doit jamais être couvert (risque d’incendie). Il faut éviter tout contact
avec le plateau supérieur et la grille.
10 Aérez toujours suffisamment.
7
6
3
11
R 316 C

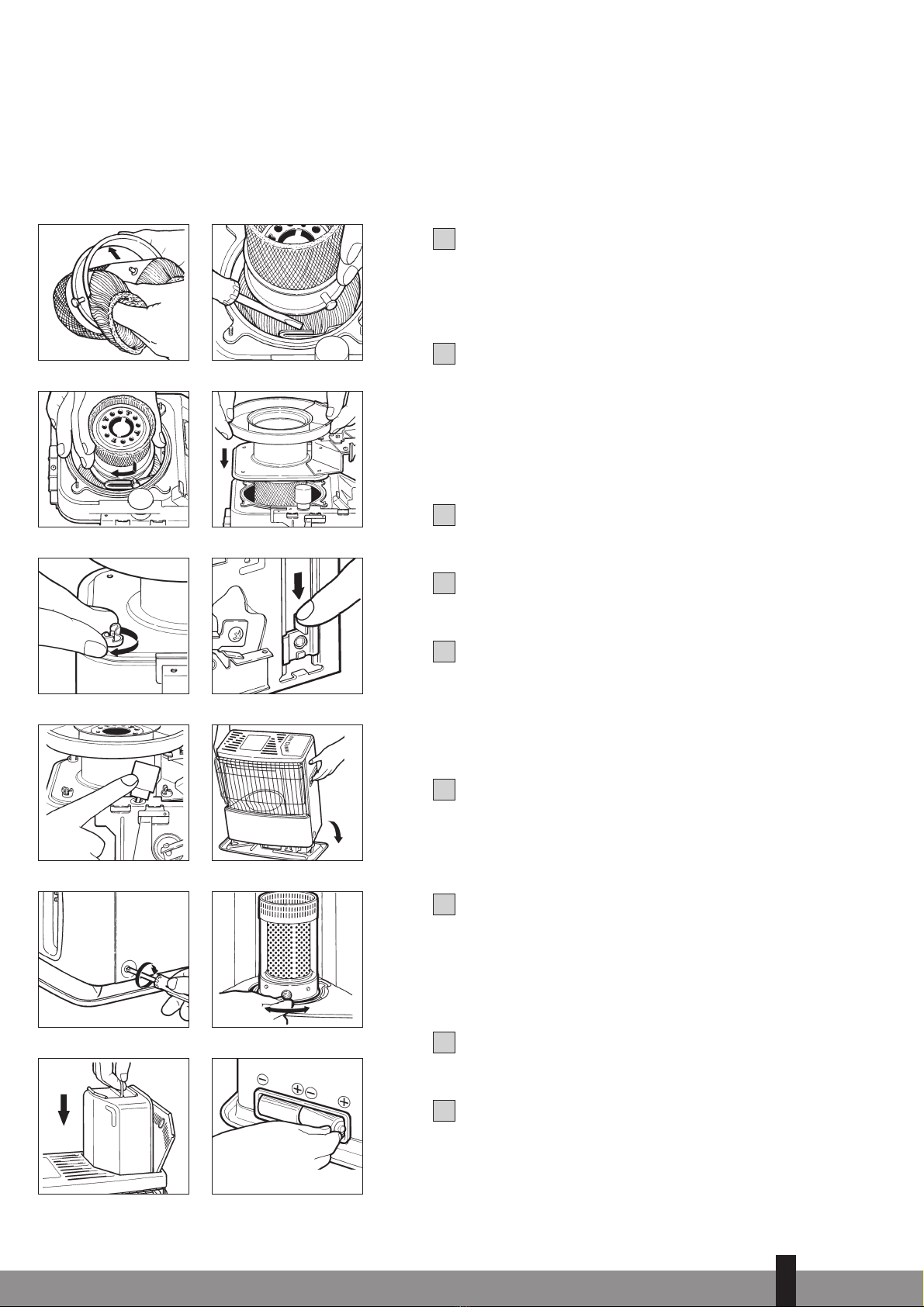

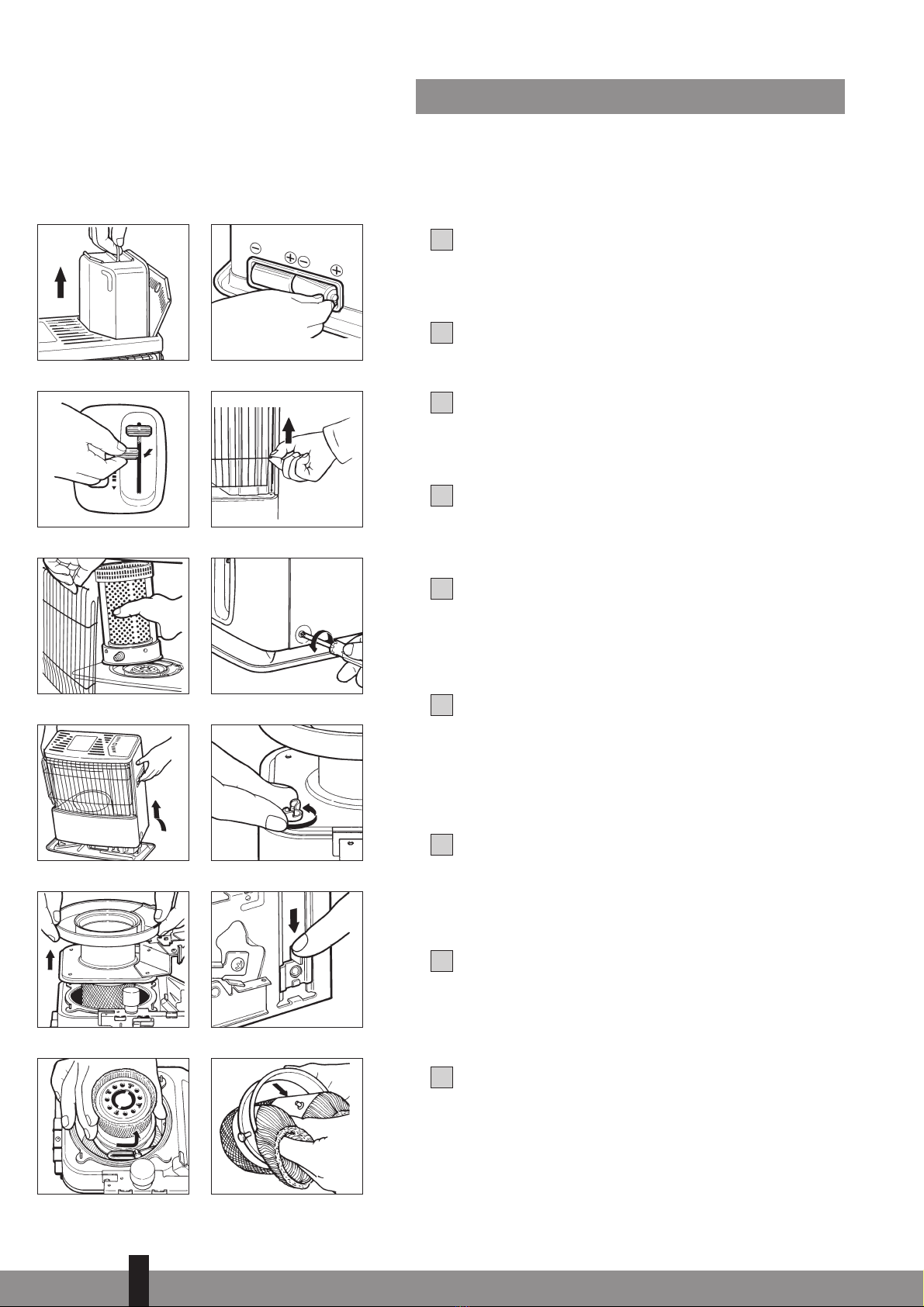

LE CHANGEMENT DE LA MÈCHE
LAVANT DE COMMENCER A CHANGER LA MECHE,
LE CONVECTEUR DOIT ETRE ETEINT ET TOTALEMENT
REFROIDI.
Ouvrez le couvercle de réservoir et retirez le réservoir
amovible du convecteur.
Retirez les piles du logement de piles.
Vérifiez si les deux tiges d'allumage sont en position
haute. Puis enlevez les deux embouts en tirant.
Soulevez la grille hors de la rainure et tirez-la vers
l'avant. Otez le brûleur du convecteur. Fermez la grille.
Dévissez les trois vis situées en bas du manteau du
convecteur. Tirez le manteau légèrement vers l'avant
puis dégagez-le du socle. Dévissez les vis papillons.
Soulevez le support du brûleur de manière à ce que la
mèche soit visible. Posez le support de brûleur près du
convecteur. (Veillez à ce que le câblage ne se détache
pas).
Poussez la tige inférieure vers le bas de manière à ce
que le mécanisme de mèche se trouve dans la position
la plus élevée.
Tournez l’anneau-mèche (avec la mèche) le plus possible
dans le sens inverse des aiguilles d'une montre jusqu'à
ce qu'il se détache puis dégagez-le du convecteur.
Retirez la mèche de l’anneau-mèche.
9
8
7
6
5
4
3
2
1
3
12
R 316 C
22
33
44bb55aa
55cc
11
44aa
77
88
66
99
55bb

Placez la mèche neuve dans l’anneau-mèche et
enfoncez fermement les broches de mèche dans les
trous de l’anneau-mèche.
Remettez l’anneau-mèche (avec la mèche) en place en
enfonçant les deux grandes broches situées à l'extérieur
du support dans la rainure du mécanisme de mèche.
Puis tournez l’anneau-mèche dans le sens des aiguilles
d'une montre jusqu'à ce qu'il soit bien fixé.
Remettez le support de brûleur en place.
Serrez manuellement les vis papillons.
Vérifiez le fonctionnement du mécanisme de mèche en
poussant le bouton inférieur vers le bas et poussez le
bouton d’extinction. Répétez cette opération un certain
nombre de fois.
Vérifiez le fonctionnement du mécanisme de
renversement en poussant entièrement la tige
inférieure vers le bas et en basculant le plomb.
Remettez le manteau en place et serrez les trois vis.
Remettez ensuite le brûleur en place. Vérifiez si ce
dernier se trouve bien en place en le déplaçant un peu à
gauche et à droite avec la poignée. Fermez la grille.
Remettez en place le réservoir amovible rempli.
Placez les piles dans le logement de piles (faites
attention aux pôles + et -). Après avoir placé le réservoir
amovible et les piles, vous devez attendre 1 heure avant
d'allumer le convecteur.
18
17
16
15
14
13
12
11
10
3
13
R 316 C
11001111aa
1111bb1122
1144
1155
1166bb1166cc
11771188
1133
1166aa

Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro Kamins,
der Top-Marke für transportable Kaminofen. Sie haben sich für ein absolutes
Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben
werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.
Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch,
um so eine optimale Lebensdauer Ihres Kaminofens zu garantieren.
Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle
eventuell auftretenden Material- und Herstellungsfehler.
Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Zibro Kaminofen.
Mit freundlichen Grüßen
PVG International b.v.
Abteilung Kundendienst
1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.
2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.
3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTEN.   
2
14
R 316 C

BENUTZUNG
KURZ ZUSAMMENGEFASST
Nachfolgend sind in groben Zügen die Schritte
angegeben, die zur Inbetriebnahme Ihres Kamin-
ofens ausgeführt werden müssen. Detaillierte
Beschreibung der Handlungen entnehmen Sie bitte
der GEBRAUCHSANWEISUNG (Seite 17 ff).
•Das erste Mal wird Ihr Kaminofen während des
Brennens noch ‘neu’ riechen.
•Lagern Sie den Brennstoff an einem kühlen,
dunklen Ort.
•Brennstoff altert. Beginnen Sie jede Heizsaison
mit neuem Brennstoff.
•Wenn Sie Zibro Plus benutzen, können Sie sich
auf die Qualität des Brennstoffs verlassen.
•Wenn Sie zwischen den einzelnen Sorten
wechseln, müssen Sie den Kaminofen erst voll-
ständig leer brennen lassen.
WICHTIGE
EINZELTEILE
Abschalt-Taste
Zündung
Brennkammer
Handgriff
Brennkammer
Brennstoffanzeige
Brennstofftank
Gitter
Deckel
Brennstofftank
Brennstofftank
Elektrische Zündung
Batteriefach










                      
Entfernen Sie das gesamte Verpackungsmaterial
(siehe Kapitel A, Abb. A).
Befüllen Sie den Brennstofftank und warten Sie 30 Minuten
bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. H).
Geben Sie die Batterien in das Batteriefach 
(siehe Kapitel A, Abb. F).
Überprüfen Sie, ob die Brennkammer gerade steht
(siehe Kapitel A, Abb. E).
Drücken Sie die beiden Schieber der Zündung zugleich nach
unten um den Ofen zu starten (siehe Kapitel C, Abb. J).
Nach dem Starten des Ofens dauert es 10 bis 15 Minuten bevor
Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).
Schalten Sie den Kaminofen aus (siehe Kapitel E).
1
2
3
4
5
6
7
2
15
R 316 C

Diesen Transport-
verschluß finden Sie im
Verpackungskarton. Nur
hiermit kann der
Kaminofen nach
Benutzung problemlos
transportiert werden.
Bewahren Sie den
Verschluß also gut auf!
WICHTIG ZU WISSEN
JEDERZEIT AUSREICHEND VENTILIEREN
Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen
sicher, ohne zusätzliche Ventilation, betreiben zu können (siehe Kapitel J).
Wenn der
betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß dafür
gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen
bleibt (ca. 2,5 cm). Dies ist ebenfalls empfehlenswert bei Räumen, die besonders
gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation
(sprich: der Sauerstoffgehalt) unzureichend, schaltet sich der Kaminofen
automatisch aus. Benutzen Sie den Kaminofen nicht in Keller- oder anderen
unterirdisch gelegenen Räumen.
DER SAFE TOP
Der Ofen ist versehen von einem Safe Top. Dieser verringert die Temperatur an der
Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf
schwere Verletzung erheblich verringert. Berücksichtigen Sie aber, daß die
Oberseite immer noch heiß wird.
Berühren Sie die Oberseite und das Gitter nicht.
DER RICHTIGE BRENNSTOFF
Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum
hoher Qualität, wie Zibro Plus, entwickelt. Nur dieser Brennstoff sorgt für eine
saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu
folgenden Problemen führen:
übermäßige Ablagerung auf dem Docht
unvollständige Verbrennung
verkürzte Lebensdauer von Docht und Kaminofen
Rauch und/oder Geruch
Niederschlag auf dem Gitter oder Gehäuse
Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und
komfortablen Gebrauch Ihres Kaminofens.
Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den
richtigen Brennstoff für Ihren Kaminofen.
Nur mit dem richtigen
Brennstoff ist eine
sichere, effiziente und
komfortable Benutzung
Ihres Kaminofens
gewährleistet.
2
16
R 316 C
Der Tankdeckelöffner
befindet sich an der
Rückseite des Kamin-
ofens. Mit Hilfe dieses
Tankdeckelöffners
bleiben Ihre Hände beim
Öffnen des Brennstoff-
tanks sauber.
A

2
17
R 316 C
F
     
G1
GEBRAUCHSANWEISUNG
ADIE INSTALLATION DES KAMINOFENS
Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie
den Inhalt auf Vollständigkeit.
Außer dem Kaminofen muß folgendes vorhanden sein:
eine Syphonpumpe
ein Transportverschluß
ein Tankdeckelöffner
diese Gebrauchsanweisung
Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung
und/oder Transport auf.
Entfernen Sie das übrige Verpackungsmaterial:
Heben Sie das Gitter aus der Kerbung (Abb. B) und ziehen Sie es nach vorn.
Ziehen Sie den Karton and der Oberseite der Brennkammer  vorsichtig
heraus und entfernen sie ihn (Abb. C).
Nehmen Sie die Brennkammer aus dem Kaminofen und entfernen Sie auch
das Verpackungsmaterial unter der Brennkammer (Abb. D).
Setzen Sie die Brennkammer wieder ein. Die Brennkammer steht richtig,
wenn sie sich ohne Schwierigkeiten mit dem Handgriff etwas nach links
und rechts verschieben lässt (Abb. E). Schließen Sie das Gitter: leicht
anheben, um es wieder in die Kerbung einrasten zu lassen.
Öffnen Sie den Deckel des Brennstofftanks und entfernen Sie das
Stückchen Karton.
Befüllen Sie den Brennstofftank wie in Kapitel B beschrieben.
Legen Sie die Batterien in das dafür bestimmte Fach  an der Rückseite des
Kaminofens (Abb. F). Achten Sie dabei auf die + und - Pole.
Der Boden muß stabil und waagerecht sein.
Ihr Kaminofen ist jetzt betriebsbereit.
BDAS BEFÜLLEN MIT BRENNSTOFF
Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu
geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:
Der Kaminofen sollte ausgeschaltet sein.
Öffnen Sie den Deckel und ziehen Sie den Brennstofftank aus dem
Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie
den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie
den Tankverschluß mit Hilfe des Tankdeckelöffners auf (Abb. G1).
Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken.
Das Befüllen ist einfacher, wenn der Kanister höher als der Brennstofftank
steht (Abb. H). Den geriffelten Schlauch stecken Sie dann in die Öffnung des
Brennstofftanks.
3
2
1
6
5
4
3
2
1
B
C
D
E
G
H

Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts).
Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank
fließt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drücken.
Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des
Brennstofftanks (Abb. I). Wenn Sie sehen, daß der Tank fast voll ist, stellen
Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der
Pumpe wieder auf (nach links). Den Tank niemals zu voll füllen. Vor allem
nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er
wärmer wird).
Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den
Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben
Sie den Tankverschluß mit Hilfe des Tankdeckelöffners wieder sorgfältig auf
den Tank. Nach Gebrauch können Sie den Tankdeckelöffner wieder an der
Rückseite des Zibro Kamins befestigen. Wischen Sie eventuell verschütteten
Brennstoff weg.
Kontrollieren Sie, ob der Tankverschluß gerade sitzt und fest angezogen ist.
Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß
nach unten). Schließen Sie den Deckel.
CDAS STARTEN DES KAMINOFENS
Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätz-
liche Ventilation oder starten Sie den Ofen das erste Mal außerhalb des Wohnraumes.
Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem
Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen
starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch
zu, wenn Sie den Kaminofen vollständig leer gebrannt haben,
beziehungsweise nach Austausch des Dochtes.
Starten Sie den Kaminofen immer über die elektrische Zündung.
Niemals Streichhölzer oder ein Feuerzeug benutzen.
Hierbei gehen Sie wie folgt vor:
Drücken Sie die beiden Zündungsschieber zugleich ruhig nach unten
(Abb. J). Auf diese Weise aktivieren Sie auch die Kippsicherung.
Spätestens wenn in der Brennkammer  eine kleine Flamme
sichtbar wird,
lassen Sie die Schieber los. Der oberste Schieber wird auffedern. Falls notwendig,
Vorgang wiederholen.
Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer 
gerade steht, indem Sie den Handgriff  kurz nach links und rechts
schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die
Brennkammer schräg steht, führt dies zu Rauch- und Rußentwicklung.
2
1
8
7
6
5
4
2
18
R 316 C
J
I
leer voll
☞☞
E
