Zodiac Tower 2176 TR User manual

Tower 2176 T/R – T
Kit composto da Telecamera a colori e Ricevitore 4 canali
Kit composed by Color Camera and 4ch. Receiver
Kit formado de Telecamara Color y Ricividor 4 canales
Manuale d’uso
TX
RX
Owner’s Manual
Manual del Usuario

2
Indice
1. ISTRUZIONI IMPORTANTI PER LA SICUREZZA 3
2.IL SISTEMA DELLA TELECAMERA B/N SENZA FILI 2.4GHZ 4-9
3. INSTALLAZIONE DEL SISTEMA 10-11
4. GUIDA AI GUASTI 12
5. SPECIFICHE TECNICHE 12

3
1. Istruzioni importanti per la sicurezza
Il funzionamento di questo strumento è soggetto alle seguenti due condizioni:
1. Lo strumento non deve causare interferenze dannose, e
2. Lo strumento deve accettare qualsiasi interferenza, incluse quelle che possono provocare
operazioni indesiderate.
• Per prevenire incendi o pericolo di scosse non esporre l’apparecchio a pioggia o umidità. Non
usare vicino ad vasche da bagno, lavandini, lavelli, lavatoi, su un piano bagnato o nei pressi di
una piscina.
• Per evitare scosse elettriche non aprire l’apparecchio.
• Utilizzare solo con l’alimentatore in dotazione o fornito come accessorio.
• Non sovraccaricare le prese a muro e le prolunghe: ciò potrebbe causare incendi o scosse
elettriche.
• Non tentare di aggiustare l’apparecchio. Fare sempre riferimento al servizio di assistenza
qualificato.
Note:
Questo prodotto è stato collaudato per accertare la conformità ai limiti imposti per uno strumento
digitale di classe B, conformemente al punto 15 delle leggi FCC, oppure alle direttive BZT e CE
EMC. Questi limiti sono previsti per assicurare protezione contro interferenze dannose in una
installazione residenziale. L’apparecchio genera, usa e può irradiare energia di frequenza radio e, se
non installato e usato come indicato, nelle istruzioni può causare interferenze dannose alle
comunicazioni radio. Ad ogni modo, non vi è garanzia che l’interferenza non avvenga in una
determinata installazione. Nel caso in cui l’apparecchio provochi interferenze dannose alla ricezione
radio o TV, determinate, ad esempio dall’accensione e dallo spegnimento dello stesso, è
consigliabile attenersi ad una o tutte le seguenti indicazioni per correggere l’interferenza:
• Orientare nuovamente o riposizionare l’antenna.
• Aumentare la distanza tra l’apparecchio radio o TV e il ricevitore.
• Collegare l’apparecchio radio o TV ad una presa o ad un circuito diverso da quello a cui è
collegato il ricevitore.
• Consultare il fornitore o un tecnico esperto di radio/TV.
ATTENZIONE:
Cambiamenti o modifiche non espressamente approvati dalla Parte responsabile della
conformità potrebbero comportare la revoca dell’autorizzazione dell’utente ad utilizzare
questo apparecchio.

4
2.Il sistema della telecamera a colori senza fili 2.4GHz
2-1. Imballaggio e accessori
1. Una telecamera a colori
2. Un ricevitore
3. Una staffa di montaggio della telecamera
4. Una antenna 2.4GHz
5. Due adattatori di alimentazione (9VDC/300mA)
6. Un manuale d’uso

5
Elementi di controllo, trasmettitore
Vista frontale della telecamera Vista posteriore della telecamera
1. Sensore d’immagine a colori CMOS 1/3”
2. Alloggiamento in alluminio impermeabile
3. Microfono
4. LED d’indicazione alimentazione/canale. In caso di accensione o cambiamento del canale il
LED lampeggia in base al numero di canale scelto.
5. Antenna 2.4GHz
6. Connettore di potenza 9VDC
7. Staffa di montaggio della telecamera

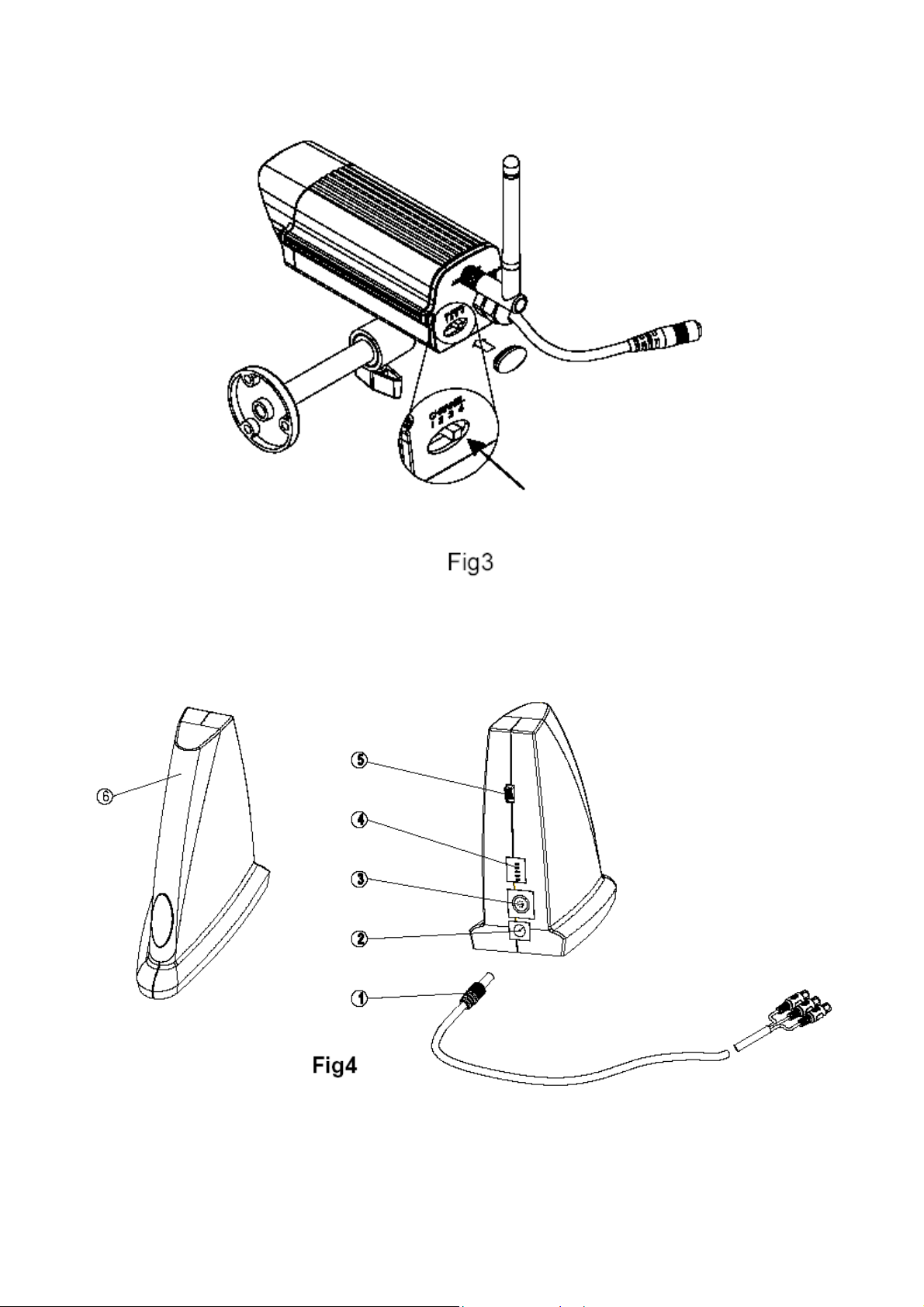

8. Commutatore per la selezione dei canali (fig. 3). Selezionare il canale facendo scorrere
l’interruttore fino a posizionarlo sul canale desiderato.
Nota: Aprire il coperchio di gomma per far scorrere il commutatore di selezione dei canali, quindi
richiudere il coperchio.

6
2-3. Elemento di controllo, ricevitore
Vista frontale del ricevitore Vista posteriore del ricevitore
1. Cavo in uscita AV con RCA o SCART
2. Jack adattatore di potenza 9VDC
3. Jack MINDIN in uscita AV
Coperchio di gomma
Commutatore dei canali

7
4. DIP SW per la selezione dei canali (cfr. fig.5)
Selezionare il canale impostando il DIP SW dei canali sulla posizione ON.
FIG5 DIP SWITCH PER SELEZIONE CANALI
Funzione del DIP SW:
DIP SW 1-4: funzione di impostazione di un canale o di una sequenza multi-canale. Impostando il
DIP SW multi-canale su ON i canali cambiano ogni quattro secondi.
1. Interruttore ON/OFF
2. LED BLU di indicazione dei canali
a. Il LED BLU lampeggia in base al numero del canale scelto.
b. Nota: Il canale è indicato con il LED BLU che lampeggia ad intervalli di quattro
secondi impostando la posizione del DIP SW (Doppio commutatore a cursore).
Esempi:
A - Modalità preimpostata:

8
B - Modalità di selezione fissa di un canale
Fig 1: È selezionato il canale 1.
Il LED BLU posto sulla parte anteriore del ricevitore lampeggia 1 volta ad intervalli di 4
secondi.
Fig 2: È selezionato il canale 3.
Il LED BLU lampeggia 3 volte ad intervalli di 4 secondi.
A. Modalità di sequenza canali automatica
Fig 3: Sono stati selezionati il canale 1 e 3 in sequenza.
Il LED BLU lampeggia una volta e 3 volte in sequenza ciclica ad intervalli di 4 secondi.

9
Fig 4: Sono selezionati il canale 1, 2, 3 e 4 in sequenza.
Il LED BLU lampeggia 1 volta, 2 volte, 3 volte e 4 volte in sequenza ciclica ad intervalli di
4 secondi.
3. Installazione del sistema
3-1. Telecamera e trasmettitore
Trasmettitore
Nota: Collegare l’antenna 2.4GHz alla relativa presa posizionata sul lato posteriore della
telecamera, quindi fissare bene alla presa.
Presa dell’antenna
Antenna 2.4GHz

10

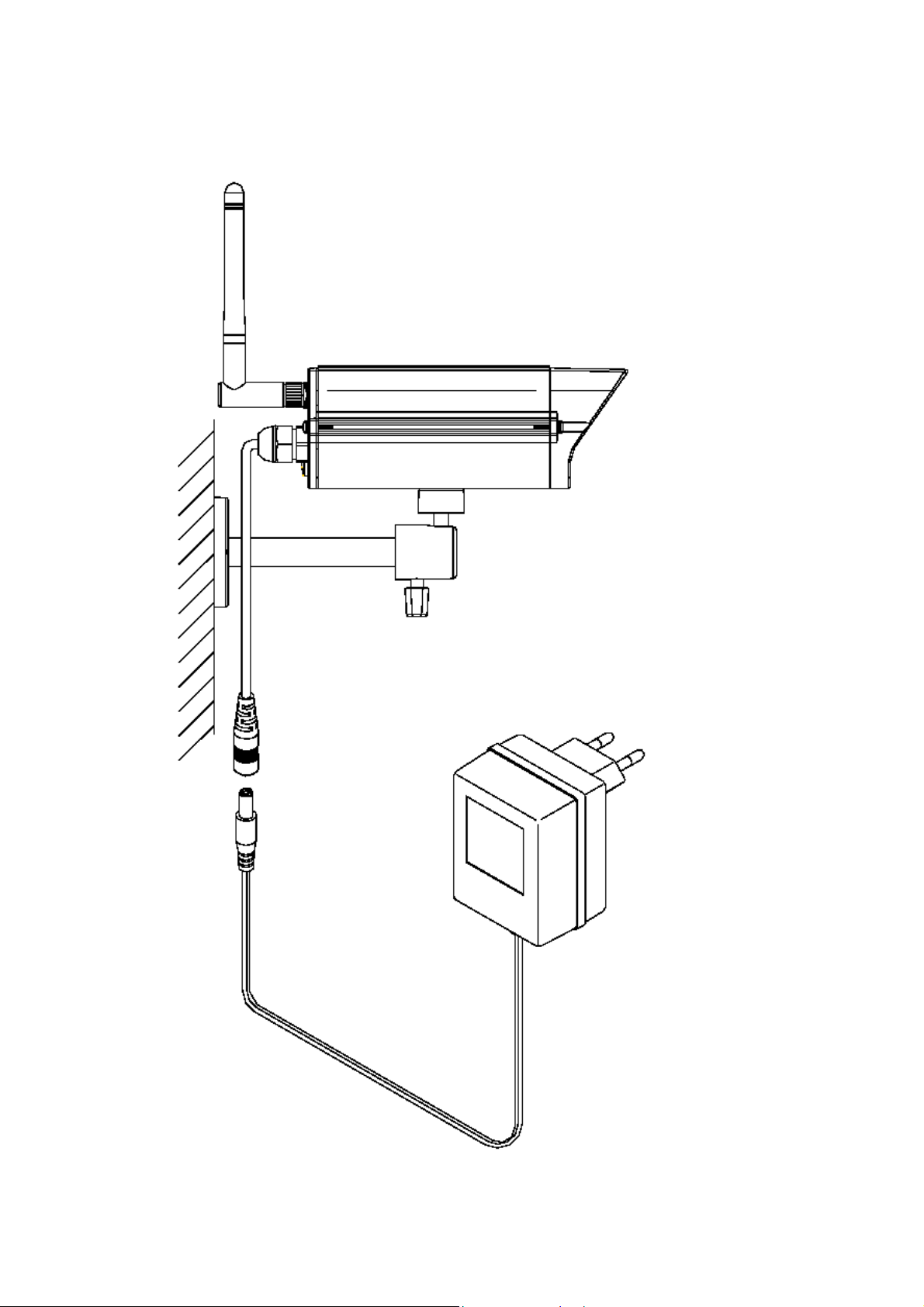

Trasmettitore
Telecamera
Muro
Staffa di montaggio
Alimentatore AC 9VDC
Adattatore 9VDC (300mA)
in dotazione

11

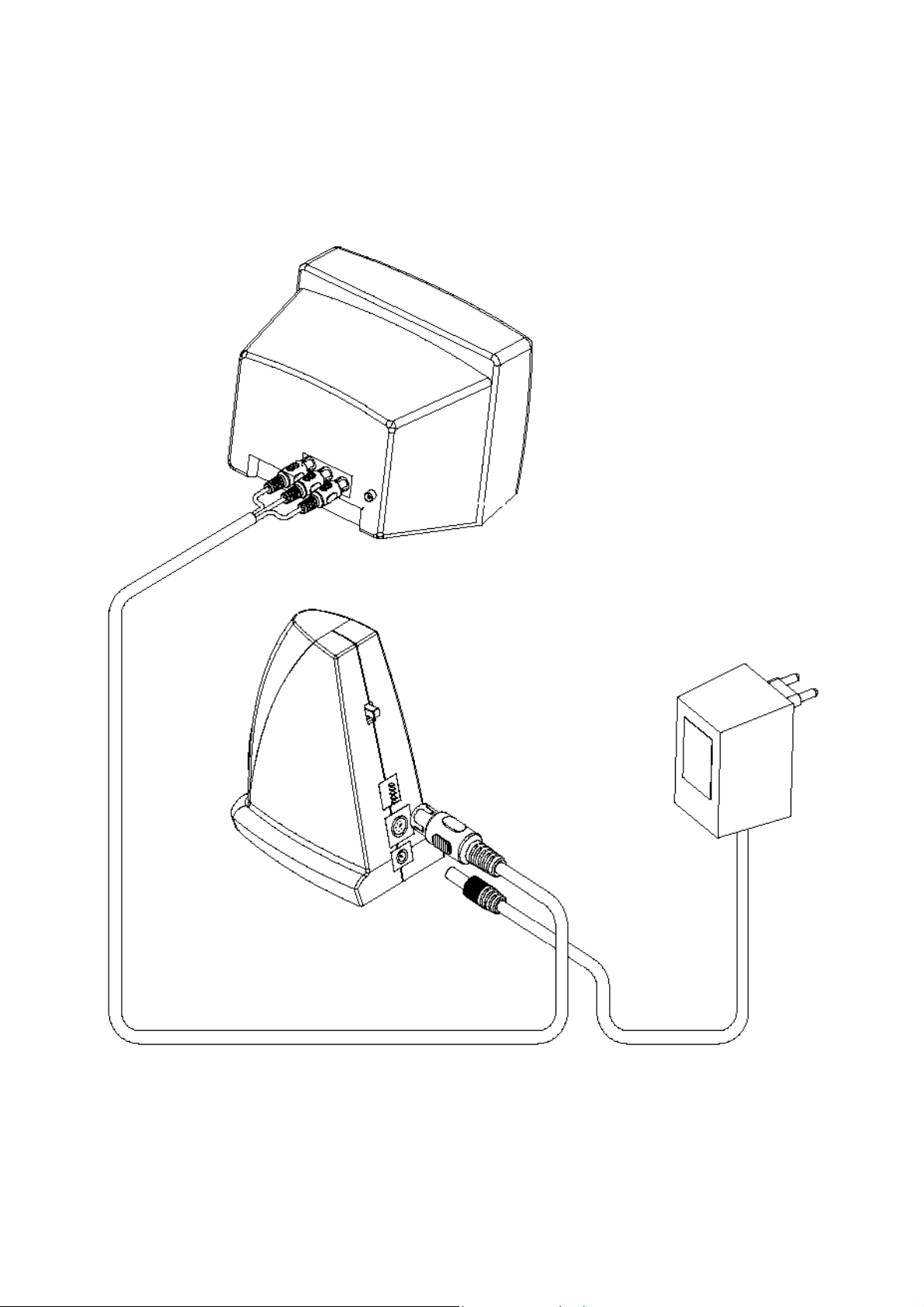

Ricevitore
Ricevitore
Alla porta in ingresso AV Adattatore AC 9VDC
(300mA) in dotazione
Cavo in uscita AV
Alla presa RCA del TV (nota:
commutare l’impostazione TV
su AV o ingresso video)

12
4. Guida ai guasti
1. Non vi è alcuna immagine o suono
a. Assicurarsi che gli interruttori di alimentazione sul lato posteriore del ricevitore e del
trasmettitore siano posizionati su “ON”.
b. Controllare che tutti i connettori e tutte le spine siano collegati correttamente.
c. Assicurarsi che il trasmettitore e il ricevitore siano impostati sullo stesso canale.
2. Si verificano interruzioni nell’immagine e nel suono
a. Assicurarsi che le antenne del trasmettitore e del ricevitore siano correttamente allineate.
b. Avvicinare il trasmettitore e il ricevitore.
c. Nel caso in cui siano in funzione un forno a microonde o un forno elettromagnetico
spegnerli e riprovare ad usare l’apparecchio.
d. Usare un altro canale per il trasmettitore e il ricevitore.
5. Specifiche tecniche
Trasmettitore telecamera
1. Sensore di immagine a colori CMOS 1/3”
2. Frequenza di trasmissione: 2.400 ∼2.483GHz (4 canali)
3. Potenza in uscita (max): 0dBm (FCC); 10dBm (CE)
4. Gamma operativa: fino a 100 metri (in ambiente esterno)
5. Modulazione: FM
6. Canale: sintesi di frequenza PLL
7. Antenna: omni-direzionale
8. Consumo (max): 2 watt
9. Alimentazione: da 230VAC a 9VDC, 300mA o da 120VAC a 9VDC, 300mA
10. Dimensioni: 115mm x 60mm x 52mm
11. Peso: 340g
Ricevitore
1. Frequenza di ricezione: 2.4 ∼2.483GHz (4 canali)
2. Sensibilità di ricezione: -80dBm
3. Rumore: 3.5dB
4. Canale: sintesi di frequenza PLL
5. Porta di uscita AV: una RCA o SCART con cavo
6. Antenna: omni-direzionale nascosta
7. Alimentazione: da 230VAC a 9VDC, 300mA o da 120VAC a 9VDC, 300mA
8. Consumo (max): 2.2 watt
9. Dimensioni: 105mm x 50mm x 115xx
10. Peso: 140g

13
Chapter Table Of Contents Page:
1. Important-Safety Precautions 14
2. The 2.4GHz Wireless Camera System 15-19
3. Installation of the system 20-21
4.Trouble–shooting 22
5. Technical specifications 22

14
1. Important-Safety Precautions
This device of which operation is subject to the following two conditions：
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference
that may cause undesired operation.
To prevent fire or shock hazard, do not expose this device to rain or
moisture.
Do not use near a bathtub, washbowl, kitchen sink, or laundry tub, in a wet
basement, or near a swimming pool.
To avoid electrical shock, do not open this device.
This device should be operated to use only the power supply included with
it or provided as an accessory.
Do not overload wall outlets and extension cords as this can result in the
risk of fire or electrical shock.
Do not attempt to service this device yourself. Refer servicing to qualified
personnel only.
Note:
This equipment has been tested and found to comply with the limits
for a class B digital device, pursuant to Part 15 of the FCC Rules, or BZT
and CE EMC directive. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy, if not
installed and used in accordance with the instruction, it may cause harmful
interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
Caution: Changes or modifications not expressly approved by
the Party responsible for compliance could void the user’s
authority to operate the equipment

15
2. THE 2.4GHz WIRELESS CAMERA SYSTEM
2-1 Packaging and accessories
1. One color camera
2. One receiver
3. One set camera Mounting Bracket
4. One 2.4GHz Antenna
5. Two power Adapters (9VDC/300mA)
6. One owner.s manual in English

16
2-2 Control Elements, Transmitter

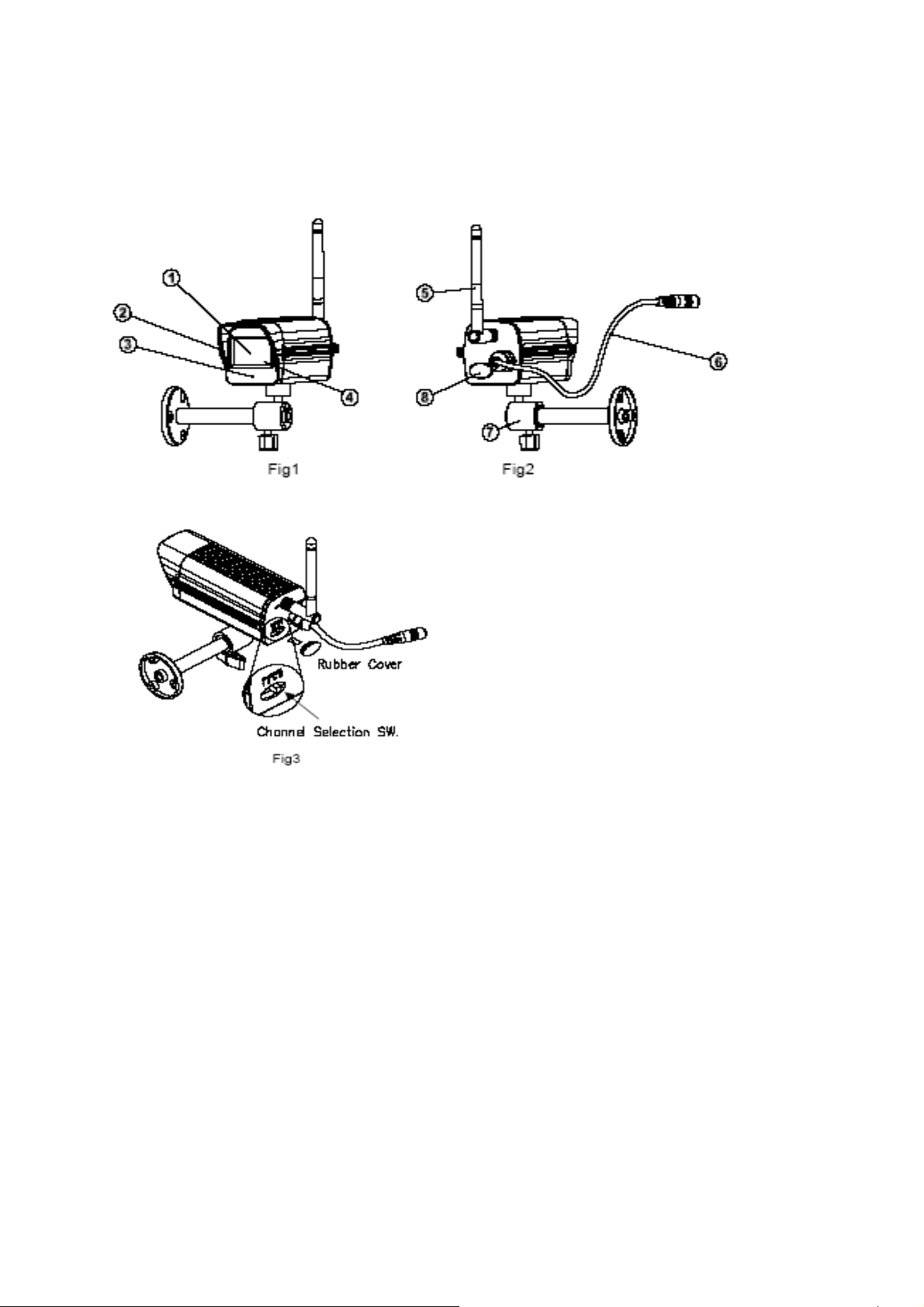

1. 1/3＂CMOS color image sensor
2. Rainproof solid aluminum housing
3. Microphone
4. Power/Channel indicator LED (light-emitting diode)
Power on or change the channel, LED blinks according to the
channel number you want
5. 2.4GHz Antenna
6. 9VDC power connector
7. Camera Mounting Bracket
8. Channel selection SW(switch）(See Fig3)
●Select the channel by sliding the slide switch to the channel number
you want
●Note: Open the rubber cover to slide channel selection SW, then
replace and tighten the cover

17
2-3. Control Element, Receiver
1. AV output cable with RCA or SCART.
2. 9VDC power adapter jack
3. AV output MINDIN jack
4. Channel selection DIP SW (as shown in Fig 5)
Select the channel by setting the channel DIP SW to the ON position.
Fig.5 Dip Switch for Channel Selection
DIP SW Function:
DIP SWS1-4: set one channel or multi.channel sequence function.
By setting multi.channel DIP SW to the ON position, channel
changes every four seconds
5. Power ON/OFF switch
6. Channel indicator BLUE LED
● BLUE LED blinks according to the channel number you want
Note: channel is shown with the blinking times of BLUE LED at
intervals of 4 seconds by setting the position of DIP SW (Double
In-line Package switch).

18
Examples:
A. Factory Preset Mode:
B. Fix.s one channel Mode:
Fig 1: Channel 1 is selected.
BLUE LED located on front of the Receiver will blink once at
intervals of 4 seconds.
Fig 2: Channel 3 is selected.
BLUE LED will blink 3 times at intervals of 4 seconds.
C. Automatic channel sequence mode:
Fig 3: Channel 1 and channel 3 are selected in sequence.
BLUE LED will blink once and 3 times in cyclical sequence at
intervals 4 seconds.

19
Fig 4: Channel 1, channel 2, channel 3 and channel 4 are selected in
sequence.
BLUE LED will blink once and 2 times and 3 times and 4 times
in cyclical sequence at intervals 4 seconds.
3. Installation of the system
Note: Attach 2.4GHz antenna to the antenna socket at the real of the
camera then keep a tight fix on the socket of the device.

20
