2E GAMING AIR COOL User manual

Collar clip
Mic cover
Description
2Е ML010 lavalier microphone is designed to provide the best
audio quality when you recording video and audio.
The universal 3.5mm TRRS plug is compatible with computers,
smartphones, cameras, and voice recorders. Microphone
comes with 6m cable which gives more versatility.
It is a perfect choice for voice over, interview, karaoke, live
streaming, and vloging.
Features
• Omni-directional polar pattern
• High sensitivity
• 360 degrees sound pick up
• Mobiles, computers and cameras compatible
• 6 meters long cable
• Extra-long battery life
Structure
Battery change
Specification
Frequency response
Polar Pattern
Notes for Android OS phones
Since of default camera app on Android OS cannot select
external mic for record audio source for video. Please
download “Open Camera” app from Google Play Store
when you use microphone on Android phones for video
shooting, and set up the Audio Source as External mic.
- 01 - - 02 - - 03 - - 04 - - 05 - - 06 -
Мікрофон 2Е ML010
Інструкція
користувача
Electret condenser
Omni-directional
65Hz ~ 18KHz
74dB SPL
-30dB +/-3dB / 0dB=1V/Pa, 1kHz
1000 Ohm or less
3.5mm 4-pole gold plug
LR44 (Included)
6.00m
Transducer type
Polar Pattern
Frequency range
Signal / Noise
Sensitivity
Output Impedance
Output connection
Battery type
Audio cable length
How to wear How to work with cameras How to work with desktop computers
How to work with laptop computers
Put the clip on a collar
around 10-30cm from
your mouth
How to work with smartphones
If your computer has
combined earphone
and mic integrated jack,
please put the switch
button to OFF position.
Microphone
capsule
Switch button
3.5 mm jack
audio plug
Cable
dB
3.5mm Audio plug
Off/Smartphone
Off/Smartphone
3.5mm Audio plug
ON/Others
* Please switch off when you not use it
* Please switch off when you not use it
3.5mm Audio plug
ON/Others
ЗМІСТ
English ............................................. 01-06
Українська...................................... 07-13
Русский........................................... 14-19
Гарантійний талон..................... 20
Затиск для носіння
Насадка на мікрофон
Опис пристрою
Мікрофон-петличка 2Е ML010 розроблений для забезпечення
найкращої якості звуку. Універсальний штекер TRRS 3,5 мм
сумісний з комп'ютерами, смартфонами, фотоапаратами
та диктофонами. Мікрофон постачається з кабелем
довжиною 6 м, що забезпечує універсальність його
використання. Це ідеальний вибір для запису звуку,
озвучування відео, інтерв'ю, караоке, потокового запису
звуку та відеоблогінга.
Основні особливості
• Всеспрямований тип мікрофона
• Висока чутливість
• Уловлювання звуку мікрофоном на 360 градусів
• Сумісність з більшістю смартфонів, комп'ютерів і камер
• Кабель довжиною 6 метрів
• Довгий час автономної роботи
Структура мікрофона
Заміна батарейки
Характеристики
Частотна характеристика
Діаграма спрямованості
Примітка для телефонів на ОС Android
Оскільки в більшості додатків камери за умовчанням в
ОС Android не можна вибрати зовнішній мікрофон для
запису аудіо і / або відео, радимо завантажити додаток
«Open Camera» з магазину Google Play. Далі, для
використання мікрофона для відеозйомки, встановіть
джерелом звуку зовнішній мікрофон.
- 07 - - 08 - - 09 - - 10 - - 11 - - 12 -
Електретний конденсаторний
Всеспрямована
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц і 0 дБ = 1 В / Па)
До 1000 Ом
4-контактний золотий штекер 3,5 мм
LR44 (в комплекті)
6 м
Тип перетворювача
Діаграма спрямованості
Діапазон частот
Сигнал / шум (SPL)
Чутливість
Вихідний опір
Вихідне з'єднання
Тип батареї
Довжина кабелю
Як носити мікрофон Робота мікрофона з камерами Робота мікрофона
з настільними комп'ютерами
Робота мікрофона з ноутбуками
Одягніть затиск на комір
на відстані приблизно
10-30 см від джерела звуку.
Робота мікрофона зі смартфоном
Підключіть пристрій в аудіо
роз'єм 3,5 мм на комп'ютері.
Якщо ваш комп'ютер має
комбінований роз'єм для
навушників і мікрофону,
переведіть перемикач
в положення «Off».
Капсуль
Перемикач
режиму роботи
Аудіо
роз'єм 3,5 мм
Кабель
Дб
Підключіть пристрій в аудіо роз'єм 3,5 мм на смартфоні.
Якщо його немає, використовуєте адаптер
Позиція Off / Smartphone
Позиція Off / Smartphone
Підключіть пристрій в
аудіо роз'єм 3,5 мм на камері
Позиція ON / Others
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
Підключіть пристрій
в аудіо роз'єм 3,5 мм
на комп'ютері.
Позиція ON / Others
Зажим для воротника
Насадка на микрофон
Описание устройства
Петличный микрофон 2Е ML010 разработан для обеспечения
наилучшего качества звука. Универсальный штекер
TRRS 3,5 мм совместим с компьютерами, смартфонами,
фотоаппаратами и диктофонами. Микрофон поставляется
с кабелем длиной 6 м, что обеспечивает универсальность
его использования. Это идеальный выбор для записи звука,
озвучивания видео, интервью, караоке, потокового вещания
и видеоблогинга.
Основные особенности
• Всенаправленный тип микрофона
• Высокая чувствительность
• Улавливание звука микрофоном на 360 градусов
• Совместимость с мобильными телефонами,
компьютерами и камерами
• Кабель длиной 6 метров
• Долгое время автономной работы
Структура микрофона
Замена батареи
Характеристики
Частотная характеристика
Диаграмма направленности
Примечания для телефонов на ОС Android
Поскольку большинство приложений камеры по умолчанию
в ОС Android не может выбрать внешний микрофон для
записи аудио и / или видео, советуем загрузить приложение
«Open Camera» из магазина Google Play. Далее, для
использования микрофона для видеосъемки, установите
источником звука в установленном приложении внешний
микрофон.
- 14 - - 15 - - 16 - - 17 - - 18 - - 19 -
Электретный конденсаторный
Всенаправленная
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц и 0 дБ = 1 В / Па)
До 1000 Ом
4-контактный золотой штекер 3,5 мм
LR44 (в комплекте)
6 м
Тип преобразователя
Диаграмма направленности
Диапазон частот
Сигнал / шум (SPL)
Чувствительность
Выходное сопротивление
Выходное соединение
Тип батареи
Длина кабеля
Как носить микрофон Работа микрофона с камерами Работа микрофона
с настольными компьютерами
Работа микрофона с ноутбуками
Наденьте зажим на воротник
на расстоянии 10-30 см
от источника звука.
Работа микрофона со смартфоном
Подключите устройство в
аудио разъем 3,5 мм на
компьютере. Если ваш
компьютер имеет
комбинированный разъем
для наушников и микрофона,
переведите переключатель
в положение «Off».
Капсюль
Переключатель
режима работы
Аудио
разъем 3,5 мм
Кабель
Дб
Подключите устройство в аудио разъем 3,5 мм на смартфоне.
Если его нет, используете адаптер
Позиция Off/Smartphone
Позиція Off / Smartphone
Подключите устройство
в аудио разъем 3,5 мм
на камере
Позиция ON/Others
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
Подключите устройство
в аудио разъем 3,5 мм
на компьютере.
Позиция ON/Others
Заходи безпеки
Цей прилад не призначений для використання особами
(в тому числі дітьми) з обмеженими фізичними, сенсорними
чи розумовими можливостями або з відсутністю необхідного
досвіду чи знань, крім випадків, коли особа, відповідальна за
їх безпеку, здійснює нагляд чи інструктаж відносно
експлуатації приладу.
Не використовуйте прилад з пошкодженим кабелем чи
вилкою, а також пошкоджений або несправний прилад.
Якщо пошкоджено кабель живлення або інший елемент
виробу, зверніться до спеціалістів сервісного центру, щоб
запобігти виникненню небезпечної ситуації.
Ніколи не занурюйте та не змочуйте прилад у воді або інших
рідинах.
1.
2.
3.
4.
- 13 -
Застереження! Батарейки встановлюються лише дорослими.
Дотримуйтеся полярності. Не використовуйте одночасно
старі та нові батарейки. Не використовуйте одночасно лужні,
сольові (вуглець-цинкові) та акумуляторні (нікель-метал-гі-
дридні, нікель-кадмієві) батарейки.
Керівництво по використанню
вентилятора для комп’ютерного корпусу
Руководство по эксплуатации
вентилятора для компьютерного корпуса

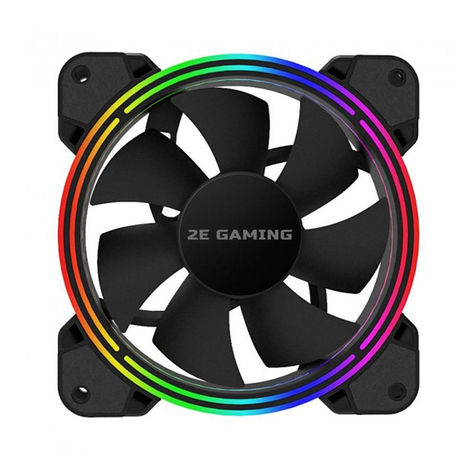

Operation guide for pc case fan
RU
UA
EN 2E GAMING AIR COOL
(2E-ACF120PA-ARGB )

2
Виріб: вентилятор для комп’ютерного корпусу.
Изделие: вентилятор для компьютерного корпуса.
Product: fan for PC case.
Призначення: для охолодження компонентів комп’ютерного корпусу.
Назначение: для охлаждения компонентов компьютерного корпуса.
Using: for cooling components of PC case.
Модель/ Model: 2E-ACF120PA-ARGB
Комплект/ Fan installation kit:
Кріпильні шурупи
Крепежные шурупы
Mounting screws
2510-4PIN
(1)
+ 5V 3PIN RGB
Встановлення та фіксація вентилятора:
1. Уважно перевірте конструкцію корпусу та ознайомтесь з його технічними
характеристиками. Зверніть увагу на місця, передбачені для розташування
120 мм вентиляторів.
2.
Встановіть вентилятор на місце, передбачене для його монтажу та зафіксуйте
кріпильними шурупами з чотирьох сторін.
3.
Необхідно пересвідчитись в тому, що вентилятор не заважає іншим ком-
понентам комп’ютерної системи та під час його роботи в лопаті не можуть
потрапити сторонні предмети.
4.
Підключення вентилятора: до материнcької плати - конектор 2510-4PIN.
4 pin (CPU FAN)

3
5. Вентилятор самостiйно не свiтиться. Для роботи ARGB підсвічування важли-
во, щоб материнська плата пiдтримувала цю функцiю та мала рознім +5V RGB
AURA (3 пін). Система управлiння RGB пiдсвiчуванням в комплект не входить.
6.
Для підключення вентилятору можливо використовувати контролер або
материнську плату, що пiдтримує RGB пiдсвiчування: рознім 1 (3 пін) можливо
пiдключити в вiдповiдне гнiздо на материнськiй платi. Бiльш детальна iнфор-
мацiя в iнструкцiї до материнської плати.
7.
До RGB конектора (3 пін) (конектор з кришкою) можливо додатково пiдклю-
чити iнший RGB пристрiй.
Увага! Дуже важливо дотримуватись полярностi при пiдкюченнi конекторiв
вентилятора. Некоректне пiдключення може призвести до короткого зами-
кання, з наступним спалахом та загоранням. Виробник не несе вiдповiдаль-
нiсть та не компенсує пошкодженi компоненти, що пов’язанi та являються
наслiдком неправильного пiдключення пристрою.
Установка и фиксация вентилятора:
1. Внимательно проверьте конструкцию корпуса и ознакомьтесь с его техни-
ческими характеристиками. Обратите внимание на места, предусмотренные
для размещения 120 мм вентиляторов.
2.
Установите вентилятор на место, предусмотренное для его монтажа и зафик-
сируйте крепежными шурупами с четырех сторон.
3.
Необходимо убедиться в том, что вентилятор не мешает другим компонен-
там компьютерной системы и во время его работы в лопасти не попадут
посторонние предметы.
4.
Подключение вентилятора: к материнcкой плате - коннектор 2510-4PIN.
5.
Вентилятор самостоятельно не светится. Для того, чтобы активировать ARGB
подсветку, важно, чтобы материнская плата поддерживала эту функцию и
имела разъем +5V RGB AURA (3 пин). Система управления RGB подсветкой в
комплект не входит.
6.
Для подключения вентилятора можно использовать контроллер или
материнскую плату, которая поддерживает RGB подсветку: разъем 1 (3 пин)
возможно подключить в соответсвующее гнездо на материнской плате. Более
детальная информация по подключению в инструкции к материнской плате.

4
7. К RGB коннектору (3 пин) (коннектор с колпачком) возможно дополнительно
подключить другое RGB устройство.
Внимание! Очень важно придерживаться полярности при подключении
коннектора вентилятора. Некорректное подключение может стать причиной
короткого замыкания, со вспышкой и последующим возгоранием. Произ-
водитель не несет ответственность и не компенсирует повреждения, что
возникли в следствии неправильного подключения устройства.
Fan installation:
1. Carefully check the design of the case and specication for it. Pay attention to the
special places for the 120mm fans.
2. Place the fan in the place provided for its mounting and x it with mounting
screws on the four sides.
3. Make sure that the fan does not interfere with other components of the computer
system and that foreign objects do not enter the blades during operation.
4. Connecting the fan: to the motherboard - connector 2510-4PIN..
5. The fan does not light up by itself. In order to enable ARGB lighting, it is
important that the motherboard supports this function and has a + 5V RGB AURA
connector (3 pin). RGB lighting control system not included.
6. To connect the fan, you can use a controller or a motherboard that supports RGB
backlighting: connector 1 (3 pin) can be connected to the corresponding socket
on the motherboard. In this case, it is necessary to observe the polarity. More
detailed information on connection can be found in the users manual for the
motherboard.
7. It is possible to additionally connect RGB device to another RGB connector (3 pin)
(connector with cap).
Attention! It is very important to adhere to the polarity when connecting the fan
connector. Incorrect connection may cause a short circuit, causing a ash and
subsequent re. The manufacturer is not responsible and does not compensate
for damage that has arisen as a result of improper connection of the device.

5
Умови експлуатації та заходи безпеки:
1 – Модель вентилятору 2E GAMING AIR COOL 2E-ACF120PA-ARGB призначена
для використання в комп’ютерному корпусі.
2- Будьте уважні під час роботи вентилятора та уникайте попадання на лопаті
сторонніх предметів та частин тіла.
3- Постачальник не несе відповідальність, якщо пристрій використовується
не за призначенням або користувач використовує деталі, що не є складовими
комплекту для його закріплення та підключення.
4 – Зберігайте пристрій в місцях не доступних для дітей. Під час монтажу/
демонтажу бажано використовувати захисні рукавички, щоб уникнути травму-
вання та безпечно завершити процес. Не застосовуйте надмірні зусилля при
закріпленні пристрою, щоб не пошкодити його складові.
5 – Перед початком роботи із пристроєм, уважно ознайомтесь з технічними
характеристиками та комплектацією. Якщо ви виявили невідповідність із
заявленою інформацією, зверніться до продавця товару, щоб замінити або
доукомплектовати його.
6 – Під час транспортування готової системи необхідно перевірити кріплення
вентилятору, щоб уникнути його пошкодження. Постачальник не несе від-
повідальність за недотримання правил транспортування та за пошкодження
пристрою в результаті іх порушення.
***Зовнішній вигляд і комплектація можуть бути змінені з метою удоскона-
лення пристрою та поліпшення його якості.
Условия эксплуатации и меры безопасности:
1 - Модель вентилятора 2E GAMING AIR COOL 2E-ACF120PA-ARGB предназначе-
на для использования в компьютерном корпусе.
2 - Будьте внимательны при работе вентилятора и избегай-
те попадания на лопасти посторонних предметов и частей тела.
3 - Поставщик не несет ответственность, если устройство используется не по
назначению или пользователь использует детали, что не входят в установоч-
ный комплект для его закрепления и подключения.
4 - Храните устройство в местах не доступных для детей. Во время монтажа
/ демонтажа желательно использовать защитные перчатки, чтобы избежать

6
травмирования и безопасно завершить процесс. Не используйте чрезмерные
усилия при закреплении устройства, чтобы не повредить его составляющие.
5 - Перед началом работы с устройством, внимательно ознакомьтесь с
техническими характеристиками и комплектацией. Если вы обнаружили
несоответствие с заявленной информацией, обратитесь к продавцу товара,
чтобы заменить или доукомплектоваты его.
6 - Во время транспортировки готовой системы необходимо проверить кре-
пление вентилятора, чтобы избежать его повреждения. Поставщик не несет
ответственность за несоблюдение правил транспортировки и как следствие
за повреждение устройства.
*** Внешний вид и комплектация могут быть изменены с целью усовершен-
ствования устройства и улучшения его качества.
Operating conditions and safety measures:
1 - The 2E GAMING AIR COOL 2E-ACF120PA-ARGB fan model is intended for use in
a computer case.
2- Be careful when operating the fan and avoid getting foreign objects and body
parts on the blade.
3- The supplier is not responsible if the device is used for other purposes or the
user uses parts that are not part of the kit for xing and connecting it.
4 - Keep the device out of the reach of small children. It is advisable
to use protective gloves during assembly / disassembly to avoid
injury and to complete the process safely. Do not use excessive
force when securing the device to avoid damaging its components.
5 - Before working with the device, carefully read the technical characteristics
and equipment. If you nd a discrepancy with the stated information, contact the
seller of the product to replace or complete it.
6 - When transporting ready PC system, check the mounting of the fan to
avoid damaging it. The supplier is not responsible for non-compliance with the
transportation rules and, as a result, for damage to the device.
*** Appearance and equipment may be changed in order to improve the device and
improve its quality.

7
Використання пристрою пiсля закiнчення термiну придат-
ностi та утилізація.
1 - Розрахований мiнiмальний термiн служби пристрою, що встановлений
виробником для корпусного вентилятора становить 10 рокiв i дiє за умови
використання виробу виключно для власних потреб, також при дотриманнi
споживачем правил експлуатацiї, зберiгання i транспортування виробу. За
умови дбайливого поводження з виробом i дотримання правил експлуатацiї,
фактичний термiн служби може перевищувати розрахунковий термiн служби,
встановлений виробником.
2 - Після закiнчення термiну служби виробу, бажано звернутися до авторизо-
ваного сервiсного центру для проведення профiлактичного обслуговування
виробу i визначити його придатнiсть для подальшої експлуатацiї. Роботи щодо
профiлактичного обслуговування виробу i його дiагностики, виконуються
авторизованими сервiсними центрами на платнiй основi.
3 - На вiдмiну вiд побутових вiдходiв, пристрiй необхiдно передати до вiд-
повiдного пункту з прийому електричного та електротехнiчного устаткування
з метою утилiзацiї та переробки. За неправильну утилiзацiю вiдходiв передба-
ченi штрафи, вiдповiдно до чинного законодавства України.
При дотриманнi користувачем правил, з урахуванням запобiжних заходів, що
зазначені в керівництві по експлуатації, пристрiй безпечний при використаннi
i не завдає шкоди навколишньому середовищу і людинi.
Использование устройства по истечении срока годности и
утилизация.
1 - Рассчетный минимальный срок службы устройства, установленный
производителем для корпусного вентилятора составляет 10 лет и действует
при условии использования изделия исключительно для собственных нужд, а
также при соблюдении потребителем правил эксплуатации, хранения и транс-
портировки изделия. При бережном обращении с изделием и соблюдения

8
правил эксплуатации, фактический срок службы может превышать расчетный
срок службы, установленный производителем.
2 - После окончания срока службы изделия, желательно обратиться в автори-
зованный сервисный центр для проведения профилактического обслужи-
вания изделия определить его пригодность для дальнейшей эксплуатации.
Работы по профилактическому обслуживанию изделия и его диагностика,
выполняются авторизованными сервисными центрами на платной основе.
3 - В отличие от бытовых отходов, устройство необходимо передать в
соответствующий пункт по приему электрического и электротехническо-
го оборудования с целью утилизации и переработки. За неправильную
утилизацию отходов предусмотрены штрафы, в соответствии с действующим
законодательством Украины.
При соблюдении пользователем правил, с учетом предупредительных мер,
указанных в руководстве по эксплуатации, устройство безопасно при исполь-
зовании и не наносит вреда окружающей среде и человеку.

УМОВИ ГАРАНТІЇ
Термін гарантійного обслуговування становить 12 місяців з дати
продажу вентилятора для комп’ютерного корпусу 2E-ACF120PA-ARGB.
Під час гарантійного терміну ремонт заводських дефектів
здійснюється безкоштовно.
Гарантія не поширюється на такі випадки:
1. Завершення терміну гарантійного обслуговування.
2. В
икористання не за iнструкцiєю, що призвело до пошкодження пристрою.
3. Пошкодження, що виникли внаслiдок спроби самостiйного ремонту і
внесення змін.
4. Пошкодження, що виникли внаслідок стихійного лиха.
Примітка: гарантія не передбачає транспортні витрати
і сервісне обслуговування з виїздом.
Collar clip
Mic cover
Description
2Е ML010 lavalier microphone is designed to provide the best
audio quality when you recording video and audio.
The universal 3.5mm TRRS plug is compatible with computers,
smartphones, cameras, and voice recorders. Microphone
comes with 6m cable which gives more versatility.
It is a perfect choice for voice over, interview, karaoke, live
streaming, and vloging.
Features
• Omni-directional polar pattern
• High sensitivity
• 360 degrees sound pick up
• Mobiles, computers and cameras compatible
• 6 meters long cable
• Extra-long battery life
Structure
Battery change
Specification
Frequency response
Polar Pattern
Notes for Android OS phones
Since of default camera app on Android OS cannot select
external mic for record audio source for video. Please
download “Open Camera” app from Google Play Store
when you use microphone on Android phones for video
shooting, and set up the Audio Source as External mic.
- 01 - - 02 - - 03 - - 04 - - 05 - - 06 -
Мікрофон 2Е ML010
Інструкція
користувача
Electret condenser
Omni-directional
65Hz ~ 18KHz
74dB SPL
-30dB +/-3dB / 0dB=1V/Pa, 1kHz
1000 Ohm or less
3.5mm 4-pole gold plug
LR44 (Included)
6.00m
Transducer type
Polar Pattern
Frequency range
Signal / Noise
Sensitivity
Output Impedance
Output connection
Battery type
Audio cable length
How to wear How to work with cameras How to work with desktop computers
How to work with laptop computers
Put the clip on a collar
around 10-30cm from
your mouth
How to work with smartphones
If your computer has
combined earphone
and mic integrated jack,
please put the switch
button to OFF position.
Microphone
capsule
Switch button
3.5 mm jack
audio plug
Cable
dB
3.5mm Audio plug
Off/Smartphone
Off/Smartphone
3.5mm Audio plug
ON/Others
* Please switch off when you not use it
* Please switch off when you not use it
3.5mm Audio plug
ON/Others
ЗМІСТ
English ............................................. 01-06
Українська...................................... 07-13
Русский........................................... 14-19
Гарантійний талон..................... 20
Затиск для носіння
Насадка на мікрофон
Опис пристрою
Мікрофон-петличка 2Е ML010 розроблений для забезпечення
найкращої якості звуку. Універсальний штекер TRRS 3,5 мм
сумісний з комп'ютерами, смартфонами, фотоапаратами
та диктофонами. Мікрофон постачається з кабелем
довжиною 6 м, що забезпечує універсальність його
використання. Це ідеальний вибір для запису звуку,
озвучування відео, інтерв'ю, караоке, потокового запису
звуку та відеоблогінга.
Основні особливості
• Всеспрямований тип мікрофона
• Висока чутливість
• Уловлювання звуку мікрофоном на 360 градусів
• Сумісність з більшістю смартфонів, комп'ютерів і камер
• Кабель довжиною 6 метрів
• Довгий час автономної роботи
Структура мікрофона
Заміна батарейки
Характеристики
Частотна характеристика
Діаграма спрямованості
Примітка для телефонів на ОС Android
Оскільки в більшості додатків камери за умовчанням в
ОС Android не можна вибрати зовнішній мікрофон для
запису аудіо і / або відео, радимо завантажити додаток
«Open Camera» з магазину Google Play. Далі, для
використання мікрофона для відеозйомки, встановіть
джерелом звуку зовнішній мікрофон.
- 07 - - 08 - - 09 - - 10 - - 11 - - 12 -
Електретний конденсаторний
Всеспрямована
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц і 0 дБ = 1 В / Па)
До 1000 Ом
4-контактний золотий штекер 3,5 мм
LR44 (в комплекті)
6 м
Тип перетворювача
Діаграма спрямованості
Діапазон частот
Сигнал / шум (SPL)
Чутливість
Вихідний опір
Вихідне з'єднання
Тип батареї
Довжина кабелю
Як носити мікрофон Робота мікрофона з камерами Робота мікрофона
з настільними комп'ютерами
Робота мікрофона з ноутбуками
Одягніть затиск на комір
на відстані приблизно
10-30 см від джерела звуку.
Робота мікрофона зі смартфоном
Підключіть пристрій в аудіо
роз'єм 3,5 мм на комп'ютері.
Якщо ваш комп'ютер має
комбінований роз'єм для
навушників і мікрофону,
переведіть перемикач
в положення «Off».
Капсуль
Перемикач
режиму роботи
Аудіо
роз'єм 3,5 мм
Кабель
Дб
Підключіть пристрій в аудіо роз'єм 3,5 мм на смартфоні.
Якщо його немає, використовуєте адаптер
Позиція Off / Smartphone
Позиція Off / Smartphone
Підключіть пристрій в
аудіо роз'єм 3,5 мм на камері
Позиція ON / Others
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
Підключіть пристрій
в аудіо роз'єм 3,5 мм
на комп'ютері.
Позиція ON / Others
Зажим для воротника
Насадка на микрофон
Описание устройства
Петличный микрофон 2Е ML010 разработан для обеспечения
наилучшего качества звука. Универсальный штекер
TRRS 3,5 мм совместим с компьютерами, смартфонами,
фотоаппаратами и диктофонами. Микрофон поставляется
с кабелем длиной 6 м, что обеспечивает универсальность
его использования. Это идеальный выбор для записи звука,
озвучивания видео, интервью, караоке, потокового вещания
и видеоблогинга.
Основные особенности
• Всенаправленный тип микрофона
• Высокая чувствительность
• Улавливание звука микрофоном на 360 градусов
• Совместимость с мобильными телефонами,
компьютерами и камерами
• Кабель длиной 6 метров
• Долгое время автономной работы
Структура микрофона
Замена батареи
Характеристики
Частотная характеристика
Диаграмма направленности
Примечания для телефонов на ОС Android
Поскольку большинство приложений камеры по умолчанию
в ОС Android не может выбрать внешний микрофон для
записи аудио и / или видео, советуем загрузить приложение
«Open Camera» из магазина Google Play. Далее, для
использования микрофона для видеосъемки, установите
источником звука в установленном приложении внешний
микрофон.
- 14 - - 15 - - 16 - - 17 - - 18 - - 19 -
Электретный конденсаторный
Всенаправленная
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц и 0 дБ = 1 В / Па)
До 1000 Ом
4-контактный золотой штекер 3,5 мм
LR44 (в комплекте)
6 м
Тип преобразователя
Диаграмма направленности
Диапазон частот
Сигнал / шум (SPL)
Чувствительность
Выходное сопротивление
Выходное соединение
Тип батареи
Длина кабеля
Как носить микрофон Работа микрофона с камерами Работа микрофона
с настольными компьютерами
Работа микрофона с ноутбуками
Наденьте зажим на воротник
на расстоянии 10-30 см
от источника звука.
Работа микрофона со смартфоном
Подключите устройство в
аудио разъем 3,5 мм на
компьютере. Если ваш
компьютер имеет
комбинированный разъем
для наушников и микрофона,
переведите переключатель
в положение «Off».
Капсюль
Переключатель
режима работы
Аудио
разъем 3,5 мм
Кабель
Дб
Подключите устройство в аудио разъем 3,5 мм на смартфоне.
Если его нет, используете адаптер
Позиция Off/Smartphone
Позиція Off / Smartphone
Подключите устройство
в аудио разъем 3,5 мм
на камере
Позиция ON/Others
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
Подключите устройство
в аудио разъем 3,5 мм
на компьютере.
Позиция ON/Others
Заходи безпеки
Цей прилад не призначений для використання особами
(в тому числі дітьми) з обмеженими фізичними, сенсорними
чи розумовими можливостями або з відсутністю необхідного
досвіду чи знань, крім випадків, коли особа, відповідальна за
їх безпеку, здійснює нагляд чи інструктаж відносно
експлуатації приладу.
Не використовуйте прилад з пошкодженим кабелем чи
вилкою, а також пошкоджений або несправний прилад.
Якщо пошкоджено кабель живлення або інший елемент
виробу, зверніться до спеціалістів сервісного центру, щоб
запобігти виникненню небезпечної ситуації.
Ніколи не занурюйте та не змочуйте прилад у воді або інших
рідинах.
1.
2.
3.
4.
- 13 -
Застереження! Батарейки встановлюються лише дорослими.
Дотримуйтеся полярності. Не використовуйте одночасно
старі та нові батарейки. Не використовуйте одночасно лужні,
сольові (вуглець-цинкові) та акумуляторні (нікель-метал-гі-
дридні, нікель-кадмієві) батарейки.
ГАРАНТІЙНИЙ ТАЛОН
Авторизований сервісний центр ІП «І-АР-СІ»
Адреса: вул. Марка Вовчка, 18-А, Київ, 04073, Україна
Тел.: [phone]
www.erc.ua/service
