2Е COMPONENTS

5
потiм пряму скобу за виступ крiплення. Притисніть радiатор до
процесора i зачепіть його вигнутою скобою за крiпильну рамку.
Переконайтесь в тому, що система мiцно зафіксована на своєму мiсцi
i не рухається.
8. Пiд’єднайте живлення вентилятора до вiдповiдного розніму на мате-
ринській платі (CPU Fan).

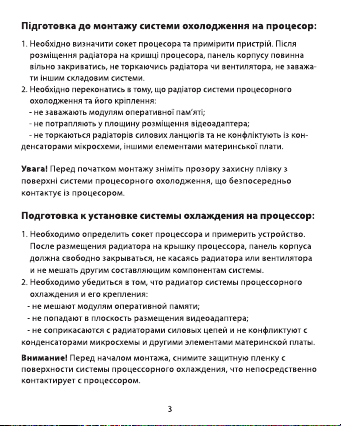

Установка системы процессорного охлаждения:

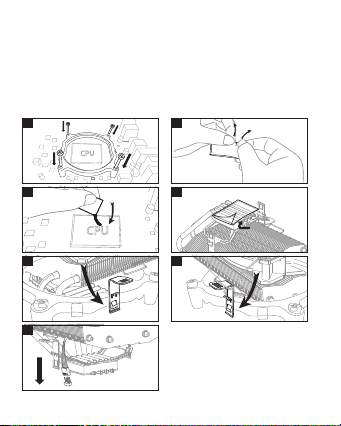

Socket Intel LGA 775/ 1156 /1155 /1151 /1150 / 1200 / 1700 Схема (А)
1. Подготовка рамки крепления: вставьте прозрачные втулки в соответ-
ствующие отверстия рамки.
2. Вставьте собранную рамку для крепления в специальные отверстия
на материнской плате. Расположение выступов для крепления скоб
должно соответствовать возможной ориентации процессорного
охлаждения.Разместите фиксаторы в прозрачные втулки до упора.
Убедитесь в том, что крепильная рамка надежно зафиксирована на
своем месте.
3-4. Осторожно раскройте упаковку с термопастой. Нанесите термопа-
сту на процессор, выдавите небольшую каплю (диаметр 4-5 мм) на
его центральную часть.
5. Снимите прозрачную защитную пленку с поверхности системы
процессорного охлаждения, что непосредственно контактирует с
процессором.
6-7. Зафиксируйте сначала меньшую скобу на радиаторе за крепильную
рамку, далее, прямую скобу за выступ крепления. Прижмите ради-
атор к процессору и зацепите его выгнутой скобой за крепильную
рамку. Убедитесь в том, что система надежно зафиксирована на
своем месте.
8. Подключите питание вентилятора к соответствующему разъему на
материнской плате (CPU Fan).

9
5-6. First x the smaller bracket on the radiator by the xing frame, then the
straight bracket by the xing tab. Press the heatsink onto the processor
and use the curved bracket to hook it onto the mounting frame. Make
sure the system is securely locked in place.
7. Connect the fan power to the corresponding connector on the
motherboard (CPU Fan).
单色说明书
折后尺寸：80*100mm
纸材质：80g书写纸
3折页，折法：风琴折
1 2
43 4
6
7
5

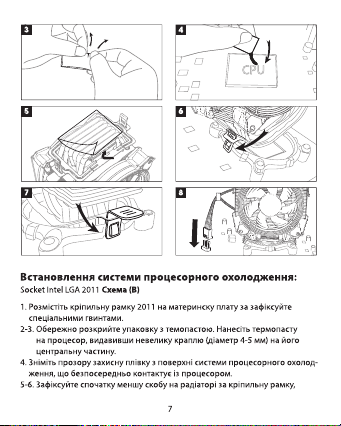

Схема / Schema (B)
