AAT max 2 User manual

www.aat-online.de
Originalbedienungsanleitung
D/GB
max 2
Translation of the original user‘s manual

02
DGB
CE-Konformitätserklärung
Die Firma AAT Alber Antriebstechnik
GmbH erklärt hiermit, dass der max2 den
einschlägigen Bestimmungen der EG-
Richtlinie 2006/42/EG, 2007/47/EG und
93/42/EG entspricht.
Bei einer nicht mit der Firma AAT
Alber Antriebstechnik GmbH abge-
stimmten Änderung des max2, verliert
diese Erklärung ihre Gültigkeit.
Herstellerunterschrift:
Markus Alber
(Geschäftsführer)
Der max2 wurde bei der Prüf- und
Zertizierstelle Berlin-Cert an der
Technischen Universität Berlin nach
den Normen DIN EN 12182 und
DIN EN 12184 erfolgreich geprüft.
AAT Alber Antriebstechnik GmbH
Postfach 10 05 60 · D-72426 Albstadt
Tel.: [phone]
Fax: [phone]
[email protected] · www.aat-online.de
05/2016 (5.1)
CE-Declaration of conformity
The company AAT Alber Antriebstechnik
GmbH herewith declares that the max2
is conform to the current regulations
of the European Union, EEC Guidelines
2006/42/EG, 2007/47/EG and 93/42/EG.
This declaration becomes void, if the
max2 has been altered without the
consent of AAT Alber Antriebstechnik
GmbH.
Signature of the manufacturer:
Markus Alber
(Managing shareholder)
The max2 has been successfully
tested according to the standards
DIN EN 12182 and DIN EN 12184 at the
Technical University of Berlin, Berlin-Cert.

03
D
Inhaltsverzeichnis
1 Symbole und Sicherheitshinweise. . . . . . . . . . . . . . . . .07
2 Produktbeschreibung. . . . . . . . . . . . . . . . . . . . . . .11
2.1 Geräteübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.2 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2.3 Mass-Skizze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2.4 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.5 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3 Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
3.1 Steckachsenräder . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.2 Akku-Pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.3 Antriebseinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.4 Griffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.5 Kippstützen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
3.6 Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.1 Einschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
5 Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . .31
5.1 Displayanzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
5.2 Fahren mit max2 . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
5.3 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
6 Pflege und Wartung . . . . . . . . . . . . . . . . . . . . . . . 43
6.1 Akku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
6.2 Reinigung/Desinfektion . . . . . . . . . . . . . . . . . . . . . . . . 49
6.3 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
6.4 Sicherheitstechnische Prüfung . . . . . . . . . . . . . . . . . . . . 51
6.5 Anwenderwechsel/Wiedereinsatz . . . . . . . . . . . . . . . . . . . 51

04
D
7 Warnhinweise, Fehlermeldungen und Problemlösungen. . . . . . .52
7.1 Warnhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
7.2 Fehlermeldungen. . . . . . . . . . . . . . . . . . . . . . . . . . . 55
7.3 Problemlösungen. . . . . . . . . . . . . . . . . . . . . . . . . . . 57
8 Garantie und Haftung . . . . . . . . . . . . . . . . . . . . . . 59
8.1 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
8.2 Haftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

05
GB
Table of content
1 Symbols and safety instructions. . . . . . . . . . . . . . . . . . 07
2 Description of the product . . . . . . . . . . . . . . . . . . . . 11
2.1 Features of the device . . . . . . . . . . . . . . . . . . . . . . . . .11
2.2 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
2.3 Dimensioned sketch . . . . . . . . . . . . . . . . . . . . . . . . . .18
2.4 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
2.5 Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
3 Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.1 Wheels with quick-release axle . . . . . . . . . . . . . . . . . . . . .21
3.2 Battery pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.3 Power unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
3.4 Grips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
3.5 Anti-tilt supports . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
3.6 Disassembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4 Initial operation . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.1 Turn on the max 2 . . . . . . . . . . . . . . . . . . . . . . . . . . .30
5 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
5.1 Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
5.2 Driving the max2 . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
5.3 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
6 Care and maintenance . . . . . . . . . . . . . . . . . . . . . . 43
6.1 Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
6.2 Cleaning/Desinfection . . . . . . . . . . . . . . . . . . . . . . . . .49
6.3 Recycling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
6.4 Safety checks . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
6.5 New owner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

06
GB
7 Warning notices, malfunction and trouble shooting . . . . . . . . 52
7.1 Warning notices . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
7.2 Malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
7.3 Trouble shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
8 Warranty and liability. . . . . . . . . . . . . . . . . . . . . . . 59
8.1 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
8.2 Liability . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

07
DGB
1 Symbole und Sicherheits-
hinweise
WARNUNG - Kann zu Tod oder
schwerer Körperverletzung
führen!
VORSICHT - Kann zu leichten
Körperverletzungen führen!
HINWEIS - Kann zu Sachscha-
den führen!
» Vor Inbetriebnahme Bedienungsan-
leitung lesen, Warn- / Sicherheits-
hinweise sowie Grenzwerte des Roll-
stuhls beachten.
» Vor Inbetriebnahme elektronische Funk-
tion, Kippstützen, Halterungen und ggf.
Luftdruck der Lenkrollen prüfen.
» Mindestens eine Stunde vor Inbetrieb-
nahme in frostfreier Umgebung lagern.
» Technische Daten beachten.
» Zulässiges Gesamtgewicht nicht über-
schreiten.
» Durch Anbau können sich die
Einstellungen des Sitzes/Rückenlehne
einschränken und die Abmessungen
des Rollstuhles verändern.
» Bedienung nur durch eine einzelne
geschulte Person. Person sollte körper-
lich und geistig in der Lage sein, den
max 2 sicher zu bedienen.
» Wenn möglich, immer mit beiden Hän-
den bedienen.
» Auf einer Ebene im Freien und mit
niedrigster Geschwindigkeit üben.
» Zur Beförderung von einer einzelnen
Person. Nicht zum Transport von
Gegenständen.
1 Symbols and safety instruc-
tions
WARNING - Can lead to
serious injuries or death!
CAUTION - Can lead to light
injuries!
NOTE - Can lead to material
damage!
» Before initial operation, read the user’s
manual and take note of the warning
and safety instructions as well as the
wheelchair’s limiting values.
» Before initial operation, check the
electronic function, the anti-tilt
supports, brackets and, if applicable,
the steering rollers‘ air pressure.
» Before initial operation, store the max2
at least one hour in a non-freezing
environment.
» Take note of the technical data.
» The approved total weight may not be
exceeded.
» Due to the mounting of the max2 the
adjustment of the seat/backrest can be
restrained and the measurements of the
wheelchair can change.
» Operation only by one trained person.
This person should be physically and
intellectually capable to handle the
max2 safely.
» If possible, always operate with both
hands.
» Practice outside on level ground and at
the lowest possible speed.
» For the transportation of persons, not of
loads.

08
DGB
» Personen die nicht selbständig sitzen
können, mit Gurt sichern.
» Beim Blockieren der Antriebselemente
oder bei Änderungen am Fahrverhalten
sofort ausschalten und max2 nicht
mehr benutzen.
» Fahrten bei starkem Regen, Eis, Schnee
und unbefestigtem Untergrund (Sand,
Schlamm, loser Schotter) vermeiden.
» Feststellknöpfe immer fest anziehen.
» Niemals in rotierende/bewegende Teile
fassen.
» Bei Fahrten auf öffentlichen Straßen,
Straßenverkehrsordnung beachten.
» Straßen, Kreuzungen und Bahnüber-
gänge mit erhöhter Vorsicht über-
queren.
» Nie ohne Kippstützen verwenden.
» Nicht mit montierten Kippstützen rück-
wärts an Wand fahren.
» Gefälle mit niedrigster Geschwindigkeit
befahren.
» Das Befahren von Gefällen im manuel-
len Betrieb vermeiden.
» Nicht auf Rolltreppen, Treppen oder
Laufbändern verwenden.
» Nicht an Treppen oder Abgründe heran-
fahren.
» Parallelfahrten an steilen Berghängen
oder Schienen vermeiden.
» Ausreichend Abstand zur Bordstein-
kante halten.
» Bordsteinkanten / Hindernisse immer
rückwärts überwinden.
» Niemals an Griffen ziehen/heben,
Schiebegriffe des Rollstuhles verwenden.
» Nicht mit Rollstuhl-Zuggeräten oder
Handbikes verwenden.
» Secure persons who can not seat on
their own with a belt.
» If the drive elements block or the driving
characteristics change, turn off the
max2 immediately and stop using it.
» Avoid using the max2 in heavy rain, ice,
snow and on unsecured grounds (e.g.
sand, mud, loose gravel).
» Always tighten the tightening knobs.
» Never touch rotating or moving parts.
» Driving on public roads, observe trafc
regulations.
» When crossing streets, intersections and
train tracks, use extra caution.
» Never use the max2 without anti-tilt
supports.
» Do not drive backwards to a wall with
mounted anti-tilt supports.
» Use the lowest possible speed when
driving on slopes.
» Avoid driving down slopes manually.
» Do not use the max2 on escalators,
stairs or moving belts.
» Do not drive too closely to stairs or
precipices.
» Do not drive parallel to steep mountain
sites or tracks.
» Keep a safe distance to curbs.
» Always go backwards over curbs/
obstacles.
» Never pull or lift at grips, use the pushing
grips of the wheelchair.
» Do not use in connection with hand
bikes or other powered wheelchair
additions.

09
DGB
» Während Fahrpausen, bei Nutzung von
Nahverkehrsmitteln (Omnibusse, Stra-
ßenbahnen usw.) und beim Umsitzen
ausschalten, Powerleitung ausstecken
und Feststellbremsen des Rollstuhls an-
ziehen.
» Feststellbremsen des Rollstuhls müssen
richtig justiert sein.
» Beim Transport ausschalten.
» Beim Transport in Fahrzeugen gemäß
gültigen gesetzlichen Vorschriften
sichern.
» max 2 mit Rollstuhl nicht als Sitz in
einem Fahrzeug verwenden.
» Akku-Pack nach jedem Gebrauch laden.
» Ladegerät niemals am Ladekabel/Lade-
leitung tragen.
» Beim Ladevorgang Kabel sicher ver-
legen.
» Pole des Akku-Pack niemals kurz-
schließen oder verbinden.
» Steckkontakte müssen trocken sein.
» Vor Feuchtigkeit schützen.
» Ladegerät und Kfz-Spannungswandler
vor Ölen, Fetten, aggressiven Reini-
gungsmitteln, Verdünnungen oder
Beschädigungen schützen.
» Keinen Hochdruckreiniger verwenden.
» Zahnsegmente und Antriebswellen bei
Verschmutzung/Ablagerung reinigen.
» Rollstuhl nach Angaben des Herstellers
reinigen.
» Defekte Sicherungen nicht icken oder
überbrücken.
» Vor Sicherungswechsel Ladegerät/
Powerleitung abnehmen.
» Alle zwei Jahre eine sicherheits-
technische Prüfung durchführen.
» Reparaturen oder sicherheitstechnische
Prüfungen dürfen nur vom Hersteller,
AAT-Außendienst oder vom autorisierten
Fachhandel durchgeführt werden.
» When not in use, e.g. while using
mass transportation (bus, subway,
etc.) or when you change seats,
turn off the max2, unplug the power
cable and engage the locking brakes on
the wheelchair.
» The wheelchair’s locking brakes must
be adjusted properly.
» Turn off the max2 for transportation.
» During transportation in vehicles,
secure the max2 according to the
relevant legal regulations.
» Do not use the max2 plus wheelchair as
a seat in a vehicle.
» Charge the battery pack after each use.
» Never carry the charger at the charging
cable.
» When charging the max2, make sure
the cable lies on safe ground.
» Never short-circuit or connect the
battery pack’s poles.
» Keep the plug-in contacts dry.
» Protect the max2 against humidity.
» Protect the charger and the voltage
converter for the car from oils, grease,
aggressive cleaning agents, thinners or
damage.
» Do not use a high-pressure cleaning
device.
» Toothed segments and driveshafts must
be cleaned of dirt and deposits.
» Clean the wheelchair according to the
manufacturer‘s specications.
» Never mend or bridge defect fuses.
» Remove the charger/power cable before
exchanging the fuses.
» We recommend a safety check every
two years.
» Repairs and safety checks may only be
done by the manufacturer or authorized
personnel.

10
DGB
» Die Oberächentemperatur kann sich
durch externe Wärmequellen (z.B. Son-
nenlicht) erhöhen.
» max2 von Zündquellen fernhalten.
» max 2 kann hochempndliche elektro-
magnetische Felder anderer elektroni-
scher Geräte (z.B. Anti-Diebstahl-
Vorrichtungen) stören.
» Nicht in Nähe von medizinischen
Geräten mit z.B. lebenserhaltender
Funktion sowie Diagnosegeräten
betreiben.
» Nur AAT Alber Antriebstechnik GmbH
Zubehörteile verwenden.
» Nur AAT Alber Antriebstechnik GmbH
Ladegerät verwenden.
» Nach dem Durchlesen Bedienungsan-
leitung sorgfältig aufbewahren.
» The surface temperature could
increase due to the inuence of
external sources like sunlight.
» Keep the max2 away from ignition
sources.
» The max2 may interfere with other
electronic devices‘ sensitive electro-
magnetic elds (e.g. anti-theft systems
in department stores).
» Do not operate the max2 in close
proximity to medical devices with
life-supporting functions as well as
diagnostic devices.
» Only use accessories by AAT Alber
Antriebstechnik GmbH.
» Only use the charger of AAT Alber
Antriebstechnik GmbH.
» Store the user‘s manual at an
appropriate place.

11
DGB
2 Produktbeschreibung
2.1 Geräteübersicht
vorne
Bediengriff
Griff
Rastbolzen Griffaufnahme vorne
Griffaufnahme vorne
Vorbaulenkung
Powerleitung
Akku-Pack
Akku-Tasche
Lenkrollen
Querstange
Rastbolzen Querstange
Halterung Vorbaulenkung
Feststellknopf Vorbaulenkung
2 Description of the product
2.1 Features of the device
front
Control grip
Grip
Locking bolt for the grip’s front xture
Locking bolt in front
Front steering
Power cable
Battery pack
Bag for the battery pack
Steering rollers
Horizontal bar
Locking bolt for the horizontal bar
Bracket for the front steering
Tightening knob for the front steering

12
DGB
hinten
Griffaufnahme hinten
Rastbolzen Griffaufnahme hinten
Spiralkabel
Antriebseinheit
Halterung Antriebseinheit
Rastbolzen Kippstützen
Kippstützen
Notentriegelungsknopf
Powerleitung
back
Fixture for the back grip
Locking bolt for the back grip
Helix cable
Power unit
Bracket for the power unit
Locking bolt for the anti-tilt supports
Anti-tilt support
Emergency release knob
Power cable

13
DGB

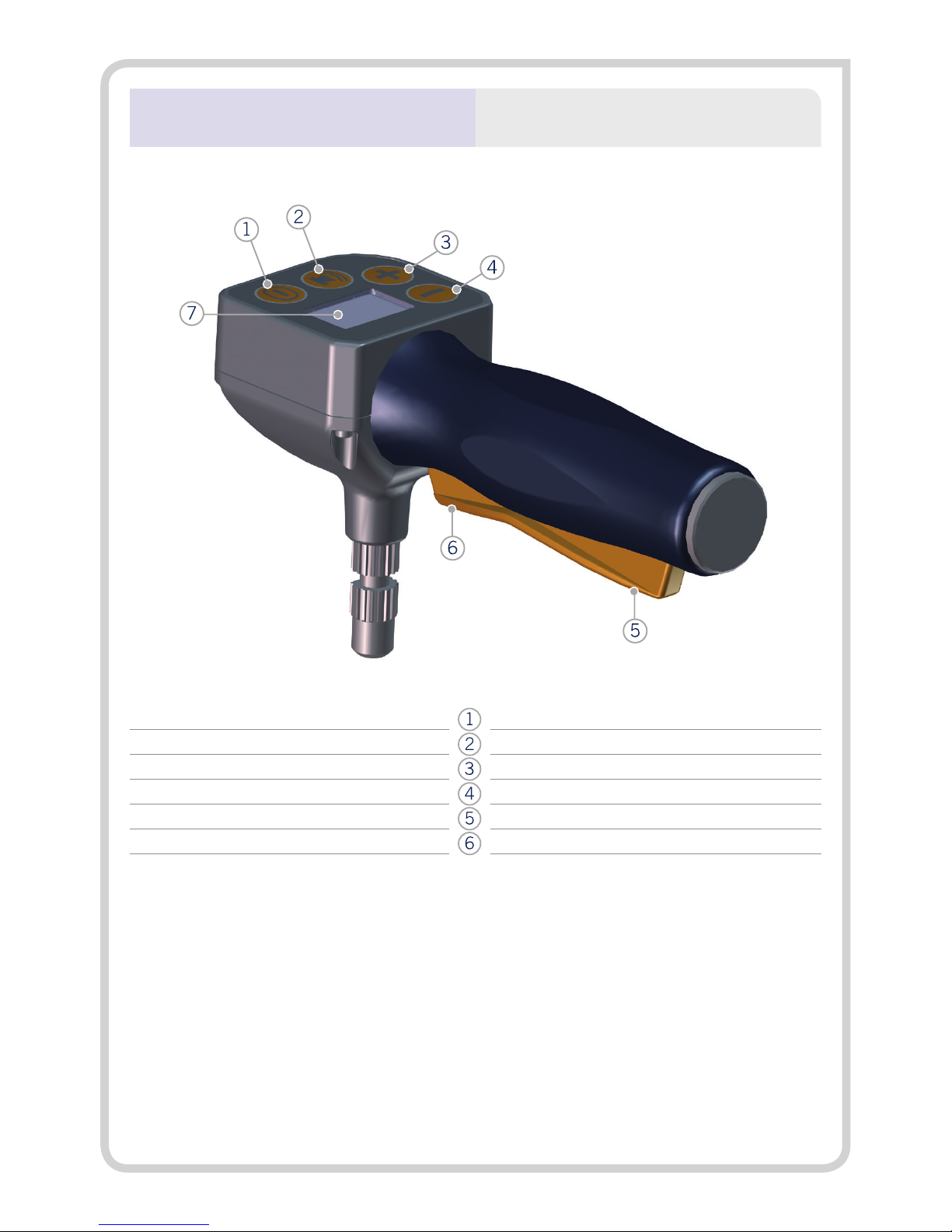

Bediengriff
EIN/AUS
Hupe
Geschwindigkeitsvorwahl schnell
Geschwindigkeitsvorwahl langsam
Vorwärts
Rückwärts
Control grip
ON/OFF
Horn
Pre-selection speed control fast
Pre-selection speed control slow
Forward
Backward

14
D
2.2 Technische Daten
Technik max 2
Abmessungen
Antrieb:
Höhe = 240 mm
Breite = 475 mm
Tiefe = 185 mm
Vorbaulenkung:
Höhe = 740 mm
Breite = 195 mm
Tiefe = 140 mm
Eigengewicht
Antriebseinheit inkl. Griffe und
Leitungen = 8,7 kg
Akku-Pack = 10,2 kg
Akku-Tasche = 0,2 kg
Powerleitung = 0,2 kg
Ladegerät = 0,3 kg
Vorbaulenkung inkl. Halterung =
je 3,0 kg
Querstange = 0,5 kg
Gesamtgewicht (ohne Rollstuhl) =
26,1 kg
Zulässiges Gesamtgewicht 200 kg (1)
(Person, Rollstuhl, max2)
Grenzwerte beim Anbau ab SB 36, max. Radsturz 5°
Geschwindigkeit vorwärts I rückwärts 5,5 km/h I 3 km/h
Reichweite mit einer Akku-Ladung bis 18 km (2)
Steigfähigkeit bis 20 % (3)
Akkumulatoren 2 x 12 V/16 Ah
Gleichstrommotor 24 V / 150 W

15
D
Geräuschangaben Der A-bewertete Schalldruckpegel
beträgt typischerweise unter 70 dB (A)
Schalt-/Betätigungskräfte
Wippe vorwärts: 3 N
Wippe rückwärts: 4 N
Panikschaltung vorwärts: 40 N
Panikschaltung rückwärts: 30 N
Tasten (EIN/AUS, Horn, Geschwindig-
keitsvorwahl): 0,74 N
Lager-/Betriebstemperatur: Gerät -20° C bis +60° C / -10° C bis +50° C
Lager-/Betriebstemperatur: Akku-Pack -20° C bis +60° C / -10° C bis +50° C
Vibrationsangaben
Der gewichtete Effektivwert der
Beschleunigung, dem die oberen
Körpergliedmaße ausgesetzt sind, liegt
typischerweise unter 2,5 m/s2.
Anwendungsklasse A, B
Aufkleber Seriennummer Antriebseinheit
(1) Maximale Zuladung gemäß Angaben des Rollstuhlherstellers beachten.
(2) Reichweite hängt nach ISO 7176-4 u.a. vom Gewicht der beförderten Person, dem Untergrund, dem Gelände-
prol, der Umgebungstemperatur etc. ab.
(3) bei einem zulässigen Gesamtgewicht von 130 kg! Brems-/Steigfähigkeit hängen außerdem von dem Untergrund,
dem Geländeprol, der Umgebungstemperatur etc. ab.
Technische Änderungen dienen dem Fortschritt und bleiben vorbehalten.

16
GB
2.2 Technical data
Technology max 2
Measurements
Power unit:
Height = 240 mm
Width = 475 mm
Depth = 185 mm
Front steering:
Height = 740 mm
Width = 195 mm
Depth = 140 mm
Weight
Power unit incl. grip and Cables
= 8.7 kg
Battery pack = 10.2 kg
Bag for the battery pack = 0.2 kg
Power cable = 0.2 kg
Charger = 0.3 kg
Front steering incl. bracket
= each 3.0 kg
Horizontal bar = 0.5 kg
Total weight (without wheelchair) =
26.1 kg
Total weight approved 200 kg (1)
(person, wheelchair, max 2)
Limiting values for mounting min. seat width 36, maximum wheel
camber 5%
Speed, forward/backward 5,5 km/h I 3 km/h
Range with one charge of the batteries up to 18 km (2)
Braking - / climbing capacity up to 20% (3)
Batteries 2 x 12 V/16 Ah
Direct current motor 24 V / 150 W

17
GB
Noise level The device‘s A weighted noise level lies
typically below 70 dB (A)
Keys
Rocker switch, forward; 3 N
Rocker switch, backward: 4 N
Panic switch, forward: 40 N
Panic switch, backward: 30 N
Keys: On/Off, horn, speed pre-selec-
tion): 0,74 N
Storing/operating temperatur: device -20° C up to +60° C / -10° C up to +50° C
Storing/operating temperatur: battery pack -20° C up to +60° C / -10° C up to +50° C
Vibrations
The weighted RMS value of accelera-
tion the upper body is exposed to lies
typically below 2,5 m/s2.
Class of application A, B
Sticker serial number Power unit
(1) Please observe the maximum load according to the wheelchair manufacturer’s stipulations.
(2) According to ISO 7176-4, the range depends on the person’s weight, the underground, the territory, the
temperature, etc.
(3) At an approved weight of 130 kg, the braking - / climbing capacity also depends on the underground, the
territory, the temperature, etc.
In the interest of progress we reserve the right for technical changes.

18
DGB
2.3 Mass-Skizze
475 mm
240 mm
740 mm
185 mm
195 mm
18
140 mm
2.3 Dimensioned sketch

19
DGB
2.4 Lieferumfang
Ladegerät
Räderpaar mit Zahnkranz
Akku-Pack
Akku-Tasche
Antriebseinheit
Griff
Bediengriff
Vorbaulenkung mit Halterung
und Querstange
2.4 Scope of delivery
Charger
Pair of wheels with toothed rings
Battery pack
Bag for the battery pack
Power unit
Grip
Control grip
Front steering with xture and
horizontal bar

20
DGB
2.5 Zubehör
Halterung
Speichenschutz
Akku-Pack
Mega-Akku-Pack
Tasche für Mega-Akku-Pack
Kfz-Spannungswandler
Kippstützen
Ankippbügel
Steckachsenräder mit Trommelbremse
Powerleitung (längere Ausführung)
2.5 Accessories
Bracket
Spokes‘ protection
Battery pack
Mega battery pack
Bag for the mega battery pack
Voltage converter for the car
Anti-tilt support
Tipping bar
Stud axle wheels with drum brakes
Power cable (extended version)
