A43/A44
INSTALLATION MANUAL
ABB AB
Cewe - Control
P O Box 1005, SE 611 29 NYKÖPING, Sweden
Telephone: [phone]
Telefax: [phone]
http://www.abb.com/lowvoltage
Installation manual 2CMC484003M0201, Version A, August 2011 Prod. ABB AB/Cewe-Control
English
Svenska
Norsk
Dansk
Suomi
Deutsch
Nederlands
Français
Español
Italiano
Português
Polski
Česky
Pyccкий
ﺔﻴﺑﺮﻌﻟا
Confi guration
Declaration of conformity
Installation guide

1
EN
A43/A44
INSTALLATION MANUAL
Contents
Disclaimer ......................................................................................... 2
Copyright........................................................................................... 2
Trademark......................................................................................... 2
Introduction ....................................................................................... 3
Product Overview.............................................................................. 3
Installation......................................................................................... 8
Installation Requirements.................................................................. 9
Troubleshooting ................................................................................ 9
Configuration..................................................................................... 9
Service and Maintenance................................................................ 10

2
Disclaimer
The information in this document is subject to change without notice
and should not be construed as a commitment by ABB AB. ABB AB as-
sumes no responsibility for any errors that may appear in this docu-
ment.
In no event shall ABB AB be liable for direct, indirect, special, incidental
or consequential damages of any nature or kind arising from the use of
this document, nor shall ABB AB be liable for incidental or consequen-
tial damages arising from use of any software or hardware described in
this document.
Copyright
This document and parts thereof must not be reproduced or copied
without written permission from ABB AB, and the contents thereof must
not be imparted to a third party nor used for any unauthorized purpose.
The software or hardware described in this document is furnished un-
der a license and may be used, copied, or disclosed only in accordance
with the terms of such license.
© Copyright 2011 ABB AB. All rights reserved.
Trademark
ABB AB is a registered trademark of the ABB Group. All other brand or
product names mentioned in this document may be trademarks or reg-
istered trademarks of their respective holders.

3
EN EN
Introduction

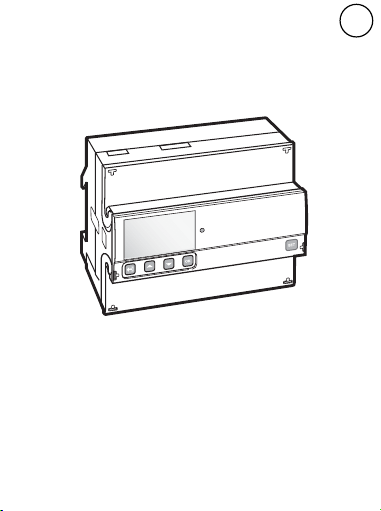

The A43/A44 meters are electricity meters for DIN-rail mounting in dis-
tribution boards or small enclosures. The meters are connected directly
and/or via external current and voltage transformers.
Read the information in this manual carefully before you install the
equipment.

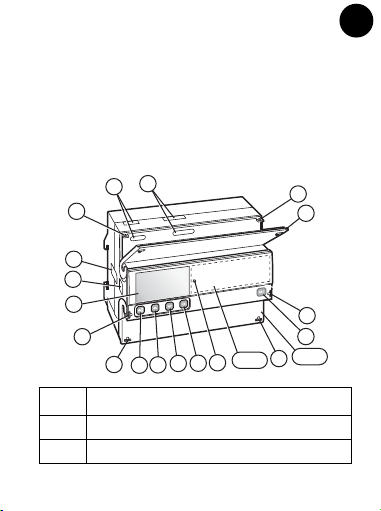

Product Overview
Part Description
1 Terminal for communication connection
2 Terminal for I/O connection
2
1
3
17
16
15
3
314 13 12 11 59,10 7,8
3
3
6
4
3

4
3 Sealing point.
4 Sealable terminal cover with printed wiring diagram
5 LED, flashes in proportion to the energy measured
6 Set button
7 Sealable terminal cover with printed wiring diagram
8 Terminal block
9 Sealable cover
10 Product data
11 OK button
12 Down button
13 Up button
14 Exit button
15 LCD
16 IR Interface
17 Sealing
Part Description

5
EN EN
Technical Data Direct connected Transformer conn.
Voltage
Voltage 3x57.7-288/100-500 V (-20% - +15%)
3x100-400/173-690 V (-20%- +15%)
Terminal wire area
Tightening torque
1 - 25 mm²
2.5 Nm
0.5 - 10 mm²
2 Nm
Current
- base Ib
- rated In
- reference Iref
- maximum Imax
- minimum Imin
5 A
5 A
80 A
0.25 A
1 A
1 A
6 A
0.02 A
Frequency 50 or 60 Hz ± 5%
Accuracy 1%, 2% 0.5%, 1%
Material Polycarbonate in transparent front glass,
casing and terminal cover. Glass reinforced
polycarbonate in terminal block.
Operating temp. -40 °C - +70 °C
Storage temp. -40 °C - +85 °C
Humidity 75% yearly average, 95% on 30 days/year
Resistance to heat Terminal 960°C, cover 650°C (IEC 60695-
2-1)

6
Outputs
Current 2 - 100 mA
Voltage 24VAC - 240VAC, 24VDC - 240VDC. For me-
ters with only 1 output 5 - 40VDC.
Pulse frequency 1 imp/MWh - 9999 imp/Wh
Pulse length 10 - 990 ms
Terminal wire area 0.5 - 1 mm²
Tightening torque 0.25 Nm
Comm. terminal
Terminal wire area 0.5 - 1 mm²
Tightening torque 0.25 Nm
Transformer ratios
Voltage ratio
Current ratio
Max tot. transf. ratio
1-9999
1-9999
999999
Pulse indicator(LED)
Red LED/freq. 1000 imp/kWh
Pulse width 40 ms
Technical Data Direct connected Transformer conn.

7
EN EN
Installation
For information about how to mount and install the equipment, follow
the instructions in the Installation Guide at the end of this manual.
E Warning – Working with high voltage is potentially lethal. Per-
sons subjected to high voltage may suffer cardiac arrest, burn
injuries, or other severe injuries. To avoid such injuries, make
EMC compatibility
Impulse voltage test 6 kV 1.2/50μs (IEC 60060-1)
Surge voltage test 4 kV 1.2/50μs (IEC 61000-4-5)
Fast trans. burst test 4 kV ( IEC 61000-4-4 )
Immunity HF-fields 80 MHz - 2 GHz at 10 V/m (IEC61000-4-3)
Immunity conducted 150kHz – 80MHz ( IEC 61000-4-6 )
RF Emission EN 55022, class B (CISPR22)
ESD 15 kV ( IEC 61000-4-2 )
Standards IEC 62052-11, IEC 62053-21 class 1 & 2,
IEC 62053-22 class 0.5s, IEC 62053-23
class 2, IEC 62054-21, GB/T 17215.211-
2006, GB/T 17215.321-2008 class 1 & 2,
GB/T 17215.322-2008 class 0.5s, GB
4208-2008, EN 50470-1, EN 50470-3 cat-
egory A,B & C
Technical Data Direct connected Transformer conn.

8
sure to disconnect the power supply before you start the instal-
lation.
Electrical equipment should only be installed, accessed, ser-
viced and maintained by qualified electrical personnel.
E Warning – For safety reasons it is recommended that the
equipment is installed in a way that makes it impossible to
reach or touch the terminal blocks by accident.
The best way to make a safe installation is to install the unit in
an enclosure. Further, access to the equipment should be lim-
ited through use of lock and key, controlled by qualified electri-
cal personnel.
W Warning – The meters must always be protected by fuses on
the incoming side.
In order to allow for maintenance of transformer rated meters,
it is recommended that there should be a short circuiting device
installed near the meter.
Do not operate the equipment outside the specified technical
data.
Installation Requirements
To comply with the protection requirements the meter must be
mounted in protection class IP 51 enclosures, or better, according to
IEC 60259.
Meters with wireless communication should not be installed closer
than 20 cm from people.

9
EN EN
Troubleshooting
If any of the following icons,W C V, appear in the display after the
installation has been completed and power has been connected to the
meter, refer to the A43/A44 User Manual for detailed information.
Configuration
To configure the meter and change the default settings, follow the in-
structions in the Configuration Guide at the end of this manual.
Default Settings
The following table lists the default settings of the meter that normally
needs to be changed. Check the settings to see if any of them needs to
be changed.
N Note – For all other settings, including communication default
settings, refer to the A43/A44 User Manual.
Parameter Direct connected Transformer conn.
Clock xxxxxx xxxxxx
Ratios CT ---- 1
Ratios VT --- 1
Pulse frequency 100 10
Pulse length 100ms 100ms
No. of wires 4 4

10
Service and Maintenance
The meter contains no parts that can be repaired or exchanged. A bro-
ken meter must be replaced.
If the meter needs to be cleaned, use a lightly moistened cloth and a
mild detergent to wipe it.
C Caution – Be careful that no liquid gets into the meter since it
may damage the equipment.

1
SV
A43/A44
INSTALLATIONSMANUAL
Innehåll
Friskrivning........................................................................................ 2
Copyright........................................................................................... 2
Varumärke......................................................................................... 2
Introduktion ....................................................................................... 3
Produktöversikt ................................................................................. 3
Installation......................................................................................... 8
Installationskrav ................................................................................ 9
Felsökning......................................................................................... 9
Konfigurering..................................................................................... 9
Service och underhåll...................................................................... 10

2
Friskrivning
Informationen i detta dokument är föremål för ändringar utan föregå-
ende meddelande och ska inte betraktas som ett åtagande från ABB
AB. ABB AB tar inte något ansvar för fel som kan uppträda i detta doku-
ment.
I inget fall ska ABB AB vara ansvarig för direkta, indirekta, speciella,
oförutsedda eller följdskador av något slag eller typ som uppkommer
vid användning av detta dokument, ej heller ska ABB AB vara ansvarig
för oförutsedda eller följdskador som uppkommer vid användning av
mjukvara eller hårdvara som beskrivs i detta dokument.
Copyright
Detta dokument och delar därav får inte reproduceras eller kopieras
utan skriftligt tillstånd från ABB AB, och innehållet däri får inte vidare-
befordras till tredje part eller användas för något icke godkänt syfte.
Den mjukvara eller hårdvara som beskrivs i detta dokument tillhanda-
hålls under licens och får endast användas, kopieras eller röjas i enlig-
het med villkoren i licensen.
© Copyright 2011 ABB AB. Alla rättigheter förbehållna.
Varumärke
ABB AB är ett registrerat varumärke tillhörande ABB-koncernen. Alla
övriga märkes- eller produktnamn som nämns i detta dokument kan
vara varumärken eller registrerade varumärken som tillhör respektive
innehavare.

3
SV SV
Introduktion
A43/A44-mätarna är elektricitetsmätare för montering på DIN-skena i
undercentraler eller mindre skåp. Mätarna ansluts direkt och/eller via
externa ström- och spänningstransformatorer.
Läs informationen i denna manual noggrant innan du installerar utrust-
ningen.
Produktöversikt
Del Beskrivning
1 Uttag för kommunikationsanslutning
2 Uttag för I/O-anslutning
2
1
3
17
16
15
3
314 13 12 11 59,10 7,8
3
3
6
4
3

4
3 Plomberingspunkt.
4 Plomberingsbart täcklock med tryckt kopplingsschema
5 Lysdiod, blinkar i förhållande till uppmätt energi
6 SET-knapp
7 Plomberingsbart täcklock med tryckt kopplingsschema
8 Anslutningsplint
9 Förseglingsbart täcklock
10 Produktdata
11 OK-knapp
12 Ner-knapp
13 Upp-knapp
14 Tillbaka-knapp
15 Display
16 IR-gränssnitt
17 Plombering
Del Beskrivning

5
SV SV
Tekniska data Direktkopplad Trafokopplad
Spänning
Spänning 3 × 57,7–288/100–500 V (-20 % – +15 %)
3 × 100–400/173–690 V (-20 % – +15 %)
Kabeldimension
Åtdragningsmoment
1–25 mm²
2,5 Nm
0,5–10 mm²
2 Nm
Strömstyrka
- bas Ib
- nominell In
- referens Iref
- maximum Imax
- minimum Imin
5 A
5 A
80 A
0,25 A
1 A
1 A
6 A
0,02 A
Frekvens 50 eller 60 Hz ±5 %
Noggrannhet 1 %, 2 % 0,5 %, 1 %
Material Polykarbonat i transparent frontglas, hölje
och täcklock. Glasfiberförstärkt polykarbo-
nat i anslutningsplint.
Drifttemp. -40 °C – +70 °C
Lagringstemp. -40 °C – +85 °C
Fuktighet 75 % årsgenomsnitt, 95 % under 30 dagar/år
Motståndskraft
mot värme
Uttag 960 °C, lock 650 °C (IEC 60695-2-1)

6
Utgångar
Strömstyrka 2–100 mA
Spänning 24VAC – 240VAC, 24VDC – 240VDC. För
mätare med endast 1 utgång 5–40VDC.
Pulsfrekvens 1 puls/MWh – 9999 puls/Wh
Pulslängd 10–990 ms
Kabeldimension 0,5–1 mm²
Åtdragningsmoment 0,25 Nm
Komm.uttag
Kabeldimension 0,5–1 mm²
Åtdragningsmoment 0,25 Nm
Transformatoroms.
Spänningsoms.
Strömstyrkeoms.
Max tot. transf.oms.
1–9999
1–9999
999999
Pulsindikator
(lysdiod)
Röd lysdiod/frekv. 1000 puls/kWh
Pulsbredd 40 ms
Tekniska data Direktkopplad Trafokopplad

7
SV SV
EMC-kompatibilitet
Pulsspänningstest 6 kV 1,2/50μs (IEC 60060-1)
Överspänningstest 4 kV 1,2/50μs (IEC 61000-4-5)
Snabba transienter
och pulsskurar
4 kV (IEC 61000-4-4)
Immunitet HF-fält 80 MHz – 2 GHz vid 10 V/m (IEC61000-4-3)
Immunitet
ledningsburen
150kHz – 80MHz (IEC 61000-4-6)
RF-emission EN 55022, klass B (CISPR22)
ESD 15 kV (IEC 61000-4-2)
Standarder EC 62052-11, IEC 62053-21 klass 1 & 2,
IEC 62053-22 klass 0,5s, IEC 62053-23
klass 2, IEC 62054-21, GB/T 17215.211-
2006, GB/T 17215.321-2008 klass 1 & 2,
GB/T 17215.322-2008 klass 0,5s, GB
4208-2008, EN 50470-1, EN 50470-3
kategori A, B & C
Tekniska data Direktkopplad Trafokopplad

8
Installation
För information om hur utrustningen monteras och installeras, följ in-
struktionerna i Installationsguiden i slutet av denna manual.
E Varning – Arbete med högspänning är potentiellt livsfarligt.
Personer som utsätts för högspänning kan utsättas för hjärtstil-
lestånd, brännskador eller andra allvarliga skador. Se till att
koppla bort strömtillförseln innan du startar installationen, för
att undvika sådana skador.
Elektrisk utrustning får endast installeras, vara tillgänglig för,
skötas och underhållas av kvalificerad elektriker.
E Varning – Av säkerhetsskäl rekommenderar vi att utrustningen
installeras på ett sätt som gör det omöjligt att nå eller vidröra
anslutningsplintarna av misstag.
Bästa sättet att göra en säker installation är att installera enhe-
ten i ett skåp. Dessutom ska åtkomst till utrustningen begrän-
sas genom användning av lås med nyckel, kontrollerat av
kvalificerad elektriker.
W Varning – Mätarna måste alltid skyddas med säkringar på in-
kommande sida.
För att tillåta underhåll av mätare avsedda för transformatorer,
rekommenderar vi att det ska finnas en kortslutningsanordning
installerad nära mätaren.
Använd inte utrustningen utanför specificerade tekniska data.

9
SV SV
Installationskrav
För att uppfylla skyddskraven måste mätaren vara monterade i skåp av
skyddsklass IP 51, eller bättre, enligt IEC 60259.
Mätare med trådlös kommunikation får inte installeras närmare än
20 cm från människor.
Felsökning
Om någon av följande ikoner, W C V, visas i displayen efter att in-
stallationen har slutförts och strömmen har anslutits till mätaren, se
A43/A44 Användarmanual för detaljerad information.
Konfigurering
Vid konfigurering av mätaren och ändring av standardinställningar, följ
instruktionerna i Konfigurationsguiden i slutet av denna manual.
