AEG SWD81800G0 User manual

SWD81800G0
SWD81800L0
NL
WIJNKELDER GEBRUIKSAANWIJZING
2
EN
WINE CELLAR USER MANUAL
23
PT
GARRAFEIRA MANUAL DE INSTRUÇÕES
43
ES
BODEGA MANUAL DE INSTRUCCIONES
63

VOOR PERFECTE RESULTATEN
Bedankt dat u voor dit AEG product heeft gekozen. Dit
apparaat is ontworpen om vele jaren uitstekend te
presteren, met innovatieve technologieën die het leven
gemakkelijker helpen maken – functies die gewone
apparaten wellicht niet hebben. Neem een paar minuten
de tijd om het door te lezen zodat u er optimaal van kunt
profiteren.
ACCESSOIRES EN VERBRUIKSARTIKELEN
In de AEG webshop vindt u alles wat u nodig heeft om al
uw apparaten van AEG mooi te houden en perfect te
laten functioneren. Ook vindt u hier een groot aantal
accessoires die zijn ontworpen en gebouwd volgens de
hoge kwaliteitsnormen die u verwacht, van speciaal
kookgerei tot bestekmandjes en van flessenhouders tot
waszakken…
Bezoek onze webshop op
www.aeg.com/shop
2

INHOUD
4 Veiligheidsinformatie
7 Bedieningspaneel
8 Het eerste gebruik
9 Dagelijks gebruik
11 Reiniging en onderhoud
13 Problemen oplossen
16 Technische gegevens
16 Montage
20 Geluiden
22 Het milieu
In deze gebruiksaanwijzing worden de
volgende symbolen gebruikt:
Belangrijke informatie over uw persoonlijke
veiligheid en informatie over het voorkomen
van schade aan het apparaat.
Algemene informatie en tips
Milieu-informatie
Wijzigingen voorbehouden
Inhoud 3

VEILIGHEIDSINFORMATIE
In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van
belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiks-
aanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissin-
gen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het
apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzienin-
gen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt
verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur ge-
bruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.
Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen
uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door
het niet opvolgen van de aanwijzingen veroorzaakt is.
Veiligheid van kinderen en kwetsbare mensen
• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen)
met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis,
tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon
of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van
het apparaat.
Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.
• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voedingskabel
door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kin-
deren een elektrische schok krijgen of zichzelf in het apparaat opsluiten.
• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat
vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor
dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt
dat kinderen er in opgesloten kunnen raken.
Algemene veiligheid
WAARSCHUWING!
Houd de ventilatieopeningen altijd vrij van obstructies; dit geldt zowel voor losstaande als
ingebouwde modellen.
• Dit apparaat is uitsluitend bedoeld voor het bewaren van wijn.
• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te ver-
snellen.
• Gebruik geen andere elektrische apparaten (bijvoorbeeld roomijsmachines) in koelkasten,
tenzij ze voor dit doel goedgekeurd zijn door defabrikant.
• Let op dat u het koelcircuit niet beschadigt.
• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat. Dit is
een natuurlijk gas dat weliswaar milieuvriendelijk is, maar ook uiterst ontvlambaar.
4Veiligheidsinformatie

Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het
apparaat niet beschadigd zijn geraakt.
Indien het koelcircuit beschadigd is:
– open vuur en ontstekingsbronnen vermijden,
– de ruimte waar het apparaat zich bevindt, grondig ventileren
• Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op eni-
gerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een
elektrische schok veroorzaken.
WAARSCHUWING!
Alle elektrische onderdelen (netsnoer, stekker, compressor) mogen uitsluitend worden ver-
vangen door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.
1. Het netsnoer mag niet worden verlengd.
2. Controleer of de stekker niet wordt platgedrukt of beschadigd door de achterkant
van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en
brand veroorzaken.
3. Controleer of u de stekker van het apparaat kunt bereiken.
4. Trek niet aan het snoer.
5. Als de stekker loszit, steek hem dan niet in het stopcontact. Dan bestaat er een risico
op een elektrische schok of brand.
6. U mag het apparaat niet gebruiken zonder de afdekking van hetlampje1) voor de
binnenverlichting.
• Dit apparaat is zwaar. Wees voorzichtig wanneer u het apparaat verplaatst.
• Haal geen artikelen uit het vriesvak of raak ze niet aan wanneer uw handen vochtig/nat
zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.
• Stel het apparaat niet langdurig bloot aan direct zonlicht.
•Gloeilampjes 2) dat in dit apparaat wordt gebruikt, is een speciaal lampje voor huishou-
delijke apparaten. De lampjes zijn niet geschikt voor de verlichting van ruimtes.
Dagelijks gebruik
• Zet geen hete potten op de kunststof onderdelen in het apparaat.
• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.
• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat
met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.
Onderhoud en reiniging
• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds-
handelingen verricht.
• Maak het apparaat niet schoon met metalen voorwerpen.
• Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Gebruik een
kunststof schraper.
1) Als er een afdekking voor het lampje is voorzien
2) Het lampje
Veiligheidsinformatie 5

• Controleer de afvoer in de koelkast regelmatig op dooiwater. Maak de afvoer, indien no-
dig, schoon. Als de afvoer verstopt is, zal er water op de bodem van het apparaat liggen.
Installatie
Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen
nauwgezet te worden opgevolgd.
• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan
als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u
het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.
• Wij adviseren u om 4 uur te wachten voordat u het apparaat aansluit, dan kan de olie
terugvloeien in de compressor.
• Rond het apparaat dient adequate luchtcirculatie te zijn, anders kan dit tot oververhit-
ting leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de
installatie opvolgen.
• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voor-
komen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en
brandwonden veroorzaken.
• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.
• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.
•Sluit het apparaat alleen aan op een drinkwaterleiding. 3)
Onderhoud
• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van on-
derhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektri-
cien of competent persoon.
• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er
dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
Bescherming van het milieu
Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit
en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het
normale huishoudelijke afval. Het isolatieschuim bevat ontvlambare gassen: het apparaat
moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale over-
heidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de
achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die
voorzien zijn van het symbool zijn recyclebaar.
3) Indien er een wateraansluiting voorzien is.
6Veiligheidsinformatie

BEDIENINGSPANEEL
1
2345678
1Display
2Onderste vak temperatuur hoger toets
3Onderste vak temperatuur lager toets
4Alarmknop
5Lichtknop
6Bovenste vak temperatuur hoger toets
7Bovenste vak temperatuur lager toets
8Toets om het apparaat ON/OFF te zetten
Het is mogelijk om het vooraf ingestelde geluid van toetsen te wijzigen in een hard geluid
door de lichtknop en de toets om de temperatuur kouder te zetten, tegelijkertijd gedurende
enkele seconden in te drukken. U kunt deze wijziging ongedaan maken.
Display
min
45
321
1Indicatielampje bovenste vak
2Temperatuur- en timerindicator van het bovenste vak
3Indicatielampje temperatuur onderste vak
4Indicatielampje onderste vak
5Alarmlampje
Inschakelen
Ga als volgt te werk om het apparaat in te schakelen:
1. Steek de stekker in het stopcontact.
2. Druk op de ON/OFF -knop als het display uit is.
3. Als "dEMo" op het display verschijnt, staat het apparaat in demonstratiemodus. Zie
'Problemen oplossen'.
4. Het temperatuurlampje toont de ingestelde standaardtemperatuur.
Zie 'Temperatuurregeling' om een andere temperatuur in te stellen.
Bedieningspaneel 7

Uitschakelen
Ga als volgt te werk om het apparaat uit te schakelen:
1. Druk op de ON/OFF-knop voor 5 seconden.
2. Het display wordt uitgeschakeld.
3. Trek de stekker uit het stopcontact om de stroomtoevoer naar het apparaat af te slui-
ten.
Temperatuurregeling
De ingestelde temperatuur van de wijnkelder kan worden aangepast door op de thermo-
staatknoppen te drukken.
De temperatuurweergave toont de ingestelde temperatuur.
De ingestelde temperatuur zal binnen 24 uur worden bereikt.
Zie "Dagelijk gebruik - Rangschikking van de wijn".
Na een stroomonderbreking blijft de ingestelde temperatuur opgeslagen.
Lichtknop
Indien u het licht wilt laten branden terwijl de deur gesloten is, hoeft u alleen maar de deur
open en weer dicht te doen, de verlichting blijft dan automatisch gedurende 10 minuten
AAN
Als u de verlichting wilt uitschakelen voordat deze automatisch uitgaat, opent u de deur en
drukt u op de lichtknop.
De verlichting heeft geen negatieve invloed op de kwaliteit van de wijn.
Alarm bij open deur
Als de deur enkele minuten heeft opengestaan, klinkt er een geluidsalarm. De alarmtoe-
stand bij geopende deur wordt aangegeven door:
• Knipperende alarmindicator
• Zoemer
Als de normale omstandigheden zijn hersteld (deur gesloten), wordt het geluidsalarm uitge-
schakeld.
Tijdens het alarm kan de zoemer worden uitgeschakeld door op een willekeurige knop te
drukken.
HET EERSTE GEBRUIK
De binnenkant schoonmaken
Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne
accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een
nieuw product weg te nemen. Droog daarna grondig af.
Gebruik geen oplosmiddelen of schuurmiddelen. Deze beschadigen de lak.
If “dEMo” verschijnt op het display, het apparaat staat in de demonstratiestand. Raadpleeg
de paragraaf "Problemen oplossen".
8Het eerste gebruik

DAGELIJKS GEBRUIK
Rangschikking van de wijn
Bovenste compartiment:
De temperatuur kan worden ingesteld tussen de +6 °C en +11°C. Deze ruimte is ideaal voor
wijnen, vooral nieuwe rode en witte wijnen, die onmiddellijk gedronken worden. Deruimten
werken elk met een ander temperatuurbereik.
Onderste compartiment:
De temperatuur kan worden ingesteld tussen de +12 °C en +18 °C. Deze ruimte is ideaal
voor het bewaren en verfijnen van rode of witte wijnen gedurende langere perioden.
De temperaturen in dit vak zijn geschikt voor het bewaren van gerijpte en volle wijnen.
Leg de flessen zo neer dat de kurken niet uitdrogen.
Bewaar de wijn in het donker. De deur van de koelkast is vervaardigd van dubbelverduiste-
rings- en anti-UV-glas om de wijn te beschermen tegen licht, in het geval dat de koelkast in
een goed verlichte ruimte staat.
Vermijd het te vaak of te lang inschakelen van de verlichting van het apparaat. Wijnen kunt
u beter in het donker bewaren.
Ga zorgvuldig om met de flessen, zodat de wijn niet wordt geschud.
Let op de aanbevelingen en de adviezen die u bij aanschaf hebt gekregen of die zijn vermeld
in de documentatie over de kwaliteit, de duurzaamheid en de optimale bewaartemperatuur
van de wijn.
Suggesties voor de conservering
De conserveringsduur van de wijn is afhankelijk van de rijping, van de druivensoort, het al-
coholgehalte en van het percentage fructose en tannine van de wijn. Controleer bij aan-
koop of de wijn al gerijpt is of dat dit na verloop van tijd beter wordt.
Aanbevolen bewaartemperaturen:
• Voor champagne en mousserende wijnen, bij 6 tot 8°C
• Voor witte wijnen, bij 10 tot 12°C
• Voor rosé en lichtrode wijnen, bij 12 tot 16°C
Dagelijks gebruik 9

• Gerijpte rode wijnen, bij 14 tot 16°C
Als u verschillende flessen boven op elkaar stapelt, zorg er dan voor datdeze het koelele-
ment van de koelkast niet raken.
Legplateaus van de wijnkelder
De legplateaus kunnen verwijderd worden om ze
te reinigen.
Flessenrek van de wijnkelder
Verwijder het legplateau en schuif het rek in de
twee geleiders.
Op de legplanken met flessenrekken is het maxi-
male gewicht 30 kg.
Het onderste vak is voorzien van een mand die
gebruikt kan worden voor het rechtop en schuin
plaatsen van de flessen.
10 Dagelijks gebruik

Luchtbevochtiger
De juiste luchtvochtigheid is cruciaal voor het correct bewaren van wijn.
Uw wijnkelder beschikt over een speciale luchtbevochtiger, die de luchtvochtigheid in het
apparaat verhoogt.
Verspreid de lavastenen die zijn meegeleverd
langs de smalle lade, zoals in de afbeelding te zien
is. Vul de lade dan met water tot de helft van de
capaciteit.
Bij normale werking worden de lavastenen regel-
matig door het water bevochtigd. Controleer re-
gelmatig of er zich nog water in de lade bevindt
en vul zo nodig water bij.
Merk op dat als de luchtvochtigheid in de ruimte
waarin uw apparaat is geïnstalleerd, bijzonder
hoog is, dan heeft de binnenkant van uw wijnkel-
der ook een relatief hogere luchtvochtigheid.
Dit kan leiden tot flessen die damp bevatten wan-
neer de deur wordt geopend of etiketten die los-
komen. Verlaag in een dergelijk geval de hoeveel-
heid water in de lade dienovereenkomstig.
Circulatielucht
Het koelvak is voorzien van een speciale AIR-
LIGHT-ventilator die automatisch gaat werken
naar aanleiding van de thermostaatinstellingen of
de omgevingstemperatuur.
REINIGING EN ONDERHOUD
LET OP!
Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact
trekken.
Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen
uitgevoerd worden door bevoegde technici.
Reiniging en onderhoud 11

Periodieke reiniging
Het apparaat moet regelmatig worden schoongemaakt:
• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat
ze schoon zijn en vrij van restjes zijn.
• spoel ze af en maak ze grondig droog.
Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of bescha-
dig ze niet.
Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproduc-
ten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het opper-
vlak beschadigen en een sterke geur achterlaten.
Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat
schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat ver-
beteren en het elektriciteitsverbruik besparen.
Zorg ervoor dat u het koelsysteem niet beschadigt.
Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in
dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de
buitenkant van dit apparaat alleen schoon te maken metwarm water met een beetje af-
wasmiddel.
Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.
Het ontdooien van de koelkast
Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch
van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een
speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar
het verdampt.
Het is belangrijk om het afvoergaatje van het
dooiwater in het midden van het koelvak regel-
matig schoon te maken, om te voorkomen dat het
water overloopt en op het voedsel in de koelkast
gaat druppelen. Gebruik daarvoor de speciale rei-
niger, die al in het afvoergaatje zit.
12 Reiniging en onderhoud

Periodes dat het apparaat niet gebruikt wordt
Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voor-
zorgsmaatregelen:
•trek de stekker uit het stopcontact
• verwijder al het voedsel,
•ontdooi de koelkast4), en maak het apparaat en alle accessoires schoon,
• laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te
voorkomen.
Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om
te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt.
PROBLEMEN OPLOSSEN
WAARSCHUWING!
Haal de stekker uit het stopcontact voordat u problemen gaat oplossen.
Alleen een gekwalificeerd elektrotechnicus of een bevoegd persoon mag problemen oplos-
sen die niet in deze handleiding beschreven zijn.
Probleem Mogelijke oorzaak Oplossing
Het apparaat werkt niet.
Het lampje brandt niet. Het apparaat is uitgeschakeld. Schakel het apparaat in.
De stekker zit niet goed in het
stopcontact. Steek de stekker goed in het stop- contact.
Het apparaat krijgt geen stroom.
Er staat geen spanning op het
stopcontact.
Sluit een ander elektrisch appa-
raat op het stopcontact aan.
Neem contact op met een gekwa-
lificeerd elektricien.
Het lampje werkt niet. Het lampje staat in de stand-by
stand. Sluit en open de deur.
Het lampje is stuk. Zie 'Het lampje vervangen'.
De compressor werkt con-
tinu. De temperatuur is niet goed in- gesteld. Stel een hogere temperatuur in.
De deur is niet goed gesloten. Zie 'De deur sluiten'.
De deur is te vaak geopend. Laat de deur niet langer dan no-
dig openstaan.
De temperatuur van het product
is te hoog. Laat het product afkoelen tot ka- mertemperatuur voordat u het
opbergt.
De omgevingstemperatuur is te
hoog. Verlaag de omgevingstempera- tuur.
4) Indien nodig,
Problemen oplossen 13

Probleem Mogelijke oorzaak Oplossing
Er loopt water over de
achterkant van het appa-
raat.
Tijdens het automatische ont-
dooiproces ontdooit de rijp te-
gen de achterwand.
Dit is normaal.
Er loopt water in het ap-
paraat. De waterafvoer is verstopt. Reinig de waterafvoer.
Producten verhinderen dat wa-
ter in de wateropvangbak kan
stromen.
Zorg ervoor dat de producten de
achterwand niet raken.
Er loopt water over de
vloer. De dooiwaterafvoer loopt niet in de verdamperbak boven de com-
pressor.
Maak de dooiwaterafvoer vast op
de verdamperbak.
De temperatuur in het ap-
paraat is te laag. De thermostaatknop is niet goed ingesteld. Stel een hogere temperatuur in.
De temperatuur in het ap-
paraat is te hoog. De thermostaatknop is niet goed ingesteld. Stel een lagere temperatuur in.
De deur is niet goed gesloten. Zie 'De deur sluiten'.
Er zijn veel flessen tegelijk opge-
slagen. Bewaar minder flessen tegelijker- tijd.
Er is geen koude luchtcirculatie
in het apparaat aanwezig. Zorg ervoor dat er koude luchtcir- culatie in het apparaat aanwezig
is.
dEMo verschijnt op het
display. Het apparaat staat in de demon- stratiestand (dEMO) Houd de knop Alarm ongeveer 10 seconden ingedrukt tot er een
lang zoemgeluid klinkt en het dis-
play even uit gaat: het apparaat
gaat weer werken.
Er wordt een vierkantje
boven-of onderin het
temperatuurdisplay weer-
gegeven.
Er is een fout opgetreden in de
temperatuurmeting. Neem contact op met de klanten- service (het koelsysteem blijft
werken om uw levensmiddelen
koud te houden, maar de tempe-
ratuur kan niet aangepast wor-
den).
De lamp vervangen van de wijnkelder
1. Trek de stekker uit het stopcontact.
14 Problemen oplossen

2. Verwijder het lampenkapje door het
naar binnen te drukken met bijvoorbeeld
een schroevendraaier om de achterste
haken vrij te geven.
Maak tegelijkertijd het middelste haakje
los en schuif het dekseltje in de richting
van de pijl.
3. Vervang het kapotte lampje door een
nieuwe van hetzelfde type en dezelfde
eigenschappen en speciaal ontworpen
voor huishuidelijke apparaten.
4. Plaats de afdekking van het lampje te-
rug.
5. Steek de stekker in het stopcontact.
6. Open de deur. Controleer of het lampje
gaat branden.
De deur sluiten
1. Maak de afdichtingen van de deur schoon.
2. Stel de deur, indien nodig, af. Raadpleeg "Montage".
3. Vervang, indien nodig, de defecte deurafdichtingen. Neem contact met de service-af-
deling.
Problemen oplossen 15

TECHNISCHE GEGEVENS
Afmetingen van de uitsparing
Hoogte 1780 mm
Breedte 560 mm
Diepte 550 mm
Spanning 230-240 V
Frequentie 50 Hz
De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat
en op het energielabel.
MONTAGE
Opstelling
WAARSCHUWING!
Als u een oud apparaat weggooit dat voorzien is van een deurslot of vergrendeling, zorg er
dan voor dat dit onbruikbaar gemaakt wordt, zodat kinderen er niet in opgesloten kunnen
raken.
De stekker van het apparaat moet na installatie toegankelijk zijn.
Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de
klimaatklasse die vermeld is op het typeplaatje van het apparaat:
Klimaatklasse Omgevingstemperatuur
SN +10°C tot + 32°C
N+16°C tot + 32°C
ST +16°C tot + 38°C
T+16°C tot + 43°C
Elektrische aansluiting
Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje over-
eenkomen met de stroomtoevoer in uw huis.
Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit
doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aar-
depunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd
elektricien.
De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheids-
maatregelen niet worden nageleefd.
Dit apparaat voldoet aan de EU. richtlijnen.
16 Technische gegevens

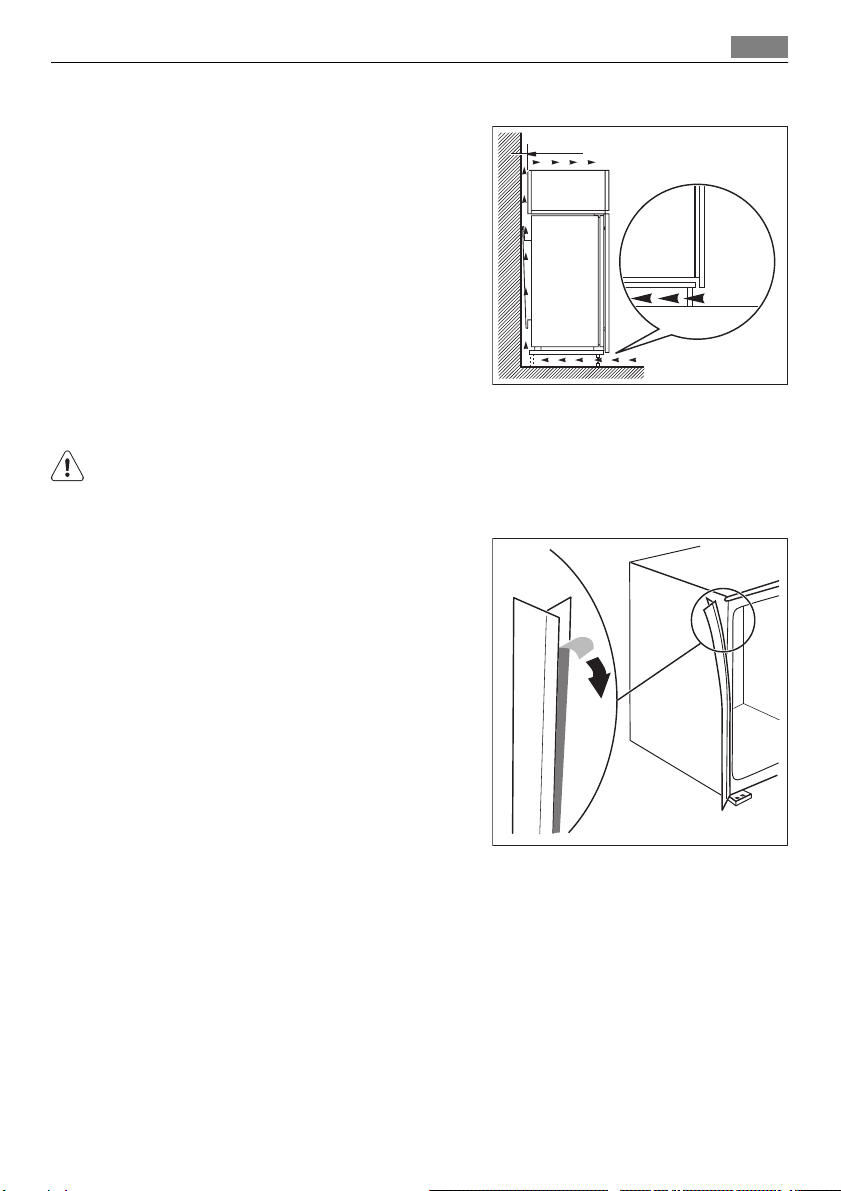

Ventilatievereisten
De luchtstroom achter het apparaat moet vol-
doende zijn.
Het apparaat installeren
LET OP!
Zorg ervoor dat het aansluitsnoer vrij kan bewegen.
Ga als volgt te werk:
1. Bevestig de zelfklevende afdichtstrip op
het apparaat zoals aangegeven in de af-
beelding.
50 mm min.
200 cm2
min.
200 cm2
Montage 17

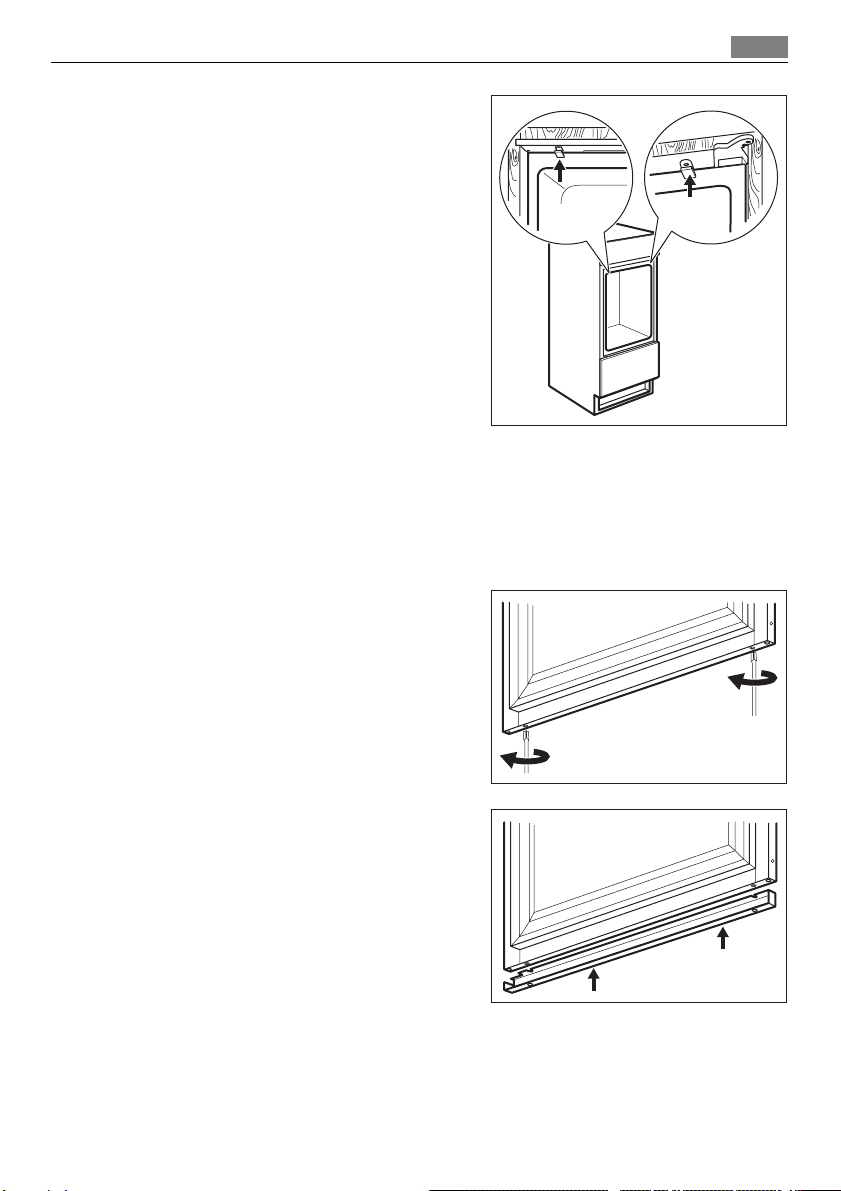

2. Installeer het apparaat in de nis.
3. Bevestig het apparaat met 4 schroeven
aan de nis.
18 Montage

4. Bevestig de afdekkingen op de schroe-
ven.
Voer een eindcontrole uit en verzeker u ervan dat:
• Alle schroeven zijn aangedraaid.
• de afdichtingsstrip goed bevestigd is aan de kast.
• De deur goed open en dicht gaat.
Montage-instructies voor het onderste deel van de deur
1. Draai met de deur open de twee schroe-
ven los in het onderste deel zonder ze
helemaal los te draaien.
2. Plaats de stalen compensator zoals
weergegeven in de afbeelding en plaats
het bovenste deel onder de kop van de
schroeven.
Montage 19

3. Breng de compensator op één lijn met
het stalen deurpaneel en draai de
schroeven vast.
4. Plaats de stalen carter in de compensa-
tor zoals aangegeven in de afbeelding.
GELUIDEN
Tijdens normaal gebruik hoort u geluiden (compressor, koelmiddelcirculatie).
BRRR!
HISSS!
CLICK!
BLUBB!
CRACK!
SSSRRR!
OK
CLICK!
CLICK!
20 Geluiden
