Betriebsanleitung
CO2-Sensor
Typ: CO2-Sensor F
Typ: CO2-Sensor

2
Über diese Betriebsanleitung
DE
CO2-Sensor (F)
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt den CO²-Sensor (im folgenden auch
„Produkt“). Diese Betriebsanleitung ist Teil des Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden
Unterlagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.

3
Informationen zur Sicherheit
DE
CO2-Sensor / CO2-Sensor F
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes
geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten.
Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim-
mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie
befolgt werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam,
die bei Nichtbeachtung Sachschäden zur Folge haben kann.

4
Informationen zur Sicherheit
DE
CO2-Sensor (F)
2.2 Bestimmungsgemäße Verwendung
Dieses Produkt eignet sich ausschließlich zur Messung und Anzeige des
Kohlendioxidgehalts in der Raumluft.
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechende dem Ergebnis alle erforderlichen
Sicherheitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Fol-
gen eines Einbaus oder einer Integration des Produkts in ein System oder in
eine Anlage.
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor-
men und Sicherheitsvorschriften durch.
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Explosionsgefährdete Umgebung.
- Bei Betrieb in explosionsgefährdeten Bereichen kann Funkenbildung zu
Verpuffungen, Brand oder Explosionen führen
• In Feuchträumen
• In Verbindung mit Geräten, die direkt oder indirekt menschlichen, gesund-
heits- oder lebenssichernden Zwecken dienen, oder durch deren Betrieb
Gefahren für Menschen, Tier oder Sachwerte entstehen können

5
Informationen zur Sicherheit
DE
CO2-Sensor / CO2-Sensor F
2.4 Qualifikation des Personals
Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom-
men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt
gehörenden Unterlagen kennen und verstehen.
Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse
und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen
und zu erkennen, die durch den Einsatz des Produkts entstehen können.
Den Fachkräften müssen alle geltenden Bestimmungen, Normen und
Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet
werden müssen, bekannt sein.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.

6
Transport und Lagerung
DE
CO2-Sensor (F)
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
BESCHÄDIGUNG DES PRODUKTS
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

7
Produktbeschreibung
DE
CO2-Sensor / CO2-Sensor F
4 Produktbeschreibung
4.1 Übersicht
4.2 Abmessungen
A. Netzstecker
B. Lüftungsschlitze
C. LED (grün/gelb/rot)
D. LRN-Taste (nur bei Gerä-
ten mit EnOcean®-Funk-
modul)

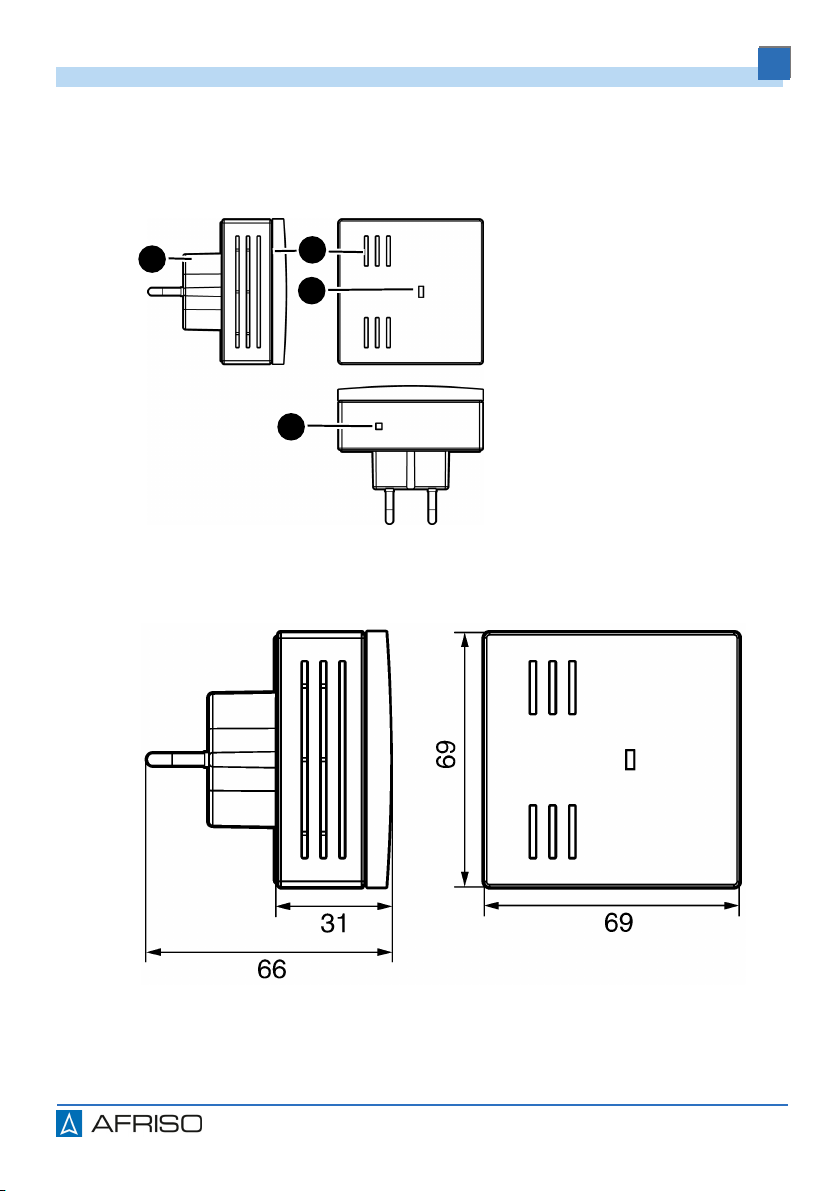

Abbildung 1: Abmessung in mm
AB
D
C

8
Produktbeschreibung
DE
CO2-Sensor (F)
4.3 Anwendungsbeispiel(e)
In geschlossenen Räumen verringert Kohlendioxid (CO2) in der Raumluft die
Konzentrations- und Leistungsfähigkeit der Personen. Je höher der Anteil an
Kohlendioxid ist, desto geringer die Konzentrations- und Leistungsfähigkeit.
Wenn sich viele Personen in einem Raum befinden, steigt der Kohlendioxid-
gehalt durch die ausgeatmete Atemluft schnell an. Das Produkt misst die
Kohlendioxid-Konzentration in der Luft und zeigt die Qualität der Raumluft
durch die Leuchtfarbe einer LED an.
Produkte mit EnOcean-Funkmodul (CO2-Sensor F) senden die Messwerte
zusätzlich über EnOcean®-Funk.
4.4 Zulassungsdokumente, Bescheinigungen, Erklärungen
Das Produkt entspricht:
• EMV-Richtlinie (2014/30/EU)
• Niederspannungsrichtlinie (2014/35/EU)
• Telekommunikationsrichtlinie (1999/5/EG)
• Ökodesign-Richtlinie (2009/125/EG)
• RoHS-Richtlinie (2011/65/EU)
4.5 Technische Daten
Parameter Wert
Allgemeine Daten
Abmessungen (BxHxT) 69x69x31mm
Gewicht 108 g
Werkstoff Gehäuse PC/ABS
Farbe Weiß, ähnlich RAL 9003
Sensor
Messmethode Infrarot
Messbereich 0/2000 ppm
Genauigkeit 400/1250 ppm: ±30 ppm oder
±3 % vom Messwert
1250/2000 ppm: ±30 ppm oder
±5% vom Messwert
Temperaturabhängigkeit 0,2 % Full Scale pro °C

9
Produktbeschreibung
DE
CO2-Sensor / CO2-Sensor F
Stabilität < 2% Full Scale über die Lebensdauer
des Sensors
Lebensdauer Sensor 15 Jahre typisch
Druckabhängigkeit 0,13 % vom Messwert pro mm Hg
Kalibrierungsintervall Nicht benötigt
Ansprechzeit < 2 Minuten bei 90 % Sollwertsprung
Signalaktualisierung Alle 4 Sekunden
Aufwärmzeit Betriebsbereit: < 2 Minuten
Maximale Genauigkeit: 10 Minuten
LED leuchtet
Grün bei: < 1.450 ppm CO2
Gelb bei: 1.450 - 1.950 ppm CO2
Rot bei: > 1.950 ppm CO2
Temperatureinsatzbereich
Umgebung 0/+50 °C
Lagerung -40/+70 °C
Max. Luftfeuchtigkeit 0-95 % r.F. nicht kondensierend
Spannungsversorgung
Nennspannung AC 100-240 V ±10%, 50 Hz bis 60 Hz
Nennleistung 2,5 VA
Elektrische Sicherheit
Schutzklasse II (EN 60730-1)
Schutzart IP 20 (EN 60529)
Wirkungsweise Typ 1
Verschmutzungsgrad PD II
Bemessungsstoßspannung 2500 V
Temperatur für die Kugeldruck-
prüfung +75/+100 °C
Elektromagnetische Verträglichkeit (EMV) (2014/30/EU)
Parameter Wert

10
Produktbeschreibung
DE
CO2-Sensor (F)
Angewandte Normen EN 61326-1:2006
EN 55014-1:2007
EN 55014-2:2002
Niederspannungsrichtlinie (2014/35/EU)
Angewandte Norm IEC 60730-1:2010
Telekommunikationsrichtlinie (R&TTE) (1999/5/EG)
Angewandte Norm EN 301489-3:V1.6.1
EN 300220-1:V2.4.1
EN 300220-2:V2.4.1
EN 62479:2010
Ökodesign-Richtlinie 2009/125/EG
EnOcean®-Funk (nur bei CO2-Sensor F)
Frequenz 868,3 MHZ
Sendeleistung Maximal 10 mW
Reichweite Siehe Kapitel
"Informationen zu EnOcean®-Funk"
EnOcean® Equipment Profile
(EEP) A5-09-08
Parameter Wert

11
Montage
DE
CO2-Sensor / CO2-Sensor F
5 Montage
Stellen Sie sicher, dass bei Verwendung von mehreren Produkten, die
Produkte nummeriert oder mit dem Aufstellungsort beschriftet sind und
erstellen Sie einen Aufstellplan.
5.1 Bevorzugte Einbaulage
5.2 Einsatzort
Als Einsatzort für das Produkt eignen sich Steckdosen, die sich auf mittlerer
Raumhöhe befinden und von der zirkulierenden Raumluft gut erreichbar
sind. Ungeeignet sind Steckdosen in Boden- oder Deckennähe, zwischen
Regalwänden, hinter Vorhängen oder in direkter Zugluft. Dort können die
Messwerte verfälscht werden.

12
Inbetriebnahme
DE
CO2-Sensor (F)
6 Inbetriebnahme
6.1 Produkt in Betrieb nehmen
1. Wählen Sie die geeignete Steckdose aus.
2. Stecken Sie den das Produkt mit dem Netzstecker in die Steckdose.
Die LED leuchtet:
- Grün bis etwa 1450 ppm CO2.
- Gelb ab etwa 1450 ppm CO2.
- Rot ab etwa 1950 ppm CO2.
3. Wenn die LED gelb oder rot leuchtet, sollten Sie den Raum lüften.
6.2 Einlernen
Stellen Sie sicher, dass das Produkt sich in der Nähe des AFRISOhome
Gateways befindet.
Stellen Sie sicher, dass das AFRISOhome Gateway sich im „Einlern-
Modus“ befindet. Details hierzu werden in der Betriebsanleitung des
AFRISOhome Gateways beschrieben.
Stellen Sie sicher, dass bei Verwendung von mehreren Produkten, die
Produkte nummeriert oder mit dem Aufstellungsort beschriftet sind und
erstellen Sie einen Aufstellplan.

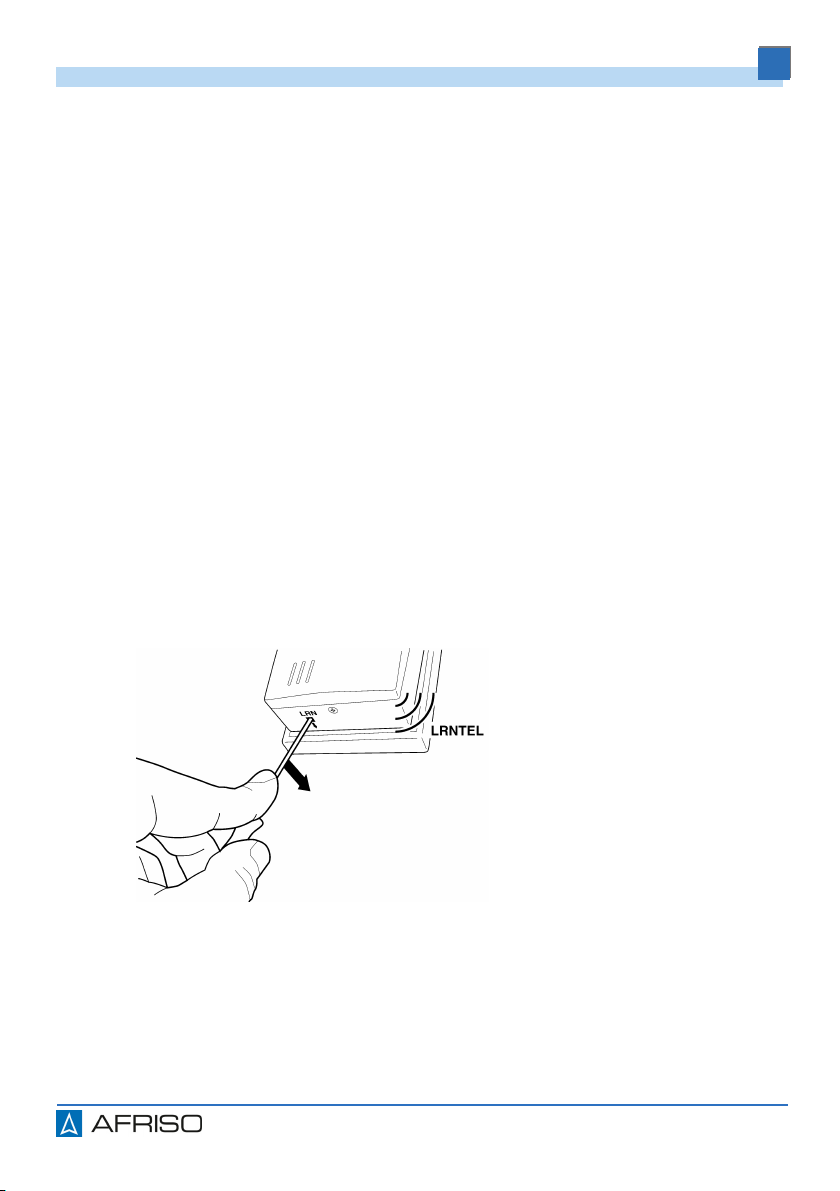

1. Drücken Sie einmal kurz
die LRN-Taste am CO2-
Sensor F mit einem
Schraubendreher.
-CO
2-Sensor F sendet
ein Lern-Telegramm
(LRNTEL).
-CO
2-Sensor F ist mit der
EnOcean-Zentrale ver-
bunden.

13

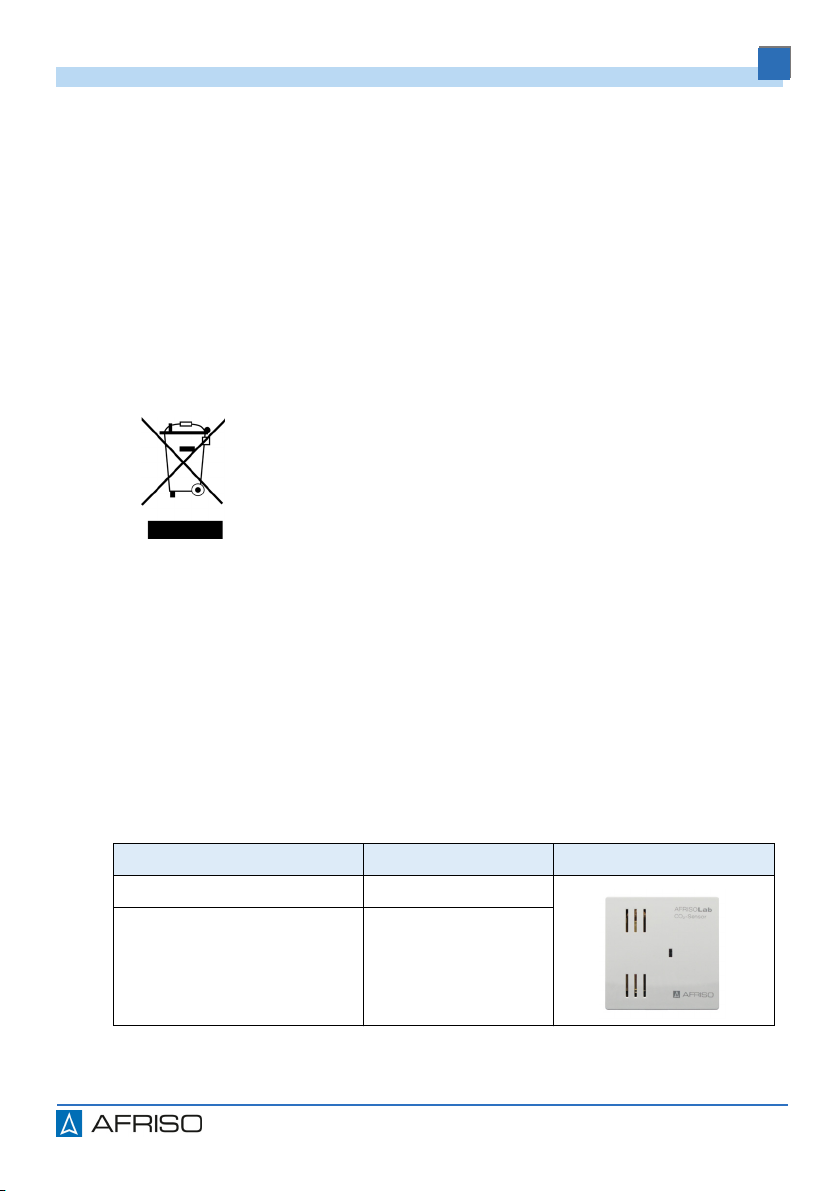

Wartung
DE
CO2-Sensor / CO2-Sensor F
7 Wartung
Das Produkt ist wartungsfrei.
8 Störungsbeseitigung
Störungen, die nicht durch die im Kapitel beschriebenen Maßnahmen besei-
tigt werden können, dürfen nur durch den Hersteller behoben werden.
9 Außerbetriebnahme und Entsorgung
Entsorgen Sie das Produkt nach den geltenden Bestimmungen, Normen und
Sicherheitsvorschriften.
Elektronikteile dürfen nicht mit dem Hausmüll entsorgt werden.
10 Rücksendung
Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin-
dung setzen.
11 Gewährleistung
Informationen zur Gewährleistung finden Sie in unseren Allgemeinen
Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf-
vertrag.
12 Ersatzteile und Zubehör
Produkt
1. Trennen Sie das Produkt von der Versorgungsspannung.
2. Demontieren Sie das Produkt (siehe Kapitel "Montage"
in umgekehrter Reihenfolge).
3. Entsorgen Sie das Produkt.
Artikelbezeichnung Art.-Nr. Abbildung
CO2-Sensor F 61240
CO2-Sensor 61241

14
Informationen zu EnOcean®-Funk
DE
CO2-Sensor (F)
13 Informationen zu EnOcean®-Funk
13.1 Reichweiten des EnOcean®-Funks
Weiterführende Informationen zur Reichweitenplanung mit EnOcean® fin-
den Sie auf www.enocean.com.
13.2 Weiterführende Informationen zu EnOcean®-Funksystemen
Weiterführende Informationen zu Planung, Installation und Betrieb von
EnOcean®-Funksystemen finden Sie auf www.enocean.com.
• Funkstandard
• Funktechnologie
• AN001
• AN102
• AN103
13.3 Möglichkeiten der EnOcean®-Technologie
Unterlagen über EnOcean®-Technologien finden Sie im Internet unter
www.afriso.de/afrisolab.
Auf unserem YouTube-Channel finden Sie eine Reihe von Videos zu
AFRISO-Produkten.

Version: 05.2016.0
ID: 900.000.0664
Lindenstraße 20
74363 Güglingen
Telefon[phone]
Service+49 7135-102-211
Telefax [phone]
inf[email protected]
www.afriso.com
Copyright 2015 AFRISO-EURO-INDEX GmbH. All rights reserved.
Operating
instructions
CO2sensor
Type: CO2sensor F
Type: CO2sensor

2
About these operating instructions
EN
CO2sensor (F)
1 About these operating instructions
These operating instructions describe the CO²sensor (also referred to as
"product" in these operating instructions). These operating instructions are
part of the product.
• You may only use the product if you have fully read and understood these
operating instructions.
• Verify that these operating instructions are always accessible for any type
of work performed on or with the product.
• Pass these operating instructions as well as all other product-related
documents on to all owners of the product.
• If you feel that these operating instructions contain errors, inconsisten-
cies, ambiguities or other issues, contact the manufacturer prior to using
the product.
There operating instructions are protected by copyright and may only be
used as provided for by the corresponding copyright legislation. We reserve
the right to modifications.
The manufacturer shall not be liable in any form whatsoever for direct or con-
sequential damage resulting from failure to observe these operating instruc-
tions or from failure to comply with directives, regulations and standards and
any other statutory requirements applicable at the installation site of the pro-
duct.

3
Information on safety
EN
CO2sensor / CO2sensor F
2 Information on safety
2.1 Safety messages and hazard categories
These operating instructions contain safety messages to alert you to poten-
tial hazards and risks. In addition to the instructions provided in these opera-
ting instructions, you must comply with all directives, standards and safety
regulations applicable at the installation site of the product.Verify that you are
familiar with all directives, standards and safety regulations and ensure com-
pliance with them prior to using the product.
Safety messages in these operating instructions are highlighted with warning
symbols and warning words. Depending on the severity of a hazard, the saf-
ety messages are classified according to different hazard categories.
NOTICE
NOTICE indicates a hazardous situation, which, if not avoided, can
result in equipment damage.

4
Information on safety
EN
CO2sensor (F)
2.2 Intended use
This product may only be used for measuring and indicating the carbon dio-
xide concentration in the ambient air.
Any use other than the application explicitly permitted in these operating ins-
tructions is not permitted and causes hazards.
Verify that the product is suitable for the application planned by you prior to
using the product. In doing so, take into account at least the following:
• All directives, standards and safety regulations applicable at the installa-
tion site of the product
• All conditions and data specified for the product
• The conditions of the planned application
In addition, perform a risk assessment in view of the planned application,
according to an approved risk assessment method, and implement the
appropriate safety measures, based on the results of the risk assessment.
Take into account the consequences of installing or integrating the product
into a system or a plant.
When using the product, perform all work and all other activities in conjunc-
tion with the product in compliance with the conditions specified in the ope-
rating instructions and on the nameplate, as well as with all directives, stan-
dards and safety regulations applicable at the installation site of the product
2.3 Predictable incorrect application
The product must never be used in the following cases and for the following
purposes:
• Hazardous area (EX)
- If the product is operated in hazardous areas, sparks may cause
deflagrations, fires or explosions.
• In humid rooms
• In conjunction with devices which are used for health-saving or life-saving
purposes or whose operation may incur hazards to humans, animals or
property.

5
Information on safety
EN
CO2sensor / CO2sensor F
2.4 Qualification of personnel
Only appropriately trained persons who are familiar with and understand the
contents of these operating instructions and all other pertinent product docu-
mentation are authorized to work on and with this product.
These persons must have sufficient technical training, knowledge and expe-
rience and be able to foresee and detect potential hazards that may be cau-
sed by using the product
All persons working on and with the product must be fully familiar with all
directives, standards and safety regulations that must be observed for perfor-
ming such work.
2.5 Personal protective equipment.
Always wear the required personal protective equipment. When performing
work on and with the product, take into account that hazards may be present
at the installation site which do not directly result from the product itself.
2.6 Modifications to the product
Only perform work on and with the product which is explicitly described in
these operating instructions. Do not make any modifications to the product
which are not described in these operating instructions.

6
Transport and storage
EN
CO2sensor (F)
3 Transport and storage
The product may be damaged as a result of improper transport or storage.
NOTICE
DAMAGE TO THE PRODUCT
• Verify compliance with the specified ambient conditions during transport or
storage of the product.
• Use the original packaging when transporting the product.
• Store the product in a clean and dry environment.
• Verify that the product is protected against shocks and impact during trans-
port and storage.
Failure to follow these instructions can result in equipment damage.
