Aiwa XR-C303RW User manual
SERVICE MANUAL
DATA
XR-C303RW
LH,U
CD-R / CD STEREO
CASSETTE RECEIVER
SIMPLE
S/M Code No. 09-004-433-4T1
• Replace this Service manual with “Revision Publishing” when it is issued.
BASICTAPEMECHANISM:2ZM-3MK2PR4NM
BASICCD MECHANISM :AZG-1 ZD3RMDM
ELECTRICAL MAIN PARTS LIST- 1/9
NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
U ......................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 1 87-010-387-080 CAP,E 470-25 SME AB..................
C 2 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 4 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 5 87-A10-479-080 CAP,CER 2200P-250 M E KH .B..................
C 6 87-A10-479-080 CAP,CER 2200P-250 M E KH A...................
C 7 87-A10-479-080 CAP,CER 2200P-250 M E KH A...................
C 8 87-010-917-000 CAP,E 3300-50 M SMG AB..................
C 9 87-010-917-000 CAP,E 3300-50 M SMG AB..................
C 10 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 11 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
CN 1 87-A60-851-010 CONN,9P V VH AB..................
D 1 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 2 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 3 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 4 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 5 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 6 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 7 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 8 87-A40-548-090 DIODE,D3SBA20 AB..................
PR 4 87-A90-210-080 FUSE,7A 125V 251 .B..................
PR 4 87-A90-195-080 PROTECTOR 7A 125V 49 A...................
PR 5 87-A90-210-080 FUSE,7A 125V 251 .B..................
PR 5 87-A90-195-080 PROTECTOR 7A 125V 49 A...................
PT 2 8A-NF8-673-010 PT,SUB ANF-8 (H)KAMI A...................
PT 2 8A-NF8-661-010 PT,SUB ANF-8 (U) .B..................
Q 1 87-026-245-080 TR,DTC114ES AB..................
Q 2 87-A30-198-080 TR,KTC3199GR AB..................
RY 1 87-A91-418-010 RELAY,AC12V G5PA-1-M .B..................
RY 2 87-A91-339-010 RELAY,AC DC12V G5PA-2 A...................
S 1 87-A90-165-010 SW,SL 1-2-3 SWS2301 A...................
T 1 87-A60-317-010 TERMINAL, 1P MSC AB..................
T 2 87-A60-317-010 TERMINAL, 1P MSC AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
C 101 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 103 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 104 87-010-375-080 CAP,E 330-10 SME AB..................
C 105 87-010-380-080 CAP, ELECT 47-16V AB..................
C 121 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 123 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 124 87-010-370-080 CAP,E 330-6.3 SME AB..................
C 125 87-010-380-080 CAP, ELECT 47-16V AB..................
C 131 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
D 101 87-A40-758-080 ZENER,UZ8.2BSB AB..................
D 102 87-A40-313-080 C-DIODE,MC 2840 AB..................
D 121 87-A40-747-080 ZENER,UZ5.1BSB AB..................
D 122 87-A40-313-080 C-DIODE,MC 2840 AB..................
Q 102 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 103 87-A30-076-080 C-TR,2SC3052F AB..................
Q 104 87-026-610-080 TR,KTC3198GR AB..................
Q 122 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 123 87-A30-076-080 C-TR,2SC3052F AB..................
C 201 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 202 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 301 87-010-378-080 CAP, ELECT 10-16V AB..................
C 302 87-010-378-080 CAP, ELECT 10-16V AB..................
Q 201 87-A30-090-080 FET,2SK2541 AB..................
Q 202 87-A30-090-080 FET,2SK2541 AB..................
Q 203 87-A30-090-080 FET,2SK2541 AB..................
Q 204 87-A30-090-080 FET,2SK2541 AB..................
Q 205 87-A30-090-080 FET,2SK2541 AB..................
Q 206 87-A30-090-080 FET,2SK2541 AB..................
Q 207 87-A30-090-080 FET,2SK2541 AB..................
Q 208 87-A30-090-080 FET,2SK2541 AB..................
Q 210 87-A30-104-080 C-TR,RT1N 441C AB..................
C 401 87-010-178-080 CHIP CAP 1000P AB..................
C 402 87-010-178-080 CHIP CAP 1000P AB..................
C 403 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 404 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 411 87-012-140-080 CAP 470P AB..................
C 421 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
CN 291 87-A60-061-010 CONN,06P V 9604S-06C AB..................
CN 401 87-A60-619-010 CONN,2P V 2MM JMT AB..................
CN 901 87-A60-056-010 CONN,12P V 9604S-12C AB..................
CN 902 87-A60-059-010 CONN,08P V 9604S-08C AB..................
CN 903 87-A60-957-010 CONN,9P V TOC-B AB..................
CNA 101 8A-DF8-633-010 CONN ASSY,6P REG 360MM AB..................
CNA 201 8A-DF8-634-010 CONN ASSY,3P AOUT 300MM AB..................
CNA 301 8A-DF8-634-010 CONN ASSY,3P AOUT 300MM AB..................
D 401 87-A40-747-080 ZENER,UZ5.1BSB AB..................
FB 401 87-A50-189-080 C-COIL,S BLM21B272S AB..................
ELECTRICAL MAIN PARTS LIST- 2/9
IC 401 87-A20-870-010 IC,GP1F37R AB..................
IC 402 87-A20-971-040 C-IC,SN74LV14APW AB..................
Q 401 87-A30-074-080 C-TR,RT1P 141C AB..................
Q 402 87-A30-071-080 C-TR,RT1N 144C AB..................
Q 403 87-A30-087-080 C-FET,2SK2158 AB..................
Q 404 87-A30-087-080 C-FET,2SK2158 AB..................
C 38 87-010-171-080 C-CAP,S 270P-50 SL AB..................
C 48 87-010-171-080 C-CAP,S 270P-50 SL AB..................
C 49 87-010-171-080 C-CAP,S 270P-50 SL AB..................
C 50 87-010-171-080 C-CAP,S 270P-50 SL AB..................
C 142 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 143 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 144 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 147 87-015-681-040 E/CAP 10-16 AB..................
C 153 87-010-493-040 CAP,E 0.47-50 GAS AB..................
C 154 87-A10-189-040 CAP,E 220-10 AB..................
C 155 87-010-312-080 C-CAP,S 15P-50 CH AB..................
C 156 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 157 87-A10-189-040 CAP,E 220-10 AB..................
C 158 87-012-155-080 C-CAP 180P-50CH AB..................
C 159 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 160 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 161 87-016-460-080 C-CAP,S 0.22-16 B AB..................
C 162 87-010-178-080 CHIP CAP 1000P AB..................
C 165 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 166 87-010-075-040 CAP,E 10-16 5L AB..................
C 171 87-010-194-080 CAP, CHIP 0.047 AB..................
C 172 87-A10-797-040 CAP,E 47-35 M 5L SRM AB..................
C 173 87-010-981-040 CAP,E 22-35 5L SRE AB..................
C 174 87-010-981-040 CAP,E 22-35 5L SRE AB..................
C 180 87-010-194-080 CAP, CHIP 0.047 AB..................
C 183 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 184 87-010-175-080 CAP 560P AB..................
C 185 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 186 87-010-175-080 CAP 560P AB..................
C 187 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 191 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 192 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 193 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 315 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 401 87-010-560-040 CAP,E 10-50 GAS AB..................
C 402 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 403 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 404 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 405 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 406 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 407 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 408 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 409 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 501 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 502 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 503 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 701 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 702 87-012-158-080 C-CAP,S 390P-50 CH AB..................
C 703 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 704 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 705 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 706 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 707 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
CN 101 87-099-720-010 CONN,30P TYK-B(P) AB..................
CN 102 87-099-754-010 CONN,13P H 9604 AB..................
CN 251 87-099-750-010 CONN,15P V 9604SC AB..................
CN 502 87-A60-059-010 CONN,08P V 9604S-08C AB..................
D 107 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 108 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 142 87-A40-752-080 ZENER,UZ6.2BSC AB..................
D 151 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 154 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 155 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 163 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 164 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 251 87-A40-269-080 C-DIODE,MC2836 AB..................
D 370 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 381 87-A40-269-080 C-DIODE,MC2836 AB..................
D 382 87-A40-269-080 C-DIODE,MC2836 AB..................
D 383 87-A40-269-080 C-DIODE,MC2836 AB..................
D 384 87-A40-269-080 C-DIODE,MC2836 AB..................
D 385 87-A40-269-080 C-DIODE,MC2836 AB..................
D 386 87-A40-269-080 C-DIODE,MC2836 AB..................
D 387 87-A40-269-080 C-DIODE,MC2836 AB..................
D 388 87-A40-269-080 C-DIODE,MC2836 AB..................
D 401 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 402 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 701 87-A40-802-080 ZENER,UZ5.1BSC AB..................
D 702 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 703 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 704 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
ELECTRICAL MAIN PARTS LIST- 3/9
D 705 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
FL 101 8A-DF8-601-010 FL,HNA-13MM16T AB..................
IC 101 8A-DF8-616-010 C-IC,LC876580V-**** AB..................
IC 162 87-A21-482-010 IC,RPM6938-H4 AB..................
IC 401 87-A21-021-040 C-IC,BU2099FV AB..................
IC 402 87-070-289-040 IC,BU 2092F AB..................
IC 701 87-A21-023-040 C-IC,BA3835F AB..................
L 151 87-A50-333-010 COIL,OSC 9.43MHZ AB..................
LED 401 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 402 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 403 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 404 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 405 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 406 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 419 87-A40-589-040 LED,SLR-56VCT31 RED AB..................
LED 421 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 422 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 423 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 424 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 425 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 426 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 441 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 442 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 443 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 444 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 445 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 446 87-017-980-080 LED,SEL6210S AB..................
LED 447 87-017-980-080 LED,SEL6210S AB..................
LED 448 87-017-980-080 LED,SEL6210S AB..................
LED 449 87-017-980-080 LED,SEL6210S AB..................
LED 450 87-017-980-080 LED,SEL6210S AB..................
Q 141 87-026-610-080 TR,KTC3198GR AB..................
Q 151 87-A30-087-080 C-FET,2SK2158 AB..................
Q 152 87-A30-076-080 C-TR,2SC3052F AB..................
Q 153 87-A30-071-080 C-TR,RT1N 144C AB..................
Q 154 87-A30-074-080 C-TR,RT1P 141C AB..................
Q 155 87-A30-074-080 C-TR,RT1P 141C AB..................
Q 171 87-A30-076-080 C-TR,2SC3052F AB..................
Q 252 87-A30-329-080 TR,CD1585BC AB..................
Q 253 87-A30-318-080 TR,CSA952K AB..................
Q 254 87-A30-318-080 TR,CSA952K AB..................
Q 460 87-A30-085-040 C-TR,CSA1362GR AB..................
S 301 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 302 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 303 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 304 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 305 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 306 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 307 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 308 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 309 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 310 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 311 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 321 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 322 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 323 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 324 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 325 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 326 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 327 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 328 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 329 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 330 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 331 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 341 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 342 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 343 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 344 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 345 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 361 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 362 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 366 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 367 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 368 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 369 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 370 87-A91-024-180 SW,TACT KSH0611BT AB..................
S 371 87-A91-024-180 SW,TACT KSH0611BT AB..................
SW 162 87-A91-591-010 SW,RTRY RE0121PVB25FINA24 AB..................
SW 163 87-A91-397-010 SW,RTRY 121SL10-12T2 AB..................
C 300 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 301 87-010-179-080 CAP,CHIP S B1200P AB..................
C 302 87-010-179-080 CAP,CHIP S B1200P AB..................
C 303 87-010-179-080 CAP,CHIP S B1200P AB..................
C 304 87-010-179-080 CAP,CHIP S B1200P AB..................
C 307 87-010-263-080 CAP, ELECT 100-10V AB..................
C 308 87-010-263-080 CAP, ELECT 100-10V AB..................
C 309 87-010-318-080 C-CAP,S 47P-50 CH AB..................
ELECTRICAL MAIN PARTS LIST- 4/9
C 310 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 313 87-010-188-080 CAP,CHIP 6800P AB..................
C 314 87-010-188-080 CAP,CHIP 6800P AB..................
C 315 87-010-263-080 CAP, ELECT 100-10V AB..................
C 317 87-010-546-080 CAP, ELECT 0.33-50V AB..................
C 318 87-010-546-080 CAP, ELECT 0.33-50V AB..................
C 326 87-010-198-080 CAP, CHIP 0.022 AB..................
C 327 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 360 87-010-401-080 CAP, ELECT 1-50V AB..................
C 372 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 374 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 399 87-012-140-080 CAP 470P AB..................
C 401 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 402 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 403 87-010-321-080 CHIP CAPACITOR,82P(J) AB..................
C 404 87-010-321-080 CHIP CAPACITOR,82P(J) AB..................
C 405 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 406 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 407 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 408 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 409 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 410 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 411 87-010-405-080 CAP, ELECT 10-50V AB..................
C 412 87-010-405-080 CAP, ELECT 10-50V AB..................
C 451 87-010-198-080 CAP, CHIP 0.022 AB..................
C 452 87-010-382-080 CAP, ELECT 22-25V AB..................
C 453 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 454 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 455 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 456 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 458 87-010-178-080 CHIP CAP 1000P AB..................
C 459 87-010-175-080 CAP 560P AB..................
C 461 87-012-158-080 C-CAP,S 390P-50 CH AB..................
C 462 87-012-158-080 C-CAP,S 390P-50 CH AB..................
CN 301 87-A60-620-010 CONN,3P V 2MM JMT AB..................
CN 351 87-A60-625-010 CONN,8P V 2MM JMT AB..................
D 401 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
IC 301 87-A21-419-040 C-IC,NJM14558MD-TE2 AB..................
IC 401 87-A21-419-040 C-IC,NJM14558MD-TE2 AB..................
L 451 87-007-342-010 COIL,OSC 85K BIAS AB..................
Q 301 87-A30-091-080 FET,2SJ460 AB..................
Q 302 87-A30-091-080 FET,2SJ460 AB..................
Q 303 87-A30-090-080 FET,2SK2541 AB..................
Q 304 87-A30-090-080 FET,2SK2541 AB..................
Q 305 87-A30-091-080 FET,2SJ460 AB..................
Q 306 87-A30-104-080 C-TR,RT1N 441C AB..................
Q 307 87-A30-091-080 FET,2SJ460 AB..................
Q 308 87-A30-091-080 FET,2SJ460 AB..................
Q 309 87-A30-075-080 C-TR,2SA1235F AB..................
Q 310 87-A30-075-080 C-TR,2SA1235F AB..................
Q 320 87-A30-087-080 C-FET,2SK2158 AB..................
Q 443 87-A30-075-080 C-TR,2SA1235F AB..................
Q 444 87-A30-075-080 C-TR,2SA1235F AB..................
Q 451 87-026-610-080 TR,KTC3198GR AB..................
Q 453 87-026-610-080 TR,KTC3198GR AB..................
Q 454 87-026-610-080 TR,KTC3198GR AB..................
R 392 87-012-349-080 C-CAP,S 1000P-50 CH AB..................
SFR 451 87-024-355-080 SFR,33K DIA6 H AB..................
SFR 452 87-024-355-080 SFR,33K DIA6 H AB..................
C 501 87-010-401-080 CAP, ELECT 1-50V AB..................
C 502 87-010-401-080 CAP, ELECT 1-50V AB..................
C 503 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 504 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 505 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 506 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 507 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 508 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 509 87-A10-300-080 CAP,M 0.027-50 J AB..................
C 510 87-A10-300-080 CAP,M 0.027-50 J AB..................
C 515 87-A10-300-080 CAP,M 0.027-50 J AB..................
C 516 87-A10-300-080 CAP,M 0.027-50 J AB..................
IC 501 87-A21-031-040 C-IC,BU4551BF AB..................
C 701 87-010-381-080 CAP, ELECT 330-16V AB..................
C 702 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 703 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 704 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 709 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 710 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 711 87-010-112-080 CAP, ELECT 100-16V AB..................
C 712 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 713 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 714 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 719 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 721 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 723 87-010-178-080 CHIP CAP 1000P AB..................
C 725 87-010-178-080 CHIP CAP 1000P AB..................
C 727 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
ELECTRICAL MAIN PARTS LIST- 5/9
C 728 87-010-374-080 CAP, ELECT 47-10V AB..................
D 721 87-017-149-080 ZENER,HZS6A2L AB..................
D 774 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
IC 721 87-070-127-110 IC,LC72131 D AB..................
Q 711 87-A30-234-080 TR,CSC4115BC AB..................
R 721 87-010-322-080 C-CAP,S 100P-50 CH AB..................
R 723 87-010-322-080 C-CAP,S 100P-50 CH AB..................
X 721 87-A70-061-010 VIB,XTAL 4.500MHZ CSA-309 AB..................
C 751 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 755 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 756 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 757 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 758 87-010-149-080 C-CAP,S 5P-50 CH AB..................
C 759 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 760 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 761 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 762 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 763 87-010-194-080 CAP, CHIP 0.047 AB..................
C 764 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 765 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 766 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 767 87-010-405-080 CAP, ELECT 10-50V AB..................
C 768 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 769 87-010-408-080 CAP, ELECT 47-50V AB..................
C 770 87-015-821-080 C-CAP 0.047 AB..................
C 771 87-010-407-080 CAP, ELECT 33-50V AB..................
C 772 87-010-194-080 CAP, CHIP 0.047 AB..................
C 773 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 774 87-010-263-080 CAP, ELECT 100-10V AB..................
C 775 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 776 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 777 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 778 87-010-401-080 CAP, ELECT 1-50V AB..................
C 779 87-010-401-080 CAP, ELECT 1-50V AB..................
C 780 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 781 87-010-405-080 CAP, ELECT 10-50V AB..................
C 782 87-010-405-080 CAP, ELECT 10-50V AB..................
C 783 87-015-819-080 CAPACITOR,0.01 AB..................
C 784 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 785 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 786 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 789 87-010-179-080 CAP,CHIP S B1200P AB..................
C 790 87-010-179-080 CAP,CHIP S B1200P AB..................
C 791 87-010-405-080 CAP, ELECT 10-50V AB..................
C 793 87-010-177-080 C-CAP,S 820P-50 SL AB..................
C 794 87-010-406-080 CAP, ELECT 22-50 AB..................
C 795 87-010-596-080 CAP, S 0.047-16 AB..................
C 796 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 797 87-010-181-080 CAP,CHIP S 1800P AB..................
C 798 87-010-181-080 CAP,CHIP S 1800P AB..................
C 799 87-010-194-080 CAP, CHIP 0.047 AB..................
D 771 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 773 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
IC 771 87-A20-913-010 IC,LA1837NL AB..................
L 771 87-A50-266-010 COIL,FM DET-2N(TOK) AB..................
L 772 87-A91-110-010 FLTR,PCFJZH-450 (TOK) AB..................
L 781 87-005-847-080 COIL,2.2UH(CECS) AB..................
C 812 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 814 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 820 87-010-408-080 CAP, ELECT 47-50V AB..................
C 821 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 822 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 823 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 828 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 829 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 959 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 960 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 961 87-010-152-080 C-CAP,S 8P-50 CH AB..................
C 981 87-015-785-080 CHIP CAPACITOR, 0.1FZ-25Z AB..................
CF 801 87-008-261-010 FILTER, SFE10.7MA5-A AB..................
CF 802 87-008-261-010 FILTER, SFE10.7MA5-A AB..................
FFE 801 A8-6ZA-191-130 6ZA-1 FEENM AB..................
J 801 87-A60-202-010 TERMINAL,ANT 4P MSP-154V-02 AB..................
JW 811 87-008-372-080 FILTER, EMI BL OIRNI AB..................
L 832 87-005-847-080 COIL,2.2UH(CECS) AB..................
L 981 8Z-ZA1-650-010 COIL,AM PACK4C (TOK) AB..................
Q 805 89-327-143-080 TR,2SC2714 (0.1W) AB..................
Q 806 87-A30-072-080 C-TR,RT1P 144C AB..................
C 1 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 2 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 3 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 4 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 5 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 6 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 9 87-016-658-000 CAP,E 4700-35 M SMG AB..................
C 10 87-A10-520-000 CAP,E 3300-35 M SMG AB..................
C 21 87-010-385-080 CAP, ELECT 220-25V AB..................
C 22 87-010-385-080 CAP, ELECT 220-25V AB..................
C 23 87-010-247-080 CAP, ELECT 100-50V AB..................
C 24 87-010-247-080 CAP, ELECT 100-50V AB..................
C 25 87-010-430-080 CAP, ELECT 100-63 AB..................
C 26 87-010-263-080 CAP, ELECT 100-10V AB..................
C 27 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 28 87-010-263-080 CAP, ELECT 100-10V .B..................
C 29 87-010-247-080 CAP, ELECT 100-50V AB..................
C 30 87-010-381-080 CAP, ELECT 330-16V AB..................
C 31 87-010-235-080 CAP,E 470-16 SME AB..................
C 32 87-010-405-080 CAP, ELECT 10-50V AB..................
C 33 87-010-405-080 CAP, ELECT 10-50V AB..................
C 34 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 35 87-010-198-080 CAP, CHIP 0.022 AB..................
C 36 87-010-198-080 CAP, CHIP 0.022 AB..................
C 40 87-010-112-080 CAP, ELECT 100-16V AB..................
C 50 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 51 87-010-180-080 C-CER 1500P AB..................
C 61 87-010-260-080 CAP, ELECT 47-25V AB..................
C 62 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 91 87-010-401-080 CAP, ELECT 1-50V AB..................
C 92 87-010-374-080 CAP, ELECT 47-10V AB..................
C 93 87-010-380-080 CAP, ELECT 47-16V AB..................
C 371 87-010-178-080 CHIP CAP 1000P AB..................
C 373 87-010-178-080 CHIP CAP 1000P AB..................
CN 91 87-A60-619-010 CONN,2P V 2MM JMT AB..................
CNA 1 8Z-NF8-669-110 CONN ASSY,9P VH AB..................
D 1 87-A40-547-090 DIODE,D5SBA20 AB..................
D 3 87-070-274-080 DIODE,1N4003 SEM AB..................
D 4 87-070-274-080 DIODE,1N4003 SEM AB..................
D 5 87-070-274-080 DIODE,1N4003 SEM AB..................
D 6 87-070-274-080 DIODE,1N4003 SEM AB..................
D 7 87-A40-777-080 ZENER,UZ30BSB AB..................
D 8 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 9 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 10 87-A40-764-080 ZENER,UZ10BSC AB..................
D 15 87-A40-270-080 C-DIODE,MC2838 AB..................
D 16 87-A40-270-080 C-DIODE,MC2838 AB..................
D 17 87-A40-269-080 C-DIODE,MC2836 AB..................
D 18 87-A40-269-080 C-DIODE,MC2836 AB..................
D 19 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 20 87-A40-749-080 ZENER,UZ5.6BSB AB..................
D 21 87-A40-393-090 DIODE,1N5402GW(F20) AB..................
D 22 87-A40-767-080 ZENER,UZ12BSC AB..................
D 23 87-A40-393-090 DIODE,1N5402GW(F20) AB..................
D 24 87-A40-749-080 ZENER,UZ5.6BSB AB..................
D 25 87-A40-335-080 ZENER,MTZJ11C T-72 AB..................
D 61 87-A40-270-080 C-DIODE,MC2838 AB..................
D 62 87-A40-269-080 C-DIODE,MC2836 AB..................
D 64 87-070-274-080 DIODE,1N4003 SEM AB..................
D 91 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 92 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 93 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
Q 1 87-026-609-080 TR,KTA1266GR AB..................
Q 2 87-026-609-080 TR,KTA1266GR AB..................
Q 3 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 4 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 5 87-026-610-080 TR,KTC3198GR AB..................
Q 6 87-A30-076-080 C-TR,2SC3052F AB..................
Q 7 87-A30-075-080 C-TR,2SA1235F .B..................
Q 8 87-A30-075-080 C-TR,2SA1235F AB..................
Q 9 87-A30-234-080 TR,CSC4115BC AB..................
Q 10 87-A30-075-080 C-TR,2SA1235F AB..................
Q 11 87-A30-076-080 C-TR,2SC3052F AB..................
Q 12 87-A30-075-080 C-TR,2SA1235F AB..................
Q 13 87-A30-073-080 C-TR,RT1N 141C AB..................
Q 14 87-A30-076-080 C-TR,2SC3052F AB..................
Q 15 87-A30-186-010 FET,2SK3053 AB..................
Q 16 87-A30-186-010 FET,2SK3053 AB..................
Q 20 87-A30-076-080 C-TR,2SC3052F AB..................
Q 63 87-A30-076-080 C-TR,2SC3052F AB..................
Q 64 87-A30-075-080 C-TR,2SA1235F AB..................
Q 65 87-A30-076-080 C-TR,2SC3052F AB..................
Q 66 87-A30-075-080 C-TR,2SA1235F AB..................
Q 67 87-A30-076-080 C-TR,2SC3052F AB..................
Q 91 87-A30-076-080 C-TR,2SC3052F AB..................
Q 92 87-026-609-080 TR,KTA1266GR AB..................
Q 93 87-A30-075-080 C-TR,2SA1235F AB..................
Q 94 87-026-610-080 TR,KTC3198GR AB..................
Q 95 87-026-210-080 CHIP-TR,DTC144EK AB..................
R 20 87-A00-261-080 RES,M/F 0.56-1W J .B..................
WH 1 87-A90-510-010 HLDR,WIRE 2.5-9P AB..................
C 101 87-010-178-080 CHIP CAP 1000P AB..................
C 102 87-010-178-080 CHIP CAP 1000P AB..................
C 103 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 104 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 107 87-010-406-080 CAP, ELECT 22-50 AB..................
ELECTRICAL MAIN PARTS LIST- 6/9
C 108 87-010-406-080 CAP, ELECT 22-50 AB..................
C 109 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 110 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 111 87-010-260-080 CAP, ELECT 47-25V AB..................
C 112 87-010-260-080 CAP, ELECT 47-25V AB..................
C 113 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................
C 114 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................
C 117 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 118 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 121 87-010-178-080 CHIP CAP 1000P AB..................
C 122 87-010-178-080 CHIP CAP 1000P AB..................
C 123 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 124 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 125 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 126 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 127 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 128 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 129 87-010-191-080 C-CAP,S 0.015-50 F AB..................
C 130 87-010-191-080 C-CAP,S 0.015-50 F AB..................
C 131 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 132 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 133 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 140 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
D 101 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 102 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 103 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 104 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 107 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 108 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 109 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 110 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 111 87-A40-270-080 C-DIODE,MC2838 AB..................
D 112 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 113 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 114 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 116 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 117 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
J 201 87-A60-483-010 JACK,DIA6.3 BLK ST W/S KM AB..................
J 203 87-A60-238-010 TERMINAL,SP 4P (MSC) AB..................
JW 185 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
L 101 87-003-383-010 COIL,1UH-S AB..................
L 102 87-003-383-010 COIL,1UH-S AB..................
Q 103 87-A30-075-080 C-TR,2SA1235F AB..................
Q 104 87-A30-075-080 C-TR,2SA1235F AB..................
Q 105 87-A30-075-080 C-TR,2SA1235F AB..................
Q 106 87-A30-075-080 C-TR,2SA1235F AB..................
Q 107 87-A30-076-080 C-TR,2SC3052F AB..................
Q 108 87-A30-076-080 C-TR,2SC3052F AB..................
Q 109 87-A30-076-080 C-TR,2SC3052F AB..................
Q 110 87-A30-076-080 C-TR,2SC3052F AB..................
Q 111 87-A30-190-080 TR,CC5551 AB..................
Q 112 87-A30-190-080 TR,CC5551 AB..................
Q 115 87-A30-137-010 TR,2SD2494 AB..................
Q 116 87-A30-137-010 TR,2SD2494 AB..................
Q 117 87-A30-138-010 TR,2SB1625 AB..................
Q 118 87-A30-138-010 TR,2SB1625 AB..................
Q 123 87-A30-106-070 C-TR,CMBT5551 AB..................
Q 124 87-A30-106-070 C-TR,CMBT5551 AB..................
Q 126 87-A30-107-070 C-TR,CMBT5401 AB..................
Q 128 87-A30-076-080 C-TR,2SC3052F AB..................
Q 129 87-A30-076-080 C-TR,2SC3052F AB..................
Q 130 87-A30-076-080 C-TR,2SC3052F AB..................
Q 131 87-A30-076-080 C-TR,2SC3052F AB..................
R 129 87-A00-257-080 RES,M/F 0.15-1W J AB..................
R 130 87-A00-257-080 RES,M/F 0.15-1W J AB..................
R 131 87-A00-257-080 RES,M/F 0.15-1W J AB..................
R 132 87-A00-257-080 RES,M/F 0.15-1W J AB..................
R 165 87-A00-257-080 RES,M/F 0.15-1W J AB..................
R 166 87-A00-257-080 RES,M/F 0.15-1W J AB..................
TH 101 87-A91-042-080 C-THMS,100K 55001 AB..................
TH 102 87-A91-042-080 C-THMS,100K 55001 AB..................
C 203 87-010-178-080 CHIP CAP 1000P AB..................
C 204 87-010-178-080 CHIP CAP 1000P AB..................
C 209 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 210 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 211 87-010-181-080 CAP,CHIP S 1800P AB..................
C 212 87-010-181-080 CAP,CHIP S 1800P AB..................
C 213 87-010-405-080 CAP, ELECT 10-50V AB..................
C 214 87-010-405-080 CAP, ELECT 10-50V AB..................
C 215 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 216 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 217 87-010-260-080 CAP, ELECT 47-25V AB..................
C 218 87-010-260-080 CAP, ELECT 47-25V AB..................
C 219 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................
C 220 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................
C 225 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 226 87-012-368-080 C-CAP,S 0.1-50 F AB..................
ELECTRICAL MAIN PARTS LIST- 7/9
C 227 87-010-186-080 CAP,CHIP 4700P AB..................
C 228 87-010-186-080 CAP,CHIP 4700P AB..................
C 229 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 230 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 231 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 232 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 233 87-010-190-080 S CHIP F 0.01 AB..................
C 234 87-010-190-080 S CHIP F 0.01 AB..................
C 235 87-016-285-080 CAP,E 47-100SME AB..................
C 236 87-016-285-080 CAP,E 47-100SME AB..................
C 237 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 238 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 239 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 240 87-010-407-080 CAP, ELECT 33-50V AB..................
C 243 87-010-407-080 CAP, ELECT 33-50V AB..................
D 201 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 202 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 203 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 204 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 207 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 208 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 209 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 210 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 211 87-A40-270-080 C-DIODE,MC2838 AB..................
D 215 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
D 216 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
J 204 87-A60-886-110 JACK,PIN 4P R/W BLUE AB..................
JW 201 87-A40-736-080 DIODE,1N4148M(SEM) AB..................
L 201 87-003-383-010 COIL,1UH-S AB..................
L 202 87-003-383-010 COIL,1UH-S AB..................
Q 203 87-A30-075-080 C-TR,2SA1235F AB..................
Q 204 87-A30-075-080 C-TR,2SA1235F AB..................
Q 205 87-A30-075-080 C-TR,2SA1235F AB..................
Q 206 87-A30-075-080 C-TR,2SA1235F AB..................
Q 207 87-A30-076-080 C-TR,2SC3052F AB..................
Q 208 87-A30-076-080 C-TR,2SC3052F AB..................
Q 209 87-A30-076-080 C-TR,2SC3052F AB..................
Q 210 87-A30-076-080 C-TR,2SC3052F AB..................
Q 211 87-A30-190-080 TR,CC5551 AB..................
Q 212 87-A30-190-080 TR,CC5551 AB..................
Q 215 87-A30-256-010 TR,2SD1933 AB..................
Q 216 87-A30-256-010 TR,2SD1933 AB..................
Q 217 87-A30-255-010 TR,2SB1342 AB..................
Q 218 87-A30-255-010 TR,2SB1342 AB..................
Q 219 87-A30-106-070 C-TR,CMBT5551 AB..................
Q 220 87-A30-106-070 C-TR,CMBT5551 AB..................
Q 224 87-A30-076-080 C-TR,2SC3052F AB..................
Q 225 87-A30-076-080 C-TR,2SC3052F AB..................
Q 226 87-A30-076-080 C-TR,2SC3052F AB..................
Q 227 87-A30-076-080 C-TR,2SC3052F AB..................
R 231 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 232 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 233 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 234 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 265 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 266 87-A00-258-080 RES,M/F 0.22-1W J AB..................
C 605 87-010-179-080 CAP,CHIP S B1200P AB..................
C 606 87-010-179-080 CAP,CHIP S B1200P AB..................
C 609 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 610 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 611 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 612 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 613 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 614 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 615 87-010-154-080 CAP CHIP 10P AB..................
C 616 87-010-385-080 CAP, ELECT 220-25V AB..................
C 617 87-010-387-080 CAP,E 470-25 SME AB..................
C 623 87-010-401-080 CAP, ELECT 1-50V AB..................
C 624 87-010-401-080 CAP, ELECT 1-50V AB..................
C 630 87-010-263-080 CAP, ELECT 100-10V AB..................
C 633 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 634 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 669 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 670 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 671 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 672 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 673 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 677 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 678 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 682 87-010-405-080 CAP, ELECT 10-50V AB..................
C 683 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
CN 601 87-099-719-010 CONN,30P TYK-B(X) AB..................
CN 603 87-099-014-010 CONN,12P 6216 V AB..................
D 601 87-A40-739-080 ZENER,UZ2.7BSA AB..................
D 602 87-A40-739-080 ZENER,UZ2.7BSA AB..................
FB 602 87-008-372-080 FILTER, EMI BL OIRNI AB..................
IC 601 87-A21-416-040 C-IC,M61500FP AB..................
ELECTRICAL MAIN PARTS LIST- 8/9
J 602 87-A60-881-010 JACK,PIN 2P MSP 242V05 PBSN AB..................
Q 681 87-A30-090-080 FET,2SK2541 AB..................
Q 682 87-A30-090-080 FET,2SK2541 AB..................
Q 683 87-A30-090-080 FET,2SK2541 AB..................
Q 685 87-A30-090-080 FET,2SK2541 AB..................
Q 687 87-A30-076-080 C-TR,2SC3052F AB..................
ELECTRICAL MAIN PARTS LIST- 9/9
MECHANICAL PARTS LIST - 1/2
NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
U ......................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
87-CE3-023-010 BADGE,AIWA 30N SILV AB..................
8A-DB8-003-010 BOX,CASS 1 AB..................
8A-DB8-004-010 BOX,CASS 2 AB..................
8A-DB8-005-010 PANEL,TRAY AB..................
8A-DB8-011-010 WINDOW,CASS 1 AB..................
8A-DB8-012-010 WINDOW,CASS 2 AB..................
8A-DF8-001-010 CABI,FR AB..................
8A-DF8-002-010 PANEL,AMP AB..................
8A-DF8-003-010 PANEL,TRAY CD-R AB..................
8A-DF8-008-010 CABI,REAR USM .B..................
8A-DF8-009-010 CABI,REAR LHSM A...................
8A-DF8-021-010 WINDOW,CD AB..................
8A-DF8-022-010 WINDOW,DISPLAY A...................
8A-DF8-024-010 WINDOW,DISPLAY U .B..................
8A-NF8-005-010 PANEL,TOP AB..................
8A-NF8-006-010 WINDOW,TOP AB..................
8A-NF8-007-010 PANEL,LEFT V-2 AB..................
8A-NF8-008-010 PANEL,RIGHT V-2 AB..................
8A-DB8-013-010 KEY,POWER AB..................
8A-DB8-017-010 KEY,ASSY OPE AB..................
8A-DB8-020-010 KEY,ECO AB..................
8A-DB8-022-010 KEY,CD AB..................
8A-DB8-023-010 KEY,T-BASS AB..................
8A-DB8-024-010 KEY,REC AB..................
8A-DB8-027-010 KNOB,RTRY VOL AB..................
8A-DB8-028-010 KNOB,RTRY ASSY JOG AB..................
8A-DB8-031-010 KEY,ASSY JOG AB..................
8A-DB8-036-010 REFLECTOR,ECO AB..................
8A-DF8-004-010 KEY,ASSY OPE 2 AB..................
8A-DF8-006-010 KEY,FINALIZE AB..................
8A-DF8-007-010 KEY,OPEN CD-R AB..................
8A-DF8-012-010 KEY,ASSY FUN AB..................
81-532-080-010 LABEL, CASS. COMPT AB..................
86-NF6-061-010 REFLECTOR,CASS AB..................
87-NF6-615-010 CONN ASSY,3P PB AB..................
87-NF6-616-010 CONN ASSY,8P RPB AB..................
84-ZG1-245-210 CAP,OPTICAL AB..................
82-NF5-218-010 SPR-T,EJECT 1 (SIN) AB..................
82-NF5-219-010 SPR-T,EJECT 2 (SIN) AB..................
82-NF5-229-010 PLATE,LOCK AB..................
86-NF9-224-010 SPR-C,LOCK AB..................
87-064-080-010 WIRE, BINDER AB..................
87-064-185-010 HLDR,WIRE AB..................
87-NF4-216-010 HLDR,LOCK 1 AB..................
87-NF4-217-110 HLDR,LOCK 2 AB..................
88-NF5-208-010 HLDR,PWB-M N AB..................
8A-DB8-210-010 HLDR,FAN AB..................
8A-DF8-201-010 HLDR,CD-R AB..................
8A-DF8-202-010 HLDR,PWB PT AB..................
8A-DF8-203-010 HT-SINK, AB..................
8A-DF8-205-010 CASE,CD-R BOTTOM AB..................
8A-DF8-206-010 CASE,CD-R TOP AB..................
8Z-NB8-240-010 COVER, PL AB..................
8Z-NB8-254-010 COVER, PL M3 AB..................
8Z-NF6-210-010 DMPR,150 N AB..................
87-067-579-010 TAPPING SCREW, BVT2+3-8 AB..................
87-067-641-010 UTT2+3-8(W/O SLOT)BL AB..................
87-067-688-010 BVTT+3-6 AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
87-067-758-010 BVT2+3-12 W/O SLOT AB..................
87-067-873-010 BVT2+3-25 W/O SLOT AB..................
87-078-191-010 S-SCREW,IT+4-10 AB..................
87-721-097-410 QT2+3-12 GLD AB..................
87-723-096-410 QT2+3-10W/O SLOT BL AB..................
87-B10-069-010 BVT2+3-35 W/O AB..................
87-B10-299-010 BVT2+3-30 W/O SLOT AB..................
87-NF4-224-010 S-SCREW,IT3B+3-8 CU AB..................
8A-DB8-204-010 GUIDE,FL AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
87-085-185-010 BUSHING, AC CORD (E) A...................
87-085-189-010 BUSHING, CORD (U) .B..................
87-A91-232-010 FAN,F614R-12MC-22-350MM AB..................
87-A91-711-010 FAN, 3110GL-B4W-B34-H02 -400MM AB..................
87-NB7-615-010 CONN ASSY,2P SHIELDPH/PH AB..................
88-906-171-110 FF-CABLE,6P 1.25 AB..................
88-908-341-110 FF-CABLE, 8P 1.25 340MM AB..................
88-912-151-110 FF-CABLE, 12P 1.25 AB..................
88-913-271-110 FF-CABLE, 13P 1.25 AB..................
88-915-121-110 FF-CABLE, 15P 1.25 AB..................
8A-DF8-606-010 PT,ADF8-H A...................
MECHANICAL PARTS LIST - 2/2
8A-DF8-631-010 FF-CABLE,9P 1.0 250MM AB..................
C 710 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
PT 101 8A-DF8-607-010 PT,ADF8-U .B..................
W 1 87-A80-092-010 AC CORD ASSY,E BLK SUN FAI A...................
W 1 87-A80-110-010 AC CORD ASSY,U SPT-2W .B..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
WH 1 87-A90-510-010 HLDR,WIRE 2.5-9P AB..................
ACCESSORIES / PACKAGE LIST - 1/1
NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
U ......................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8A-DF8-902-010 IB,LH(ESP)M A...................
8A-DF8-903-010 IB,U(ESF)M .B..................
87-006-225-010 AM LOOP ANT NC2 AB..................
87-043-115-010 ANT,FEEDER FM AB..................
87-A91-017-010 PLUG,CONVERSION JT-0476 A...................
8Z-NF8-701-210 RC UNIT,RC-ZAS01 AB..................

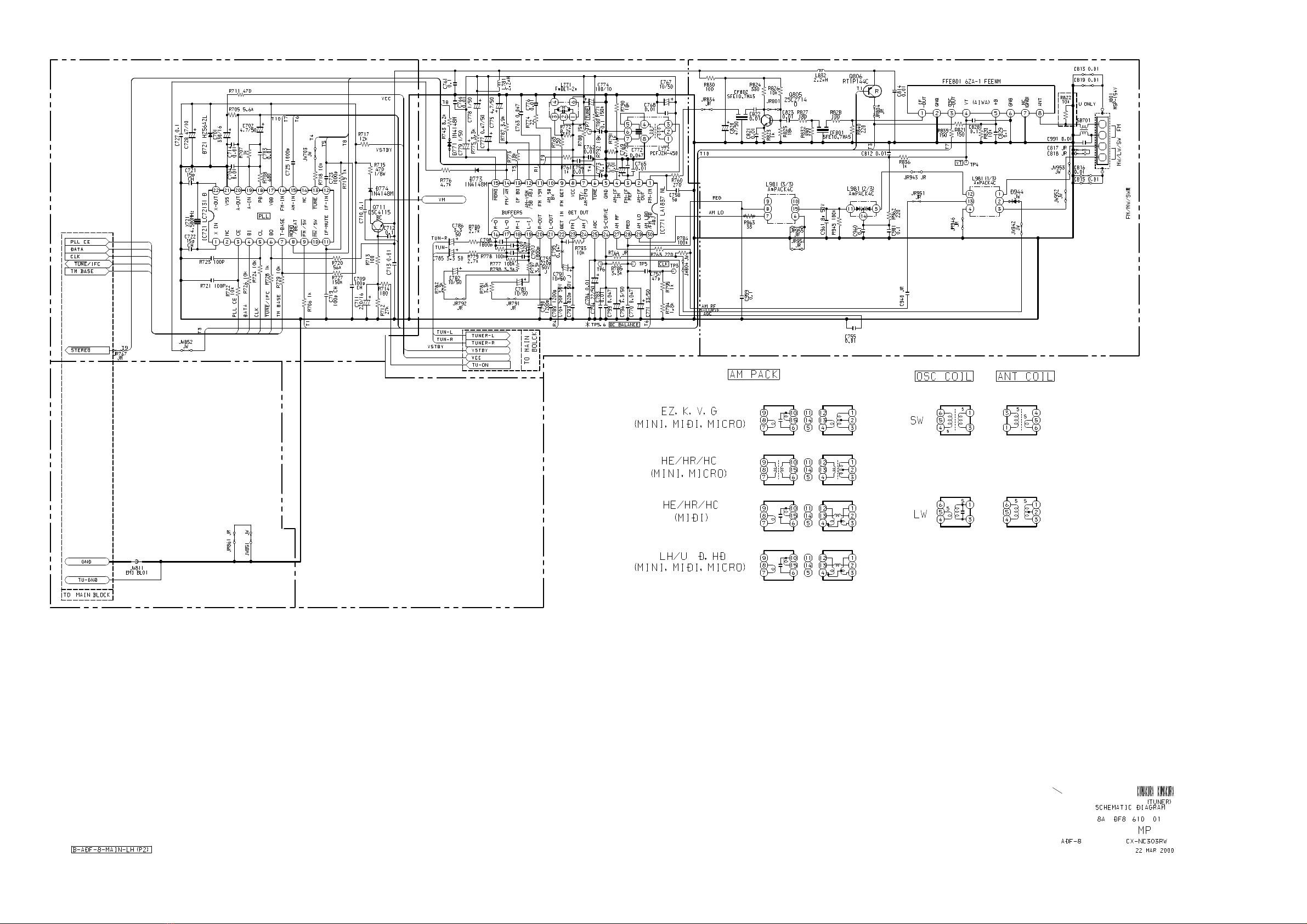

SCHEMATIC DIAGRAM_1(LH :MAIN 1/2)

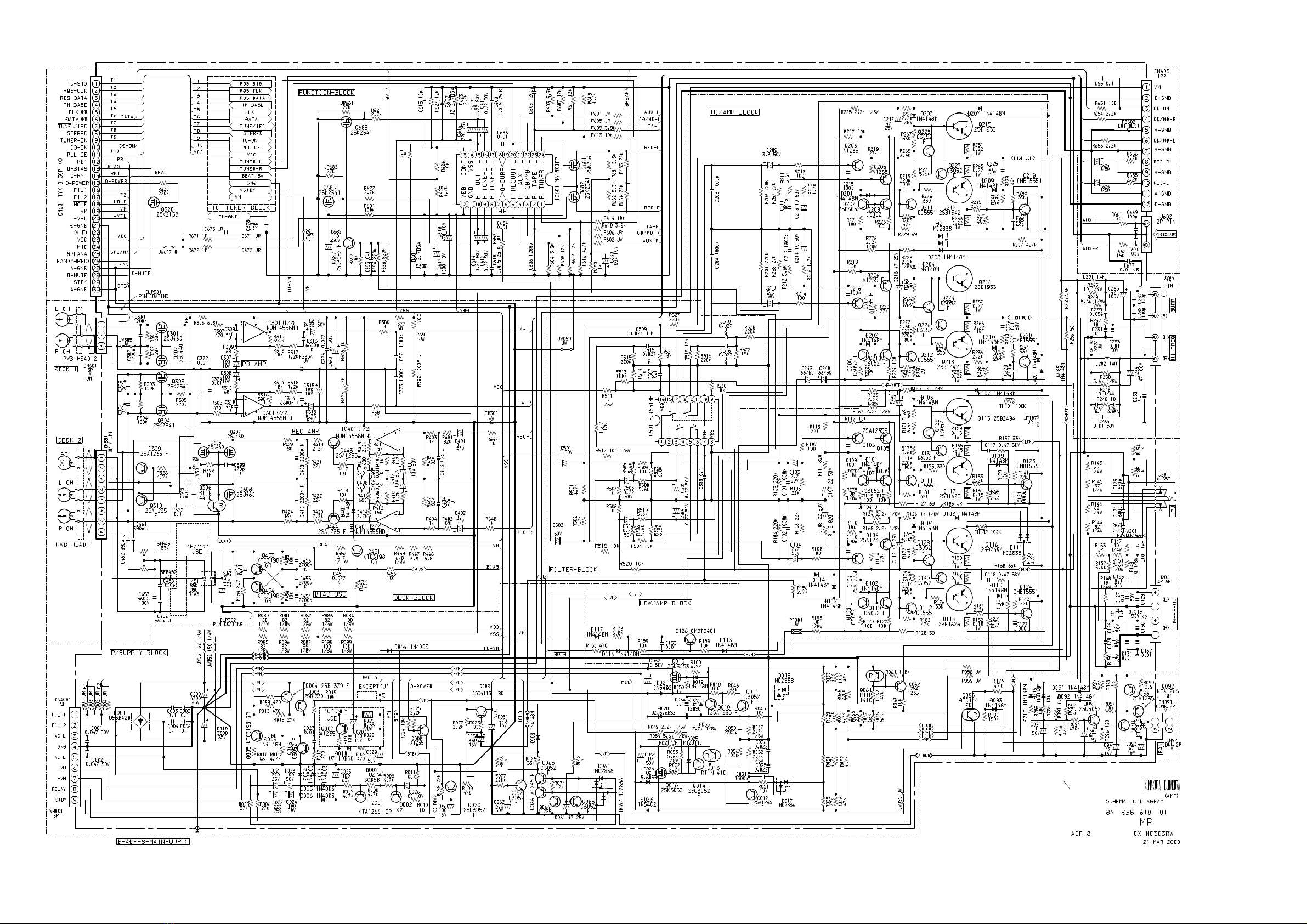

SCHEMATIC DIAGRAM_2(LH :MAIN 2/2)
SCHEMATIC DIAGRAM_3(U :MAIN 1/2)
SCHEMATIC DIAGRAM_4 (U:MAIN 2/2)

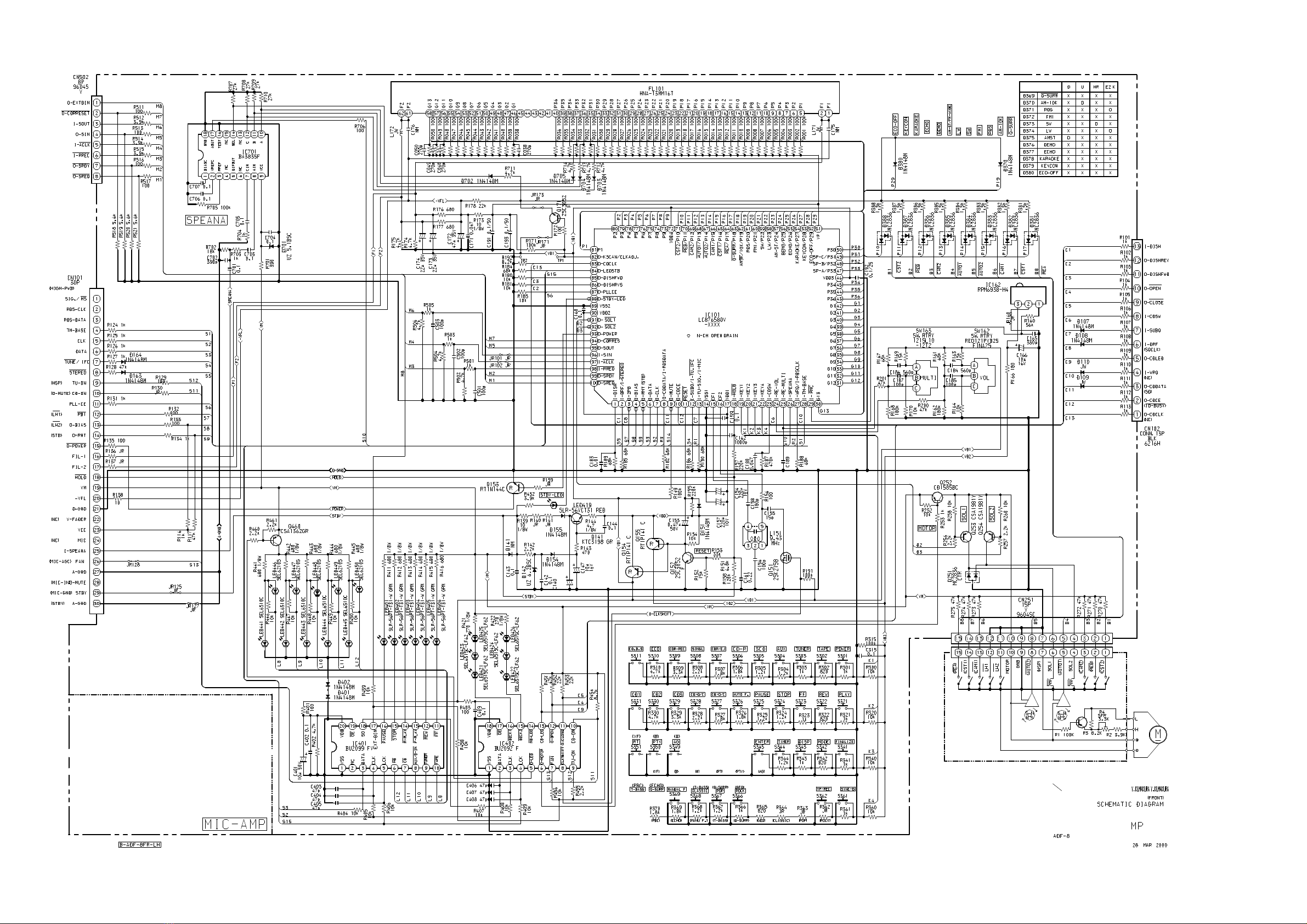

SCHEMATIC DIAGRAM_5 (LH:FRONT)

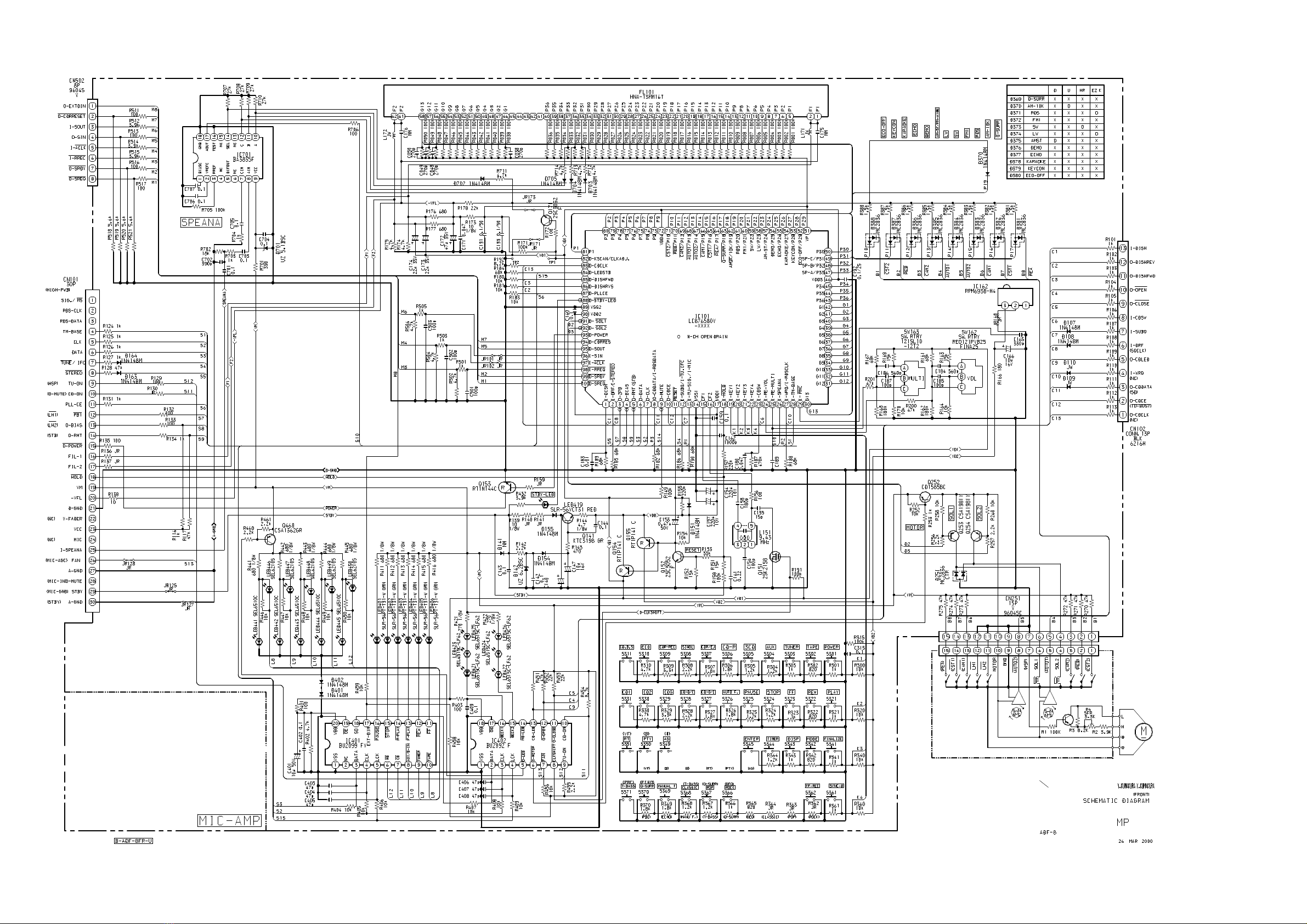

SCHEMATIC DIAGRAM_6 (U:FRONT)
SCHEMATIC DIAGRAM_7 (INTERFACE)
Other manuals for XR-C303RW
3
This manual suits for next models
2
Table of contents
Other Aiwa Stereo System manuals
