S E R V I C E M A N U A L
SIMPLE MANUAL
•Replace this Service Manual with ”Revision Publishing” when it is issued.
XR-H330MD
• TYPE: D
S/M Code No. 09–98B–303–50A
MD/CD STEREO SYSTEM
• BASIC TAPE MECHANISM: 2ZM–3MK2 YPR4N
• BASIC CD MECHANISM: 4ZG–1 Z4RSHMDJ
• BASIC MD MECHANISM: ZZG–3 D
ELECTRICAL MAIN PARTS LIST - 1/6
NOTE: The characters in the suffix column indicate the part usage.
D ......................OO..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 1 87-010-387-080 1A CAP,E 470-25 SME A...................
CN 3 87-A60-850-010 CONN,7P V VH A...................
D 5 87-070-345-080 0E DIODE,IN4148 A...................
D 2 87-070-345-080 0E DIODE,IN4148 A...................
D 3 87-070-345-080 0E DIODE,IN4148 A...................
D 1 87-070-345-080 0E DIODE,IN4148 A...................
D 4 87-070-345-080 0E DIODE,IN4148 A...................
PT 2 8Z-NF8-660-010 1C PT,SUB ZNF-8(D) A...................
RY 1 87-A90-977-010 1C RELAY,AC12V DG12D1-O(M) A...................
T 1 87-A60-317-010 0E TERMINAL, 1P MSC A...................
T 2 87-A60-317-010 0E TERMINAL, 1P MSC A...................
87-NF5-203-010 1A GUIDE,FL A...................
8Z-NB8-210-010 0E GUIDE,FUN A...................
8Z-NB8-211-010 0E GUIDE,OPE A...................
C 9 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 5 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 4 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 7 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 6 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 1 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 3 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 8 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 2 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 11 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 12 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 10 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 13 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 108 87-010-075-040 0E CAP,E 10-16 5L A...................
C 103 87-010-197-080 0E CAP, CHIP 0.01 DM A...................
C 104 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 105 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 107 87-012-157-080 0E C-CAP,S 330P-50 CH A...................
C 118 87-010-194-080 0E CAP, CHIP 0.047 A...................
C 112 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 114 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 117 87-010-264-040 0E CAP,E 100-10 5L A...................
C 116 87-015-694-040 0E E/CAP 0.47-50 A...................
C 113 87-A10-189-040 0E CAP,E 220-10 A...................
C 119 87-A11-071-040 0E CAP,E 47-50 SRG A...................
C 128 87-010-178-080 0E CHIP CAP 1000P A...................
C 122 87-010-194-080 0E CAP, CHIP 0.047 A...................
C 125 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 124 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 123 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 127 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 121 87-010-421-040 0E CAP,E 4.7-50 5L A...................
C 126 87-012-155-080 0E C-CAP 180P-50CH A...................
C 120 87-015-698-040 0E CAP,E 4.7-50 7L A...................
C 130 87-010-312-080 0E C-CAP,S 15P-50 CH A...................
C 131 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 195 87-010-194-080 0E CAP, CHIP 0.047 A...................
C 197 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 196 87-010-498-040 0E CAP,E 10-16 GAS A...................
C 224 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 223 87-010-405-040 0E CAP,E 10-50 A...................
C 255 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 253 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 256 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 252 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 251 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 254 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 272 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 271 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 273 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 352 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 353 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 357 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 356 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 354 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 355 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 351 87-012-158-080 0E C-CAP,S 390P-50 CH A...................
C 421 87-015-686-040 0E CAP,E 22-25 M 7L SRA A...................
CON 102 87-099-015-010 0E CONN,13P 6216V A...................
CON 104 87-099-017-010 0E CONN, 15P 6216 V A...................
CON 101 87-099-720-010 1B CONN,30P TYK-B(P) A...................
CON 502 87-099-195-010 0E CONN,7P 6216 V A...................
D 102 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 103 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 106 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 105 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 107 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 101 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 104 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 108 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 109 87-A40-270-080 0E C-DIODE,MC2838 A...................
D 110 87-A40-269-080 0E C-DIODE,MC2836 A...................
ELECTRICAL MAIN PARTS LIST - 2/6
D 172 87-A40-509-080 0E ZENER,MTZJ6.8C A...................
D 305 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 302 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 303 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 301 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 307 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 304 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 306 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 308 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 311 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 356 87-017-932-080 0E ZENER,MTJ6.2B A...................
D 353 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 352 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 351 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 354 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
D 653 87-A40-246-080 0E DIODE,IN4148 T-72 A...................
FL 101 8Z-NB8-601-010 2Y FL,BJ661GK A...................
IC 102 87-A20-914-010 1B IC,SPS-442-1-F A...................
IC 101 8Z-NB8-640-010 2M C-IC,LC876572A-**** A...................
IC 203 87-A21-021-040 1B C-IC,BU2099FV A...................
IC 202 87-A21-021-040 1B C-IC,BU2099FV A...................
IC 380 87-A21-023-040 1C C-IC,BA3835F A...................
L 331 87-A50-333-010 0E COIL,OSC 9.43MHZ A...................
LED 206 87-A40-451-080 0E LED,SEL6510C-TP7 GRN A...................
LED 207 87-A40-451-080 0E LED,SEL6510C-TP7 GRN A...................
LED 208 87-A40-451-080 0E LED,SEL6510C-TP7 GRN A...................
LED 209 87-A40-451-080 0E LED,SEL6510C-TP7 GRN A...................
LED 205 87-A40-452-080 0E LED,SEL6210S-TP7 RED A...................
LED 202 87-A40-452-080 0E LED,SEL6210S-TP7 RED A...................
LED 201 87-A40-452-080 0E LED,SEL6210S-TP7 RED A...................
LED 204 87-A40-452-080 0E LED,SEL6210S-TP7 RED A...................
LED 203 87-A40-452-080 0E LED,SEL6210S-TP7 RED A...................
LED 217 87-A40-537-080 0E LED,SLR-56PT-TE7-W A...................
LED 218 87-A40-537-080 0E LED,SLR-56PT-TE7-W A...................
LED 219 87-A40-537-080 0E LED,SLR-56PT-TE7-W A...................
LED 221 87-A40-537-080 0E LED,SLR-56PT-TE7-W A...................
LED 222 87-A40-537-080 0E LED,SLR-56PT-TE7-W A...................
LED 220 87-A40-537-080 0E LED,SLR-56PT-TE7-W A...................
LED 254 87-017-730-080 0E LED,SEL6214S A...................
LED 255 87-017-730-080 0E LED,SEL6214S A...................
LED 252 87-A40-380-080 0E LED,SEL6510C-TP5 GRN A...................
LED 371 87-A90-825-040 0E LED,SLP-9131C-81H-S-T1 RED A...................
LED 608 87-A40-557-040 0E LED,SLR-56PTT31 GRN A...................
LED 602 87-A40-557-040 0E LED,SLR-56PTT31 GRN A...................
LED 604 87-A40-557-040 0E LED,SLR-56PTT31 GRN A...................
LED 603 87-A40-557-040 0E LED,SLR-56PTT31 GRN A...................
LED 606 87-A40-557-040 0E LED,SLR-56PTT31 GRN A...................
LED 605 87-A40-557-040 0E LED,SLR-56PTT31 GRN A...................
LED 607 87-A40-557-040 0E LED,SLR-56PTT31 GRN A...................
LED 601 87-A40-557-040 0E LED,SLR-56PTT31 GRN A...................
LED 650 87-A40-451-080 0E LED,SEL6510C-TP7 GRN A...................
Q 101 87-A30-087-080 0E C-FET,2SK2158 A...................
Q 102 87-A30-087-080 0E C-FET,2SK2158 A...................
Q 106 87-A30-159-080 0E C-TR,KTA1298Y A...................
Q 105 87-A30-159-080 0E C-TR,KTA1298Y A...................
Q 107 87-A30-240-080 0E TR,CSA1585BC A...................
Q 201 87-026-230-080 0E CHIP-TR,DTA114YK A...................
Q 208 87-A30-198-080 0E TR,KTC3199GR A...................
Q 301 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 312 87-A30-087-080 0E C-FET,2SK2158 A...................
S 307 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 308 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 309 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 303 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 304 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 301 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 305 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 306 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 302 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 317 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 310 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 316 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 312 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 315 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 313 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 311 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 314 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 318 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 319 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 323 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 320 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 322 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 321 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 327 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 328 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 324 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 325 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 326 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 334 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 332 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 336 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 335 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
ELECTRICAL MAIN PARTS LIST - 3/6
S 337 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 333 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
SW 101 87-A90-535-010 1B SW,RTRY EC16B24304 A...................
SW 102 87-A90-950-010 1B SW,RTRY EC12E12504 ENCORDER A...................
C 307 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 309 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 301 87-010-318-080 0E C-CAP,S 47P-50 CH A...................
C 302 87-010-318-080 0E C-CAP,S 47P-50 CH A...................
C 305 87-012-145-080 0E CAP, CHIP S 270P CH A...................
C 306 87-012-145-080 0E CAP, CHIP S 270P CH A...................
C 303 87-012-157-080 0E C-CAP,S 330P-50 CH A...................
C 304 87-012-157-080 0E C-CAP,S 330P-50 CH A...................
C 316 87-010-178-080 0E CHIP CAP 1000P A...................
C 314 87-010-178-080 0E CHIP CAP 1000P A...................
C 315 87-010-178-080 0E CHIP CAP 1000P A...................
C 313 87-010-178-080 0E CHIP CAP 1000P A...................
C 310 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 311 87-010-198-080 0E CAP, CHIP 0.022 A...................
C 312 87-010-198-080 0E CAP, CHIP 0.022 A...................
C 324 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 325 87-010-370-080 0E CAP,E 330-6.3 SME A...................
C 328 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
C 327 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
C 322 87-016-492-080 0E C-CAP,S 0.33-16 FZ A...................
C 321 87-016-492-080 0E C-CAP,S 0.33-16 FZ A...................
C 339 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 337 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 332 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 335 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 336 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 340 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 354 87-010-175-080 0E CAP 560P A...................
C 358 87-010-183-080 0E C-CAP,S 2700P-50 B A...................
C 359 87-010-183-080 0E C-CAP,S 2700P-50 B A...................
C 357 87-010-197-080 0E CAP, CHIP 0.01 DM A...................
C 356 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 352 87-012-140-080 0E CAP 470P A...................
C 351 87-012-140-080 0E CAP 470P A...................
C 355 87-012-349-080 0E C-CAP,S 1000P-50 CH A...................
C 360 87-010-183-080 0E C-CAP,S 2700P-50 B A...................
C 370 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 378 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 379 87-010-406-080 0E CAP, ELECT 22-50 A...................
C 374 87-016-083-080 0E C-CAP,S 0.15-16 RK A...................
C 373 87-016-083-080 0E C-CAP,S 0.15-16 RK A...................
C 386 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 380 87-010-406-080 0E CAP, ELECT 22-50 A...................
C 388 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 394 87-010-319-080 0E C-CAP,S 56P-50 CH A...................
C 393 87-010-319-080 0E C-CAP,S 56P-50 CH A...................
C 392 87-010-319-080 0E C-CAP,S 56P-50 CH A...................
C 391 87-010-319-080 0E C-CAP,S 56P-50 CH A...................
CN 301 87-099-827-010 0E CONN,3P S2M-3W A...................
CN 351 87-099-832-010 0E CONN,8P S2M-8W A...................
D 352 87-A40-269-080 0E C-DIODE,MC2836 A...................
IC 303 87-A20-783-040 1D C-IC,BA7762AFS A...................
L 302 87-A50-049-010 0E COIL,TRAP 85K(COI) A...................
L 301 87-A50-049-010 0E COIL,TRAP 85K(COI) A...................
L 351 87-007-342-010 0E COIL,OSC 85K BIAS A...................
Q 357 87-026-610-080 0E TR,KTC3198GR A...................
Q 358 87-026-610-080 0E TR,KTC3198GR A...................
Q 359 87-026-610-080 0E TR,KTC3198GR A...................
Q 355 87-A30-074-080 0E C-TR,RT1P 141C A...................
Q 353 87-A30-087-080 0E C-FET,2SK2158 A...................
Q 354 87-A30-087-080 0E C-FET,2SK2158 A...................
Q 351 87-A30-087-080 0E C-FET,2SK2158 A...................
SFR 351 87-024-436-080 0E SFR,47K RH063EC A...................
SFR 352 87-024-436-080 0E SFR,47K RH063EC A...................
C 458 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 457 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 452 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 451 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 461 87-010-544-080 0E CAP, ELECT 0.1-50V A...................
IC 451 87-A21-031-040 1A C-IC,BU4551BF A...................
87-067-703-010 0E TAPPING SCREW, BVT2+3-10 A...................
C 5 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 3 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 6 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 4 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 1 87-012-369-080 0E C-CAP,S 0.047-50F A...................
C 2 87-012-369-080 0E C-CAP,S 0.047-50F A...................
C 9 87-016-658-090 1C CAP,E 4700-35 SMG A...................
C 10 87-016-658-090 1C CAP,E 4700-35 SMG A...................
C 26 87-010-263-080 0E CAP, ELECT 100-10V A...................
C 28 87-010-263-080 0E CAP, ELECT 100-10V A...................
C 21 87-010-407-080 0E CAP, ELECT 33-50V A...................
C 22 87-010-407-080 0E CAP, ELECT 33-50V A...................
C 24 87-010-407-080 0E CAP, ELECT 33-50V A...................
C 23 87-010-407-080 0E CAP, ELECT 33-50V A...................
C 29 87-010-408-080 0E CAP, ELECT 47-50V A...................
C 25 87-010-430-080 0E CAP, ELECT 100-63 A...................
C 27 87-012-140-080 0E CAP 470P A...................
ELECTRICAL MAIN PARTS LIST - 4/6
C 30 87-010-112-080 0E CAP, ELECT 100-16V A...................
C 31 87-010-235-080 0E CAP,E 470-16 SME A...................
C 61 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 62 87-010-403-080 0E CAP, ELECT 3.3-50V A...................
C 92 87-010-263-080 0E CAP, ELECT 100-10V A...................
C 93 87-010-380-080 0E CAP, ELECT 47-16V A...................
C 91 87-010-401-080 0E CAP, ELECT 1-50V A...................
CN 91 87-009-030-010 0E CONNECTOR 2P PH M _ A...................
CNA 1 8Z-NB8-604-010 CONN ASSY,7P VH A...................
D 1 87-017-447-010 1B DIODE,GBU4DL A...................
D 8 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 9 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 3 87-070-274-080 0E DIODE,1N4003 SEM A...................
D 4 87-070-274-080 0E DIODE,1N4003 SEM A...................
D 5 87-070-274-080 0E DIODE,1N4003 SEM A...................
D 6 87-070-274-080 0E DIODE,1N4003 SEM A...................
D 7 87-A40-435-080 0E ZENER,MTZJ30D A...................
D 10 87-A40-345-080 0E ZENER,MTZJ10C A...................
D 64 87-070-274-080 0E DIODE,1N4003 SEM A...................
D 62 87-A40-269-080 0E C-DIODE,MC2836 A...................
D 61 87-A40-270-080 0E C-DIODE,MC2838 A...................
D 92 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 91 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
Q 1 87-026-609-080 0E TR,KTA1266GR A...................
Q 2 87-026-609-080 0E TR,KTA1266GR A...................
Q 5 87-026-610-080 0E TR,KTC3198GR A...................
Q 8 87-A30-075-080 0E C-TR,2SA1235F A...................
Q 7 87-A30-075-080 0E C-TR,2SA1235F A...................
Q 6 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 9 87-A30-196-080 0E TR,2SC4115SRS A...................
Q 3 89-213-702-010 1A TR,2SB1370 (1.8W) A...................
Q 4 89-213-702-010 1A TR,2SB1370 (1.8W) A...................
Q 61 87-A30-074-080 0E C-TR,RT1P 141C A...................
Q 66 87-A30-075-080 0E C-TR,2SA1235F A...................
Q 63 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 64 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 67 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 65 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 62 87-A30-107-070 0E C-TR,CMBT5401 A...................
Q 92 87-026-609-080 0E TR,KTA1266GR A...................
Q 91 87-A30-076-080 0E C-TR,2SC3052F A...................
WH 1 87-A90-510-010 0E HLDR,WIRE 2.5-9P A...................
C 102 87-010-178-080 0E CHIP CAP 1000P A...................
C 101 87-010-178-080 0E CHIP CAP 1000P A...................
C 109 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 103 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 104 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 107 87-010-408-080 0E CAP, ELECT 47-50V A...................
C 108 87-010-408-080 0E CAP, ELECT 47-50V A...................
C 112 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 111 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 110 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 114 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 113 87-012-156-080 0E C-CAP,S 220P-50 CH A...................
C 122 87-010-178-080 0E CHIP CAP 1000P A...................
C 121 87-010-178-080 0E CHIP CAP 1000P A...................
C 127 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 128 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 125 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 126 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 132 87-010-197-080 0E CAP, CHIP 0.01 DM A...................
C 131 87-010-197-080 0E CAP, CHIP 0.01 DM A...................
C 133 87-010-197-080 0E CAP, CHIP 0.01 DM A...................
C 134 87-010-394-080 1A CAP ELECT220-35V ....................
D 101 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 103 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 109 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 104 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 102 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 107 87-A40-488-080 0E DIODE,1SS244 A...................
D 108 87-A40-488-080 0E DIODE,1SS244 A...................
D 112 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 113 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 110 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 115 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 114 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 111 87-A40-270-080 0E C-DIODE,MC2838 A...................
L 102 87-003-383-010 1A COIL,1UH-S A...................
L 101 87-003-383-010 1A COIL,1UH-S A...................
Q 109 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 108 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 107 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 101 87-A30-086-070 0E C-TR,CSD1306E A...................
Q 102 87-A30-086-070 0E C-TR,CSD1306E A...................
Q 106 87-A30-107-070 0E C-TR,CMBT5401 A...................
Q 104 87-A30-107-070 0E C-TR,CMBT5401 A...................
Q 103 87-A30-107-070 0E C-TR,CMBT5401 A...................
Q 105 87-A30-107-070 0E C-TR,CMBT5401 A...................
Q 110 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 119 87-A30-109-010 1B TR,2SD 2495 A...................
Q 111 87-A30-190-080 0E TR,CC5551 A...................
Q 112 87-A30-190-080 0E TR,CC5551 A...................
ELECTRICAL MAIN PARTS LIST - 5/6
Q 127 87-A30-075-080 0E C-TR,2SA1235F A...................
Q 128 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 129 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 124 87-A30-106-070 0E C-TR,CMBT5551 A...................
Q 123 87-A30-106-070 0E C-TR,CMBT5551 A...................
Q 126 87-A30-107-070 0E C-TR,CMBT5401 A...................
Q 122 87-A30-108-010 1B TR,2SB1626 A...................
Q 121 87-A30-108-010 1B TR,2SB1626 A...................
Q 120 87-A30-109-010 1B TR,2SD 2495 A...................
Q 130 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 131 87-A30-076-080 0E C-TR,2SC3052F A...................
R 129 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 132 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 131 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 130 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 143 87-A00-440-050 0E RES,220-1/2W J RP A...................
R 146 87-A00-440-050 0E RES,220-1/2W J RP A...................
R 145 87-A00-440-050 0E RES,220-1/2W J RP A...................
R 144 87-A00-440-050 0E RES,220-1/2W J RP A...................
R 165 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 166 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
TH 101 87-A90-221-080 1A C-THMS,100K.K A...................
TH 102 87-A90-221-080 1A C-THMS,100K.K A...................
C 204 87-010-177-080 0E C-CAP,S 820P-50 SL A...................
C 203 87-010-177-080 0E C-CAP,S 820P-50 SL A...................
C 209 87-010-544-080 0E CAP, ELECT 0.1-50V A...................
C 212 87-010-181-080 0E CAP,CHIP S 1800P A...................
C 211 87-010-181-080 0E CAP,CHIP S 1800P A...................
C 215 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 216 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 217 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 214 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 213 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 218 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 210 87-010-544-080 0E CAP, ELECT 0.1-50V A...................
C 219 87-012-145-080 0E CAP, CHIP S 270P CH A...................
C 228 87-010-186-080 0E CAP,CHIP 4700P A...................
C 227 87-010-186-080 0E CAP,CHIP 4700P A...................
C 229 87-010-993-080 0E C-CAP,S 0.056-25 B A...................
C 220 87-012-145-080 0E CAP, CHIP S 270P CH A...................
C 225 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 226 87-012-368-080 0E C-CAP,S 0.1-50 F A...................
C 231 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 239 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 232 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 234 87-010-197-080 0E CAP, CHIP 0.01 DM A...................
C 233 87-010-197-080 0E CAP, CHIP 0.01 DM A...................
C 230 87-010-993-080 0E C-CAP,S 0.056-25 B A...................
C 235 87-016-285-080 0E CAP,E 47-100SME A...................
C 236 87-016-285-080 0E CAP,E 47-100SME A...................
D 203 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 201 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 204 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 202 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 209 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 207 87-A40-488-080 0E DIODE,1SS244 A...................
D 208 87-A40-488-080 0E DIODE,1SS244 A...................
D 210 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 214 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 211 87-A40-270-080 0E C-DIODE,MC2838 A...................
J 203 87-033-240-010 1A TERMINAL,SP 4P32SV1-05 A...................
J 201 87-A60-483-010 1B JACK,DIA6.3 BLK ST W/S KM A...................
J 204 87-A60-750-010 1A JACK,PIN 4P R/W BLUE A...................
L 201 87-003-383-010 1A COIL,1UH-S A...................
L 202 87-003-383-010 1A COIL,1UH-S A...................
Q 81 87-A30-074-080 0E C-TR,RT1P 141C A...................
Q 82 87-A30-107-070 0E C-TR,CMBT5401 A...................
Q 203 87-A30-075-080 0E C-TR,2SA1235F A...................
Q 205 87-A30-075-080 0E C-TR,2SA1235F A...................
Q 204 87-A30-075-080 0E C-TR,2SA1235F A...................
Q 206 87-A30-075-080 0E C-TR,2SA1235F A...................
Q 209 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 208 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 207 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 202 87-A30-086-070 0E C-TR,CSD1306E A...................
Q 201 87-A30-086-070 0E C-TR,CSD1306E A...................
Q 210 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 218 87-A30-108-010 1B TR,2SB1626 A...................
Q 217 87-A30-108-010 1B TR,2SB1626 A...................
Q 215 87-A30-109-010 1B TR,2SD 2495 A...................
Q 216 87-A30-109-010 1B TR,2SD 2495 A...................
Q 219 87-A30-119-080 0E C-TR,2SC3906K R A...................
Q 211 87-A30-190-080 0E TR,CC5551 A...................
Q 212 87-A30-190-080 0E TR,CC5551 A...................
Q 226 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 227 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 225 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 224 87-A30-076-080 0E C-TR,2SC3052F A...................
Q 220 87-A30-119-080 0E C-TR,2SC3906K R A...................
R 232 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 231 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 234 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 233 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 265 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
R 266 87-A00-258-080 0E RES,M/F 0.22-1W J A...................
TH 201 87-A90-221-080 1A C-THMS,100K.K A...................
TH 202 87-A90-221-080 1A C-THMS,100K.K A...................
C 601 87-010-180-080 0E C-CER 1500P A...................
C 602 87-010-180-080 0E C-CER 1500P A...................
C 606 87-010-318-080 0E C-CAP,S 47P-50 CH A...................
C 605 87-010-318-080 0E C-CAP,S 47P-50 CH A...................
C 607 87-010-318-080 0E C-CAP,S 47P-50 CH A...................
C 608 87-010-318-080 0E C-CAP,S 47P-50 CH A...................
C 619 87-010-185-080 0E C-CAP,S 3900P-50 B A...................
C 614 87-016-081-080 0E C-CAP,S 0.1-16 RK A...................
C 613 87-016-081-080 0E C-CAP,S 0.1-16 RK A...................
C 620 87-010-185-080 0E C-CAP,S 3900P-50 B A...................
C 627 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 622 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 621 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 626 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 629 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 625 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 635 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 634 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 630 87-010-213-080 0E C-CAP,S 0.015-50 B A...................
C 633 87-010-263-080 0E CAP, ELECT 100-10V A...................
C 632 87-010-263-080 0E CAP, ELECT 100-10V A...................
C 631 87-010-992-080 0E C-CAP,S 0.047-25 B A...................
C 641 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 653 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 654 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 677 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
CN 604 87-099-570-010 1A CONN,13P TUC-P13P-B1 A...................
CN 601 87-099-719-010 1B CONN,30P TYK-B(X) A...................
CN 603 87-A60-139-010 0E CONN,14P V FE A...................
D 601 87-A40-002-080 0E ZENER,MTZJ5.1C A...................
D 602 87-A40-438-080 0E ZENER,MTZJ4.7A A...................
IC 601 87-A21-011-040 1H C-IC,M62445FP-600D A...................
J 602 87-A60-425-010 1A JACK,PIN 2P YKC21-3838 A...................
Q 601 87-026-609-080 0E TR,KTA1266GR A...................
C 952 87-010-112-080 0E CAP, ELECT 100-16V A...................
C 955 87-010-197-080 0E CAP, CHIP 0.01 DM A...................
C 954 87-010-197-080 0E CAP, CHIP 0.01 DM A...................
C 953 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 957 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 975 87-010-322-080 0E C-CAP,S 100P-50 CH A...................
C 973 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 974 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 971 87-010-402-080 0E CAP, ELECT 2.2-50V A...................
C 972 87-010-405-080 0E CAP, ELECT 10-50V A...................
CN 901 87-099-566-010 0E CONN,7P TUC-P7P-B1 A...................
CN 951 87-A60-689-010 0E CONN,7P H GRY TUC-P07X-C1 A...................
IC 951 87-A21-103-040 1E C-IC,MM1454XFBE A...................
ELECTRICAL MAIN PARTS LIST - 6/6
NOTE: The characters in the suffix column indicate the part usage.
DST ....................OO..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 701 87-010-381-080 0E CAP, ELECT 330-16V A...................
C 702 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
C 709 87-012-195-080 0E C-CAP,U 100P-50CH A...................
C 703 87-012-286-080 0E CAP, U 0.01-25 A...................
C 704 87-012-286-080 0E CAP, U 0.01-25 A...................
C 711 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 712 87-010-831-080 0E C-CAP,U,0.1-16F A...................
C 718 87-012-179-080 0E C-CAP,U 20P-50 CH ....................
C 715 87-012-195-080 0E C-CAP,U 100P-50CH ....................
C 719 87-012-286-080 0E CAP, U 0.01-25 A...................
C 714 87-012-286-080 0E CAP, U 0.01-25 A...................
C 713 87-012-286-080 0E CAP, U 0.01-25 ....................
C 717 87-012-286-080 0E CAP, U 0.01-25 A...................
C 727 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 728 87-010-248-080 0E CAP, ELECT 220-10V A...................
C 722 87-012-176-080 0E CAP 15P A...................
C 721 87-012-176-080 0E CAP 15P A...................
C 720 87-012-195-080 0E C-CAP,U 100P-50CH A...................
C 723 87-012-274-080 0E CHIP CAP,U 1000P-50B A...................
C 729 87-012-274-080 0E CHIP CAP,U 1000P-50B A...................
C 725 87-012-274-080 0E CHIP CAP,U 1000P-50B A...................
C 725 87-018-131-080 0E CAP, CER 1000P-50V ....................
C 805 87-012-286-080 0E CAP, U 0.01-25 A...................
C 806 87-012-286-080 0E CAP, U 0.01-25 A...................
CN 701 87-A60-650-010 1A CONN,16P H GRY TUC-P16X-C1 ....................
CN 701 87-A60-700-010 0E CONN,13P H GRY TUC-P13X-C1 A...................
D 722 87-020-465-080 0E DIODE,1SS133 (110MA) ....................
D 721 87-A40-234-080 0E ZENER,MTZJ5.6A A...................
IC 721 87-070-127-110 1C IC,LC72131 D A...................
Q 711 87-A30-196-080 0E TR,2SC4115SRS A...................
X 721 87-A70-061-010 1A VIB,XTAL 4.500MHZ CSA-309 A...................
C 872 87-010-400-080 0E CAP, ELECT 0.47-50V A...................
C 873 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
C 878 87-012-278-080 0E C-CAP,U 2200P-50 B A...................
C 877 87-012-278-080 0E C-CAP,U 2200P-50 B A...................
C 889 87-010-248-080 0E CAP, ELECT 220-10V A...................
C 884 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 883 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
C 885 87-010-545-080 0E CAP, ELECT 0.22-50V A...................
C 886 87-010-545-080 0E CAP, ELECT 0.22-50V A...................
C 888 87-010-787-080 0E CAP, U 0.022-25 A...................
C 881 87-012-141-080 0E CHIP-CAPACITOR,0.22-16F A...................
C 882 87-012-172-080 0E CAPACITOR CHIP U 10P CH A...................
C 887 87-012-286-080 0E CAP, U 0.01-25 A...................
IC 871 87-070-060-040 1F IC,TA2040AF A...................
Q 873 87-026-226-080 0E CHIP-TR,DTA143EK A...................
X 891 87-030-394-010 1B VIB,CER CSA3.6MGF228 A...................
C 705 87-010-213-080 0E C-CAP,S 0.015-50 B ....................
C 706 87-010-213-080 0E C-CAP,S 0.015-50 B ....................
C 733 87-010-180-080 0E C-CER 1500P ....................
C 737 87-010-180-080 0E C-CER 1500P ....................
C 738 87-010-180-080 0E C-CER 1500P ....................
C 734 87-010-180-080 0E C-CER 1500P ....................
C 736 87-010-213-080 0E C-CAP,S 0.015-50 B ....................
C 735 87-010-213-080 0E C-CAP,S 0.015-50 B ....................
C 733 87-012-280-080 0E CAP, U 3300P-50 ....................
C 734 87-012-280-080 0E CAP, U 3300P-50 ....................
C 731 87-012-286-080 0E CAP, U 0.01-25 A...................
C 741 87-012-286-080 0E CAP, U 0.01-25 ....................
C 742 87-012-286-080 0E CAP, U 0.01-25 ....................
C 743 87-012-286-080 0E CAP, U 0.01-25 ....................
C 751 87-010-220-080 0E C-CAP,S 0.018-25 B ....................
C 752 87-010-220-080 0E C-CAP,S 0.018-25 B ....................
C 758 87-012-167-080 0E C-CAP,U 5P-50 CH A...................
C 757 87-012-188-080 0E C-CAP,U 47P-50 CH A...................
C 753 87-012-195-080 0E C-CAP,U 100P-50CH ....................
C 752 87-012-282-080 0E CAP, U 4700P-50 ....................
C 756 87-012-286-080 0E CAP, U 0.01-25 A...................
C 755 87-012-286-080 0E CAP, U 0.01-25 ....................
C 761 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................
C 766 87-010-197-080 0E CAP, CHIP 0.01 DM ....................
C 769 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 763 87-010-829-080 0E CAP, U 0.047-16 A...................
C 768 87-012-286-080 0E CAP, U 0.01-25 A...................
C 765 87-012-286-080 0E CAP, U 0.01-25 A...................
C 762 87-012-286-080 0E CAP, U 0.01-25 ....................
C 764 87-012-337-080 0E C-CAP,U 56P-50 CH A...................
C 773 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 774 87-010-263-080 0E CAP, ELECT 100-10V A...................
C 771 87-010-383-080 0E CAP, ELECT 33-25V A...................
C 777 87-010-400-080 0E CAP, ELECT 0.47-50V A...................
C 779 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 778 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 775 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
C 777 87-010-493-040 0E CAP,E 0.47-50 GAS ....................
C 772 87-010-829-080 0E CAP, U 0.047-16 A...................
ELECTRICAL MAIN PARTS LIST - 1/3 (TUNER: ZZA-1)
C 770 87-010-829-080 0E CAP, U 0.047-16 A...................
C 776 87-012-286-080 0E CAP, U 0.01-25 A...................
C 780 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 785 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 786 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 781 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 782 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 786 87-010-405-080 0E CAP, ELECT 10-50V ....................
C 785 87-010-405-080 0E CAP, ELECT 10-50V ....................
C 787 87-012-275-080 0E C-CAP,U 1200P-50 B ....................
C 788 87-012-275-080 0E C-CAP,U 1200P-50 B ....................
C 789 87-012-275-080 0E C-CAP,U 1200P-50 B A...................
C 788 87-012-280-080 0E CAP, U 3300P-50 ....................
C 787 87-012-280-080 0E CAP, U 3300P-50 ....................
C 783 87-012-286-080 0E CAP, U 0.01-25 A...................
C 784 87-012-286-080 0E CAP, U 0.01-25 A...................
C 796 87-010-403-080 0E CAP, ELECT 3.3-50V A...................
C 791 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 794 87-010-406-080 0E CAP, ELECT 22-50 A...................
C 795 87-010-596-080 0E CAP, S 0.047-16 ....................
C 799 87-010-829-080 0E CAP, U 0.047-16 A...................
C 793 87-012-273-080 0E C-CAP,U 820P-50 B A...................
C 790 87-012-275-080 0E C-CAP,U 1200P-50 B A...................
C 798 87-012-276-080 0E CAP, CHIP SS 1500 PBK A...................
C 797 87-012-276-080 0E CAP, CHIP SS 1500 PBK A...................
D 773 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 771 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 886 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
IC 771 87-A20-913-010 1D IC,LA1837NL A...................
L 771 87-A50-266-010 1A COIL,FM DET-2N(TOK) A...................
L 772 87-A90-052-010 1C FLTR,CFMT-450A(TOK) ....................
L 772 87-A90-053-010 1C FLTR,PCFMT-060(TOK) A...................
L 772 87-A90-733-010 1A FLTR,PCFAZH-450 (TOK) ....................
L 781 87-005-847-080 0E COIL,2.2UH(CECS) ....................
L 791 87-A50-027-010 1A COIL,1 POLE MPX(TOK) ....................
L 792 87-A50-027-010 1A COIL,1 POLE MPX(TOK) ....................
X 771 87-030-354-010 1A VIB,CF BFU 450C ....................
C 859 87-012-286-080 0E CAP, U 0.01-25 ....................
C 865 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................
C 866 87-010-405-080 0E CAP, ELECT 10-50V ....................
C 864 87-010-405-080 0E CAP, ELECT 10-50V ....................
C 869 87-012-180-080 0E C-CAP,U 22P-50 CH ....................
C 868 87-012-184-080 0E C-CAP,U 33P-50 CH ....................
C 862 87-012-199-080 0E CAP 220P ....................
C 861 87-012-199-080 0E CAP 220P ....................
C 863 87-012-270-080 0E CAP, U 470P-50 ....................
C 867 87-012-286-080 0E CAP, U 0.01-25 ....................
IC 851 87-A20-440-040 1H C-IC,BU1920FS ....................
L 851 87-005-847-080 0E COIL,2.2UH(CECS) ....................
Q 853 87-A30-076-080 0E C-TR,2SC3052F ....................
X 851 87-A70-091-010 1B VIB,XTAL 4.332MHZ CSA-309 ....................
C 807 87-012-286-080 0E CAP, U 0.01-25 A...................
C 803 87-012-286-080 0E CAP, U 0.01-25 A...................
C 804 87-012-286-080 0E CAP, U 0.01-25 A...................
C 809 87-012-286-080 0E CAP, U 0.01-25 A...................
C 801 87-012-286-080 0E CAP, U 0.01-25 A...................
C 802 87-012-286-080 0E CAP, U 0.01-25 A...................
C 808 87-012-286-080 0E CAP, U 0.01-25 A...................
C 814 87-012-286-080 0E CAP, U 0.01-25 ....................
C 810 87-012-286-080 0E CAP, U 0.01-25 A...................
C 812 87-012-286-080 0E CAP, U 0.01-25 A...................
C 828 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 829 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 820 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 823 87-012-286-080 0E CAP, U 0.01-25 A...................
C 822 87-012-286-080 0E CAP, U 0.01-25 A...................
C 821 87-012-286-080 0E CAP, U 0.01-25 A...................
C 894 87-012-286-080 0E CAP, U 0.01-25 A...................
C 893 87-012-286-080 0E CAP, U 0.01-25 A...................
C 909 87-012-286-080 0E CAP, U 0.01-25 ....................
C 910 87-012-286-080 0E CAP, U 0.01-25 ....................
C 942 87-012-172-080 0E CAPACITOR CHIP U 10P CH ....................
C 941 87-012-180-080 0E C-CAP,U 22P-50 CH ....................
C 940 87-012-286-080 0E CAP, U 0.01-25 ....................
C 947 87-012-286-080 0E CAP, U 0.01-25 ....................
C 943 87-012-286-080 0E CAP, U 0.01-25 ....................
C 945 87-012-286-080 0E CAP, U 0.01-25 ....................
C 944 87-014-049-080 0E CAP,PP 470P-100 J ....................
C 949 87-A10-039-080 0E C-CAP,U 470P-50 J CH ....................
C 959 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 958 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................
C 958 87-010-197-080 0E CAP, CHIP 0.01 DM ....................
C 956 87-010-263-080 0E CAP, ELECT 100-10V ....................
C 959 87-010-831-080 0E C-CAP,U,0.1-16F ....................
C 952 87-012-286-080 0E CAP, U 0.01-25 ....................
C 953 87-012-286-080 0E CAP, U 0.01-25 ....................
C 954 87-012-358-080 0E C-CAP,S 0.47-10 F Z ....................
C 950 87-014-073-080 0E CAP,PP 4700P-100 J ....................
C 960 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 963 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 962 87-010-401-080 0E CAP, ELECT 1-50V ....................
C 961 87-012-170-080 0E C-CAP,U 8P-50 CH A...................
ELECTRICAL MAIN PARTS LIST - 2/3 (TUNER: ZZA-1)
C 964 87-012-170-080 0E C-CAP,U 8P-50 CH ....................
C 981 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................
CF 802 82-785-747-010 1A CF MS2 GHY R ....................
CF 801 87-008-261-010 1A FILTER, SFE10.7MA5-A A...................
CF 802 87-008-261-010 1A FILTER, SFE10.7MA5-A A...................
CF 801 87-008-423-010 1A CERAMIC FILTER, SFE10.7 ....................
D 944 87-020-465-080 0E DIODE,1SS133 (110MA) ....................
D 941 87-020-465-080 0E DIODE,1SS133 (110MA) ....................
D 942 87-A40-270-080 0E C-DIODE,MC2838 ....................
FFE 801 A8-6ZA-190-030 0E 6ZA-1 FEUNM ....................
FFE 801 A8-6ZA-191-130 6ZA-1 FEENM ....................
FFE 801 A8-6ZA-19D-070 1H 6ZA-1 YFEJNC A...................
FFE 801 A8-8ZA-190-030 8ZA-1 FEUNM ....................
FFE 801 A8-8ZA-193-070 1E 8ZA-1 YFEUNC ....................
J 801 87-033-241-010 1B TERMINAL,ANT AJ-2039 ....................
J 801 87-A60-702-010 1B TERMINAL,ANT 4P CJ-9036 A...................
J 801 87-A60-703-010 1A TERMINAL,ANT 3P CJ-9037 ....................
J 940 81-754-629-010 0E CONNECTOR, 2P ....................
L 832 87-005-847-080 0E COIL,2.2UH(CECS) ....................
L 943 87-005-372-080 0E COIL S 1MHM ....................
L 942 87-A50-019-010 0E COIL,OSC LW(COI) ....................
L 941 87-A50-020-010 0E COIL,ANT LW(COI) ....................
L 941 87-A50-022-010 0E COIL,ANT SW(COI) ....................
L 944 87-A50-159-010 0E COIL,10MH K C2B ....................
L 942 87-A50-173-010 0E COIL,OSC SW-N(COI) ....................
L 981 87-NF4-650-010 1D COIL,AM PACK 4N(TOK) A...................
L 981 87-NF4-651-010 1C COIL,AM PACK2N(TOM) ....................
L 981 88-NF8-625-110 1D COIL,AM PACK3N(TOK) ....................
Q 712 87-A30-072-080 0E C-TR,RT1P 144C A...................
Q 807 87-A30-072-080 0E C-TR,RT1P 144C ....................
Q 805 89-327-143-080 0E TR,2SC2714 (0.1W) A...................
Q 941 87-A30-074-080 0E C-TR,RT1P 141C ....................
Q 942 87-A30-075-080 0E C-TR,2SA1235F ....................
Q 943 87-A30-075-080 0E C-TR,2SA1235F ....................
Q 945 87-A30-076-080 0E C-TR,2SC3052F ....................
Q 944 87-A30-076-080 0E C-TR,2SC3052F ....................
Q 949 87-A30-076-080 0E C-TR,2SC3052F ....................
Q 948 87-A30-086-070 0E C-TR,CSD1306E ....................
Q 946 87-A30-086-070 0E C-TR,CSD1306E ....................
Q 947 89-503-602-080 1A C-FET,2SK360E ....................
Q 947 89-505-434-540 0E C-FET,2SK543(4/5) ....................
Q 951 87-A30-074-080 0E C-TR,RT1P 141C ....................
Q 950 87-A30-086-070 0E C-TR,CSD1306E ....................
Q 952 87-A30-086-070 0E C-TR,CSD1306E ....................
TC 943 87-011-164-010 0E CAPACITOR,TRIMMER 30P ....................
TC 942 87-011-164-010 0E CAPACITOR,TRIMMER 30P ....................
TC 941 87-011-173-010 1A CERAMIC TRIMMER 20P ....................
ELECTRICAL MAIN PARTS LIST - 3/3 (TUNER: ZZA-1)
NOTE: The characters in the suffix column indicate the part usage.
D ......................OO..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
87-067-703-010 0E TAPPING SCREW, BVT2+3-10 AB..................
C 102 87-010-101-080 0E CAP, ELECT 220-16 AB..................
C 106 87-010-101-080 0E CAP, ELECT 220-16 AB..................
C 101 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 104 87-010-370-040 0E CAP,E 330-6.3 SME AB..................
C 105 87-010-380-080 0E CAP, ELECT 47-16V AB..................
D 101 87-A40-304-080 0E ZENER,DZ6.2M AB..................
D 102 87-A40-313-080 0E C-DIODE,MC 2840 AB..................
Q 103 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 102 89-213-750-010 1A TR,2SB1375 (25W) AB..................
C 205 87-010-180-080 0E C-CER 1500P AB..................
C 206 87-010-180-080 0E C-CER 1500P AB..................
C 201 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................
C 202 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................
C 208 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 207 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 204 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................
C 203 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................
C 252 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 251 87-010-408-080 0E CAP, ELECT 47-50V AB..................
IC 201 87-017-888-080 1A IC,NJM4558MD AB..................
C 402 87-010-178-080 0E CHIP CAP 1000P AB..................
C 401 87-010-178-080 0E CHIP CAP 1000P AB..................
C 404 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 403 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 411 87-012-140-080 0E CAP 470P AB..................
C 421 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
CON 903 87-009-030-010 0E CONNECTOR 2P PH M _ AB..................
CON 902 87-A60-060-010 0E CONN,07P V 9604S-07C AB..................
CON 904 87-A60-061-010 0E CONN,06P V 9604S-06C AB..................
CON 901 87-A60-139-010 0E CONN,14P V FE AB..................
CON 906 87-A60-422-010 0E CONN,8P V TOC-B AB..................
CON 905 87-A60-423-010 0E CONN,14P V TOC-B AB..................
D 401 87-A40-299-080 0E ZENER,DZ5.1M AB..................
FB 401 87-A50-189-080 0E C-COIL,S BLM21B272S AB..................
IC 401 87-A20-870-010 1F IC,GP1F37R AB..................
IC 402 87-A20-971-040 1A C-IC,SN74LV14APW AB..................
Q 402 87-A30-071-080 0E C-TR,RT1N 144C AB..................
Q 401 87-A30-074-080 0E C-TR,RT1P 141C AB..................
Q 403 87-A30-087-080 0E C-FET,2SK2158 AB..................
Q 404 87-A30-087-080 0E C-FET,2SK2158 AB..................
87-ZGA-611-010 0E FF-CABLE, 8P 1.0 100MM AB..................
87-ZGA-612-010 1A FF-CABLE, 14P 1.0 100MM AB..................
87-067-703-010 0E TAPPING SCREW, BVT2+3-10 AB..................
8Z-NB8-208-010 1B HLDR,MD AB..................
ELECTRICAL MAIN PARTS LIST - 1/1 (MD: ZZG-3)
NOTE: The characters in the suffix column indicate the part usage.
B ......................OO..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 507 87-010-661-080 0E C-CAP,E 10-16 AB..................
C 505 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 503 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 509 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 501 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 508 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 502 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 506 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 504 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 514 87-010-661-080 0E C-CAP,E 10-16 AB..................
C 511 87-010-661-080 0E C-CAP,E 10-16 AB..................
C 513 87-010-661-080 0E C-CAP,E 10-16 AB..................
C 519 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 510 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 518 87-012-278-080 0E C-CAP,U 2200P-50 B AB..................
C 517 87-012-278-080 0E C-CAP,U 2200P-50 B AB..................
C 515 87-012-337-080 0E C-CAP,U 56P-50 CH AB..................
C 516 87-012-337-080 0E C-CAP,U 56P-50 CH AB..................
C 522 87-010-661-080 0E C-CAP,E 10-16 AB..................
C 520 87-010-661-080 0E C-CAP,E 10-16 AB..................
C 528 87-010-661-080 0E C-CAP,E 10-16 AB..................
C 527 87-010-661-080 0E C-CAP,E 10-16 AB..................
C 523 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 524 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 521 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 526 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 525 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 531 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 530 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
FB 501 87-A90-828-080 0E C-F-BEAD, BK1608LM182 AB..................
IC 501 87-017-853-040 1B IC,NJM2100V AB..................
IC 500 87-A20-698-080 2M C-IC,AK4512VF ....................
IC 500 87-A21-110-040 2A C-IC,AK4519VF AB..................
L 505 87-005-774-080 1B C-COIL,4BLH AB..................
L 504 87-005-774-080 1B C-COIL,4BLH AB..................
L 503 87-A50-116-080 0E C-COIL,4.7UHLQH3C AB..................
L 502 87-A50-116-080 0E C-COIL,4.7UHLQH3C AB..................
L 501 87-A50-116-080 0E C-COIL,4.7UHLQH3C AB..................
C 104 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 103 87-010-787-080 0E CAP, U 0.022-25 AB..................
C 105 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 107 87-012-195-080 0E C-CAP,U 100P-50CH AB..................
C 108 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 102 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 100 87-016-296-080 1A C-CAP,TN 22-4SV(A) AB..................
C 101 87-016-296-080 1A C-CAP,TN 22-4SV(A) AB..................
C 109 87-016-436-080 1B C-CAP,TN 47-4(B2) AB..................
C 106 87-016-462-080 0E C-CAP,S 1-16 F AB..................
C 114 87-010-828-080 0E CHIP CAPACITOR,U 0.033-25F AB..................
C 118 87-012-282-080 0E CAP, U 4700P-50 AB..................
C 116 87-012-282-080 0E CAP, U 4700P-50 AB..................
C 113 87-012-284-080 0E CAP, U 6800P-50 AB..................
C 112 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 111 87-016-296-080 1A C-CAP,TN 22-4SV(A) AB..................
C 117 87-016-462-080 0E C-CAP,S 1-16 F AB..................
C 119 87-016-491-080 0E C-CAP,S 0.22-16 FZ AB..................
C 115 87-A10-369-080 0E C-CAP,S 0.47-16 K B AB..................
C 124 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 125 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 120 87-010-787-080 0E CAP, U 0.022-25 AB..................
C 122 87-010-829-080 0E CAP, U 0.047-16 AB..................
C 126 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 121 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 123 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 203 87-010-785-080 0E C-CAP,U0.015-25BK AB..................
C 201 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 202 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 209 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 205 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 206 87-012-270-080 0E CAP, U 470P-50 AB..................
C 208 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 204 87-016-461-080 0E C-CAP,S 0.47-16F AB..................
C 207 87-016-461-080 0E C-CAP,S 0.47-16F AB..................
C 213 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 218 87-012-172-080 0E CAPACITOR CHIP U 10P CH AB..................
C 210 87-012-172-080 0E CAPACITOR CHIP U 10P CH AB..................
C 211 87-012-172-080 0E CAPACITOR CHIP U 10P CH AB..................
C 217 87-012-188-080 0E C-CAP,U 47P-50 CH AB..................
C 212 87-012-195-080 0E C-CAP,U 100P-50CH AB..................
C 214 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 219 87-016-296-080 1A C-CAP,TN 22-4SV(A) AB..................
C 220 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 226 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 225 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 223 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 221 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
ELECTRICAL MAIN PARTS LIST - 1/3 (MD: 7ZG-9)
C 228 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 229 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 227 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 222 87-016-444-080 1B C-CAP,TN 47-10 F95E AB..................
C 224 87-A10-685-080 0E C-CAP,S 470P-100 J CH AB..................
C 236 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 232 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 233 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 307 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 308 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 301 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 302 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 300 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 305 87-016-462-080 0E C-CAP,S 1-16 F AB..................
C 311 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 312 87-012-195-080 0E C-CAP,U 100P-50CH AB..................
C 325 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 321 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 322 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 324 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 323 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 405 87-010-661-080 0E C-CAP,E 10-16 AB..................
C 406 87-010-779-080 0E C-CAP,E 100-6.3 AB..................
C 403 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 400 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 404 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 401 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 402 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 407 87-012-197-080 0E C-CAP,U 150P-50 CH AB..................
C 408 87-012-197-080 0E C-CAP,U 150P-50 CH AB..................
C 413 87-012-197-080 0E C-CAP,U 150P-50 CH AB..................
C 414 87-012-197-080 0E C-CAP,U 150P-50 CH AB..................
C 417 87-012-268-080 0E C-CAP,U 330P-50 B AB..................
C 418 87-012-268-080 0E C-CAP,U 330P-50 B AB..................
C 411 87-012-271-080 0E CAP, U 560P-50 AB..................
C 412 87-012-271-080 0E CAP, U 560P-50 AB..................
C 429 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 424 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 423 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 431 87-010-779-080 0E C-CAP,E 100-6.3 AB..................
C 434 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 430 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 600 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 603 87-010-662-080 0E C-CAP,E 22-6.3 AB..................
C 601 87-010-779-080 0E C-CAP,E 100-6.3 AB..................
C 602 87-010-779-080 0E C-CAP,E 100-6.3 AB..................
C 604 87-010-779-080 0E C-CAP,E 100-6.3 AB..................
C 607 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 608 87-010-831-080 0E C-CAP,U,0.1-16F AB..................
C 605 87-012-286-080 0E CAP, U 0.01-25 AB..................
CN 401 87-A60-062-010 0E CONN,05P V 9604S-05C AB..................
D 101 87-001-166-080 0E DIODE,1SS301 AB..................
D 201 87-A40-412-040 0E C-DIODE,SB05-05CP AB..................
D 202 87-A40-412-040 0E C-DIODE,SB05-05CP AB..................
D 301 87-001-166-080 0E DIODE,1SS301 AB..................
D 302 87-001-166-080 0E DIODE,1SS301 AB..................
IC 100 87-A20-707-010 2B C-IC,CXA2523AR AB..................
IC 200 87-A20-708-010 2D C-IC,CXD2652AR AB..................
IC 203 87-A20-709-040 1H C-IC,BD7910FV AB..................
IC 304 87-A20-710-040 1B C-IC,S-8110AMP AB..................
IC 303 87-A20-755-080 1B C-IC,AK93C45AF AB..................
IC 301 87-A20-837-040 2M C-IC,NN51V4400ZJ-60 AB..................
IC 300 87-ZG9-601-010 2B C-IC,CXP81952 ....................
IC 300 87-ZG9-605-110 2P C-IC,CXP81952-521R ....................
IC 301 87-ZG9-606-040 2M C-IC,MN41V4400SJ-08 ....................
IC 300 87-ZG9-607-010 2M C-IC,CXP81952-**** AB..................
IC 400 87-A20-711-040 1E C-IC,BA5970FP AB..................
IC 401 87-A20-712-040 1B C-IC,BA6417F AB..................
IC 602 87-A20-714-040 1B C-IC,NJM2370U33 AB..................
IC 600 87-A20-797-040 1B C-IC,NJU7221U30 AB..................
IC 603 87-A20-797-040 1B C-IC,NJU7221U30 AB..................
IC 601 87-A20-798-040 1B C-IC,NJU7221U35 AB..................
L 101 87-A50-012-080 0E C-COIL,100UH LQH3C AB..................
L 100 87-A50-117-080 0E C-COIL,10UHLQH3C AB..................
L 102 87-A50-117-080 0E C-COIL,10UHLQH3C AB..................
L 103 87-A50-117-080 0E C-COIL,10UHLQH3C AB..................
L 203 87-A50-116-080 0E C-COIL,4.7UHLQH3C AB..................
L 201 87-A50-117-080 0E C-COIL,10UHLQH3C AB..................
L 202 87-A50-117-080 0E C-COIL,10UHLQH3C AB..................
L 301 87-A50-117-080 0E C-COIL,10UHLQH3C AB..................
L 613 87-005-512-080 0E C-COIL,BLM21A05 AB..................
L 612 87-005-512-080 0E C-COIL,BLM21A05 AB..................
L 611 87-A50-163-080 1A C-COIL,ZBFS5101-PT AB..................
L 614 87-A50-163-080 1A C-COIL,ZBFS5101-PT AB..................
L 616 87-A50-163-080 1A C-COIL,ZBFS5101-PT AB..................
L 615 87-A90-034-080 1A C-FLTR,EMI BLM41P750 AB..................
Q 101 87-026-423-080 0E C-TR RN2305 AB..................
Q 102 89-115-884-080 0E CHIP -TRANSISTER 2SA1588Y AB..................
Q 103 89-341-164-080 0E CHIP-TRANSISTOR,2SC4116 Y AB..................
Q 402 87-026-412-080 0E C-TR RN1305 AB..................
R 425 87-022-583-080 0E C-RES,U M/F 12K D AB..................
R 426 87-022-583-080 0E C-RES,U M/F 12K D AB..................
ELECTRICAL MAIN PARTS LIST - 2/3 (MD: 7ZG-9)
R 423 87-025-564-080 0E C-RES,U M/F 47K D AB..................
R 424 87-025-564-080 0E C-RES,U M/F 47K D AB..................
X 200 87-A70-105-080 1B C-VIB,XTAL 22.5792MHZ SMD-49 AB..................
X 301 87-A70-100-080 1B C-VIB,CER 12.0MHZ PBRC-BR-A AB..................
ELECTRICAL MAIN PARTS LIST - 3/3 (MD: 7ZG-9)
MECHANICAL PARTS LIST - 1/1
NOTE: The characters in the suffix column indicate the part usage.
D ......................OO..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
82-NE6-067-010 0E BADGE,AIWA 30N A...................
86-NF6-007-010 1C WINDOW,TOP A...................
87-NB8-014-010 1B WINDOW,FLAP N A...................
8Z-NB8-001-010 2A CABI,FR D A...................
8Z-NB8-003-010 1B BOX,CASS 1 A...................
8Z-NB8-004-010 1B BOX,CASS 2 A...................
8Z-NB8-005-010 1B PANEL,TRAY A...................
8Z-NB8-006-010 1B PANEL,MD A...................
8Z-NB8-007-010 1A WINDOW,CD A...................
8Z-NB8-008-010 1B WINDOW,DISP D A...................
8Z-NB8-009-010 1A WINDOW,CASS 1 A...................
8Z-NB8-010-010 1A WINDOW,CASS 2 A...................
8Z-NB8-011-010 1C PANEL,LEFT V-2 A...................
8Z-NB8-012-010 1C PANEL,RIGHT V-2 A...................
8Z-NB8-013-010 1C PANEL,TOP V-2 A...................
8Z-NB8-051-010 1C CABI,REAR ST A...................
8Z-NB8-055-010 CABI,REAR SM ....................
8Z-NB8-015-010 KEY,POWER A...................
8Z-NB8-016-010 KEY,ASSY FUN A...................
8Z-NB8-019-010 KNOB,RTRY JOG A...................
8Z-NB8-020-010 KNOB,RTRY VOL A...................
8Z-NB8-022-010 KEY,MD EJECT A...................
8Z-NB8-024-010 KEY,MD ENTER A...................
8Z-NB8-025-010 KEY,T-BASS A...................
8Z-NB8-026-010 1D KEY,DISP A...................
8Z-NB8-027-010 KEY,CD A...................
8Z-NB8-028-010 KEY,ASSY OPE A...................
8Z-NB8-032-010 1A KEY,ECO A...................
8Z-NB8-033-010 0E REFLECTOR,ECO A...................
8Z-NB8-037-010 1B KEY,VER A...................
81-532-080-010 1A LABEL, CASS. COMPT A...................
8Z-NB8-021-010 REFLECTOR,JOG A...................
8Z-NB8-035-010 1F PANEL,JOG A...................
8Z-NB8-036-010 1F PANEL,VOL A...................
87-NF6-616-010 1B CONN ASSY,8P RPB A...................
84-ZG1-245-210 0E CAP,OPTICAL A...................
82-NF5-218-010 0E SPR-T,EJECT 1 (SIN) A...................
82-NF5-219-010 0E SPR-T,EJECT 2 (SIN) A...................
82-NF5-229-010 0E PLATE,LOCK A...................
86-NF9-224-010 0E SPR-C,LOCK A...................
87-NB8-210-010 0E SPR-T,FLAP A...................
87-NF4-216-010 0E HLDR,LOCK 1 A...................
87-NF4-217-010 0E HLDR,LOCK 2 A...................
87-NF4-221-010 0E HLDR,CABLE A...................
87-NF8-220-010 0E DMPR,150 A...................
8Z-NB8-215-010 HLDR,PWB M A...................
8Z-NB8-216-010 1A HLDR,FAN A...................
8Z-NB8-240-010 0E COVER, PL A...................
87-067-579-010 0E TAPPING SCREW, BVT2+3-8 A...................
87-067-584-010 0E TAPPING SCREW, BVT2+3-6 A...................
87-067-688-010 0E BVTT+3-6 A...................
87-067-703-010 0E TAPPING SCREW, BVT2+3-10 A...................
87-078-191-010 0E S-SCREW,IT+4-10 A...................
87-721-097-410 0E QT2+3-12 GLD A...................
87-723-096-410 0E QT2+3-10W/O SLOT BL A...................
87-B10-184-010 0E BVTT+3-20 W/O SLOT A...................
87-NF4-224-010 0E S-SCREW,IT3B+3-8 CU A...................
87-050-098-010 1B AC CODE ASSY,D A...................
87-085-184-010 0E BUSHING, AC CORD (D) A...................
87-A90-796-010 2A FAN,F614R-12MC-15-300MM A...................
88-906-171-110 0E FF-CABLE,6P 1.25 A...................
88-907-251-110 1A FF-CABLE, 7P 1.25 A...................
88-913-271-110 1A FF-CABLE, 13P 1.25 A...................
88-914-161-110 1A FF-CABLE, 14P 1.25 A...................
88-915-091-110 1A FF-CABLE, 15P 1.25 A...................
PT 101 8Z-NB8-605-010 2Y PT,ZNB-8 D A...................
87-NF5-203-010 1A GUIDE,FL A...................
8Z-NB8-210-010 0E GUIDE,FUN A...................
8Z-NB8-211-010 0E GUIDE,OPE A...................
87-067-703-010 0E TAPPING SCREW, BVT2+3-10 A...................
WH 1 87-A90-510-010 0E HLDR,WIRE 2.5-9P A...................
NOTE: The characters in the suffix column indicate the part usage.
D ......................OO..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
87-067-703-010 0E TAPPING SCREW, BVT2+3-10 AB..................
87-ZGA-611-010 0E FF-CABLE, 8P 1.0 100MM AB..................
87-ZGA-612-010 1A FF-CABLE, 14P 1.0 100MM AB..................
87-067-703-010 0E TAPPING SCREW, BVT2+3-10 AB..................
8Z-NB8-208-010 1B HLDR,MD AB..................
MECHANICAL PARTS LIST - 1/1 (MD: ZZG-3)
NOTE: The characters in the suffix column indicate the part usage.
B ......................OO..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
87-067-020-010 0E SCREW, VTT+3-4 AB..................
87-067-421-010 0E VTT+2-4 AB..................
87-ZG9-208-010 0E S-SCREW,MD T AB..................
87-ZG9-209-010 0E S-SCREW,MD TF AB..................
87-ZG9-201-110 1C HLDR,SHLD BOT AB..................
87-ZG9-202-110 1C HLDR,SHLD TOP AB..................
87-ZG9-602-010 1B FF-CABLE, 21P 0.5 90MM AB..................
87-ZG9-603-010 0E FF-CABLE, 8P 1.0 120MM AB..................
87-ZG9-604-010 0E FF-CABLE, 5P 1.25 100MM AB..................
MECHANICAL PARTS LIST - 1/1 (MD: 7ZG-9)
ACCESSORIES / PACKAGE LIST - 1/1
NOTE: The characters in the suffix column indicate the part usage.
D ......................OO..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8Z-NB8-901-010 2A IB,D(J)I A...................
8Z-NB8-911-010 IB,D(J)M ....................
87-006-225-010 1D AM LOOP ANT NC2 A...................
87-043-115-010 1A ANT,FEEDER FM A...................
8Z-NB8-701-010 1F RC UNIT,RC-ZAS03 A...................
SPEAKER PART LIST - 1/1 (SX-WNH330)
NOTE: The characters in the suffix column indicate the part usage.
[S]D ...................OO..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
88-NS5-610-010 1E CORD,SPKR A...................
88-NS5-611-010 1D CORD,SPKR B/L A...................
8Z-NSY-001-010 2M PANEL,FR A...................
8Z-NSY-004-010 1H PROTECTOR, TW A...................
8Z-NSY-602-010 2B SPKR, W 160 A...................
8Z-NSY-604-010 2A SPKR, M 100 A...................
8Z-NSY-608-010 1D SPKR, CERAMIC ASSY A...................

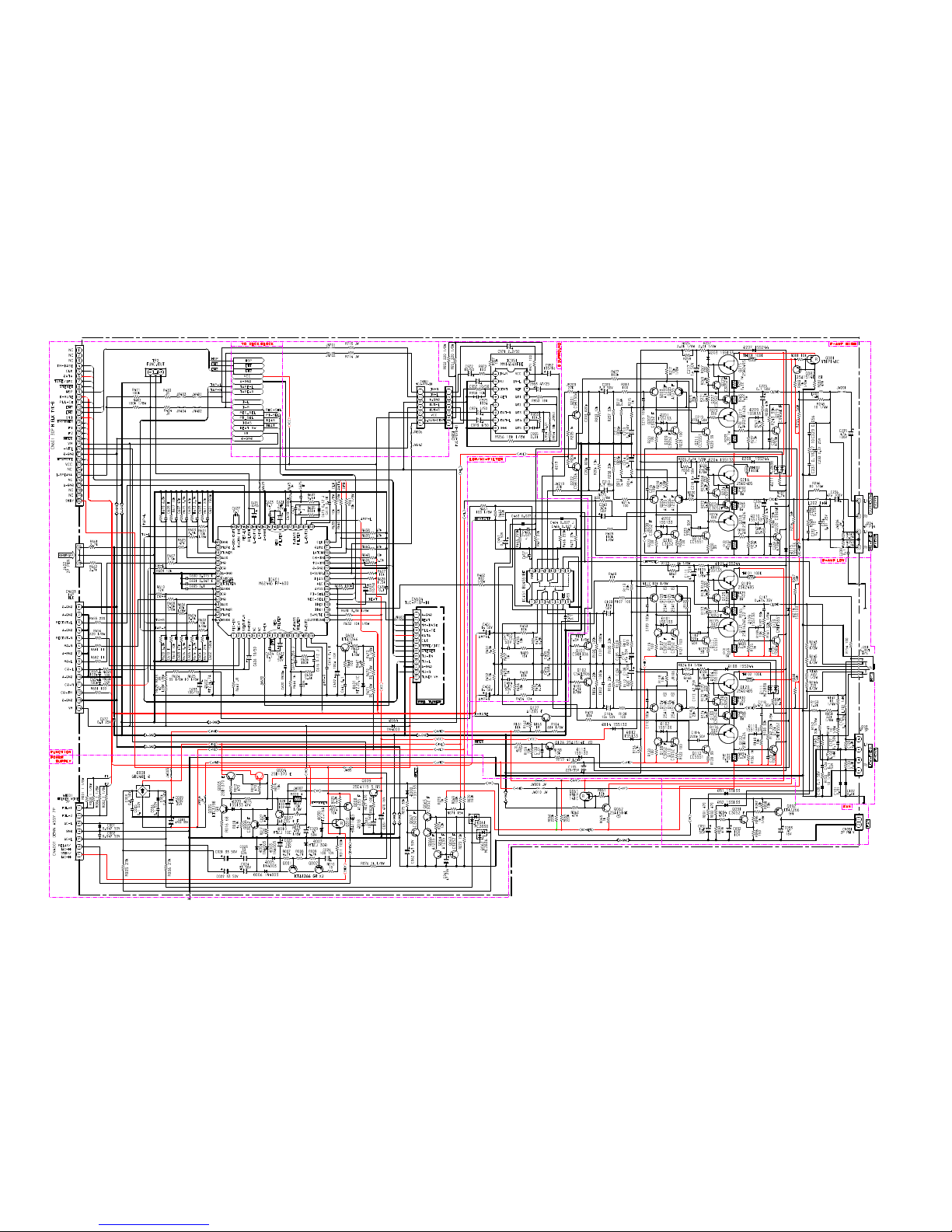

SCHEMATIC DIAGRAM _1 (MAIN 1/2)
Other manuals for XR-H330MD
1
Table of contents
Other Aiwa Stereo System manuals
