Albrecht AE 6490 User manual

Deutsch
1
CB-Funkgeräte AE 6490 / AE 6491
BEDIENUNGSANLEITUNG
Deutsch / English / Español

Deutsch
2
Inhalt
Sicherheitshinweise ....................................................................................................... 3
Bedienelemente und Anschlüsse............................................................................... 4
Frontansicht................................................................................................................... 4
Rückseite....................................................................................................................... 5
Mikrofon......................................................................................................................... 5
Lieferumfang.................................................................................................................. 5
12 V / 24 V DC-Stromanschluss.................................................................................. 7
Montage mit DIN-Einschubhalterung ............................................................................. 7
Funkgerät aus der DIN-Halterung ausbauen ................................................................. 8
Bedienung .................................................................................................................... 9
Ein- und ausschalten ..................................................................................................... 9
Ländercodes (Unterstützung europäischer Multi-Standards)......................................... 9
Ländercode einstellen.................................................................................................. 10
Reset auf Werkseinstellungen ..................................................................................... 10
Rauschsperre (SQ) und Funktionstaste (FC)............................................................... 11
Funktionsumschalter (FC)............................................................................................ 11
AM/FM Umschaltung ................................................................................................... 12
SCAN........................................................................................................................... 12
Notrufkanal (EMG)....................................................................................................... 13
Speicherkanäle (MEM)................................................................................................. 13
ASQ ............................................................................................................................. 13
Zweitbelegung der Tasten......................................................................................... 14
MENU .......................................................................................................................... 14
MSCAN........................................................................................................................ 15
SHIFT .......................................................................................................................... 15
MSAVE ........................................................................................................................ 16
LO / CT ........................................................................................................................ 16
Technische Spezifikationen AE 6490/ AE 6491........................................................ 17
Hinweise zur Entsorgung von Elektronikschrott........................................................... 17
Gewährleistung / Werksgarantie und Servicehinweise.......................................... 18
Declaration of Conformity / Konformitätserklärung ...................................................... 20

Deutsch
3
Wichtige Informationen
Bitte lesen Sie diese Hinweise vor Installation und Betrieb Ihres AE 6491
Funkgeräts aufmerksam durch.
Dieses Gerät ist ein hochentwickeltes mobiles CB-Funkgerät.
Das Schaltungskonzept verbindet neueste Schaltkreistechnologie mit einem
mikroprozessorgesteuerten Steuerungssystem.
Die Bedienung ist auf die wesentlichen Funktionen eines LKW und PKW Einbau-
Funkgeräts abgestimmt und erlaubt damit intuitiven Bedienungskomfort.
Das Gerät ist mit folgenden Standardfunktionen ausgestattet:
● PLL Frequenzerzeugung mit Mikroprozessor
● Großes Weitwinkeldisplay zur Multifunktionsanzeige (STN-Technologie)
● kräftiger Frontlautsprecher für problemlosen Armaturenbrett-Einbau
● Suchlauf (Scan) für alle Kanäle oder für gespeicherte Kanäle
● Speicher- und Aufruffunktion für bis zu 5 Kanäle
● automatische (ASQ) und signalabhängige Rauschsperre umschaltbar
● Tastensperre
● Sofortzugriff auf Kanal 9 oder 19
● AM/FM Umschaltung
● Separate Drehknöpfe für Kanal, Lautstärke und Rauschsperre
● Externe Lautsprecherbuchse (3,5 mm Mono) und Koaxial-Antennenbuchse (SO-239)
● DIN Abmessungen zum einfachen Einbau im Armaturenbrett über DIN –Halterung
● Hintergrundbeleuchtung 2 farbig umschaltbar, RX/TX Anzeige mit zweifarbiger LED
● Unterstützt alle europäischen CB-Funk Standards (außer der fest programmierten
Sonderausführung für Österreich auf Anfrage)
•AE 6490: 12V Bordnetzanschluss, AE 6491: 12 V / 24 V Bordnetzanschluss ohne
Umschalten möglich
Sicherheitshinweise
Fahrzeuge mit Airbags
•Montieren Sie Ihr Funkgerät nicht im Bereich über einem Airbag oder im
Entfaltungsbereich der Airbags.
•Airbags öffnen sich mit großer Kraft.
•Ist Ihr Funkgerät im Bereich eines Airbags montiert oder abgelegt und er
öffnet sich, so kann das Funkgerät mit großer Kraft durch die Luft
geschleudert werden und Verletzungen oder Sachschäden verursachen.
Potenzielle explosive Umgebungen
•Schalten Sie das Funkgerät an Tankstellen und in potenziell explosiven
Bereichen aus, denn jede auftretende elektrische Funkenentladung kann eine
gefährliche Situation herbeiführen.

Deutsch
4
Umgebungen von Sprengungen
•Zur Vermeidung möglicher Störungen bei Sprengungen schalten Sie Ihr
Funkgerät in der Nähe von Sprengbereichen und in Bereichen aus, in den
entsprechende Hinweisschilder darauf hinweisen. Beachten Sie die
entsprechenden Schilder und Anleitungen.
Benutzung während der Fahrt
•Informieren Sie sich Sie sich über die regional unterschiedlichen CB
Bestimmungen und beachten Sie diese.
•In einigen europäischen Ländern ist es dem Fahrer verboten, während der
Fahrt ein Mikrofon zu halten oder ein Funkgerät zu bedienen.
•Einige Länder (wie Deutschland) machen einen Unterschied zwischen
Handys und Funkgeräten. Handys dürfen nur mit Freisprechanlage betrieben
werden, während CB- und gewerbliche Funkgeräte selbst mit Handmikrofon
weiterhin erlaubt sind.
Bedienelemente und Anschlüsse

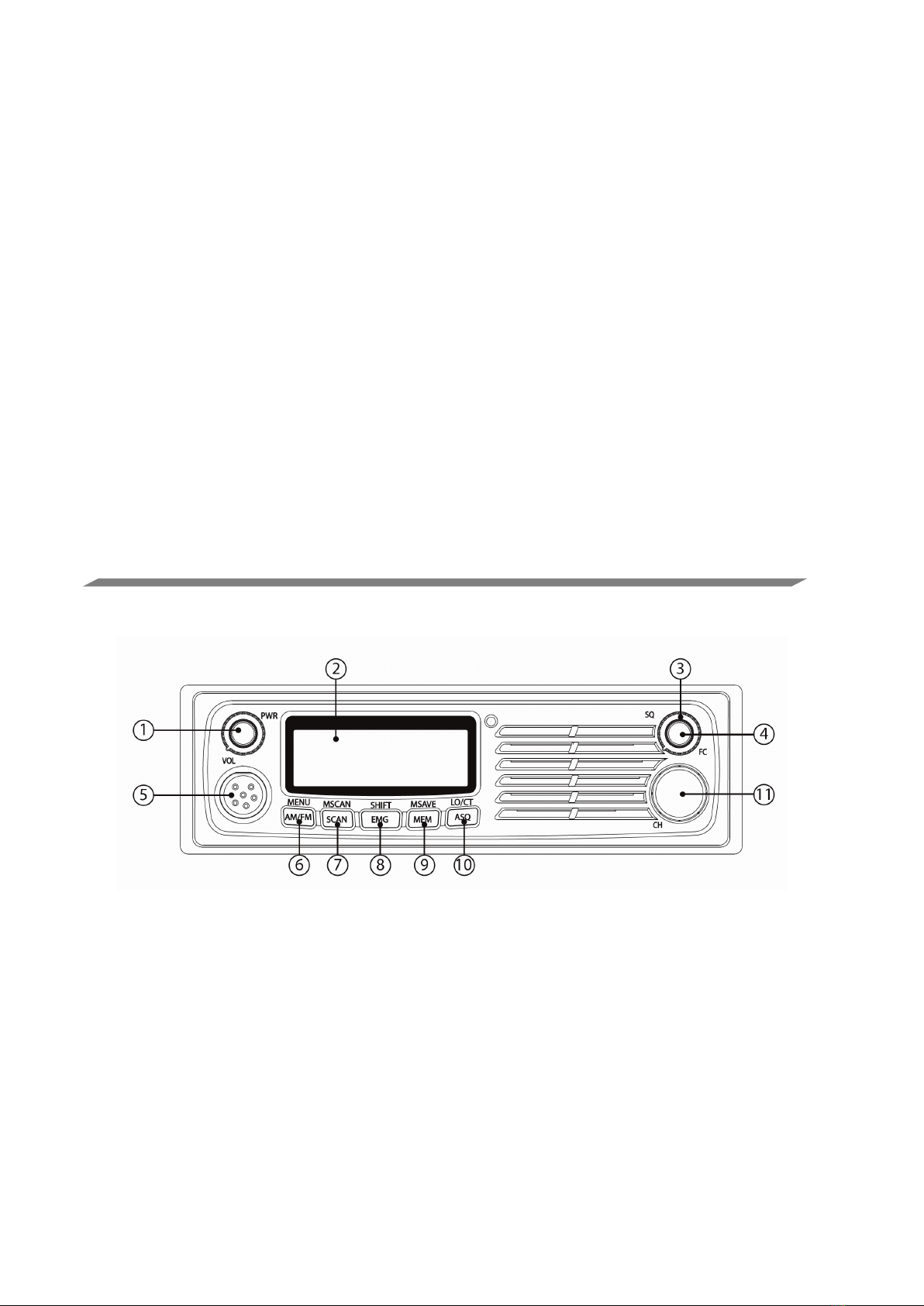

Frontansicht
1 Ein-/Ausschalter und Lautstärkeregler
2 LCD-Display
3 Rauschsperre
4 Funktionsumschalter mit Tastendruck
5 Mikrofonbuchse
6 AM/FM (Menü)
7 SCAN, MSCAN (Speicherscan)
8 EMG (Notrufkanal 9), SHIFT für zweiten EMG-Kanal (CH 19)
9 MEM (Speicheraufruf), MSAVE (Speicherung)
10 ASQ (Automatische Rauschsperre), LO (Tastensperre) oder CT (CTCSS-Ton)
11 Kanal-Drehknopf

Deutsch
5
Rückseite
1 Antennenbuchse mit PL 259 Koaxialanschluss
2 Externe Lautsprecherbuchse (für 3,5 mm Mono-Klinke)
3 DC-Stromkabel 12 V bzw. 12 V/ 24V je nach Version
Mikrofon
1 Sprechtaste (PTT)
2 Aufwärtstaste
3 Abwärtstaste
4 ASQ ein/aus
Lieferumfang
● 1 x AE 6490 bzw. AE 6491 CB-Funkgerät
● 1 x Handmikrofon
● 1 x DC-Stromkabel mit Inline-Sicherung
● 1 x Standard Montagehalterung mit Montageschrauben
● 1 x Mikrofonhalterung
● 1 x DIN-Montagesatz (1 DIN- Einbaurahmen und 2 Ausbauschlüssel)
● 1 x Bedienungsanleitung
Vorsicht
Bei der Installation Ihres Funkgeräts im Fahrzeug vergewissern Sie sich, dass Sie
keine Verkabelung oder sonstige Fahrzeugkomponenten beschädigen, die sich
möglicherweise versteckt im Bereich der Montageposition befinden. Sind Sie sich nicht
ganz sicher, wie Ihr CB Gerät eingebaut werden muss, so wenden Sie sich bitte an
einen Autoradiodienst oder den Fahrzeughersteller.

Deutsch
6
Installation der Antenne
Für beste Leistung Ihres CB Funkgeräts ist die Installation einer hochwertigen Antenne
von großer Bedeutung.
•Kaufen Sie eine geeignete mobile Antenne für das 27-MHz-Frequenzband.
•Schließen Sie die Antenne an der Antennenbuchse auf der Geräterückseite mit
einem PL259 Koaxialstecker an. Nötigenfalls löten Sie den Stecker vorsichtig an
die innere Litze des Koaxialkabels. Vermeiden Sie jeglichen Kurzschluss mit
einem der dünnen Kupferdrähte der äußeren Koaxialabschirmung.
•Für beste Leistung des Funkgeräts montieren Sie die Antenne an geeigneter
Stelle für gute und freie Abstrahlung von der metallischen Fahrzeugoberfläche.
•Standard-Mobilantennen benötigen eine gute Fahrzeugmasse für besten Betrieb.
Die meisten Standard-Mobilantennen funktionieren nicht ohne eine gut leitende
Verbindung zur Fahrzeugmasse!
•Die meisten CB-Antennen (außer unserer Baureihe „Gamma“) benötigen eine
Feinabstimmung für bestes SWR.
•Spezielle erdungsfreie Antennen erhalten Sie für Camper oder LKW für den Fall,
dass die Fahrzeugteile um die Antennenposition aus Kunststoff oder Glasfaser
sind oder wenn ein Masseanschluss nicht möglich ist. Solche Antennen arbeiten
nur auf Glasfaser- oder Kunststoffaufbauten und nicht unmittelbar auf
metallischen Strukturen.
•Benutzen Sie die Sendetaste (PTT) nicht, bevor Sie die Antenne installiert und
angeschlossen haben.
SWR-Informationen zur Antenne
Zum Sendebetrieb muss eine Antenne gut abgestimmt sein, um
Energieverluste bei der Übertragung und Schäden am Sender (insbesondere
der Senderendstufe) zu vermeiden.
Eine gute Antenne erreicht ein SWR (Stehwellenverhältnis) von 1,5 oder
besser.
Dies bedeutet, dass der Großteil der Sendeleistung korrekt vom Sender über
Kabel an die Antenne weitergeleitet wird und dass der reflektierte Wert gering
ist.
Die SWR-
Messung ist einfach und ein guter Gradmesser für die korrekte
Installation. Ein SWR-Meter ist ein grundlegendes und preiswertes Testgerät,
das in die Werkzeugtasche jedes Installateurs und Radio-/Funkspezialisten
gehört.
Hohe SWR-Werte (über SWR = 3,0) können nicht nur das Funkgerät
beschädigen, sondern führen ebenfalls zu Störproblemen mit anderen
elektronischen Geräten.

Deutsch
7
12 V / 24 V DC-Stromanschluss
Während die Standardversion AE 6490 nur für 12 V (Anschlusswerte können variieren
von 10,8 V bis 15,6 V) konzipiert ist, erlaubt die 24 V Version AE 6491 den höheren
Spannungsbereich 12 und 24 V auch in LKW und Booten mit 24 V Bordnetz ohne
Umschalten (mit Minuspol an Karosserie). Die 24 V Spannung kann dabei bis 28 V
variieren. Die Bordspannung wird automatisch erkannt.
DC-Verkabelung
•Schließen Sie das negative (schwarze) DC-Stromkabel am Fahrzeugchassis
oder direkt am Minuspol der Fahrzeugbatterie an.
•Schließen Sie das positive (rote) DC-Stromkabel über die Im Kabel eingebaute
Sicherung an geeigneter Stelle im Sicherungskasten des Fahrzeugs oder direkt
am Pluspol der Fahrzeugbatterie an.
•Es ist außerdem möglich, das Funkgerät am über die Zündung geschalteten
Fahrzeug- Bordnetz anzuschließen, um eine automatisches Ein-
/Ausschalten über das Zündschloss zu ermöglichen, da das Funkgerät die
jeweils letzten Einstellungen speichert.
•In einigen Fällen kann es notwendig sein, ein (optionales) Entstörfilter gegen
Störungen der Lichtmaschine zu benutzen. Das hängt von der Position im
elektrischen System des Fahrzeugs ab, an welcher Sie das Funkgerät mit
+ und – angeschlossen haben. Kommt es zu Schwierigkeiten, so empfehlen
wir, andere Anschlusspunkte für den Stromanschluss ebenfalls zu testen.
Montage mit DIN-Einschubhalterung
Sind Sie sich nicht ganz sicher, wie Ihr CB Gerät im Fahrzeug mit der DIN-Halterung
eingebaut wird, so setzen Sie sich bitte mit dem Fahrzeughersteller, Ihrem
Fachhändler oder einem qualifizierten Installationsbetrieb in Verbindung.
Vor der Installation vergewissern Sie sich, dass das Funkgerät in den Einbaubereich
passt und dass Sie alle notwendigen Installationsmaterialien zur Hand haben.
Das Funkgerät kann auch mit dem herkömmlichen Montagebügel in Fahrzeugen
eingebaut werden.
•Vor dem Einsetzen des Funkgeräts in die Halterung verlegen Sie das Kabel
der zuvor montierten Antenne.
•Schließen Sie die DC-Stromkabel an. Das rote Kabel geht zu einer positiven
(+) Klemme in Ihrem Sicherungskasten, das schwarze Kabel an die
Fahrzeugmasse (-). Oft liegen bei LKW die Kabel schon vorbereitet im
Armaturenbrettausschnitt.

Deutsch
8
Installation der DIN-Einschubhalterung
•Achten Sie darauf, dass die Verkabelung nicht durch Metallteile eingeklemmt
oder eingeschnitten wird.
•Schieben Sie das Funkgerät vorsichtig in die Halterung, bis es einrastet.
•Der Gummiring stellt die Abschlussdichtung gegen die DIN-Halterung dar.
Links und rechts vom Ring befindet sich je ein Schlitz zum vorsichtigen Ziehen
der linken und rechten Seite des Ringes.
•Die Schlitze im montierten Gummiring ermöglichen jederzeit den korrekten
Ausbau des Funkgeräts aus der DIN-Halterung.

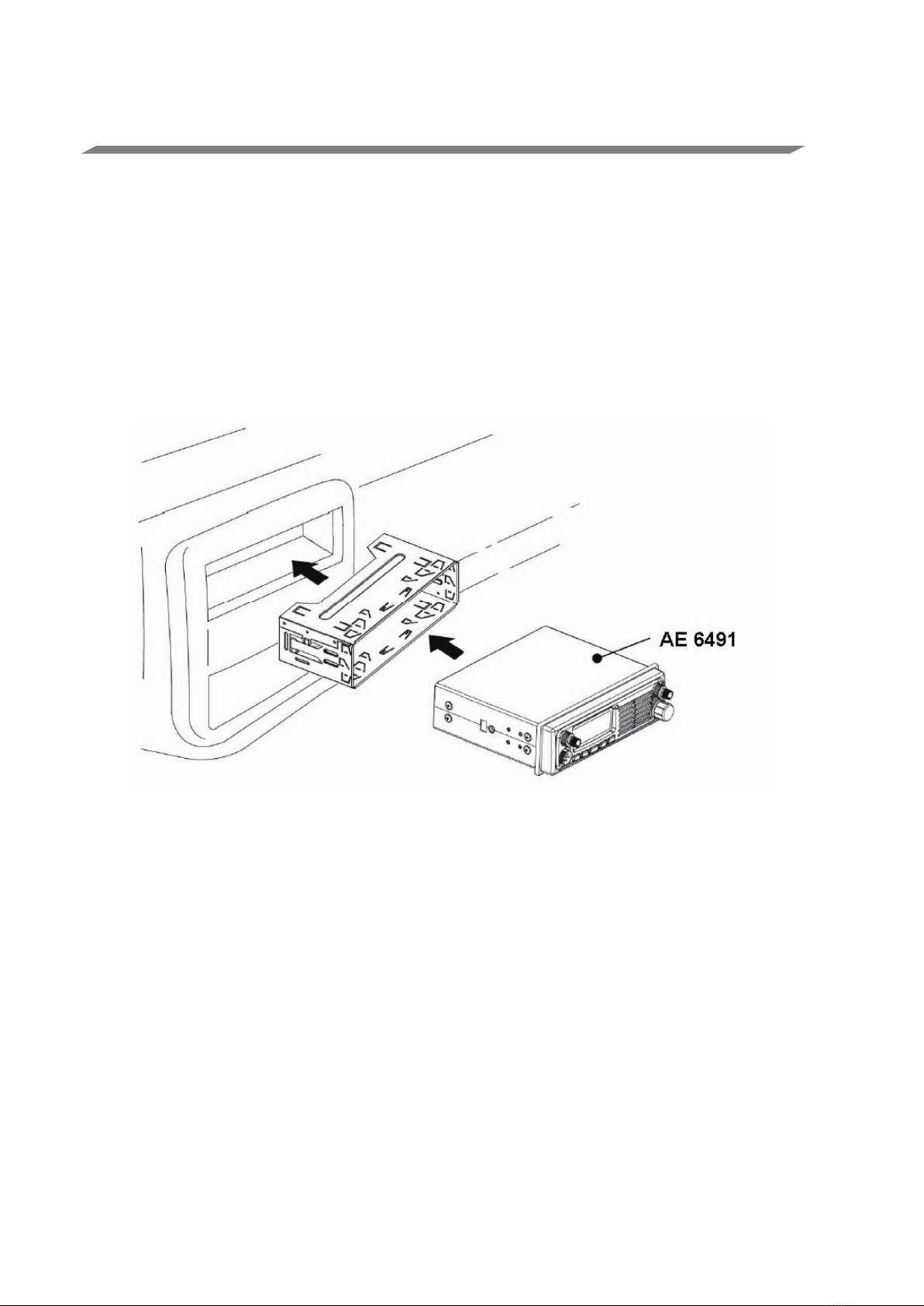

Funkgerät in Armaturenbrett (DIN Schacht) einsetzen

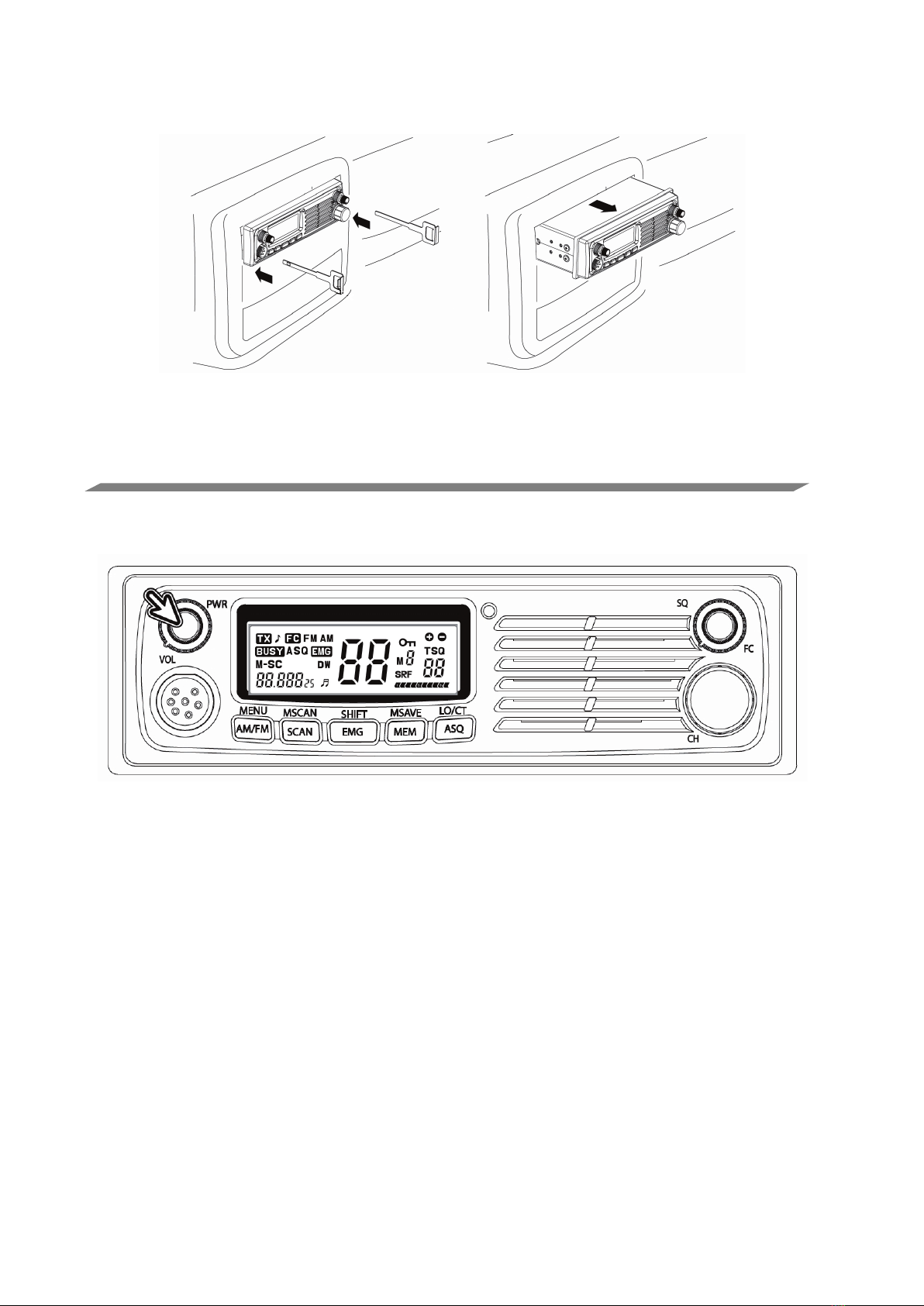

Funkgerät aus der DIN-Halterung ausbauen
Möchten Sie das Funkgerät aus der DIN-Halterung ausbauen, so benutzen Sie hierzu
die beiden mitgelieferten Ausbau-Schlüssel wie folgt:
•Setzen Sie die beiden Schlüssel gerade in die Schlitze im Gummiring links
und rechts von der Blende des Funkgeräts ein.
•Das Funkgerät kann nicht mit nur einem Schlüssel ausgebaut werden.
•Drücken Sie die Schlüssel ganz ein, damit wird das Funkgerät entsperrt und
kann aus der Einschubhalterung herausgezogen werden.
•Bewahren Sie die Schlüssel sorgfältig für späteren Gebrauch auf.

Deutsch
9
Bedienung
Ein- und ausschalten
Drehen Sie den Lautstärke-Drehregler zum Einschalten und zum Einstellen der
Lautstärke nach rechts.
Ländercodes (Unterstützung europäischer Multi-Standards)
Beide Versionen unterstützen die aktuellen Multi-Standards
In Österreich ist die Benutzung von Funkgeräten, die über eine Länderumschaltung
verfügen, grundsätzlich verboten. Eine spezielle Österreich-Version, bei der die
Umschaltung technisch nicht möglich ist, gibt es auf Anfrage als reine FM Version
(diese Anleitung gilt sinngemäß auch für dieses Modell).

Deutsch
10
Ländercode einstellen
•Schalten Sie das Gerät ein und halten Sie gleichzeitig die Taste für das
entsprechende Land entspr. der Tabelle gedrückt.
•Dann lassen Sie die Taste(n) wieder los.
Die deutsche Einstellung d4 ist auch in CZ und SK erlaubt. Achten Sie aber darauf,
dass Sie in der Tschechischen Republik nur die 80 FM Kanäle benutzen (kein AM) und
in der Slowakei nur die internationalen Kanäle 1 bis 40 und die deutschen Kanäle 70-
80, ebenfalls ist dort nur FM gestattet.
Reset auf Werkseinstellungen
Die letzte Tastenkombination (Reset) wird zur Rückstellung zu den Werkseinstellungen
benutzt. Dies ist hilfreich, wenn das Funkgerät sich nicht normal bedienen lässt.
Eine Rückstellung stellt die Funktionen wieder her, falls der Prozessor einmal „hängt“.

Deutsch
11
Rauschsperre (SQ) und Funktionstaste (FC)
•Mit dem Rauschsperrenregler unterdrücken Sie Hintergrundgeräusche, wenn
kein Signal anliegt.
•Mit Rechtsdrehung schalten Sie den Empfänger stumm, wenn keine Signale
empfangen werden und ermöglichen damit einen leisen Stand-by-Betrieb.
•Die Rauschsperre arbeitet nur im Empfangsmodus und hat keinen Einfluss auf
die Empfangslautstärke, wenn Signale empfangen werden.
•Zum Einstellen, wenn keine Signale anliegen, drehen Sie die Rauschsperre
vorsichtig soweit nach rechts, bis der Empfänger gerade stummgeschaltet ist.
•Eingehende Signale öffnen jetzt die Rauschsperre automatisch. Eine sorgfältige
Reglereinstellung ist notwendig, da eine Einstellung zu weit nach rechts dazu
führen kann, dass die Rauschsperre durch schwache Signale nicht mehr
geöffnet wird.
•Benutzen Sie die Scanfunktion, so ist eine Feinabstimmung besonders wichtig.
Der Scanner startet nur, wenn die Rauschsperre geschlossen ist und stoppt nur
bei einem ausreichend starken Signal.
Die Standard-Rauschsperre (Regler SQ) dieses Funkgeräts wird durch die Feldstärke
(also die Signalstärke) aktiviert. Das bedeutet, dass Sie mit der Einstellung des
Drehknopfes entscheiden, bei welcher Feldstärke (S-Meter-Wert) die Rauschsperre
öffnet.
Ein vollständig geschlossenes Rauschsperren-Potentiometer unterdrückt Signale bis
zu einigen Hundert Mikrovolt Eingangspegel. In der empfindlichsten Position öffnet die
Rauschsperre bei Signalen von weniger als 1 Mikrovolt.
Sie können ebenfalls die automatische Rauschsperre ASQ benutzen. Diese arbeitet
völlig anders als die signalstärkeabhängige Rauschsperre. ASQ kümmert sich nicht um
die Signalstärke, sondern reagiert, wenn das Rauschen auf einem Signal reduziert wird
und das Signal verständlich wird.
Funktionsumschalter (FC)
Der Regler für die Rauschsperre hat eine wichtige zweite Funktion, wenn dieser Knopf
gedrückt wird.
•Drücken Sie den Knopf für die Rauschsperre (SQ) kurz, so aktivieren Sie die
Zweitbelegung der Tasten, deren Funktion oberhalb der Tasten aufgedruckt ist.

Deutsch
12
AM/FM Umschaltung

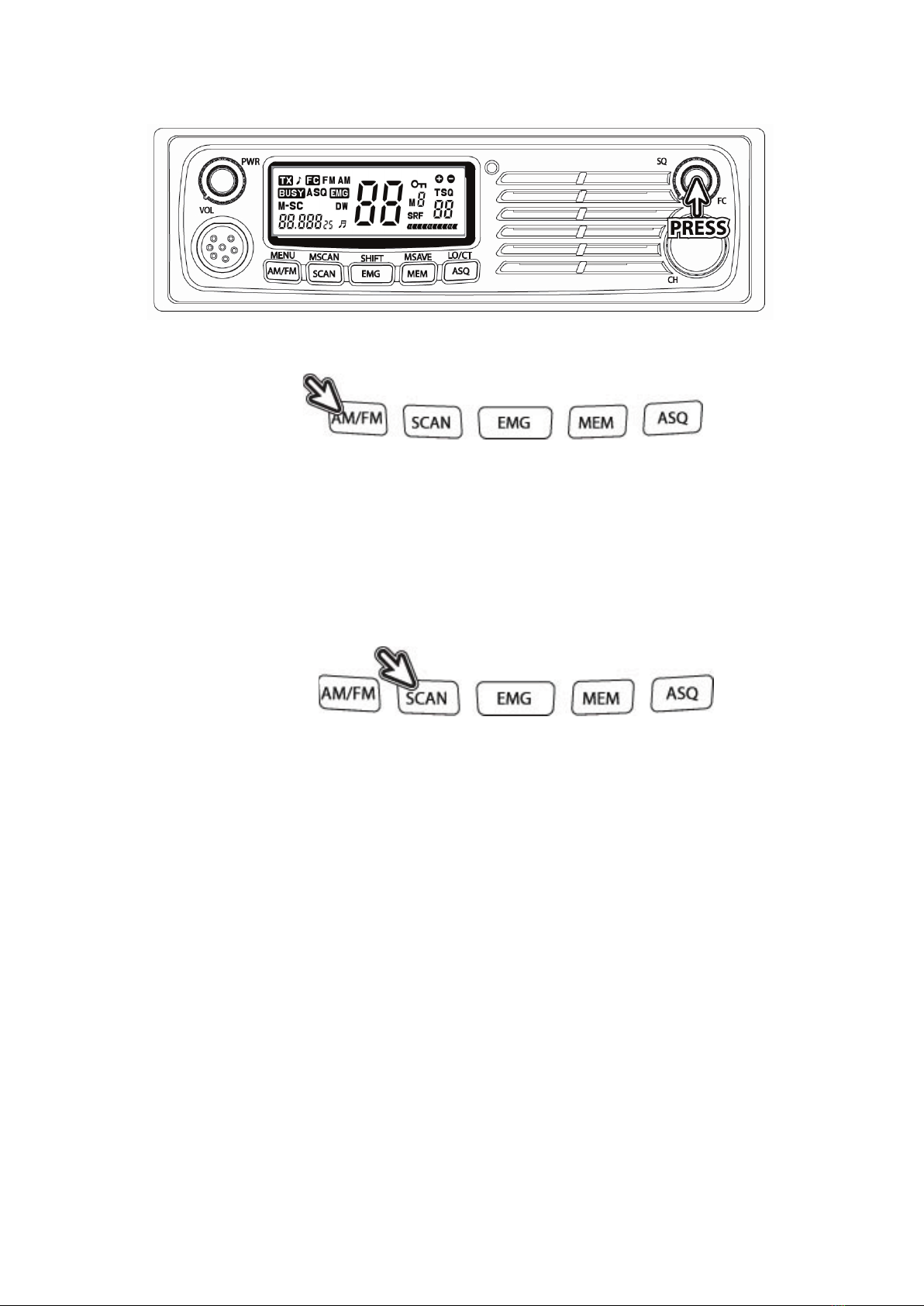

Mit AM/FM schalten Sie zwischen AM- und FM- Modulation um. Bitte beachten Sie,
dass bei der deutschen Ländereinstellung es möglich ist, auch auf den Kanälen 41-80
in AM zu empfangen, aber Sie können auf diesen Kanälen in AM nicht senden,
sondern nur auf Kanal 1-40. Die Balkenanzeige im Display zeigt bei Empfang die
Signalstärke ( S-Werte) und bei Senden die relative Sendeleistung zur Kontrolle an.
SCAN
Ihr Funkgerät ist mit einer Suchlauf (Scan) - Funktion ausgestattet. Das Funkgerät
scannt durch alle 40 (80) Kanäle und stoppt beim nächsten aktiven Kanal (d.h. da, wo
gerade ein Funkgespräch läuft). Der Kanal bleibt bis sieben Sekunden nach
Beendigung des Gesprächs eingestellt, dann wird weiter gescannt.
•Um den Scan zu starten, schalten Sie das Gerät zunächst ein und stellen Sie
Lautstärke und Rauschsperre ein.
•Mit SCAN starten Sie den Scan. SC wird im LCD angezeigt.
•Das Gerät startet den Suchlauf, den Sie im Display verfolgen.
•Zur Unterbrechung des Scans drücken Sie erneut die Scantaste oder die
Sprechtaste.
Hiermit wird die Scanfunktion beendet und sie können auf dem Kanal, auf dem der
Suchlauf gerade angehalten wurde, auch senden.

Deutsch
13
Notrufkanal (EMG)
EMG (Emergency) dient dem sofortigen Aufrufen des internationalen Notrufkanals 9,
der von allen Fernfahrern und vielen CB-Funkern, in einigen Gebieten auch von
Hilfsorganisationen überwacht wird. Für Hilfe oder Beistand ist es eine gute Idee, einen
Notruf über Kanal 9 abzusetzen. Fernfahrer können in den meisten Fällen im AM-
Modus erreicht werden.
•Sie erreichen Kanal 9 durch Druck auf EMG und schalten damit auch wieder auf
ihren vorher benutzten Kanal zurück.
Der Notrufkanal wird neuerdings auf deutschen Autobahnen als Warnsystem bei
Unfällen, Baustellen oder größeren Verkehrsstaus mit Kollisionsgefahr benutzt. Dazu
installieren die Autobahnmeistereien jetzt vermehrt Sensoren vor Baustellen oder
Sperrungen. Kommen Sie dort vorbei und auf Ihrer Spur vor Ihnen befindet sich eine
gefährliche Situation, so werden Sie mit Alarmtönen und Ansagen gewarnt.
Der andere, häufig benutzte Rufkanal ist Kanal 19, siehe Seite
Speicherkanäle (MEM)
Zum Aufrufen gespeicherter Kanäle drücken Sie einfach MEM und wählen Sie dann
den gewünschten Speicherkanal von M1 bis M5, indem Sie eine der Tasten AM/FM bis
ASQ drücken.
ASQ
Wie bereits zuvor im Kapitel Rauschsperre erwähnt, ist ASQ eine Automatik, die den
Empfang von Signalen ermöglicht, die weniger Rauschen aufweisen als das jeweilige
Grundgeräusch auf dem Kanal. Diese automatische Umschaltfunktion muss nicht
eingestellt werden und arbeitet vollautomatisch. Sie öffnet bei jedem Signal, das stark
genug ist, verstanden zu werden.
Die Empfindlichkeit des ASQ-Systems ist sehr gut. Es kann selbst bei Signalstärken
unterhalb der nutzbaren maximalen Soll-Empfindlichkeit öffnen. Das einzige Kriterium
ist die Reduzierung von Störungen auf dem Empfangskanal.
Die ASQ-Funktion ist jedoch auf normale Empfangsbedingungen im CB-Band
beschränkt.
Während starker Überreichweiten, starker Sonnenfleckenaktivität und bei sehr starken
Störsignalen kann die Funktion von Zeit zu Zeit öffnen, ohne dass ein Sprachsignal
gehört wird. In solchen Fällen ist es möglicherweise angebracht, die Standard-
Rauschsperre anstatt ASQ zu benutzen. Eine zusätzliche ASQ-Taste befindet sich auf
dem Mikrofon!

Deutsch
14
Zweitbelegung der Tasten
MENU
Mit der Taste MENU durchlaufen Sie vier
UNTERMENÜS nacheinander.
MENU ist eine Zweitbelegung wie alle
anderen Funktionen, die in diesem
Kapitel beschrieben werden.
•Drücken Sie zunächst den
Funktionsumschalter FC
(Rauschsperre).
•Im Display wird FC angezeigt.
•Drücken Sie nun MENU (AM/FM).
Hier steuern Sie:
•Tastenton ein/aus;
•Roger Beep (Bestätigungston) ein/aus;
•Auswahl der Farbe der LCD-Hintergrundbeleuchtung;
•LCD-Hintergrundbeleuchtung (dunkler und heller).
Die Auswahl treffen Sie mit den Tasten AUFWÄRTS oder ABWÄRTS auf dem
Mikrofon oder durch Drehen des Kanalwahl-Drehknopfes.
•Drücken Sie einmal oder mehrmals MENU, um Ihre Auswahl zu speichern und
um das nächste Untermenü aufzurufen.
Beep on/off – Hier aktivieren/deaktivieren Sie den Tastenton.
Roger Beep ist der kurze Signalton am Ende jeder Übertragung, nachdem die
Sendetaste PTT auf dem Mikrofon losgelassen wird
Roger Beep on/off

Deutsch
15

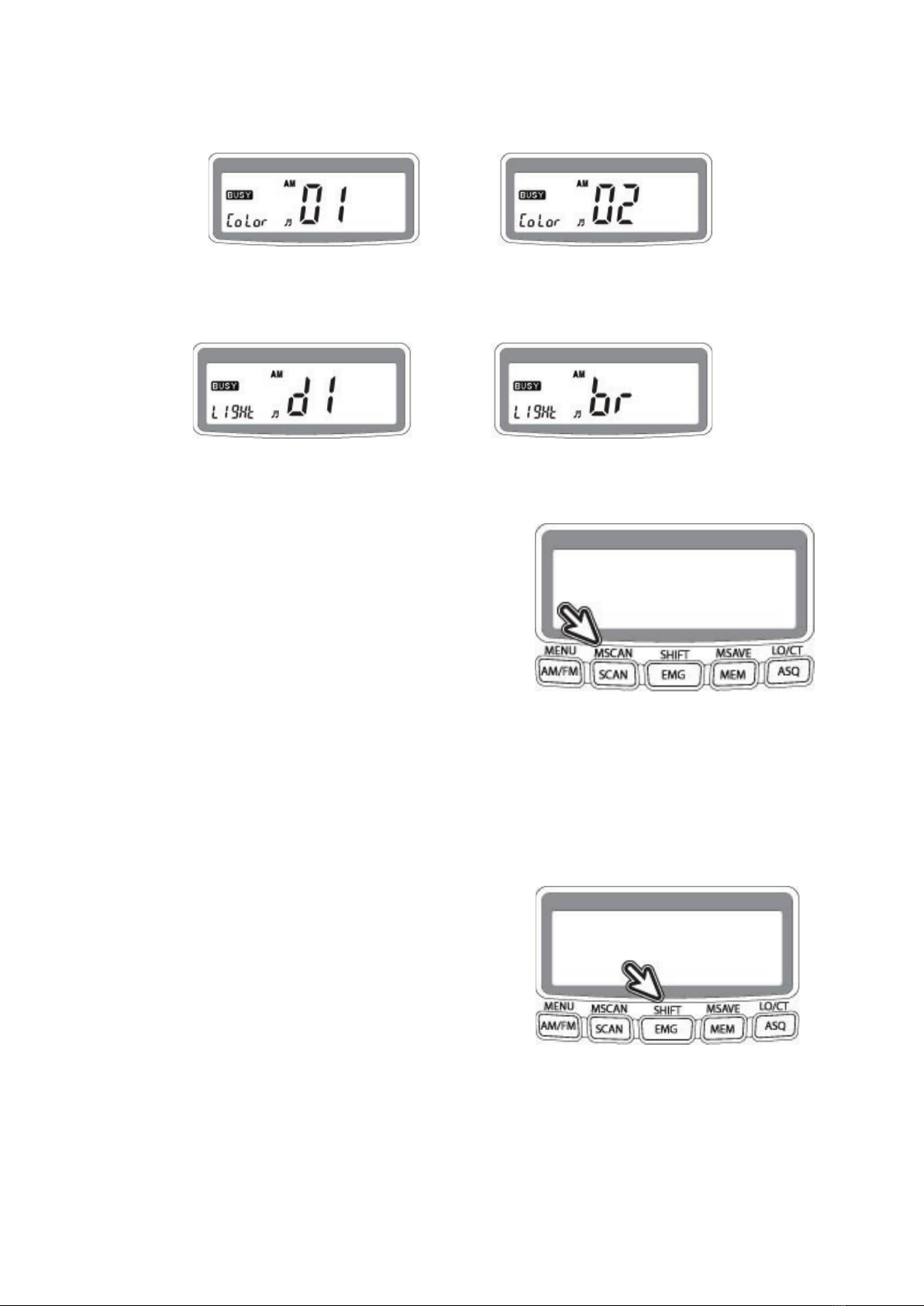

Farbe der LCD-Hintergrundbeleuchtung zwischen grün und rot umschalten.
LCD-Helligkeit einstellen (dunkler → heller).
MSCAN
Der Speicherkanal-Scan ermöglicht dem Funkgerät
den automatischen Scan durch 5 gespeicherte
Kanäle.
•Mit FC und MSCAN rufen Sie die Funktion
auf.
•M-SC wird im LCD angezeigt.
Das Funkgerät scannt nun automatisch nur die gespeicherten Kanäle und stoppt, wenn
Funkverkehr erkannt wird.
Bitte beachten Sie: Programmieren Sie Kanäle Ihrer Wahl als Speicherkanäle!
Einzelheiten siehe Kapitel MSAVE auf der nächsten Seite.
SHIFT
Kanal 19 hat sich in einigen Ländern außerhalb
Deutschlands zu einem Fernfahrerkanal etabliert.
Mit FC + SHIFT schalten Sie direkt zwischen
diesem Fernfahrer-Anrufkanal und Ihrem vorher
benutztem Kanal hin und her.

Deutsch
16
MSAVE

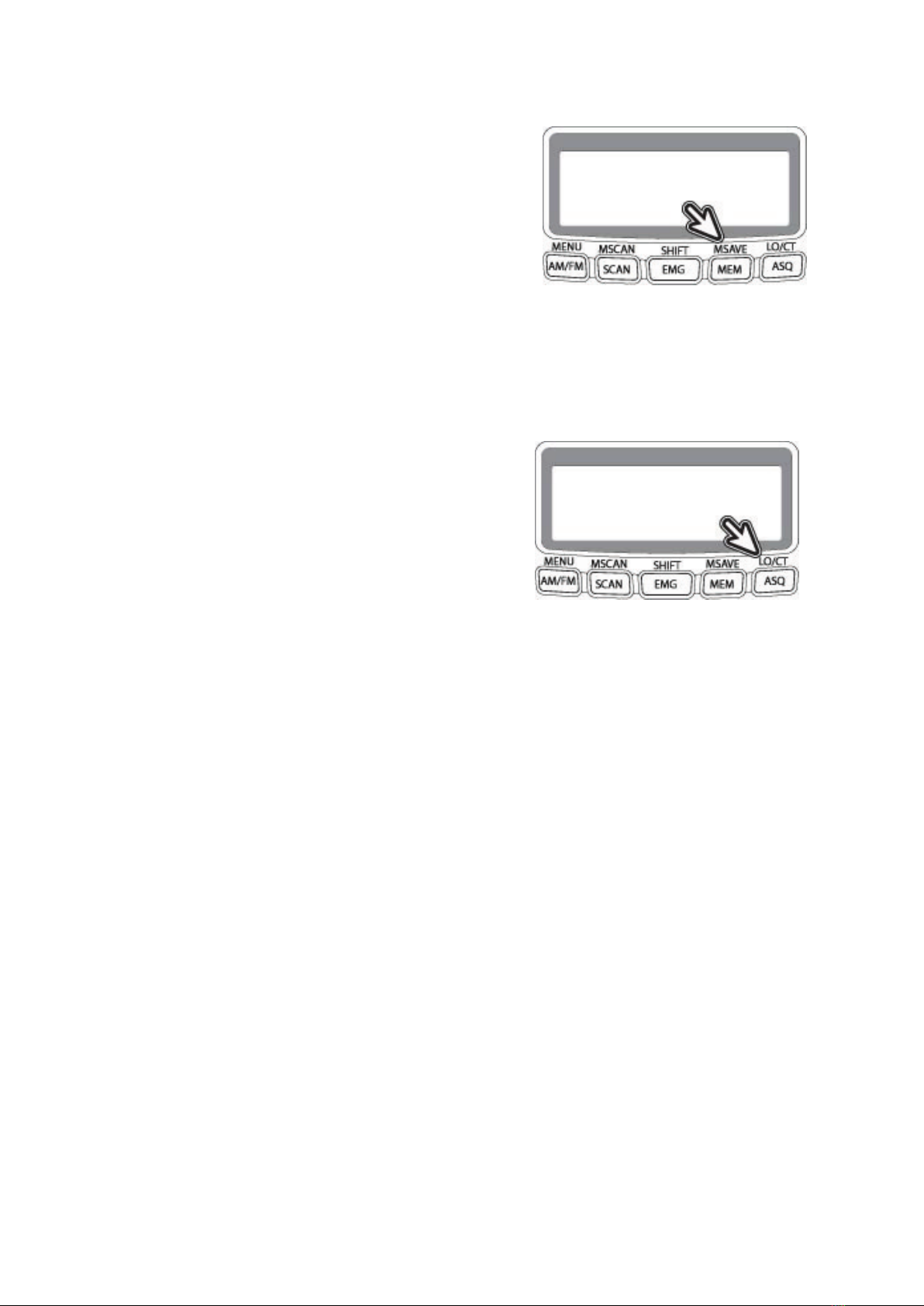

MSAVE dient der Speicherung von Kanälen unter
den Speicherstellen M1 bis M5.
Zum Speichern von Kanälen gehen Sie wie folgt vor:
•Wählen Sie den gewünschten Kanal mit dem
Drehregler oder AUFWÄRTS/ABWÄRTS.
•Drücken Sie FC und dann MSAVE / MEM.
•Wählen Sie eine Speicherkanalnummer mit den Tasten MENU (M1) bis LO / CT
(M5).
LO / CT
Tastensperre
Mit der Tastensperre sperren Sie alle Tasten des
Funkgeräts, die nun nicht mehr versehentlich
gedrückt werden können.
•Drücken Sie FC und dann LO / CT.
Auf gleiche Weise entsperren Sie die Tasten wieder.
Bitte beachten Sie: Haben Sie eine Version mit CTCSS- Platine erworben, dann steht
Ihnen die Tastensperrfunktion nicht zur Verfügung.
CT (Toncodierte CTCSS Rauschunterdrückung) – optional (andere Version)
Dies ist eine optionale Funktion nur bei Geräten mit installiertem CTCSS- Tonmodul.
Ihnen stehen 38 CTCSS (Continuous Tone Coded Squelch System) Codierfunktionen
zu Verfügung, wenn Sie die Funkgeräte-Version mit dem 38-Töne CTCSS Modul
erwerben.
Die CTCSS- Platine ermöglicht Ihnen die Erstellung einer geschlosseneren
Benutzergruppe innerhalb des CB-Bandes und sie verhindert das Öffnen der
Rauschsperre durch andere Sender. Nur Sender mit dem korrekten CTCSS-Code auf
ihrer Übertragung können gehört werden.

Deutsch
17
Technische Spezifikationen AE 6490/ AE 6491
Allgemein
SENDER
Quarzgesteuerter PLL-Synthesizer
EMPFÄNGER
Doppelsuper
SPANNUNGSVERSORGUNG
AE 6490 DC 10..16 V / AE 6491 DC 10..28V
(Nennspannungen 12 bzw. 12/24 V)
TEMPERATURBEREICH
-10 ˚C bis +55 ˚C
KANALSCHRITT
10 kHz
ABMESSUNGEN
188 (B) X 57 (H) X 158 (T) mm
GEWICHT
1,9 kg mit Standardzubehör
3,5 mm EXTERNE LAUTSPRECHERBUCHSE
Mono
UHF TYP (PL) ANTENNENBUCHSE
SO 239 (50-Ohm-Buchse für PL 259 Stecker)
KONDENSATORMIKROFON UND 6-PIN-
ANSCHLUSS
Entspricht Albrecht- und GDCH 6-Pin
Standardverkabelung außer PIN 4
Sender
AUSGANGSLEISTUNG FM/AM 4 Watt
FREQUENZBEREICH
26,965-27,405 MHz
FREQUENZTOLERANZ
+/- 100 Hz
MODULATIONSEMPFINDLICHKEIT
2,5 mV (1250 Hz Eingang)
MODULATIONSFÄHIGKEIT
AM 85 % / FM 2,0 kHz
Empfänger
EMPFINDLICHKEIT AM: 0,5 µV (SINAD 10 dB), FM: 0,5 µV (SINAD
20 dB)
RAUSCHSPERRE schließen
Bis zu 1000 µV
AUTOM. RAUSCHSPERRE
0,5 µV
RAUSCHABSTAND
40 dB
KLIRRFAKTOR
3 %
S-METER EMPFINDLICHKEIT S9
100 µV
AUDIO AUSGANGSLEISTUNG
Minimum 4 Watt bei 8 Ohm
Anschlussbedingungen
SPANNUNGSVERSORGUNG
AE 6490: 12 V / AE 6491: 12V oder 24V DC
ANTENNE LASTIMPEDANZ
50 Ohm
AUDIO LASTIMPEDANZ
8 Ohm Impedanz, 4 Ohm möglich
Hinweise zur Entsorgung von Elektronikschrott
Die neue europäische WEEE Direktive regelt das Entsorgen und das
Recycling von Elektro- und Elektronikschrott. Damit das von der Industrie
finanzierte Entsorgungssystem funktioniert, sollten Sie- wenn einmal Ihr
Funkgerät entsorgt werden sollte (was wir nicht hoffen wollen!)- Ihr Gerät
nicht in die Haushaltsmülltonne werfen, sondern bei den kommunalen
Sammelstellen abgeben. Dort stehen Container für kostenlose Abgabe
bereit!
Das Zeichen mit der durchgestrichenen Mülltonne auf dem Typenschild soll Sie daran
erinnern!

Deutsch
18
Gewährleistung / Werksgarantie und Servicehinweise
Entsprechend den europäischen Gewährleistungsregeln gewährt der Verkäufer Ihnen
auf ein neues Gerät zwei Jahre gesetzliche Gewährleistung. Falls ein Fehler bei Ihrem
Gerät auftreten sollte, wenden Sie sich bitte an den Fachhändler und zeigen Sie ggf.
Ihre Kaufquittung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort
beheben, oder das Gerät an eine von uns autorisierte Servicestelle weiterleiten. Sie
erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie evtl. Fehler ausführlich
beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit
Sicherheit gefunden und beseitigt werden!
Ist Ihr Fachhändler nicht erreichbar, senden Sie Ihr Gerät bitte direkt an eine der unter
www.hobbyradio.de angegebenen Serviceadressen. Vergessen Sie nicht, beim
Einsenden Ihre Kaufquittung (oder eine Kopie davon) beizufügen.
•Für in Deutschland verkaufte Geräte dieses Heavy Duty Funkgeräts leistet
Alan Electronics GmbH eine dreijährige Werksgarantie!
Unsere Empfehlung für den Fall eines technischen Problems:
a) Führen Sie einen Reset-Vorgang durch.
•Trennen Sie dazu das Gerät für ca. 10 sec. vom Stromnetz.
•Halten Sie AM/FM und MEM gedrückt und schalten Sie gleichzeitig das
Funkgerät wieder ein.
•Das Display zeigt kurzzeitig rS und dann wieder den normalen Betrieb an.
•In den meisten Fällen funktioniert ein Gerät nach einem Reset wieder wie
gewohnt – ggf. geben Sie auch den Ländercode neu ein.
Lässt sich eine Fehlfunktion auch durch einen Reset-Vorgang nicht beheben, rufen Sie
am besten zuerst unsere Hotline an. Die Erfahrung hat gezeigt, dass die meisten
Probleme in einem Telefongespräch bereits geklärt werden können. Außerdem können
unsere Servicemitarbeiter Ihnen dabei auch ggf. die für Sie nächste Serviceanschrift
durchgeben oder einen Reparaturtermin gleich vorreservieren.
Alan Electronics GmbH – Daimlerstr. 1 k D - 63303 Dreieich
Technische Anfragen und mögliche Reparaturen:
E-Mail: [e-mail]
Reparaturen,Ersatzteile: 06103 9481-22
(reguläre Kosten für das deutsche Festnetz)
Homepage: www.alan-electronics.de / www.albrecht-online.de
Service-Download service.alan-electronics.de
© Alan Electronics GmbH Mai 2014

Deutsch
19
CB Bestimmungen, Gerätepass und CE Deklaration
Albrecht Radio Passport
Für Ihr AE 6490/ AE6491 gelten folgende Programmierungs- und Benutzungsregeln (Angaben ohne
Gewähr, Stand Mai 2014) in den Ländern, die die Europäische R&TTE Direktive anwenden:
Land
80/40
40/40
40 FM
Bemerkungen
Belgien 
Bulgarien 
Dänemark 
Deutschland 
Basisstationen in der Nähe der Grenzen (außer CZ)
benötigen eine Genehmigung für den Betrieb auf den
Kanälen 41-80.
Estland 
Finnland 
Frankreich 
Griechenland 
Großbritannien 
 
Irland 
Island 
Italien Anmeldung für Einwohner erforderlich. Ausländische
Besucher frei.
Kroatien 
Lettland 
Liechtenstein 
Litauen 
Luxemburg 
Malta 
Monaco 
Niederlande 
Norwegen 
Österreich
  
Funkgeräte mit Landes-Schalter sind nicht erlaubt. Bitte
fragen Sie Ihren Händler nach einer speziellen
Österreich-Version des Gerätes.
Polen 
Portugal 
Rumänien 
San Marino 
Schweden 
Schweiz 
Slowakei 
Im FM Betrieb sind nur die Kanäle 1-40 und 70-80
erlaubt.
Slowenien 
Spanien 
Anmeldung und regelmäßige Gebührenzahlung für
Einwohner erforderlich. Ausländische Besucher frei.
Tschechien 
Ungarn 
Zypern 
 

Deutsch
20
Declaration of Conformity / Konformitätserklärung
We hereby declare that our product: / Wir erklären hiermit, dass unser Produkt
CB-Funkgerät Albrecht AE 6491 (bzw. AE 6491)
satisfies all technical regulations applicable to the product within the scope of EU Council Directives, European Standards and
national frequency applications:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen
und nationaler Frequenzanwendungen einhält:
73/23/EEC, 89/336/EEC, 2004/108/EG and 99/5/EC EN 300 135-2
V.1.2.1 / EN 300 433-2
V.1.3.1
EN 301 489-1 V.1.8.1, EN 301 489-13 V.1.2.1, EN 60 950-1: 2006 second
edition
All essential radio test suites have been carried out. /
Alle für das Produkt vorgeschriebenen Funktestreihen wurden durchgeführt.
Alan Electronics GmbH
Daimlerstr. 1 k
D- 63303 Dreieich
This declaration is issued under our sole responsibility. Basing on not yet fully harmonised
frequency applications, the CB radio may be used only in listed countries
according
to selected channel programming and according to the still existing national
restrictions for
AM + FM,if such should still apply.
Diese Erklärung wird unter unserer alleinigen Verantwortung abgegeben. Dieses
Funkgerät darf wegen der noch nicht überall harmonisierten Frequenzanwendungen
in AM + FM
in einigen Ländern nur eingeschränkt oder gar nicht betrieben werden,
entsprechend den
noch geltenden nationalen Regelungen.
Alan Electronics GmbH declare, bajo su responsabilidat, que este aparato cumple
con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo
de 9
de marzo de 1999, transpuesta a la legislacion espanola
mediante el Real
Decreto
1890/2000, de 20 de
noviembre.
Point of contact/Ansprechpartner: Dipl.-Phys. Wolfgang Schnorrenberg
Place and date of
issue:
Dreieich, 21.09. 2012
(Signature)
Dipl.-Phys. Wolfgang Schnorrenberg
Alan Electronics GmbH
Diese Konformitätserklärung und der Albrecht Gerätepass werden regelmäßig aktualisiert und
sind unter service.alan-electronics.de in der jeweils gültigen neuesten Version abrufbar.
