Allen + Roth WSWS-WU1C User manual

welcoming • sophisticated • inspiring
Serial Number Purchase Date
1
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. – 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0339207, 0339208, 0339209, 0339210
MODEL#WSWS-WU1C, WSWS-WU1W
WSWS-WU1P, WSWS-WU1S
Français p. 14
Español p. 27
PREMIUM WOOD TOWER
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
Lowes.com/allenandroth
EB1424

welcoming • sophisticated • inspiring
Serial Number Purchase Date
1
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. – 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0339207, 0339208, 0339209, 0339210
MODEL#WSWS-WU1C, WSWS-WU1W
WSWS-WU1P, WSWS-WU1S
Français p. 14
Español p. 27
PREMIUM WOOD TOWER
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
Lowes.com/allenandroth

K
J
I
M
32
TABLE OF CONTENTS
Camlock System Operation............................................................................................... 2
Package Contents............................................................................................................... 3
Hardware Contents...............................................................................................................4
Safety Information............................................................................................................... 5
Preparation ......................................................................................................................... 5
Assembly Instructions.......................................................................................................... 6
Care and Maintenance ....................................................................................................... 11
Troubleshooting...................................................................................................................11
Warranty..............................................................................................................................12
ReplacementPartsList......................................................................................................12

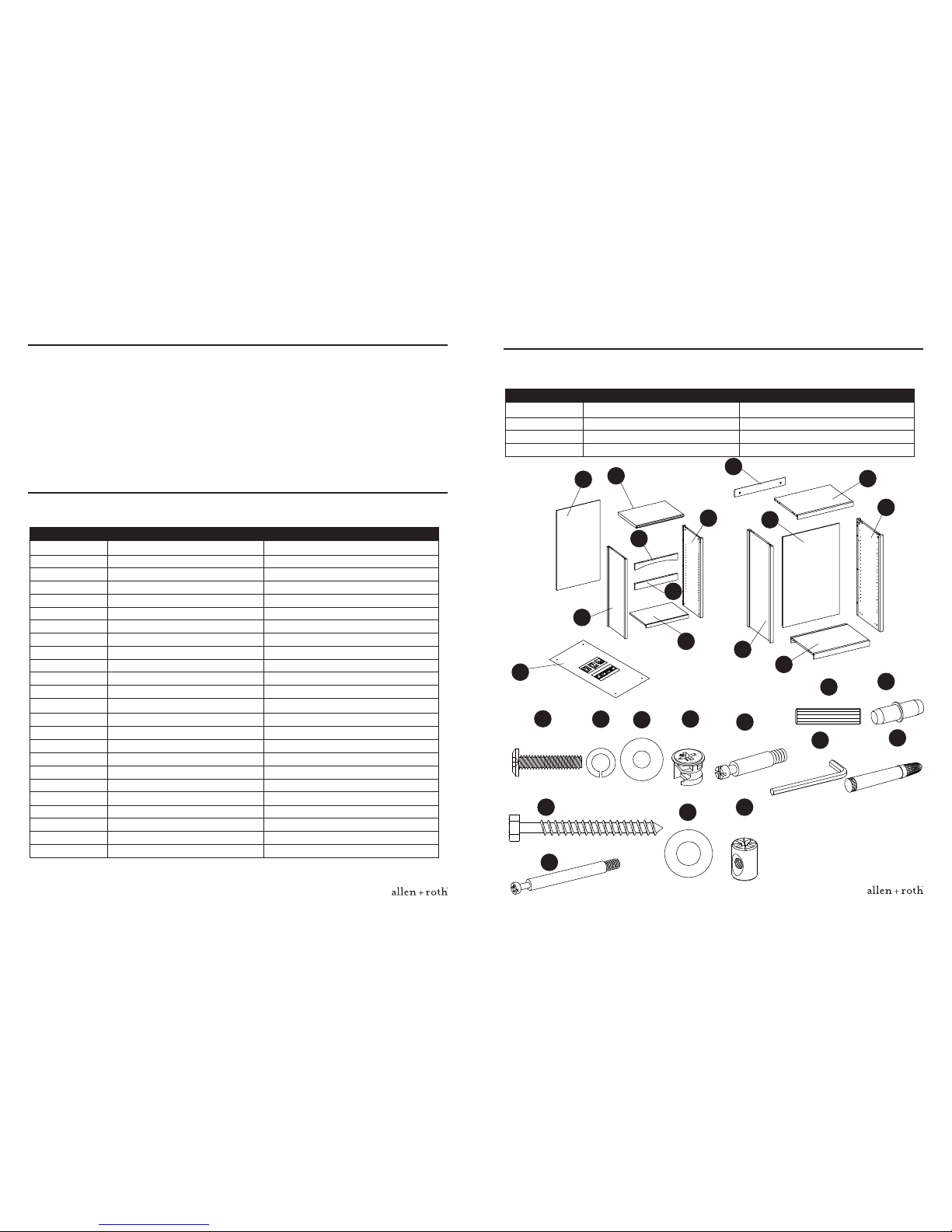

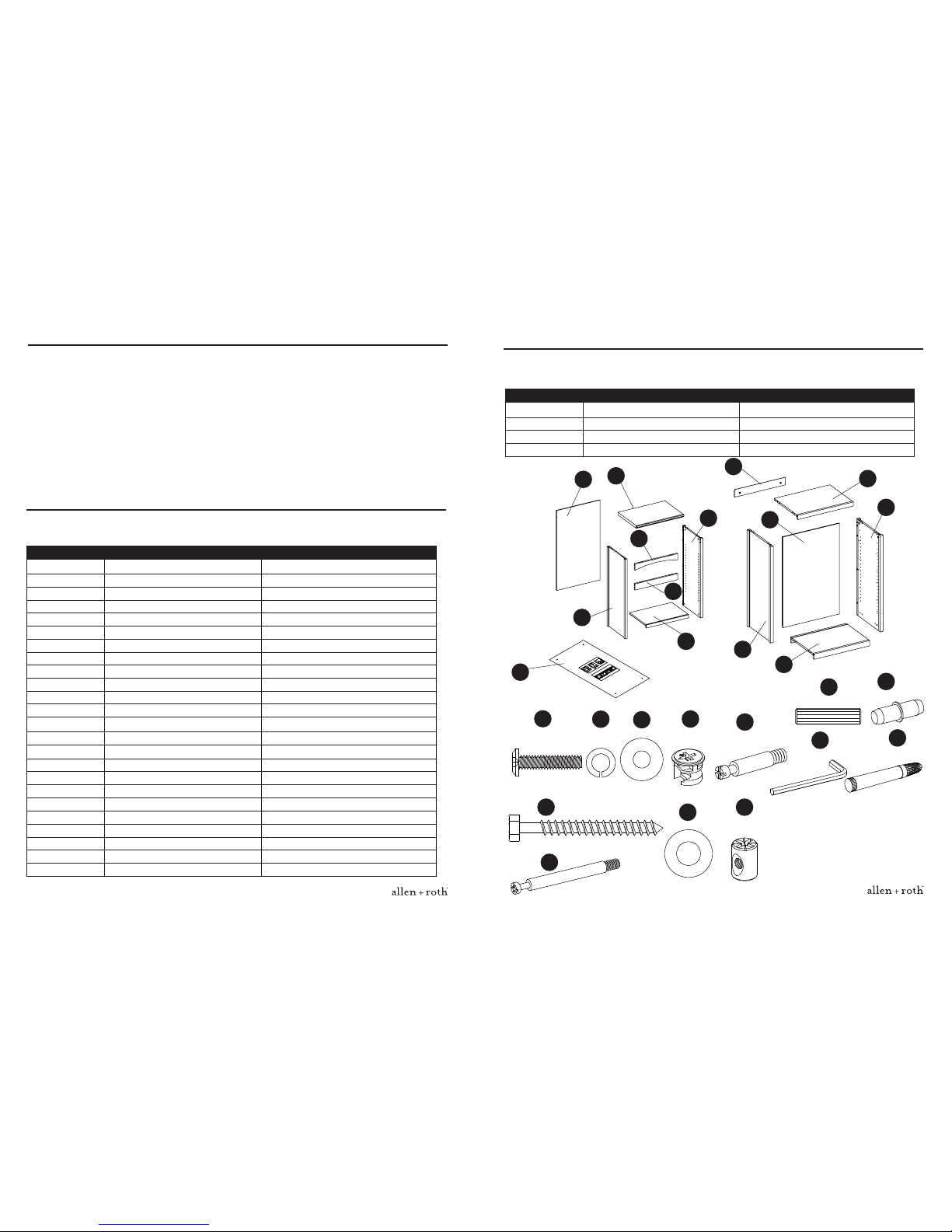

PACKAGE CONTENTS
K
PART DESCRIPTION QUANTITY
AHutch Panel Left 1
B Hutch Panel Right 1
C Hutch Panel Top 1
D Hutch Panel Back 1
E Front Curved Stretcher 1
F Front Straight Stretcher 1
G Adjustable Shelf 2
PART DESCRIPTION QUANTITY
HBase Panel Left 1
I Base Panel Right 1
J Base Panel Top 1
K Base Panel Back 1
L Base Panel Bottom 1
M Wall Hanging Cleat 2
N Installation Template 1
F
A
I
H
L
G
D
C
B
E
N
Lowes.com/allenandroth Lowes.com/allenandroth

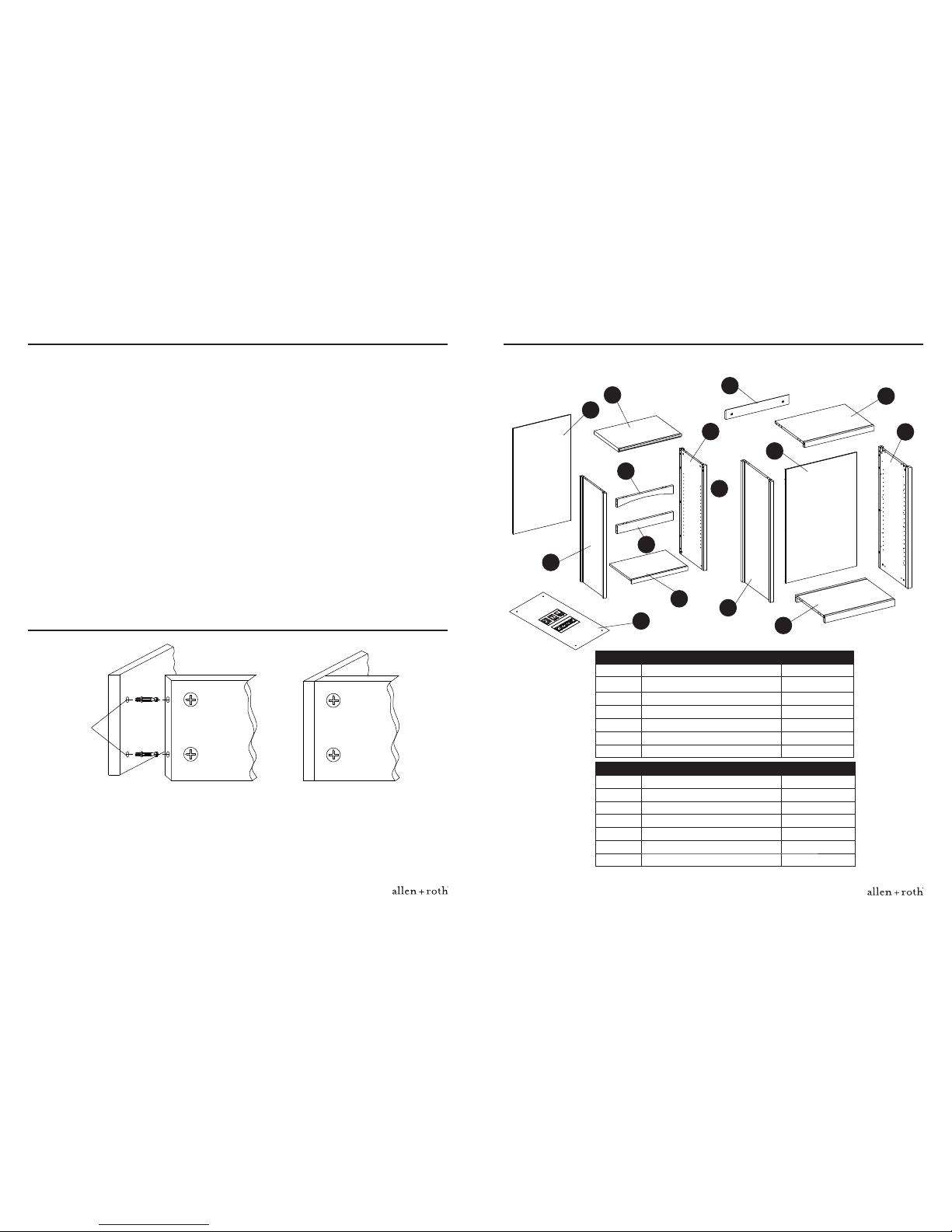

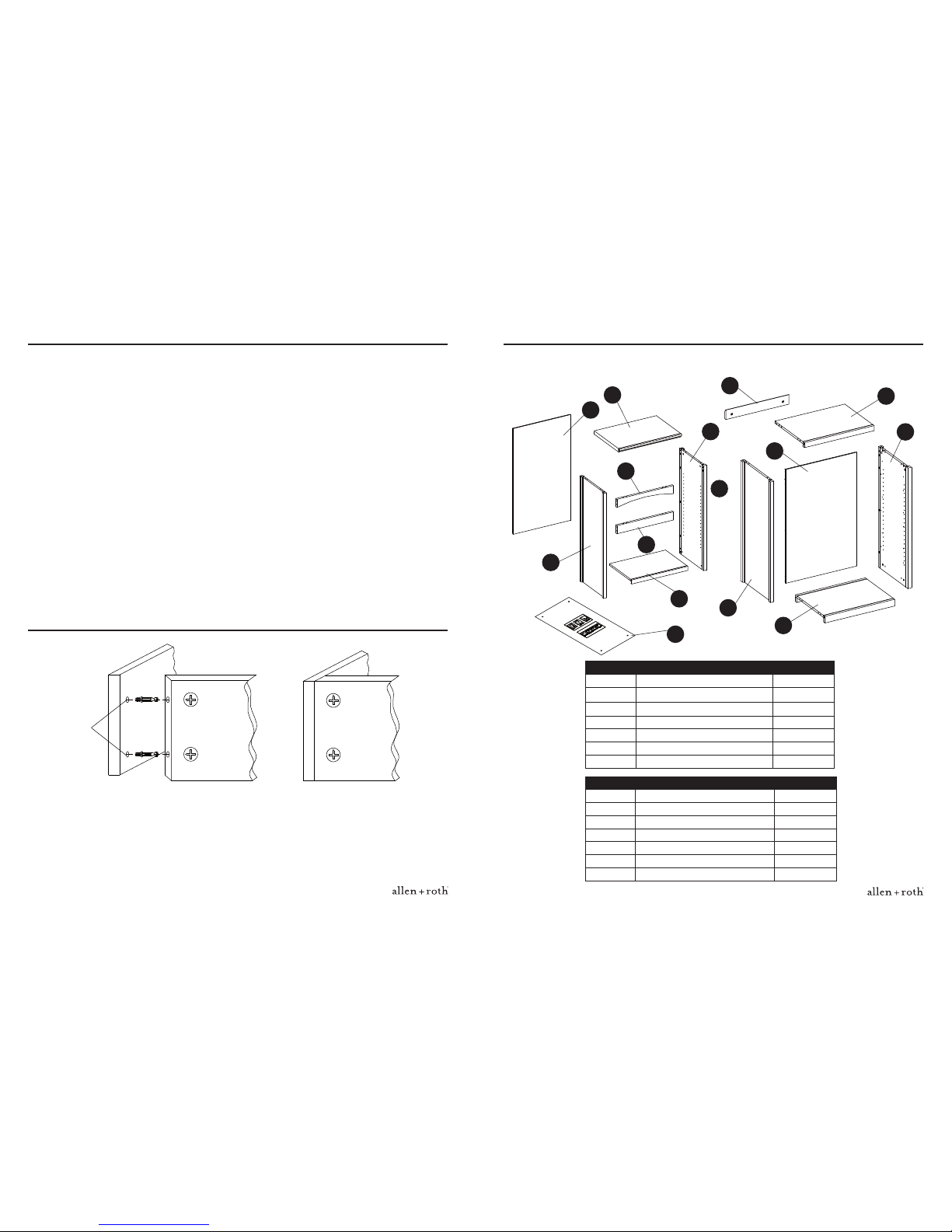

CAM LOCK SYSTEM OPERATION
1. Screw cam bolts into the predrilled small holes on panel.
2. Insert cam lock into predrilled large hole on panel.
3. Make sure the arrow on the cam lock is pointed toward the cam bolts.
4. Connect both panels together, making sure cam bolts goes into predrilled hole on
the end of panel with cam lock.
5. Once cam bolts is connected inside cam lock, take Phillips screwdriver and tighten
cam lock clockwise.
DETAIL A DETAIL B
THREADED
INSERT
LOCKED POSITION
PANELPANEL
Cam Bolts
CAM LOCK

54

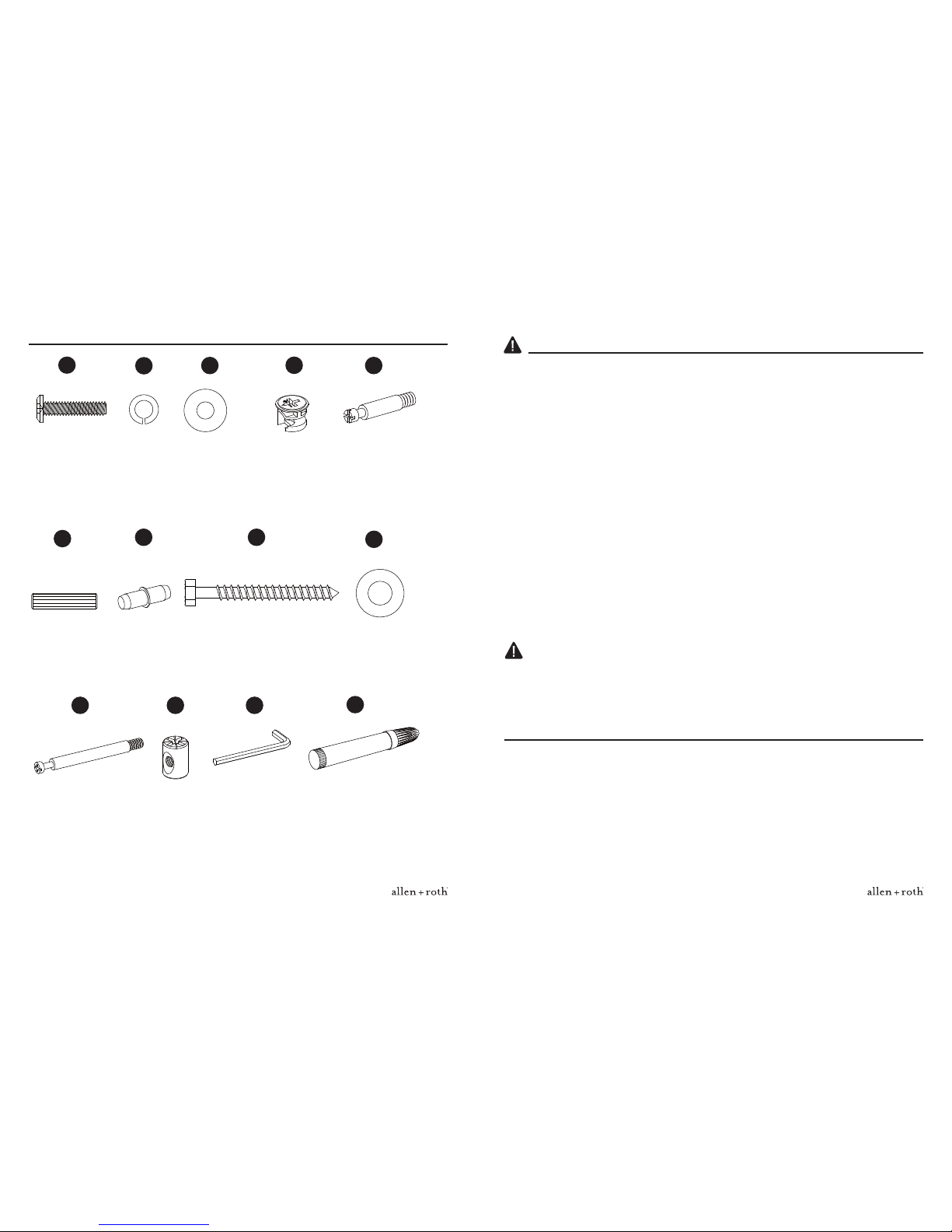

HARDWARE CONTENTS (shown actual size)
PREPARATION
SAFETY INFORMATION
WARNING
Bolt
Qty. 12
Lock
Washer
Qty. 12
Flat
Washer
Qty. 12
Large
Cam Lock
Qty. 34
Medium
Cam Bolt
Qty. 30
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 60 minutes
Tools Required for Assembly (not included): Phillips Screwdriver, Level, Power Drill, 3/16 in. Drill Bit,
3/8 in. Drill Bit, 1/2 in. Socket Wrench, Stud Finder, Marking Pencil, Tape Measure, Step Ladder, and
Hammer.
THIS UNIT IS INTENDED FOR USE ONLY WITH THE MAXIMUM WEIGHTS INDICATED. USE
WITH PRODUCTS HEAVIER THAN THE MAXIMUM WEIGHTS INDICATED MAY RESULT IN
INSTABILITY CAUSING POSSIBLE INJURY. DISTRIBUTE WEIGHT EVENLY.
• Do not allow children to climb or play in or around this product.
• Use this unit for its intended purpose only. Do not use shelves as step ladder.
• To avoid damage, assemble the product on a sturdy, level and protective surface.
• Two or more persons must work together to install the unit onto the wall.
• Make sure all bolts/screws are tightly fastened before the unit is used.
• Check bolts/screws periodically and tighten them if necessary.
• Each shelf maximum load: 30 lbs.
Large
Wood Dowel
Qty. 34
Large
Cam Bolt
Qty. 4
Shelf Pin
Qty. 8
Barrel
Nut
Qty. 4
Lag Bolt
Qty. 4
Allen Wrench
Qty. 1
Large Flat
Washer
Qty. 4
Touch-up Pen
Qty. 1
(not included for
Item #0339209)
AA BB CC DD EE
FF
JJ
GG
KK
HH
LL
II
MM
Lowes.com/allenandrothLowes.com/allenandroth

6 7

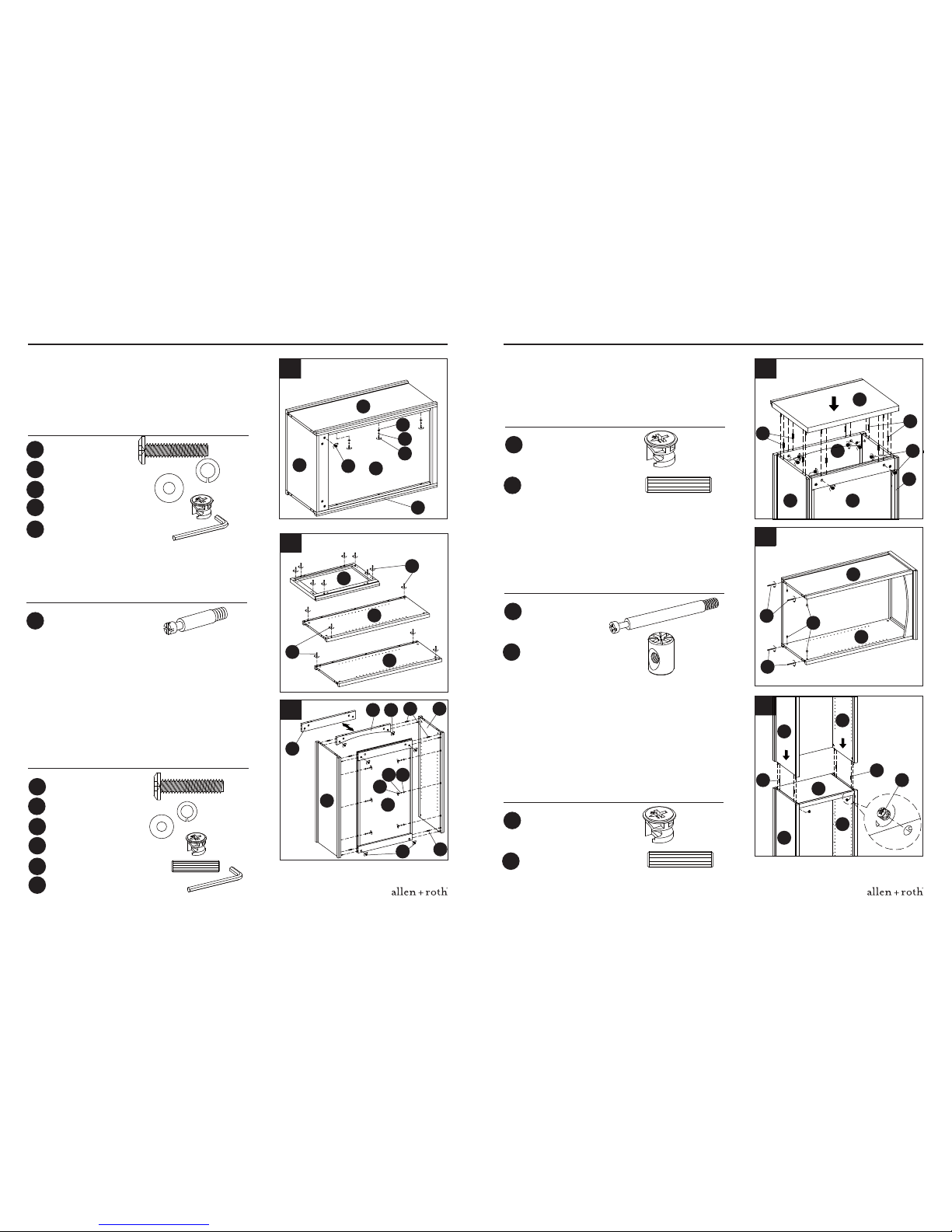

ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS
Hardware Used
Base Assembly
Hardware Used Hardware Used
Hardware Used
Hardware Used
Hardware Used
1. Insert medium cam bolts (EE) into base panel left
(H), base panel right (I) and base panel top (J).
2.Attach base panel back (K) to base panel top (J) using
large wood dowels (FF) and large cam lock (DD).
Note: Make sure medium cam bolts (EE) previously
inserted into base panel top (J) are completely seated.
5. Fit base panel back (K) into slot of base panel bottom
(L), then attach base panel bottom (L) to assembly using
large wood dowels (FF) and large cam locks (DD).
Note: Make sure medium cam bolts (EE) previously
inserted into base panel right (I) are completely seated.
6. Attach base panel left (H) to assembly using large
wood dowels (FF) and large cam locks (DD).
Note: Make sure medium cam bolts (EE) previously
inserted into base panel left (H) are completely seated.
3. Attach base panel right (I) to assembly using large
wood dowels (FF) and large cam locks (DD).
Note: Make sure medium cam bolts (EE) previously
inserted into base panel right (I) are completely seated.
4. From the back of the assembly, attach base panel right
(I) to base panel back (K) using flat washers (CC), lock
washers (BB) and bolts (AA). Tighten with Allen wrench
(LL). Secure base panel top (J) with large cam locks (DD).
14
25
36
Medium Cam Bolt
Large Cam Lock Large Cam Lock
Large Cam Lock
Large Cam Lock
Large Cam Lock
Allen Wrench
Bolt
Lock Washer
Flat Washer
Large Wood Dowel Large Wood Dowel
Large Wood Dowel
Large Wood Dowel
x 12
x 2 x 2
x 4
x 2
x 1
x 1
x 3
x 3
x 3
x 2 x 2
x 5
x 3
EE
DD DD
DD
DD
DD
LL
AA
BB
CC
FF FF
FF
FF
Lowes.com/allenandrothLowes.com/allenandroth
FF
FF
FF
FF
DD
DD
DD
DD
AA
BB
CC
DD
EE
EE
J
H
I
K
K
K
K
H
I
I
I
K
I
J
L
L
J
J
J
J
Back Side
Back Side

8 9
ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS
7 10
811
912
Lowes.com/allenandrothLowes.com/allenandroth
Hardware Used
Hardware Used
7. From the back of the assembly, attach base panel left
(H) to base panel back (K) using flat washers (CC), lock
washers (BB) and bolts (AA). Tighten with Allen wrench
(LL). Secure base panel top (J) with large cam locks (DD).
9. Attach hutch panel left (A) and hutch panel right (B) to
hutch panel back (D) and either front curved stretcher (E)
or front straight stretcher (F) -- depending on which fits
your closet look -- using large wood dowels (FF) and large
cam locks (DD). From the back of the assembly, use flat
washers (CC), lock washers (BB) and bolts (AA) to secure
unit. Tighten with Allen wrench (LL).
Then, secure assembly with large cam locks (DD).
Large Cam Lock
Bolt
Lock Washer
Flat Washer
x 6
x 6
x 6
x 6
DD
AA
BB
CC
DD
DD
DD
DD
DD
AA
AA
BB
BB
CC
CC
K
D
D
I
J
H
Back Side
Back Side
Back Side
Hardware Used
8. Insert medium cam bolts (EE) into hutch panel left
(A), hutch panel right (B) and hutch panel top (C).
Medium Cam Bolt x 14
EE
Large Wood Dowel x 6
FF
EE
EE
C
C
A
A
A
A
H
A
B
E
E
F
B
B
B
B
J
I
FF
FF
FF
JJ
JJ
KK
FF
FF
FF
Hardware Used
Hardware Used
Hardware Used
10. Insert wood dowels (FF) and large cam locks (DD)
into hutch assembly. Attach hutch panel top (C), tightening
large cam locks (DD) to secure assembly.
12. Insert large wood dowels (FF) and large cam locks
(DD) into the base panel top (J). Then, with the help of
another person, attach the hutch assembly to the base
assembly, tightening the large cam locks (DD) to secure
the unit.
Note: Make sure large cam bolts (JJ) are completely
seated.
11. Carefully rest hutch assembly on its side. Insert barrel
nuts (KK) and large cam bolts (JJ) into the bottom of the
hutch assembly.
Large Cam Lock
Large Cam Lock
Large Cam Bolt
Large Wood Dowel
Large Wood Dowel
Barrel Nut
x 8
x 4
x 4
x 8
x 4
x 4
DD
DD
JJ
FF
FF
KK
Base
Hutch
Hutch Assembly
Large Cam Lock
Allen Wrench
Allen Wrench
Bolt
Lock Washer
Flat Washer
x 1
x 1
x 1
x 3
x 3
x 3
DD
LL
LL
AA
BB
CC

ASSEMBLY INSTRUCTIONS
13
14
15
CARE AND MAINTENANCE
TROUBLESHOOTING
• Periodically check to make certain all components are properly positioned, free from damage and
firmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may damage to the finish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• In the event the furniture is stained or otherwise damaged during use, it is recommended
you call a professional to repair the furniture.
• Keep furniture away from direct sunlight as it may damage the finish.
• It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.
• Touch-up pen (MM) has been provided (except in Item #0339209) to repair any small nicks or
scratches that may occur during assembly or shipping. If Item #0339209 is damaged and touch-up
is required, apply a quality wood polish to the damaged surface.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Closet tower tilted. The wall hanging cleats are not level. Reinstall the wall hanging cleats and
ensure they are level.
Closet tower can
not hang on the
wall.
The mounting hole locations are not
correct.
Reinstall wall hanging cleats; make
sure the space between two wall
hanging cleats is 39-1/2 in. and the
bottom two mounting holes location is
no less than 31-1/2 in. from the floor.
10 11 Lowes.com/allenandrothLowes.com/allenandroth
Wooden Stud
39-1/2 in.
Minimum 31-1/2 in.
16 in. II
II
HH
HH
M
M
M
M
M
N
Hardware Used
15. Insert shelf pins (GG) where desired in tower, then rest
adjustable shelf (G) on top. Repeat for second adjustable
shelf (G).
Note: Ensure the shelf pins (GG) are level.
Shelf Pin x 8
GG
Hardware Used
13. Using a stud finder, locate the edges of the wood
studs. Find the center line of each stud and draw a
vertical reference line on the wall over each one. Position
installation template (N) at desired location on wall.
Note: The bottom of the installation template (N) should
be no less than 31-1/2 in. from the floor.
Mark mounting holes with a pencil (not included) and
discard installation template (N). Drill 3/16 in. pilot holes at
marked locations. Then, with the beveled edge facing up,
attach the wall hanging cleats (M) with large flat washers
(II) and lag bolts (HH).
14. With the help from another person, carefully hang the
unit onto wall hanging cleats (M).
Lag Bolt
Lock Washer
x 4
x 4
HH
II
G
G
GG
GG
Wall Hanging Installation
Shelf Installation

1312
PART DESCRIPTION PART #
A Hutch Panel Left *WSWS-WU1C/W/P/S-1-HPL
B Hutch Panel Right *WSWS-WU1C/W/P/S-2-HPR
C Hutch Panel Top *WSWS-WU1C/W/P/S-3-HPT
D Hutch Panel Back *WSWS-WU1C/W/P/S-4-HPB
E Front Curved Stretcher *WSWS-WU1C/W/P/S-5-FCS
F Front Straight Stretcher *WSWS-WU1C/W/P/S-6-FCS
G Adjustable Shelf *WSWS-WU1C/W/P/S-7-AS
H Base Panel Left *WSWS-WU1C/W/P/S-8-BPL
I Base Panel Right *WSWS-WU1C/W/P/S-9-BPR
J Base Panel Top *WSWS-WU1C/W/P/S-10-BPT
K Base Panel Back *WSWS-WU1C/W/P/S-11-BPB
L Base Panel Bottom *WSWS-WU1C/W/P/S-12-BPB
M Wall Hanging Cleat *WSWS-WU1C/W/P/S-13-WHC
N Installation Template *WSWS-WU1C/W/P/S-26-IT
AA Bolt *WSWS-WU1C/W/P/S-15-1-1/4B
BB Lock Washer *WSWS-WU1C/W/P/S-16-LW
CC Flat Washer *WSWS-WU1C/W/P/S-17-FW
DD Large Cam Lock *WSWS-WU1C/W/P/S-18-LCL
EE Medium Cam Bolt *WSWS-WU1C/W/P/S-19-MCB
FF Large Wood Dowel *WSWS-WU1C/W/P/S-20-LWD
GG Shelf Pin *WSWS-WU1C/W/P/S-21-SP
HH Lag Bolt *WSWS-WU1C/W/P/S-22-2-1/2LB
II Large Flat Washer *WSWS-WU1C/W/P/S-23-LFW
JJ Large Cam Bolt *WSWS-WU1C/W/P/S-26-LCB
PART DESCRIPTION PART #
KK Barrel Nut *WSWS-WU1C/W/P/S-27-BN
LL Allen Wrench *WSWS-WU1C/W/P/S-24-M4AW
MM Touch-up Pen *WSWS-WU1C/W/S-25-TUP
Complete Hardware *WSWS-WU1C/W/P/S-14-CH
WARRANTY
REPLACEMENT PARTS LIST
REPLACEMENT PARTS LIST
This product (exclusive of shelves) is warranted to the original purchaser. If there is a failure in
this unit due to defects in materials or workmanship, the manufacturer will repair or replace this
item at our discretion without charge. Warranty is void if product has been assembled incorrectly,
misused, abused by overloading, altered in any way or damaged due to accident. This warranty is
not transferable and does not cover chipping, flaking, scratches, rust, dents, or other damages to
the surfaces of this product. Responsibility of the manufacturer is limited to repair or replacement of
this product. The manufacturer is not responsible for consequential, incidental, or other damages or
losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
warranty gives you specific legal rights and you may have other rights which vary from state to state.
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Friday.
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Friday.
Lowes.com/allenandroth Lowes.com/allenandroth
Printed in Vietnam
allen + roth® is a registered trademark
of LF, LLC. All Rights Reserved.
K
J
I
M
K
F
A
H
L
G
DC
B
E
N
AA BB CC DD EE
FF
JJ
GG
KK
HH
LL
II
MM

welcoming • sophisticated • inspiring
Numéro de série Date d’achat
14
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
JOIGNEZ VOTRE REÇU ICI
ARTICLE #0339207, 0339208, 0339209, 0339210
MODÈLE #WSWS-WU1C, WSWS-WU1W
WSWS-WU1P, WSWS-WU1S
TOUR EN BOIS HAUT DE GAMME
allen + roth®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
Lowes.com/allenandroth

K
J
I
M
1615
TABLE DES MATIÈRES
Fonctionnement du système Camloc................................................................................. 15
Contenudel’emballage.......................................................................................................16
Quincaillerieincluse..............................................................................................................17
Consignes de sécurité....................................................................................................... 18
Préparation..........................................................................................................................18
Instructions pour l’assemblage......................................................................................... 19
Entretien............................................................................................................................. 24
Dépannage.........................................................................................................................24
Garantie..............................................................................................................................25
Liste des pièces de rechange............................................................................................ 25
CONTENU DE L’EMBALLAGE
K
PIÈCE DESCRIPTION QUANTITÉ
A Panneau gauche de l’étagère 1
B Panneau droit de l’étagère 1
C Panneau supérieur de l’étagère 1
D Panneau arrière de l’étagère 1
E Entretoise avant courbée 1
F Entretoise avant droite 1
G Tablette réglable 2
PIÈCE DESCRIPTION QUANTITÉ
H Panneau gauche de la base 1
I Panneau droit de la base 1
J Panneau supérieur de la base 1
K Panneau arrière de la base 1
L Panneau inférieur de la base 1
M Traverse de fixation au mur 2
N Gabarit pour l’installation 1
F
A
I
H
L
G
D
C
B
E
N
Lowes.com/allenandroth Lowes.com/allenandroth
FONCTIONNEMENT DU SYSTÈME CAMLOC
1. Vissez les vis Camloc dans les petits trous déjà percés sur le panneau.
2. Insérez les attaches Camloc dans les grands trous déjà percés sur le panneau.
3. Assurez-vous que les flèches sur les attaches Camloc pointent vers les vis Camloc.
4. Reliez les deux panneaux ensemble, en vous assurant que les vis Camloc
s’insèrent correctement dans les trous déjà percés situés à l’extrémité du panneau
sur lequel sont installées les attaches Camloc.
5. Une fois les vis Camloc insérées dans les attaches Camloc, serrez les attaches
Camloc dans le sens des aiguilles d’une montre à l’aide d’un tournevis cruciforme.
DÉTAIL A DÉTAIL B
TIGE
FILETÉE
POSITION DE
VERROUILLAGE
PANNEAUPANNEAU
Vis Camloc
ATTACHE
CAMLOC

1817
QUINCAILLERIE INCLUSE (grandeur réelle)
PRÉPARATION
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
Boulon
Qté : 12
Rondelle de
blocage
Qté : 12
Rondelle
plate
Qté : 12
Grande attache
Camloc
Qté : 34
Vis Camloc
moyenne
Qté : 30
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer le produit.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 60 minutes
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, niveau, perceuse électrique,
foret de 3/16 po, foret de 3/8 po, clé à douille de 1/2 po, détecteur de montants, crayon, ruban à
mesurer, escabeau et marteau.
CETARTICLE NE PEUT SUPPORTER QUE LACHARGE MAXIMALE INDIQUÉE. L’UTILISATION
DE CETARTICLE AVEC DES PRODUITS DONT LE POIDS DÉPASSE LA CHARGE MAXIMALE
INDIQUÉE PEUT ENTRAÎNER DE L’INSTABILITÉ ET CAUSER DES BLESSURES. RÉPARTISSEZ
LA CHARGE DE FAÇON UNIFORME.
• Ne laissez pas les enfants grimper ou jouer sur l’article ni autour de celui-ci.
• Utilisez cet article uniquement pour l’usage auquel il est destiné. N’utilisez pas les tablettes
comme s’il s’agissait d’une échelle.
• Assemblez l’article sur une surface solide, plane et protectrice, pour éviter de l’endommager.
• Deux personnes ou plus doivent travailler de concert pour installer cet article au mur.
• Assurez-vous que tous les boulons et toutes les vis sont bien serrés avant d’utiliser l’article.
• Vérifiez les boulons et les vis régulièrement et serrez-les au besoin.
• Charge maximale de chaque tablette : 13,61 kg.
Goujon de
bois long
Qté : 34
Grande vis
Camloc
Qté : 4
Taquet pour
tablette
Qté : 8
Écrou à portée
cylindrique
Qté : 4
Tire-fond
Qté : 4
Clé hexagonale
Qté : 1
Grande rondelle
plate
Qté : 4
Crayon à retouche
Qté : 1
(non inclus avec
l’article #0339209)
AA BB CC DD EE
FF
JJ
GG
KK
HH
LL
II
MM
Lowes.com/allenandrothLowes.com/allenandroth

19 20
INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Assemblage de la base
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
1. Insérez les vis Camloc moyennes (EE) dans le pan-
neau gauche de la base (H), dans le panneau droit de
la base (I) et dans le panneau supérieur de la base (J).
2. Fixez le panneau arrière de la base (K) au panneau
supérieur de la base (J) à l’aide de goujons de bois longs
(FF) et de grandes attaches Camloc (DD).
Remarque : Assurez-vous que les vis Camloc moy-
ennes (EE) que vous avez déjà insérées dans le pan-
neau supérieur de la base sont entièrement enfoncées.
5. Insérez le panneau arrière de la base (K) dans la fente
du panneau inférieur de la base (L), puis fixez ce dernier
à l’ensemble à l’aide de goujons de bois longs (FF) et de
grandes attaches Camloc (DD).
Remarque : Assurez-vous que les vis Camloc moyennes
(EE) que vous avez déjà insérées dans le panneau droit
de la base (I) sont entièrement enfoncées.
6. Fixez le panneau gauche de la base (H) à l’ensemble à
l’aide de goujons de bois longs (FF) et de grandes attach-
es Camloc (DD).
Remarque : Assurez-vous que les vis Camloc moy-
ennes (EE) que vous avez déjà insérées dans le panneau
gauche de la base (H) sont entièrement enfoncées.
3. Fixez le panneau droit de la base (I) à l’ensemble à
l’aide de goujons de bois longs (FF) et de grandes attach-
es Camloc (DD).
Remarque : Assurez-vous que les vis Camloc moyennes
(EE) que vous avez déjà insérées dans le panneau droit
de la base (I) sont entièrement enfoncées.
4. À partir de l’arrière de l’ensemble, fixez le panneau
droit de la base (I) au panneau arrière de la base (K) à
l’aide de rondelles plates (CC), de rondelles de blocage
(BB) et de boulons (AA). Serrez les boulons à l’aide de
la clé hexagonale (LL). Fixez le panneau supérieur de la
base (J) au moyen de grandes attaches Camloc (DD).
14
25
36
Vis Camloc moyenne
Grande attache Camloc
Grande attache Camloc
Grande attache Camloc
Grande attache Camloc
Grande attache Camloc
Clé hexagonale
Boulon
Rondelle de blocage
Rondelle plate
Goujon de bois long Goujon de bois long
Goujon de bois long
Goujon de bois long
x 12
x 2
x 2
x 4
x 2
x 1
x 1
x 3
x 3
x 3
x 2 x 2
x 5
x 3
EE
DD
DD
DD
DD
DD
LL
AA
BB
CC
FF FF
FF
FF
Lowes.com/allenandrothLowes.com/allenandroth
FF
FF
FF
FF
DD
DD
DD
DD
AA
BB
CC
DD
EE
EE
J
H
I
K
K
K
K
H
I
I
I
K
I
J
L
L
J
J
J
J
Côté arrière
Côté
arrière

21 22
7 10
811
912
Lowes.com/allenandrothLowes.com/allenandroth
Quincaillerie utilisée
Quincaillerie utilisée
7. À partir de l’arrière de l’ensemble, fixez le panneau
gauche de la base (H) au panneau arrière de la base (K)
à l’aide de rondelles plates (CC), de rondelles de blocage
(BB) et de boulons (AA). Serrez les boulons à l’aide de la
clé hexagonale (LL). Fixez le panneau supérieur de la base
(J) au moyen de grandes attaches Camloc (DD).
9. Fixez le panneau gauche de l’étagère (A) et le pan-
neau droit de l’étagère (B) au panneau arrière (D), ainsi
que l’entretoise avant courbée ou droite (selon le style de
votre placard) à l’aide de goujons de bois longs (FF) et
de grandes attaches Camloc (DD). À partir de l’arrière de
l’ensemble, fixez solidement l’ensemble à l’aide rondelles
plates (CC), de rondelles de blocage (BB) et de boulons
(AA). Serrez les boulons à l’aide de la clé hexagonale (LL).
Ensuite, fixez l’ensemble au moyen de grandes attaches
Camloc (DD).
Grande attache Camloc
Boulon
Rondelle de blocage
Rondelle plate
x 6
x 6
x 6
x 6
DD
AA
BB
CC
DD
DD
DD
DD
DD
AA
AA
BB
BB
CC
CC
K
D
D
I
J
H
Côté arrière
Côté
arrière
Côté arrière
Quincaillerie utilisée
8. Insérez les vis Camloc moyennes (EE) dans le panneau
gauche de l’étagère (A), dans le panneau droit de l’étagère
(B) et dans le panneau supérieur de l’étagère (C).
Vis Camloc moyenne x 14
EE
Goujon de bois long x 6
FF
EE
EE
C
C
A
A
A
A
H
A
B
E
E
F
B
B
B
B
J
I
FF
FF
FF
JJ
JJ
KK
FF
FF
FF
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
10. Insérez des goujons en bois (FF) et de grandes
attaches Camloc (DD) dans l’ensemble de l’étagère.
Installez le panneau supérieur de l’étagère (C), puis
fixez-le en serrant les grandes attaches Camloc (DD).
12. Insérez des goujons de bois longs (FF) et des grandes
attaches Camloc (DD) dans le panneau supérieur de la
base. Puis, avec l’aide d’une autre personne, installez
l’ensemble de l’étagère sur l’ensemble de la base et fixez
le tout en serrant les grandes attaches Camloc (DD).
Remarque : Assurez-vous que les grandes vis Camloc
(JJ) sont entièrement enfoncées.
11. Déposez soigneusement l’ensemble de l’étagère sur
le côté. Insérez des écrous à portée cylindrique (KK) et
des grandes vis Camloc (JJ) dans le bas de l’ensemble de
l’étagère.
Grande attache Camloc
Grande attache Camloc
Grande vis Camloc
Goujon de bois long
Goujon de bois long
Écrou à portée cylindrique
x 8
x 4
x 4
x 8
x 4
x 4
DD
DD
JJ
FF
FF
KK
Base
Étagère
Assemblage de l’étagère
Grande attache Camloc
Clé hexagonale
Clé hexagonale
Boulon
Rondelle de blocage
Rondelle plate
x 1
x 1
x 1
x 3
x 3
x 3
DD
LL
LL
AA
BB
CC
INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE

13
14
15
ENTRETIEN
DÉPANNAGE
• Vérifiez périodiquement si les composants sont bien positionnés, en bon état et fermement montés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez l’article.
• N’utilisez jamais d’eau pour nettoyer l’article puisque vous risqueriez d’endommager le fini.
• Nettoyez l’article à l’aide d’un linge humide et d’un nettoyant doux. Essuyez-le à l’aide d’un linge
propre.
• Si l’article est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
d’appeler un professionnel pour le faire réparer.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le fini.
• Il est préférable que l’article soit gardé dans un endroit à température contrôlée. Les variations
d’humidité et de température importantes peuvent décolorer, déformer, contracter et même fendre le
bois.
• Un crayon à retouche (MM) est fourni (à l’exception de l’article #0339209) pour couvrir toute
égratignure ou rayure qui pourrait survenir durant l’assemblage ou l’expédition. • Si l’article
#0339209 est endommagé et que des retouches sont nécessaires, veuillez appliquer un produit
encaustique de qualité sur la surface endommagée.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
La tour de range-
ment de placard
est inclinée.
Les traverses de fixation au mur ne
sont pas de niveau.
Réinstallez les traverses de fixation
au mur, puis assurez-vous qu’elles
sont de niveau.
La tour de range-
ment ne s’installe
pas au mur.
Les emplacements des trous de mon-
tage ne sont pas corrects.
Réinstallez les traverses de fixation
au mur; assurez-vous que la dis-
tance entre les deux traverses est de
100,33 cm et que les deux trous de
montage inférieurs se trouvent à une
distance minimale de 80,01 cm du
plancher.
23 24 Lowes.com/allenandrothLowes.com/allenandroth
Montant en bois
100,33 cm
Minimum de
80,01 cm
40,64 cm II
II
HH
HH
M
M
M
M
M
N
Quincaillerie utilisée
15. Insérez les taquets pour tablette (GG) dans les trous
de votre choix, puis placez la tablette réglable (G) dessus.
Faites de même pour la deuxième tablette réglable (G).
Remarque : Assurez-vous que les taquets pour tablette
(GG) sont à la même hauteur.
Taquet pour tablette x 8
GG
Quincaillerie utilisée
13. À l’aide d’un détecteur de montants, repérez les
bordures des montants. Trouvez le centre de chaque
montant et tracez une ligne de référence verticale sur le
mur. Placez le gabarit pour l’installation (N) sur le mur à
l’endroit désiré.
Remarque : Le bas du gabarit pour l’installation (N)
devrait être à une distance minimale de 80,01 cm du
plancher.
Marquez l’emplacement des trous à l’aide d’un crayon
(non inclus) et enlevez le gabarit pour l’installation (N).
Percez des avant-trous aux endroits marqués à l’aide d’un
foret de 3/16 po. Puis, fixez les traverses de fixation au
mur (M), le bord biseauté orienté vers le haut, à l’aide de
grandes rondelles plates (II) et de tire-fonds (HH). attach
the wall hanging cleats (M) with large flat washers (II) and
lag bolts (HH).
14. Avec l’aide d’une autre personne, installez soigneuse-
ment l’ensemble sur les traverses de fixation au mur (M).
Tire-fond
Rondelle de blocage
x 4
x 4
HH
II
G
G
GG
GG
Installation au mur
Installation des tablettes
INSTRUCTIONS POUR L’ASSEMBLAGE

2625
PIÈCE DESCRIPTION NoDE PIÈCE
A Panneau gauche de l’étagère *WSWS-WU1C/W/P/S-1-HPL
B Panneau droit de l’étagère *WSWS-WU1C/W/P/S-2-HPR
C Panneau supérieur de l’étagère *WSWS-WU1C/W/P/S-3-HPT
D Panneau arrière de l’étagère *WSWS-WU1C/W/P/S-4-HPB
E Entretoise avant courbée *WSWS-WU1C/W/P/S-5-FCS
F Entretoise avant droite *WSWS-WU1C/W/P/S-6-FCS
G Tablette réglable *WSWS-WU1C/W/P/S-7-AS
H Panneau gauche de la base *WSWS-WU1C/W/P/S-8-BPL
I Panneau droit de la base *WSWS-WU1C/W/P/S-9-BPR
J Panneau supérieur de la base *WSWS-WU1C/W/P/S-10-BPT
K Panneau arrière de la base *WSWS-WU1C/W/P/S-11-BPB
L Panneau inférieur de la base *WSWS-WU1C/W/P/S-12-BPB
M Traverse de fixation au mur *WSWS-WU1C/W/P/S-13-WHC
N Gabarit pour l’installation *WSWS-WU1C/W/P/S-26-IT
AA Boulon *WSWS-WU1C/W/P/S-15-1-1/4B
BB Rondelle de blocage *WSWS-WU1C/W/P/S-16-LW
CC Rondelle plate *WSWS-WU1C/W/P/S-17-FW
DD Grande attache Camloc *WSWS-WU1C/W/P/S-18-LCL
EE Vis Camloc moyenne *WSWS-WU1C/W/P/S-19-MCB
FF Goujon de bois long *WSWS-WU1C/W/P/S-20-LWD
GG Taquet pour tablette *WSWS-WU1C/W/P/S-21-SP
HH Tire-fond *WSWS-WU1C/W/P/S-22-2-1/2LB
II Grande rondelle plate *WSWS-WU1C/W/P/S-23-LFW
JJ Grande vis Camloc *WSWS-WU1C/W/P/S-26-LCB
PIÈCE DESCRIPTION NoDE PIÈCE
KK Écrou à portée cylindrique *WSWS-WU1C/W/P/S-27-BN
LL Clé hexagonale *WSWS-WU1C/W/P/S-24-M4AW
MM Crayon à retouche *WSWS-WU1C/W/S-25-TUP
Quincaillerie complète *WSWS-WU1C/W/P/S-14-CH
GARANTIE
LISTE DES PIÈCES DE RECHANGE
LISTE DES PIÈCES DE RECHANGE
La présente garantie n’est offerte qu’à l’acheteur initial (et ne s’applique pas aux tablettes). Si cet ar-
ticle présente des défauts de matériaux ou de fabrication, le fabricant choisira, à sa seule discrétion, de
réparer ou de remplacer l’article sans frais. La garantie sera annulée si l’article a été assemblé incor-
rectement, a été utilisé de manière inappropriée ou abusive en le surchargeant ou en l’altérant d’une
quelconque façon, ou a subi des dommages causés par un accident. La présente garantie est non
transférable et ne couvre pas les ébréchures, l’écaillement, les égratignures, la rouille, les bosses et
tout autre dommage à la surface de cet article. La responsabilité du fabricant se limite à la réparation et
au remplacement de cet article. Le fabricant n’est pas responsable des dommages accessoires, con-
sécutifs ou autres ni de toute perte causée par une défectuosité de l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines provinces
ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte que
la limitation ci-dessus peut ne pas s’appliquer à vous. Cette garantie vous confère des droits précis. Il
est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une province à l’autre..
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 866 439-
9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 866 439-
9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
Lowes.com/allenandroth Lowes.com/allenandroth
Imprimé au Vietnam
allen + roth®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
K
J
I
M
K
F
A
H
L
G
DC
B
E
N
AA BB CC DD EE
FF
JJ
GG
KK
HH
LL
II
MM

welcoming • sophisticated • inspiring
Número de serie Fecha de compra
27
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO # 0339207, 0339208, 0339209, 0339210
MODELO # WSWS-WU1C, WSWS-WU1W,
WSWS-WU1P, WSWS-WU1S
TORRE DE MADERA DE
PRIMERA CALIDAD
allen + roth®es una marca registrada de
LF, LLC. Todos los derechos reservados.
Lowes.com/allenandroth

K
J
I
M
2928
ÍNDICE
Funcionamientodelsistema de cerrojodeleva................................................................... 28
Contenidodelpaquete........................................................................................................29
Aditamentos........................................................................................................30
Informacióndeseguridad....................................................................................................31
Preparación.........................................................................................................................31
Instruccionesdeensamblaje...............................................................................................32
Cuidado y mantenimiento................................................................................................. 37
Solución de problemas.................................................................................................... 37
Garantía..............................................................................................................................38
Lista de piezas de repuesto.............................................................................................. 38
CONTENIDO DEL PAQUETE
K
PIEZA DESCRIPCIÓN CANTIDAD
A Panel de repisa izquierdo 1
B Panel de repisa derecho 1
C Panel de repisa superior 1
D Panel de repisa posterior 1
E Extensor curvo frontal 1
F Extensor recto frontal 1
G Estante ajustable 2
PIEZA DESCRIPCIÓN CANTIDAD
H Panel de base izquierdo 1
I Panel de base derecho 1
J Panel de base superior 1
K Panel de base posterior 1
L Panel de base inferior 1
M Listón de colgante para pared 2
N Plantilla de instalación 1
F
A
I
H
L
G
D
C
B
E
N
Lowes.com/allenandroth Lowes.com/allenandroth
FUNCIONAMIENTO DEL SISTEMA DE CERROJO DE LEVA
1. Atornille los pernos de leva a los orificios pequeños pretaladrados en el panel.
2. Introduzca el cerrojo de leva al orificio pretaladrado grande en el panel.
3. Asegúrese de que la flecha en el cerrojo de leva señale a los pernos de leva.
4. Una ambos paneles, y asegúrese de que los pernos de leva vayan dentro del orifi-
cio pretaladrado en el extremo del panel con cerrojo de leva.
5. Una vez que los pernos de leva estén conectados dentro del cerrojo de leva, tome
el destornillador Phillips y apriete el cerrojo de leva en dirección de las manecillas
del reloj.
DETALLE A DETALLE B
ACCESORIOS
ROSCADOS
POSICIÓN DE BLOQUEO
PANELPANEL
Pernos de
leva
CERROJO
DE LEVA

3130
ADITAMENTOS (se muestran en tamaño real)
PREPARACIÓN
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Perno
Cant. 12
Arandela de
seguridad
Cant. 12
Arandela
plana
Cant. 12
Cerrojo de
leva grande
Cant. 34
Perno de leva
mediano
Cant. 30
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el pro-
ducto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 60 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): destornillador Phillips, nivel, taladro
eléctrico, broca para taladro de 3/16 pulg, broca para taladro de 3/8 pulg, llave de tuercas, detector
de vigas, lápiz para marcar, cinta métrica, escalera de tijera, y martillo.
ESTA UNIDAD ESTÁ DISEÑADAPARA UTILIZARSE SOLO CON EL PESO MÁXIMO ESPECIFICADO.
EL USO CON PRODUCTOS QUE SUPEREN EL PESO MÁXIMO ESPECIFICADO PUEDE PRODUCIR
INESTABILIDAD Y CAUSAR POSIBLES LESIONES. DISTRIBUYA EL PESO DE MANERA UNIFORME.
• No permita que los niños se suban al producto o que jueguen cerca de él.
• Use esta unidad solo para el fin para el cual se diseñó. No utilice los estantes como escalera de
tijera.
• Para evitar daños, ensamble este producto sobre una superficie segura, nivelada y resistente.
• Dos o más personas deben trabajar en conjunto para instalar la unidad en la pared.
• Asegúrese de que todos los pernos/tornillos estén bien apretados antes de usar la unidad.
• Revise periódicamente los tornillos/pernos y apriételos si es necesario.
• Carga máxima de cada estante: 30 lb/13,61 kg
Espiga grande
de madera
Cant. 34
Perno de
leva grande
Cant. 4
Pasador de
estante
Cant. 8
Tuerca cilíndrica
Cant. 4
Tirafondo
Cant. 4
Llave de tuercas
Allen
Cant. 1
Arandela plana
grande
Cant. 4
Aplicador de retoque
Cant. 1
(no se incluye para el
artículo # 0339209)
AA BB CC DD EE
FF
JJ
GG
KK
HH
LL
II
MM
Lowes.com/allenandrothLowes.com/allenandroth

32 33
INSTRUCCIONES DE ENSAMBLAJE INSTRUCCIONES DE ENSAMBLAJE
Aditamentos usados
Ensamblaje de la base
Aditamentos usados
Aditamentos usados
Aditamentos usados
Aditamentos usados
Aditamentos usados
1. Coloque los pernos de leva medianos (EE) en
el panel de base izquierdo (H), el panel de base
derecho (I) y el panel de base superior (J).
2. Fije el panel de base posterior (K) al panel de base
superior (J), para esto utilice las espigas grandes de
madera (FF) y el cerrojo de leva grande (DD).
Nota: asegúrese de que los pernos de leva medianos
(EE) previamente colocados en el panel de base supe-
rior (J) estén totalmente asentados.
5. Coloque el panel de base posterior (K) en la ranura del
panel de base inferior (L), luego fije el panel de base infe-
rior (L) al ensamblaje con las espigas grandes de madera
(FF) y los cerrojos de leva grandes (DD).
Nota: asegúrese de que los pernos de leva medianos (EE)
colocados previamente en el panel de base derecho (I)
estén totalmente asentados.
6. Fije el panel de base izquierdo (H) al ensamblaje con
las espigas grandes de madera (FF) y los cerrojos de leva
grandes (DD).
Nota: asegúrese de que los pernos de leva medianos
(EE) colocados previamente en el panel de base izquierdo
(H) estén totalmente asentados.
3. Fije el panel de base derecho (I) al ensamblaje con las
espigas grandes de madera (FF) y los cerrojos de leva
grandes (DD).
Nota: asegúrese de que los pernos de leva medianos
(EE) colocados previamente en el panel de base derecho
(I) estén totalmente asentados.
4. En la parte posterior del ensamblaje, fije el panel de
base derecho (I) al panel de base posterior (K) con las
arandelas planas (CC), las arandelas de seguridad (BB)
y los pernos (AA). Apriete con una llave de tuercas Allen
(LL). Asegure el panel de base superior (J) con los cerro-
jos de leva grandes (DD).
14
25
36
Perno de leva mediano
Cerrojo de leva grande
Cerrojo de leva grande
Cerrojo de leva grande
Cerrojo de leva grande
Cerrojo de leva grande
Llave de tuercas Allen
Perno
Arandela de seguridad
Arandela plana
Espiga grande de madera
Espiga grande de madera
Espiga grande de madera
Espiga grande de madera
x 12
x 2
x 2
x 4
x 2
x 1
x 1
x 3
x 3
x 3
x 2
x 2
x 5
x 3
EE
DD
DD
DD
DD
DD
LL
AA
BB
CC
FF
FF
FF
FF
Lowes.com/allenandrothLowes.com/allenandroth
FF
FF
FF
FF
DD
DD
DD
DD
AA
BB
CC
DD
EE
EE
J
H
I
K
K
K
K
H
I
I
I
K
I
J
L
L
J
J
J
J
Lado posterior
Lado
posterior

34 35
7 10
811
912
Lowes.com/allenandrothLowes.com/allenandroth
Aditamentos usados
Aditamentos usados
7. Desde la parte posterior del ensamblaje, fije el panel de
base izquierdo (H) al panel de base posterior (K) con las
arandelas planas (CC), las arandelas de seguridad (BB)
y los pernos (AA). Apriete con una llave de tuercas Allen
(LL). Asegure el panel de base superior (J) con los cerrojos
de leva grandes (DD).
9. Fije el panel de repisa izquierdo (A) y el panel de repisa
derecho (B) al panel de repisa posterior (D), y ya sea el
extensor curvo frontal (E) o el extensor recto frontal (F)
(según cual de estos se adapta al estilo de su armario)
utilice espigas grandes de madera (FF) y cerrojos de leva
grandes (DD). En la parte posterior del ensamblaje, use las
arandelas planas (CC), las arandelas de seguridad (BB) y
los pernos (AA) para asegurar la unidad. Apriete con una
llave de tuercas Allen (LL).
Luego, asegure el ensamblaje con cerrojos de leva grandes
(DD).
Cerrojo de leva grande
Perno
Arandela de seguridad
Arandela plana
x 6
x 6
x 6
x 6
DD
AA
BB
CC
DD
DD
DD
DD
DD
AA
AA
BB
BB
CC
CC
K
D
D
I
J
H
Lado posterior
Lado
posterior
Lado posterior
Aditamentos usados
8. Inserte los pernos de leva medianos (EE) en el panel
de repisa izquierdo (A) y el panel de repisa derecho (B)
y el panel de repisa superior (C).
Perno de leva mediano x 14
EE
Espiga grande de madera x 6
FF
EE
EE
C
C
A
A
A
A
H
A
B
E
E
F
B
B
B
B
J
I
FF
FF
FF
JJ
JJ
KK
FF
FF
FF
Aditamentos usados
Aditamentos usados
Aditamentos usados
10. Introduzca las espigas de madera (FF) y los cerrojos
de leva grandes (DD) en el ensamblaje de la repisa. Fije
el panel de repisa superior (C), y apriete los cerrojos de
leva grandes (DD) para que el ensamblaje quede seguro.
12. Coloque las espigas grandes de madera (FF) y los
cerrojos de leva grandes (DD) en el panel de base superior
(J). Luego, con la ayuda de otra persona, fije el ensam-
blaje de la repisa al ensamblaje de la base, y apriete los
cerrojos de leva grandes (DD) para asegurar la unidad.
Nota: asegúrese de que los pernos de leva grandes (JJ)
estén totalmente asentados.
11. Cuidadosamente, apoye el ensamblaje de la repisa de
costado. Coloque las tuercas cilíndricas (KK) y los pernos
de leva grandes (JJ) en la parte inferior del ensamblaje de
la repisa.
Cerrojo de leva grande
Cerrojo de leva grande
Perno de leva grande
Espiga grande de madera
Espiga grande de madera
Tuerca cilíndrica
x 8
x 4
x 4
x 8
x 4
x 4
DD
DD
JJ
FF
FF
KK
Base
Repisa
Ensamblaje de la repisa
Cerrojo de leva grande
Llave de tuercas Allen
Llave de tuercas Allen
Perno
Arandela de seguridad
Arandela plana
x 1
x 1
x 1
x 3
x 3
x 3
DD
LL
LL
AA
BB
CC
INSTRUCCIONES DE ENSAMBLAJE INSTRUCCIONES DE ENSAMBLAJE
