Allen + Roth GF-12S004B-1 User manual

Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
1
EB13545
ATTACH YOUR RECEIPT HERE
Serial Number ____________ Purchase Date ____________
Lowes.com/allenandroth
welcoming • sophisticated • inspiring
TM
ITEM #0510327
12 FT X 10 FT GAZEBO
MODEL #GF-12S004B-1
Français p. 11
Español p. 21

2
Lowes.com/allenandroth
PACKAGE CONTENTS
D
E
F
G
J
L
K
Q
R
S
A
BP
C
N
O
M
H
T
I
PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY
A Supporting Post 4 K Short Center Roof Pole 2
B Post Bottom Plate 4 L Long Center Roof Pole 2
C Post Plate Cover 4 M Finial 1
D Long Left Crossbar 2 N Fabric Cover 1
E Long Right Crossbar 2 O Air Vent Cover 1
F Short Left Crossbar 2 P Stake 16
G Short Right Crossbar 2 Q Side Wall 1
H Roof Connector 1 R Mosquito Net 1
I Top Corner Roof Pole 4 S Corner Curtain 4
J Bottom Corner Roof Pole 4 T Roof Connector Pole 1

3
Lowes.com/allenandroth
HARDWARE CONTENTS (shown actual size)
Qty. 16 + 2 Extra
Bolt Nut
Short Bolt
Qty. 8 + 1 Extra
Qty. 8 + 1 Extra
Long Bolt
Qty. 24 + 3 Extra
Qty. 1
Hex Wrench
Qty. 1
Wrench
Medium Bolt

4
Lowes.com/allenandroth
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or install the product.
• Two to four people are needed for assembly.
• Maximum load for the roof hook: 50 lbs.
WARNING:
• KEEP ALL FLAME AND HEAT AWAY FROM THIS TENT FABRIC.
•
CAUTION
• Do not leave outside during high winds, heavy rains or snow. Remove the canopy.
• Fasten the base to the deck (wood or concrete) for item stability.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 2 - 3 hours
Tools Required for Assembly (not included): Ladder
Tools Required for Assembly (included): Hex Wrench and Wrench
INSTALLATION INSTRUCTIONS

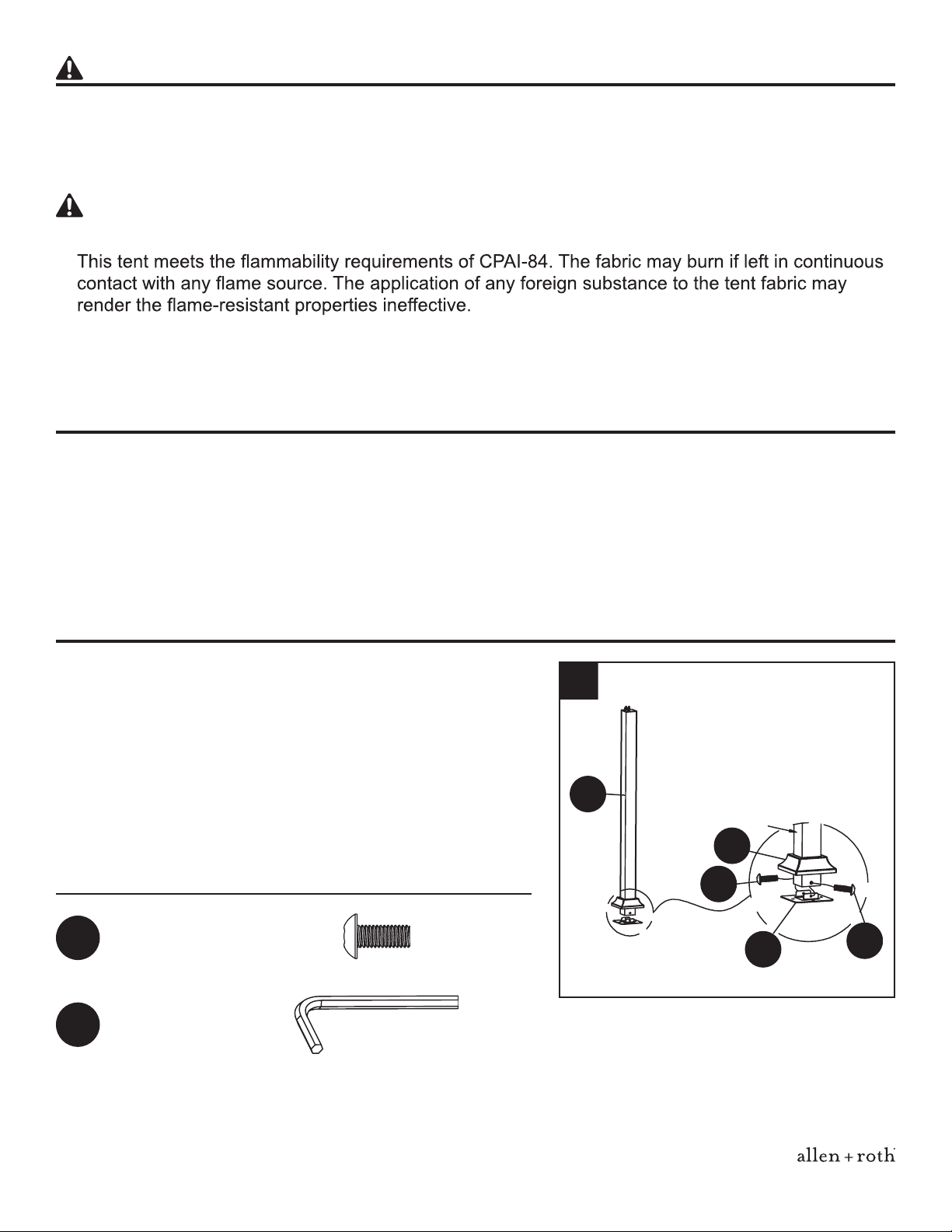

1. Insert the post plate cover (C) into the supporting
post (A). Fit the post bottom plate (B) underneath
the supporting post (A). Insert two short bolts (AA)
into the supporting post (A) and secure to the post
bottom plate (B) using the hex wrench (EE), but do
not overtighten. Slide the post plate cover (C) down
into place.
Repeat this step for the remaining supporting posts
(A), post bottom plates (B) and post plate covers (C).
Hardware Used
AA Short Bolt x 8
EE Hex Wrench x 1
1
A
AA
C
BAA

5
Lowes.com/allenandroth
INSTALLATION INSTRUCTIONS
2. Insert long right crossbar (E) into long left crossbar
(D). Secure together using long bolts (BB) and bolt
nuts (DD). Tighten securely with the hex wrench (EE)
and wrench (FF).
Repeat the procedure for the other long right
crossbar (E) and long left crossbar (D).
Hardware Used
BB Long Bolt x 4
DD Bolt Nut x 4
EE Hex Wrench x 1
FF Wrench x 1
2
E
D
DE
DD BB
3. Insert short right crossbar (G) into short left crossbar
(F). Secure together using long bolts (BB) and bolt
nuts (DD). Tighten securely with the hex wrench (EE)
and wrench (FF).
Repeat the procedure for the other short right
crossbar (G) and short left crossbar (F).
Hardware Used
BB Long Bolt x 4
DD Bolt Nut x 4
EE Hex Wrench x 1
FF Wrench x 1
3
FG
FG
G
DD BB

6
Lowes.com/allenandroth
INSTALLATION INSTRUCTIONS

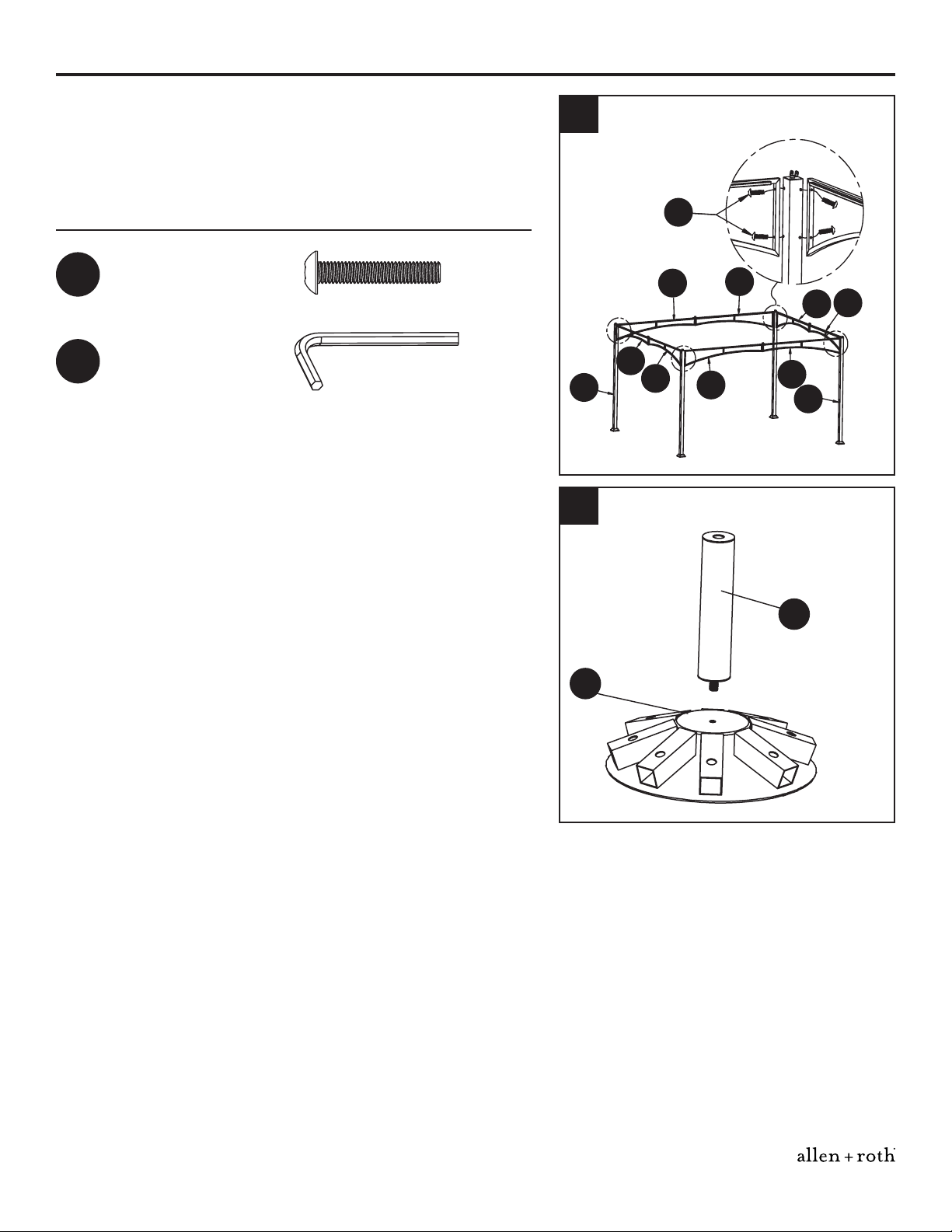

4. Secure the crossbar assemblies to the supporting
posts (A) using medium bolts (CC). Tighten securely
with the hex wrench (EE).
Note:Ensure the crossbar assemblies are installed in
the correct positions.
Hardware Used
CC Medium Bolt x 16
EE Hex Wrench x 1
4
E
F
A
CC
D
G
E
AA
D
G
F
5. Screw the roof connector pole (T) into the roof
connector (H) and twist to tighten. 5
H
T

7
Lowes.com/allenandroth
INSTALLATION INSTRUCTIONS

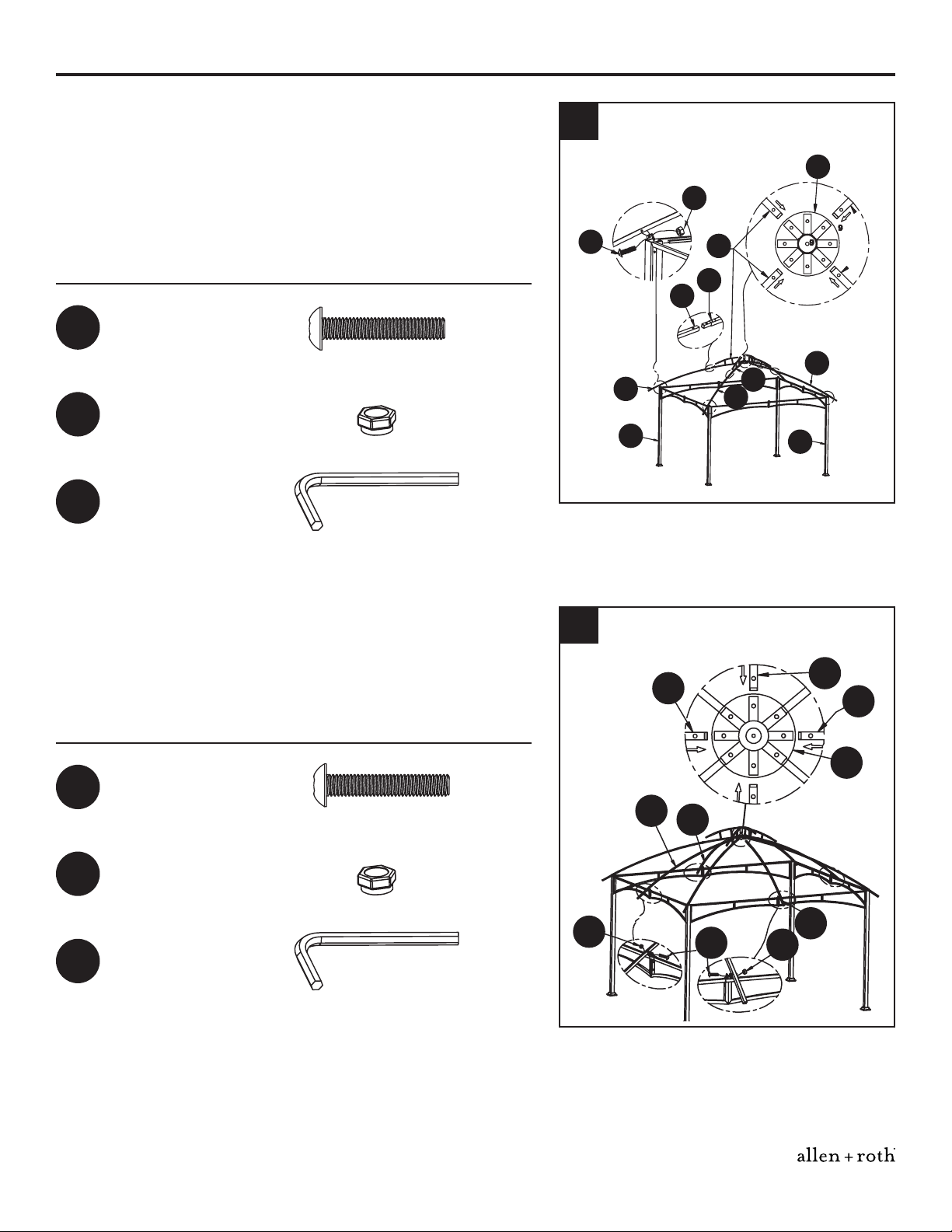

6. Insert each top corner roof pole (I) into the four
connectors in the roof connector (H). Insert each
bottom corner roof pole (J) into each top corner roof
pole (I). Then secure each bottom corner roof pole (J)
onto the four supporting posts (A) using medium bolts
(CC) and bolt nuts (DD). Tighten securely with the
hex wrench (EE).
Hardware Used
CC Medium Bolt x 4
DD Bolt Nut x 4
EE Hex Wrench x 1
6
H
I
J
DD
CC
I
JI
J
A
A
J
7. Insert each short center roof pole (K) into opposite
ends of the roof connector (H). Repeat this for each
long center roof pole (L). Secure these connections
using medium bolts (CC) and bolt nuts (DD). Tighten
securely.
Hardware Used
CC Medium Bolt x 4
DD Bolt Nut x 4
EE Hex Wrench x 1
7
LK
H
CC DD
LL
DD K
K

8
Lowes.com/allenandroth
INSTALLATION INSTRUCTIONS

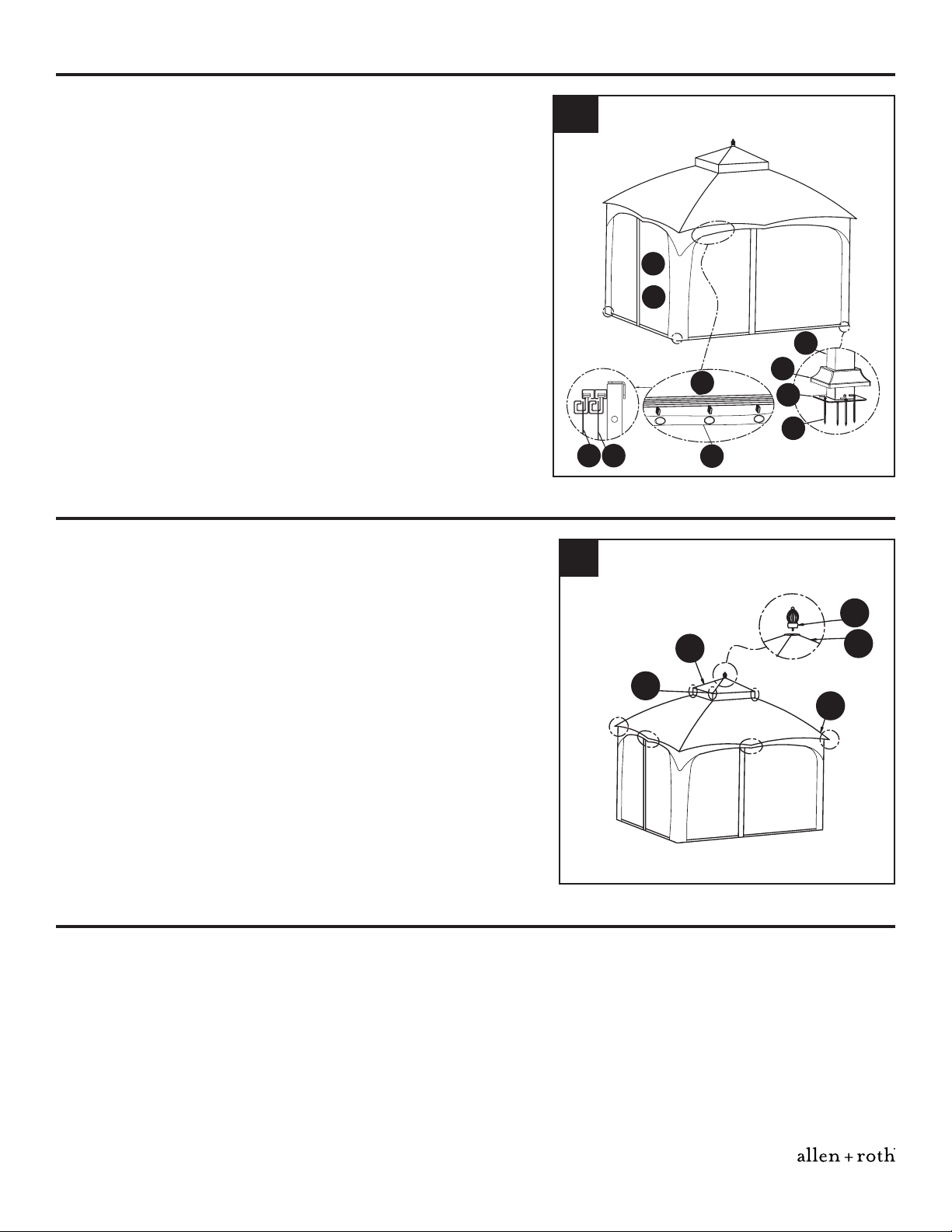

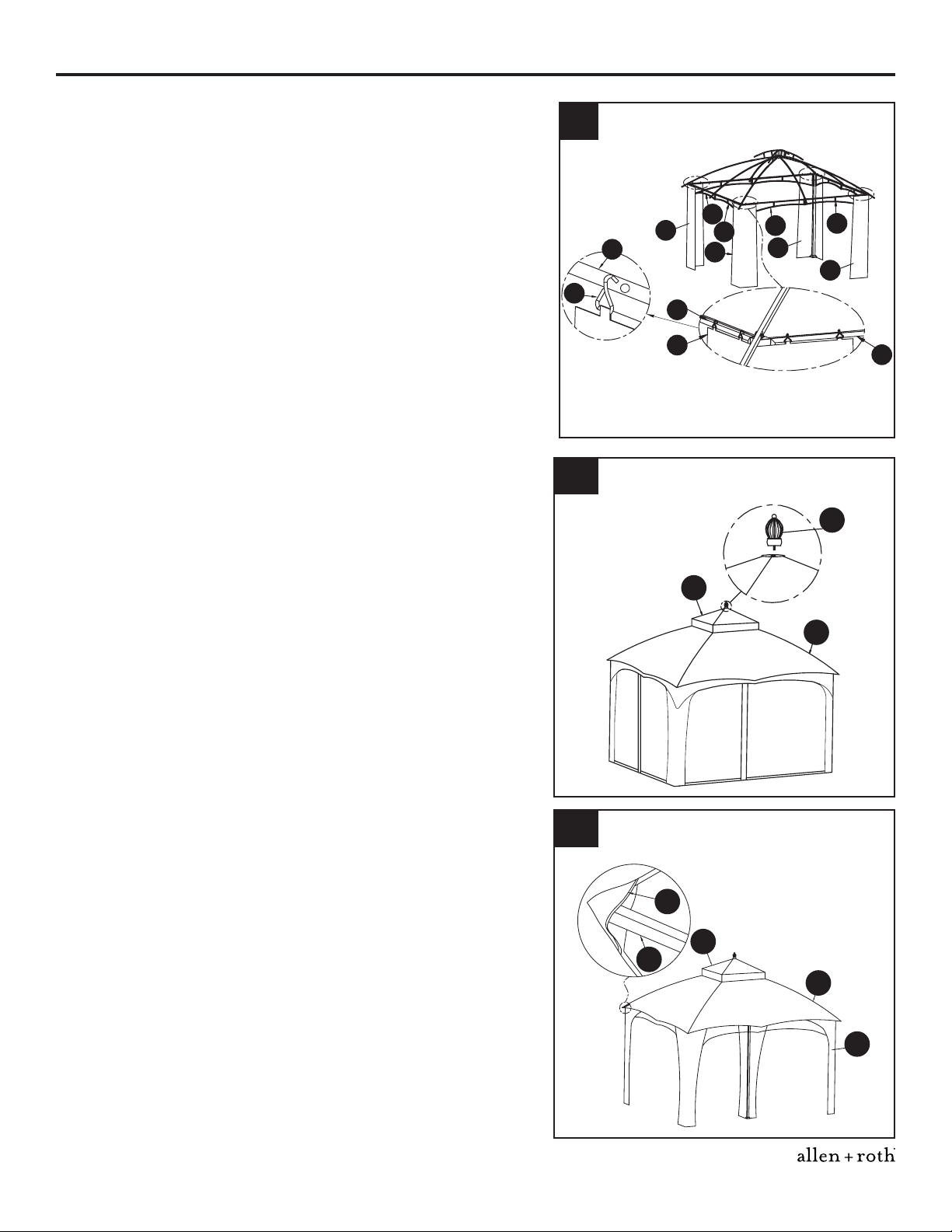

8. Hang the corner curtains (S) onto the crossbars by
the preassembled hooks. 8
F
G
D
E
S
S
GD
S
S
S
G
S
9. Place the fabric cover (N) loosely on top of the
assembly. Attach the air vent cover (O) on top, then
secure with the nial (M).
9
M
N
O
10. Tighten the fabric cover (N) by pulling it over the four
corner roof poles as shown. 10
N
N
S
O
J

9
Lowes.com/allenandroth
INSTALLATION INSTRUCTIONS
11. Hang the mosquito net (R) and side wall (Q) on the
crossbars by using the hooks that are attached on
the crossbars. Pay attention to the notice tag hanging
on the zipper of the mosquito net (R) and side wall
(Q). This tag indicates which side is 12 ft. and which
side is 10 ft.
Insert stakes (P) through the holes in the post bottom
plates (B) and into the ground to secure the gazebo.
11
12’
10’
R
R
Q
Q
Q
P
B
C
A
D
CANOPY REMOVAL INSTRUCTIONS
1. It is the manufacturer’s recommendation to remove
the canopy during high winds, heavy rains or snow.
To do so, simply reverse the order of instructional
steps 8-11 in ASSEMBLY INSTRUCTIONS on page
8.
1
O
M
N
O
I
CARE AND MAINTENANCE
• Slight pinholes will be present in the tubing, which is customary of original steel work and should
not be considered a defect.
• Wash with soap and water.
• Before storing, remove leaves and dirt, drain all water that may have accumulated in or around the
frame. If not drained properly, water can cause freeze damage including bursting or cracking of
metal tubing.
• Repair any scratches to the frame using touch-up paint (GG).
