Allen + Roth WOVEN ROCKER MW-4207-BF User manual

1
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
Français p. 6
Español p. 11
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
welcoming • sophisticated • inspiring
allen + roth® is a registered trademark
of LF, LLC. All Rights Reserved.
EB13436
ITEM #0493655/0493656
MODEL #MW-4207-BF/MW4207-WF
WOVEN ROCKER (FRAME)
Lowes.com/allenandroth

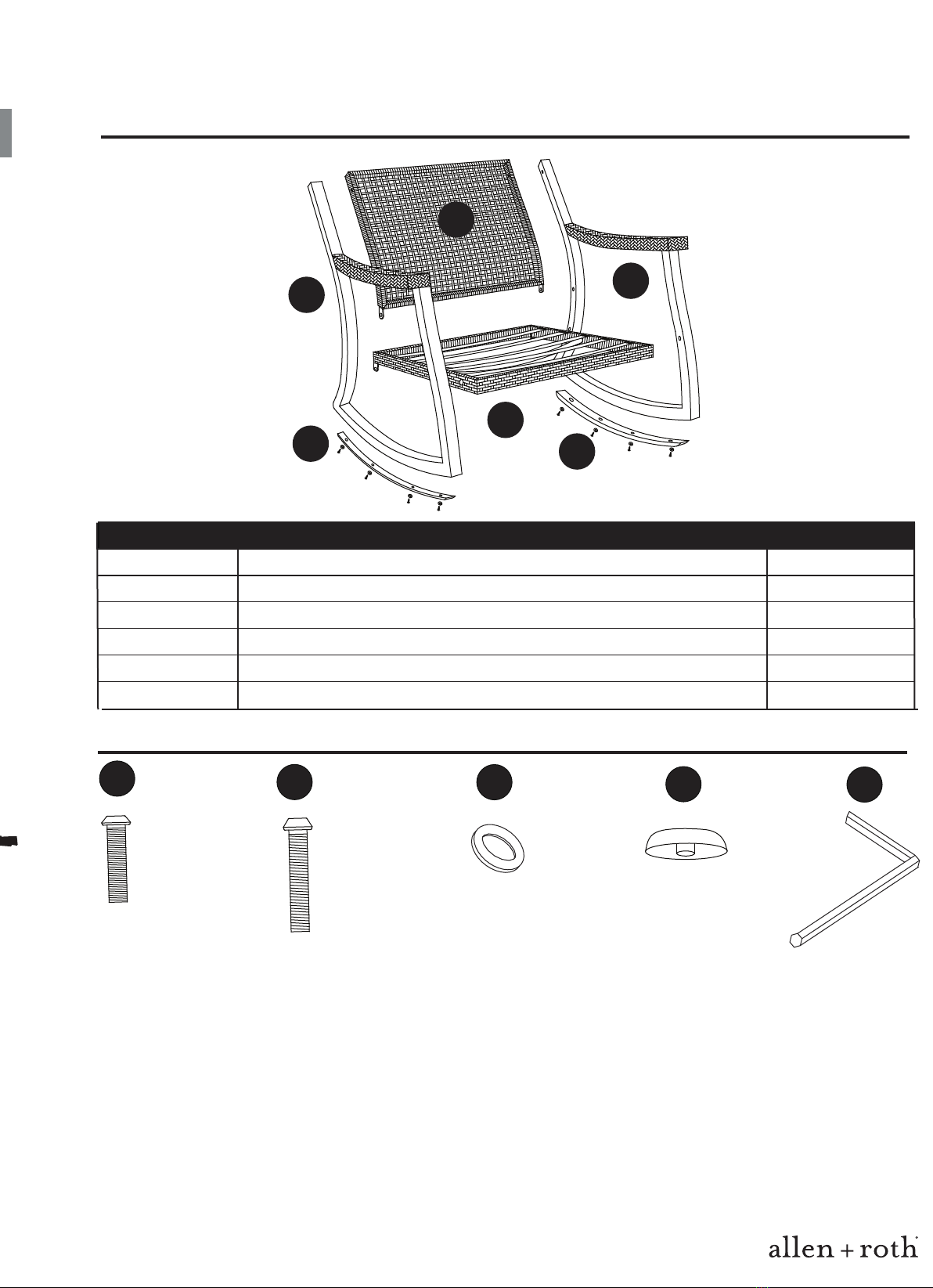

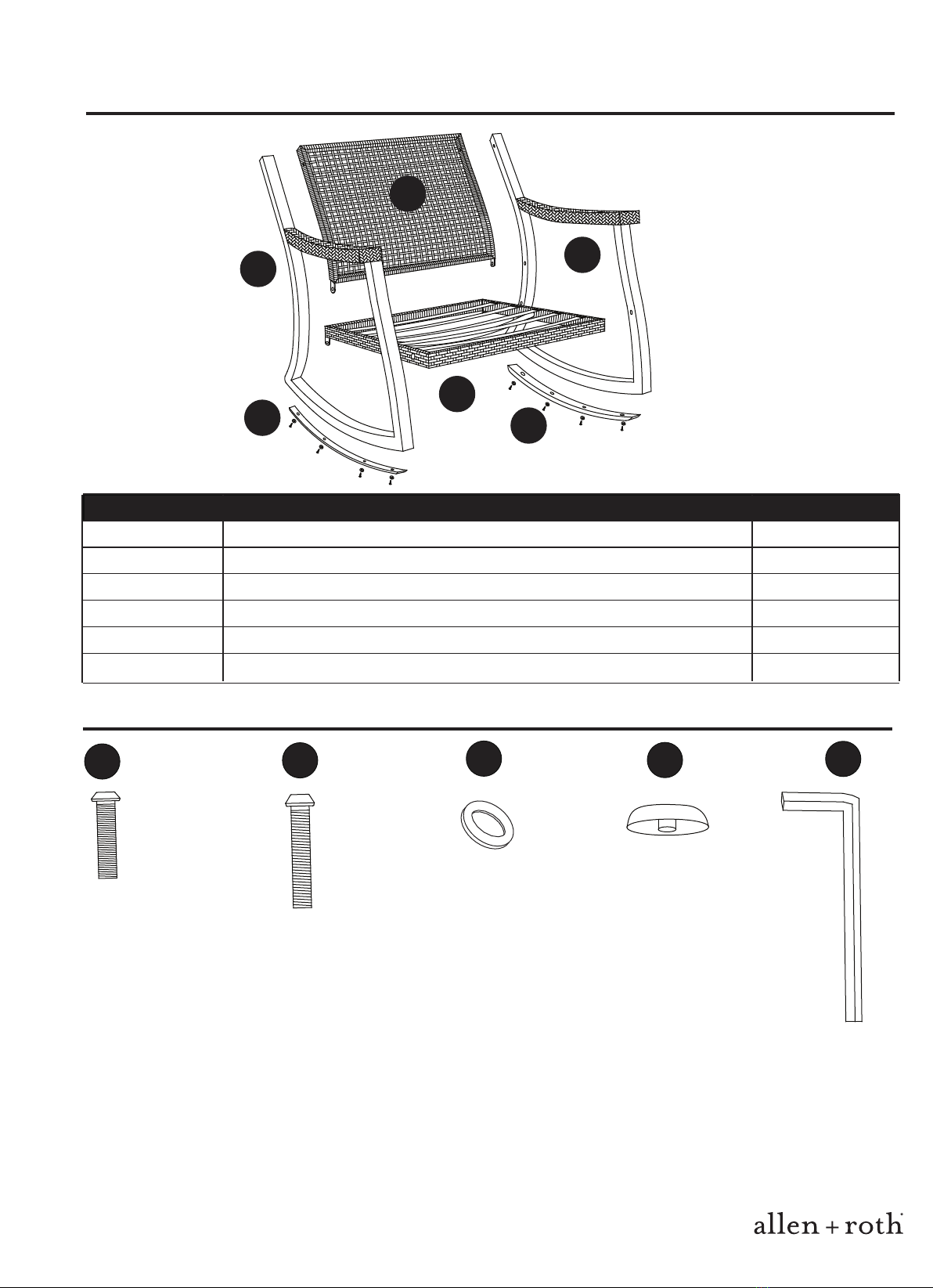

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
ARight Arm 1
B Left Arm 1
C Seat 1
DBack Panel 1
EPlastic Bar (preassembled) 2
HARDWARE CONTENTS (shown actual size)
AA BB CC EE
Long Bolt
Qty. 4
Short Bolt
Qty. 4
Hex Wrench
Qty. 1
2
Lowes.com/allenandroth
DD
FBolt (preassembled) 8
Washer
Qty. 8
Bolt Cover
Qty. 8
(preassembled)
AB
C
EF
D

Please read and understand this entire manual before attempting to assemble or install the product.
• It takes two people to assemble this product.
• Paint on this furniture might peel if it is not handled properly. Handle with care.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (included): Hex Wrench
SAFETY INFORMATION

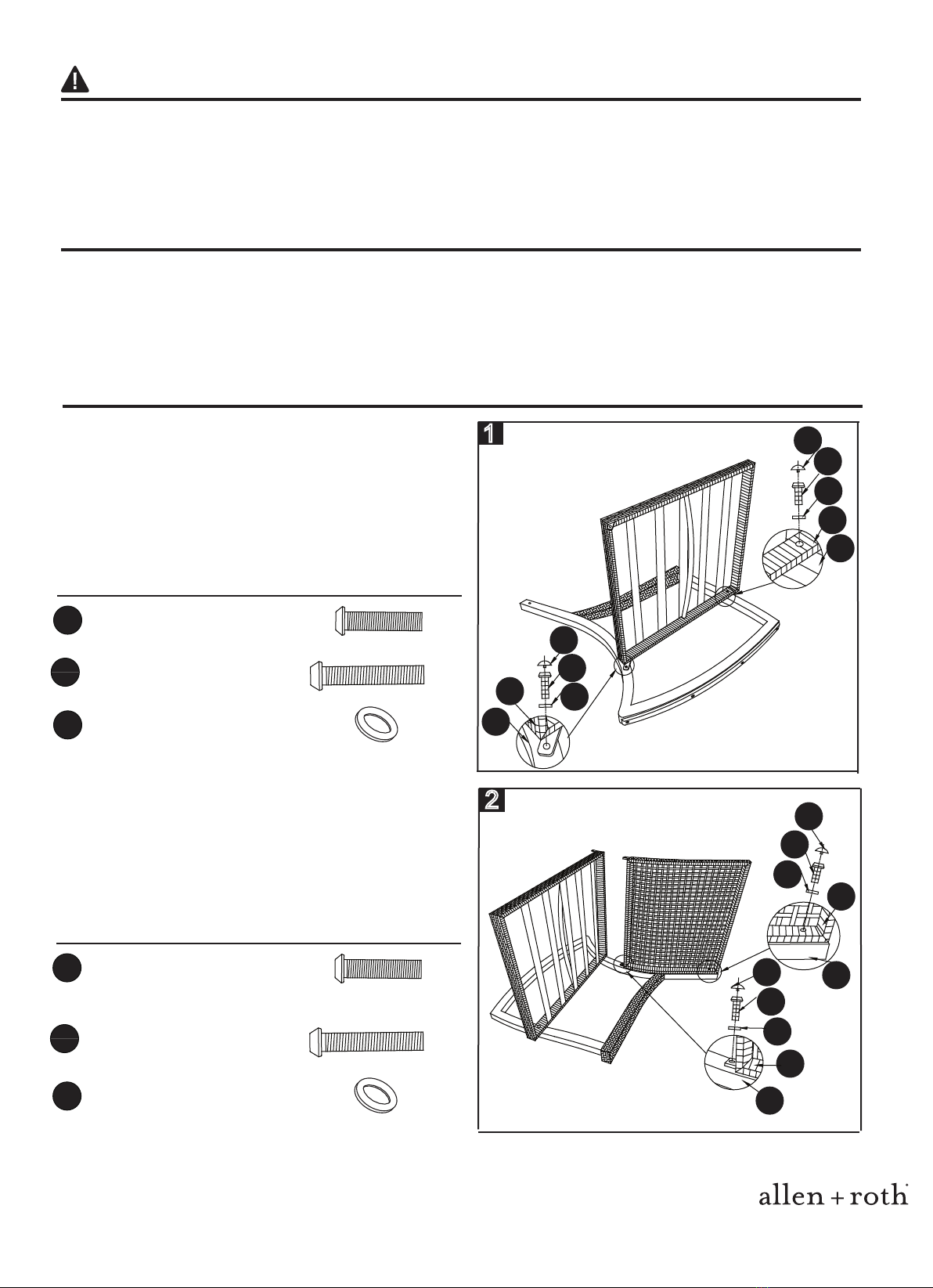

ASSEMBLY INSTRUCTIONS
2
1
3
2. Assemble the back panel (D) to the left
arm (B) using short bolt (AA), long bolt
(BB) and washer (CC).
Note: Hand tighten only.
Hardware Used
Short Bolt
Washer
x 1
x 2
CC
AA
Lowes.com/allenandroth
1. Place the left arm (B) on a soft surface such as
carpet. Assemble the seat (C) to the left arm (B)
using two sets of short bolts (AA), long bolts (BB)
and washers (CC). Note: Hand tighten only.
B
C
CC
BB
DD
B
CCC
AA
DD
Long Bolt x 1
BB
Hardware Used
Short Bolt
Washer
x 1
x 2
CC
AA
Long Bolt x 1
BB
B
D
DD
AA
CC
CC
BB
DD
B
D

CARE AND MAINTENANCE

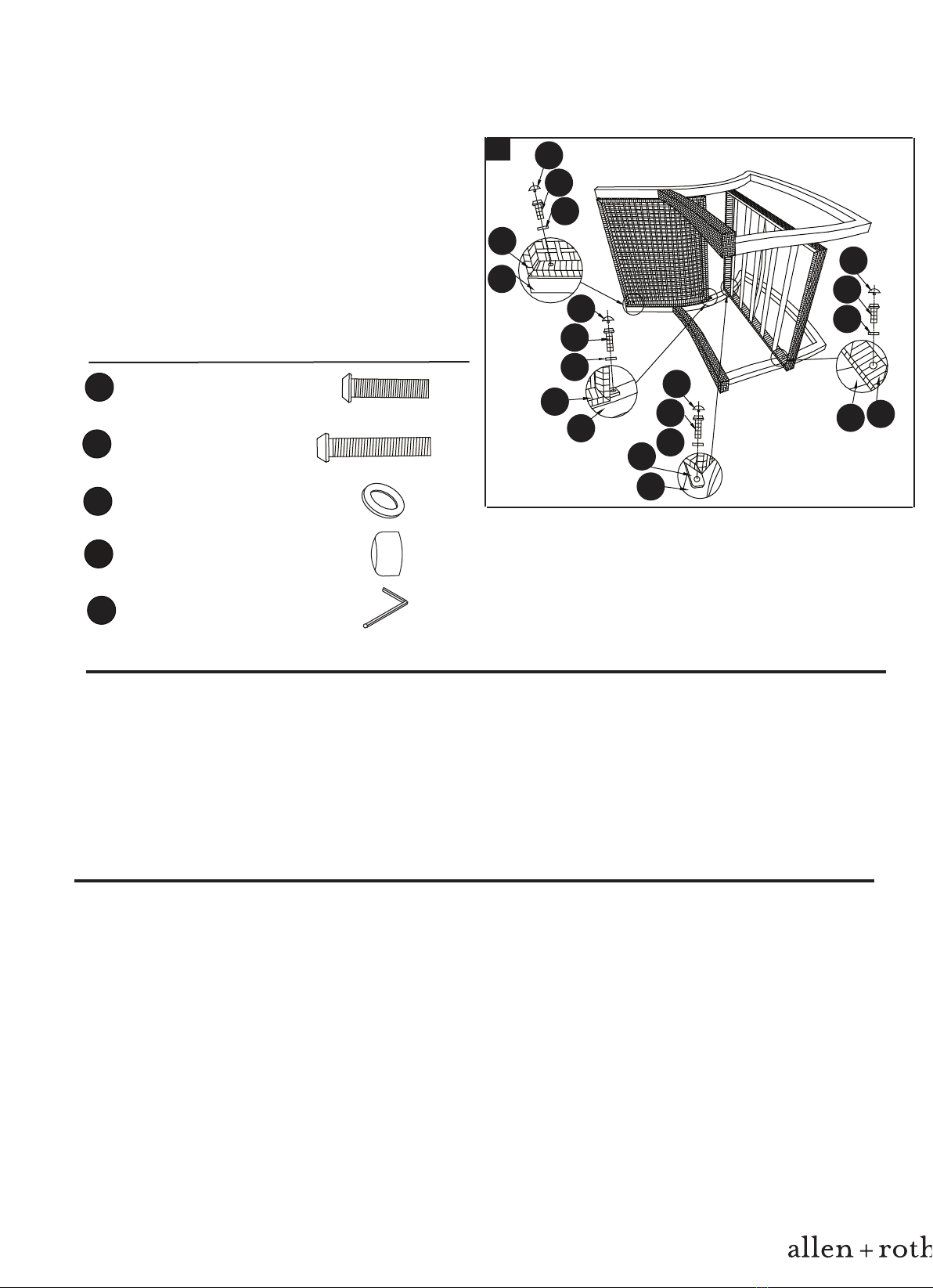

3. Repeat Step 1 and 2 for the right arm (A).
Note: Hand tighten only.
Check alignment of all hardware and make
any necessary corrections. Then, fasten all
bolts tightly with hex wrench (EE) and cover
with bolt covers (DD)
3
EE
Hex Wrench x 1
Clean frame with a solution of warm water and mild soap. Dry completely. Do not use bleach
or solvents. Use a fine automotive wax to maintain gloss on non-textured finishes.
•
•The finish on furniture is formulated and baked on to make it highly resistant to repellents and
lotions. However, to avoid discoloration, clean the frame as soon as possible after exposure.
prevent mildew by washing out dirt particles that may become trapped. Shake out excess
moisture after rinsing and allow to dry thoroughly before storing.
• For best results, clean weave regularly with mild detergent and warm water. Cleaning will help
Lowes.com/allenandroth
4
Hardware Used
Short Bolt
Washer
x 2
x 4
CC
AA
Long Bolt x 2
BB
LIMITED WARRANTY
• This limited warranty is extended to the original purchaser and applies to defects in materials
and workmanship of your patio furniture, provided your furniture is maintained with care and
used only for personal, residential purposes.
• Frames and welds are warranted to be free from defects in material or workmanship for a
period of one (1) year.
• Finish is warranted against peeling, cracking or blistering for a period of one (1) year.
• Exclusions: Items used for commercial, contract or other non-residential purposes; display
models; items purchased “as is;” or items damaged due to acts of nature, vandalism, misuse
or improper assembly are not covered. Discoloration or fading of the finish or fabrics as a
result of exposure to the elements, chemicals or spills; tabletop breakage; corrosion or rusting
of hardware; and damages to frames or welds caused by improper assembly, misuse or natural
causes are not covered.
Bolt Cover x 8
DD
Replacement cushions are available at lowes.com.
•
CC
BB
DD
CC
BB
DD
CC
AA
DD
CC
AA
DD
A
D
A
D
A
C
AC

If within the stated warranty period a product is found to be defective in material or workmanship,
the purchaser must contact the manufacturer’s customer service department at 1-866-439-9800.
The manufacturer, at its option, will repair or replace the defective parts.
Warranty is to the original purchaser and is non-transferable. Any replacement of warranted items
will be in the original style and color, or a similar style and color if the original is unavailable or has
been discontinued. As some states do not allow exclusions or limitations on an implied warranty,
the above exclusions and limitations may not apply. This warranty gives you specific rights, and
you may also have other rights which vary from state to state.
REPLACEMENT PARTS LIST
PART #0493655 #0493656
A
B
C
D
E
F
PART#
MW4207-3008-SRB
5
allen + roth®is a registered trademark
of LF, LLC. All rights reserved.
Lowes.com/allenandroth
Printed in China
For replacement parts, call our customer service department at 1-866-439-9800,
8 a.m. – 8 p.m., EST, Monday – Friday.
FF
MW4207-3008-SLB
MW4207-3008-CSB
MW4207-3008-CBB
MW4207-3008-44B
MW4207-3008-46B
MW4207-3008-HWB
MW4207-3008-SRW
MW4207-3008-SLW
MW4207-3008-CSW
MW4207-3008-CBW
MW4207-3008-44W
MW4207-3008-46W
MW4207-3008-HWW
FF
Item/Article/Artículo #0439655/0493656
Model/Modèle/Modelo #MW-4207-B-F/MW-4207-W-F
WOVEN ROCKER (FRAME)
BERCEUSE TRESSÉE (ARMATURE)
MECEDORA TEJIDA (ESTRUCTURA)
Printed in China
Imprimé en Chine
Impreso en China
Hex Wrench (x 1)
Clé hexagonale (x 1)
Llave hexagonal (x 1)
EE
1-866-439-9800
allen + roth is a registered trademark
®
of LF, LLC. All rights reserved.
allen + roth est une marque de commerce
®
déposée de LF, LLC. Tous droits réservés.
allen + roth es una marca registrada de
®
LF, LLC. Todos los derechos reservados.
Bolt Cover (x 8)
Cache-boulon (x 8)
Cubierta para el perno (x 8)
DD
Long Bolt (x 4) Washer (x 4)
Boulon long (x 4) Rondelle (x 4)
Perno largo (x 4) Arandela (x 4)
CC
BB
Washer (x 4)
Rondelle (x 4)
Arandela (x 4)
CC
Short Bolt (x 4)
Boulon court (x 4)
Perno corto (x 4)
AA
AB
C
EF
D

6
F 6
E
welcoming • sophisticated • inspiring
Lowes.com/allenandroth
allen + roth®est une marque de commerce
de LF, LLC. Tous droits réservés.déposée
JOIGNEZ VOTRE REÇU ICI
Numéro de série ________________________ Date d’achat ________________________
ARTICLE #0493655 / 0493656
MODÈLE #MW-4207-BF / MW-4207-WF
BERCEUSE TRESSÉE
(ARMATURE)
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.

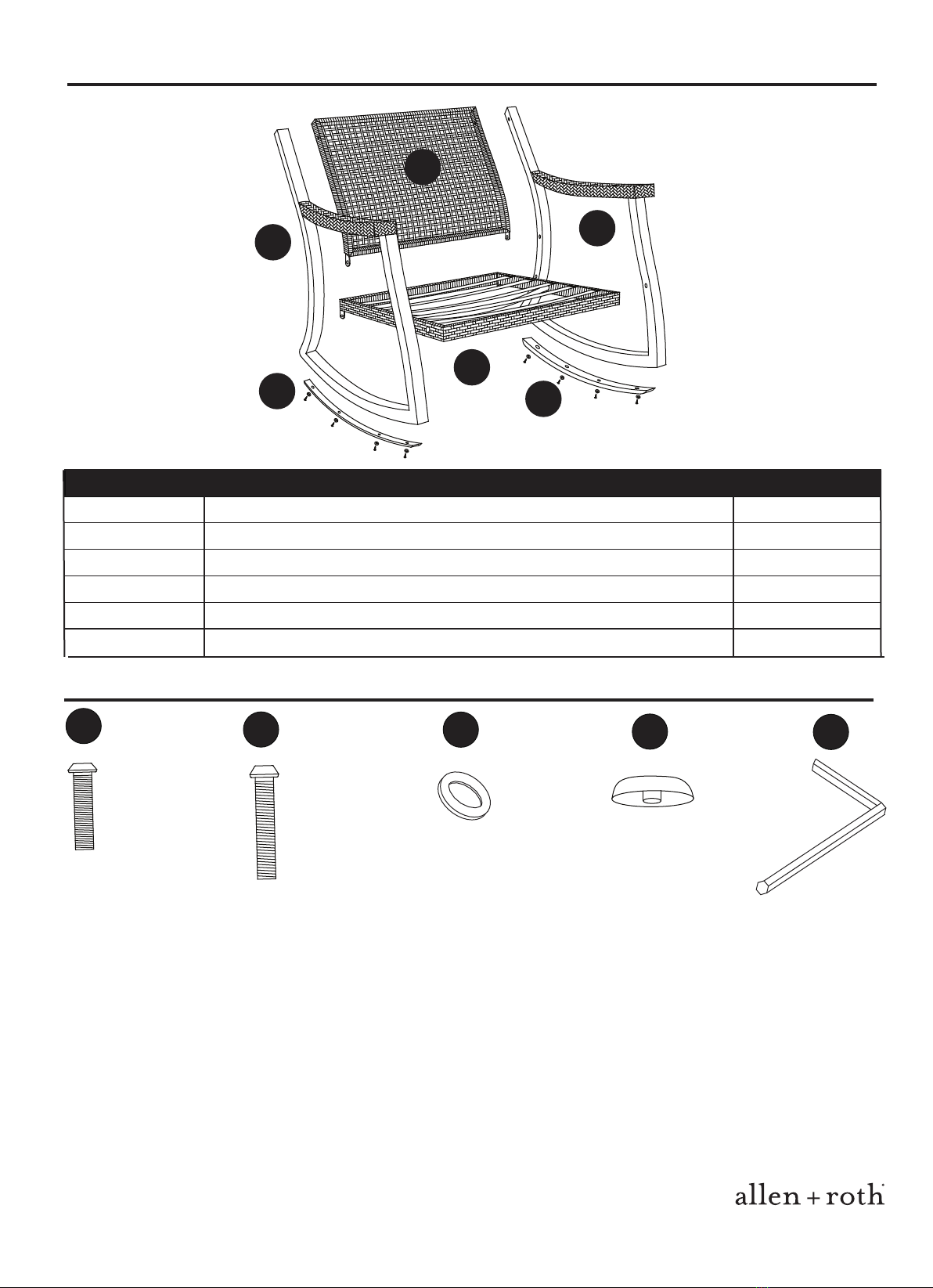

CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A Accoudoir droit 1
BAccoudoir gauche 1
C Siège 1
D Panneau arrière 1
2
QUINCAILLERIE INCLUSE (grandeur réelle)
AA BB CC EE
Boulon long
Qté : 4
Boulon court
Qté : 4
Rondelle
(préassemblé)
Qté : 8 Clé hexagonale
Qté : 1
7
Lowes.com/allenandroth
ETige en plastique (préassemblée)
FBoulon (préassemblé) 8
DD
Cache boulon
Qty. 8
AB
C
EF
D

• Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler
ou d’installer le produit.
• Il faut deux personnes pour assembler le produit.
• La peinture pourrait s’écailler si le produit n’est pas manipulé correctement. Soyez prudent lorsque
vous le manipulez.
PRÉPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
le contenu de l’emballage avec la liste des pièces et celle de la quincaillerie. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler le produit.
Temps d’assemblage approximatif : 30 minutes
Outils nécessaires pour l’assemblage (inclus) : Clé hexagonale fermée
CONSIGNES DE SÉCURITÉ
INSTRUCTIONS POUR L’ASSEMBLAGE
8
Lowes.com/allenandroth
1
Quincaillerie utilisée
Boulon court
Rondelle
x 1
x 2
CC
AA
B
C
CC
BB
DD
B
CCC
AA
DD
Boulon long x 1
BB
Quincaillerie utilisée
Boulon court
Rondelle
x 1
x 2
CC
AA
Boulon long x 1
BB
2
B
D
DD
AA
CC
CC
BB
DD
B
D
1. Placez l’accoudoir gauche (B) sur une surface
douce, comme un tapis. Fixez l’accoudoir gauche
(B) au siège (C) à l’aide de deux boulons courts
(AA), de deux boulons longs (BB) et de deux
rondelles (CC).
Remarque : Serrez-les à la main seulement.
2. Fixez l’accoudoir gauche (B) au panneau
arrière (D) à l’aide de boulons courts (AA),
de boulons longs (BB) et de rondelles (CC).
Remarque : Serrez-les à la main seulement.

ENTRETIEN
9
•Nettoyez l’armature avec de l’eau tiède légèrement savonneuse. Laissez-la sécher complètement. N’utilisez
pas d’agent de blanchiment ou de solvant. Utilisez de la cire automobile de bonne qualité pour conserver le
lustre des finis non texturés.
•La formule du fini et son processus de fabrication sont conçus de manière à ce que le fini soit hautement
résistant aux produits répulsifs et aux lotions. Toutefois, pour éviter que l’armature ne se décolore, nettoyez-la
dès que possible quand elle a été exposée à ces produits.
•Pour de meilleurs résultats, nettoyez le tissage régulièrement à l’aide d’un détergent doux et d’eau tiède. En
enlevant les saletés qui pourraient rester coincées, vous empêcherez l’apparition de moisissures. Enlevez le
surplus d’eau après le rinçage et laissez l’article sécher complètement avant de le ranger.
Lowes.com/allenandroth
GARANTIE LIMITÉE
• La présente garantie limitée ne s’applique qu’à l’acheteur initial de l’article et se limite aux défauts de
matériaux et de fabrication des meubles de jardin lorsqu’ils ont été correctement entretenus et qu’ils ont
été utilisés à des fins personnelles et résidentielles seulement.
• Les armatures et les soudures sont garanties contre les défauts de matériaux et de fabrication pour une
période de un (1) an.
• Le fini est garanti contre le décollement, les craquelures et le cloquage pour une période de un (1) an.
• Exclusions : Les articles utilisés à des fins commerciales, de location ou non résidentielles, les modèles
en montre, les articles achetés « tels quels » ou les articles endommagés par des phénomènes
naturels, des actes de vandalisme, un usage inapproprié ou un assemblage inadéquat ne sont pas
couverts. La décoloration causée par l’exposition aux éléments, par des produits chimiques ou par des
déversements, les bris, la corrosion ou la rouille de la quincaillerie et les dommages causés aux
armatures ou aux soudures par un assemblage inadéquat, un usage inapproprié ou des phénomènes
naturels ne sont pas couverts.
Des coussins de rechange sont offerts le site lowes.com.
•
3. Répétez les étapes 1 et 2 pour l’accoudoir
droit (A).
Remarque : Serrez-les à la main seulement.
Assurez-vous que toute la quincaillerie est
bien alignée et apportez des corrections au
besoin. Puis, serrez fermement tous les
boulons à l’aide de la clé hexagonale (EE) et
couvrez tous les boulons avec des
cache-boulons (DD).
3
EE
Clé hexagonale
x 1
Quincaillerie utilisée
Boulon court
Rondelle
x 2
x 4
CC
AA
Boulon long x 2
BB
Cache-boulon x 8
DD
CC
BB
DD
CC
BB
DD
CC
AA
DD
CC
AA
DD
A
D
A
D
A
C
AC

LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 866 439-9800,
entre 8 h et 20 h (HNE), du lundi au vendredi.
10
Si, durant cette période de garantie, un article présente des défauts de matériaux ou de fabrication,
l’acheteur doit communiquer avec le service à la clientèle du fabricant au 1 866 439-9800. Le fabricant
choisira de réparer ou de remplacer les pièces défectueuses.
La garantie n’est accordée qu’à l’acheteur initial et est non transférable. Si l’article original n’est plus
offert, il sera remplacé par un article d’une couleur et d’un style similaires. Certains États ou certaines
provinces ne permettent pas l’exclusion ou la limitation d’une garantie implicite, de sorte que les
limitations et exclusions mentionnées ci-dessus peuvent ne pas s’appliquer à vous. La présente garantie
vous confère des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient
d’un État ou d’une province à l’autre.
Lowes.com/allenandroth
Imprimé en Chine
allen + roth®est une marque de commerce déposée
de LF, LLC. Tous droits réservés.
#0493655 #0493656
A
B
C
D
E
F
MW4207-3008-SRB
FF
MW4207-3008-SLB
MW4207-3008-CSB
MW4207-3008-CBB
MW4207-3008-44B
MW4207-3008-46B
MW4207-3008-HWB
MW4207-3008-SRW
MW4207-3008-SLW
MW4207-3008-CSW
MW4207-3008-CBW
MW4207-3008-44W
MW4207-3008-46W
MW4207-3008-HWW
NoDE PIÈCE
PIÈCE
FF
Item/Article/Artículo #0439655/0493656
Model/Modèle/Modelo #MW-4207-B-F/MW-4207-W-F
WOVEN ROCKER (FRAME)
BERCEUSE TRESSÉE (ARMATURE)
MECEDORA TEJIDA (ESTRUCTURA)
Printed in China
Imprimé en Chine
Impreso en China
Hex Wrench (x 1)
Clé hexagonale (x 1)
Llave hexagonal (x 1)
EE
1-866-439-9800
allen + roth is a registered trademark
®
of LF, LLC. All rights reserved.
allen + roth est une marque de commerce
®
déposée de LF, LLC. Tous droits réservés.
allen + roth es una marca registrada de
®
LF, LLC. Todos los derechos reservados.
Bolt Cover (x 8)
Cache-boulon (x 8)
Cubierta para el perno (x 8)
DD
Long Bolt (x 4) Washer (x 4)
Boulon long (x 4) Rondelle (x 4)
Perno largo (x 4) Arandela (x 4)
CC
BB
Washer (x 4)
Rondelle (x 4)
Arandela (x 4)
CC
Short Bolt (x 4)
Boulon court (x 4)
Perno corto (x 4)
AA
AB
C
EF
D
