Operating Instructions
Model Number LTS84B*H
Part No. 800975
August 2001
© Copyright 2001, Alliance Laundry Systems LLC

© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 1
800975
Operating Instructions
Operation
NOTE: Always follow manufacturer’s care labels.
Determine Proper Cycle
REGULAR Cycle
Use for sturdy items, like play or work clothes, towels,
T-shirts, etc. The wash time selection will depend on
the type of fabric and the amount of soil. For the best
results when cleaning heavily soiled items, use the
prewash setting and a longer wash time (15 minutes
maximum). Lightly soiled items require less wash
time.
There are four settings in the REGULAR cycle –
PREWASH, HEAVY, NORMAL and LIGHT. The
prewash setting is for heavily soiled or stained
clothing.
NOTE: Detergent should not be used during the
PREWASH setting. Use a spot remover directly on
stains when using this setting. Detergent should be
added when the PREWASH setting ends.
PERMANENT PRESS Cycle
Use for permanent press items and synthetics. The
wash time selection will depend upon the type of
fabric and amount of soil. There are two settings in the
PERMANENT PRESS cycle – NORMAL and
LIGHT.
DELICATE Cycle
Wash delicate items usually washed before by hand on
this cycle. There are two settings in the DELICATE
cycle – NORMAL and LIGHT.
RINSE & SPIN Cycle
Use for items that only need to be rinsed. This cycle is
also useful in ridding your washer of suds when too
much detergent or regular sudsing detergent has been
used.
NOTE: In some cases, the RINSE & SPIN cycle
may not be enough to completely remove soap. In
these cases, an additional RINSE & SPIN setting
may be necessary.
FLW830N
FLW830N
To reduce the risk of fire, electric shock,
serious injury or death to persons, read the
IMPORTANT SAFETY INSTRUCTIONS in the
Use and Care Guide before operating your
washer.
W018E
WARNING

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT 800975
2
Operating Instructions
To Wash Clothes
IMPORTANT: Before using your new washer,
make sure the washer cord is plugged into a
120 Volt electrical outlet that has the proper
grounding and polarity. Make sure the washer
hoses are connected to the hot and cold water
faucets, and that the faucets are turned on. Be sure
the drain hose is not kinked and is inserted into a
drain. Refer to the INSTALLATION
INSTRUCTIONS for details of proper washer
installation.
IMPORTANT: Prior to first wash, use an all-
purpose cleaner, or a detergent and water solution,
and a damp cloth to remove shipping dust from
inside of washtub.
1. Get the clothes ready for washing. Empty pockets
and cuffs. Sort items into separate loads. Pretreat
stains and heavily soiled areas.
2. Measure and add low sudsing detergent, fabric
softener, and bleach to the dispenser drawer.
Refer to section on Using Your Dispenser
Drawer.
3. Load clothes into wash drum. Refer to section on
Load Sizes in your Use and Care Guide.
4. Close the loading door tightly. The washer will
not operate with the loading door open.
D305IE1A
H377I
H378I
H379I
H378I
H379I
To reduce the risk of serious injury, do not
bypass the loading door switch by
permitting the washer to tumble or spin
with the loading door open.
W095
WARNING

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT 3
800975
Operating Instructions

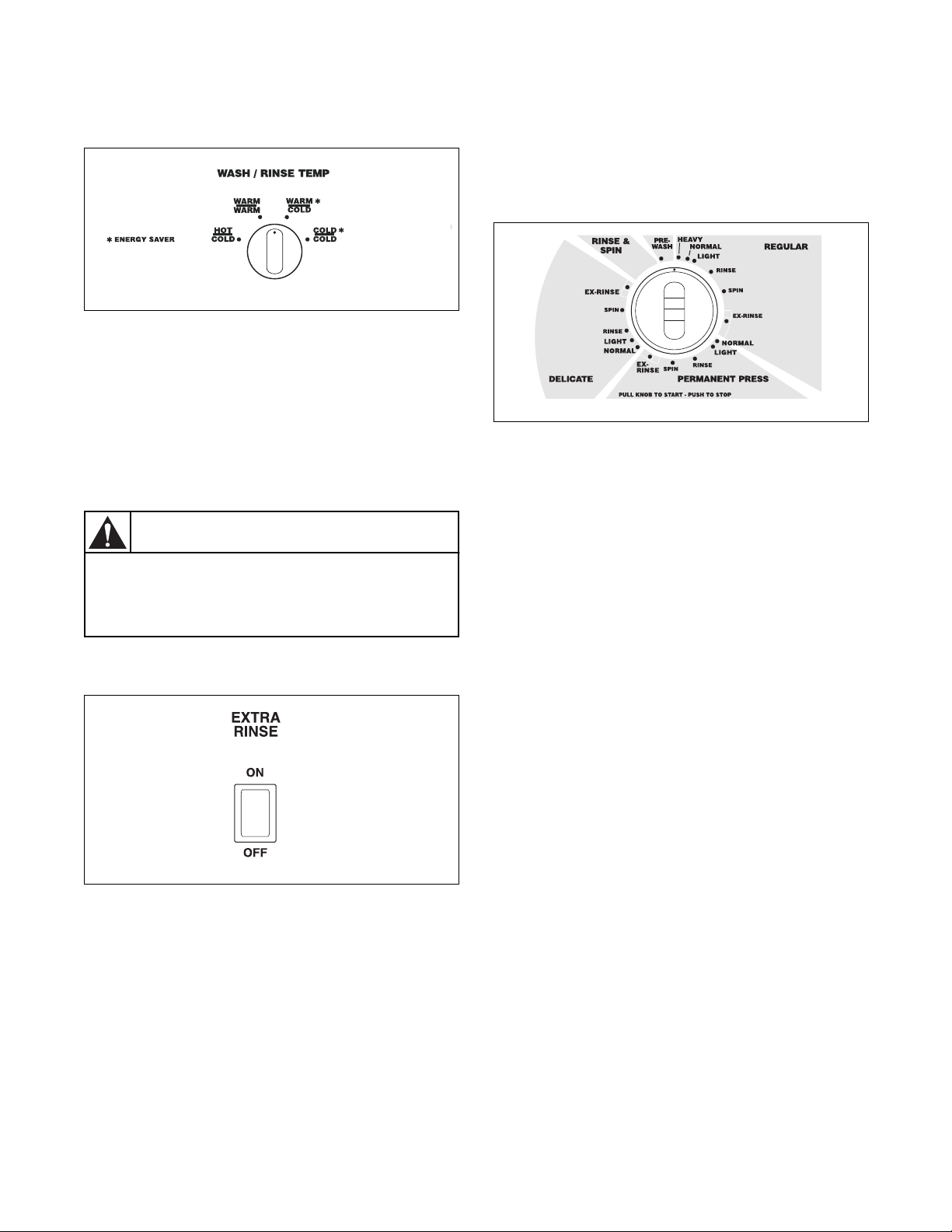

5. Set WASH/RINSE temperatures.
There are four WASH/RINSE temperatures
available –HOT Wash/COLD Rinse, WARM Wash/
COLD Rinse, WARM Wash/WARM Rinse, and
COLD Wash/COLD Rinse.
Refer to the Available Water Temperatures section for
the temperature that works best for your garments.
6. Select EXTRA RINSE if desired.
The EXTRA RINSE control is useful for detergent
sensitive skin. By pressing the EXTRA RINSE to ON,
the REGULAR, PERMANENT PRESS, and
DELICATE cycles will each provide an additional
rinse. If the extra rinse is desired, press the switch to
ON. When the extra rinse is not wanted, OFF should
be selected.
7. Select the cycle according to the type of fabric
being washed. Push the timer knob in and turn
clockwise to the desired cycle and wash time.
Use the indicator dot on the knob as a guide.
8. Pull the timer knob out to start the washer. The
DOOR LOCKED light will come on after a short
delay, water fill will begin, and wash drum will
begin tumbling.
NOTE: Washer door MUST be closed tightly to
start washer.
If items need to be added or removed after a cycle has
started, push the timer knob in, wait approximately
45 seconds for DOOR LOCKED light to go out, open
door, add or remove items, adjust the timer knob (if
desired) and pull timer knob out.
There is no agitator on this washer. Instead, the
clothing gently tumbles through the water. The wash
action consists of a period of tumbling in one
direction, a brief pause, and then a reverse tumble in
the opposite direction. The pauses are part of the
tumble action and add to the uniqueness of the washer.
Do not attempt to turn the timer through these pauses;
they are part of the cycle.
CPW162
W547I
Window may be hot in the Hot Wash Cycle.
W326E
CAUTION
FLW831N

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT 800975
4
Operating Instructions
Timer
Although the washer cycles are automatic, the timer
may be reset to lengthen, shorten or repeat a portion of
a cycle.
To set or reset the timer, push timer knob in to stop the
washer. Hold timer knob in firmly while slowly
turning it clockwise to the setting desired. Pull timer
knob out to start the washer.
DOOR LOCKED Light
When the washer is started, the DOOR LOCKED light
will come on after a short delay. The light will turn off
10 to 30 seconds after the cycle is complete.
Out of Balance Load
If at the end of the cycle, the load is dripping wet, the
washer has limited the spin speed. This is to prevent
damage to the unit if there is a severely unbalanced
load.
If this condition occurs, redistribute the load manually
and repeat the cycle beginning at the last rinse.
If the condition persists, consider steps discussed in
the Before Washing section of the Use and Care
Guide.

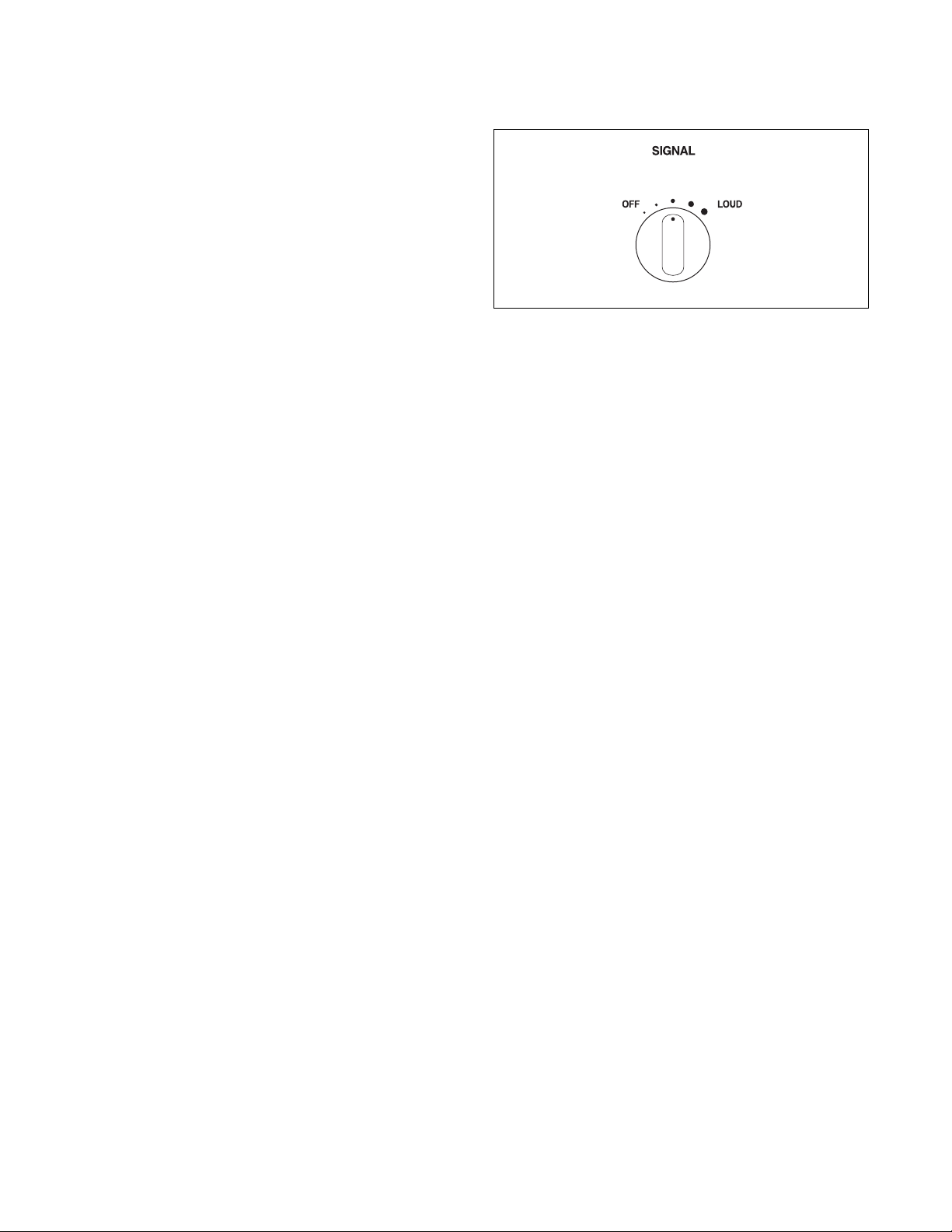

End of Cycle Signal
The volume of the signal tone may be set on OFF,
LOUD or between the two selections. If a volume
level is selected, the signal tone will buzz on and off
when the cycle is completed. The signal will stop
when the door is opened, or when the timer has
advanced to an OFF position.
NOTE: If the signal comes on and remains on, the
washer may have sensed an error. Unplug the
washer, shut water off to washer and contact a
service person.
W549I
WI

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT 5
800975
Operating Instructions
Available Washing Cycles
The cycles of your washer include several different
settings. Refer to Table 1 for what can be expected
during the cycles that you select.
Table 1
REGULAR Cycle
Activity Water Temperatures
Prewash (Optional) Fill, Tumble, Rinse & Drain Hot, Warm or Cold
Heavy, Normal, Light Fill & Tumble Hot, Warm or Cold
Spin Slow Spin
Rinse* Fill & Tumble Warm or Cold
Spin Slow Spin
Extra Rinse (Optional) Fill & Tumble Warm or Cold
Spin Medium & Fast Spin
Fluff Tumble
RINSE & SPIN Cycle
Activity Water Temperatures
Rinse Fill & Tumble Warm or Cold
Spin Medium & Fast Spin, Tumble
PERMANENT PRESS Cycle
Activity Water Temperatures
Normal, Light Fill & Tumble Hot, Warm or Cold
Spin Slow Spin
Rinse* Fill & Tumble Warm or Cold
Spin Slow Spin
Extra Rinse (Optional) Fill & Tumble Warm or Cold
Spin Medium Spin
Fluff Tumble
DELICATE Cycle
Activity Water Temperatures
Normal, Light Fill & Slow Tumble Hot, Warm or Cold
Spin Slow Spin
Rinse* Fill & Slow Tumble Warm or Cold
Spin Slow Spin
Extra Rinse (Optional) Fill & Slow Tumble Warm or Cold
Spin Slow Spin
Fluff Slow Tumble
* The Rinse setting will give a cold rinse when the optional Extra Rinse is selected.

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT 800975
6
Operating Instructions
Using Your Dispenser Drawer
Detergent Compartment
The detergent compartment is located on the right side
of the dispenser drawer. Refer to compartment 1 of
illustration.
Use low sudsing powdered or liquid detergents that are
recommended for use with high efficiency or front
loading washers. Powdered bleach can also be used in
the dispenser along with the detergent.
NOTE: If using detergents made for topload
washers, avoid oversudsing by using 1/2 of the
recommended amount.
When adding detergent, use only the recommended
amount. Adding too much detergent or using regular
sudsing detergent could result in an oversudsing
condition, which would require additional rinsing with
cold water. Use care when adding detergent so as not
to spill into the other compartments. Detergent mixed
with fabric softener can make the softener gummy.
NOTE: The normal level of suds should be below
center of the door.
Liquid Bleach Compartment
The bleach compartment is located in the left front
corner of the dispenser drawer. Refer to compartment
2 of illustration. It has been designed to prevent the
dispensing of undiluted bleach onto the clothes load.
Use liquid bleach in the dispenser. Powdered bleach
must not be used in this compartment. Powdered
bleach can be used in the detergent compartment
only and can be added along with the detergent.
DO NOT use more than the maximum level
indicated for the bleach compartment. Adding more
than the maximum amount could result in early
dispensing of the product and possible damage to
fabrics.
Carefully pour recommended amount of bleach into
the compartment before starting wash load.
Be careful not to spill undiluted bleach. It is a strong
chemical and can damage some fabrics if it is not
properly diluted. Follow bleach manufacturer’s label
for proper use.
Carefully close dispenser door. Do not allow bleach to
spill into other compartments.
Fabric Softener Compartment
The fabric softener compartment is located in the left
rear corner of the dispenser drawer. Refer to
compartment 3 of illustration.
Use no more than the maximum level indicated for the
fabric softener compartment. Adding more than the
maximum amount could result in early dispensing of
the product and possible staining of fabrics.
Add fabric softener to compartment before beginning
washload. The fabric softener will be dispensed during
the last rinse cycle.
Carefully close dispenser door. Do not allow softener
to spill into other compartments.
H380I
3
21
H380I

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT 7
800975
Operating Instructions
To Clean the Dispenser
Remove the dispenser drawer from the washer by
firmly pulling the drawer straight out, past the stop
position. Rinse dispenser drawer in hot water. A small
brush may be used to thoroughly clean out any
residue. After cleaning, reinstall the dispenser drawer.
From time to time, water may be discovered in the
dispenser drawer. This condition is normal. To remove
the water, simply remove the dispenser drawer and
pour out the water.

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT 800975
8
Operating Instructions
Available Water Temperatures
The Hot Wash temperature is determined by the actual
temperature of the hot water supplied to the washer.
Hot water is the most effective for cleaning but it is not
recommended for all fabric types (read labels).
The Warm Wash is useful for providing a thorough
cleaning on lightly soiled clothing without damaging
fabric or adding to color fading. This washer has a
sensor that regulates the incoming water for warm
wash and warm rinse and provides an overall
temperature of approximately 100°F (38°C).
The Warm Rinse is useful in preventing wrinkles on
certain fabrics. Check labels for fabric manufacturer’s
recommendations.
The Cold Wash is ideal for delicate items. Although its
cleaning abilities are not as great as with hot or warm
water, it is useful for colors that bleed easily and for
sensitive fabrics.
The Cold Rinse is optional in every cycle and is the
most beneficial for fabrics. Cold rinses reduce
wrinkling and color fading. In addition, cold rinses
will save you money and energy.
NOTE: The Energy Saver settings, marked with an
asterisk (*), show which temperature settings will
use the least energy.
NOTE: Always follow manufacturer’s care labels.
Hot
Approximately 120°F (49°C)
(or as determined by outside hot water supply)
●Sturdy whites and colorfast items.
●Work clothes.
●Soiled items.
●Diapers.
Warm
Approximately 100°F (38°C)
●Light and moderately soiled items.
●Non-colorfast or dark colors.
●Permanent press.
●Silks, woolens, nylon, acrylic.
●Rinsing of some items.
Cold
Approximately 65°F (18°C)
●Non-colorfast items.
●Extra delicate clothing.
●Rinsing of most items.

www.comlaundry.com
Instrucciones de funcionamiento
Número de modelo LTS84B*H
Pieza No. 800975
Agosto 2001
© Copyright 2001, Alliance Laundry Systems LLC

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT 1
800975 (SP)
Instrucciones de funcionamiento
Funcionamiento
NOTA: Observe en todo momento las etiquetas de
cuidado del fabricante.
Establezca el ciclo adecuado
Ciclo de REGULAR (prendas corrientes)
Utilícelo con prendas resistentes, como las de juego o
trabajo, toallas, camisetas, etc. La selección de tiempo
de lavado dependerádel tipo de tejido y del grado de
suciedad. A fin de obtener los mejores resultados al
limpiar prendas muy sucias, utilice la calibración de
prelavado y un intervalo de lavado más prolongado (un
máximo de 15 minutos). Las prendas poco sucias
exigen un intervalo de lavado menos prolongado.
El ciclo de REGULAR (prendas corrientes) dispone de
cuatro calibraciones: PREWASH (prelavado), HEAVY
(colada grande), NORMAL (colada normal) y LIGHT
(colada pequeña). La calibración de prelavado se
emplea con prendas muy sucias o que tengan manchas.
NOTA: No deberáutilizarse detergente durante el
ciclo de PREWASH (prelavado). Al hacer uso de
esta calibración, emplee un quitamanchas
directamente en las manchas. El detergente deberá
añadirse cuando finalice el PREWASH (prelavado).
Ciclo de PERMANENT PRESS (prendas
inarrugables)
Utilícelo con prendas inarrugables y tejidos sintéticos.
La selección de tiempo de lavado dependerádel tipo
de tejido y del grado de suciedad. El ciclo de
PERMANENT PRESS (prendas inarrugables) dispone
de dos calibraciones: NORMAL (colada normal) y
LIGHT (colada pequeña).
Ciclo de DELICATE (prendas delicadas)
Utilícelos con prendas delicadas que, por regla
general, anteriormente se lavaban a mano. El ciclo de
DELICATE (prendas delicadas) dispone de dos
calibraciones: NORMAL (colada normal) y LIGHT
(colada pequeña).
Ciclo de RINSE & SPIN (aclarado y centrifugado)
Utilícelo con prendas que sólo precisen aclarado. Este
ciclo resulta asimismo útil con el objeto de eliminar la
espuma de la lavadora cuando se haya hecho uso de
demasiado detergente o de detergente que forma una
cantidad normal de espuma.
NOTA: En ciertos casos, el ciclo de RINSE & SPIN
(aclarado y centrifugado) quizáno sea suficiente
para suprimir totalmente el jabón. Bajo tales
circunstancias, es posible que haga falta llevar a
cabo un segundo RINSE & SPIN (aclarado y
centrifugado).
FLW830N
FLW830N
Para reducir el riesgo de incendios,
choques eléctricos y lesiones graves o
letales, lea las INSTRUCCIONES
IMPORTANTES DE SEGURIDAD de la Guía
de uso y cuidado antes de utilizar la
lavadora.
W018S
ADVERTENCIA

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT
Instrucciones de funcionamiento
800975 (SP)
2
Lavado de la ropa
IMPORTANTE: Antes de utilizar su nueva
lavadora, asegúrese de que estéenchufada en un
tomacorriente de 120 voltios con las
correspondientes toma a tierra y polaridad.
Cerciórese de que los tubos de la lavadora se hallen
conectados a las respectivas llaves de agua caliente
y fría. Compruebe que el tubo de evacuación no
estéretorcido y síse encuentre metido en un
sumidero. Consulte las INSTRUCCIONES DE
INSTALACIÓN en cuanto a los detalles relativos a
la adecuada instalación de la lavadora.
IMPORTANTE: Con antelación al primer lavado,
utilice un limpiador de uso general o una solución
de detergente y agua y un paño humedecido a fin de
eliminar del balde de lavado el polvo que se haya
acumulado durante el transporte.
1. Prepare las prendas para el lavado. Vacíe los
bolsillos y las vueltas y los puños. Reparta las
prendas en coladas separadas. Détratamiento
previo a las áreas con manchas y muy sucias.
2. Dosifique y añada al cajetín surtidor detergente
que forme poca espuma, suavizante de tejidos y
blanqueador. Consulte la sección que lleva por
título Modo de empleo del cajetín surtidor.
3. Meta las prendas en el tambor de lavado.
Consulte la sección de la Guía de empleo y
cuidado que lleva por título Tamaños de las
coladas.
4. Cierre herméticamente la puerta de acceso al
tambor. La lavadora no funcionarácon esta
puerta abierta.
D305IE1A
H377I
H378I
H379I
H378I
H379I
Para reducir el riesgo de lesiones graves,
no anule el interruptor de la compuerta de
carga para permitir que la lavadora inicie su
ciclo de agitación o centrifugado sin que la
compuerta estébien cerrada.
W095S
ADVERTENCIA

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT
Instrucciones de funcionamiento
3
800975 (SP)
5. Fije las temperaturas de WASH/RINSE (lavado y
aclarado).
Se dispone de cuatro temperaturas de WASH/RINSE
(lavado y aclarado): lavado HOT (caliente) con
aclarado COLD (frío), lavado WARM (tibio) con
aclarado COLD (frío), lavado WARM (tibio) con
aclarado WARM (tibio) y lavado COLD (frío) con
aclarado COLD (frío).
Consulte la sección que lleva por título Temperaturas
de agua disponibles con respecto a la temperatura que
mejor se adapte a sus prendas.
6. Si asílo desea, elija un segundo aclarado
(EXTRA RINSE).
El control de segundo aclarado (EXTRA RINSE)
resulta útil si se tiene piel sensible a los detergentes.
Poniendo el correspondiente interruptor en la posición
ON (activado), los tres ciclos de prendas corrientes,
PERMANENT PRESS (prendas inarrugables) y
DELICATE (prendas delicadas) brindarán un segundo
aclarado. Cuando desee dicho segundo aclarado,
coloque este interruptor en la posición ON (activado) y
cuando no lo desee, colóquelo en la posición OFF
(desactivado).
7. Seleccione el ciclo conforme al tipo de tejido que
estélavándose. Oprima el botón del temporizador
y gírelo en el sentido de las manecillas del reloj
hasta que llegue al ciclo y al tiempo de lavado
deseados. Utilice a modo de orientación el punto
indicador que tiene el botón.
8. Tire del botón del temporizador para poner en
marcha la lavadora. Al cabo de un breve período
de espera, se iluminarála lámpara DOOR
LOCKED (puerta con el pestillo echado),
empezaráa llenarse de agua el balde y se iniciará
la agitación del tambor de lavado.
NOTA: Con el objeto de que la lavadora se ponga
en marcha, la puerta de la misma TENDRÁque
hallarse herméticamente cerrada.
Si es preciso meter prendas en la lavadora o sacarlas
de ésta una vez que haya comenzado ciclo alguno,
oprima el botón del temporizador, espere a que se
apague la lámpara DOOR LOCKED
(aproximadamente 45 segundos), abra la puerta, meta
en la lavadora prendas o sáquelas de la misma, cierre
la puerta, ajuste el botón del temporizador (si asílo
desea) y tire del mismo.
Esta lavadora no cuenta con agitador propiamente
dicho. En lugar de agitarse las prendas, éstas dan
vueltas por el agua con delicadeza. La acción de
lavado consta de una fase durante la que las prendas
dan vueltas en un sentido, una pausa momentánea y,
seguidamente, una fase inversa durante la que las
prendas dan vueltas en el sentido opuesto. Las pausas
constituyen parte de la acción de volteo de las prendas
y aumentan la singularidad de la lavadora. No trate de
girar el temporizador para evitar estas pausas porque,
como ya se ha señalado, son parte integral de los ciclos
de lavado.
CPW162
W547I
Es posible que la ventanilla se caliente
durante el ciclo de Hot Wash (Lavado con
agua caliente).
W326S
PRECAUCIÓN
FLW831N

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT
Instrucciones de funcionamiento
800975 (SP)
4
Temporizador
Aunque los ciclos de la lavadora son automáticos,
resultaráposible recalibrar el temporizador a fin de
alargar, acortar o repetir parte de un ciclo.
Para calibrar o recalibrar el temporizador, oprima el
botón del temporizador de modo que se detenga la
lavadora. Mantenga oprimido firmemente dicho botón
del temporizador al tiempo que lo gira lentamente en
el sentido de las manecillas del reloj hasta que se sitúe
en la calibración deseada. Tire del botón del
temporizador para poner en marcha la lavadora.
Lámpara DOOR LOCKED
(puerta con el pestillo echado)
Esta lámpara se iluminaráal cabo de un breve período
de espera cuando se ponga en marcha la lavadora. La
misma se apagaráde 10 a 30 segundos a continuación
de que concluya el determinado ciclo.
Colada desequilibrada
Si al final del ciclo las prendas gotean agua, es que la
lavadora ha limitado la velocidad de centrifugado. La
finalidad de esta medida radica en prevenir que se
deteriore la unidad a causa de una colada
considerablemente desequilibrada.
Si se presenta esta condición, vuelva a distribuir la
carga a mano y repita el ciclo empezando con el último
aclarado.
Si la condición se mantiene, examine los pasos que se
plantean en la sección de la Guía de empleo y cuidado
que lleva por título Preparativos para el lavado.
Señal de conclusión de ciclo
El volumen del tono de la señal podráponerse en OFF
(sin señal), LOUD (señal potente) o entre estas dos
selecciones. Si se elige un nivel de volumen, el tono de
la señal sonaráintermitentemente cuando concluya un
ciclo en cuestión. La señal dejaráde sonar cuando se
abra la puerta o cuando el temporizador avance a una
posición de OFF (inactividad).
NOTA: Si la señal suena persistentemente, es
posible que la lavadora haya detectado un error.
Desenchúfela, cierre el paso de agua a la misma y
póngase en contacto con un encargado de servicio.
W549I
WI

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT
Instrucciones de funcionamiento
5
800975 (SP)
Ciclos disponibles de lavado
Los ciclos de su lavadora incluyen varias calibraciones
diferentes. Consulte la Ta b l a 1 con el objeto de saber a
que atenerse durante cada uno de los ciclos que
seleccione.
Tabla 1
Ciclo de REGULAR (prendas corrientes)
Actividades Temperaturas del agua
Prewash (Prelavado –opciónal) Llenado, agitado, aclarado y vaciado Caliente, tibia o fría
Heavy, Normal, Light (Coladas
grandes, normales y pequeñas) Llenado y agitado Caliente, tibia o fría
Spin (Centrifugado) Centrifugado lento
Rinse (Aclarado)* Llenado y agitado Tibia o fría
Spin (Centrifugado) Centrifugado lento
Extra Rinse
(Segundo aclarado –opciónal) Llenado y agitado Tibia o fría
Spin (Centrifugado) Centrifugado moderado y rápido
Fluff (Esponjado) Agitado
Ciclo de RINSE & SPIN (aclarado y centrifugado)
Actividades Temperaturas del agua
Rinse (Aclarado) Llenado y agitado Tibia o fría
Spin (Centrifugado) Centrifugado moderado y rápido y
agitado
Ciclo de PERMANENT PRESS (prendas inarrugables)
Actividades Temperaturas del agua
Normal, Light
(Coladas normales y pequeñas) Llenado y agitado Caliente, tibia o fría
Spin (Centrifugado) Centrifugado lento
Rinse (Aclarado)* Llenado y agitado Tibia o fría
Spin (Centrifugado) Centrifugado lento
Extra Rinse
(Segundo aclarado –opciónal) Llenado y agitado Tibia o fría
Spin (Centrifugado) Centrifugado moderado
Fluff (Esponjado) Agitado
Ciclo de DELICATE (prendas delicadas)
Actividades Temperaturas del agua
Normal, Light
(Coladas normales y pequeñas) Llenado y agitado lento Caliente, tibia o fría
Spin (Centrifugado) Centrifugado lento
Rinse (Aclarado)* Llenado y agitado lento Tibia o fría
Spin (Centrifugado) Centrifugado lento
Extra Rinse
(Segundo aclarado –opciónal) Llenado y agitado lento Tibia o fría
Spin (Centrifugado) Centrifugado lento
Fluff (Esponjado) Agitado lento
* Cuando se seleccione el segundo aclarado opciónal, el Aclarada daráun aclarado con agua fría.

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT
Instrucciones de funcionamiento
800975 (SP)
6
Modo de empleo del cajetín surtidor
Compartimento del detergente
El compartimento del detergente se encuentra situado
al lado derecho del cajetín surtidor. Fíjese en el
compartimento 1 de la ilustración.
Utilice detergentes que formen poca espuma o
líquidos, los cuales se recomienden para su uso con
lavadoras de alta eficacia o de carga frontal. También
podráecharse en el surtidor blanqueador en polvo
junto con el detergente.
NOTA: Si utiliza detergentes elaborados para
lavadoras de carga superior, evite el exceso de
espuma empleando 1/2 de la cantidad
recomendada.
Cuando agregue detergente, utilice únicamente la
cantidad recomendada. Agregar demasiado detergente
o emplear detergente que forme espuma normal podría
tener como resultado una condición de exceso de
espuma, la cual haría preciso el ulterior aclarado con
agua fría. Ejercite cuidado al agregar detergente de
manera que no se vierta en los otros compartimentos.
Al mezclarse con el suavizante de tejidos el
detergente, el suavizante puede aglutinarse.
NOTA: El nivel normal de espuma deberáquedar
por debajo del centro de la puerta.
Compartimento del blanqueador líquido
El compartimento del blanqueador se encuentra
situado en el ángulo delantero izquierdo del cajetín
surtidor. Fíjese en el compartimento 2 de la ilustración.
Se ha ideado a fin de prevenir el que la colada reciba
blanqueador sin diluir.
Utilice en este compartimento blanqueador líquido.
No deberáecharse blanqueador en polvo en este
compartimento sino exclusivamente en el del
detergente, siendo posible añadirlo junto con dicho
detergente.
NO DEBERÁemplearse más del nivel máximo
indicado en el compartimento del blanqueador.
Añadir más de la cantidad máxima podría ocasionar el
que el producto se surtiese prematuramente, con el
posible daño de los tejidos.
Antes de empezar a meter prendas en la lavadora, eche
con cuidado en el respectivo compartimento la
cantidad recomendada de blanqueador.
Sea precavido de no derramar blanqueador sin diluir.
El blanqueador es un compuesto químico muy fuerte y
puede dañar ciertos tejidos si no se diluye como es
debido. Para su adecuado uso, observe las
instrucciones de la etiqueta del fabricante del
blanqueador.
Cierre con cuidado la tapa del surtidor. No deje que el
blanqueador caiga en otros compartimentos.
Compartimento del suavizante de tejidos
El compartimento del suavizante de tejidos se
encuentra situado en el ángulo trasero izquierdo del
cajetín surtidor. Fíjese en el compartimento 3 de la
ilustración.
No utilice más del nivel máximo indicado en el
compartimento del suavizante de tejidos Añadir más
de la cantidad máxima podría ocasionar el que el
producto se surtiese prematuramente, con la
posibilidad de que se mancharan los tejidos.
Antes de empezar a meter prendas en la lavadora,
añada el suavizante de tejidos al respectivo
compartimento. El suavizante de tejidos se surtirá
durante el último ciclo de aclarado.
Cierre con cuidado la tapa del surtidor. No deje que el
suavizante caiga en otros compartimentos.
H380I
3
21
H380I

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT
Instrucciones de funcionamiento
7
800975 (SP)
Limpieza del surtidor
Saque de la lavadora el cajetín surtidor tirando
firmemente del mismo hacia el exterior, más alládel
tope. Aclare el cajetín surtidor en agua caliente. Podrá
hacerse uso de un cepillo pequeño con el objeto de
eliminar todo residuo. Vuelva a instalar el cajetín
surtidor a continuación de limpiarlo.
En ocasiones, quizáse descubra la presencia de agua
en el cajetín surtidor. Esta condición es normal. Para
deshacerse del agua, sencillamente quite dicho cajetín
surtidor y vierta el agua.

© Copyright, Alliance Laundry Systems LLC –DO NOT COPY or TRANSMIT
Instrucciones de funcionamiento
800975 (SP)
8
Temperaturas de agua disponibles
La temperatura de lavado con agua caliente la
establece la temperatura en sídel agua caliente que
entre en la lavadora. El agua caliente es la más eficaz
para la limpieza, pero no se recomienda con todos los
tipos de tejido (lea las correspondientes etiquetas).
El lavado con agua tibia resulta útil para brindar una
limpieza a fondo de prendas ligeramente sucias, sin
dañar ni desteñir más los tejidos. Esta lavadora cuenta
con un sensor que regula el agua que recibe para el
lavado y el aclarado tibios y proporciona una
temperatura general de aproximadamente 38°C
(100°F).
El aclarado con agua tibia es conveniente para prevenir
que se arruguen ciertos tejidos. Revise las
recomendaciones que aparezcan en las etiquetas de los
fabricantes de los tejidos.
El lavado con agua fría resulta ideal con prendas
delicadas. A pesar de que la capacidad de limpieza no
es tan amplia como con agua caliente o tibia, este tipo
de lavado es provechoso con colores que se corran
fácilmente y con tejidos sensibles.
El aclarado con agua fría es optativo con cualquiera de
los ciclos y es el más beneficioso para los tejidos.
Loas aclarados con agua fría reducen las arrugas y
el desteñimiento y, además, ahorran dinero y
energía.
NOTA: Las calibraciones de ahorro energético,
indicados por medio de un asterisco (*), señalan
quécalibraciones de temperatura representarán el
menor uso de energía.
NOTA: Observe en todo momento las etiquetas de
cuidado del fabricante.
Agua caliente
Aproximadamente 49°C (120°F)
(o la que permita la línea de agua caliente)
●Prendas blancas resistentes y de colores inalterables.
●Prendas de trabajo.
●Prendas sucias.
●Pañales.
Agua tibia
Aproximadamente 38°C (100°F)
●Prendas poco y moderadamente sucias.
●Prendas de colores no inalterables o de colores obscuros.
●Prendas inarrugables.
●Prendas de seda, lana, nilón y acrílicas.
●Aclarado de ciertas prendas.
Agua fría
Aproximadamente 18°C (65°F)
●Prendas de colores no inalterables.
●Prendas extremadamente delicadas.
●Aclarado de la mayoría de las prendas.
