Anest Iwata DDP-160D User manual

取扱説明書
■ダイアフラムポンプ
DDP-160D
DDP-160DN
この取 扱 説 明 書 は、安 全 にご使 用 いただくために重 要 な警 告 、注 意 事 項 及 び取 扱 方
法 について記 載 しています。
ご使 用 前 に必 ずお読 みになり、十 分 に理 解 してからご使 用 ください。
また、本 書 はすぐに確 認 出 来 る場 所 に大 切 に保 管 してください。

■重要なお知らせ
・ この取扱説明書で扱われている製品は塗装専用の商品です。他の用途には使用しないでください。
・ 操作や機能を正しくご理解いただくため、この取扱説明書を必ずお読みになり、重要な警告、注意事項およ
び取扱方法について、十分に理解された方が使用してください。
・ 正しい方法にてご使用いただけない場合、死亡や重大な身体上の障害、火災や爆発が起こる可能性があり
ますので十分ご注意願います。
●安全性について
本取扱説明書で示す安全事項は、必要最低限のものであります。国や自治体の消防、電気、安全関
連の法規、規則、又それぞれの企業や事業所で規則･規定として守るべき事項に従ってください。
本文中に次の警告・注意マークで示している箇所は、安全にお使い頂くため、特に重要です。
絵表示、記号の意味は次のようになっています。
注意喚起の示
警告 警告内容を怠った場合、人が死亡または重傷を負う可能性が想定さ
れることを示します。
注意 注意内容を怠った場合、人が傷害を負う可能性、または物理的損害
の発生する可能性が想定されることを示します。
絵表示の例
この記号は『注意すべきこと』を意味しています。
この記号の中や近くに、具体的な注意内容を示します。（左の例は換気に注意）
この記号は『してはいけないこと』を意味しています。
記号の中や近くに、具体的な禁止内容を示します。（左の例は接触禁止）
この記号は『しなければならないこと』を意味しています。
この記号の中や近くに、具体的な指示内容を示します。（左の例は保護マスクを着
用せよ）
※警告、注意の表示を無視して使用した場合の損害、損傷については、当社では責任を負いかねます
ので、御了承願います。
● 補足表示について
重要 この記号は機械の性能や機能を十分に発揮してお使いいただくため、守って
いただきたい内容を示しています。
ワンポイント この記号は使用にあたって役立つ知識、アドバイスなどを示しています。
● この商品の保証について
巻末に保証とサービスについての説明があります。良くお読みください。
この取扱説明書はすぐに確認できる場所に大切に保管してください。

-
1
-
■目次
重要なお知らせ
残留リスク  ・・・・・・・・・・ 2
１． 安全性について ・・・・・・・・・・ 3
２． 現品確認 ・・・・・・・・・・ 5
３． 仕様と性能  ・・・・・・・・・・ 6
４． 各部の名称  ・・・・・・・・・・ 7
５． 作業を始める前に  ・・・・・・・・・・ 7
６． 点検と整備  ・・・・・・・・・・ 8
７． 故障と対策  ・・・・・・・・・・ 9
８．  分解と組立  ・・・・・・・・・・ 10
９．  構成部品 ・・・・・・・・・・ 14
１０．保証と修理サービス ・・・・・・・・・・ 16

-
2
-
■残留リスク
機械ユーザによる保護方策が必要な残留リスクマップ(略称：残留リスクマップ) 
必ず取扱説明書の内容をよく読み、理解してから本製品を使用すること。本資料は取扱説明書の参考資料であり、
本資料の内容を理解しただけで本製品を使用してはならない。
残留リスクは、以下の定義に従って分類し記載している。 
保護方策を実施しなかった場合に、人が死亡または重傷を負う可能性が高い内容 
保護方策を実施しなかった場合に、人が死亡または重傷を負う可能性がある内容 
保護方策を実施しなかった場合に、人が軽傷を負う可能性がある内容
図中に示されている番号は、本製品の「残留リスク一覧」に記載されている、当該箇所に関連する残留リスクの番
号である。各々の残留リスクの詳細については、「残留リスク一覧」を参照のこと。
機械ユーザによる保護方策が必要な残留リスク一覧(略称：残留リスク一覧) 
№運用
段階 作業 作業に必要
な資格教育
機械上
の箇所
※２
危害
の程度
※１
危害の内容 機械ユーザが
実施する保護方策
取扱説明書
参照ページ
1
・準備
・運転
・保守
液体を使用する
作業全て - 指定なし 警告
塗料や溶剤が目に入
ったり、吸い込んだり
する
眼鏡、マスク及び手袋などの
保護具を必ず着用する P2
2
・準備
・運転
・保守
有機溶剤を使用す
る作業全て
有機溶剤の
取扱い教育 指定なし 警告 有機溶剤中毒を起こ
す 換気の良い場所で使用する P2
3
・準備
・運転
・保守
全ての作業 - 指定なし 警告
静電気のスパークに
よる爆発や火災を起
こす
ポンプ、スプレーガン、被塗物
及び塗料や溶剤を入れる容
器は、アースを接続する
P2
4・準備
・運転 ポンプ運転時 - Ａ，Ｂ，Ｃ 警告
塗料の飛び跳ね、ホ
ースの暴れによるけ
がを負う
ホースは、漏れや緩みのない
ように、確実に接続する P3、6
機械上の箇所が特定されない残留リスク
-
No.1、No.2、No.3
-
箇 -
所 No.4
A -
箇 -
所 No.4
C -
箇 -
所 No.4
B -
R014-00

-
3
-
■１
．
安全性について
警告
保護具の着用
・作業中は、眼鏡、マスク及び手袋などの保護具を必ず着用してください。
 塗料や溶剤が目に入ったり、吸い込んだりする危険性があります。
換気に注意
・換気の良い場所で使用してください。
 換気の不十分な狭い場所で使用すると、塗料や溶剤の飛散した揮発溶剤を吸い込み、
 有機溶剤中毒を起こすことがあります。
 作業中、身体に異常を感じたら、直ちに医師による治療を受けてください。
接触禁止
・塗料漏れが発生した場合、絶対に手などで押さえず、直ちにエアーの供給遮断して
 ポンプを停止し、ポンプ吐出側を開放し塗料圧力を『０ＭＰａ』にしてください。
装置の誤用による危険
・人や動物に向けてスプレーしたり、スプレーガンの空気キャップ先端に指を当てて、スプレー
 したりしないでください。
 目や口及び皮膚などから直接体内に塗料や溶剤が入った場合、非常に危険です。
 直ちに医師による治療を受けてください。
使用液体の制約
・食品用には使用しないでください。
 ポンプの部品は、食品用に適する材料を使用していませんので、部品からの異物混入による
 健康障害の危険があります。
火気禁止
・火気のある場所や火気の近くで絶対に使用しないでください。特に下記のものは着火源となる
 可能性があり、非常に危険です。
   ・タバコなどの裸火
   ・ストーブ、ランプ及びヒーターなどの電気用品
換気に注意
・換気の良い場所で使用してください。
 換気の不十分な狭い場所で使用すると、塗料や溶剤の飛散した揮発溶剤などに引火し、
 火災や爆発を起こす可能性があり、非常に危険です。
アースの接続
・ポンプ、スプレーガン、被塗物及び塗料や溶剤を入れる容器は、アースの接続を確実に行って
 ください。
・スプレーガンをご使用の場合は、アースの接続のため、当社指定のアース線入りウレタンエアー
ホース（ＥＡＨＵ形）を使用するか、又は単独でアースの接続を行ってください。
 アースが不十分ですと、静電気のスパークによる爆発や火災の危険性があります。

-
4
-
警告
破裂に注意
・ダイアフラムポンプは、最高使用塗料圧力以下で必ず使用してください。
 最高使用塗料圧力以上で使用すると、ポンプが破損し、非常に危険です。
・ホースを傷つけないため、半径５０ｍｍ以下に曲げたり、重いものを載せたりしないでください。
 ホースが破損し、非常に危険です。
・ホースは、漏れや緩みのないように、確実に接続してください。
 作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な傷害をおよぼす
 可能性があります。
・下記のようなホースは絶対に使用しないでください。作業中にホースが破損する恐れがあり、
 非常に危険です。
  ・穴が開いている ・傷が付いている
  ・折れ曲がっている ・つぶれて変形している
重要
・製品の改造は、絶対にしないでください。
・部品を交換する場合は、必ず当社純正部品を使用してください。
十分な性能が発揮できないばかりか、故障の原因となります。
・次のハロゲン化炭化水素系溶剤は使用しないでください。
塩化メチル、塩化エチル、ジクロルメタン、１．２−ジクロルエタン、四塩化炭素、トリクロルエチレン、
１．１．１−トリクロルエタン
化学反応により、本体（アルミニウム部分）にクラック、溶解が発生します。
特殊な塗料や溶剤などは十分適合性を検討した上でご使用ください。
適合性検討のための材質リストを提出する用意があります）
・腐食性の液体（ＰＨ６〜８以外など）は、使用しないでください。
・ポンプは雨、水のかかる場所に設置又は、保管しないでください。
ポンプの故障の原因となります。
・ポンプは塗料ミスト等のかからない場所に設置してください。
 塗料ミスト等が付着すると、ポンプの故障の原因となります。
・供給エアーは、ドライア及びフィルタ（５０ミクロンより細かい物）を通した、清浄なエアーを
 使用してください。
 清浄なエアーを使用しない場合、ポンプの故障の原因となります。
・ポンプは無給油にて使用できますが、ルブリケーターなどで給油しながら使用する場合は、下記のオイルを
 使用してください。
    潤滑油種類 タービン油 ＩＳＯ ＶＧ３２又はＶＧ４６
 マシン油、スピンドル油など指定以外のオイルを使用すると、ポンプの故障の原因となります。
・給油して使用したポンプは、無給油で使用しないでください。
 一度給油した場合、再度給油しないと、ポンプが故障する場合があります。

-
5
-
重要
このポンプは塗料移送用及びサーキュレート用としてご使用ください。
サーキュレートシステムの設計時には次の項目のチェックが必要です。
・塗料の種類と腐食性の有無
・塗料の沈降性とその他特殊な性状
・塗料の消費量
・塗装機の種類（エアスプレー、フローコーター、静電塗装機等）
・塗装工場の配置と塗料調合室の有無
・塗料取り出し口の位置と数
・塗料取り出し口の塗料圧力
・塗料容器またはタンクの指定
システムの構築時には、販売店または、当社支店・営業所までご連絡ください。

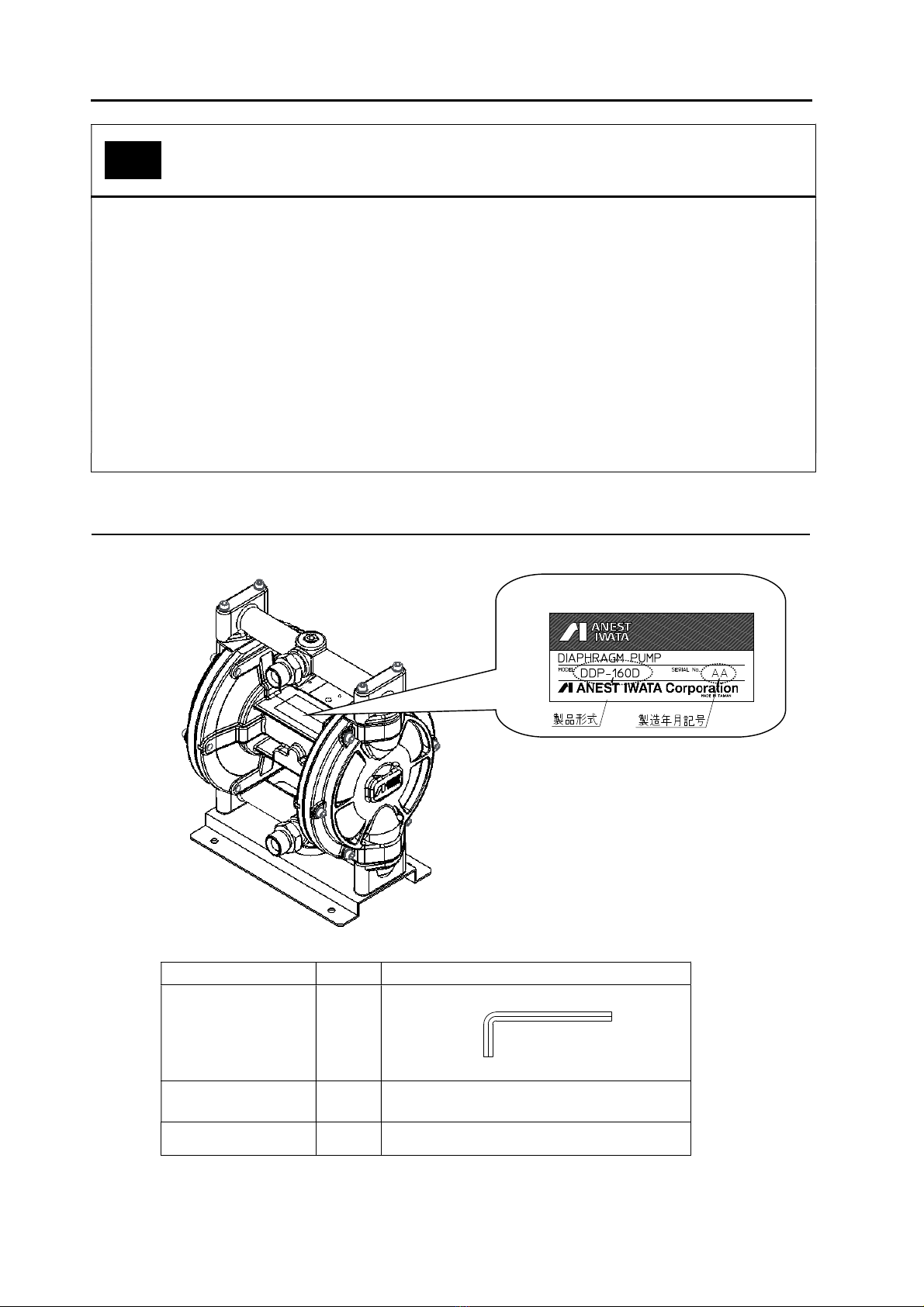

■２
.現品確認
・ご注文の製品かどうか、確認してください。また、輸送中に変形や破損した箇所がないか、確認して
ください。
付属品一覧
品  名 個数 ＤＤＰ−１６０Ｄ／１６０ＤＮ
六角棒スパナ
（平径 ６ｍｍ） １
取扱説明書 １（本書です）
注意カード １
  ・付属品がすべてそろっているか、確認してください。
  ・欠品、輸送上の破損がある場合は、危険防止のため使用せず、お買い求めになった販売店、
   又は当社支店・営業所・サービス会社までご連絡ください。
形式銘板

-
6
-
■３
.仕様と性能
３−１．仕様
項  目 仕様
 セット形式 ＤＤＰ−１６０Ｄ ＤＤＰ−１６０ＤＮ
モデル 汎用 接液部SUS仕様
 全長×全幅×全高 mm ２１０ × ２９０ × ３２０
 質 量 kg １１ １６.５
 エアホース接続口 Ｇ１／４Ｂ
 塗料吐出口  Ｇ３／４Ｂ
 塗料吸込ホース接続口 Ｇ３／４Ｂ
 使用空気圧力範囲 MPa  ０.１５〜０.８３
 最高使用塗料圧力 MPa  ０.８３
最大サイクル数 cyc/min ２００
 １ｻｲｸﾙ当り吐出量 mL/1ｻｲｸﾙ ３３０
 最大吐出量 Ｌ /min 注） ６６
 常用吐出量 L/min ３０
使用温度範囲 ℃ ５〜４０
 注） 空気圧力０.８３ＭＰａ、塗料出口開放時
 ３−２．性能曲線

-
7
-
■４
.各部の名称
■５
.作業を始める前に
５−１.設置と接続及び点検
警告
・ホースは、漏れや緩みのないように、確実に接続してください。
 作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な
 傷害を及ぼす可能性があります。
・ポンプ、スプレーガン、被塗物及び塗料や溶剤を入れる容器は、アースの接続を確実に行って
 ください。
 アースが不十分ですと、静電気のスパークによる爆発や火災の危険性があります。
重要
・ポンプは雨、水のかかる場所に設置又は、保管しないでください。
ポンプの故障の原因となります。
・ポンプは塗料ミスト等のかからない場所に設置してください。
 塗料ミストが付着すると、ポンプの故障の原因となります。
ポンプの設置とアースの接続
ベースの取付け穴(4-φ9)を用いて、M8ボルト4本
でポンプを確実に固定してください。
ベースの取付け穴を利用して、アース線を接
続してください。
ワンポイント
 ・ダイアフラム保護のため、ポンプ吸込み側には液体用フィルター(20〜100メッシュ)を取り付けてください。
塗料吸込側接続口
G3/4B
塗料吐出側接続口
G3/4B
エア ー 操作 バル
ブ
作動空気接続口
G1/4B
ベース
ポンプ下面
200
130
取付け穴
4-φ9

-
8
-
５−２．供給エアーの接続と運転
重要
 ・供給エアーは、ドライア及びフィルタ（５０ミクロンより細かいもの）を通した、清浄なエアーを使用してください。
 ・ポンプの空運転は、行わないでください。ポンプ故障の原因となります。
 ・ご購入後初めて又は、長時間使用しないでいた場合は、洗浄液（３〜４Ｌ）で塗料通路全体の洗浄をして
  ください。
作動空気接続口にエアホースを接続して、ポンプ
を作動します。
ワンポイント
・下記の塗料は、使用しないでください。ポンプの故障の原因となります。
 ・大きな固形物が混入している
 ・鋭利な形状の固形物が混入している
 ・腐食性 （ＰＨ６〜８以外）がある。（DDP-160Dの場合）
 ・エアー操作バルブの、正面及び下面の小さな穴は排気穴ですので
塗料や溶剤などの付着で塞がらないようにしてください。
  ポンプの故障の原因となります。

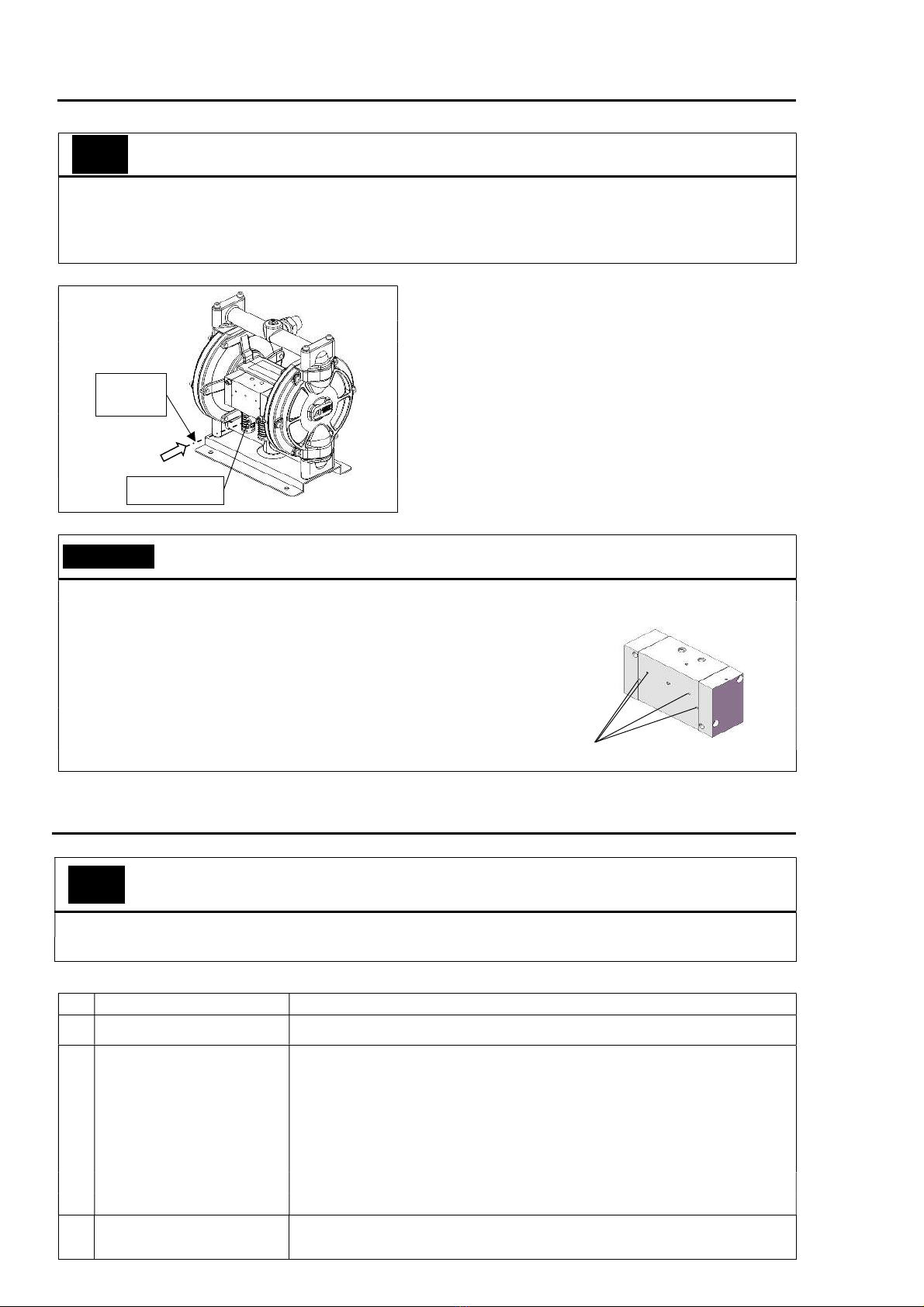

■６.点検と整備
重要
次表の③項の処置は、お買いあげの販売店又はお近くの当社支店、営業所・サービス会社にご依頼ください。
正しい処置が行われない場合、十分な性能が発揮できなくなります。
・次表を参照して、点検と整備を行ってください。
No.          時  期                           点検、整備内容
① 作業終了毎 吸込ホースセット（オプション）のろ過網の点検、洗浄
② ５０〜１００時間毎
各部締め付け部の点検
ボルト、ジョイント類の緩みの有無を確認してください
緩みが確認された場合、増し締めをしてください
※『■８.分解と組立』を参照し、締め付けトルクが規定されている箇所はそ
れに従ってください
ポンプの洗浄
  ※顔料の多い塗料、沈殿しやすい塗料を使用している場合は、５０時間
    毎に行ってください
③ １０００時間毎
【約1年毎】
ポンプ全体のオーバーホール
※消耗部品の点検、交換を行ってください。
0.15〜0.83MPa
エアホース
(別売)
作動空気接続口
0.15〜0.83MPa
排気穴

-
9
-
■７.故障と対策
重要
☆印の処置は、お買いあげの販売店又はお近くの当社支店、営業所・サービス会社にご依頼ください。
正しい処置が行われない場合、十分な性能が発揮できなくなります。
 No. 現  象       原  因 対  策
① ポンプが作動しない
エアー操作バルブの排気穴の詰まり
（Ｐ10参照）
エアー操作バルブの排気穴を点検、
 清掃する
供給エアーの圧力不足 エアー圧力を上げる
ダイアフラムの破損 分解、点検、交換 ☆
吸込弁、吐出弁の鋼球の固着 分解、点検、洗浄 ☆
②
ポンプの作動が
不安定
吐出量が少ない
供給エアーの圧力不足 エアー圧力を上げる
吸込み部フィルターの詰まり フィルターを洗浄する
ポンプ内部にエアーがたまっている ポンプを循環運転し、エアーを抜く
エアマフラーの詰まり 掃除又は交換
エアー操作バルブの排気穴の詰まり
(Ｐ10参照)
エアー操作バルブの排気穴を点検、
清掃する
ポンプエアー回路の結露、凍結 ドライアにより除湿されたエアー
を供給する
吸込弁、吐出弁のシート不良 分解、点検、交換 ☆
ロッド各部の各パッキン及び本体の
 オイルレスベアリングのキズ、摩耗 分解、点検、交換 ☆
ダイアフラムの破損 分解、点検、交換 ☆
ポンプ内部液体通路の詰まり 分解、点検、洗浄 ☆
③ 塗料に気泡が入る
吸込み側ホースの緩み 締増しを行い、確実に接続する
吸込み側ホースに穴が開いている ホースを交換する
アダプター（下）の緩み 締め増しを行う
ダイアフラム押え用ナットの緩み
 及び、Ｏリングの破損 分解、点検、締付又は交換 ☆
ダイアフラムの破損 分解、点検、交換 ☆
シート部パッキンの変形、破損 分解、点検、交換 ☆
④ 塗料が漏れる 各部の取付不良 再組立を行う ☆
シート部パッキンの変形、破損 分解、点検、交換 ☆
⑤ エアーが漏れる
エアー操作バルブの取付不良 締め増しを行い、正しく取付ける
蓋の取付不良 再組立を行う ☆
ダイアフラムの取付不良 再組立を行う ☆
⑥ ポンプは作動するが
塗料がでない
吸込み部フィルターの詰まり フィルターを洗浄する
吸込み側ホースの詰まり 分解、点検、洗浄又は交換

-
10
-
■８
.分解と組立
重要
・分解と組立は、必ずお買上げの販売店又は、お近くの当社支店、営業所・サービス会社にご依頼ください。
正しい処置が行われない場合、十分な性能が発揮できなくなります。
・製品の改造は、絶対にしないでください。
・部品を交換する場合は、当社純正部品を必ず使用してください。
 改造や純正部品以外を使用した場合、製品の十分な性能が発揮できないばかりか、故障の原因となります。
・点検、部品交換等でポンプの分解を行うときは下記の手順に従って行ってください。
また、組立は、原則として分解の逆の手順で行ってください。
８−１．ポンプ本体
重要
・各部品を取り付ける場合、六角穴付きボルトは対角線上の順番に、均等に締め付けてください。
・蓋の上下方向は本体と一致させてください。蓋内側の突起部のある方を下にして、取り付けてください。
・アダプター（上）は、内部にボールストッパーがあるのでアダプター（下）と区別してください。
手順１ ポンプ上部の六角穴付きボルト×４個を外し、
アダプター（上）を取り外します。
手順２ ポンプ下部の六角穴付きボルト×４個を外し、
ベースとアダプター（下）を取り外します。
手順３ 本体両側の蓋の六角穴付きボルト×１２個を外し、
蓋を取り外します。
重要
六角穴付きボルトは、以下の締付トルクで均等に
締め付けてください。
・アダプター上・下 ２０N・ｍ
・蓋          ３０N・ｍ
重要
蓋取付け時のボルト締め付け手順
① ボルトを上記規定トルクで締め付けてください。
この時アダプター上下はまだ取付けないでください。
② 作動エアー0.3-0.5MPaで約5分間空打ちしてくださ
い。
③ ボルトを再度規定トルクで増し締めしてください。
④ アダプター上下を上記規定トルクで締め付けて
ください。
８−２．エアー操作バルブ
重要
・エアー操作バルブの正面及び下面の小さな穴は排気穴ですので、
 塗料や溶剤などを付着させてふさがないようにしてください。
 ポンプの故障の原因となります。
 排気穴がふさがると、ポンプの作動不良の原因となります。
排気穴
六角穴付ﾎﾞﾙﾄ
六角穴付ﾎﾞﾙﾄ
ｱﾀﾞﾌﾟﾀｰ(下)
本体
ｱﾀﾞﾌﾟﾀｰ(上)
蓋
六角穴付ﾎﾞﾙﾄ
ﾎﾞｰﾙｽﾄｯﾊﾟｰ
突起部

-
11
-
手順１ 六角穴付きボルト（Ｍ５）×２個
 を外し、エアー操作バルブ及び
 Ｏリング×４個を取り外します。
手順２ エアー操作バルブ側面の六角穴付き
 ボルト（M4）×４個を外し、両サイドの
 ブロックを取外します。
８−３.ダイアフラム部
手順１ ダイアフラムの両側にある六角ナットを、両側
 から同時に緩めます。
 どちらか一方のナットが取り外せます。
重要 六角ナットは、締付トルク３０Ｎ・ｍで締め付け
てください。
手順２ 六角ナットが外れた側の下記の部品を、
ロッドより順番に取り外します。
①ばね座金        ×１個
②ダイアフラム押え（外）×１個
③Ｏリング         ×１個
④ダイアフラムセット   ×１個
  ダイアフラム（白色）
  ダイアフラム（黒色）
⑤ダイアフラム押え（内） ×１個
手順３ 六角ナットの外れた側から、ロッドを
 押しながら、六角ナットの外れていない側の
 ダイアフラムをつかんで、本体からロッドを
 引き抜きます。
ばね座金
六角ﾅｯﾄ
ﾀﾞｲｱﾌﾗﾑ押え(外)
Oﾘﾝｸﾞ
ﾀﾞｲｱﾌﾗﾑ(外)
（白色）
ﾀﾞｲｱﾌﾗﾑ(内
)
（黒色）
ﾀﾞｲｱﾌﾗﾑ押え(内)
押す
ﾛｯﾄﾞ
本体
本体
０リング×４個
六角穴付ボルト
(Ｍ４)×４個
六角穴付ボルト
(Ｍ５)
エアー操作バル
ブ

-
12
-
手順４ ロッドの中心部を押さえ、六角ナットを外し、
 下記の部品をロッドより順番に取り外します。
 ①ばね座金            ×１個
 ②ダイアフラム押え（外）    ×１個
 ③Ｏリング             ×１個
④ダイアフラムセット      ×１個
  ダイアフラム（白色）
  ダイアフラム（黒色）
⑤ダイアフラム押え（内）     ×１個

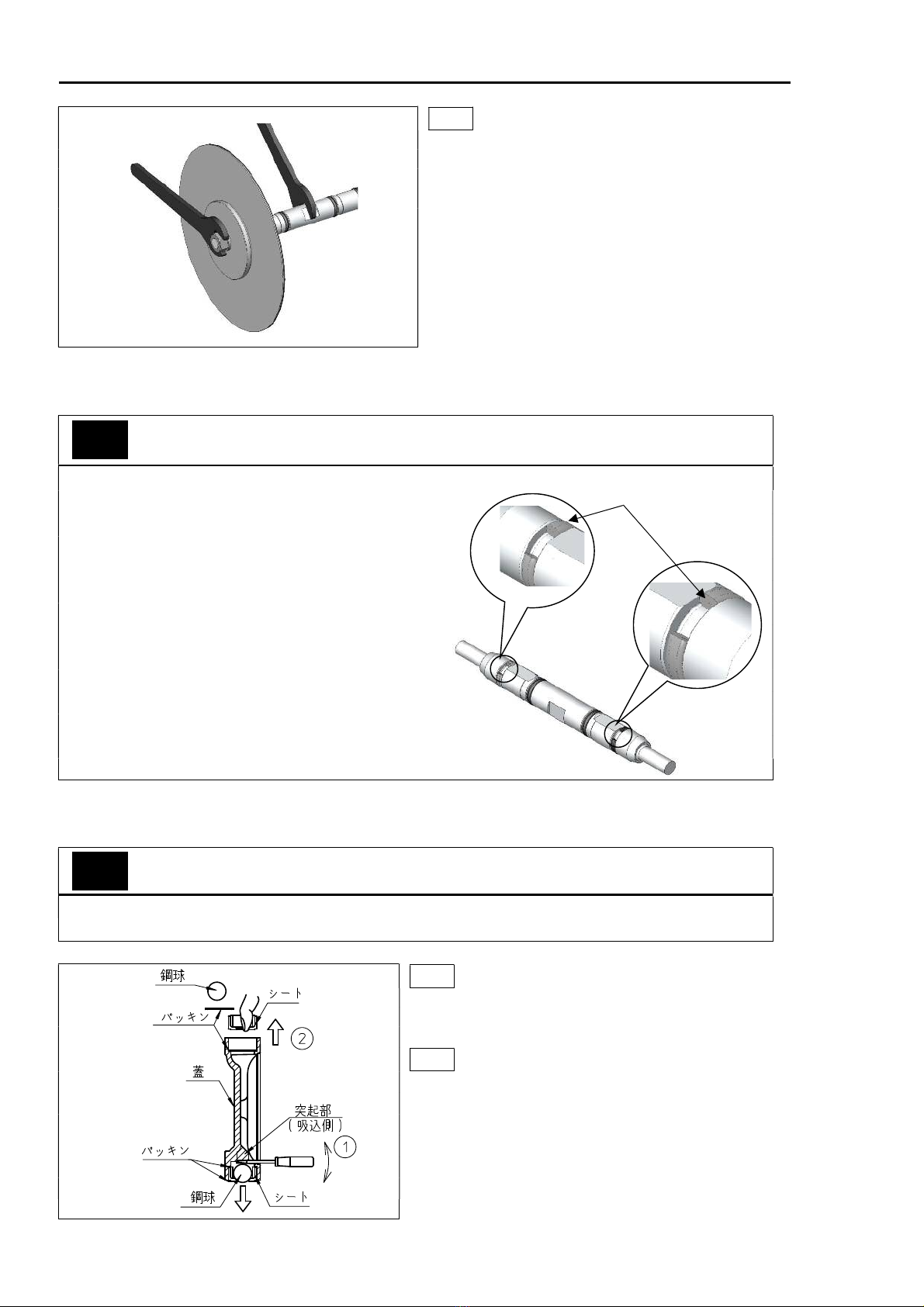

８−４.ロッド部
重要
・ロッドを傷つけたり、曲げたり、ごみなど異物を付着させないでください。
 ポンプの故障の原因となります。
・Ｙ形パッキンやＯリングをロッドに取り付ける場合、
 必ずグリスを塗布し、方向に注意して取り付けて
 ください(右図参照)。
 また、取り付ける際に、Ｙ形パッキンやＯリングに
 傷を付けないよう注意してください。
 正しく取り付けられない場合、ポンプの故障の原因
となります。
・ロッドを本体に取り付ける際には、Y形パッキン、
 Ｏリング表面にグリスを塗布してください。
 【推奨グリス】 
エッソ ビーコン２ またはモービル モビラックスEP2
８−５.吸込弁、吐出弁部
重要
・蓋の上下にシートを取り付ける場合、パッキンを必ず取り付けてください。
 パッキンが正しく取り付けられていない場合、塗料漏れが発生します。
手順１ 下側のシートを外す場合、蓋の塗料室側から
 マイナスドライバーなどで鋼球を押すと、鋼球と
 シートが同時に取り外せます。
手順２ 上側のシートを外す場合、吐出弁の内部に指を
 入れ、引き出します。
外側に向かって開く向き
に取付けてください

-
13
-
■メモ

-
14
-
■９
.構成部品
９−１．ダイアフラムポンプ  ＤＤＰ−１６０Ｄ、ＤＤＰ−１６０ＤＮ

-
15
-
☆印の部品は消耗品です。
※印の部品は、ＤＤＰ-160Ｄ、DDP-160ＤＮでそれぞれ異なります。
消耗品 No. 品     名 個数  消耗品 No. 品     名 個数
 1 座金組込六角穴付ボルト 8   15 本体 1
 2 アダプター(上) 1 ※  ☆ 16 Y形パッキン 2
☆ 3 シート 4   17 ロッド 1
☆ 4 鋼球 4  ☆ 18 Oリング 6
☆ 5 パッキン 8   19 蓋 2
※
☆ 6 ダイアフラム（外） 2   20 座金組込六角穴付ボルト 12
☆ 7 ダイアフラム（内） 2   21 エルボ 1
  8 ダイアフラム押え（外） 2   22 エアー操作バルブ 1
 9 ダイアフラム押え（内） 2   23 六角穴付ボルト 2
 10 六角ナット 2   24 平座金 2
 11 ばね座金 2   25 エアマフラー 2
☆ 12 Oリング 2   26 ジョイント 2
※
 13 アダプター（下） 1 ※
 14 ベース 1
９−２．エアー操作バルブ
※エアー操作バルブの消耗品は、NO.27スペアパーツセットとして、27-1〜27-7セット供給となります。
消耗品 No. 品名 個数 備考・サイズ
☆ 27 スペアパーツセット 1set
スペアパーツセットとして
27-1〜27-7 のセット供給となります。
 27-1 ピストンセット 4
 27-2 スプールパッキン大 6
 27-3 スプールパッキン小 6
 27-4 スプール大 1
 27-5 スプール小 1
 27-6 パッキン押し大 2
 27-7 パッキン押し小 2
 28 O リング 1set S-4×４ケ、S-8×２ケ セット供給
27-1
28
27-3
27-2
27-5
27-4
27-7
27-6
27-1
27-1
27-1
28
27
-
2
ｽﾌﾟｰﾙﾊﾟｯｷﾝ
組立注意
ｽﾌﾟｰﾙｶﾞｲﾄﾞ(網掛けの部品)
中心部のみ左右対称形状
他のｽﾌﾟｰﾙｶﾞｲﾄﾞとは形状が
異なるので注意
ｽﾌﾟｰﾙﾊﾟｯｷﾝ
組込向き注意
左右逆向き

-
16
-
■ １０．保証と修理サービス
１０−１． 保証について
お買上げの商品を本取扱説明書にしたがって、正常のご使用状態で万一故障が起こりました時は、本保証書の記載内容により無
償修理いたします。
形式 ＤＤＰ−１６０Ｄ/-１６０ＤＮ 品名 ダイアフラムポンプ
お客様
御社名
お名前
ご住所 〒□□□-□□□□
TEL（    ）   -     FAX（    ）   -    
保証
期間
お買上げ日     年   月   日 から
「１年間」    を保証期間とします。
販売店
販売店名
住所 〒□□□-□□□□
TEL（    ）   -     FAX（    ）   -    
◇無償保証を受けるための条件および手続き
(１) 本保証書をご提示の上、お買上げの販売店、または当社支店・営業所、サービス会社にご依頼ください。
(２) 本保証書は日本国内においてのみ有効です。ThiswarrantyisvalidonlyinJapan
◇次の場合は保証期間内でもお客様のご負担(有償)になります。
(１) 本保証書のご提示がない場合。
(２) 本保証書にお名前、お買上げ日、販売店名の記載がない場合あるいは字句等を書換えられている場合。
(３) 取扱上の不注意･取扱説明書の記載事項を守られなかったことによる故障および損傷。
(４) 消耗品の交換･修理。
(５) 指定外の動力源(電圧、周波数、燃料他)、又は天災、地変(火災、地震、水害、塩害、落雷、公害など)による故障および損傷。
(６) 純正部品以外の部品が使用されている場合。
(７) 当社指定の修理店以外による修理がなされている場合。
◇法的責任
本保証書は本書に明示した期間、条件のもとにおいて、無償修理をお約束するものです。
従って、本保証書によってお客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理等、またご不明の点はお買上げ
の販売店または当社支店･営業所、サービス会社までお問い合わせください。
【免責事項】
本製品の故障または不具合に伴う生産補償、営業補償など二次的、派生的または間接的な損失に対する補償はいたしかねますので、ご了承を
お願い申し上げます。
◇保証書の保管
・ 「保証書」は、内容をよくお読みになったうえで、「お客様のお名前･ご住所」、「お買上げ日」、「販売店」など、必要事項については、誠に恐縮
ですがお客様でご記入して頂き、納品書とともに大切に保管してくださるようお願いいたします。
・ 本保証書は紛失されても再発行致しませんので、大切に保管してください。
１０−２ 修理とサービスについて
修理を依頼されるときには
・ 修理にはお買上げの販売店または当社支店･営業所にご相談ください。この時お買上げの商品の形式名、およびお買上げの時期をお知らせ
ください。
・ 保証期間経過後の修理は、修理により機能が維持できる場合、お客様のご要望により有料にて修理いたします。
・詳しくはお買上げの販売店または当社支店･営業所にご相談ください。
お問い合わせ先
電話でのお問い合わせ
・スプレーガン、静電塗装機、塗料供給装置、液圧機器、塗装ブース、自動塗装装置、塗装プラント、塗装ロボット、環境装置に関するお問い合わせ
0800-100-1926
・その他、上記以外に関するお問い合わせ
0120-917-144
受付時間： 9:00〜12:00／13:00〜17:00 但し、土日・祝日・弊社指定休日を除く
メールでのお問い合わせ
http://www.anest-iwata.co.jp

-
17
-
Instruction manual
■Diaphragm Pump
DDP-160D
DDP-160DN
This instruction manual contains IMPORTANT WARNINGS, CAUTIONS and INSTRUCTIONS.
Read and understand this instruction manual before use and retain for reference.

-
18
-
■Important information - Safety precautions
- Equipment in this instruction manual is exclusively for coating purposes. Do not use for other purposes.
- Read and understand this instruction manual. The operator shall fully understand the requirements stated
within the instruction manual including important warnings, cautions, operation and correct handling.
- Incorrect operation or mishanding can cause serious bodily, death, fire or explostion.
●Safety precautions
- The safty precautions in this instruction manual describe the minimum necessary informetion . Be sure to
Follow national and local regulations on fire prevention, electricity and safety as well as your own
corporate regulations.
- Pay special attention to sections shown with the symbols below. The explanations of the symbols are as
follows.
Warning and caution
This symbol indicates that a potentially hazardous situation may result in
serious injury or death if not followed.
This symbol indicates that a potentially hazardous situation may result in
Minor or moderate injury or death if not followed.
Type of symbols
This symbol indicates you must use caution.
Explanation will be given near symbol.
This symbol indicates warning may cause physical harm.
Explanation will be given near symbol.
This symbol indicates recommendations or requirements.
Explanation will be given near symbol.
We shall not be responsible for any injury or damage caused by disregard of warnings,
cautions or instructions.
●Notes
This symbol indicates important information needed to achieve full performance and
function of the equipment.
This symbol indicates useful knowledge and advice.
※
