Anest Iwata IS800 Instruction Manual

OPERATING INSTRUCTION MANUAL
IS800-850-IM-OAK
IS850IS800

2
ANEST IWATA-MEDEA, INC.
Portland, Oregon U.S.A.
[phone] (M-F)
[email protected]om
www.iwata-airbrush.com
ANEST IWATA AUSTRALIA PTY LTD.
Mt. Druitt, NSW
[phone]
www.anest-iwata.com.au
ANEST IWATA STRATEGIC CENTER
Cardano al Campo, Italy
[phone]
www.anest-iwataeu.com
ANEST IWATA SOUTH-EAST ASIA CO., LTD.
Bangkok, Thailand
[phone]
www.anest-iwatasoutheastasia.com
ANEST IWATA SHANGHAI
Shanghai, China
[phone] / 15 / 16
www.anest-iwata-sh.com
ANEST IWATA RUS LLC
Moscow, Russia
[phone]
www.anestiwata.ru
ANEST IWATA CORPORATION
Yokohama, Japan
[phone]
www.anest-iwata.co.jp
ANEST IWATA (U.K.) LTD.
Neots Cambs, England
[phone]
www.anest-iwata.co.uk
ANEST IWATA MOTHERSON LTD.
Uttar Pradesh, India
[phone] / 14 / 17
www.anest-iwata.co.jp
ANEST IWATA SOUTH AFRICA (PTY) LTD.
Johannesburg, Republic of South Africa
[phone]/2265/2223
www.anest-iwata.co.za
CENTURY TRADING CO., LTD.
Seoul, Korea
82-2-2163-0300
www.centrading.co.kr
If you have any issues or warranty service questions, contact your
local ANEST IWATA aliate before returning to your place of purchase.
NEED ASSISTANCE

3
IS800 SPRINT JET — ASSEMBLY INSTRUCTIONS

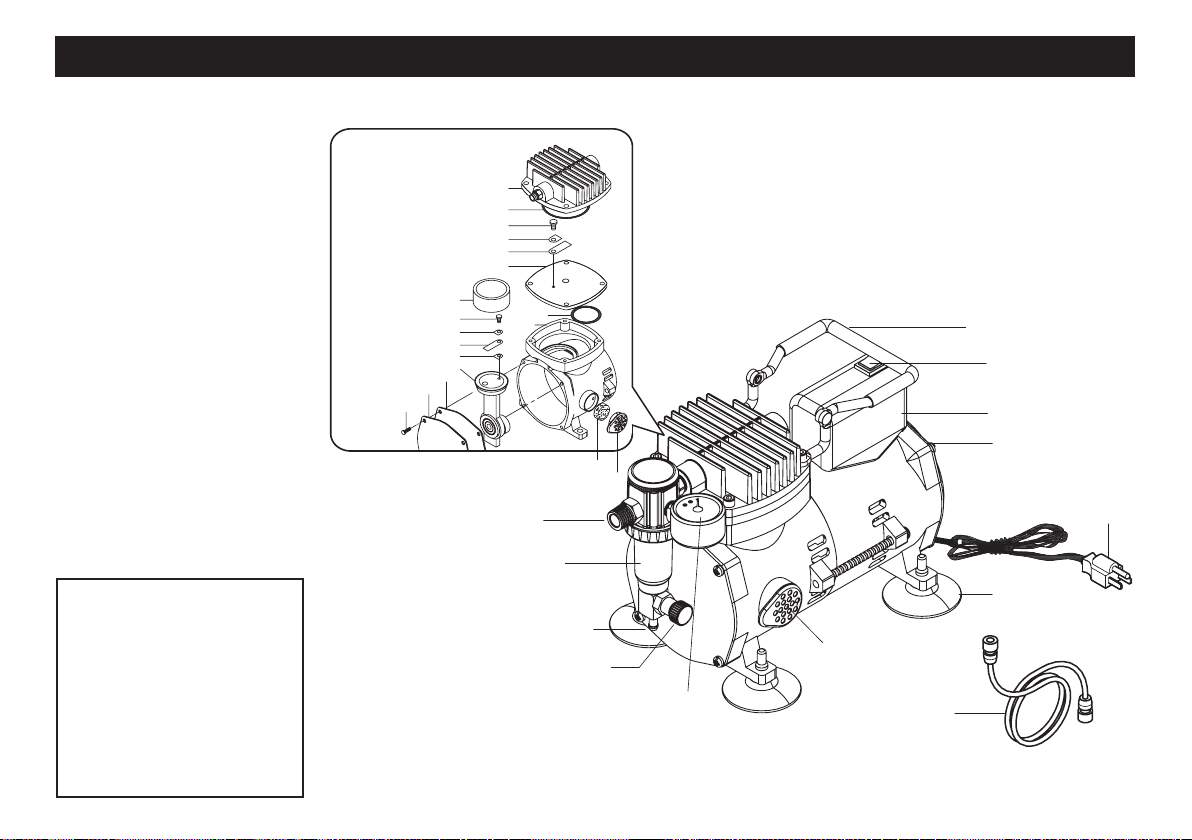

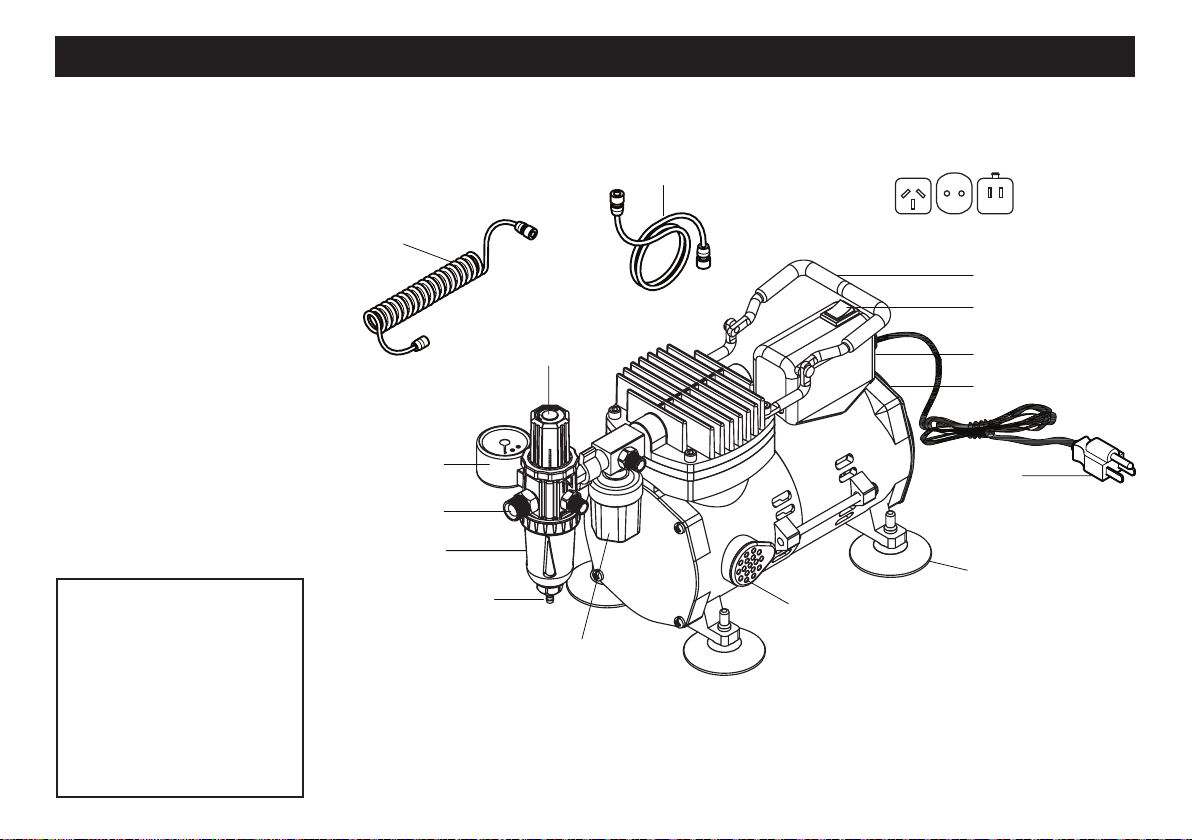

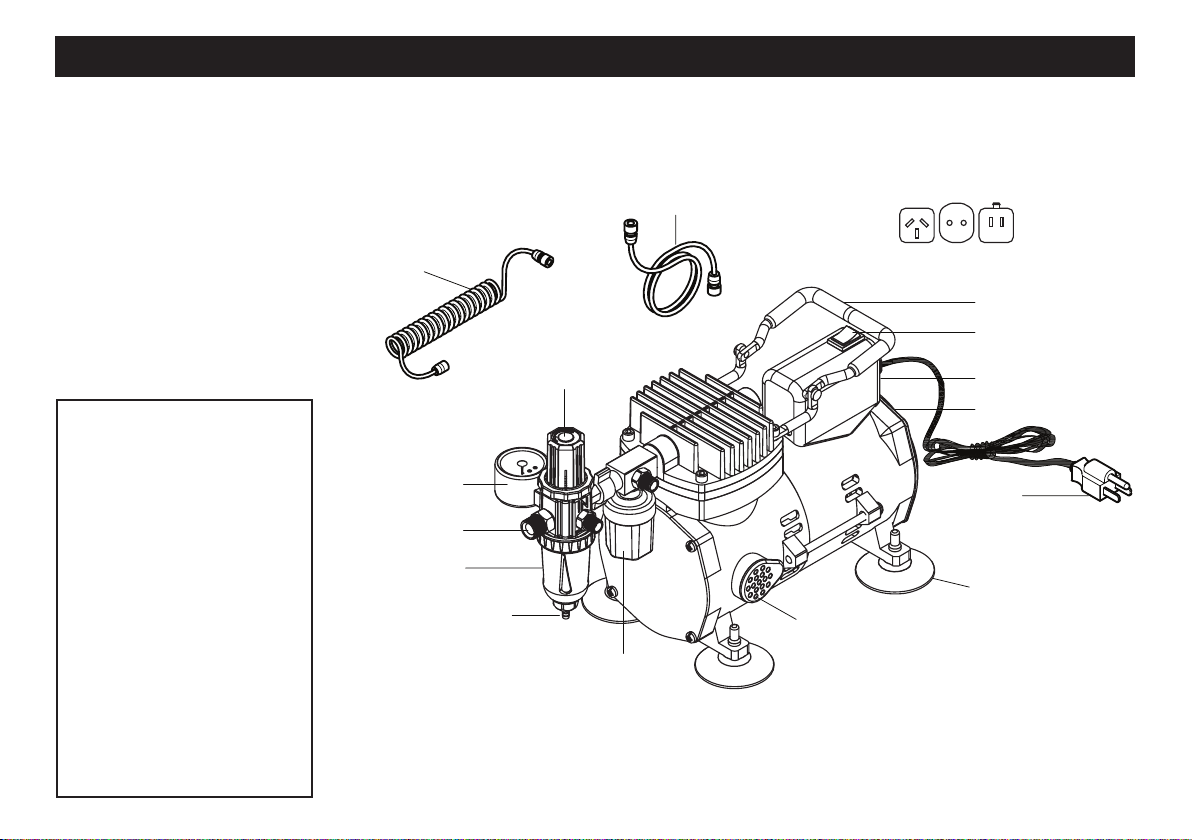

Unpack the compressor
and all components:
- Sprint Jet Airbrush
Compressor (#IS800)
- Air Hose (#DTI10)
- Replacement Air Intake Filter
- Air Hose Adapters for use
with Badger, Aztec and
Paasche airbrushes)
- Operating Instruction Manual
DO NOT USE OIL
IN OR ON THE
COMPRESSOR
VOLTAGE CAUTION
- READ CAREFULLY -
If you bought the compressor in
the country you’re going to use
it, it’s completely ready to go.
If you’re going to transfer the
compressor to another country
with a dierent voltage, you’ll
need a plug adapter and the
appropriate power converter,
though this is not recommended.
WARNING: Using a plug
adapter and power converter
may cause unit to overheat.
Any issues resulting from
the use of a power adapter
and/or power converter
are not covered under the
Anest Iwata-Medea warranty.

4
IS850 SMART JET — ASSEMBLY INSTRUCTIONS
Unpack the compressor
and all components:
- Iwata Smart Jet Airbrush
Compressor
- Coiled Air hose (IS130)
- Air Hose
- International Plugs (IS850SA only)
- Regulator and Moisture Trap
Assembly
- Replacement Air Intake Filter
- Air Hose Adapters
(for use with Badger, Aztec and
Paasche airbrushes)
- Operating Instruction Manual
DO NOT USE OIL
IN OR ON THE
COMPRESSOR
Moisture filter
Moisture drain valve
Handle
On/Off switch
Condenser Cover
Fan Cover
Air intake filter
Air pressure gauge
Air outlet
Auto stop
pressure switch
Air hose
Air hose
(IS130)
Air pressure
regulator
International plugs
IS850SA Only
Plug
Rubber stand
VOLTAGE CAUTION
- READ CAREFULLY -
If you bought the compressor in
the country you’re going to use
it, it’s completely ready to go.
If you’re going to transfer the
compressor to another country
with a dierent voltage, you’ll
need a plug adapter and the
appropriate power converter,
though this is not recommended.
WARNING: Using a plug
adapter and power converter
may cause unit to overheat.
Any issues resulting from
the use of a power adapter
and/or power converter
are not covered under the
Anest Iwata-Medea warranty.

5
IS800 SPRINT JET — GETTING STARTED
IS800 SPRINT JET — REGULATING THE PRESSURE
1. Screw the air hose’s big end onto the air outlet on moisture trap.
2. Screw the air hose’s small end onto the airbrush.
a. Note: If you’re using a brand of airbrush other than Iwata, use the appropriate adapter from the adapter kit.
You might have to try them out to see which one is right.
3. Plug the compressor into a grounded wall outlet. (Avoid using an extension cord.)
4. Turn the compressor ON by pressing down the switch on top of the unit.
5. As the unit is being used, water may collect in the moisture trap’s clear, plastic bowl. Release the water by following the maintenance
instructions on page 7.
1. When you rst connect your airbrush to your compressor, turn it on and depress the trigger of your airbrush, the pressure that registers on
your gauge is called your“working pressure.” Your working pressure can vary depending on the size of your airbrush’s nozzle. The smaller
the nozzle size, the higher your working pressure. An average nozzle size of 0.3 mm will expend a working pressure of approximately
25-28 psi with the Sprint Jet.
2. You cannot increase your working pressure, but you can decrease your working pressure by using the air adjustment knob to open the
bleed valve.
3. Adjust the air pressure by turning the air adjustment knob toward the + or – while spraying air from the airbrush.
4. When you want to go back to your“working pressure” be sure to close your bleed valve all the way (toward the“+”).

6
1. Attach regulator and moisture trap assembly to compressor output using winged adpater, tightening clockwise.
2. Screw the coiled air hose onto the compressor tting located above the shut-o switch.
3. Screw the other end of the coiled air hose onto the moisture lter’s side facing small screw.
4. Screw the large end of the straight air hose onto the moisture lter’s front facing screw.
5. Screw the straight air hose onto the airbrush. If you’re using a brand of airbrush other than Iwata, use the appropriate adapter.
6. Choose the appropriate international plug (IS 850 SA only).
7. Plug the unit into a grounded electrical wall outlet that meets all local government specications. Use only a grounded extension cord
(minimum 16 AWG required).
8. Turn ON the unit by pressing the on/o switch. As the stored air depletes the unit will run to replenish the stored air.
9. Adjust the air pressure by turning the air pressure regulator. Turn knob toward “+”to increase pressure and toward“-” to decrease pressure.
Push down on the knob to lock it in place and pull up to adjust.
NOTE ON MOISTURE: Moisture will condense in the clear bowl of the moisture lter. To release this built-up moisture, use a paper towel and
press up on the moisture drain valve at the bottom of the moisture lter. How often you need to do this will vary depending on humidity.
IS850 SMART JET — GETTING STARTED
CAUTIONS:
• Always work in a well-ventilated area and away from ammable solvent vapors or wet surfaces.
• The air compressor can become very hot during prolonged use. Avoid running continuously without a break for more than 1 hour
at a time. Use caution when handling the compressor at this time.
• The motor is thermally protected and automatically shuts o the compressor when it becomes overheated. If this occurs turn the
compressor o and wait to restart until after it cools.
• DO NOT place the air compressor between you and your work area or directly under an area being sprayed. This could allow for
over spray from the airbrush to ow into the air intake of the compressor and damage the unit.

7
1. Release any built up moisture in moisture lter.
2. Turn o the compressor.
3. Release any leftover air by pressing down on your airbrush trigger (being careful of any excess paint) or unscrewing your airbrush
from the air hose.
CHANGING THE AIR INTAKE FILTER
The lter only needs to be changed if it’s signicantly dirty or dirty enough to cut air ow into the compressor. Inspect your air intake lter
once per week with heavy compressor use.
• Use your nger to pull out the lter cover and air intake lter.
• Remove the sponge-like air lter and replace with new air intake lter (Part #IS012 – 10 pack).
• Push lter cover with new air intake lter back into place.
IS800 SPRINT JET - RELEASING BUILT-UP MOISTURE IN THE MOISTURE FILTER
• Release moisture by turning the air bleed valve knob toward the “–”sign. This will open the bleed valve and drain the collected moisture.
• Use a paper towel and press it against the air bleed valve at the bottom of the moisture lter.
• For optimal performance, do not allow excess water build-up in the moisture lter.
IS850 SMART JET - RELEASING BUILT-UP MOISTURE IN THE MOISTURE FILTER
• Use a paper towel and press it against the air bleed valve at the bottom of the moisture lter.
• For optimal performance, do not allow excess water build-up in the moisture lter.
ENDING A SESSION
MAINTENANCE

8
IS850 SMART JET - COMPRESSOR TURNS ON AND OFF WHILE AIRBRUSH IS NOT SPRAYING AIR.
The compressor has an air leak. When this happens:
1. Spray all connections with a soapy water solution. Resulting bubbles indicate an air leak.
2. Tighten connections.
3. If bubbling doesn’t stop, try wrapping threads with thread sealant tape (max 3 wraps only) or applying beeswax to the threads.
Both methods provide an airtight seal.
4. If the air leak is in the middle of an air hose the hose will need to be replaced.
COMPRESSOR SUDDENLY TURNS OFF
The thermal overload switch will turn o your compressor before it overheats. Allow unit to cool down. The switch will automatically reset itself.
FOR ANY OTHER PROBLEMS OR ISSUES
Contact ANEST IWATA-MEDEA at 503-253-7308 or email at: [email protected]om
TROUBLESHOOTING

All Iwata compressors are Warranted against all manufacturing defects of material and manufacture or workmanship for a period of ONE year
from the date of purchase*. This warranty does not cover intake air lters as periodic replacement of these parts is REQUIRED due to normal wear.
Any part or material that is or becomes defective so as not to be usable within this period will be repaired or replaced. This warranty does not cover
damage caused by negligence or a compressor that has been altered or abused in any way.
Call or email Anest Iwata-Medea before returning a compressor for the appropriate procedure for warranty repairs. Any material that is shipped to
Anest Iwata-Medea without prior authorization will not be accepted.
• Anest Iwata-Medea oers technical support over the phone at no charge. Call Customer Care at 503-253-7308
Monday – Friday, 8am – 4:30pm Pacic Time. Telephone support includes general usage information, cleaning tips,
and troubleshooting.
• NOTE: All compressors returned for repair must have a Return Authorization Number. Please call 503-253-7308 to obtain
an RA number, instructions and shipping address.
Warranty service will be provided only at authorized Anest Iwata-Medea service centers. You must pay all charges for shipping/ transporting your
Iwata compressor to/from these service facilities.
Anest Iwata-Medea, Inc. will not be responsible for damage to persons or property, commercial loss or any other incidental or consequential damage
caused by a defective compressor. However, some states do not allow the exclusion or limitation of incidental or consequential damages, so the above
limitations may not apply to you.
All implied warranties, including any warranty of merchantability or tness are limited to the duration of this written warranty. However, some states
do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.
* Please keep the sales receipt.
Copyright © 2016 Anest Iwata-Medea, Inc. All rights reserved. Iwata® and the Iwata logo are registered trademarks of Anest Iwata Japan. All other trademarks are the properties of their respective owners.
Genuine Iwata
WARRANTY
