Anest Iwata DDP-70B User manual

取扱説明書
■ペイントポンプ
ＤＤＰ−７０Ｂ
ＤＤＰ−７０ＢＮ
この取扱説明書は、安全にご使用いただくために重要な警告、注意事項
及び取扱方法について記載しています。
ご使用前に必ずお読みになり、十分に理解してからご使用ください。
また、本書はすぐに確認出来る場所に大切に保管してください。

-
2
-
■ 重要なお知らせ
・この取扱説明書で扱われている製品は塗装専用の商品です。他の用途には使用しないでください。
・操作や機能を正しくご理解いただくため、この取扱説明書を必ずお読みになり、重要な警告、注意事項
および取扱方法について、十分に理解された方が使用してください。
・正しい方法にてご使用いただけない場合、死亡や重大な身体上の障害、火災や爆発が起こる可能性があ
りますので十分ご注意願います。
● 安全性について
・本取扱説明書で示す安全事項は、必要最低限のものであります。国や自治体の消防、電気、安全関連
の法規、規則、又それぞれの企業や事業所で規則･規定として守るべき事項に従ってください。
・本文中に次の警告・注意マークで示している箇所は、安全にお使い頂くため、特に重要です。
・絵表示、記号の意味は次のようになっています。
注意喚起の表示
警告 警告内容を怠った場合、人が死亡または重傷を負う可能性が想定される
ことを示します。
注意 注意内容を怠った場合、人が傷害を負う可能性、または物理的損害の発
生する可能性が想定されることを示します。
絵表示の例
この記号は『注意すべきこと』を意味しています。
この記号の中や近くに、具体的な注意内容を示します。（左の例は換気に注意）
この記号は『してはいけないこと』を意味しています。
記号の中や近くに、具体的な禁止内容を示します。（左の例は接触禁止）
この記号は『しなければならないこと』を意味しています。
この記号の中や近くに、具体的な指示内容を示します。（左の例は保護マスクを
着用せよ）
※警告、注意の表示を無視して使用した場合の損害、損傷については、当社では責任を負いかねますので、
御了承願います。
● 補足表示について
重要 この記号は機械の性能や機能を十分に発揮してお使いいただくため、守っ
ていただきたい内容を示しています。
ワンポイント この記号は使用にあたって役立つ知識、アドバイスなどを示しています。
● この商品の保証について
巻末に保証とサービスについての説明があります。良くお読みください。
この取扱説明書はすぐに確認できる場所に大切に保管してください。

-
1
-
■目次
重要なお知らせ
１． 安全性について・・・・・・・・・・・・ ２
２． 現品確認・・・・・・・・・・・・・・・ ４
３． 仕様と性能・・・・・・・・・・・・・・ ４
４． 各部の名称・・・・・・・・・・・・・・ ５
５． 作業を始める前に・・・・・・・・・・・ ６
６． 点検と整備・・・・・・・・・・・・・・ ７
７． 故障と対策・・・・・・・・・・・・・・ ８
８．  分解と組立・・・・・・・・・・・・・・ ９
９．  構成部品・・・・・・・・・・・・・・・ １２
１０．保証と修理サービス・・・・・・・・・・ １５

-
2
-
■１
．
安全性について
警告
保護具の着用
・作業中は、眼鏡、マスク及び手袋などの保護具を必ず着用してください。
 塗料や溶剤が目に入ったり、吸い込む危険性があります。
換気に注意
・換気の良い場所で使用してください。
 換気の不十分な狭い場所で使用すると、塗料や溶剤の飛散した揮発溶剤を吸い込み、
 有機溶剤中毒を起こすことがあります。
 作業中、身体に異常を感じたら、直ちに医師による治療を受けてください。
接触禁止
・塗料漏れが発生した場合、絶対に手などで押さえず、直ちにボールバルブ（エアー用）を
 閉じてポンプを停止し、ボールバルブ（ドレン用）を開いて、塗料圧力を『０ＭＰａ』にして
 ください。
装置の誤用による危険
・人や動物に向けてスプレーしたり、スプレーガンの空気キャップ先端に指を当てて、スプレー
 しないでください。
 目や口及び皮膚などから直接体内に塗料や溶剤が入った場合、非常に危険です。
 直ちに医師による治療を受けてください。
使用液体の制約
・食品用には使用しないでください。
 ポンプの部品は、食品用に適する材料を使用していませんので、部品からの異物混入による
 健康障害の危険があります。
火気禁止
・火気のある場所や火気の近くで絶対に使用しないでください。特に下記のものは着火源となる
 可能性があり、非常に危険です。
   ・タバコなどの裸火
   ・ストーブ、ランプ及びヒーターなどの電気用品
換気に注意
・換気の良い場所で使用してください。
 換気の不十分な狭い場所で使用すると、塗料や溶剤の飛散した揮発溶剤などに引火し、
 火災や爆発を起こす可能性があり、非常に危険です。
アースの接続
・ポンプ、スプレーガン、被塗物及び塗料や溶剤を入れる容器は、アースの接続を確実に行って
 ください。
 特に、ポンプ〜ガン間のアースの接続のため、当社指定のアース線入りウレタンエアーホース
 （ＥＡＨＵ形）の使用、又は単独でアースの接続を行ってください。
 アースが不十分ですと、静電気のスパークによる爆発や火災の危険性があります。

-
3
-
警告
破裂に注意
・ダイアフラムポンプは、最高使用塗料圧力以下で必ず使用してください。
 最高使用塗料圧力以上で使用すると、ポンプが破損し、非常に危険です。
・ホースを傷つけないため、半径５０ｍｍ以下に曲げたり、重いものを載せないでください。
 ホースが破損し、非常に危険です。
・ホースは、漏れや緩みのないように、確実に接続してください。
 作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な傷害をおよぼす
 可能性があります。
・下記のようなホースは絶対に使用しないでください。作業中にホースが破損する恐れがあり、
 非常に危険です。
  ・穴が開いている ・傷が付いている
  ・折れ曲がっている ・つぶれて変形している
重要
・製品の改造は、絶対にしないでください。
・部品を交換する場合は、当社純正部品を必ず使用してください。
 十分な性能が発揮できないばかりか、故障の原因となります。
・次のハロゲン化炭化水素系溶剤は使用しないでください。
 塩化メチル、塩化エチル、ジクロルメタン、１．２−ジクロルエタン、四塩化炭素、トリクロルエチレン、
 １．１．１−トリクロルエタン
 化学反応により、本体（アルミニウム部分）にクラック、溶解が発生します。
（特殊な塗料や溶剤などは十分適合性を検討した上でご使用ください。適合性検討のための材質リストを
 提出する用意があります）
・腐食性の液体（ＰＨ６〜８以外など）には、ステンレス仕様（DDP-70BN）をご使用ください。
・ポンプは雨、水のかかる場所に設置又は、保管しないでください。
ポンプの故障の原因となります。
・ポンプは塗料ミスト等のかからない場所に設置してください。
 塗料ミスト等が付着すると、ポンプの故障の原因となります。
・供給エアーは、ドライア及びフィルタ（５０ミクロンより細かい物）を通した、清浄なエアーを
 使用してください。
 清浄なエアーを使用しない場合、ポンプの故障の原因となります。
・ポンプは無給油にて使用できますが、ルブリケーターなどで給油しながら使用する場合は、下記のオイルを
 使用してください。
    潤滑油種類 タービン油 ＩＳＯ ＶＧ３２又はＶＧ４６
 マシン油、スピンドル油など指定以外のオイルを使用すると、ポンプの故障の原因となります。
・給油して使用したポンプは、無給油で使用しないでください。
 一度給油した場合、再度給油しないと、ポンプが故障する場合があります。

-
4
-

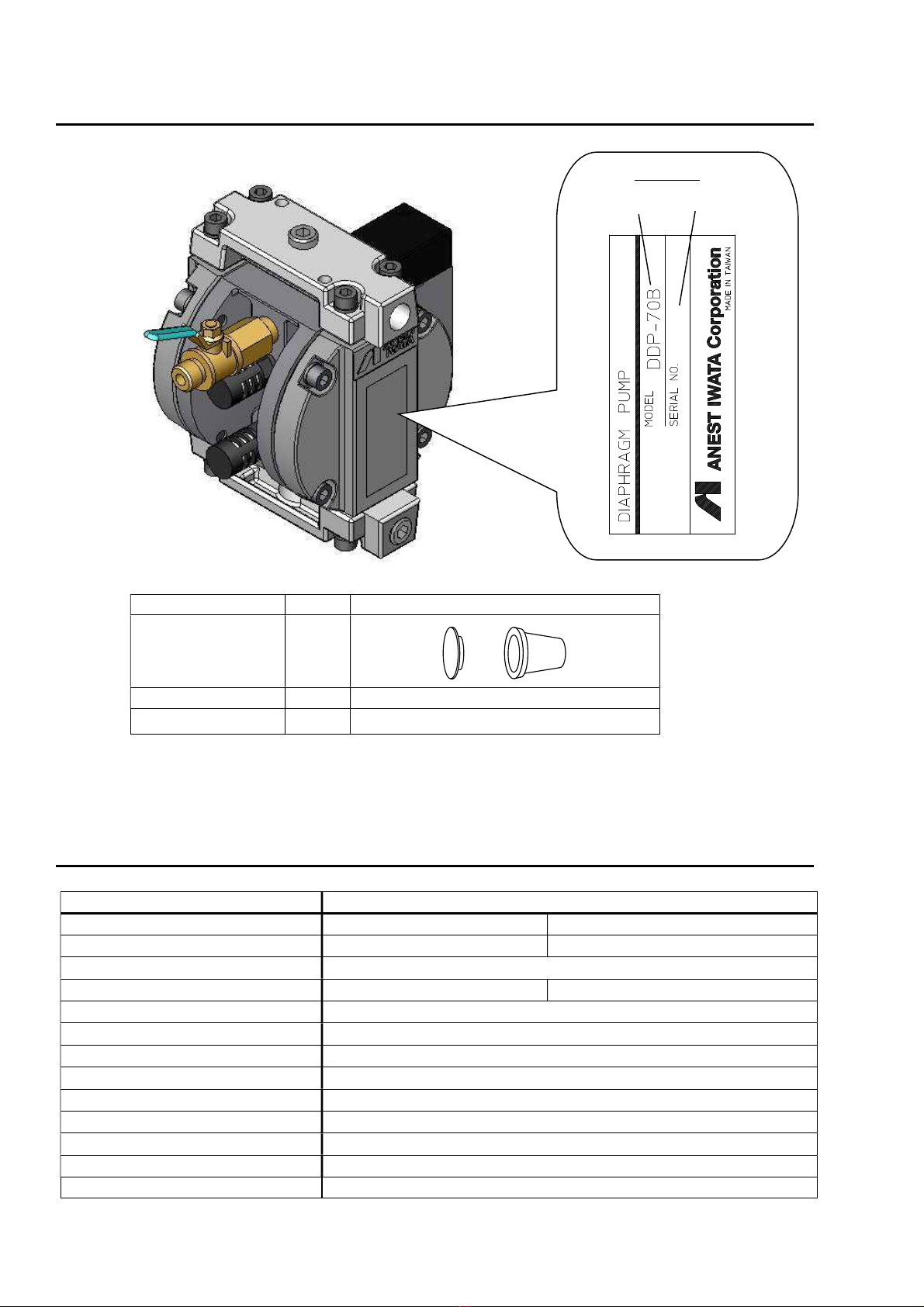

■２
.現品確認
・ご注文の製品かどうか、確認してください。また、輸送中に変形や破損した箇所がないか、確認して
ください。
付属品一覧
品  名 個数 ＤＤＰ−７０Ｂ，ＤＤＰ−７０ＢＮ
防塵キャップ ３
注意カード １ 付属
取扱説明書 １ （本書です）
  ・付属品がすべてそろっているか、確認してください。
  ・欠品、輸送上の破損がある場合は、危険防止のため使用せず、お買い求めになった販売店、
   又は当社支店・営業所・サービス会社までご連絡ください。
■３.仕様と性能
３−１．仕様
項  目 仕様
ポンプ形式 ＤＤＰ−７０Ｂ ＤＤＰ−７０ＢＮ
モデル 汎用 接液部ＳＵＳ304仕様
全長×全幅×全高 mm １７３ × １１３ × １４３
質 量 kg １．９ ３．２
エアホース接続口 Ｇ１／４Ｂ
塗料吐出口 Ｒｃ１／４
塗料吸込ホース接続口 Ｒｃ１／４
使用空気圧力範囲 MPa ０.１５〜０.７
最高使用塗料圧力 MPa ０.７
１ｻｲｸﾙ当り吐出量 mL / 1ｻｲｸﾙ ２０
最大吐出量 Ｌ / min 注）６
最大サイクル数 ｻｲｸﾙ / min ３００
使用温度範囲 ℃ ５〜４０
 注） 空気圧力０.７ＭＰａ、塗料出口開放時
AA
形式銘板
製品形式 製造年月記号

-
5
-

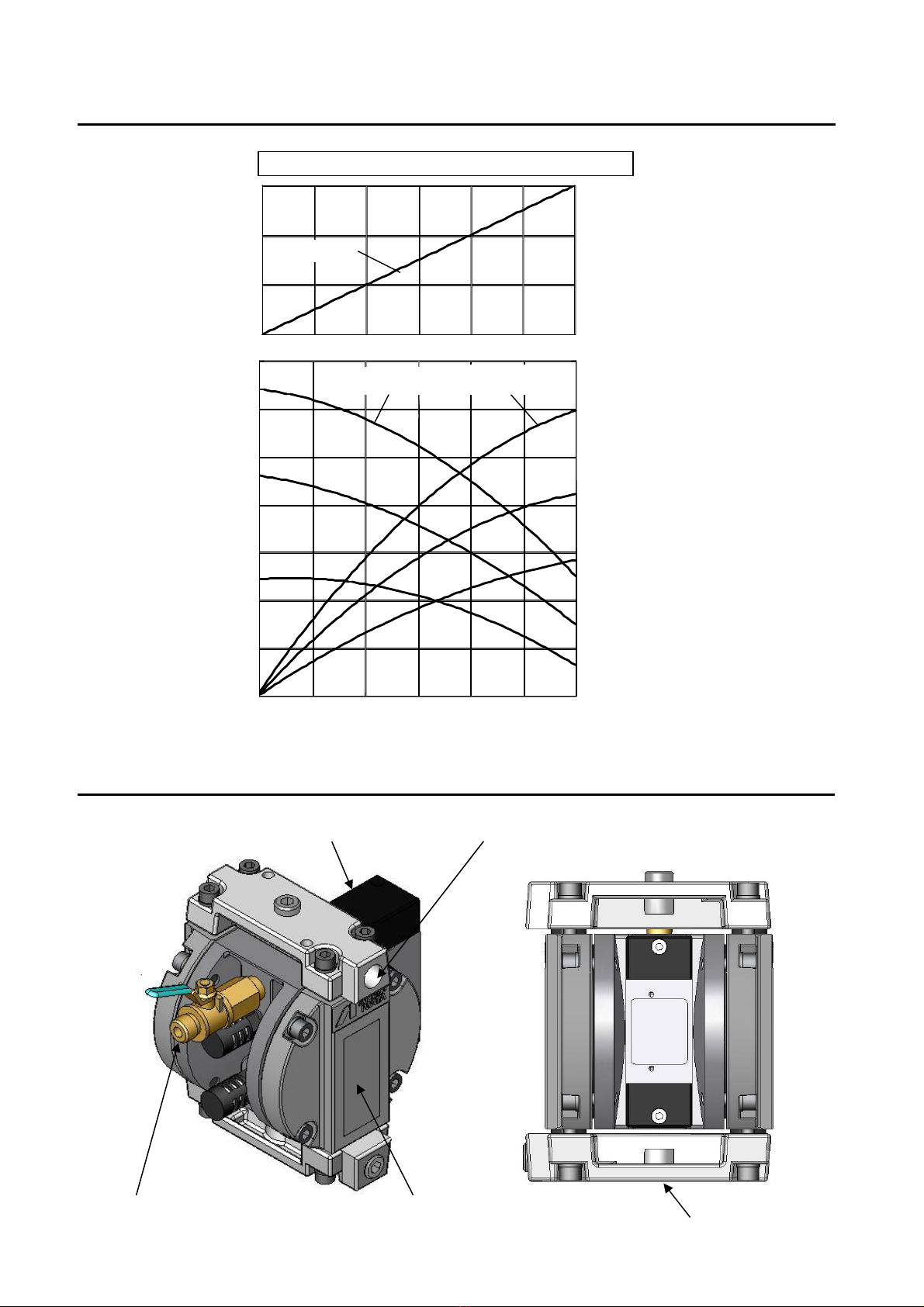

 ３−２．性能曲線
■４.各部の名称
図中の 0.３／0.５／0.７MPa は空気圧力を示します
エア操作バルブ
作動空気接続口
Ｇ1/4Ｂ
塗料吐出側接続口
Rｃ1/4
塗料吸込側接続口
Ｒｃ1/4
銘板
0
100
200
300
0 1 2 3 4 5 6
サイクル数 cyc/min
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0 1 2 3 4 5 6
塗料吐出量L/min
塗料圧力 Mpa
0
20
40
60
80
100
120
140
標準空気使用量L/min
0.5ＭＰａ
0.7ＭＰａ
0.3ＭＰａ
0.7ＭＰａ
0.5ＭＰａ
0.3ＭＰａ
サイクル数
空 気 使 用
塗料圧力
図1
図2
図中の～～～～
は各空気圧󱈣時の塗料吐出量と塗
料圧󱈣の比率を󳣂します。
量

-
6
-
■５
.作業を始める前に
５−１.設置と接続及び点検
警告
・ホースは、漏れや緩みのないように、確実に接続してください。
 作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な
 傷害を及ぼす可能性があります。
・ポンプ、スプレーガン、被塗物及び塗料や溶剤を入れる容器は、アースの接続を確実に行って
 ください。
 アースが不十分ですと、静電気のスパークによる爆発や火災の危険性があります。
重要
・ポンプは雨、水のかかる場所に設置又は、保管しないでください。
ポンプの故障の原因となります。
・供給エアーは、ドライア及びフィルタ（50ミクロンより細かい物）を通した、清浄なエアーを使用してください。
 ポンプの故障や作動不良の原因となります。
・ポンプは塗料ミスト等のかからない場所に設置してください。
 塗料ミストが付着すると、ポンプの故障の原因となります。
（１）ポンプの設置
手順1ポンプのアダプター下にM6の取付穴
が2ヶ所あることを確認します。
手順2 M6ボルト2本で確実に固定します。
（２）フィルタの設置
塗料吸込側には、ダイアフラム保護のためフィルタ
を設置して下さい。
※オプションで吸込ホースセットがあります。
ﾎﾟﾝﾌﾟ固定用ねじ穴
M6×1
55
28

-
7
-
５−２.作動の確認
重要
・ポンプの空運転は行わないでください。空運転はポンプの故障の原因となります。
・ご購入後初めて又は、長時間使用しないでいた場合は、洗浄液（３〜４㍑）で塗料通路全体の洗浄を
してください。
ボールバルブ（エア用）を開けて、ポンプを作動します。
ワンポイント
・下記の塗料は使用しないでください。
ポンプの故障の原因となります。
・大きな固形物が混入している
・鋭利な形状の固形物が混入している
・腐食性（PH6〜8 以外）がある（DDP-70B の場合）
■６.点検と整備
重要
次表の③項の処置は、お買いあげの販売店又はお近くの当社支店、営業所・サービス会社にご依頼ください。
正しい処置が行われない場合、十分な性能が発揮できなくなります。
・次表を参照して、点検と整備を行ってください。
No. 時  期 点検、整備内容
① 作業終了毎 吸込ホースセット（オプション）のろ過網の点検、洗浄
② ５０〜１００時間毎 ポンプの洗浄
  ※顔料の多い塗料、沈殿しやすい塗料を使用している場合は、５０時間
  毎に行ってください
③ １０００時間毎 ポンプ全体のオーバーホール
  ※消耗部品の点検、交換を行ってください。
ﾎﾞｰﾙﾊﾞﾙﾌﾞ（ｴｱ用）開
0.15〜0.7MPa
ｴｱｰﾎｰｽ接続
（別売り）

-
8
-
■７.故障と対策
重要
☆印の処置は、お買いあげの販売店又はお近くの当社支店、営業所・サービス会社にご依頼ください。
正しい処置が行われない場合、十分な性能が発揮できなくなります。
No. 現  象       原  因 対  策
① ポンプが作動しない ① エアー操作バルブの排気穴の詰まり
（Ｐ９参照）
① エアー操作バルブの排気穴を点検、
清掃する
② 供給エアーの圧力不足 ② エアー圧力を上げる
③ ボールバルブ（エアー用）が閉じている ③ ボールバルブ（エアー用）を開ける
④ ダイアフラムの破損 ④ 分解、点検、交換 ☆
⑤ 吸込弁、吐出弁の鋼球の固着 ⑤ 分解、点検、洗浄 ☆
② ポンプの作動が
不安定
吐出量が少ない
① 供給エアーの圧力不足 ① エアー圧力を上げる
② 吸込ホースセット（オプション）の
ろ過網の詰まり
② 過網を洗浄する
③ ポンプ内部の塗料通路にエアーが
たまっている
③ ボールバルブ（ドレン用）を開けて、
充分循環させ、エアーを抜く
④ エアーマフラーの詰まり ④ 掃除又は交換
⑤ エアー操作バルブの排気穴の詰まり
(Ｐ９参照)
⑤ エアー操作バルブの排気穴を点検、
清掃する
⑥ ポンプの凍結 ⑥ ドライヤーにより除湿されたエアー
を供給する
⑦ 吸込弁、吐出弁のシート不良 ⑦ 分解、点検、交換 ☆
⑧ ロッド各部の各パッキン及び本体の
オイルレスベアリングのキズ、摩耗
⑧ 分解、点検、交換 ☆
⑨ ダイアフラムの破損 ⑨ 分解、点検、交換 ☆
⑩ ポンプ内部の詰まり ⑩ 分解、点検、洗浄 ☆
③ 塗料に気泡が入る ① 吸込ホースセット（オプション）の緩み ① 締増しを行い、確実に接続する
② 吸込ホースに穴が開いている ② ホースを交換する
 ③ アダプター（下）の緩み ③ 締め増しを行う
  ④ ダイアフラム押え用ナットの緩み ④ 分解、点検、締付又は交換 ☆
及び、Ｏリングの破損
⑤ ダイアフラムの破損 ⑤ 分解、点検、交換 ☆
⑥ シート部パッキンの変形、破損 ⑥ 分解、点検、交換 ☆
④ 塗料が漏れる ① 各接続部の取付不良 ① 再組立を行う ☆
② シート部パッキンの変形、破損 ② 分解、点検、交換 ☆
⑤ エアーが漏れる ① エアー操作バルブの取付不良 ① 締め増しを行い、正しく取付ける
② 蓋の取付不良 ② 再組立を行う ☆
③ ダイアフラムの取付不良 ③ 再組立を行う ☆
⑥ ポンプは作動するが
塗料がでない
① 吸込ホースセット（オプション）の
ろ過網の詰まり
① 過網を洗浄する
② 吸込ホースセット（オプション）
内部の詰まり
② 分解、点検、洗浄又は交換 ☆

-
9
-
■８.分解と組立
８−１.ポンプ本体
重要
・各部品を取り付ける場合、六角穴付きボルトは、対角線上の順番に、均等に締め付けてください。
・本体の上下方向とアダプター（上、下）は取付方向に注意してください。
手順１ ポンプ上部の六角穴付きボルト×４個を外し、
アダプター（上側）を取り外します。
手順２ ポンプ下部の六角穴付きボルト×４個を外し、
アダプター（下側）を取り外します。
手順３ 両側の蓋の六角穴付きボルト×８個を外し、蓋
を取り外します。
８−２.エアー操作バルブ
重要
・エアー操作バルブの正面及び後面の長方形の小さな穴は排気穴ですので、塗料や溶剤などを
 付着させないでください。
 ポンプの故障の原因となります。
 排気穴がふさがると、ポンプの作動不良の原因となります。
手順１ 六角穴付きボルト（Ｍ４）×２個を外し、エアー
操作バルブ及びガスケット，サブプレート，パッ
キンを取り外します。
手順２ エアー操作バルブ側面の六角穴付
きボルト（M4）×４個を外し、両サイドのブロ
ックを取外します。
排気穴
排気穴
六角穴付ボルト
（Ｍ４）
エアー操作バルブ
ガスケット
パッキン
サブプレート
六角穴付ボルト（Ｍ
４
）
六角穴付ボルト（Ｍ
４
）
六角穴付ﾎﾞﾙﾄ
蓋
ｱﾀﾞﾌﾟﾀｰ
六角穴付ﾎﾞﾙﾄ
六角穴付ﾎﾞﾙﾄ
ｱﾀﾞﾌﾟﾀｰ

-
10
-
８−３.ダイアフラム部
手順１ ダイアフラムの両側にある六角ナットを、両側か
ら同時に緩めます。どちらか一方のナットが取り
外せます。
尚、組立時は下記締付トルクをお守りください。
締付トルク ： 6Ｎ・m 
手順２ 六角ナットが外れた側の下記の部品を、
ロッドより順番に取り外します。
① ばね座金        ×１個
② ダイアフラム押え外  ×１個
③ Ｏリング         ×１個
④ ダイアフラムセット   ×１個
ダイアフラム（白色）
ダイアフラム（黒色）
⑤ ダイアフラム押え内  ×１個
手順３ 六角ナットの外れた側から、ロッドを押しなが
ら、六角ナットの外れていない側のダイアフラム
をつかんで、本体からロッドを引き抜きます。
手順４ ロッドを押さえ、六角ナットを外し、下記の部品
をロッドより順番に取り外します。
（手順2と同様）
① ばね座金       ×１個
② ダイアフラム押え外 ×１個
③ Ｏリング        ×１個
④ ダイアフラムセット  ×１個
ダイアフラム（白色）
ダイアフラム（黒色）
⑤ ダイアフラム押え内  ×１個
重 要 分解・組立時、ロッドに傷をつけないよう
注意してください。
傷がつくと、ポンプの作動不良の原因となり
ます。
ﾅｯﾄ
ばね座金
ﾀﾞｲｱﾌﾗﾑ押え外
O ﾘﾝｸﾞ
ﾀﾞｲｱﾌﾗﾑ外（白色）
ﾀﾞｲｱﾌﾗﾑ内（黒色）
ﾀﾞｲｱﾌﾗﾑ押え内
ﾛｯﾄﾞ
ﾀﾞｲﾔﾌﾗﾑ
ﾅｯﾄ
本体
ﾛｯﾄﾞ
押す

-
11
-
８−４.ロッド部
重要
・ロッドを傷つけたり、曲げたり、ごみなど異物を付着させないでください。
 ポンプの故障の原因となります。
・Ｙ形パッキンやＯリングをロッドに取り付ける場合、
 必ずグリスを塗布し、取付方向に注意して取り付けて
 ください。
 また、取り付ける際に、Ｙ形パッキンやＯリングに
 キズを付けないよう注意してください。
 正しく取付られない場合、ポンプの故障の原因となり
 ます。
８−５.吸込弁、吐出弁部
重要
・シートを取り付ける場合、パッキンを必ず取り付けてください。
パッキンが正しく取り付けられていない場合、塗料漏れが発生します。
・シートの向き及び、蓋の向きに注意してください。
手順１ パッキン、シート、鋼球を取り外します
手順２ シート、鋼球に磨耗、傷がある場合交換します。
組立時注意事項
・シートの向き及びアダプターの吐出口の向きに注意して下さい。
・六角穴付ボルトは、対角線に均等にしっかりと締め付けてください。
締め付けトルク：6Ｎ・m{６０kgf・ｃｍ}
・本体と蓋の上下方向に注意して下さい。
パッキン
シート
鋼球
シート
パッキン
パッキン
パッキン
鋼球
蓋
外側に向かって開く向き
に取付けてください

-
12
-
■９
.構成部品
９−１.ダイアフラムポンプ ＤＤＰ−７０Ｂ，ＤＤＰ−７０ＢＮ

-
13
-
☆ 印の部品は消耗品です
※ 印の部品は、DDP-70B,DDP-70BNでそれぞれ異なります。
消耗品 Ｎｏ． 品     名 個
数
１ アダプター ２ ※
２ 六角穴付きプラグ ２ ※
３ 蓋 ２ ※
☆ ４ シート ４
☆ ５ パッキン ８
☆ ６ 鋼球 ４
７ 本体 １
 ８ ダイアフラム押さえ外 ２
 ９ ダイアフラム押さえ内 ２
☆ １０ ダイアフラムセット １
☆ 10-1 ダイアフラム内 ２
☆ 10-2 ダイアフラム外 ２
☆ １２ Ｏリング ２
 １３ ロッド １
１４ ばね座金 ２
１５ 六角ナット ２
☆ １６ ＰＳＤパッキン １
☆ １７ Ｙ形パッキン ２
 １８ サブプレート １
 １９ ガスケット １
☆ ２０ エアー操作バルブ １
 20-1 エアー操作バルブ １
 20-2 パッキン １
 20-3 六角穴付きボルト ２
 ２３ マフラー ２
☆ ２４ ボールバルブ １
 ２５ 座金組込六角穴付きボルト(M6XL25) ８
 ２６ 座金組込六角穴付きボルト(M6XL16) ８
 ２７ 形式銘板 １

-
14
-
９−２.エアー操作バルブ分解図
エアー操作バルブ分解図
№品名 個数 構成/サイズ
1 スペアパーツセット 1 式
1-1 スプールパッキン x12 ｹ
1-2 スプール x2 ｹ
1-3 パッキン押し x4 ｹ
1-4 ピストンセット x4 ｹ
2 Ｏリング 1 式 S-4x4 ｹ
3 スペーサーセット 1 式 10 ｹセット
4 キャップボタンセット 1 式
4-1 キャップ(1)x1 ｹ
4-2 キャップ(2)x1 ｹ
4-3 復帰ボタンセット x2 ｹ
5 六角穴付ボルト 4 M4×20L

-
15
-
■ １０．保証と修理サービス
１０−１． 保証について
保 証 書（保証規定）
お買上げの商品を本取扱説明書にしたがって、正常のご使用状態で万一故障が起こりました時は、
本保証書の記載内容により無償修理いたします。
形式 DDP-70B/-70ＢN 品名 ダイアフラムポンプ
お客
様
御社名
お名前
ご住所 〒□□□-□□□□
TEL（）- FAX（）-
保証
期間 お買上げ日    年   月   日 から「１年間」を保証期間とします。
販売
店
販売店名
住所 〒□□□-□□□□
TEL（）- FAX（）-
◇無償保証を受けるための条件および手続き
(１) 本保証書をご提示の上、お買上げの販売店、または当社支店・営業所、サービス会社にご依頼ください。
(２) 本保証書は日本国内においてのみ有効です。ThiswarrantyisvalidonlyinJapan
※本製品の故障または不具合に伴う生産補償、営業補償など二次損失に対する補償は致しませんので、ご了承願います。
◇次の場合は保証期間内でもお客様のご負担(有償)になります。
(１) 本保証書のご提示がない場合。
(２) 本保証書にお名前、お買上げ日、販売店名の記載がない場合あるいは字句等を書換えられている場合。
(３) 取扱上の不注意･取扱説明書の記載事項を守られなかったことによる故障および損傷。
(４) 消耗品の交換･修理。
(５) 指定外の動力源(電圧、周波数、燃料他)、又は天災、地変(火災、地震、水害、塩害、落雷、公害など)による故障および損傷。
(６) 純正部品以外の部品が使用されている場合。
(７) 当社指定の修理店以外による修理がなされている場合。
◇法的責任
 本保証書は本書に明示した期間、条件のもとにおいて、無償修理をお約束できるものです。
従って、本保証書によってお客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理等、またご不明の点は
お買上げの販売店または当社支店･営業所までお問い合わせください。
◇保証書の保管
・ 「保証書」は、内容をよくお読みになったうえで、「お客様のお名前･ご住所」、「お買上げ日」、「販売店」など、必要事項については、
誠に恐縮ですがお客様でご記入して頂き、納品書とともに大切に保管してくださるようお願いいたします。
・ 本保証書は紛失されても再発行致しませんので、大切に保管してください。
１０−２ 修理とサービスについて
 修理を依頼されるときには
・ 修理にはお買上げの販売店または当社支店･営業所、サービス会社にご相談ください。この時お買上げの商品の形式名、および
お買上げの時期をお知らせください。
・ 保証期間経過後の修理は、修理により機能が維持できる場合、お客様のご要望により有料にて修理いたします。
・ 詳しくはお買上げの販売店にご相談ください。また、その他ご不明な点はお近くの当社支店･営業所、サービス会社へお気軽にお
問い合わせください。なお、所在地は添付一覧表をご参照ください。
◆製品に関するお問い合わせ、ご意見･ご希望などございましたら、当社お客様相談室まで御連絡ください。
お問い合わせ先
電話でのお問い合わせ
・スプレーガン、静電塗装機、塗料供給装置、液圧機器、塗装ブース、自動塗装装置、塗装プラント、塗装ロボット、環境装置に関するお問い合わせ
0800-100-1926
・その他、上記以外に関するお問い合わせ
0120-917-144
受付時間： 9:00〜12:00／13:00〜17:00 但し、土日・祝日・弊社指定休日を除く
メールでのお問い合わせ
http://www.anest-iwata.co.jp

-
16
-

-
17
-
Instruction manual
■Diaphragm Pump
DDP-70B
DDP-70BN
This instruction manual
contains
IMPORTANT WARNINGS, CAUTIONS and INSTRUCTIONS.
Read and understand this instruction manual before use and retain for reference.

-
18
-
■Important information - Safety precautions
- Equipment in this instruction manual is exclusively for coating purposes. Do not use for other purposes.
- Read and understand this instruction manual. The operator shall fully understand the requirements stated
within the instruction manual including important warnings, cautions, operation and correct handling.
- Incorrect operation or mishanding can cause serious bodily, death, fire or explostion.
●Safety precautions
- The safty precautions in this instruction manual describe the minimum necessary informetion . Be sure to
Follow national and local regulations on fire prevention, electricity and safety as well as your own
corporate regulations.
- Pay special attention to sections shown with the symbols below. The explanations of the symbols are as
follows.
Warning and caution
This symbol indicates that a potentially hazardous situation may result in
serious injury or death if not followed.
This symbol indicates that a potentially hazardous situation may result in
Minor or moderate injury or death if not followed.
Type of symbols
This symbol indicates you must use caution.
Explanation will be given near symbol.
This symbol indicates warning may cause physical harm.
Explanation will be given near symbol.
This symbol indicates recommendations or requirements.
Explanation will be given near symbol.
We shall not be responsible for any injury or damage caused by disregard of warnings, cautions
or instructions.
●Notes
This symbol indicates important information needed to achieve full performance and
function of the equipment.
This symbol indicates useful knowledge and advice.
※
