Cadute di tensione, brevi e
variazioni di tensione linee
di entrata di alimentazione
IEC61000-4-11
<5 % di UT(>95 %
di caduta in UT)
per 0,5 interruzioni
40 % di UT(60 % di
in UT) per 5 cicli
70 % di UT(30 % di
caduta in UT) per
25 cicli <5 % U T
(>95 % di caduta in
UT) per 5 sec.
<5 % di UT(>95 %
di caduta in UT)
per 0,5 interruzioni
40 % di UT(60 % di
in UT) per 5 cicli
70 % di UT(30 % di
caduta in UT) per
25 cicli <5 % U T
(>95 % di caduta in
UT) per 5 sec.
La qualità della potenza della
rete dovrà essere quella di un
tipico ambiente commerciale o
ospedaliero.
Se l'utente di questo dispositivo
ha bisogno di un utilizzo
continuo durante le interruzioni
dell'alimentazione, è
consigliabile che il dispositivo
venga alimentato tramite un
gruppo di continuità o una
batteria.
Campo magnetico della
(50/60Hz)
Frequenza di
alimentazione
IEC61000-4-8
3 A/m 3 A/m I campi magnetici della
frequenza dell'alimentazione
devono essere pari ai livelli
caratteristici di una sede tipica
di un ambiente commerciale o
ospedaliero comune.
NOTE: Utrappresenta la tensione dell'alimentazione c.a. prima dell'applicazione del livello di prova.
Guida e dichiarazione del fabbricante - Immunità elettromagnetica
Questo dispositivo è stato progettato per l'uso nell'ambiente elettromagnetico specificato di seguito.
L'utente di questo dispositivo si deve assicurare che venga utilizzato in un ambiente di questo tipo.
Test di Immunità Livello del Test
IEC60601 Conformità Ambiente Elettromagnetico –
Guida
RF condotta IEC 61000-4-6
3Vrms da 150
kHz a
80 MHz fuori dalle
3Vrms
I dispositivi di comunicazione
RF portatili e mobili non devono
essere utilizzati a una distanza
inferiore, per qualsiasi parte di
questo dispositivo, inclusi i
cavi, rispetto alla distanza di
separazione consigliata
calcolata dall'equazione
applicabile alla frequenza del
trasmettitore.
Distanza di separazione
consigliata
d = 1,2
P da 150kHz a 80MHz
d = 1,2√P da 150kHz a 80MHz
d = 2,3√P da 80MHz a 2,5G
MHz
Dove P rappresenta l'indice di
potenza di trasmissione
massimo del trasmettitore in
5
En
lish
3. INSTALLATION
Unpack the box and check the package contents for completeness.
Package Content List
Mattress unit x 1 (may not be included if only pump unit is purchased)
Pump Unit x 1
User Manual x 1
Inspect equipment for damage which may have occurred during shipment. If there is damage, please
contact your dealer immediately.

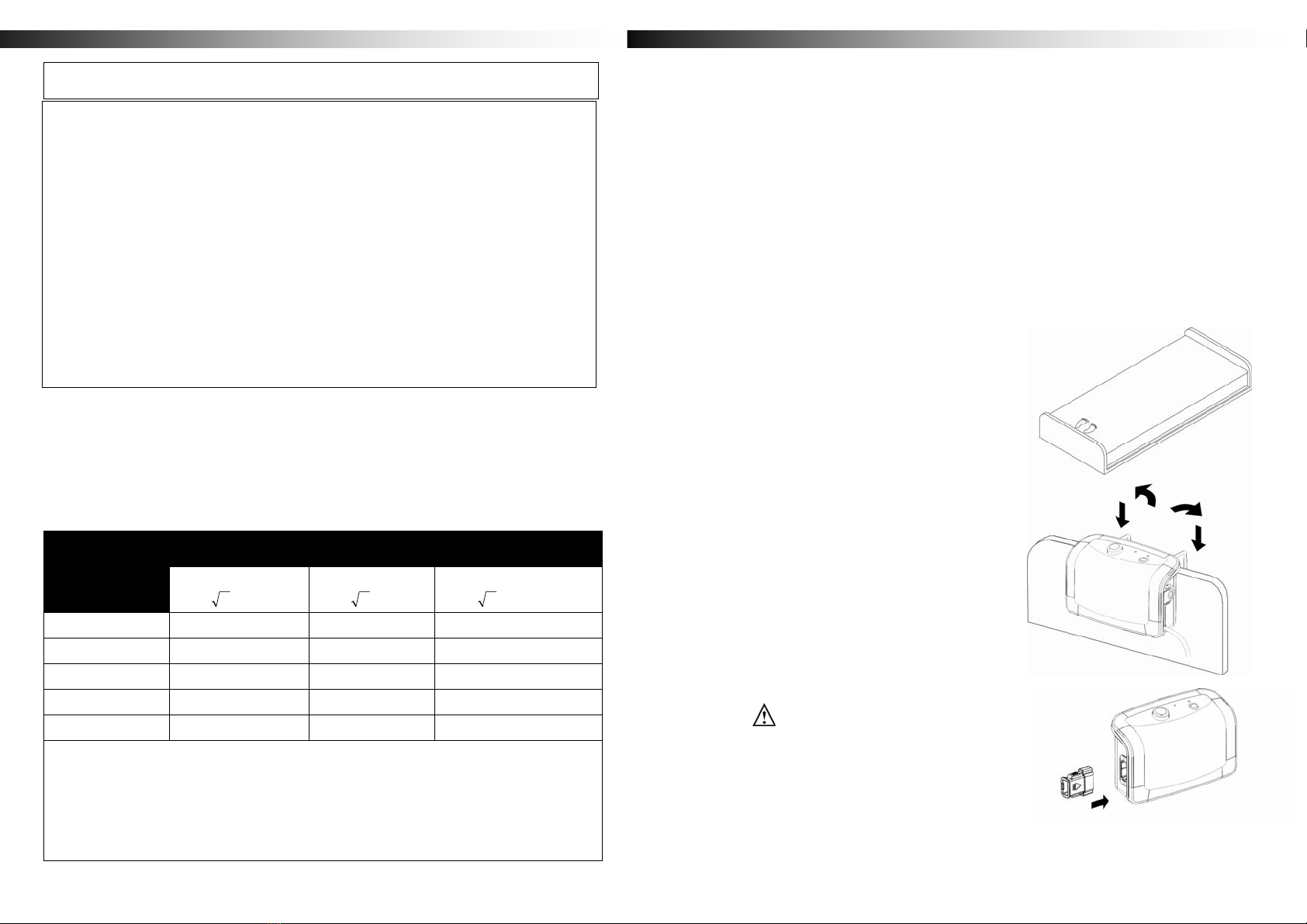

3.1 PUMP & MATTRESS INSTALLATION
1. Place the mattress or pad on top of a bed frame. Orient the mattress so that the
foot-markers on the mattress are situated towards
the end of the bed (where pump will be located).
2. Place the pump hangers over the bed railing at the
foot of the bed. Support the pump from the bottom
and turn the hangers outward (or inward) to secure
the pump against the railing.
If no bed railing is available, place the pump on a
flat, sturdy surface or on the floor, beneath the bed.
3. Connect the Quick Connector on the air hose (from
air mattress) to the pump unit Quick Connector
Slot. When you hear a "click", the connection will
be secured.
NOTE: Check and ensure the air hoses are
not kinked or tucked under the
mattress.
