AquaScape Ultraklean 2000 Instructions for use

www.aquascapeinc.com
Efficiently traps dirt
and debris and eliminates
green water
For Models:
•2000 (Item #95053)
•3500 (Item #95054)
INSTRUCTIONS & MAINTENANCE
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
T
R
O
I
S
A
N
S
A
3
ULTR AKLE AN™
POND FILTER

2☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
VISIT OUR
WEBSITE
DOWNLOAD A
FREE COPY OF
OUR CATALOG
3 Year Warranty
The UltraKlean™Pond Filter is guaranteed
for three years from date of purchase.
Proof of purchase required. Warranty
does not cover damage resulting from
negligent handling, misuse or lack of
reasonable maintenance or care. Warranty
is valid against defects due to material and the
company’s workmanship only. The sole obligation shall be to
replace the defective unit with a suitable replacement unit. Units
should be checked for proper operation prior to returning as
defective. Aquascape Inc. or its affiliates are not liable for loss
or damage of any nature or kind, whether arising out of or from
the use of the product, defective or not defective. The warranty
does not cover the UV lamp or Quartz Sleeve which may need
to be replaced to optimize performance. See our Maintenance
section for instructions on care and installing replacement parts.
☎ Contact Us
For more information about our company or products,
please visit our website at www.aquascapeinc.com or
call (US) 1-866-877-6637 (CAN) 1-866-766-3426.
Thank you for choosing the
UltraKlean™Pond Filter. At Aquascape,
our goal is to supply our customers
with the best-valued products in water
gardening. We hope you enjoy your
purchase. Thank you for choosing
Aquascape. Your Paradise. Our Passion.®
Table of Contents
Introduction …………………………………………… 3
Safety Information……………………………………… 3
Installation ……………………………………………… 4
Operation and Maintenance ………………………… 7
Troubleshooting……………………………………… 11
Contents and Spare Parts ………………………… 12
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
T
R
O
I
S
A
N
S
A
3
ULTRAKLEAN™
POND FILTER

UltraKlean™Pond Filter Specs
Model Number 2000 3500
Item Number #95053 #95054
Average Pond Size Recommendation 2,000 US gallons 3,500 US gallons
Maximum Flow Rate 2,700 GPH 5,200 GPH
Minimum Flow Rate 1,000 GPH 2,000 GPH
Recommended Pumps
AquaForce®Pumps: 1000, 1800 & 2700;
AquaJet®1300 & 2000;
Ultra™Pump 1100, 1500, & 2000
AquaForce®Pumps:
2700, 3600 & 5200;
Ultra™Pump 2000
UV Wattage 14 W 28 W
Power Cord Length 20 ft 20 ft
Discharge Hose Diameter 1”, 1.25”, 1.5” 1”, 1.25”, 1.5”
3
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Introduction
The Aquascape UltraKlean™Pond Filter with UV and
integrated electronic bulb-saver adjustment provides pond
owners with optimum water conditions and crystal-clear pond
water. The unique design utilizes small plastic UltraKlean™
BioBalls™instead of sponges, maximizing efficient mechanical
and biological filtration and minimizing maintenance on the
filter. The UltraKlean’s simple-to-use cleaning feature allows for
the unit to be backwashed in less than five minutes without
opening the canister or getting your hands dirty.
This instruction manual will guide both the installation of your
filter and the recommended maintenance procedures to
ensure long-term effectiveness.
Safety Information
WARNING: Risk of electric shock –
This filter has not been approved for use
in swimming pool or marine areas.
WARNING: To provide continued protection against
risk of electric shock, connect to properly grounded,
ground fault circuit interrupter (GFCI) outlets only,
using the following guidelines:
(A) This filter is weatherproof, but it is not designed
to be submersed in the water.
(B) Have a qualified electrician install a properly
grounded receptacle outlet, acceptable for outdoor
use and protected from snow and rain. If possible
locate the outlet or filter so the 20 ft. filter cord will
reach the outlet without an extension cord.
(C) Inspect cord for damage prior to use.
(D) If an extension cord is required, make sure
it is rated for outdoor use.
(E) Any wiring of pumps should be performed by a
qualified electrician to maintain warranty, user-safety,
and code-compliance.
(F) To reduce risk of electrical shock, all wiring and
junction connections should be made per local
codes. Requirements may vary depending on
usage and location.
(G) The power cable
should be protected
at all times to
avoid being cut or
punctured.
(H) Never handle
power cords
with wet hands.
(I) Unplug filter at
receptacle outlet
when not in use.
(J) Do not remove cord
and strain relief. Do
not connect conduit
to filter.

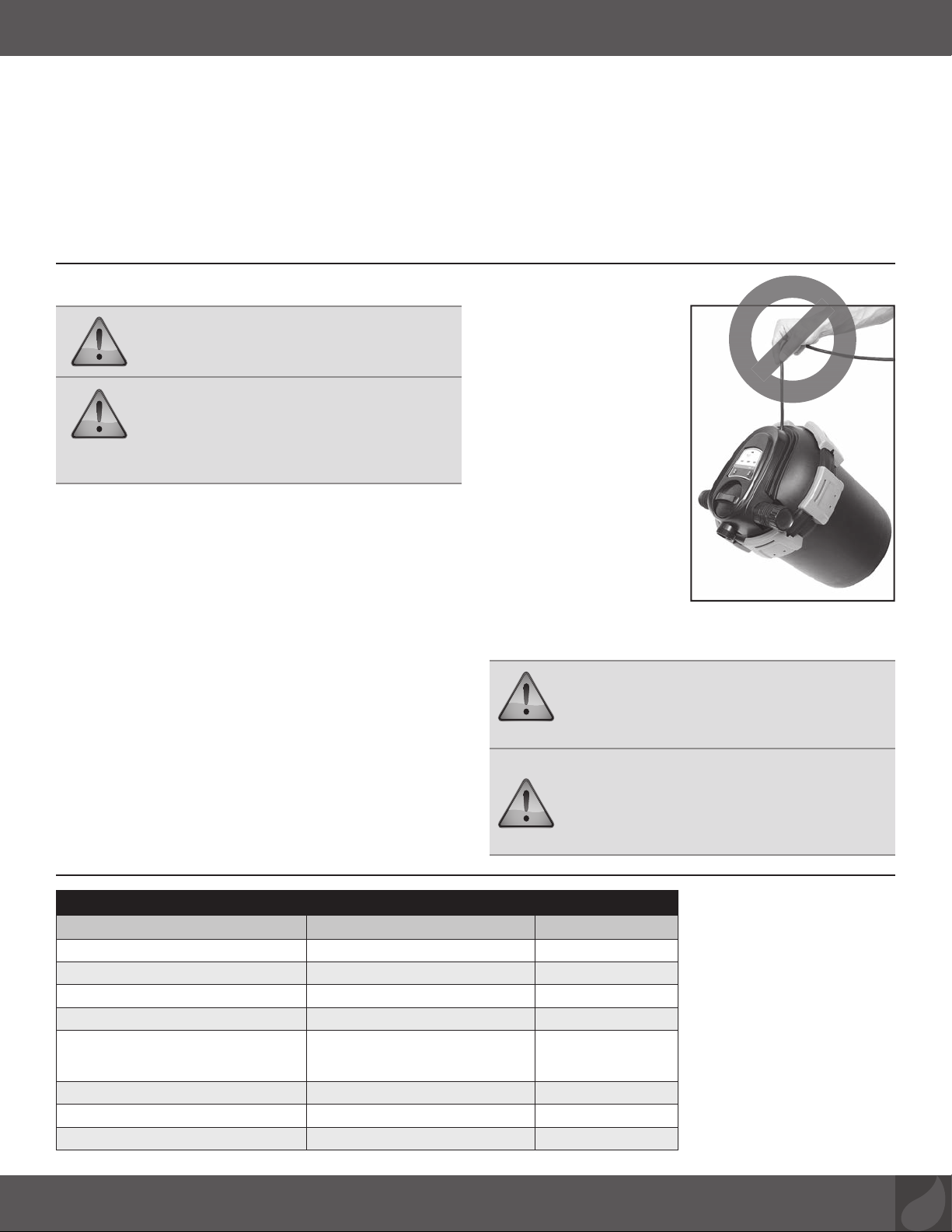

(K) Do not use power
cable to lift the filter.
WARNING: UV SAFETY – A small LED indicator
on the control panel will glow when the filter is
completely assembled and the UV light is turned on.
CAUTION: Never override the internal UV safety
switch when the filter is disassembled as this
could activate the UV light. Direct exposure
to UV light can damage eyes and skin.
UltraKlean™Pond
Filter Specifications
• Input Voltage: 120V AC
• Input Frequency: 60 Hz
• For outdoor or indoor use
• Thermally protected
• This filter has been
evaluated for use with
water only

4☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
FOR MORE
INFORMATION
Installation
• Use only in fully assembled state, and make sure that all
clips securing the filter top to the base are completely
snapped down into the closed position before turning on
the pump. See page 6 for more information.
• The UV lamp and quartz sleeve are fragile. Please inspect
for any signs of damage prior to installing, and check to
make sure quartz sleeve is threaded tightly.
NOTE: Do not touch UV lamp with bare hands as the oil from
skin may damage the bulb performance. Make sure
there is no moisture inside the quartz sleeve or on
the bulb prior to operating. Inspect area around the
ballast for any water that may have collected and remove.
• The filter is weatherproof, but it is not designed
to be submerged into the pond. Submerging
the Pond Filter could cause electric shock
and will void the product warranty.
with AquaForce®Pond Pump
with AquaJet™Pump with Ultra™Pump
• If located in a cold freezing climate, remove
Pond Filter in winter months. Drain the filter
completely and store in a frost-free location.
• Do not filter hazardous materials or liquids such as oil,
saltwater or organic solvents.
• Do not block or restrict the filter discharge.
See page 7 for more information.
• Products returned must be cleaned, sanitized, or
decontaminated as necessary prior to shipment. This
will ensure that employees will not be exposed to health
hazards in handling said material. All applicable laws and
regulations shall apply.
IMPORTANT: Aquascape, Inc. is not responsible for losses,
injury, or death resulting from a failure to
observe these safety precautions or misuse/
abuse of filters, pumps, and other equipment.
Typical Installation
IMPORTANT! It is recommended that the pump not
be positioned in the deepest area of the pond. This
will protect the fish by preventing the pond from
completely draining in the case of a leak in the plumbing or filter.
Bricks or stones can be used, if needed, to raise the pump up
from the bottom of the pond.

Filtered water
Pump
By-Pass water
2-Way Flow
Control Valve (#88005)
5
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Pump Recommendation
• The Aquascape
AquaForce®Pond
Pump is ideal for use
with the UltraKlean™
Pond Filter. The
AquaForce®Pond
Pump pre-filter cage
allows for the pump
to be submerged
directly in the pond
and reduces filter
maintenance by preventing larger debris from reaching the
UltraKlean™Pond Filter. Other in-pond pump makes and
models can also be used.
AquaForce®Pond Pump
• Before lowering the lid and UV assembly into the canister,
inspect the O-Ring in the top of the canister to be sure the
O-Ring and recessed area the O-Ring sits in is clean and
free of any debris which could cause a water leak. Silicone
oil can also be used, if needed, to help grease the O-Ring.
IMPORTANT: Make sure the O-Ring is fully
seated in the groove around the entire
canister before attaching the lid.
2000 and 2 boxes for
UltraKlean 3500).
• Fill the canister about
half way with water.
The water will allow the
UltraKlean™ BioBalls™to
shift around the UV tube,
making installation of the
UltraKlean™Pond Filter
lid quick and easy.
• The UltraKlean™Pond
Filter includes UltraKlean™
BioBalls™ that must be
removed from their bags
prior to use.. Additional
UltraKlean™ BioBalls
(#95055) can be added to
increase biological filtration if
desired (1 box for UltraKlean
• When pumping 100% of pond water through a pressurized
pond filter, you will experience a reduction in flow,
especially when using larger water pumps. The optional
2-Way Flow Control Valve (Item #88005) will allow you to
achieve the following:
1. Optimize contact time between UV lamp and water
flowing through the filter.
2. Minimizing flow loss when using large pumps.
• The UltraKlean™Pond Filter is designed to be located
outside the pond. We recommend placing it in a location
that is easy to hide as well as accessible for maintenance.
The UltraKlean™Pond Filter can be set on level ground or
buried up to 1” below the clips on the canister to help hide
the filter.

NOTE: The lid clips may require force in order for
the lower portion of the clip to lock securely to place.
6☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
• Do not use lid clips to lift the UltraKlean™Pond Filter. This
could damage the clips. Instead lift the unit from under the
lip of the canister, gripping the canister lip in between any
of the clips.
• The UltraKlean™Pond Filter includes
three plumbing ports:
• In – Pipe from pump
• Out – Pipe back to pond
• Wash – Connection to backwash
• Fittings should be hand-tightened and installed
with the flat rubber gaskets (in each fitting) to
achieve leak-free seals.
Filtered Water
OUT
Backwash
OUT
Pond Water
IN
• Carefully align the indented lid
clamping spots with the clips
on the canister, making sure
that the tab on the lid lines up
with the tab on the tank. This
will allow for easy removal of
the lid. Once aligned, close
all the lid clips tightly. This
will seal the UltraKlean Pond
Filter lid to the canister.

1
4
2
1½”
1¼”
1”
Hosetail ready for 1” tubing
1½”
1¼”
CUT
HERE
REMOVE
Hosetail ready for 1¼” tubing
1Water inlet
diffuser evenly
distributes debris
2UltraKlean™BioBalls™
provides efficient, non-
clogging biological &
mechanical filtration
3Water passes around
the UV light, providing
optimum contact
time, maximizing the
efficiency of the UV
clarifier.
4Filtered water
1½”
CUT
HERE
REMOVE
Hosetail ready for 1½” tubing STAINLESS STEEL
HOSE CLAMP
1½”
Kink-Free
Tubing
Installation of stainless steel hose clamp
3
7
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Due to the wide variety of different tubing/hose measuring
standards used throughout the pond industry, Aquascape
has included different sized tapered hose fittings with your
new filter. Select the fitting that best fits your new or current
tubing/hose.
We recommend putting the fitting on the filter before
attaching the tubing/hose. Once the fitting is in place, attach
the tubing/hose onto the fitting with a twisting motion,
pushing it into place. In some instances the tubing/hose
may be tight and difficult to use with hose fitting barbs. If
this is the case, we recommend heating the hose with the
use of a hair dryer or simply dipping the hose for a few
seconds in very hot water. Lubrication can also be used; we
recommend silicone grease or olive oil.
• Select the Multi-Hose Adapter fitting that best fits your new
or current tubing/hose. It is recommended to use as large
of a diameter of tubing as possible in order to achieve
maximum water flow. (up to 1½ inch diameter).
• If using a pipe diameter larger than the smallest section
of the Multi-Hose Adapter, trim off the smaller sections to
avoid flow restriction (see below).
• After completing the plumbing, plug the pump and the
UltraKlean™Pond Filter into an outlet that is protected by
a ground fault circuit interrupter (GFCI). Once the pump is
running and water is circulating through the UltraKlean™
Pond Filter, check for any fitting leaks where the external
connections are made. Since the filter is located outside
the pond, even a small leak must be corrected.
NOTE: Do not use tools to attach the fittings.
Operation and Maintenance
• The following diagrams illustrate the flow of water during
the “Filtration” setting and the flow of water during the
“Backwash” setting.
Water Flow
During Filtration
• We recommend using a hose clamp (not included) to
secure tubing onto the fitting.

3
1
2
8☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
Water Flow During Backwash
1Backwash swirl
diffuser churns the
UltraKlean™BioBalls™
2Debris is separated from
the UltraKlean™BioBalls™
3Debris discharges
during backwash
“Clean” indicator
light reminds you
to backwash
“Select UV Time”
button to choose
operating time
“Reset Clean”
button after
backwash
UV light
“on” time
6 hr
12 hr
24 hr
UltraKlean™Pond Filter Biological Start-Up
• The biological filtration process is nature’s way of breaking
down fish waste and other pond debris into harmless by-
products. To be successful, allow anywhere from three to
six weeks for biological filtration to be fully functional. The
pump supplying water through the UltraKlean™Pond Filter
should be operated 24 hours a day in order to maintain the
biological function of the filter.
Filter Cleaning
• The “CLEAN” indicator light will illuminate to remind you
to backwash the filter (approximately once every two
weeks). It takes only a few minutes to clean, and there is
no need to open your filter at this time. You can backwash
the filter more often if you notice the water flow from the
filter slow down. Press the “RESET” button once you have
completed the cleaning operation.
Backwashing the UltraKlean™Pond Filter
1. Unplug or shut off power to pump before beginning
backwash process.
2. Remove the Backwash Cap from the port on the lid of the
filter.
Note: it is normal for a small flow of water to discharge
out the backwash port once the Backwash Cap is
removed. Remember to reinstall the Backwash Cap
and flat rubber gasket once the backwash has been
completed.
3. Attach a section of tubing to the backwash port using
a Multi-Hose Adapter. The backwashed water can be
discharged to an area of your yard or garden. This
nutrient-rich waste makes for an excellent fertilizer.
4. Rotate the backwash valve 90 degrees counter
clockwise to the “CLEAN” or backwash position.
This valve can be a little stiff to turn, especially if
it hasn’t been moved in awhile.
“UV Clarifing” light
indicates when the
UV Bulb is on/off

9
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
UV Operation
The UltraKlean™Pond Filter with UV prevents/eliminates
single-celled algae commonly referred to as green water.
The UltraKlean™Pond Filter includes a bulb saver timer
feature that extends the life of the UV bulb by allowing you
to set the operating time for the bulb based on the water
quality conditions in the pond.
• Setting the UV Timer – If the pond water has a planktonic
algae bloom (green water) then use the “Select UV Time”
button to set the UV timer to the 24 hr setting (always
on). In general the cleaner and clearer the pond water, the
less the UV light needs to be operated. Once the green
water is cleared you can reduce the UV timer to the 12 hr
setting (on for 12 hours/off for 12 hours) or the 6 hr setting
(on for 6 hours/off for 18 hours). If you notice the green
water beginning to reappear, you can increase the UV light
operation time until the green water clears.
• Bulb Life – For effective clarification, the UV bulb should
be replaced after 12 months of continuous use when
operated on the 24 hr setting. The bulb saver feature can
extend the life of the bulb up to 2 years when operating
on the 12 hr setting or 4 years when operating on the 6 hr
setting. Please note: even though the UV bulb still emits
light, it may have lost its effectiveness at clarifying if the
recommended operating duration has been exceeded.
• Cleaning/Replacing the Quartz Tube – A dirty quartz
tube will reduce the effectiveness of the UV bulb. Debris
and mineral deposits can be cleaned using a mild acid
like white vinegar or a non-abrasive calcium, lime or rust
remover with a soft bristled brush or sponge.
3. Remove the set screw holding the UV light tube in place
under the UV Ballast. Please note: use a properly-sized
Phillips screw driver small enough to grip the set screw.
4. Lift the UV light tube cover up to remove it and expose
the Quartz Sleeve.
2. Once the clips are released, use the lid and tank tabs to
gently lift the lid assembly free from the canister. The lid
may be difficult to lift due to the pressure inside the filter.
Loosening one of the plumbing fittings will reduce the
pressure, making it easier to remove the lid.
NOTE: Do not use tools which might crack the handle.
NOTE: The valve assembly can be removed
from the lid for cleaning and lubrication with
silicone grease. We recommend doing this
if the valve becomes very stiff to turn.
4. Plug in or restore power to pump.
5. Backwash approximately 1-3 minutes depending on how
dirty the filter is, or until the water begins to come out
clear.
6. Unplug or turn off power to pump. Remove backwash
hose and replace with Backwash Cap. The Backwash
Cap should be hand-tightened and installed with the flat
rubber gaskets to achieve a leak-free seal. Turn the valve
90 degrees clockwise to the “RUN” position.
7. Plug in or restore power to pump. Press the “RESET-
CLEAN” button once you have completed the cleaning
operation.
To access the
Quartz Tube:
1. Unplug both
the pump and
the UltraKlean™
Pond Filter.

10 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
5. The Quartz Sleeve can now be accessed for cleaning
or replacement.
6. If replacing or removing the Quartz tube remove the
threaded plastic collar that locks the Quartz Sleeve over
the water-tight seal and remove the quartz tube.
NOTE: Do not touch UV bulb with bare hands,
as the oil from skin will reduce the bulbs
performance and lifespan.
5. Carefully remove the Control Board with attached UV bulb
from the lid by pulling STRAIGHT-UP, making sure not to
break the UV bulb.
Changing the UV Bulb
1. Always unplug both the pump and the
UltraKlean™Pond
Filter before
releasing the lid
clips to service the
filter.
2. Remove the plastic
cover surrounding
control panel. The
panel should be
removed without tools.
3. Inspect area around the base of the control panel before
removing and drain any water that has collected around
this area from rainfall.
4. Rotate the Electronic Control Board counter-clockwise
to disengage the control board from the lid.

11
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
6. Grip the base of the UV bulb and pull it free from the
four-pronged socket.
7. Replace UV bulb in reverse to the order it was removed.
• Use a clean lint free cloth to wipe off any dirt or smudges
on the bulb prior to reinstalling the Control Panel into the
lid of the filter. Also, make sure there is no standing water
or moisture inside the quartz sleeve or on the bulb prior
to reassembly.
• Winter Storage – If your pond is subject to freezing, The
UltraKlean Pond Filter should be shut down and stored
indoors or in a frost-free location. If you’ve buried the
canister body we recommend removing it from the ground
to avoid possible damage. When disconnecting the tubing
from the filter, the threaded fittings should be removed
without the need for any tools (be careful not to lose the
flat rubber washers).
Troubleshooting
Reduced Water Flow
• All pressure filters even when new and clean will reduce
water flow from pump by approximately 50%. It is
recommended to use the largest diameter tubing possible
(up to 1½ inch diameter) in order to achieve maximum
water flow rates.
• Make sure to trim off smaller sections of multi-hose
adapter to avoid flow restriction. See page 7 for more
information.
• The UltraKlean™ BioBalls™could be clogged with debris
and require a backwash cleaning.
• Pump or plumbing may be clogged. It may be necessary
to clean the pump cage screen and impeller.
UV Light is Not On
• Cycle timer is not set to the 6 hr/12 hr or 24 hr setting
• Power to the UltraKlean™Pond Filter has been lost. Check
to be sure it’s plugged in and the ground fault breaker is
not activated.
• UV internal bulb connection may be loose. Disengage the
UltraKlean Pond Filter ballast, and check to make sure the
UV bulb’s four-pronged base is seated securely into the
receptacle inside the lid. See page 10 for more information.
Also, when replacing the quartz sleeve, be sure the collar
is snug as tightening the collar activates the safety switch
for the UV light.
• UV bulb could be beyond its life expectancy.
Replace UV light.

Included Fittings
3
9
1
4
5
5
6
2
8
x 6
No. Item number/description No. Item number/description
1. 95030 14W High Output UV Bulb G2 1. 95031 28W High Output UV Bulb G2
2. 95078 Quartz Sleeve G2 (For 14W UV) 2. 95079 Quartz Sleeve G2 (For 28W UV)
3. 95056 Electronic Control Board & Ballast Kit G2 3. 95057 Electronic Control Board & Ballast Kit G2
4. 95081 Canister body with lid clips 4. 95082 Canister body with lid clips
5. 95055 Extra UltraKlean™BioBalls™(qty 250) 5. 95055 Extra UltraKlean™BioBalls™(qty 250)
6. 95080 Canister O-Ring Kit 6. 95080 Canister O-Ring Kit
7. 95083 Fitting Kit 7. 95083 Fitting Kit
8. 95102 Clip Kit (6 Clips and Axles) 8. 95102 Clip Kit (6 Clips and Axles)
9. 95103 Valve Kit 9. 95103 Valve Kit
UltraKlean™Pond Filter 2000 Replacement Parts UltraKlean™Pond Filter 3500 Replacement Parts
12 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
1 x Backwash Cap
3 x 1”, 1¼”, 1½”
Multi-Hose Adapter
(Aquascape)
3 x 1”, 1¼”, 1½”
Multi-Hose Adapter
(North American
Standard)
Contents & Spare Parts
For more information about our company or products, please visit our website at
www.aquascapeinc.com or call us at (US) 1-866-877-6637 (CAN) 1-866-766-3426
©2014 Aquascape, Inc. • All Worldwide Rights Reserved
95084.11326

www.aquascapeinc.com
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
T
R
O
I
S
A
N
S
A
3
Débarrasse les bassins
des proliférations
d’algues d’eau verte
inesthétiques
Pour les modèles :
•2000 (article no 95053)
•3500 (article no 95054)
INSTRUCTIONS ET ENTRETIEN
ULTR AKLE AN™
POND FILTER

14 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
Merci d’avoir choisi UltraKleanMD
Pond Filter. Chez Aquascape, notre
but est de fournir à nos clients des
produits de la plus haute qualité pour le
jardinage aquatique. Nous espérons que
vous aimerez votre achat et nous vous
remercions d’avoir choisi Aquascape.
Votre paradis. Notre passion.MD
Table des matières
Introduction ………………………………………… 11
Renseignements de sécurité ……………………… 12
Mode d’emploi ……………………………………… 12
Fonctionnement et entretien ……………………… 14
Diagnostic des pannes……………………………… 16
Pièces de rechange ………………………………… 16
VISITEZ NOTRE
SITE WEB
EFFECTUEZ UNE
RECHERCHE
DANS NOTRE
CATALOGUE
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
T
R
O
I
S
A
N
S
A
3Garantie de trois ans
UltraKleanMD Pond Filter pour plan d’eau a
une garantie de trois ans à partir de la date
d’achat. Une preuve d’achat est exigée.
La garantie ne couvre pas les dégâts
résultant de la négligence de manutention,
d’une mauvaise utilisation, ou de l’entretien
ou de soins défaillants. La garantie est
valable contre les défauts dans les matériaux et
les défauts de fabrication seulement. Le remplacement de l’unité
défectueuse par une unité de rechange appropriée sera la seule
obligation. Les unités devront être vérifiées afin de s’assurer de
leur bon fonctionnement avant de les retourner en tant qu’unité
défectueuse. Aquascape, Inc. ou ses sociétés affiliées ne sauraient
être tenues responsables de la perte ou des dommages, de
quelque nature qu’ils soient, résultant de l’utilisation du produit,
qu’il soit défectueux ou non. La garantie ne couvre pas la lampe
UV ou la douille de quartz, qui doivent être remplacées pour
optimiser la performance. Voir notre section Entretien pour les
consignes d’entretien et la pose des pièces de rechange.
☎ Nous joindre
Pour plus de renseignements au sujet de notre société ou de nos
produits, veuillez visiter notre site Web au www.aquascapeinc.com
ou téléphonez sans frais au 1 866 766 3426, au Canada, ou au
1 866 877 6637, aux États-Unis.
ULTRAKLEAN™
POND FILTER

Spécifications clarificate ur UltraKleanMC
Numéro de modèle 2000 3500
Numéro d’article No95053 No 95054
Taille de bassin moyenne recommandée 7 571 litres 13 249 litres
Débit maximal 10 221 l/h 19 684 l/h
Débit minimal 3 785 l/h 7 570 l/h
Pompes recommandées
Pompes AquaForceMD : 1000, 1800 et 2700;
Pompes AquaJetMD : 1300 et 2000;
Pompes Ultra™ : 1100, 1500 et 2000
Pompes AquaForceMD :
2700, 3600 et 5200;
Pompes Ultra™ : 2000
Puissance de la lampe UV 14 W 28 W
Longueur câble d’alimentation 6,1 m 6,1 m
Diamètre du tuyau d’évacuation 2,5 cm, 3,2 cm, 3,8 cm 2,5 cm, 3,2 cm, 3,8 cm
15
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Introduction
Le système de filtration pour bassin Aquascape UltraKleanMC
avec rayons UV et un ajustement intégré permettant
d’économiser la lampe, assure aux propriétaires de bassin
de maintenir une eau cristalline, claire et en excellente
condition. Le design unique utilise des petites BioBallsMC
UltraKleanMC plutôt que des éponges, réduisant l’entretien
nécessaire et maximisant une filtration mécanique et
biologique. La fonction de nettoyage simple à utiliser
d’UltraKlean permet à l’appareil d’être rincé à contre-courant
en moins de cinq minutes sans avoir à ouvrir la boîte filtrante
ou à vous salir les mains.
Ce manuel d’instructions vous guidera à la fois pour la
pose de votre filtre et pour les procédures d’entretien
recommandées pour assurer une efficacité à long terme.
Renseignements de sécurité
AVERTISSEMENT : Risque de chocs électriques -
Ce filtre n’a pas été approuvé pour l’utilisation
en piscine ou en zones marines.
AVERTISSEMENT : Pour s’assurer une protection
continue contre les risques de chocs électriques,
raccorder uniquement aux prises adéquates, au
disjoncteur de fuite de terre (GFCI), en suivant les
instructions suivantes :
(A) Ce filtre est insensible aux intempéries, mais n’est pas
conçu pour être immergé dans l’eau.
(B) Faites installer par un technicien qualifié une prise à la
terre adéquate qui convient pour l’utilisation extérieure
et protégée de la neige et de la pluie. Si possible, situer
la prise ou le filtre de façon à ce que le câble du filtre de
6 m (20 pi) atteigne la prise sans l’aide d’une rallonge.
(C) Avant utilisation, vérifier que le câble n’est
pas endommagé.
(D) Si une rallonge est nécessaire, assurez-vous qu’elle
convienne à un usage extérieur.
(E) Pour assurer la conformité au code, la sécurité des
utilisateurs et la validité de la garantie, tout câblage de
pompes doit être réalisé par un électricien qualifié.
(F) Pour réduire les risques de chocs électriques, tout
câblage et raccord de jonction devrait être réalisé
conformément à la réglementation locale en vigueur.
Les exigences peuvent varier en fonction de l’usage
et de l’emplacement.
(G) Le câble d’alimentation
devrait être protégé en
permanence afin d’éviter
les perforations, les
entailles, les frottements
et les abrasions.
(H) Ne jamais tenir un
cordon d’alimentation
avec des mains
mouillées.
(I) Débrancher le filtre de
la prise quand il n’est
pas utilisé.
(J) Ne pas enlever le cordon
et le serre-câble. Ne pas
raccorder la canalisation
au filtre.
(K) Ne pas utiliser le câble d’alimentation pour soulever le filtre.
AVERTISSEMENT: Sécurité UV - Un petit hublot de contrôle
sur le ballast situé à proximité du câble d’alimentation
devient rouge lorsque l’équipement est complètement
assemblé et que la lumière UV est allumée.
AVERTISSEMENT: Ne jamais outrepasser les interrupteurs
internes de sécurité UV lorsque l’équipement est
désassemblé, car cela pourrait activer la lumière
UV. Une exposition directe à la lumière UV peut
entraîner des dommages aux yeux et à la peau.
Spécifications pour
filtreur pour bassin
UltraKleanmc
• Tension d’entrée:
120 V CA
• Fréquence d’entrée:
60 Hz
• Pour utilisation extérieure
ou intérieure.
• Protection thermique
• Ce appareil a été évalué
pour une utilisation avec
de l’eau seulement.

16 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
POUR DAVANTAGE DE
RENSEIGNEMENTS
Installation
• Utiliser uniquement lorsque totalement assemblé,
et assurez-vous que toutes les pinces fixant la partie
supérieure à la partie inférieure sont bien fixées dans la
position fermée avant de mettre la pompe en marche.
Pour de plus amples informations, voir page 6.
• La lampe UV et la douille en quartz sont fragiles. Avant
installation, veuillez vérifier qu’il n’y a aucun signe de
dommages.
NOTE : Ne pas toucher la lampe UV à mains nues, la
graisse de la peau pouvant réduire la performance
de la lampe. Avant fonctionnement, vérifier qu’il
n’y a pas d’humidité à l’intérieur de la douille en quartz ou
sur la lampe. Inspectez la zone autour du ballast pour vérifier
qu’il n’y a pas d’eau dessus et éliminez-la au besoin.
• Le filtreur est insensible aux intempéries, mais n’est
pas conçu pour être plongé dans le bassin. Immerger
le filtreur pour bassin pourrait causer un choc
électrique et rendra nulle la garantie du produit.
avec la pompe pour
bassin AquaForceMD
avec la pompe AquaJet MC avec la pompe UltraMC
• Si vous vivez dans un climat sujet au gel, enlever
l’équipement pendant l’hiver, le drainer et
l’entreposer dans un lieu à l’écart du gel.
• Ne pas filtrer de produits ou de matériaux dangereux, tels
que le pétrole, l’eau salée ou les solvants organiques.
• Ne pas bloquer ou restreindre le débit de l’équipement.
Pour de plus amples informations, voir page 7.
• Avant l’envoi, les produits retournés doivent
obligatoirement être nettoyés, désinfectés ou
décontaminés. Afin de veiller à ce que les employés ne
soient pas exposés à des risques pour la santé lors du
maniement dudit matériel. Toutes lois et tous règlements
en vigueur doivent s’appliquer.
IMPORTANT ! La compagnie Aquascape
n’est pas responsable en cas de pertes,
de blessures ou de mort résultant d’un
manque de respect de ces mesures de sécurité, d’un
mésusage ou d’une mauvaise utilisation d’un des
filtres, des pompes ou de tout autre équipement.
Installation standard
IMPORTANT! It is recommended that the pump not
be positioned in the deepest area of the pond. This
will protect the fish by preventing the pond from
completely draining in the case of leak in the plumbing or filter.
Bricks or stones can be used, if needed, to raise the pump up off
the bottom of the pond.

Eau filtrée
Pompe
Eau dérivée
Régulateur de
débit à 2 voies
17
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
• Avant d’abaisser le couvercle et l’assemblage UV dans
la boîte, inspecter le joint torique dans le haut de la boîte
pour être sûr que le joint torique et la zone en retrait dans
laquelle il se trouve est propre et libre de tout débris qui
pourrait provoquer une fuite de l’eau. Une huile à base
de silicone peut également être utilisée si nécessaire pour
aider à graisser le joint torique.
IMPORTANT ! Assurez-vous que le joint torique
soit bien en place dans la rainure sur la totalité du
rebord de la boîte avant d’attacher le couvercle.
Pompes recommandées
• L’Aquascape et la
pompe pour étang
AquaForceMD sont
idéales pour être
utilisées avec le
filtreur pour étang
UltraKleanMC. La
cagé de pré-filtration
de la pompe pour
étang AquaForceMD
permet à la pompe d’être submergée directement en
empêchant les plus gros déchets d’atteindre la pompe
de filtration pour étang UltraKleanMC. D’autres modèles et
marques de pompes pour étangs peuvent également être
utilisées.
Pompe de bassin AquaForceMD
• Si vous pompez la totalité de l’eau d’un bassin en la
faisant passer à travers un filtre de bassin sous pression,
vous constaterez une réduction du débit, spécialement
si de grosses pompes à eau sont utilisées. Le régulateur
de débit à 2 voies en option (vendu séparément) vous
permettra d’obtenir les résultats suivants :
1. Optimisation de la durée de contact entre le filtre et
l’eau coulant à travers le filtre.
2. Réduction au minimum des pertes de débit dues
à l’utilisation de grosses pompes.
• Le filtreur pour étangs UltraKleanMC est conçu pour être
placé à l’extérieur de l’étang. Nous recommandons un
endroit où il est facile de le dissimuler et facile d’y accéder
pour l’entretien. Le filtreur pour étangs UltraKleanMC peut
être placé au niveau du sol ou enfoui jusqu’à 2,5 cm du
niveau des pinces afin de mieux le dissimuler.
• Remplir la boîte jusqu`à
environ la moitié avec de
l’eau. L’eau permettra aux
BioBallsMC UltraKleanMC
de se déplacer autour
du tube UV, facilitant
l’installation du couvercle
du filtreur pour étangs
UltraKleanMC.
• Le filtreur pour étangs
UltraKleanMC inclut des
BioBallsMC. Des BioBallsMC
UltraKleanMC peuvent être
ajoutées pour améliorer la
filtration biologique 1 boîte
pour UltraKlean 2000 et
2 boîtes pour UltraKlean
3500, référence n° 95055

18 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
SORTIE SORTIEENTRÉE
• Ne pas utiliser les pinces du filtreur pour étangs
UltraKleanMC pour le soulever. Cela pourrait endommager
les pinces. Soulevez-le plutôt en le saisissant le rebord
du couvercle entre les pinces.
• Le filtreur pour étangs UltraKleanMC
comprend trois orifices de plomberie :
- Entrée Tuyau provenant de la pompe
- Sortie Tuyau en direction de l’étang
- Lavage Connection au lavage à contre-courant
• Les raccords devraient être serrés à la main seulement et
installés avec les joints plats en caoutchouc afin d’obtenir
des joints sans fuite. Pour qu’il n’y ait aucune fuite, les
raccords devraient être serrés à la main en insérant les
joints statiques en caoutchouc (dans chaque raccord).
Eau filtrée Lavage à
contre-courant
Eau de l’étang
• Alignez soigneusement les
points de serrage encochés du
couvercle avec les attaches sur
la boîte filtrante en vous assurant
que la languette sur le couvercle
est alignée avec la languette sur
le réservoir, et ce pour retirer
plus facilement le couvercle.
Ensuite, fermez toutes les pinces
du couvercle afin de fixer de
manière étanche le couvercle du
filtreur pour étangs UltraKleanMC.
REMARQUE : les attaches du couvercle peuvent nécessiter
d’exercer une certaine force pour que la partie inférieure
des attaches se mette en place et se verrouille.

1
4
2
3,8 cm
3,2 cm
2,5 cm
Embout de tuyau 2,5 cm
3,8 cm
3,2 cm
COUPER
ICI
ENLEVER
Embout de tuyau 3,2 cm
3,8 cm
COUPER
ICI
ENLEVER
Embout de tuyau 3,8 cm COLLIER DE SERRAGE
EN ACIER INOXYDABLE
3,8 cm
Tuyau
résistant
au pliage
Installation d’un collier de serrage en acier inoxydable
3
19
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
1Entrée d’eau
diffuse les débris
de manière égale
2Les BioBallsMC
UltraKleanMC
fournissent une
filtration biologique
et mécanique efficace
à l’abri du blocage
3Debris filtered prior
to entering UV
4Eau filtrée
• Après raccordement de la tuyauterie, brancher la pompe et le
filtreur pour bassin UltraKlean
MC
à une prise qui est protégée par
un disjoncteur de fuite de terre (GFI). Une fois que la pompe est
en marche et que l’eau circule à travers le filtreur pour bassin
UltraKlean
MC
, vérifier qu’il n’y ait aucune fuite de raccord là où
les raccordements externes ont été faits. Étant donné que le
filtre est placé en dehors du bassin, même une légère fuite doit
être corrigée.
NOTE : Ne pas utiliser d’outils pour
attacher les raccords.
Fonctionnement et entretien
• Les diagrammes suivants illustrent le flux de l’eau en
mode « Filtration » et le flux de l’eau en mode « Lavage
à contre-courant ».
Flux de l’eau lors
de la filtration
En raison du nombre de normes de mesure des tuyaux/
boyaux utilisés dans toute l’industrie des bassins,
Aquascape fournit votre nouveau filtre avec des raccords de
tuyau effilés et de différentes tailles. Choisissez le raccord qui
s’ajuste le mieux à votre tuyau/boyau actuel ou nouveau.
Nous recommandons de placer le raccord sur le filtre avant
d’attacher le tuyau/boyau. Une fois que le raccord est en
place, attachez le tuyau/boyau au raccord en le faisant tourner
pour le mettre en place. Dans certains cas, le tuyau/boyau
peut être étroit et difficile à utiliser en raison des cannelures
du raccord. Nous recommandons alors de chauffer le tuyau
à l’aide d’un sèche-cheveux ou tout simplement de plonger
le tuyau pendant quelques secondes dans de l’eau très
chaude. Il peut également s’avérer utile de lubrifier : nous
recommandons la graisse de silicone ou l’huile d’olive.
• Choisir l’adaptateur multi-tuyaux en fonction du diamètre
du tube que vous utilisez. Il est recommandé d’utiliser un
diamètre de tube aussi large que possible (jusqu’à 3,8 cm
de diamètre) afin d’obtenir un débit d’eau maximal.
• Si vous utilisez un diamètre de tuyau plus large que la
plus petite section de l’adaptateur multi-tuyaux, éliminer les
plus petites sections pour éviter toute réduction du débit d’eau.
• Nous recommandons l’utilisation d’un collier
(non inclus) de serrage.

3
1
2
20 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
Flux de l’eau lors de la filtration
1Le lavage à contre-
courant malaxe les
BioBallsMC UltraKleanMC
2Les déchets sont séparés
des BioBallsMC UltraKleanMC
3Les déchets sont
éliminés lors du lavage
à contre-courant
Voyant lumineux
« Clean » vous
rappelant
d’effectuer un
lavage à contre-
courant
Bouton «Select
UV Time» (choisir
la durée UV) afin
de choisir un
temps d’opération
Bouton « Reset
Clean » (réinitialiser)
après le lavage à
contre-courant
Nombre d’heures
pendant lequel
la lumière UV
est allumée
6 h
12 h
24 h
Processus biologique de filtration
de l’étang UltraKleanMC
• Le processus de filtration biologique est la façon dont
la nature réduit les déchets organiques des poissons et
les autres déchets de l’étang en résidus inoffensifs. Vous
devez prévoir de 3 à 6 semaines afin que le processus de
filtration biologique soit fonctionnel. La pompe doit fournir
de l’eau au filtreur pour étangs UltraKleanMC, 24 heures par
jour, afin de maintenir la fonction de filtre biologique.
Nettoyage du filtre
• Le voyant lumineux « CLEAN » s’illumine afin de vous
rappeler d’effectuer un nettoyage (approximativement une
fois par 2 semaines). Ça ne prend que quelques minutes
de nettoyer le filtre et vous n’avez pas besoin d’ouvrir le
filtre. Vous pouvez effectuer un nettoyage plus souvent
si vous remarquez que le flux d’eau ralentit. Appuyer sur
le bouton « RESET » après avoir complété le nettoyage.
Lavage à contre-courant du filtreur pour
étangs UltraKleanMC
1. Débrancher ou couper le courant à la pompe avant de
commencer procedure de lavage.
2. Retirer le bouchon de lavage à contre-courant sur le
couvercle du filtreur.
Remarque: il est normal pour un faible débit d’eau à
décharge sur le port de lavage une fois que le Cap
Backflush est retiré . Rappelez-vous de réinstaller le
joint en caoutchouc Backflush Cap et plat une fois que le
contre-lavage est terminé .
Fixer un tuyau à l’orifice de lavage à contre-courant en
utilisant un adaptateur multi-tuyaux. L’eau lavée à contre-
courant peut être déchargée vers votre jardin. Cette eau
remplie de nutriments constitue
un excellent engrais.
3. Effectuer une rotation de 90 degrés avec la valve dans le
sens antihoraire, jusqu’à la position « CLEAN » ou lavage
à contre-courant. Cette valve peut être un peu difficile à
tourner, particulièrement si elle ne l’a pas été récemment.
«Clarifing
UV» voyant
indique lorsque
l’ampoule UV
est allumé /
éteint
