INSTRUCTIONS & MAINTENANCE
ULTRAKLEAN™
POND FILTER

2
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
Thank you for choosing the Aquascape
UltraKlean™Pond Filter. At Aquascape, we
connect people to water the way nature intended.
Since 1991, we’ve been creating and field-testing
water features in order to provide you with the
most reliable products and best value in the water
gardening industry.
TABLE OF CONTENTS
Introduction ………………………………… 2
Contents……………………………………… 3
Safety Information …………………………… 3
Specifications Chart ………………………… 4
Installation …………………………………… 4
General Maintenance ……………………… 7
Winter Application ……………………………10
Troubleshooting ………………………………10
Replacement Parts …………………………11
Warranty Information…………………………12
The Aquascape UltraKlean Pond Filter with UV and
integrated electronic bulb-saver adjustment provides
pond owners with optimum water conditions and crystal-
clear pond water. The unique design utilizes small plastic
UltraKlean BioBalls (#95055) instead of sponges, maximizing
efficient mechanical and biological filtration and minimizing
maintenance on the filter. The UltraKlean’s simple-to-use
cleaning feature allows for the unit to be backwashed in less
than five minutes without opening the canister or getting
your hands dirty.
This instruction manual will guide both the installation of your
filter and the recommended maintenance procedures to
ensure long-term effectiveness.
UltraKlean™
Pond Filter
☎Contact Us
For more information about our company or products,
please visit our website at aquascapeinc.com or
call US [phone] CAN [phone].
facebook.com/aquascapeinc
youtube.com/aquascape4
pinterest.com/aquascapeinc
instagram.com/aquascape_inc/
Find us on:

aquascapeinc.com |☎CAN [phone] |☎US [phone]
3
No. Description
1. UltraKlean Filter
2. Multi-Hose Adapter (Aquascape) (3)
3. Multi-Hose Adapter (North American Standard) (3)
4. Flat Rubber Gasket (6)
5. Backwash Cap
6. Discharge Shut-off Valve
Contents
Safety Information
WARNING: Risk of electric shock – This filter
has not been approved for use in swimming
pool or marine areas.
WARNING: To provide continued protection
against risk of electric shock, connect to
properly grounded, ground fault circuit
interrupter (GFCI) outlets only, using the
following guidelines:
(A) This filter is weatherproof, but it is not designed to be
submersed in the water.
(B) Have a qualified electrician install a properly grounded
receptacle outlet, acceptable for outdoor use and
protected from snow and rain. If possible locate the
outlet or filter so the 20 ft. filter cord will reach the
outlet without an extension cord.
(C) Inspect cord for damage prior to use.
(D) If an extension cord is required, make sure it is rated
for outdoor use.
(E) Any wiring of pumps should be performed by a
qualified electrician to maintain warranty, user safety,
and code compliance.
(F) To reduce risk of electrical shock, all wiring and
junction connections should be made per local codes.
Requirements may vary depending on usage and
location.
(G) The power cable
should be protected
at all times to
avoid being cut or
punctured.
(H) Never handle power
cords with wet
hands.
(I) Unplug filter at
receptacle outlet
when not in use.
(J) Do not remove cord
and strain relief. Do
not connect conduit
to filter.
(K) Do not use power
cable to lift the filter.
WARNING: UV SAFETY - A small LED indicator
on the control panel will glow when the filter
is completely assembled and the UV light is
turned on.
WARNING: Never override the internal UV
safety switch when the filter is disassembled as
this could activate the UV light. Direct exposure
to UV light can damage eyes and skin.
1
5
2
3
4
6

4
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
• Use only in fully assembled state, and make sure that all
clips securing the filter top to the base are completely
snapped down into the closed position before turning on
the pump.
• The UV lamp and quartz sleeve are fragile. Please inspect
for any signs of damage prior to installing, and check to
make sure quartz sleeve is threaded tightly.
WARNING: Do not touch UV lamp with bare
hands as the oil from skin may damage the
bulb performance. Make sure there is no
moisture inside the quartz sleeve or on the
bulb prior to operating. Inspect area around the ballast
for any water that may have collected and remove.
• The filter is weatherproof, but it is not designed to be
submerged into the pond. Submerging the pond filter
could cause electric shock and will void the product
warranty.
• If located in a cold freezing climate, remove pond filter in
winter months. Drain the filter completely and store in a
frost-free location.
• Do not filter hazardous materials or liquids such as oil,
saltwater, or organic solvents.
• Do not block or restrict the filter discharge.
• Products returned must be cleaned, sanitized, or
decontaminated as necessary prior to shipment. This
will ensure that employees will not be exposed to health
hazards in handling said material. All applicable laws and
regulations shall apply.
IMPORTANT: Aquascape, Inc. is not responsible
for losses, injury, or death resulting from a failure
to observe these safety precautions or misuse/
abuse of filters, pumps, and other equipment.
UltraKlean™Pond Filter Specifications
• Input Voltage: 120V AC
• Input Frequency: 60 Hz
• For outdoor or indoor use
• Thermally protected
• This filter has been evaluated for use with water only
Model Number 2000 3500
Average Pond Size Recommendation 2,000 US gallons 3,500 US gallons
Maximum Flow Rate (GPH) 2,700 5,200
Minimum Flow Rate (GPH) 1,000 2,000
Recommended Pumps
AquaForce®Solids-Handling Pond Pump 1000, 1800
& 2700; AquaJet®Pond Pump 1300 & 2000; Ultra
Water Pump 1100, 1500 & 2000
AquaForce®Solids-Handling Pond Pump 2700, 3600
& 5200; Ultra Water Pump 2000
UV Wattage 14 W 28 W
Power Cord Length 20' 20'
Discharge Hose Diameter 1", 1.25", 1.5 " 1", 1.25", 1.5"
UltraKlean Pond Filter Specs
Installation
IMPORTANT: It is recommended that the pump
not be positioned in the deepest area of the
pond. This will protect the fish by preventing the
pond from completely draining in the case of
a leak in the plumbing or filter. Bricks or stones can be
used, if needed, to raise the pump up from the bottom of
the pond.
with AquaForce Solids-Handling®
Pond Pump
with AquaJet® Pond Pump
with Ultra Water Pump

aquascapeinc.com |☎CAN [phone] |☎US [phone]
5
• The Aquascape AquaForce Solids-Handing Pond Pump
(Ex. 1) is ideal for use with the UltraKlean Pond Filter.
The AquaForce Pond Pump pre-filter cage allows for the
pump to be submerged directly in the pond (Ex. 2) and
reduces filter maintenance by preventing larger debris from
reaching the UltraKlean Pond Filter. Other in-pond pump
makes and models can also be used.
• When pumping 100% of pond water through a
pressurized pond filter, you will experience a reduction
in flow, especially when using larger water pumps. The
optional 2-Way Flow Control Valve (Item #88005) (Ex. 3)
will allow you to achieve the following:
1. Optimize contact time between UV lamp and water
flowing through the filter.
2. Minimizing flow loss when using large pumps.
• The UltraKlean Pond Filter is designed to be located
outside the pond. We recommend placing it in a location
that is easy to hide as well as accessible for maintenance.
The UltraKlean Pond Filter can be set on level ground or
buried up to 1” below the clips on the canister to help hide
the filter.
• The UltraKlean Pond Filter
includes UltraKlean BioBalls
that must be removed from
their bags prior to use
(Ex. 4). Additional
UltraKlean BioBalls (#95055)
can be added to increase
biological filtration if desired
(1 box for UltraKlean 2000
and 2 boxes for UltraKlean
3500).
Ex. 8
Ex. 7
Ex. 6
Ex. 2
AquaForce®
Pond Pump
Ex. 1
Filtered water
Pump
Bypass water
2-Way Flow
Control Valve (#88005)
Ex. 3
Ex. 4
Ex. 5
• Fill the canister about half
way with water (Ex. 5).
The water will allow the
UltraKlean BioBalls to shift
around the UV tube, making
installation of the UltraKlean
Pond Filter lid quick and
easy.
• Before lowering the lid and
UV assembly into the canister, inspect the O-ring in the
top of the canister to be sure the O-ring and recessed
area the O-ring sits in is clean and free of any debris which
could cause a water leak. Silicone oil can also be used, if
needed, to help grease the O-ring.
IMPORTANT: Make sure the O-ring is fully
seated in the groove around the entire canister
before attaching the lid (Ex. 6).
• Carefully align the indented lid clamping spots with the
clips on the canister, making sure that the tab on the lid
lines up with the tab on the tank (Ex. 7). This will allow for
easy removal of the lid. Once aligned, close all the lid clips
tightly (Ex. 8). This will seal the UltraKlean Pond Filter lid
to the canister.
NOTE: The lid clips may require force in order for the
lower portion of the clip to lock securely to place.

6
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
Ex. 14
• Do not use lid clips to lift the UltraKlean Pond Filter
(Ex. 9). This could damage the clips. Instead lift the unit
from under the lip of the canister, gripping the canister lip
in between any of the clips (Ex. 10).
• The UltraKlean Pond Filter includes three plumbing ports
(Ex. 11):
– In: Pipe from pump
– Out: Pipe back to pond
– Wash: Connection to backwash
• Locate and attach the
included discharge shutoff
valve (with flat rubber
gasket) and threaded
adapter to the backwash
plumbing port (Ex. 12).
IMPORTANT: Do not use tools to attach the
fittings. Fittings should be hand-tightened and
installed with the flat rubber gaskets (in each
fitting) to achieve leak-free seals.
• Due to the wide variety of different tubing/pipe measuring
standards used throughout the pond industry, Aquascape
has included different-sized tapered fittings with your new
filter. We recommend selecting the fittings that best fit your
new or current tubing/pipe.
• Thread the selected multi-hose adapters hand-tight to
the in, out, and discharge shutoff valve with the included
flat rubber gaskets. Putting the fittings on the filter before
attaching the tubing/pipe will make it easier to make the
connection.
NOTE: We recommend using the largest diameter of
tubing possible in order to achieve maximum water flow
(up to 1.5" inch diameter). If using a pipe diameter larger
than the smallest section of the multi-hose adapter, trim off
the smaller sections to avoid flow restriction (Ex. 13).
• Attach the tubing/pipe onto the fitting with a twisting
motion, pushing it into place.
NOTE: In some instances the tubing/pipe may be tight
and difficult to use with the fitting barbs. If this is the
case, we recommend heating the tubing with the use of
a hair dryer or simply dipping it for a few seconds in very
hot water. Lubrication can also be used; we recommend
silicone grease or olive oil.
• Attach a section of tubing to the multi-hose fitting
connected to the discharge shutoff valve. The
backwashed water can be discharged to an area of your
yard or garden. This nutrient-rich waste makes for an
excellent fertilizer.
• We recommend using a hose clamp (not included) to
secure tubing onto each fitting.
NOTE: If not using the discharge shutoff valve, attach
the included backwash cap to the wash port when not
performing a backwash.
• We recommend using a hose clamp (not included) to
secure tubing onto the fitting.
• After completing the
plumbing, plug the pump
and the UltraKlean Pond
Filter into an outlet that
is protected by a ground
fault circuit interrupter
(GFCI) (Ex. 14). Once the
pump is running and water
is circulating through the
UltraKlean Pond Filter,
check for any fitting leaks where the external connections
are made. Since the filter is located outside the pond,
even a small leak must be corrected.
Ex. 10
Ex. 9
Filtered Water
OUT
Backwash
OUT
Pond Water
IN
Ex. 11
Ex. 12
1½"
1¼"
1"
Hosetail ready for 1" tubing
1½"
1¼"
CUT
HERE
remove
Hosetail ready for 1¼” tubing
1½"
CUT
HERE
remove
Hosetail ready for 1½" tubing
stainless steel hose clamp
1½"
kink-free
tubing
Installation of stainless steel hose clamp
Ex. 13

aquascapeinc.com |☎CAN [phone] |☎US [phone]
7
General Maintenance
• The following diagrams illustrate the flow of water during
the “Filtration” setting (Ex. 15) and the flow of water during
the “Backwash” setting (Ex. 16).
UltraKlean Pond Filter Biological Start-Up
• The biological filtration process is nature’s way of breaking
down fish waste and other pond debris into harmless by-
products. To be successful, allow anywhere from three to
six weeks for biological filtration to be fully functional. The
pump supplying water through the UltraKlean Pond Filter
should be operated 24 hours a day in order to maintain
the biological function of the filter.
Filter Cleaning
• The “CLEAN” indicator light will illuminate to remind you
to backwash the filter (approximately once every two
weeks). It takes only a few minutes to clean, and there is
no need to open your filter at this time. You can backwash
the filter more often if you notice the water flow from the
filter slow down. Press the “RESET” button once you have
completed the cleaning operation (Ex. 17).
Backwashing the UltraKlean Pond Filter
• Unplug or shut off power to pump before beginning
backwash process.
• Fully open the discharge
shutoff valve. If not using
the included discharge
shutoff valve, remove the
backwash cap from the
port on the lid of the filter
(Ex. 18).
• If using the included
discharge shutoff valve,
rotate the backwash
valve 90 degrees counter-clockwise to the “CLEAN” or
backwash position.
1Water inlet diffuser evenly
distributes debris
2UltraKlean BioBalls provide
efficient, non-clogging biological
and mechanical filtration
3Water passes around the UV light,
providing optimum contact time,
maximizing the efficiency of the
UV clarifier.
4Filtered water
1
4
2
3
Water Flow During Filtration
Ex. 15
1Backwash swirl diffuser churns the UltraKlean BioBalls
2Debris is separated from the UltraKlean BioBalls
3Debris discharges during backwash
Water Flow During Backwash
Ex. 16
3
1
2
Ex. 17
“Clean” indicator
light reminds you
to backwash
“Select UV Time”
button to choose
operating time
“Reset Clean”
button after
backwash
UV light
“on” time
6 hr
12 hr
24 hr
“UV Clarifying light
indicates when the
UV Bulb is on/off
Ex. 18

8
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
• If not using the discharge shutoff valve, attach the
appropriate multi-hose adapter to the backwash port.
Then, attach a section of tubing that can discharge the
water to your yard or garden before rotating the backwash
valve 90 degrees to the “CLEAN” position (Ex. 19).
NOTE: The valve can be a little stiff to turn if it hasn’t been
moved in a while. Do not use tools which might crack
the handle.The valve assembly can be removed from the
lid for cleaning and lubrication with silicone grease. We
recommend doing this if the valve becomes very stiff to
turn.
• Plug in or restore power to pump.
• Backwash approximately 1-3 minutes depending on how
dirty the filter is or until the water begins to come out clear.
• Unplug or turn off power to pump. If using the discharge
shutoff valve, fully close the valve. If using the backflush
cap, remove the multi-hose fitting and replace the
backflush cap.
• Turn the valve 90 degrees clockwise to the “RUN”
position.
• Plug in or restore power to pump. Press the “RESET-
CLEAN” button once you have completed the cleaning
operation.
UV Operation
• The UltraKlean Pond Filter with UV prevents/eliminates
single-celled algae commonly referred to as green water.
The UltraKlean Pond Filter includes a bulb saver timer
feature that extends the life of the UV bulb by allowing you
to set the operating time for the bulb based on the water
quality conditions in the pond.
• Setting the UV Timer – If the pond water has a planktonic
algae bloom (green water) then use the “Select UV Time”
button to set the UV timer to the 24-hour setting (always
on). In general the cleaner and clearer the pond water,
the less the UV light needs to be operated. Once the
green water is cleared you can reduce the UV timer to
the 12-hour setting (on for 12 hours/off for 12 hours) or
the 6-hour setting (on for 6 hours/off for 18 hours). If you
notice the green water beginning to reappear, you can
increase the UV light operation time until the green water
clears.
• Bulb Life – For effective clarification, the UV bulb
should be replaced after 12 months of continuous use
when operated on the 24-hour setting. The bulb saver
feature can extend the life of the bulb up to 2 years
when operating on the 12-hour setting or 4 years when
operating on the 6-hour setting.
NOTE: even though the UV bulb still emits light, it may
have lost its effectiveness at clarifying if the recommended
operating duration has been exceeded.
• Cleaning/Replacing the Quartz Sleeve – A dirty quartz
sleeve will reduce the effectiveness of the UV bulb. Debris
and mineral deposits can be cleaned using a mild acid
like white vinegar or a non-abrasive calcium, lime, or rust
remover with a soft bristled brush or sponge.
To access the quartz sleeve:
1. Unplug both the pump and the UltraKlean Pond Filter.
2. Once the clips are released (Ex. 20), use the lid and
tank tabs to gently lift the lid assembly free from the
canister (Ex. 21). The lid may be difficult to lift due to
the pressure inside the filter. Loosening one of the
plumbing fittings will reduce the pressure, making it
easier to remove the lid.
3. Remove the set screw holding the UV light tube in
place under the UV ballast (Ex. 22).
NOTE: use a properly-sized Phillips screwdriver small
enough to grip the set screw.
4. Twist counterclockwise and lift to remove it and expose
the quartz sleeve (Ex. 23).
5. The quartz sleeve can now be accessed for cleaning or
replacement.
6. If replacing or removing the quartz sleeve, remove the
threaded plastic collar that locks the quartz sleeve over
the water-tight seal and remove the quartz sleeve
(Ex. 24).
Ex. 19
Ex. 21
Ex. 20
Ex. 23
Ex. 22

aquascapeinc.com |☎CAN [phone] |☎US [phone]
9
Changing the UV Bulb
1. Always unplug both the pump and the UltraKlean Pond
Filter before releasing the
lid clips to service the
filter.
2. Remove the plastic cover
surrounding control
panel (Ex. 25). The panel
should be removed
without tools.
3. Inspect area around the
base of the control panel
before removing and drain any water that has collected
around this area from rainfall.
4. Rotate the electronic control board counter-clockwise
to disengage the control board from the lid (Ex. 26).
NOTE: Do not touch UV bulb with bare hands, as the oil
from skin will reduce the bulb’s performance and lifespan
(Ex. 27).
5. Carefully remove the control board with attached UV
bulb from the lid by pulling STRAIGHT UP, making sure
not to break the UV bulb.
6. Grip the base of the UV bulb (Ex. 28) and pull it free
from the four-pronged socket (Ex. 29).
7. Replace UV bulb in reverse to the order it was
removed.
• Use a clean lint free cloth to wipe off any dirt or smudges
on the bulb prior to reinstalling the control panel into the
lid of the filter. Also, make sure there is no standing water
or moisture inside the quartz sleeve or on the bulb prior to
reassembly.
Ex. 24
Ex. 27
Ex. 26
Ex. 25
Ex. 29
Ex. 28

10
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
• Reduced water flow
– All pressure filters, even when new and clean, will reduce water flow from pump by approximately 50%. It is recommended
to use the largest diameter tubing possible (up to 1½" diameter) in order to achieve maximum water flow rates.
– Make sure to trim off smaller sections of multi-hose adapter to avoid flow restriction.
– The UltraKlean BioBalls could be clogged with debris and require a backwash cleaning.
– Pump or plumbing may be clogged. It may be necessary to clean the pump cage screen and impeller.
• UV light is not on
– Cycle timer is not set to the 6-hour, 12-hour, or 24-hour setting.
– Power to the UltraKlean Pond Filter has been lost. Check to be sure it’s plugged in and the ground fault breaker is not
activated.
– UV internal bulb connection may be loose. Disengage the UltraKlean Pond Filter ballast, and check to make sure the UV
bulb’s four-pronged base is seated securely into the receptacle inside the lid. Also, when replacing the quartz sleeve, be sure
the collar is snug as tightening the collar activates the safety switch for the UV light.
– UV bulb could be beyond its life expectancy. Replace UV light.
Troubleshooting
If your pond is subject to freezing, the UltraKlean Pond Filter should be shut down and stored indoors or in a frost-free
location. If you’ve buried the canister body we recommend removing it from the ground to avoid possible damage. When
disconnecting the tubing from the filter, the threaded fittings should be removed without the need for any tools (be careful not
to lose the flat rubber washers).
Winter Application

aquascapeinc.com |☎CAN [phone] |☎US [phone]
11
Replacement Parts
No. Item number/description No. Item number/description
1. 95030 – 14W High Output UV Bulb 1. 95031 – 28W High Output UV Bulb
2. 95078 – Quartz Sleeve (G2) (For 14W UV) 2. 95079 – Quartz Sleeve (G2) (For 28W UV)
3. 95056 – Electronic Control Board & Ballast Kit (G2) 3. 95057 – Electronic Control Board & Ballast Kit (G2)
4. 95081 – Canister Kit with Lid Clips (G2) 4. 95082 – Canister Kit with Lid Clips (G2)
5. 95055 – Extra UltraKlean BioBalls (qty 250) 5. 95055 – Extra UltraKlean BioBalls (qty 250)
6. 95080 – O-Ring Kit 6. 95080 – O-Ring Kit
7. 95083 – Fitting Kit 7. 95083 – Fitting Kit
8. 95102 – Clip Kit (6 Clips and Axles) 8. 95102 – Clip Kit (6 Clips and Axles)
9. 95103 – Valve Kit 9. 95103 – Valve Kit
10. 88040 – Discharge Shut-off Valve Kit 10 88040 – Discharge Shut-off Valve Kit
11. 88027 –38mm FPT x 1.5" MPT Metric to North
American Thread Adapter 11. 88027 –38mm FPT x 1.5" MPT Metric to North American Thread Adapter
UltraKlean Pond Filter 2000 Replacement Parts UltraKlean Pond Filter 3500 Replacement Parts
7
11

12
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
For more information about our company or products, please visit our website at aquascapeinc.com
or call us at US [phone] CAN [phone]
©2022 Aquascape, Inc. • All Worldwide Rights Reserved01/22
Warranty Information
3 YEAR WARRANTY
Aquascape warrants that the UltraKlean™Pond Filter will be free of manufacturing defects for three years from date
of purchase. Proof of purchase required. Warranty does not cover damage resulting from electrical supply problems,
improper wiring, lightning, negligent handling, misapplication, misuse, or lack of reasonable maintenance or care.
Warranty does not cover parts subject to normal wear, such as impellers. This product should only be operated
in fresh water, completely submerged, without corrosive chemicals like chlorine or bromine. If upon Aquascape’s
inspection, the pump shows evidence of a manufacturing defect, Aquascape’s liability is limited, at Aquascape’s
option, to the repair of the defect, replacement of the defective product, or refund of the original purchase price.
The warranty excludes costs of labor, removal of product, shipping and expenses related to the installation and
re-installation of the product. All products that include plumbing (tubing, pumps, check valves) need to be properly
drained and winterized otherwise warranty is null and void. No liability for loss or damage of any nature or kind,
whether arising out of or from the use of the product, whether defective or not defective, is assumed by Aquascape,
Inc. or its affiliates. Aquascape shall not be liable for any incidental, consequential or other damages arising under any
theory of law whatsoever.

aquascapeinc.com
UltraKleanMC 2000
Filtre de bassin
Référence #95053
UltraKleanMC 3500
Filtre de bassin
Référence #95054
ULTRAKLEANMC
FILTRE DE BASSIN
INSTRUCTIONS ET ENTRETIEN

14
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
☎Communiquez avec nous
Pour plus de renseignements sur notre entreprise ou
nos produits, veuillez vous rendre sur notre site Web
aquascapeinc.com ou appeler le [phone]
(aux É.-U.) ou le [phone] (au Canada).
facebook.com/aquascapeinc
youtube.com/aquascape4
pinterest.com/aquascapeinc
instagram.com/aquascape_inc/
Rejoignez-nous sur :
Nous vous remercions d'avoir choisi le
Aquascape UltraKleanMC Pond Filter. Chez
Aquascape, nous connectons les gens à
l’eau comme le veut la nature. Depuis 1991,
nous créons et testons sur le terrain des
caractéristiques d’eau afin de vous fournir les
produits les plus fiables et le meilleur rapport
qualité-prix dans l’industrie de l’eau.
TABLE DES MATIÈRES
Introduction …………………………………14
Contenu ………………………………………15
Renseignements de sécurité ………………15
Tableau des caractéristiques ………………16
Installation ……………………………………16
Entretien général ……………………………19
Application d'hiver……………………………22
Dépannage……………………………………22
Pièces de rechange …………………………23
Informations sur la garantie …………………24
Le système de filtration pour bassin Aquascape UltraKlean
avec rayons UV et un ajustement intégré permettant
d’économiser la lampe, assure aux propriétaires de bassin
de maintenir une eau cristalline, claire et en excellente
condition. Le design unique utilise des petites BioBalls
UltraKlean (#95055) plutôt que des éponges, réduisant
l’entretien nécessaire et maximisant une filtration mécanique
et biologique. La fonction de nettoyage simple à utiliser
d’UltraKlean permet à l’appareil d’être rincé à contre-courant
en moins de cinq minutes sans avoir à ouvrir la boîte filtrante
ou à vous salir les mains.
Ce manuel d’instructions vous guidera à la fois pour la
pose de votre filtre et pour les procédures d’entretien
recommandées pour assurer une efficacité à long terme.
UltraKleanMC
Pond Filter

aquascapeinc.com |☎CAN [phone] |☎US [phone]
15
N° Description
1. Filtre UltraKlean
2. Raccords Réducteurs (Aquascape) (3)
3. Raccords Réducteurs (Norme Nord-américaine) (3)
4. Joints Statiques Plats en Caoutchouc (6)
5. Bouchon de Lavage à Contre-courant
6. Robinet d’arrêt de Refoulement
Contenu
Renseignements de sécurité
MISE EN GARDE : Risque de chocs
électriques – Ce filtre n’a pas été approuvé
pour l’utilisation en piscine ou en zones
marines.
MISE EN GARDE : Pour s’assurer une
protection continue contre les risques de chocs
électriques, raccorder uniquement aux prises
adéquates, au disjoncteur de fuite de terre
(GFCI), en suivant les instructions suivantes :
(A) Ce filtre est insensible aux intempéries, mais n’est pas
conçu pour être immergé dans l’eau.
(B) Faites installer par un technicien qualifié une prise à la
terre adéquate qui convient pour l’utilisation extérieure
et protégée de la neige et de la pluie. Si possible,
situer la prise ou le filtre de façon à ce que le câble du
filtre de 6 m (20 pi) atteigne la prise sans l’aide d’une
rallonge.
(C) Avant utilisation, vérifier que le câble n’est pas
endommagé.
(D) Si une rallonge est nécessaire, assurez-vous qu’elle
convienne à un usage extérieur.
(E) Pour assurer la conformité au code, la sécurité des
utilisateurs et la validité de la garantie, tout câblage de
pompes doit être réalisé par un électricien qualifié.
(F) Pour réduire les risques de chocs électriques, tout
câblage et raccord de jonction devrait être réalisé
conformément à la réglementation locale en vigueur.
Les exigences peuvent varier en fonction de l’usage et
de l’emplacement.
(G) Le câble
d’alimentation
devrait être protégé
en permanence
afin d’éviter les
perforations,
les entailles, les
frottements et les
abrasions.
(H) Ne jamais tenir
un cordon
d’alimentation
avec des mains
mouillées.
(I) Débrancher le filtre
de la prise quand il
n’est pas utilisé.
(J) Ne pas enlever le cordon et le serre-câble. Ne pas
raccorder la canalisation au filtre.
(K) Ne pas utiliser le câble d’alimentation pour soulever le filtre.
MISE EN GARDE : Sécurité UV - Un petit
hublot de contrôle sur le ballast situé à
proximité du câble d’alimentation devient
rouge lorsque l’équipement est complètement
assemblé et que la lumière UV est allumée.
MISE EN GARDE : Ne jamais outrepasser les
interrupteurs internes de sécurité UV lorsque
l’équipement est désassemblé, car cela
pourrait activer la lumière UV. Une exposition
directe à la lumière UV peut entraîner des dommages aux
yeux et à la peau.
1
5
2
3
6
4

16
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
• Utiliser uniquement lorsque totalement assemblé, et
assurez-vous que toutes les pinces fixant la partie
supérieure à la partie inférieure sont bien fixées dans la
position fermée avant de mettre la pompe en marche.
• La lampe UV et la douille en quartz sont fragiles. Avant
installation, veuillez vérifier qu’il n’y a aucun signe de
dommages.
MISE EN GARDE : Ne pas toucher la lampe
UV à mains nues, la graisse de la peau
pouvant réduire la performance de la lampe.
Avant fonctionnement, vérifier qu’il n’y a pas
d’humidité à l’intérieur de la douille en quartz ou sur la
lampe. Inspectez la zone autour du ballast pour vérifier
qu’il n’y a pas d’eau dessus et éliminez-la au besoin.
• Le filtreur est insensible aux intempéries, mais n’est
pas conçu pour être plongé dans le bassin. Immerger
le filtreur pour bassin pourrait causer un choc
électrique et rendra nulle la garantie du produit.
• Si vous vivez dans un climat sujet au gel,
enlever l’équipement pendant l’hiver, le drainer
et l’entreposer dans un lieu à l’écart du gel.
• Ne pas filtrer de produits ou de matériaux dangereux, tels
que le pétrole, l’eau salée ou les solvants organiques.
• Ne pas bloquer ou restreindre le débit de l’équipement.
• Avant l’envoi, les produits retournés doivent
obligatoirement être nettoyés, désinfectés ou
décontaminés. Afin de veiller à ce que les employés ne
soient pas exposés à des risques pour la santé lors du
maniement dudit matériel. Toutes lois et tous règlements
en vigueur doivent s’appliquer.
IMPORTANT : La compagnie Aquascape
n’est pas responsable en cas de pertes, de
blessures ou de mort résultant d’un manque
de respect de ces mesures de sécurité, d’un
mésusage ou d’une mauvaise utilisation d’un des
filtres, des pompes ou de tout autre équipement.
Spécifications du filtre de bassin UltraKlean
• Tension d’entrée: 120 V CA
• Fréquence d’entrée: 60 Hz
• Pour utilisation extérieure ou intérieure.
• Protection thermique
• Ce appareil a été évalué pour une utilisation avec de l’eau
seulement.
Numéro de modèle 2000 3500
Taille de bassin moyenne recommandée 7 571 litres 13 249 litres
Débit maximal 10 221 l/h 19 684 l/h
Débit minimal 3 785 l/h 7 570 l/h
Pompes recommandées Pompes AquaForceMD : 1000, 1800 et 2700; Pompes
AquaJetMD : 1300 et 2000; Pompes Ultra : 1100, 1500 et 2000
Pompes AquaForceMD : 2700, 3600 et 5200;
Pompes Ultra : 2000
Puissance de la lampe UV 14 W 28 W
Longueur câble d’alimentation 6,1 m 6,1 m
Diamètre du tuyau d’évacuation 2,5 cm, 3,2 cm, 3,8 cm 2,5 cm, 3,2 cm, 3,8 cm
Spécifications clarificate ur UltraKlean
Installation
IMPORTANT: Il est recommandé de NE PAS
placer la pompe dans la partie la plus profonde
de la pièce d’eau. Ceci protègera les poissons
en empêchant la pièce d’eau de se vider
complètement en cas de fuite dans la plomberie ou dans
le filtre. Au besoin, des briques ou des pierres peuvent
être utilisées pour relever la pompe et éviter de la faire
reposer sur le fond de la pièce d’eau.
avec la pompe Ultraavec la pompe pour bassin AquaForceMD
avec la pompe AquaJet

aquascapeinc.com |☎CAN [phone] |☎US [phone]
17
• L’Aquascape et la pompe pour étang AquaForceMD (Ex. 1)
sont idéales pour être utilisées avec le filtreur pour étang
UltraKlean. La cagé de pré-filtration de la pompe pour
étang AquaForceMD permet à la pompe d’être submergée
directement (Ex. 2) en empêchant les plus gros déchets
d’atteindre la pompe de filtration pour étang UltraKlean.
D’autres modèles et marques de pompes pour étangs
peuvent également être utilisées.
• Si vous pompez la totalité de l’eau d’un bassin en la
faisant passer à travers un filtre de bassin sous pression,
vous constaterez une réduction du débit, spécialement
si de grosses pompes à eau sont utilisées. Le régulateur
de débit à 2 voies en option (Item #88005) (Ex. 3) vous
permettra d’obtenir les résultats suivants :
1. Optimisation de la durée de contact entre le filtre et
l’eau coulant à travers le filtre.
2. Réduction au minimum des pertes de débit dues à
l’utilisation de grosses pompes.
• Le filtreur pour étangs UltraKlean est conçu pour être
placé à l’extérieur de l’étang. Nous recommandons un
endroit où il est facile de le dissimuler et facile d’y accéder
pour l’entretien. Le filtreur pour étangs UltraKlean peut être
placé au niveau du sol ou enfoui jusqu’à 2,5 cm du niveau
des pinces afin de mieux le dissimuler.
• Le filtreur pour étangs
UltraKlean inclut des
BioBalls (Ex. 4). Des
BioBalls UltraKlean peuvent
être ajoutées pour améliorer
la filtration biologique 1
boîte pour UltraKlean 2000
et 2 boîtes pour UltraKlean
3500, référence n° 95055.
Ex. 8
Ex. 7
Ex. 6
Ex. 2
Pompe de bassin
AquaForceMD
Ex. 1
Eau filtrée
Pompe
Eau dérivée
Régulateur de débit à 2
voies (#88005)
Ex. 3
Ex. 4
Ex. 5
• Remplir la boîte jusqu`à
environ la moitié avec
de l’eau (Ex. 5). L’eau
permettra aux BioBalls
UltraKlean de se déplacer
autour du tube UV, facilitant
l’installation du couvercle
du filtreur pour étangs
UltraKlean.
• Avant d’abaisser le
couvercle et l’assemblage UV dans la boîte, inspecter le
joint torique dans le haut de la boîte pour être sûr que le
joint torique et la zone en retrait dans laquelle il se trouve
est propre et libre de tout débris qui pourrait provoquer
une fuite de l’eau. Une huile à base de silicone peut
également être utilisée si nécessaire pour aider à graisser
le joint torique.
IMPORTANT : Assurez-vous que le joint
torique soit bien en place dans la rainure
sur la totalité du rebord de la boîte avant
d’attacher le couvercle (Ex. 6).
• Alignez soigneusement les points de serrage encochés
du couvercle avec les attaches sur la boîte filtrante en
vous assurant que la languette sur le couvercle est alignée
avec la languette sur le réservoir, et ce pour retirer plus
facilement le couvercle (Ex. 7). Ensuite, fermez toutes
les pinces du couvercle afin de fixer de manière étanche
le couvercle du filtreur pour étangs UltraKlean (Ex. 8).
REMARQUE : les attaches du couvercle peuvent
nécessiter d’exercer une certaine force pour que la
partie inférieure des attaches se mette en place et se
verrouille.

18
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
• Ne pas utiliser les pinces du filtreur pour étangs UltraKlean
pour le soulever (Ex. 9). Cela pourrait endommager les
pinces. Soulevez-le plutôt en le saisissant le rebord du
couvercle entre les pinces (Ex. 10).
• Le filtreur pour étangs UltraKlean comprend trois orifices
de plomberie (Ex. 11) :
– Entrée Tuyau provenant de la pompe
– Sortie Tuyau en direction de l’étang
– Lavage Connection au lavage à contre-courant
• Repérez et attachez
le robinet d’arrêt de
refoulement qui est fourni
(avec le joint statique
plat en caoutchouc) et le
raccord fileté à l’orifice
de plomberie de lavage à
contre-courant (Ex. 12).
IMPORTANT: n’utilisez pas d’outils pour
attacher les raccords. Pour qu’il n’y ait
aucune fuite, les raccords devraient être
serrés à la main en insérant les joints
statiques en caoutchouc (dans chaque raccord).
• En raison du grand nombre de normes de mesure de
tuyauterie/canalisation utilisées dans toute l’industrie
des pièces d’eau, Aquascape fournit votre nouveau filtre
avec des raccords effilés et de différentes tailles. Nous
recommandons de choisir les raccords qui s’ajustent le
mieux à votre tuyauterie/canalisation actuelle ou nouvelle.
• Vissez les raccords réducteurs choisis sur les robinets
d’entrée, de sortie et de refoulement en les serrant
à la main et en utilisant les joints statiques plats en
caoutchouc. En plaçant les raccords sur le filtre avant
d’attacher la tuyauterie/canalisation, les branchements
seront plus faciles à effectuer.
REMARQUE : afin d’obtenir un débit d’eau maximal,
nous recommandons d’utiliser le diamètre de tuyauterie le
plus grand possible (jusqu’à 1,5 po de diamètre). Si vous
utilisez un tuyau dont le diamètre est plus grand que le
plus petit diamètre du raccord réducteur, rognez la partie
des raccords ayant le plus petit diamètre afin d’empêcher
toute restriction du débit voir ci-dessous) (Ex. 13).
• Attachez la tuyauterie/canalisation sur le raccord en la
faisant tourner et en la poussant pour la mettre en place.
REMARQUE : dans certains cas, la tuyauterie/canalisation
peut être serrée et difficile à utiliser avec les cannelures du
raccord. Si c’est le cas, nous recommandons de chauffer
la tuyauterie à l’aide d’un sèche-cheveux ou de la plonger
simplement dans de l’eau très chaude pendant quelques
secondes. Il peut également s’avérer utile de lubrifier
: nous recommandons la graisse de silicone ou l’huile
d’olive.
• Attachez une partie de la tuyauterie au raccord réducteur
branché sur le robinet d’arrêt de refoulement. L’eau de
lavage à contre-courant peut être refoulée vers un endroit
choisi de votre arrière-cour ou de votre jardin. Les déchets
riches en éléments nutritifs constituent d’excellents
engrais.
• Nous recommandons d’utiliser un collier de serrage de
boyau (non fourni) pour attacher solidement la tuyauterie à
chaque raccord.
REMARQUE : si vous n’utilisez pas de robinet d’arrêt
de refoulement, quand vous n’effectuez pas de lavage à
contre-courant, attachez le bouchon de lavage à contre-
courant qui est fourni à l’orifice de lavage.
• Nous recommandons l’utilisation d’un collier (non inclus)
de serrage.
Ex. 10
Ex. 9
Eau filtrée
SORTIE
Lavage à contre-courant
SORTIE
Eau de l’étang
ENTRÉE
Ex. 11
Ex. 12
1½"
1¼"
1"
Hosetail ready for 1" tubing
1½"
1¼"
CUT
HERE
remove
Hosetail ready for 1¼” tubing
1½"
CUT
HERE
remove
Hosetail ready for 1½" tubing
stainless steel hose clamp
1½"
kink-free
tubing
Installation of stainless steel hose clamp
Ex. 13

aquascapeinc.com |☎CAN [phone] |☎US [phone]
19
Entretien général
• Les diagrammes suivants illustrent le flux de l’eau en mode « Filtration » (Ex. 15) et le flux de l’eau en mode « Lavage à
contre-courant » (Ex. 16).
Ex. 14
1Entrée d’eau diffuse les débris de manière égale
2Les BioBalls UltraKlean fournissent une filtration biologique et mécanique
efficace à l’abri du blocage
3Debris filtered prior to entering UV
4Eau filtrée
1
4
2
3
Flux de l’eau lors de la filtration
Ex. 15
1Le lavage à contre-courant malaxe les BioBalls UltraKlean
2Les déchets sont séparés des BioBalls UltraKlean
3Les déchets sont éliminés lors du lavage à contre-courant
Flux de l’eau lors de la filtration
Ex. 16
3
1
2
• Après raccordement de
la tuyauterie, brancher la
pompe et le filtreur pour
bassin UltraKlean à une
prise qui est protégée par
un disjoncteur de fuite de
terre (GFI) (Ex. 14). Une
fois que la pompe est en
marche et que l’eau circule
à travers le filtreur pour
bassin UltraKlean, vérifier qu’il n’y ait aucune fuite de
raccord là où les raccordements externes ont été faits.
Étant donné que le filtre est placé en dehors du bassin,
même une légère fuite doit être corrigée.

20
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
• Si vous n’utilisez pas de robinet d’arrêt de refoulement,
attachez le raccord réducteur à l’orifice de lavage
à contre-courant. Attachez ensuite une partie de la
tuyauterie qui peut refouler l’eau dans votre arrière-cour
ou votre jardin, avant de tourner le robinet de lavage à
contre-courant de 90 degrés jusqu’à la position « CLEAN
» (NETTOYER) (Ex. 19).
REMARQUE : s’il n’a pas été utilisé depuis un certain
temps, le robinet peut être un peu difficile à tourner.
N’utilisez aucun outil pouvant fissurer la poignée.
L’ensemble robinet peut être retiré du couvercle pour son
nettoyage et sa lubrification en utilisant de la graisse de
silicone. Nous recommandons cette opération si le robinet
est difficile à tourner.
• Rebranchez la pompe ou remettez-la en marche.
• Au bout d’une à trois minutes de lavage à contre-courant,
selon la saleté du filtre ou tant que l’eau qui sort n’est pas
redevenue limpide.
• Débranchez la pompe ou arrêtez-la. Si vous utilisez le
robinet d’arrêt de refoulement, fermez complètement le
robinet. Si vous utilisez le bouchon de lavage à contre-
courant, retirez le raccord réducteur et replacez le
bouchon de lavage à contre-courant.
• Tournez le robinet de 90 degrés dans le sens des aiguilles
d’une montre jusqu’à la position « RUN » (MARCHE).
• Rebranchez la pompe ou remettez-la en marche. Appuyez
sur le bouton « RESETCLEAN » (RÉINITIALISATION) une
fois que vous avez terminé l’opération de nettoyage.
Fonctionnement UV
• Le filtreur pour étangs UltraKlean avec lumière UV
prévient/élimine les algues unicellulaires, communément
appelées « eau verte ». Le filtreur pour étangs UltraKlean
comprend une fonction d’économiseur de l’ampoule qui
prolonge la durée de vie de l’ampoule UV en permettant
de définir la durée de fonctionnement de l’ampoule en
fonction des conditions de qualité de l’eau dans l’étangd.
• Réglage de la minuterie UV – Si l’eau de l’étang a une
floraison d’algues planctoniques (eau verte), utilisez le
bouton « Select UV Time » pour régler la minuterie UV
au réglage de 24 heures (toujours allumé). De manière
générale, plus propre et claire est l’eau de l’étang,
moins la lumière UV doit être utilisée. Une fois l’eau verte
disparue, vous pouvez réduire la minuterie UV au réglage
de 12 heures (12 heures en marche / 12 heures arrêt) ou
éventuellement au réglage minimal de 6 heures (6 heures
Ex. 19
Ex. 17

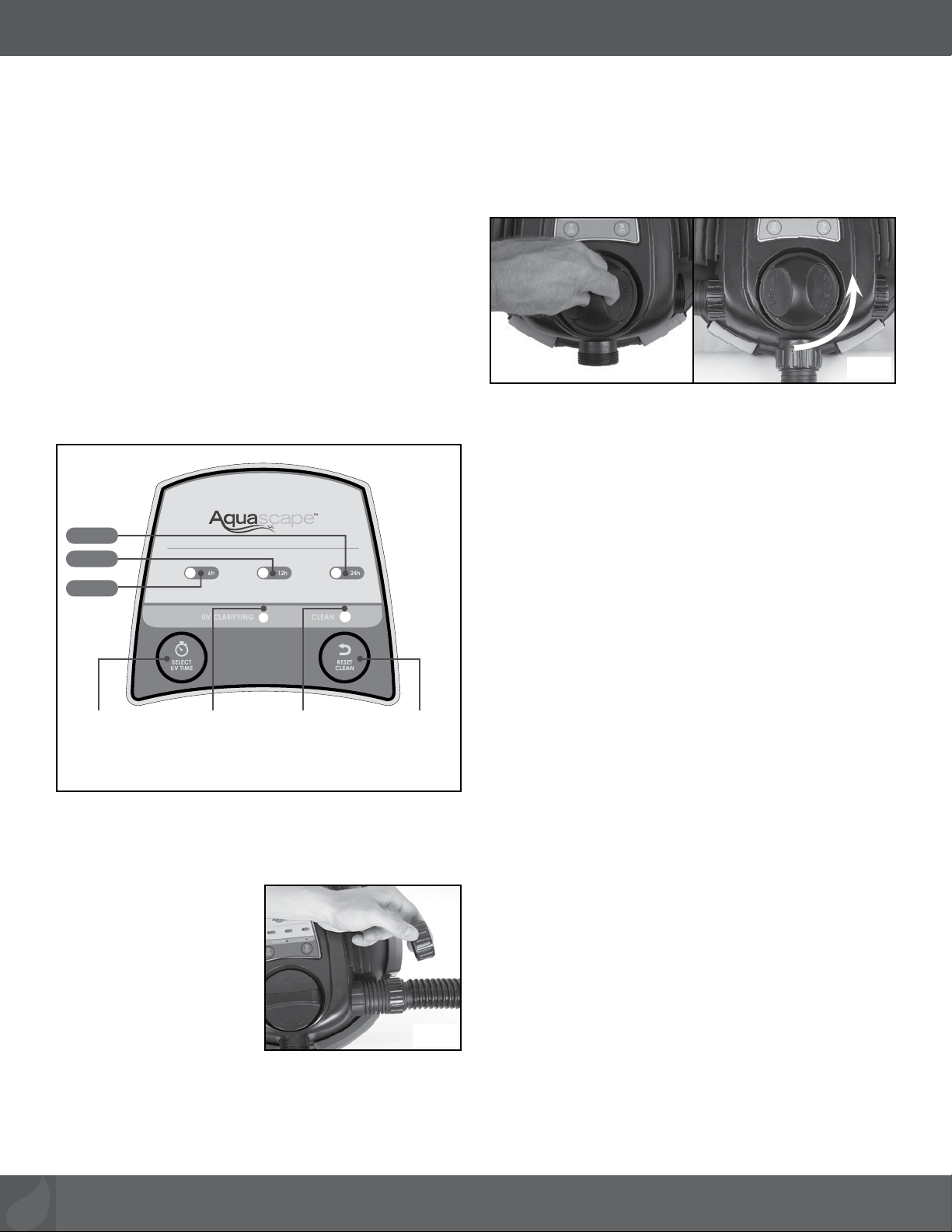

Voyant lumineux
« Clean » vous
rappelant d’effectuer
un lavage à contre-
courant
Bouton «Select UV
Time» (choisir la
durée UV) afin de
choisir un temps
d’opération
Bouton « Reset
Clean » (réinitialiser)
après le lavage à
contre-courant
Nombre d’heures
pendant lequel
la lumière UV est
allumée
6 h
12 h
24 h
«Clarifing UV»
voyant indique
lorsque l’ampoule
UV est allumé /
éteint
Ex. 18
Processus biologique de filtration de l’étang
UltraKlean
• Le processus de filtration biologique est la façon dont
la nature réduit les déchets organiques des poissons et
les autres déchets de l’étang en résidus inoffensifs. Vous
devez prévoir de 3 à 6 semaines afin que le processus de
filtration biologique soit fonctionnel. La pompe doit fournir
de l’eau au filtreur pour étangs UltraKlean, 24 heures par
jour, afin de maintenir la fonction de filtre biologique.
Nettoyage du filtre
• Le voyant lumineux « CLEAN » s’illumine afin de vous
rappeler d’effectuer un nettoyage (approximativement une
fois par 2 semaines). Ça ne prend que quelques minutes
de nettoyer le filtre et vous n’avez pas besoin d’ouvrir le
filtre. Vous pouvez effectuer un nettoyage plus souvent si
vous remarquez que le flux d’eau ralentit. Appuyer sur le
bouton « RESET » après avoir complété le nettoyage
(Ex. 17).
Lavage à contre-courant du filtre UltraKlean pour
pièce d’eau
• Avant de commencer le processus de lavage à contre-
courant, débranchez la pompe ou arrêtez-la.
• Ouvrez à fond le robinet
d’arrêt de refoulement. Si
vous n’utilisez pas le robinet
d’arrêt de refoulement
qui est fourni, retirez le
bouchon de lavage à
contre-courant de l’orifice
sur le couvercle du filtre
(Ex. 18).
• Si vous utilisez le robinet d’arrêt de refoulement, tournez
le robinet de lavage à contre-courant de 90 degrés dans
le sens contraire des aiguilles d’une montre jusqu’à la
position « CLEAN » (NETTOYER) ou de lavage à contre-
courant.backwash position.
