ASO Safety Solutions ISK 74 User manual

Betriebsanleitung (Original)
ISK 74 Induktives Sicherheitsschaltgerät
Deutsch
Seite 3-11
ISK 74
StationaryOpening
StationaryClosing
TransmitClosing
TransmitOpening
STOP
OpeningSTOP
ClosingSTATIONARY
OpeningClosing123
TRANSMIT24VAC/DCPEL1N
Power
Manuel d’utilisation
ISK 74 Relais de sécurité inductif
Operating Manual
ISK 74 Inductive Safety Relay74 Inductive Safety RelayInductive Safety RelayRelay
EnglishFrançais
Page 13-21
Page 23-31
Manuale di istruzione
ISK 74 Sistema di sicurezza induttivo
Italiano
Pagina 33-41
Gebruiksaanwijzing
ISK 74 Inductief veiligheidsrelais
Nederlands
Pagina 43-51

2
Übergabedokumentation / Documentation / Documentation
de datation / Documentazione di consegna / Documentatie
Anlagenbeschreibung / Description / Description du système / Descrizione impianto /
Beschrijving van de installatie
Anlagenart / Type of plant / Sorte du système / Tipo d’impianto / Type installatie
Hersteller / Manufacturer / Fabricant / Produttore / Fabrikant
Seriennummer / Serial number / Numéro de série / Numero di serie / Seriennummer
Datum der Inbetriebnahme / Commissioning date / Date de mise en marche / Data della messa in
funzione / Datum van de ingebruikname
Aufstellort / Site of installation / Lieu de montage / Luogo d’installazione / Opstellingsplaats
Verwendete Steuerung / Control unit / Commande utilisée / Centralina di comando adottata /
Gebruikte besturing
Zusatzkomponenten / Additional components / Composants supplémentaires / Componenti
ausiliari / Bijkomende componenten
Funktionsprüfung / Functional test / Contrôle de fonction / Controllo funzionale / Functiecontrole
Sicherheitssensoren reagieren auf Betätigung / Safety sensor response to actuation /
Le senseur de sécurité réagit à l’actionnement / Il sensore di sicurezza reagisce all’azionamento /
Veiligheidssensor reageert op activering
Sicherheitssensoren reagieren auf Zuleitungsunterbrechung / Safety sensor response to
supply line interruption / Le senseur de sécurité réagit à l’interruption de l’alimentation /
Il sensore di sicurezza reagisce all’interruzione di collegamento Veiligheidssensor reageert
op onderbreking van de toevoerleiding
ok
Name der ausführenden Firma / Owner / Nom de la société exécutrice / Nome della ditta
esecutrice / Naam van de uitvoerende rma
Name des Installateurs / Installer / Nom de l’installateur / Nome dell’installatore / Naam van de
installateur
Datum / Date / Date / Data / Datum Unterschrift / Signature / Signature / Firma /
Handtekening
ok

3
Deutsch
ISK 74 Induktives Sicherheitsschaltgerät
Technische und betriebsrelevante Änderungen zu den in dieser Doku-
mentation aufgeführten Produkten und Geräten sind jederzeit auch ohne
Vorankündigung vorbehalten.
1. Inhaltsverzeichnis
1. Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . 3
2. Allgemeine Sicherheitsbestimmungen und
Schutzmaßnahmen . . . . . . . . . . . . . . . . . 4
3. Allgemeines . . . . . . . . . . . . . . . . . . . . . 5
4. Funktion . . . . . . . . . . . . . . . . . . . . . . . 5
5. Bestimmungsgemäße Verwendung . . . . . . . . . 5
6. Systemkomponenten am Tor . . . . . . . . . . . . 6
7. Geräteübersicht . . . . . . . . . . . . . . . . . . . 6
7.1 Signalanzeigen . . . . . . . . . . . . . . . . . . . . . . 6
7.2 Anschlussklemmen . . . . . . . . . . . . . . . . . . . . 6

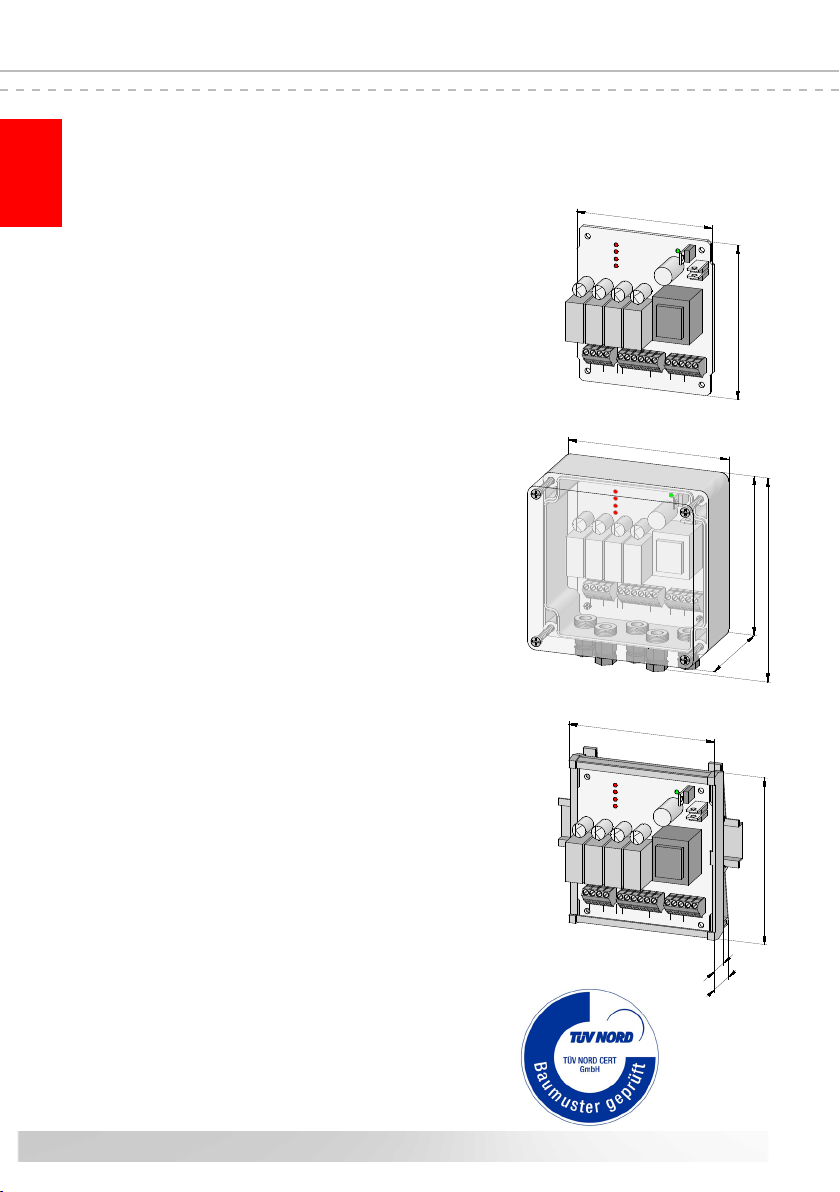

7.3 Ausführungen und mechanische Befestigung. . . . . . . 7
8. Anschluss des Gerätes . . . . . . . . . . . . . . . 7
8.1 Voraussetzungen.1 Voraussetzungen . . . . . . . . . . . . . . . . . . . . . 7
8.2 Versorgungsspannung.2 Versorgungsspannung . . . . . . . . . . . . . . . . . . 7
8.3 Anschluss ortsfester Spulenkern . . . . . . . . . . . . . 7
8.4 Anschluss stationäre Kontaktleisten . . . . . . . . . . . 7
8.5 Anschluss Steuerstromkreise . . . . . . . . . . . . . . . 7

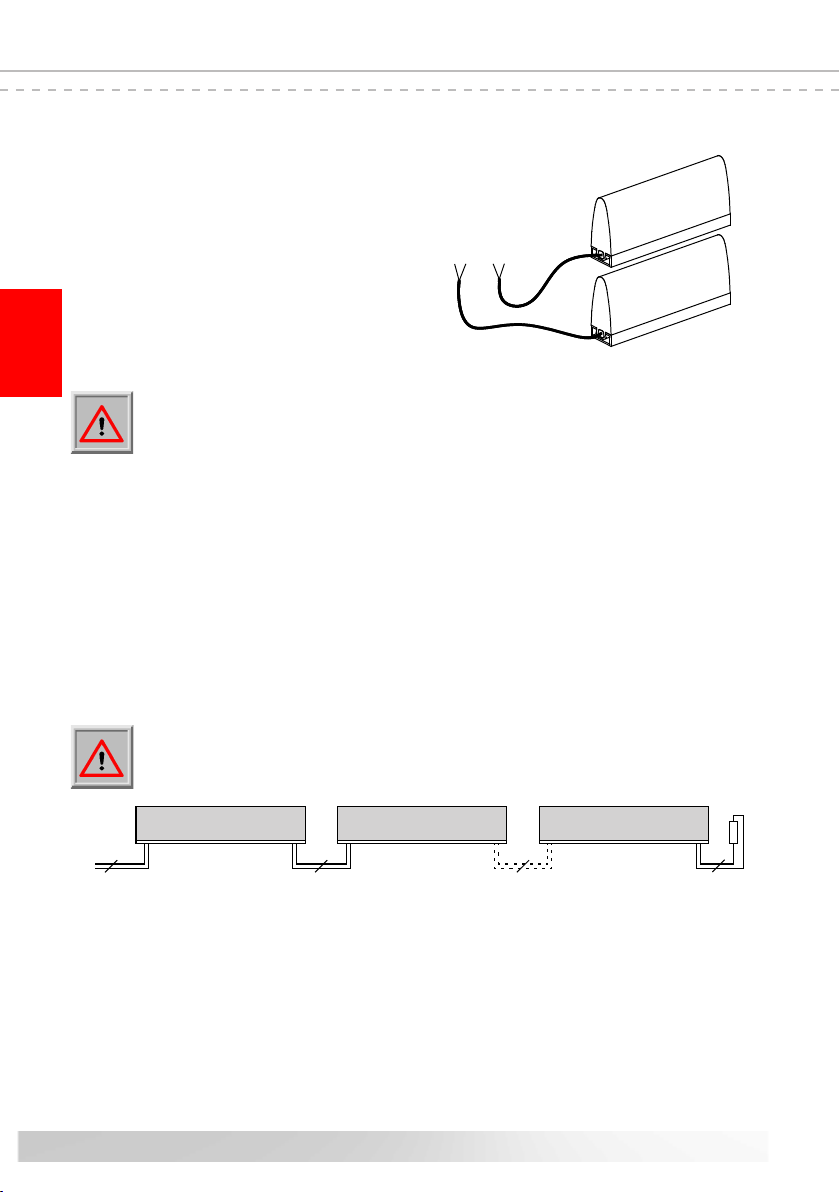

9. Anschließen der mitfahrenden Signalgeber. . . . . 8
9.1 Anschluss am mitfahrenden Spulenkern . . . . . . . . . 8
9.2.2 Anschluss mehrerer Signalgebern pro Signalgeberkreis . . 8
10. Inbetriebnahme und Funktionsprüfung . . . . . . . . 8
11. Fehlerdiagnose . . . . . . . . . . . . . . . . . . . 9
12. Außerbetriebnahme und Entsorgung . . . . . . . . 10
13. Technische Daten . . . . . . . . . . . . . . . . . . 10
14. EG Konformitätserklärung. . . . . . . . . . . . . . 11

4
ISK 74 Induktives Sicherheitsschaltgerät
Deutsch
2. Allgemeine Sicherheitsbestimmungen und Schutzmaßnahmen
• Hersteller und Benutzer der Anlage / Maschine, an der die Schutzeinrichtung verwendet wird,
sind dafür verantwortlich, alle geltenden Sicherheitsvorschriften und -regeln in eigener Verant-
wortung abzustimmen und einzuhalten.
• Die Schutzeinrichtung garantiert in Verbindung mit der übergeordneten Steuerung eine funktio-
nale Sicherheit, nicht aber die Sicherheit der gesamten Anlage / Maschine. Vor dem Einsatz des
Gerätes ist deshalb eine Sicherheitsbetrachtung der gesamten Anlage / Maschine nach der
Maschinenrichtlinie 98/37 EG oder nach entsprechender Produktnorm notwendig.
• Die Bedienungsanleitung muss ständig am Einsatzort der Schutzeinrichtung verfügbar sein.
Sie ist von jeder Person, die mit der Bedienung, Wartung oder Instandhaltung der Schutzein-
richtung beauftragt wird, gründlich zu lesen und anzuwenden.
• Die Installation und Inbetriebnahme der Schutzeinrichtung darf nur durch Fachpersonal
erfolgen, die mit dieser Betriebsanleitung und den geltenden Vorschriften über Arbeitssicherheit
und Unfallverhütung vertraut sind. Die Hinweise in dieser Anleitung sind unbedingt zu beachten
und einzuhalten.
Elektrische Arbeiten dürfen nur von Elektrofachkräften durchgeführt werden.
• Sicherheitsvorschriften der Elektrotechnik und der Berufsgenossenschaft sind zu beachten.
• Bei Arbeiten am Schaltgerät ist dieses spannungsfrei zu schalten, auf Spannungsfreiheit zu
prüfen und gegen Wiedereinschalten zu sichern.
• Werden die potentialfreien Kontakte der Relaisausgänge mit einer gefährlichen Spannung fremd-
gespeist, ist sicherzustellen, dass diese bei Arbeiten an dem Schaltgerät ebenfalls abge-
schaltet werden.
• Das Schaltgerät enthält keine vom Anwender zu wartende Bauteile. Durch eigenmächtige
Umbauten bzw. Reparaturen am Schaltgerät erlischt jegliche Gewährleistung und Haftung des
Herstellers.
• Das Schutzsystem ist in geeigneten Zeitabständen von Sachkundigen zu prüfen und in jederzeit
nachvollziehbarer Weise zu dokumentieren.
Sicherheitshinweise
• Das Schaltgerät ermöglicht den Betrieb an 230 V sowie mit 24 V AC/DC. Der Anschluss der
Betriebsspannung an die falschen Klemmen kann das Schaltgerät zerstören.
• Das Schaltgerät ist in einem Schaltschrank zu montieren.
• Nicht in unmittelbarer Nähe von starken Wärmequellen montieren.
• Bei kapazitiven und induktiven Verbrauchern ist für eine ausreichende Schutzbeschaltung zu
sorgen.
Das Schaltgerät ist nach EN 954-1 „Sicherheitsbezogene Teile von Steuerungen“ für
Kat. 3 ausgelegt. Zur Einhaltung der Kat. 3 ist das Schaltgerät redundant, mit zwei sich
gegenseitig abfragenden, zwangsgeführten Sicherheitsrelais pro Kanal aufgebaut.
DieAnforderungen der Tornormen EN 12978 „Schutzeinrichtungen für kraftbetätigte Türen und
Tore“ und EN 12453 „Nutzungssicherheit kraftbetätigter Tore“ werden ebenfalls erfüllt.
Bei Nichtbeachtung oder vorsätzlichem Missbrauch entfällt die Haftung des Herstellers.

5
Deutsch
3. Allgemeines
Das Seilübertragungssystem ISK löst die Problematik, bewegliche Signalgeber mit einer stationären
Auswertung ohne mechanische Belastung zu verbinden. Die Kommunikation zwischen den
beweglichen Signalgebern und der Auswertelektronik beruht hierbei auf induktiver Basis. Die Über-
wachungselektronik induziert hierfür eine Frequenz auf einen Spulenkern, der in eine geschlossene
Leiterschleife eingebunden ist.
Der zweite Spulenkern, an dem die beweglichen Signalgeber angeschlossen sind, empfängt diese
Frequenz und gibt bei Kabelbruch oder bei Betätigung eines Signalgebers eine entsprechende
Rückmeldung an die Auswertelektronik.
4. Funktion
Das kompakte und montagefreundliche Sicherheitsschaltgerät ist für den Außeneinsatz konzipiert
und kann mit 230 V Netzspannung oder 24 V AC/DC betrieben werden.
An das Schaltgerät können bis zu vier Sicherheitskontaktleistenkreise angeschlossen werden. Für
die Sicherheitskontaktleisten (SKL) am Torblatt stehen zwei Kanäle (SKL Auf-Bewegung und SKL
Zu-Bewegung), und für die Sicherheitskontaktleisten am Führungspfosten ebenfalls zwei Kanäle
zur Verfügung. Die beweglichen, am Torblatt mitfahrenden Sicherheitskontaktleisten werden durch
das Seilübertragungssystem berührungslos und verschleißfrei überwacht. Die ortsfesten Sicher-
heitskontaktleisten werden direkt an das Schaltgerät angeschlossen.
Das Schaltgerät überwacht diese vier Sicherheitskontaktleistenkreise permanent auf Betätigung
oder Unterbrechung (Kabelbruch). Bei einer Störung wird dem entsprechenden Sicherheitskon-
taktleistenkreis einem der zwei Stop-Befehle zugeordnet (Stop in Auf-Richtung oder Stop in Zu-
Richtung). Um eine Ruhestromüberwachung des gesamten Systems zu ermöglichen, ist in die
Endleiste des jeweilige Sicherheitskontaktleistenkreises ein Abschlusswiderstand integriert. Fließt
der Soll-Ruhestrom, so sind die Ausgangsrelais angesteuert und die Schaltkontakte geschlossen.
Wird das Schaltelement betätigt oder der Signalgeberstromkreis unterbrochen, öffnen die Relais-
Schaltkontakte.
Die Schaltzustände der Relais und die angelegte Betriebsspannung werden durch LED‘s ange-
zeigt.
5. Bestimmungsgemäße Verwendung
Das Sicherheitsübertragungssystem ISK 74 ist ausgelegt für die Auswertung von stationären und
mitfahrenden Sicherheitskontaktleisten mit konstantem 8,2KWWiderstand.
Ein anderer oder darüber hinausgehender Einsatz ist nicht bestimmungsgemäß. Für Schäden, die aus
nicht bestimmungsgemäßen Verwendungen entstehen, übernimmt der Hersteller keine Haftung.
Der Einsatz bei Sonderanwendungen bedarf einer Freigabe vom Hersteller.

6
opening closing 1 2
stationary
StationaryOpening
StationaryClosing
TransmitClosing
TransmitOpening
STOP
OpeningSTOP
ClosingSTATIONARY
OpeningClosing123
TRANSMIT24VAC/DCPEL1N
Power
22 2
Deutsch
ISK 74 Induktives Sicherheitsschaltgerät
6. Systemkomponenten am Tor
243
1
Tor öffnet Tor schließt
SKL AUF Bewegung
SKL AUF Bewegung
SKL AUF Bewegung
SKL ZU Bewegung
SKL ZU Bewegung
SKL ZU Bewegung
Power
Stationary Opening
Transit Opening
Stationary Closing
Transit Closing
STO P
Ope ning S TOP Closing STATIONARY Ope ning C losing 123 TRA NSMIT 24V AC/DC P E L 1 N
1 Steuergerät ISK 74
2 Feststehender Spulenkern
3 Mitfahrender Spulenkern
4 Stahlseil als Übertragungsmedium
Applikationsbeispiel
DieAnordnung der einzelnen Komponenten ist
abhängig von der jeweiligen Torkonstruktion
und von baulichen Gegebenheiten.
7. Geräteübersicht
7.1 Signalanzeigen
LED Power grün
Versorgungsspannung
LED Transmit Opening rot
Störung Auf-Bewegung mitfahrende Leiste(n)
LED Stationary Opening rot
Störung Auf-Bewegung stationäre Leiste(n)
LED Transmit Closing rot
Störung Zu-Bewegung mitfahrende Leiste(n)
LED Stationary Closing rot
Störung Zu-Bewegung stationäre Leiste(n)

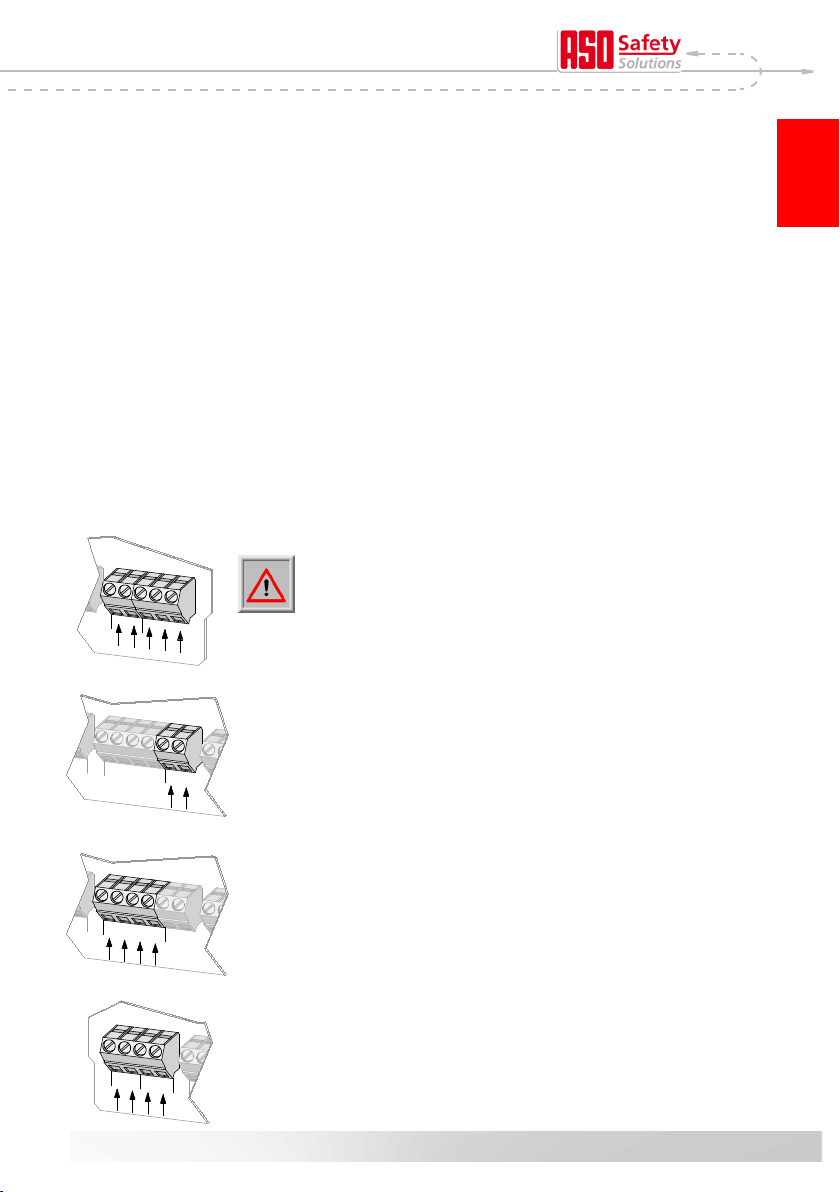

7.2 Anschlussklemmen
Klemmen STOP Opening Relais-Ausgang zur Steuerung Stop Öffnen
Klemmen STOP Closing Relais-Ausgang zur Steuerung Stop Schliessen
Klemmen STATIONARY Opening Sicherheitskontaktleisten Führungspfosten Öffnen
Klemmen STATIONARY Closing Sicherheitskontaktleisten Führungspfosten Schliessen
Klemmen Transmit 1, 2 feststehender Spulenkern
Klemmen 24 V AC/DC Versorgungsspannung 24 V AC/DC
Klemmen PE L1 N Versorgungsspannung 230 V

7
Deutsch
TOP
osingSTATIONARY
OpeningClosing123
TRANSMIT
TOP
osingSTATIONARY
OpeningClosing123
TRANSMIT
STOP
OpeningSTOP
Closing
230 V
24 V
23
ANSMIT24VAC/DCPEL1N
8.2 Versorgungsspannung.2 Versorgungsspannung
Die Spannungsversorgung kann wahlweise mit Netzspannung
230 V AC 50/60 Hz oder mit Niederspannung 24 V AC/DC erfolgen.
Niemals beide Spannungen gleichzeitig anlegen !
Die 230 V Versorgungsspannung ist an die Klemmen PE,L1,N anzulegen.
Für den Betrieb mit 24 V ist das Gerät an den Klemmen 24 V AC/DC
anzuschließen.
8.3 Anschluss ortsfester Spulenkern
An die Klemmen Transmit 1 + 2 ist der ortsfeste Spulenkern anzuschließen,
wobei die Polarität beliebig ist.
DerAnschluss am Spulenkern erfolgt über die mitgelieferten Quetschverbinder
oder durch direktes anlöten der Leitung an die Stecker.
8.4 Anschluss stationäre Kontaktleisten
Die stationäre(n) Sicherheitskontaktleiste(n) (SKL) am Führungspfosten für
die Auf-Bewegung wird (werden) an das Klemmenpaar Stationary Opening
angeschlossen. Bei mehreren SKL werden diese in Reihe geschaltet und die
Endleiste mit 8,2 kWabgeschlossen.
Die stationäre(n) SKL für die Zu-Bewegung wird (werden) entsprechend an
das Klemmenpaar Stationary Closing angeschlossen.
Sollte ein Kanal für die stationären SKL oder eventuell beide Kanäle
nicht genutzt werden, sind die Kanäle mit den mitgelieferten 8,2 kW
Widerständen zu belegen.
8.5 Anschluss Steuerstromkreise
An das Klemmenpaar Stop Opening ist der zu überwachende Steuerstrom-
kreis für die Auf-Bewegung (Stop-Auf-Bewegung) und an das Klemmenpaar
Stop Closing der entsprechende Steuerstromkreis für die Zu-Bewegung
(Stop-Zu-Bewegung) anzuschließen.
8. Anschluss des Gerätes
8.1 Voraussetzungen.1 Voraussetzungen
• Die Versorgungsspannung des ISK 74 muss den Anforderungen für Schutzkleinspannung (SELV)
entsprechen.
• Leitungen, die im Freien oder außerhalb vom Schaltschrank verlegt werden, müssen entsprechend
geschützt werden.
• Die für das Gerät angegebene Schutzart ist nur dann sichergestellt, wenn die Zuleitungen
ordnungsgemäß in die Verschraubungen geklemmt sind.
7.3 Ausführungen und mechanische Befestigung.3 Ausführungen und mechanische BefestigungAusführungen und mechanische Befestigung
Version ISK 74-30
Platinenversion
Version ISK 74-31
Polycarbonat-Gehäuse mit Verschraubungen für Aufputzmontage in rauer Umgebung.
Das Schaltgerät ist fachgerecht an einem geeigneten Montageort zu befestigen. Nach Entfernen des
Deckels kann das Gehäuse mit vier Schrauben befestigt werden.
Die Einbaulage des Schaltgerätes ist beliebig, sollte jedoch zum Schutz vor eindringender Feuchtigkeit
so montiert werden, dass die Kabeleinführungen nach unten zeigen.
Version ISK 74-33
Schnappschienenversion für die Befestigung auf 35 mm DIN-Schiene im Schaltkasten.

8
Deutsch
ISK 74 Induktives Sicherheitsschaltgerät
ASO-Signalgeber dürfen nicht parallel geschaltet werden.
Bild 1: Verschaltung am Spulenkern
SKL
ZU-Bewegung
SKL
AUF-Bewegung
OC
9. Anschließen der Signalgeber
9.1 Anschluss am Spulenkern (Bild 1)
9.2 Anschluss von mehreren Signalgebern pro Signalgeberkreis (Bild 2)
An dem Signalgebereingang Obzw. Ckönnen ein oder mehrere Signalgeber angeschlossen
werden. Hierfür werden die einzelnen Signalgeber entsprechend Bild 2 in Serie geschaltet.
Maximal können 5 Signalgeber mit einer Gesamtkabellänge von max. 25 m in Serie geschaltet werden.
Die Länge eines Signalgebers kann bis zu 25 m betragen.
Vor dem Anschließen der in Serie geschalteten Signalgeber ist es empfehlenswert, den Widerstands-
wert der Verschaltung auszumessen.
Bei unbetätigter SKL muss der Widerstand 8,2 kW± 500 Wbetragen. Ist die SKL betätigt, darf der
Widerstand 500 Wnicht überschreiten.
Sollte ein Kanal nicht genutzt werden, muss dieser mit einem 8,2 kW Widerstand
belegt werden.
Die mitfahrenden Leisten (SKL) werden mit dem
mitfahrenden Spulenkern verbunden.
Hierzu wird die mitfahrende SKL ZU Bewegung mit
dem Anschluss Cdes mitfahrenden Spulenkerns
verbunden und die optionale SKL AUF Bewegung
mit dem Anschluss O .
Der Anschluss der SKL am Spulenkern erfolgt über
die mitgelieferten Quetschverbinder oder durch
direktes Anlöten der Leitung an die Stecker.
10. Inbetriebnahme / Funktionsprüfung
Nach entsprechendem Anschluss aller elektrischen Verbindungen und Einschalten der Versorgungs-
spannung, muss die Toranlage auf korrekte Funktion überprüft werden. Hierzu sind alle Sicherheits-
kontaktleisten der Reihe nach zu betätigen und die entsprechenden Reaktionen des Schaltgerätes
zu kontrollieren.
Signalgeber 1 Signalgeber 2 Signalgeber „n“
2
222
O
C
Bild 2: Verschaltung mehrerer Signalgeber, hier am Beispiel Sicherheitskontaktleiste

9
Deutsch
11. Fehlerdiagnose
Bei korrekter Verdrahtung und Anlegen der Versorgungsspannung darf nur die grüne LED leuchten.
Bei Aueuchten einer der roten LED‘s ist ein Fehler im System vorhanden, der sich mit Hilfe der
LED eingrenzen lässt.
LED Fehler Fehlerbeseitigung
LED‘s
leuchten nicht
Versorgungsspannung fehlt, zu gering
oder falsch angeschlossen
Anschlüsse und Versorgungsspannung überprüfen:
- 24 V AC/DC an Klemme 24V AC/DC oder
- 230 V AC an Klemmen PE, L1 und N
Toleranzbereich: ±10%
einzelne rote LED
leuchtet
Kontaktleiste(n) nicht angeschlossen,
fehlerhaft angeschlossen oder defekt
- Anschlüsse der entsprechenden Kontaktleiste
überprüfen (abgequetschte Zuleitungen, brüchige
Zuleitungen etc.)
- Sicherheitskontaktleiste(n) überprüfen*
Ein Kontaktleisten-Anschluss wird nicht
benutzt
Nicht benutzte Kontaktleisten-Anschlüsse dauerhaft
mit einem der mitgelieferten 8,2 kΩ-Widerstände
überbrücken
beide roten
Transmit LED‘s
leuchten
Übertragungsstrecke ist gestört oder
fehlerhaft montiert
- mech. Montageanleitung beachten (ISK Sicher-
heitsübertragungsystem)
- Übertragungskerne auf Verschleiß überprüfen.
- Seilkreis überprüfen; hier ist darauf zu achten,
dass beide Übertragungskerne sich innerhalb des
Seilkreis benden
- Kontaktstellen Seil / Torkörper überprüfen.
- Versorgungsspannung überprüfen**
Kontaktleiste(n) nicht angeschlossen,
fehlerhaft angeschlossen oder defekt
- Anschlüsse der entsprechenden Kontaktleiste
überprüfen (abgequetschte Zuleitungen, brüchige
Zuleitungen etc.)
- Sicherheitskontaktleiste(n) überprüfen*
* Liegt der Fehler nicht in der Verdrahtung, kann die Funktion der Elektronik durch Belegung
aller SKL-Eingänge an der ISK 74-31 Auswertelektronik (Klemmen Stationary Opening
bzw. Closing) und am mitfahrenden Spulenkern (Anschlüsse Ound C) mit jeweils einem
8,2 kWWiderstand überprüft werden. Arbeitet danach die Elektronik einwandfrei, müssen die
Sicherheitskontaktleisten mit einem Widerstandsmessgerät überprüft werden. Hierfür muss
die jeweilige Verbindung der SKL zur Auswertelektronik oder zum mitfahrenden Spulenkern
aufgetrennt und mit einem Widerstandsmessgerät verbunden werden.
Bei unbetätigter Sicherheitskontaktleiste muss der Widerstand 8,2 kW ±500 W betragen. Ist die
Sicherheitskontaktleiste betätigt, darf der Widerstand 500 W nicht überschreiten.
** Sollten die beiden LED’s für die mitfahrenden SKL (Transmit Opening und Transmit
Closing) leuchten, ist ein Fehler im induktiven Übertragungssystem vorhanden. Die
häufigsten Fehlerquellen hierfür sind schlechte Verbindungen an den Spulenkernen,
nicht ordnungsgemäß installierte Seilsystemkomponenten (siehe Montageanleitung ISK-
Sicherheitsübertragungssystem) oder eine unzulässig niedrige Versorgungsspannung.
Die Seilschleife darf einen maximalen Widerstandswert von 3 W haben. Der Widerstandswert kann
durch Lösen des Stahlseiles von der Erdungsklemme und anschließendem Messen zwischen
Stahlseilende und Erdungsklemme ermittelt werden.

10
Deutsch
ISK 74 Induktives Sicherheitsschaltgerät
StationaryOpening
StationaryClosing
TransmitClosing
TransmitOpening
STOP
OpeningSTOP
ClosingSTATIONARY
OpeningClosing123
TRANSMIT24VAC/DCPEL1N
Power
122
120
140
56
Version ISK 74-30
Version ISK 74-31
Version ISK 74-33
18
122
103
37
STOP
OpeningSTOP
Closing24VAC/DCPEL1N
STATIONARY
OpeningClosing12
TRANSMIT
Power
StationaryOpening
StationaryClosing
TransmitClosing
TransmitOpening
STOP
OpeningSTOP
ClosingSTATIONARY
OpeningClosing123
TRANSMIT24VAC/DCPEL1N
100
113
Power
StationaryOpening
StationaryClosing
TransmitClosing
TransmitOpening
Prüfbericht Nr.:
04/YTT/551696
Zertikat Nr.:
78/780/551696
13. Technische Daten
Versorgungsspannung
Netzspannung: UNetz 230 V AC 50/60 Hz
Niederspannung: UE24 V AC/DC24 V AC/DC ±10 %
Leistungsaufnahme Pmax 3 VA
Zulassungen
Kategorie 3 nach EN 954-1
Sicherheitseinrichtung nach EN 12978
Anschlusswiderstand Sicherheitskontaktleisten
Nominalwert Rnom = 8,2 kΩ
oberer Schaltwert RAO > 20 kΩ
unterer Schaltwert RAU < 2,5 kΩ
Relais Stufen
max. Schaltspannung 240 V ~ / 30 V -
max. Schaltstrom 4 A ~ / 4 A -
Elektrische Lebensdauer >106Schaltspiele
Schaltzeiten Sicherheitsrelais
Reaktionszeit < 20 ms
Freischaltzeit 500 ms
Version ISK 74-30
Abmessungen (HxBxT)
Platine 113 x 100 x 30 mm
Gewicht 285 g
Version ISK 74-31
Gehäuse Polystyrol mit Klarsichtdeckel
Abmessungen (HxBxT)
Gehäuse 120 x 122 x 56 mm
Gehäuse incl. Verschr. 140 x 122 x 56 mm
Schutzart
IP65 mit M16-Verschraubungen
IP54 mit M16-Verschlußstopfen
Gewicht 650 g
Version ISK 74-33
Abmessungen (HxBxT)
Gehäuse 122 x 103 x 18 mm
Gewicht 295 g
Temperaturbereich -20°C bis +55°C
Querschnitt Anschlussleitungen
ein-, oder feindrähtige Leitung 0,75-1,5 mm2
Alle an das Schaltgerät angeschlossenen Spannungen
müssen sicher getrennte Spannungen sein!
12. Außerbetriebnahme und Entsorgung
Die von ASO hergestellten Produkte sind ausschließlich für den gewerblichen Gebrauch (B2B)
vorgesehen. Nach Nutzungsbeendigung sind die Produkte gemäß allen örtlichen, regionalen und
nationalen Vorschriften zu entsorgen. ASO nimmt die Produkte auch gern zurück und entsorgt diese
ordnungsgemäß.

11
Deutsch
14. EG Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend bezeichneten Produkte der Baureihe:
ISK 74-30 (Artikelnummer 204653, Format Seriennummer yymmnnnnn)
ISK 74-31 (Artikelnummer 204650, Format Seriennummer yymmnnnnn)
ISK 74-33 (Artikelnummer xxxxxx, Format Seriennummer yymmnnnnn)
Induktive Übertragungsvorrichtung mit Sicherheitsschaltsystem zur Kombina-
tion mit Schaltleisten zur Vermeidung von Gefahren an Quetsch- und Scher-
stellen bei Torsystemen aufgrund ihrer Konzipierung und Bauart sowie in der
von uns in Verkehr gebrachten Ausführung, den einschlägigen grundlegenden
Sicherheits- und Gesundheitsanforderungen der nachfolgenden EG-Richtlinien
und Normen entspricht:
EG - Maschinenrichtlinie 2006/42/EG
EN 12978:2003
EN 954-1:1996
EN 61000-6-3:2001
EG - Baumusterprüfung
Notied Body 0044
TÜV NORD CERT GmbH
Langemarckstraße 20
D-45141 Essen
Zertikat Nr.: 78/780/551696
Diese Konformitätserklärung entbindet den Konstrukteur/Hersteller der Maschine
nicht von seiner Picht, die Konformität der gesamten Maschine, an der dieses
Produkt angebracht wird, entsprechend der EG-Richtlinie sicherzustellen.
Hersteller und Dokumentenbevollmächtigter:
ASO, Antriebs- und Steuerungstechnik GmbH,
Am Grarock 8, D-33154 Salzkotten
Salzkotten, den XX.XX.2010
Helmut Friedrich
(Geschäftsführer und Dokumentenbevollmächtigter)

12

13
English
ISK 74 Inductive Safety Relay74 Inductive Safety RelayInductive Safety RelayRelay
We reserve the right to make technical and operationally relevant changes
to the products and devices described in this documentation at any time
and without prior notice.
1. Contents
1. Contents. . . . . . . . . . . . . . . . . . . . . . . 13
2. General safety regulations and protective measures 14
3. General . . . . . . . . . . . . . . . . . . . . . . . 15
4. Function . . . . . . . . . . . . . . . . . . . . . . . 15
5. Proper use. . . . . . . . . . . . . . . . . . . . . . 15
6. System components tted to the gate. . . . . . . . 16
7. Device overview . . . . . . . . . . . . . . . . . . . 16
7.1 Signal indicators. . . . . . . . . . . . . . . . . . . . . . 16
7.2 Connection terminals . . . . . . . . . . . . . . . . . . . 16
7.3 Versions and mechanical mounting . . . . . . . . . . . . 17
8. Connecting the device. . . . . . . . . . . . . . . . 17
8.1 PrerequisitesPrerequisites . . . . . . . . . . . . . . . . . . . . . . . 177
8.2 Supply voltageSupply voltage. . . . . . . . . . . . . . . . . . . . . . . 177
8.3 Connecting the stationary coil core . . . . . . . . . . . . 17
8.4 Connecting the stationary contact edges . . . . . . . . . 17
8.5 Connecting the control circuits . . . . . . . . . . . . . . 17
9. Connecting the travelling sensors. . . . . . . . . . 18
9.1 Connecting to the travelling coil core . . . . . . . . . . . 18
9.2 Connecting several sensors per sensor circuit . . . . . . . 18
10. Commissioning and functional test . . . . . . . . . . 18
11. Error diagnosis . . . . . . . . . . . . . . . . . . . 19
12. Taking out of service and disposal . . . . . . . . . 20
13. Technical specications . . . . . . . . . . . . . . . 20
14. EC declaration of conformity . . . . . . . . . . . . 21

14
ISK 74 Inductive Safety Relay74 Inductive Safety RelayInductive Safety RelayRelay
English
2. General safety regulations and protective measures
• The manufacturer and users of the plant / machine on which the protection is being used are
responsible for implementing and following all applicable safety regulations and rules.
• When used in conjunction with the higher-order controller, the protection guarantees functional
safety, but not the safety of the entire plant / machine. The safety of the entire plant / machine
must, therefore, be assessed in accordance with machinery directive 98/37 EC or appropriate
product norm before using the device.
• The operating instructions must always be available at the place of installation of the protec-
tion.
They must be read thoroughly and observed by all persons involved in the operation, maintenance
and servicing of the protection.
• The protection must only be installed and commissioned by professionals familiar with these
operating instructions and the applicable operational safety and accident prevention regulations.
All of the instructions provided in these operating instructions must be observed and followed.
All electrical work must only be performed by skilled electricians.
• All relevant electrical engineering and Employer's Liability InsuranceAssociation safety regulations
must be observed.
• During work on the switching unit, it is to be switched to zero potential, checked to ensure that
it is at zero potential and protected against being restarted.
• If the potential-free contacts of the relay outputs are supplied externally with a dangerous voltage,
make certain that these outputs are also switched off during work on the switching unit.
• The switching unit does not contain any components that require servicing by the user. Un-
authorised conversions and repairs made to the switching unit will void all guarantees and the
manufacturer’s liability.
• The protection system is to be professionally inspected at appropriate intervals and be documented
in such a way that it is comprehensible at all times.
Safety advice
• The switching unit enables operation at 230V as well as with 24VAC/DC. Connecting the ope-
rating voltage to the wrong terminals can destroy the switching unit.
• The switching unit is to be installed in a switching cabinet.
• Do not install in the immediate vicinity of strong sources of heat.
• For capacitive and inductive loads, ensure adequate protective circuits.
The switching unit complies with EN 954 1 "Safety-related parts of control systems",
Cat. 3. To meet Cat. 3 requirements, the switching unit has a redundant structure with
two, two-way polling, forcibly actuated safety relays per channel.
The requirements of EN 12978 "Safety devices for power operated doors and gates" and
EN12453"Safetyinuseofpoweroperatedgates"arealsofullled.
The manufacturer assumes no liability in the event of non-observance or intentional abuse.

15
English
3. General
The ISK signal transmission system solves the problem of connecting moveable sensors to a stationary
evaluation system without mechanical stress. Communication between the moveable sensors and
the electronic evaluation system is based on induction. To achieve this, the monitoring electronics
induce a frequency on a coil core, which is integrated in a closed conductor loop.
The second coil core, to which the moveable sensors are connected, receives this frequency and
sends corresponding feedback to the electronic evaluation system in the event of cable break or
actuation of a sensor.
4. Function
The compact and easy-to-install safety relay is designed for outdoor use and can be operated with
230V mains voltage or 24VAC/DC.
Up to four safety contact edge circuits can be connected to the switching unit. Two channels (SCE
opening movement and SCE closing movement) are available for the safety contact edges (SCE)
on the gate leaf; two channels are also available for the safety contact edges on the leading pillar.
The signal transmission system monitors the travelling safety contact edges on the gate leaf without
contact and without abrasion. The stationary safety contact edges are connected directly to the
switching unit.
The switching unit continuously monitors these four safety contact edge circuits for actuation or
interruption (cable break). In the event of a fault, one of the two stop commands (stop in the opening
direction or stop in the closing direction) is issued to the respective safety contact edge circuit. A
terminating resistor is integrated into the end edge of the relevant safety contact edge circuit in order
to enable the standby current of the entire system to be monitored. If the specied standby current
is owing, the output relays are activated and the switching contacts are closed. If the switching
element is actuated or the sensor circuit is interrupted, the relay switching contacts open.
The switching states of the relays and the applied operating voltage are indicated by LEDs.
5. Proper use
The ISK 74 safety transmission system is designed for evaluating stationary and travelling safety
contact edges with constant 8.2kWresistance.
Any uses above and beyond these uses constitute improper use. The manufacturer assumes no
liability for damages arising from improper use.
The device may only be used in special applications with the manufacturer’s express consent.

16
English
ISK 74 Inductive Safety Relay74 Inductive Safety RelayInductive Safety RelayRelay
opening closing 1 2
stationary
StationaryOpening
StationaryClosing
TransmitClosing
TransmitOpening
STOP
OpeningSTOP
ClosingSTATIONARY
OpeningClosing123
TRANSMIT24VAC/DCPEL1N
Power
22 2
243
1
Gate opens Gate closes
SCE OPEN movement
SCE OPEN movement
SCE OPEN movement
SCE CLOSE movement
SCE CLOSE movement
SCE CLOSE movement
Power
Stationary Opening
Transit Opening
Stationary Closing
Transit Closing
STO P
Ope ning S TOP Closing STATIONARY Ope ning C losing 123 TRA NSMIT 24V AC/DC P E L 1 N
6.Systemcomponentsttedtothegate
1 ISK 74 control device
2 Stationary coil core
3 Travelling coil core
4 Steel cable acting as transmission medium
Example of use
The actual arrangement of the individual
components depends on the design of the
gate in question and the conditions at the
installation site.
7. Device overview
7.1 Signal indicators
LED Power green
Supply voltage
LED Transmit Opening red
Fault, opening movement - travelling edge(s)
LED Stationary Opening red
Fault, opening movement stationary edge(s)
LED Transmit Closing red
Fault, closing movement - travelling edge(s)
LED Stationary Closing red
Fault, closing movement - stationary edge(s)
7.2 Connection terminals
STOP Opening terminals relay output for controller - stop opening
STOP Closing terminals relay output for controller - stop closing
STATIONARY Opening terminals safety contact edges - leading pillar opening
STATIONARY Closing terminals safety contact edges - leading pillar closing
Transmit 1, 2 terminals stationary coil core
24 V AC/DC terminals 24VAC/DC supply voltage
PE L1 N terminals 230V supply voltage

17
English
TOP
osingSTATIONARY
OpeningClosing123
TRANSMIT
TOP
osingSTATIONARY
OpeningClosing123
TRANSMIT
STOP
OpeningSTOP
Closing
230 V
24 V
23
ANSMIT24VAC/DCPEL1N
8.2 Supply voltage
For the voltage supply, either mains voltage (230VAC 50/60 Hz) or
low voltage (24VAC/DC) may be used. Never apply both voltages
simultaneously!
The 230V supply voltage must be connected to terminals PE, L1, N. When
operated with 24V, the device is to be connected to terminals 24VAC/DC.
8.3 Connecting the stationary coil core
Connect the stationary coil core to terminals Transmit 1 + 2; no special
attention is required for polarity.
The cable for the coil core is connected using the supplied crimp connectors
or by directly soldering the wire to the connectors.
8.4 Connecting the stationary contact edges
The stationary safety contact edge(s) (SCE) on the leading pillar for the
opening movement is (are) connected to the Stationary Opening terminal
pair. If several SCEs are being used, they must be connected in series and
the end edge must be terminated using an 8.2kWresistor.
The stationary SCE(s) for the closing movement is (are) connected accor-
dingly to the Stationary Closing terminal pair.
If one or both channels for the stationary SCE are not used, the supplied
8.2kWresistors are to be connected to the respective channels.
8.5 Connecting the control circuits
The control circuit to be monitored for the opening movement (stop-opening
movement) is to be connected to the Stop Opening terminal pair; for the
closing movement (stop closing movement), the appropriate control circuit
is to be connected to the Stop Closing terminal pair.
8. Connecting the device
8.1 Prerequisites
• The supply voltage used for the ISK 74 must comply with the requirements for safety low voltage
(SELV).
• Cables installed outdoors or outside of the switching cabinet must be protected appropriately.
• The protection class specied for this device is only ensured if the supply lines have been properly
clamped to the screw connections.
7.3 Versions and mechanical mounting
Version SK 74-30
PCB version
Version SK 74-31
Polycarbonate housing with screw connections for on-wall mounting in harsh environments.
The switching unit is to be professionally mounted at a suitable location. After removing the cover,
the housing can be mounted with four screws.
The switching unit may be mounted in any orientation. To prevent moisture penetration, it should,
however, be installed so that the cable conduits point downward.
Version SK 74-33
Snap-on-rail version for mounting on 35mm DIN rails in the switching box.

18
Sensor 1 Sensor 2 Sensor „n“
English
ISK 74 Inductive Safety Relay74 Inductive Safety RelayInductive Safety RelayRelay
SCE
CLOSING
movement
SCE
OPENING
movement
OC
O
C
Figure 1: Wiring of multiple sensors; in this example: safety contact edge
9. Connecting the sensors
9.1 Connecting to the coil core (gure 1)
Figure 1: Connection at the coil core
If a channel is not used, it must be connected to an 8.2kkkW resistor .
ASO sensors must not be connected in parallel.
9.2 Connecting multiple sensors per sensor circuit (gure 2)
One or more sensors can be connected to sensor input Oor C. For this purpose, the individual
sensors are connected in series according to gure 2.
Up to ve sensors may be connected in series, whereby the total cable length must not exceed 25 m.
The length of one sensor may be up to 25 m.
Before connecting the sensors that are connected in series, it is recommended that the resistance
value of the arrangement be measured.
The resistance must be 8.2kW± 500Wwhen the SCE is inactive and must not exceed 500 Wwhen
it is active.
The travelling edges (SCE) are connected to the
travelling coil core.
For this purpose, the travelling SCE CLOSING move-
ment is connected to connection Cof the travelling
coil core and the optional SCE OPENING movement
is connected to connection O .
The cable for the coil core is connected to the SCE
using the supplied crimp connectors or by directly
soldering the wire to the connectors.
10. Commissioning / functional test
The gate system must be tested for proper function after all of the electrical connections have been
established and the supply voltage has been turned on. To do this, activate each of the safety contact
edges one after another and check the corresponding reactions of the switching unit.
2
222

19
English
11. Error diagnosis
Only the green LED may illuminate if the supply voltage has been correctly connected. If one of the red
LEDs illuminate, there is an error in the system which can be pinpointed with the aid of the LED.
LED Error Error correction
LEDs are not
illuminated
The supply voltage is missing, too low or
has been connected incorrectly
Check connections and supply voltage:
-24VAC/DC at terminal 24 V AC/DC or
-230VAC at terminals PE, L1 and N
Tolerance range: ±10%
A single red LED
is illuminated
Contact edge(s) not connected, con-
nected incorrectly or faulty
-Check the connections of the corresponding con-
tact edge (squeezed or brittle supply lines, etc.)
-Check safety contact edge(s)*
One of the contact edge connections is
not being used
Any contact edge connections that are not being
used must be permanently bridged using one of the
supplied 8.2 kΩ resistors
Both of the red
Transmit LEDs
are illuminated
The transmission line is faulty or has
been installed incorrectly
-Observe the mech. assembly instructions
(ISK safety transmission system)
-Check transmission coil cores for abrasion.
-Check cable loop; make certain that both trans-
mission coil cores are in the cable loop
-Check cable / gate leaf contact points.
-Check supply voltage**
Contact edge(s) not connected, con-
nected incorrectly or faulty
-Check the connections of the corresponding con-
tact edge (squeezed or brittle supply lines, etc.)
- Check safety contact edge(s)*
* If the error is not related to the system’s wiring, the proper function of the electronics can be tested
by connecting an 8.2kWresistor to each of the SCE inputs on the ISK 74-31 electronic evaluation
system (terminals Stationary Opening or Closing) and to the travelling coil core (connections
Oand C). If the electronics work perfectly after performing the test, the safety contact edges
must be checked using an ohmmeter. To do this, the respective connection on the SCE for the
electronic evaluation system or for the travelling coil core must be disconnected and connected
to an ohmmeter.
The resistance must be 8.2kW ±500W when the safety contact edge is inactive and must not
exceed 500W when it is active.
** If both of the LEDs for the travelling SCEs (Transmit Opening and Transmit Closing) illuminate,
there is an error in the inductive signal transmission system. The most frequent causes of these
errors are bad coil core connections, incorrectly installed cable system components (see IKS
safety transmission system assembly instructions) or an impermissibly low supply voltage.
The maximum resistance value of the cable loop must not exceed 3W . The resistance value can
be measured by disconnecting the steel cable from the ground terminal and then measuring the
resistance between the end of the steel cable and ground terminal.

20
English
ISK 74 Inductive Safety Relay74 Inductive Safety RelayInductive Safety RelayRelay
13.Technicalspecications
Supply voltage
Mains voltage: UMains 230 V AC 50/60 Hz
Low voltage: UE24 V AC/DC24 V AC/DC ±10 %
Power consumption Pmax 3 VA
Certications
Category 3 acc. to EN 954-1
Safety device acc. to EN 12978
Terminal resistance of the SCEs
nominal value Rnom = 8,2 kΩ
upper switching point RAO > 20 kΩ
lower switching point RAU < 2,5 kΩ
Relay stages
Max. switching voltage 240 V ~ / 30 V -
Max. switching current 4 A ~ / 4 A -
Mechanical life-time >106actuations
Safety relay switching times
Response time < 20 ms
Turn-off time 500 ms
Version ISK 74-30
Dimensions (HxWxD)
PCB 113 x 100 x mm
Weight 285 g
Version ISK 74-31
Housing Polystyrene with transparent cover
Dimensions (HxWxD)
Housing 120 x 122 x 56 mm
Housing incl. screw conn. 140 x 122 x 56 mm
Protection class
IP65 with M16 screw ttings
IP54 with M16 blanking plug
Weight 650 g
Version ISK 74-33
Dimensions (HxWxD)
Housing 122 x 103 x 18 mm
Weight 295 g
Temperature range -20°C to +55°C
Connection cable cross-section
single- or ne-stranded cable 0,75-1,5 mm2
All voltages connected to the switching unit must be
safely isolated!
StationaryOpening
StationaryClosing
TransmitClosing
TransmitOpening
STOP
OpeningSTOP
ClosingSTATIONARY
OpeningClosing123
TRANSMIT24VAC/DCPEL1N
Power
122
120
140
56
Version ISK 74-30
Version ISK 74-31
Version ISK 74-33
18
122
103
37
STOP
OpeningSTOP
Closing24VAC/DCPEL1N
STATIONARY
OpeningClosing12
TRANSMIT
Power
StationaryOpening
StationaryClosing
TransmitClosing
TransmitOpening
STOP
OpeningSTOP
ClosingSTATIONARY
OpeningClosing123
TRANSMIT24VAC/DCPEL1N
100
113
Power
StationaryOpening
StationaryClosing
TransmitClosing
TransmitOpening
12. Taking out of service and disposal
The products manufactured by ASO are intended solely for commercial use (B2B). At the end of use,
the products are to be disposed of according to all local, regional and national regulations. Products
can also be returned to ASO, which will then dispose of them properly.
Test report no.
04/YTT/551696
Certicate no.
78/780/551696
