Aspen Pumps mini aqua ASP-MA115 Instruction Manual

Part no. 2559 ASPEN 09/06
•Designed for installation inside
casing of minisplit evaporator unit
or inside lineset cover
•Quick and easy to install
•Quietly and reliably pumps
condensation water to a
maximum height of 26 feet
mini aqua pump
INSTALLATION & MAINTENANCE MANUAL
FOR MINI AQUA MODELS: ASP-MA115 & ASP-MA230
Thank you for buying your new Mini Aqua Pump.
This manual provides complete instructions for the correct installation and maintenance of pump which should
be carefully followed. Please record following information for future reference:
Serial number: Operating Voltage:
Date installed: Location of pump:
Manufactured by: Aspen Pumps Apex Way Hailsham East Sussex BN27 3WA United Kingdom website: www.aspenpumps.com
Imported & Distributed in the USA by:
3 Kellogg Court, Unit 10, Edison, NJ 08817 Tel: [phone]
Fax: [phone] email: [email protected] web: www.eztrap.com
Imported & Distributed in Canada by:
PBL Comfort Sales Inc
107 Highland Blvd, Caledonia, Ontario Tel: [phone]
Fax: [phone] email: [email protected]
The manufacturer disclaims all implied and express warranties, including the implied warranty of merchantability and the implied warranty of fitness for a particular purpose, except as follows:
This condensate product purchased by you concurrently is unconditionally warranteed to be free from defects in material and workmanship under normal use for a period of one year from date of
purchase, providing it is installed and operated strictly in accordance with the manufacturer’s installation instructions. If the product is found to be defect or otherwise fails in normal use, you may return
it for replacement. All freight charges for the return of the product shall be borne by you. The manufacturer will pay outgoing freight charges for the replacement product. Defective product returned
to the factory prepaid will be repaired or replaced free of charge. Replacement product will, to the extent such product is then available in the manufacturer’s inventory, be of a similar type of color and
kind. Manufacturer retains the right to substitute product if the replacement product does not conform in terms of color, type and specifications to the original product if no longer available. This
warranty does not cover replacement labor or any cost, claim or incident to any defect nor does it cover any consequential damages. The sole liability of the manufacturer under this warranty is
limited to the replacement of defective product. Product damaged by improper use, accident, neglect, alteration, abuse or improper installation is excluded from this warranty.
Product Warranty

Technical Data:
•Power supply:
115 V AC 0.18A 15W 60HZ
230 V AC 0.11A 16W 60HZ
•3A volt-free alarm wires,
N.O., N.C. contacts rated
@ 5A inductive at 115 V or 230 V AC
•Non-continuously rated , operating time
5 mins. on / 5 mins. off
•Class 1 Appliance
•Hall effect electronic water level sensor
•Thermally protected pump
•Maximum water temperature: 104ºF
•ETL listed
•Capacity: 3.7GPH @ zero head, 0.8 GPH
@ 26 ft. head.
•Maximum recommended head: 26 feet
•Suction lift: 4 ft.
•Discharge tube: 1/4” i.d
•Gravity inlet
•Sound level: 21 db (A) @ 3 ft.
•Handles minisplits up to 24,000 btu/hr.
•Fully potted

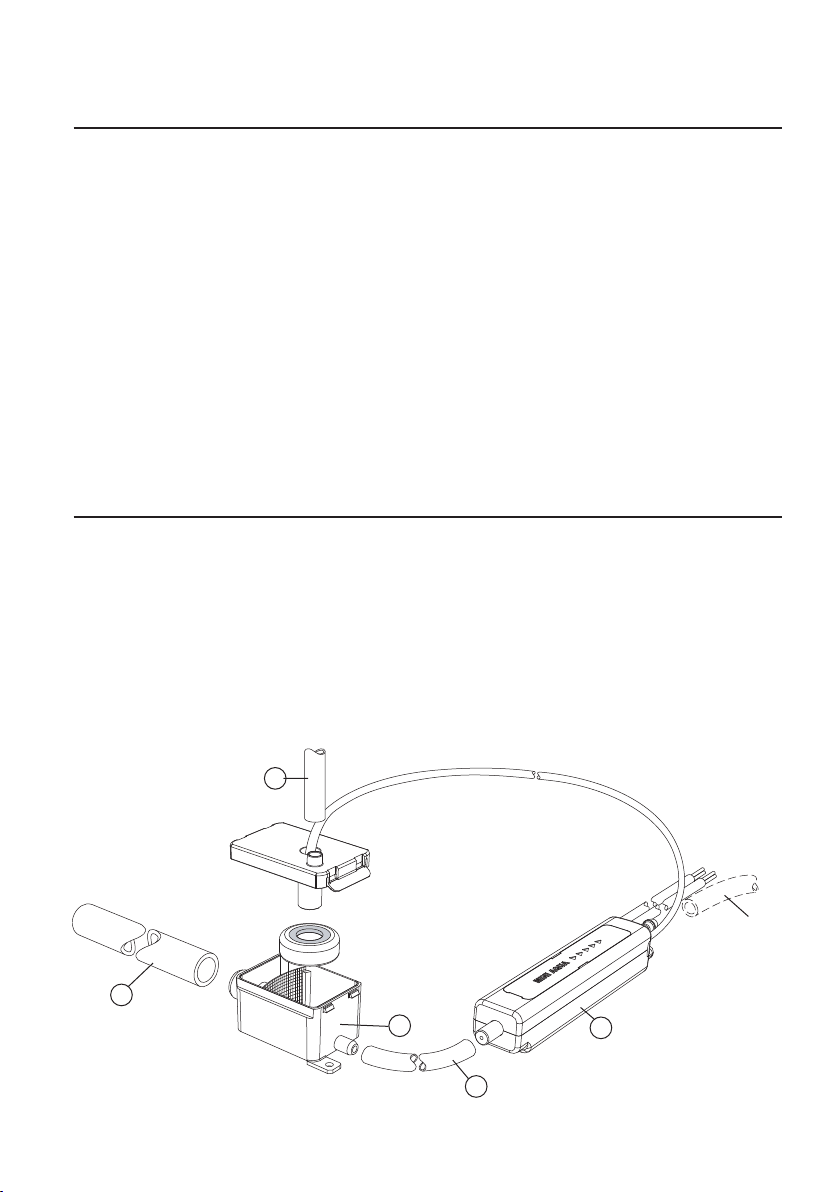

Kit includes:
NOTE: Check all components are present
before starting installation.
1. Pump unit with attached power/alarm
cable assembly
2. Inline reservoir with lid & sensor cable,
float & filter
3. Blue rubber inlet hose
4. 5' length of 1/4" i.d. vinyl discharge tube
5. 6" length of 1/4" i.d. vinyl breather tube
6. 4 12" x 1/8" cable ties
7. 2 3/4" x 2" self adhesive velcro strips
8. Installation manual
*You will also
need a length of
1/4” i.d. vinyl
tube from the
pump outlet barb
to the drain.
1
1
5
3
4
2
*

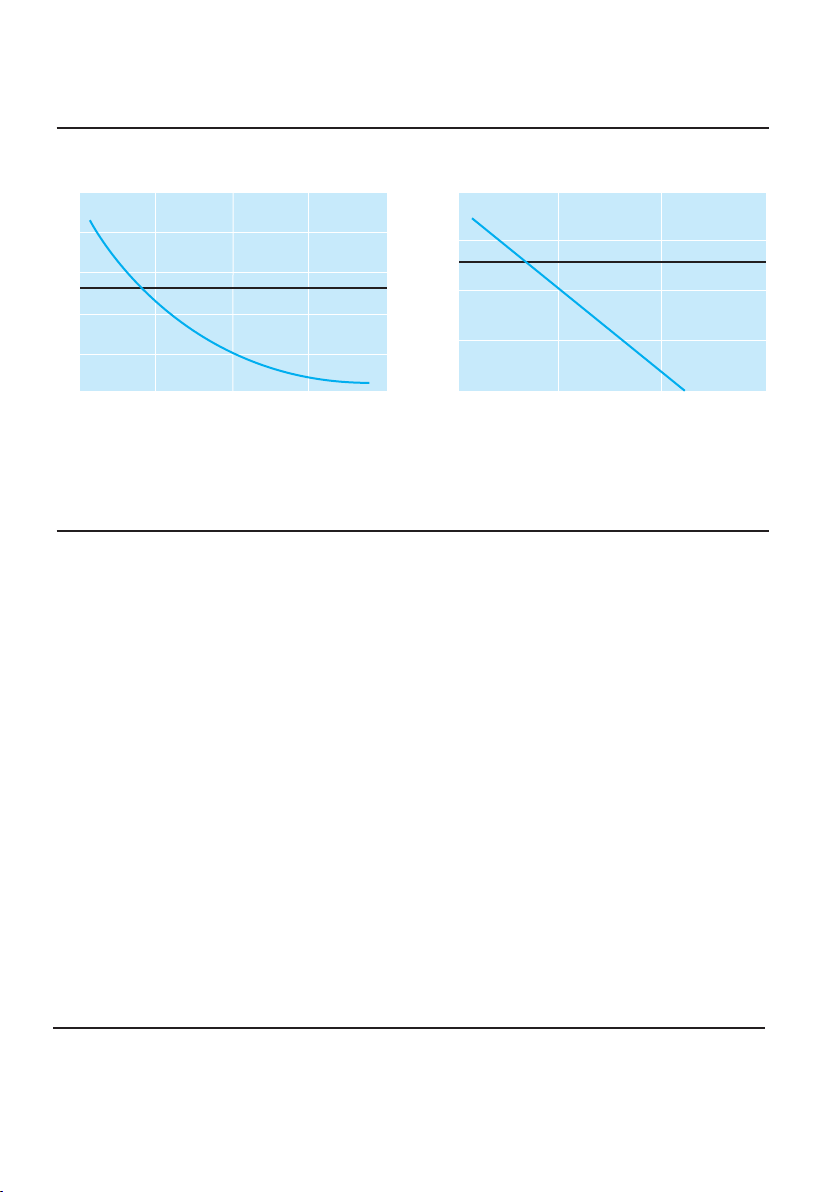

Typical Performance:
Product Safety:
•CAUTION: The Mini Aqua Pump has been evaluated for use with water only.
•WARNING: Risk of electric shock - this pump has not been investigated for use in
swimming pool or marine areas.
•The means for isolation must be incorporated in the fixed wiring in accordance with
wiring regulations.
•Ensure the pump is disconnected from the mains supply before carrying out any
adjustments or servicing.
•The supply cord cannot be replaced. If the cord is damaged the appliance should
be scrapped.
•Always ensure the metal magnet in the float is facing upwards.
•Always ensure the reservoir is sitting flat and horizontal.
•The pump is ideal for most working and living environments. It is not recommended
where the environment is oily or particularly dusty.
•Acceptable for indoor use only.
•Non-submersible pump.
50
40
30
20
10
0
01234
US GALLONS PER HOUR
HEAD IN FEET
WITH NO SUCTION LIFT
40
30
20
10
0
01 2 3
US GALLONS PER HOUR
HEAD IN FEET
WE RECOMMEND USING THIS PUMP FOR
NO GREATER THAN 26 ft. HEAD
WITH CONSTANT 4 FOOT SUCTION LIFT
2
WE RECOMMEND USING THIS PUMP FOR
NO GREATER THAN 26 ft. HEAD
•ATTENTION : La mini pompe d'Aqua a été évaluée pour l'usage avec de l'eau seulement.
•AVERTISSEMENT : Risque de décharge électrique. Cette pompe n'a pas été étudiée pour
l'usage dans une piscine, un aquarium ou en fonctionnement immergé.
Consignes de sécurité:

Preventing Siphoning advice:
• Ensure that end of discharge tube is higher than water level in evaporator drain pan.
• End of discharge tube must empty into larger diameter drain pipe BUT MUST ALLOW AIR
BREAK TO PREVENT SIPHONING.
FALSE CEILING
TOP OF
BREATHER TUBE
END OF
DISCHARGE TUBE
WATER LEVEL
IN TRAY
AIR BREAK
3
Checklist:
ITEM DESCRIPTION
1 Is voltage correct?
2 Is fuse installed?
3 Is pump permanently energised
regardless of evaporator operation?
4 Is overflow switch (purple wire)
correctly wired to cooling wire to
ensure unit will not operate in case of
pump failure or blockage?
5 Is piping & wiring in accordance with
manufacturers instructions?
6 If alarm is wired in, is overflow switch
(orange wire) correctly wired to ensure
alarm operation in case of pump
failure or blockage?
7 Is pump correctly sized to handle
condensate output of evaporator?
8 Is maximum head within pump limits?
ITEM DESCRIPTION
9 Is intake hose watertight?
10 Is discharge hose watertight?
11 Is breather tube installed?
12 Is reservoir level?
13 Is reservoir secure?
14 Is float in position?
15 Is magnet facing upwards on float?
16 Is filter fitted?
17 Has provision been made to eliminate
siphoning?
18 Is pump correctly connected to ensure
water flow towards drain outlet?
19 Is drain outlet tube clear of
restrictions?
20 Is pump unit wrapped with damping
material to eliminate vibration?

Secure reservoir horizontally using self adhesive Velcro strips if necessary. Connect
reservoir inlet firmly to drain pipe from evaporator with blue connector hose (cut to
length if necessary).
2
3
Installation: Reservoir & pump unit
Check that float is in correct position on shaft, with magnet facing upwards and that
filter is in place. DO NOT OPERATE THIS PUMP WITHOUT FILTER. Fit lid onto reservoir
and clip firmly in place.
1
4
1/4” i/d vinyl tube
Fit breather tube onto reservoir lid,
ensure top of tube is above
maximum water level in tray.
Install pump unit in the evaporator casing under the condensate drain pan or inside
lineset cover.
4
1
2
FALSE CEILING
EVAPORATOR COIL
CONDENSATE
DRAIN TRAY
LINESET
VINYL TUBE
EXAMPLE POSITIONS
1 INSIDE EVAPORATOR
2 INSIDE LINESET COVER

5

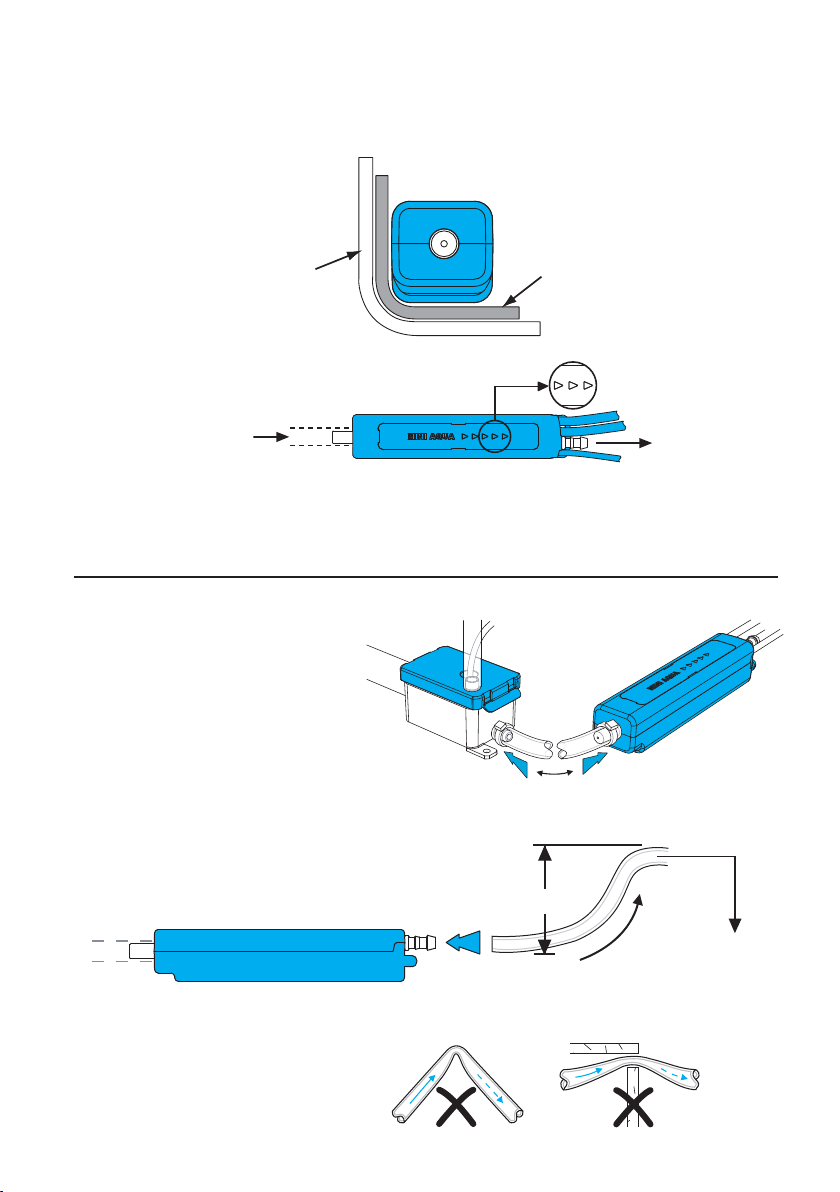

Connect reservoir outlet to pump
inlet with 1/4" i.d. vinyl tube
and secure with cable ties.
LENGTH MUST NOT EXCEED 5 FEET.
7
Avoid restrictions which can kink
or compress discharge tube.
9
Connect 1/4" i.d. vinyl discharge tube to outlet
barb on pump and secure with a cable tie. Direct
discharge tube to an appropriate drain.
8
APPROPRIATE
DRAIN
80ft.
Note direction of water flow.
6
NOTE: Sound dampening material must be used between pump and any
hard surfaces in evaporator or lineset cover to eliminate vibration and
reduce noise.
5
FROM RESERVOIR TO DRAIN
ANTI-VIBRATION
(INSULATION)
HARD
SURFACE
Installation - Drain Hose and wiring:
MAXIMUM 5 ft.
26ft.
MAXIMUM
MAXIMUM

6
WIRING: Check for correct voltage and wire power cable to incoming live, neutral
and ground terminals inside evaporator to ensure pump is permanently energized
regardless of evaporator operation. Install 1 amp inline fuse between evaporator
and pump. Connect high level alarm in series into cooling signal wire from
evaporator to ensure unit will not continue operating in case of blockage or
pump failure. Remove cooling wire from it's terminal in evaporator and connect
common (grey) wire in it's place. Connect cooling wire (MAX. 5A) to purple NC
alarm wire. Connect orange NO alarm wire to external alarm if desired. NOTE: If
current in cooling wire is over 5A an external relay will be required.
10
MINI AQUA 115V AC MINI AQUA 230V AC
TEST PUMP OPERATION
BY POURING WATER INTO
EVAPORATOR DRAIN PAN.
PUMP MAY BE NOISY ONLY WHILE AIR IS
EXPELLED DURING START-UP. IF NOISE
PERSISTS AFTER START-UP, DO
NOT RUN PUMP, CHECK ALL CONNECTIONS
ARE WATERTIGHT TO ELIMINATE AIR IN TUBING.
If necessary, refer to trouble shooting guide
on page 7 of manual.
11 FALSE CEILING
12 CHECK FOR VISIBLE LEAKS ON INLET AND OUTLET SIDE OF PUMP.
13 CHECK FOR EXCESSIVE NOISE OR VIBRATION
DO NOT LEAVE SITE BEFORE ENTIRE CONDENSATE DRAIN INSTALLATION IS
THOROUGHLY TESTED FOR CORRECT AND CONSISTENT OPERATION.
NOTE: THESE ARE TYPICAL
WIRING DIAGRAMS. IF
THEY DON’T MATCH YOUR
SYSTEM, PLEASE CONTACT
DISTRIBUTOR FOR HELP.

Servicing:
• This Pump, like all mechanical equipment, requires periodic and regular maintenance.
• Reservoir and filter should be removed and cleaned with anti-bacterial solution, and
all tubing should be checked for leaks at maximum 3 month intervals during cooling season.
• Reservoir must be replaced flat & horizontal after removal for any reason.
Troubleshooting:
Fault: Pump runs all the time.
1. Is float present on sensor column?
2. Is float fitted with magnet facing upwards?
3.
Is reservoir lid firmly seated on reservoir with float located around sensor column inside reservoir.
4. Is there sludge on reservoir bottom preventing float from resting on the bottom. This may occur if
pump has been in operation for some time without cleaning.
Clean reservoir and float with anti bacterial solution.
5. Does evaporator produce more condensate water than pump can handle. If so,
pump is too small and must be replaced with larger unit or different type.
NOTE:
AFTER INSTALLATION AND DURING OPERATION, PRESENCE OF AIR IN PIPE BETWEEN
RESERVOIR AND PUMP INDICATES A SIPHONING PROBLEM.
REFER TO GUIDE ON PAGE 3 TO REMEDY THIS.
PUMP WILL ONLY SWITCH OFF WHEN FLOAT IS RESTING FLAT ON BOTTOM OF RESERVOIR.
Fault: Pump stops and starts and makes a loud noise.
1. The water is siphoning out of the pump and/or reservoir. Follow guidelines on page 3 to eliminate siphoning.
Fault: Pump runs but does not pump any water.
1.
Check for air leaks in the pipe between reservoir and pump. Use cable ties to to ensure an airtight seal.
2. Check that reservoir and inlet tube are free of sludge and debris and that filter is not clogged.
Fault: Pump doesn’t operate.
1. Is voltage correct?
2. Check fuse for continuity.
3. Is pump correctly wired?
4. Is power reaching pump?
5. Is pump very hot? A thermal cut-out may have been activated to protect pump.
This will automatically reset once pump has cooled down.
BEFORE SERVICING OR TROUBLESHOOTING ENSURE THE PUMP IS DISCONNECTED
FROM MAINS SUPPLY.
WARNING:
1. SIZE PUMP TO HANDLE MAXIMUM CONDENSATE FLOW UNDER WORST CASE CONDITIONS.
2. CHECK PUMP FOR CORRECT VOLTAGE BEFORE STARTING INSTALLATION.
3. INSTALL, PIPE AND WIRE STRICTLY IN ACCORDANCE WITH MANUFACTURERS INSTRUCTIONS.
4. DO NOT OPERATE PUMP WITHOUT FILTER.
5. DO NOT RUN PUMP DRY, SERIOUS DAMAGE WILL OCCUR AND INVALIDATE WARRANTY.
6. INSPECT PUMP REGULARLY AND CLEAN RESERVOIR AND FILTER. FLOATSWITCH MUST OPERATE FREELY
AT ALL TIMES.
7. DO NOT LEAVE SITE WITHOUT TESTING PUMP FOR CORRECT OPERATION AFTER INSTALLATION AND
MAINTENANCE.
7

•Disenado para la instalacion dentro
de la cubierta de la unidad de
evaporacion minisplit, o de la
cubierta de tuberia de cobre
•Rápido y fácil de instalar
•Silencioso y confiable bomba
condensacion de agua a una
altura maxima de 26 pies
bomba mini aqua
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
PARA LOS MODELOS ASP-MA115 & ASP-MA230
Manufactured by: Aspen Pumps Apex Way Hailsham East Sussex BN27 3WA United Kingdom website: www.aspenpumps.com
Agradecemos su compra de la nueva bomba Mini Aqua.
Este manual proporciona instrucciones completas que deben seguirse minuciosamente para la instalación y el
mantenimiento correctos de la bomba. Anote la información siguiente para referencia futura:
Número de serie: Voltaje operativo:
Fecha de instalación: Ubicación de la bomba:
USA Importado y distribuido por:
3 Kellogg Court, Unit 10, Edison, NJ 08817 Tel: [phone]
Fax: [phone] correo electrónico: [email protected] web: www.eztrap.com
El fabricante desconoce toda garantía implícita y expresa, incluyendo la garantía implícita de comerciabilidad y la garantía de idoneidad para un fin particular, salvo lo siguiente:
El producto de condensado EZ-Trap que usted compre simultáneamente está garantizado incondicionalmente como exento de defectos en material y fabricación bajo condiciones normales de uso por un
plazo de un año desde la fecha de compra, siempre y cuando sea instalado y operado en estricta conformidad con las instrucciones de instalación del fabricante. Si se encuentra el producto defectuoso o
si fallase de alguna manera durante su uso normal, puede devolverlo para cambiarlo. Todos los cargos de flete por devolver el producto serán de su cuenta. El fabricante pagará los cargos de flete por el
despacho del producto de repuesto. El producto defectuoso devuelto a la fábrica con porte prepagado será reparado o sustituido sin cargo alguno. El producto de repuesto será de tipo similar en cuanto
a color y estilo, en la medida que el producto esté disponible en esos momentos dentro del inventario del fabricante. El fabricante retiene el derecho de sustituir el producto si el producto de repuesto no
se adapta en cuanto a color, tipo y especificaciones al producto original si ya no está disponible. Esta garantía no cubre la mano de obra relacionada con la sustitución ni ningún costo, reclamo o incidente
por defectos, como tampoco cubre ningún daño consecuente. La única responsabilidad del fabricante con esta garantía se limita al cambio del producto defectuoso. El producto dañado por uso indebido,
accidente, negligencia, alteración, maltrato o instalación incorrecta queda excluido de esta garantía.
Garantía del producto
Canada Importado y distribuido por:
PBL Comfort Sales Inc
107 Highland Blvd, Caledonia, Ontario Tel: [phone]
Fax: [phone] correo electrónico: [email protected]

Datos técnicos:
•Fuente de alimentación:
115 V AC 0.18A 15W 60HZ
230 V AC 0.11A 16W 60HZ
•Cables de alarma de 3A sin voltios, contactos
N/O N/C con capacidad nominal a 5A
inductiva a 115V o 230V CA
•Capacidad nominal no continua – tiempo
de operación: 5 minutos encendido / 5
minutos apagado
•Aparato Clase I
•Sensores electrónicos de nivel de agua de
efecto Hall
•Bomba protegida térmicamente
•Temperatura del agua máxima: 104ºF
•Listada por ETL
•Capacidad: 3.7 GPH @ cero carga, 0.8 GPH
@ 26 pies cargo
•Carga máxima recomendada: 26 pies
•Extracción de succión: 4 pies
•Tubo de descarga de 1/4” diám. int.
•Entrada de gravedad
•Nivel de sonido: 21 db (A) @ 3 ft.
•Acondicionado minisplits de hasta
24,000 btu/hr
•Sistema totalmente encapsulado
El paquete incluye:
Compruebe que estén presentes todos los
componentes antes de iniciar la instalación.
1. Unidad de bomba
2. Tanque en línea con tapa y cable sensor,
flotador y filtro
3. Tubo conector de caucho azul
4. 5 pies de largo de tubo de vinilo de 1/4”
de diám. int.
5. 6” de largo de tubo respirador de vinilo
de 1/4” de pulgada de diám. int
6. 4 Amarras de cables de 12 x 1/8”
7. 2 tiras de Velcro autoadhesivas de 3/4” x 2”
8. Manual de instalación
*Tambien
necesitara una
longtitud de 1/4" i.d.
tubo de vinilo de la
longueta del enchufe a
la bomba de desague.
1
1
5
3
4
2
*

Rendimiento típico:
Seguridad del producto:
•PRECAUCIÓN : La bomba Mini Aqua han sido evaluada para utilizarse solamente con agua.
•ADVERTENCIA : Peligro de choque eléctrico. Esta bomba no ha sido investigada para usarse
en piscinas o zonas náuticas.
•Los medios de aislamiento deben incorporarse en el cableado fijo conforme a las
reglamentaciones de cableado.
•Revise que la bomba esté desconectada de la red principal antes de llevar a cabo ningún
ajuste o servicio.
•Si se daña el cable de alimentación, debe cambiarse por un cable especial o por un
ensamblaje que ofrezca el fabricante o su agente de servicio.
•Siempre asegúrese de que el imán de metal en el flotador esté apuntando hacia arriba.
•Siempre revise que la unidad de la bomba esté montada horizontalmente.
•Siempre asegúrese de que el tanque se asiente plano y horizontal.
•La bomba es ideal para la mayoría de los ambientes de trabajo y vivienda. No se recomienda
donde el ambiente sea aceitoso o tenga mucho polvo.
•Sólo es aceptable el uso en interiores.
•Bomba no sumergible.
40
30
20
10
0
01234
GALONES ESTADOUNIDENSES POR HORA
CARGA EN PIES
SIN EXTRACCIÓN DE SUCCIÓN
40
30
20
10
0
01 2 3
GALONES ESTADOUNIDENSES POR HORA
CARGA EN PIES
NO RECOMENDAMOS
EL FUNCIONAMIENTO SOBRE
26 PIES DE CARGA
CON EXTRACCIÓN DE SUCCIÓN
CONSTANTE DE 4 PIES
2
NO RECOMENDAMOS
EL FUNCIONAMIENTO SOBRE
26 PIES DE CARGA
•ATTENTION : La pompe Mini Aqua est conçues pour pomper uniquement de l'eau.
•AVERTISSEMENT : Risque de décharge électrique. Cette pompe n'a pas été étudiée pour
l'usage dans une piscine, un aquarium ou en fonctionnement immergé.
Consignes de sécurité:

Prevención del flujo inverso: pautas
• Asegúrese de que el tubo de descarga termine sobre el nivel de agua en la bandeja del evaporador.
• El extremo del tubo de descarga debe vaciar en el tubo de desague de un diametro mas
grande PERO DEBE PERMITIR QUE LA ROTURA DEL AIRE EVITE EL SACAR CON SIFON.
TECHO FALSO
PARTE SUPERIOR
DEL TUBO
RESPIRADOR
EXTREMO DEL
TUBO DE
DESCARGA
NIVEL DE AGUA
EN LA BANDEJA
DEL EVAPORADOR
ROTURA
DEL AIRE
3
Lista de verificación :
ARTÍCULO DESCRIPCIÓN
1 ¿Es correcto el voltaje?
2 ¿Esta el fusible instalado?
3 ¿Está la bomba energizada
permanentemente independientemente
del funcionamiento del evaporador?
4 ¿Está el interruptor de desborde (cable
morado) cableado correctamente al
cable de enfriamiento para asegurar
que la unidad no funcione en caso de
que falle o se bloquee la bomba?
5 ¿Están las tuberías y cables en conformidad
con las instrucciones del fabricante?
6 Si la alarma está cableada, ¿está el
interruptor de desborde (cable
anaranjado) cableado correctamente
para asegurar que funcione la alarma en
caso de que exista una falla o bloqueo?
7 ¿Está la bomba dimensionada
correctamente para la salida de agua
del evaporador?
8 ¿Está la carga máxima dentro de los
límites de la bomba?
ARTÍCULO DESCRIPCIÓN
9¿Es hermética la manguera de entrada?
10 ¿Es hermética la manguera de descarga?
11 ¿Está instalado el tubo respirador?
12 ¿Está nivelado el tanque?
13 ¿Está seguro el tanque?
14 ¿Está en posición el flotador?
15 ¿Está el imán apuntando hacia arriba
en el flotador?
16 ¿Está ajustado el filtro?
17 ¿Se ha provisto una manera de eliminar
el flujo inverso?
18 ¿Está la bomba conectada
correctamente para asegurar el flujo
de agua hacia la salida de drenaje?
19 ¿Está el tubo de salida de drenaje libre
de restricciones?
20 ¿Es la unidad de la bomba envuelto con material
que humedece para eliminar la vibracion?

Asegure el tanque horizontalmente. Conecte la entrada firmemente a la tubería de
drenaje desde el evaporador usando el tubo conector azul. Use las tiras Velcro
autoadhesivas para fijar el tanque si es necesario.
2
3
Instalación: tanque
Compruebe que el flotador esté en posición correcta en el eje, con el imán apuntando
hacia arriba. Encaje la tapa en el tanque y sujétela firmemente en su sitio con
abrazaderas.
1
4
vinilo de 1/4” de
diámetro interno
Instale la unidad de la bomba en la cubierta del evaporador bajo la bandeja de drenaje
o dentro de la cubierta de tuberia de cobre.
4
1
2
TECHO FALSO
SERPENTÍN DEL EVAPORADOR
BANDEJA DE
DRENAJE DEL
CONDENSADO
CUBIERTA DE TUBERÍA DE
COBRE
TUBO DE VINILO
EJEMPLOS DE POSICIONES
1 EVAPORADOR INTERIOR
2 CUBIERTA INTERIOR DE LA
PIPA DE COBRE
FILTRO
Encaje el tubo respirador en la tapa
del tanque, asegure tope del tubo
este sobre el maximo nivel de agua
en la bandeja.

5
7

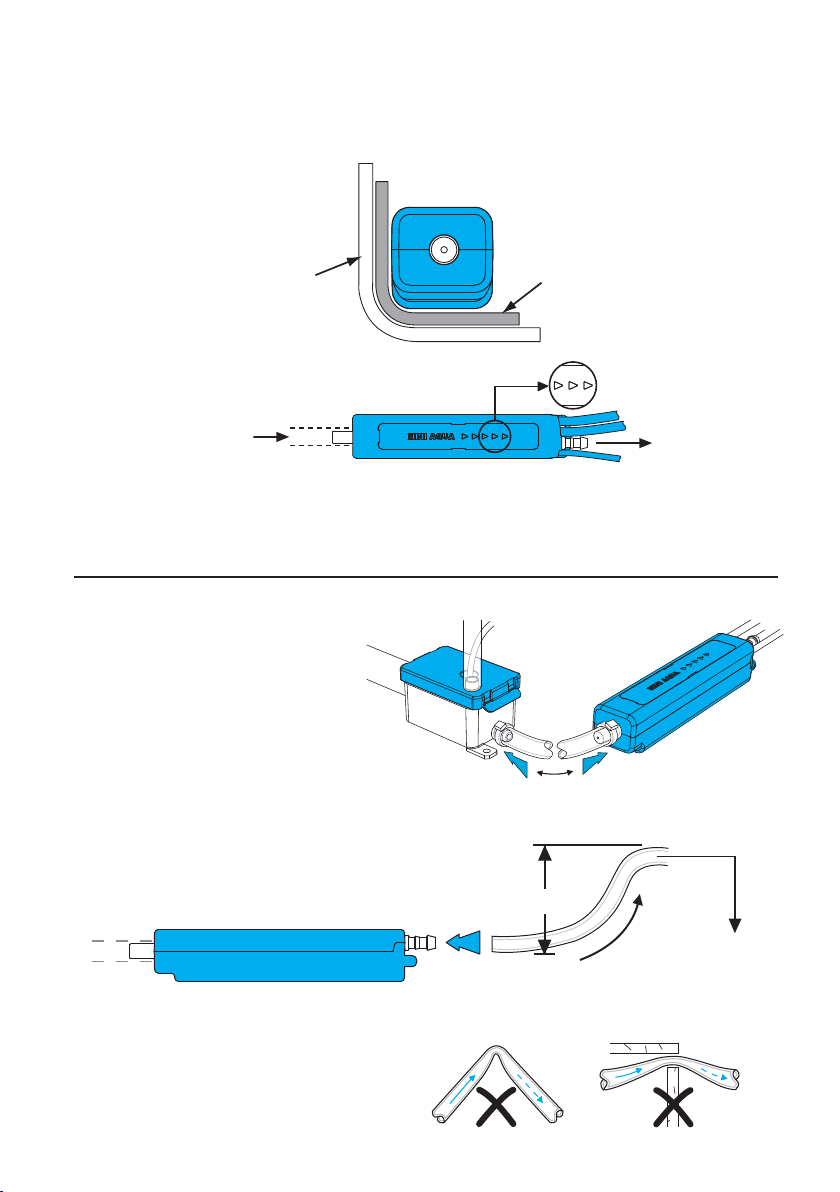

Evite las restricciones que pueden doblar
o comprimir el tubo de salida de drenaje.
9
Conecte el tubo de descarga de diámetro interno
de 6.4 mm (1/4 de pulgada) en la púa de salida en
la bomba y asegure con una amarra de cable.
8
DRENAJE
ADECUADO
80ft.
Observe la dirección del flujo de agua.
6
NOTA: El material que humedece se debe utilizar entre la bomba y cualquier
superficie dura en la cubierta del evaporador o de la cubierta de tuberia de
cobre para eliminar la vibracion y reducir ruido.
5
DESDE EL TANQUE AL DRENAJE
CONTRA VIBRACIÓN
(AISLAMIENTO)
SUPERFICIE
DURA
Instalación - Manguera de drenaje y cableado:
MÁXIMO 5 PIES
26ft.
Empuje el tubo de drenaje dE 1/4 de
pulgada en la salida del tanque y en
la entrada de la bomba y asegúrelo
con amarres de cables.
EL LARGO TOTAL NO DEBE SUPERAR 5 PIES.
MÁXIMO
MÁXIMO

6
10
MINI AQUA DE 115V CA MINI AQUA DE 230V CA
PRUEBE EL FUNCIONAMENTO
DE LA BOMBA VERTIENDO
AGUA DENTRO DEL RECIPIENTE DE
DRENAJE DEL EVAPORADOR.
LA BOMBA PUEDE SER RUIDOSA SOLAMENTE
MIENTRAS SE EXPELE AIRE DURANTE EL
ARRANQUE INICIAL. SI PERSISTE EL RUIDO
DESPUÉS DEL ARRANQUE, NO HAGA
FUNCIONAR LA BOMBA, REVISE QUE TODAS
LAS CONEXIONES ESTÉN HERMÉTICAS PARA
ELIMINAR EL AIRE DE LAS TUBERÍAS.
11
12 COMPRUEBE SI HAY FUGAS EN LOS LADOS DE ENTRADA Y SALIDA DE LA BOMBA.
13 COMPRUEBE SI HAY EXCESO DE RUIDO O VIBRACIÓN. NO SE VAYA ANTES DE
QUE TODA LA INSTALACIÓN DE DRENAJE DE CONDENSADO ESTÉ TOTALMENTE PROBADA EN
CUANTO A SU FUNCIONAMIENTO CORRECTO Y CONSTANTE.

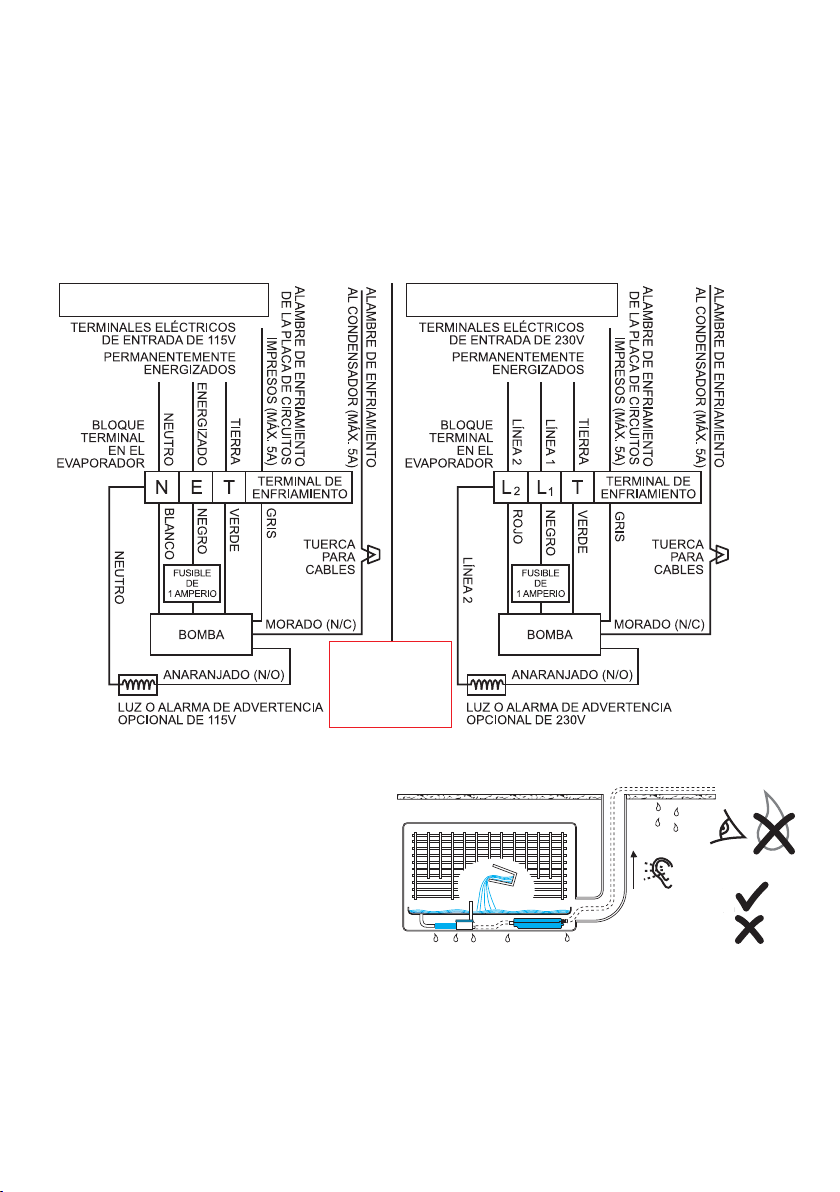

CABLEADO: Compruebe el voltaje correcto y conecte el cable de alimentación a los terminales
entrantes energizado, neutro y tierra (sólo Mini Orange) dentro del evaporador para asegurar que
la bomba esté energizadapermanentemente sin importar el funcionamiento del evaporador.
Instale el fusible en línea de 1 amperio entre el evaporador y la bomba. Conecte la alarma de alto
nivel en serie con el cable de señal de enfriamiento desde el evaporador para asegurar que la
unidad no siga funcionando en caso de bloqueo o falla de la bomba. Retire el cable de señal de
enfriamiento de su terminal en el evaporador y conecte el cable común (gris) en su lugar. Conecte
el cable de enfriamiento (MAX. 5A) al cable morado de alarma NC. Conecte el cable anaranjado de
alarma NO a la alarma externa si lo desea.
NOTA: Si el actual alambre de enfriamento excede 5A
un relevo externo sera requierdo.
NOTA: ESTOS SON DIAGRAMAS
DE CABLEADO TÍPICOS.
SI NO CONCUERDAN CON
SU SISTEMA, PÓNGASE EN
CONTACTO CON
DISTRIBUIDOR PARA
OBTENER AYUDA.
TECHO FALSO
primero
funcionamiento
funcionando

Servicio:
• Esta bomba, al igual que todo equipo mecánico, requiere mantenimiento periódico y regular.
• El tanque y el filtro deben quitarse y limpiarse con solución anti-bacteriana, además deben revisarse todos los tubos en
busca de fugas a intervalos máximos de 3 meses durante la temporada de enfriamiento.
• Debe colocarse el tanque plano y horizontal después de quitarlo por cualquier razón.
Solución de problemas:
Falla: La bomba funciona todo el tiempo.
1. ¿Está presente el flotador en la columna de sensor?
2. ¿Tiene el flotador un imán que apunta hacia arriba?
3.
¿Está la tapa del tanque asentada firmemente y con el flotador ubicado alrededor de la columna de sensor dentro del
tanque?
4. ¿Hay lodo en el fondo del tanque que impide que descanse el flotador en el fondo? Esto puede ocurrir si la bomba ha
estado funcionando por algún tiempo sin limpiarla. Limpie el tanque y el flotador con solución antibacteriana.
5. ¿Produce el evaporador más agua condensada que la que puede aceptar la bomba? De ser así, la bomba es demasiado
pequeña y debe cambiarse por una unidad más grande o diferente.
NOTA:
DESPUÉS DE LA INSTALACIÓN Y DURANTE EL FUNCIONAMIENTO, LA PRESENCIA DE AIRE EN LA TUBERÍA ENTRE EL TANQUE
Y LA BOMBA INDICA UN PROBLEMA DE FLUJO INVERSO.
CONSULTE LAS PAUTAS DE LA PÁGINA 3 PARA RESOLVER ESTO.
LA BOMBA SOLAMENTE SE APAGARÁ CUANDO EL FLOTADOR DESCANSE PLANO EN EL FONDO DEL TANQUE.
Falla: La bomba se apaga y se enciende haciendo un ruido fuerte.
1. El agua fluye de regreso a la bomba. Siga las pautas de la página 3 para evitar el flujo inverso.
Falla: La bomba funciona pero no bomba nada de agua.
1.
Revise si hay fugas de aire en la tubería entre el tanque y la bomba. Use amarras de cables para asegurar un sello
hermético.
2. Compruebe que el tanque y el tubo de entrada estén sin lodo ni residuos y el filtro no este bloqueado.
Falla: La bomba no funciona.
1. ¿Es correcto el voltaje?
2. Revise la continuidad del fusible.
3. ¿Está correctamente cableada la bomba?
4. ¿Llega energía a la bomba?
5. ¿Está muy caliente la bomba? Puede haberse activado un corte térmico para proteger la bomba. Esto se restablecerá
automáticamente una vez que se enfríe la bomba.
ANTES DE DAR SERVICIO O RESOLVER PROBLEMAS ASEGÚRESE DE QUE LA
BOMBA ESTÉ DESCONECTADA DE LA RED PRINCIPAL DE SUMINISTRO.
ADVERTENCIA:
1. DIMENSIONE LA BOMBA PARA RECIBIR MÁXIMO FLUJO DE CONDENSADO BAJO LAS PEORES CONDICIONES
DEL CASO.
2. REVISE LA BOMBA EN BUSCA DEL VOLTAJE CORRECTO ANTES DE INICIAR LA INSTALACIÓN.
3. INSTALE, PONGA TUBERÍAS Y CABLES ESTRICTAMENTE EN CONFORMIDAD CON LAS INSTRUCCIONES DEL
FABRICANTE.
4. NO HAGA FUNCIONAR LA BOMBA SIN EL FILTRO.
5. NO HAGA FUNCIONAR LA BOMBA EN SECO, OCURRIRÁN DAÑOS GRAVES QUE DEJARÁN NULA LA GARANTÍA.
6. INSPECCIONE LA BOMBA REGULARMENTE Y LIMPIE EL TANQUE Y EL FILTRO. EL INTERRUPTOR FLOTADOR DEBE
FUNCIONAR LIBREMENTE EN TODO MOMENTO.
7. NO SE VAYA SIN HABER PROBADO QUE LA BOMBA FUNCIONA CORRECTAMENTE DESPUÉS DE INSTALAR Y DAR
MANTENIMIENTO.
7
