AsVIVA H22 User manual

INHALTSVERZEICHNIS
GEWÄHRLEISTUNGSBESTIMMUNGEN ..................................................... 3
WICHTIGE SICHERHEITSHINWEISE .......................................................... 4
EXPLOSIONSZEICHNUNG............................................................................ 6
TEILELISTE ..................................................................................................... 8
MONTAGETEILE ............................................................................................ 11
SCHRAUBEN UND WERKZEUG.................................................................. 12
ZUSAMMENBAU ............................................................................................ 13

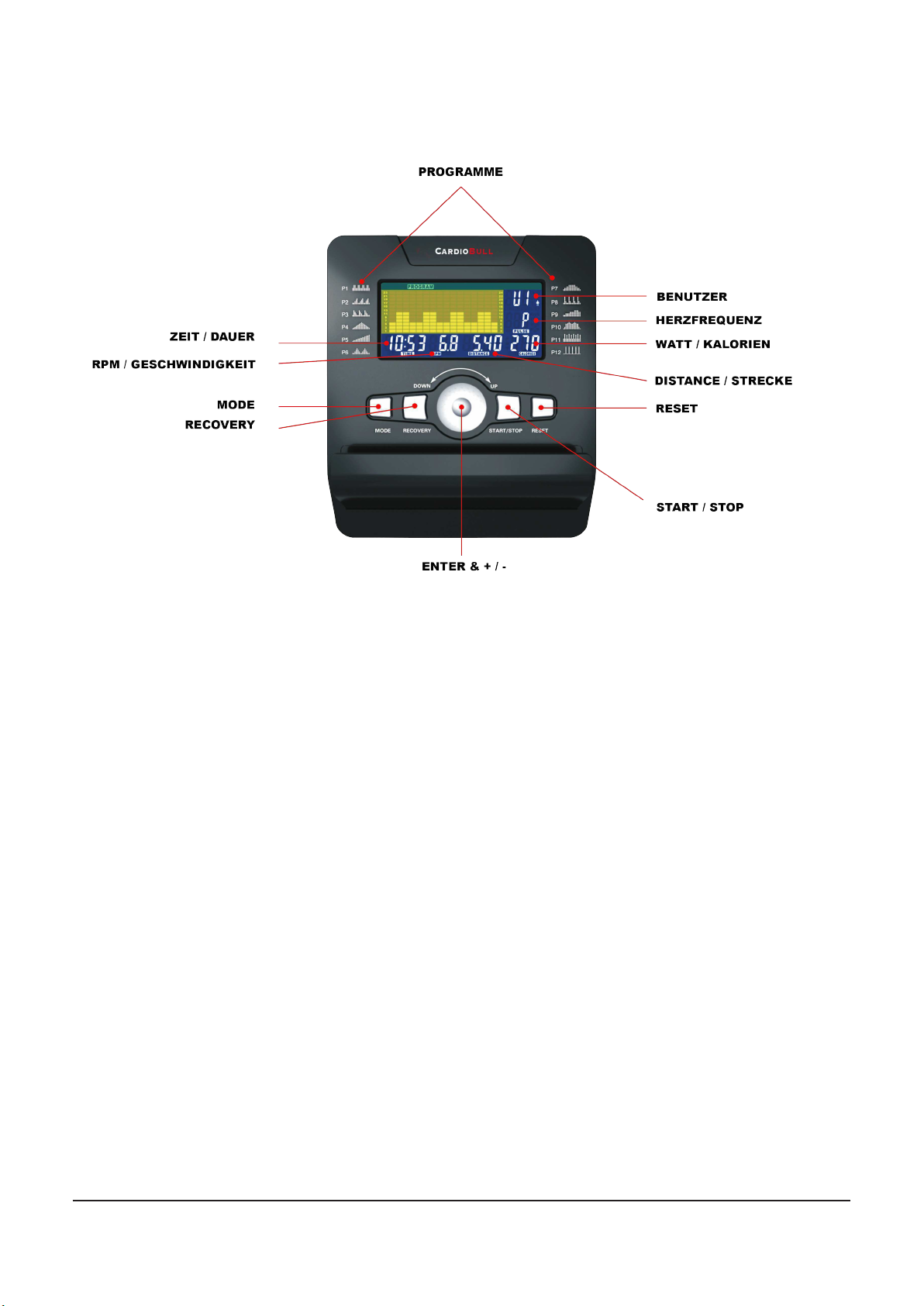

COMPUTER.................................................................................................... 19
APP FUNKTIONEN ........................................................................................ 23
AUFWÄRMEN UND DEHNEN....................................................................... 25
TRAININGSHINWEISE.................................................................................. 27
PULSMESSTABELLE .................................................................................... 28
WARTUNG UND PFLEGE ............................................................................. 29
STÖRUNGSSSUCHE .................................................................................... 30
GEWÄHRLEISTUNGSRECHT...................................................................... 31
GARANTIEBEDINGUNGEN.......................................................................... 32
TABLE OF CONTENT
WARRANTY TERMS...................................................................................... 34
IMPORTANT SAFETY INSTRUCTIONS ...................................................... 35
EXPLODING DRAW....................................................................................... 37
PART LIST....................................................................................................... 39
ASSEMBLY PARTS ........................................................................................ 42
SCREWS AND TOOLS .................................................................................. 43
ASSEMBLY ..................................................................................................... 44
COMPUTER.................................................................................................... 50
APP FUNCTIONS........................................................................................... 54
EXERCISE INSTRUCTIONS......................................................................... 56
PULSE MEASURING TABLE ........................................................................ 58
WARRANTY DEVICE..................................................................................... 59

3
3
GEWÄHRLEISTUNGSBESTIMMUNGEN
WICHTIG
Nur die Originalverpackung gewährleistet einen ausreichenden Transportschutz des Gerätes und sollte
deshalb mindestens in der gesetzlichen Rückgabezeit aufbewahrt werden.
Für unsere Geräte leisten wir die gesetzliche Gewährleistung von 2 Jahren.
Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe
der Kundennummer bzw. Rechnungsnummer an Ihren Händler
oder direkt an uns.
Unsere Serviceadresse: [email protected]
Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können,
beachten Sie bitte folgende Vorgehensweise:
1. Ist ein bestimmtes Teil beschädigt?
Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit.
2. Liegt eine Störung beim Gerät vor?
Sollten Sie die Möglichkeit einer Videoaufnahme z.B. Handykamera haben,
nehmen Sie die Störung auf und senden uns das VIdeo- oder Bildmaterial zu.
D-41542 Dormagen
E-Mail: [email protected]
Internetadresse: http://www.asviva.de

4
WICHTIGE SICHERHEITSHINWEISE
• Das Sicherheitsniveau des Gerätes kann nur gehalten werden, wenn es regelmäßig auf Schäden
und Verschleiß geprüft wird. Dabei ist ein besonderes Augenmerk auf die Endkappen / Rollen der
 Standfüße,dieTrittpedale,dieHandgri󰀨eunddiebeweglichenElementezurichten.
• Wenn Sie dieses Gerät weitergeben oder von einer anderen Person benutzen lassen, stellen Sie
sicher, dass derjenige den Inhalt dieser Gebrauchsanleitung kennt.
• Dieses Gerät darf immer nur von einer Person zum Trainieren benutzt werden.
• Überprüfen Sie vor der ersten Benutzung und auch später in regelmässigen Abständen alle
Schrauben, Bolzen und andere Verbindungen auf Ihren festen Sitz.
• Entfernen Sie alle scharfkantigen Gegenstände aus dem Umfeld des Gerätes, bevor Sie mit den
Training beginnen.
• Trainieren Sie nur auf dem Gerät, wenn es einwandfrei funktioniert.
• Defekte Teile sind sofort auszutauschen und oder das Gerät bis zur Instandsetzung nicht mehr zu
benutzen.
• Eltern und andere Aufsichtspersonen sollten sich Ihrer Verantwortung bewusst sein, da aufgrund
des natürlichen Spieltriebes und der Experimentierfreudigkeit der Kinder mit Situationen zu rech-
nen ist, für die die Trainingsgeräte nicht gebaut sind.
• Wenn Sie Kinder an dem Gerät trainieren lassen, sollten Sie deren geistige und körperliche Ent-
wicklung und vor allem deren Temperament berücksichtigen. Sie sollten die Kinder ggf.
beaufsichti gen und vor allem auf die richtige Benutzung des Gerätes hinweisen. Als Spielzeug sind
die Trainingsgeräte auf keinen Fall geeignet.
• Bitte beachten Sie beim Aufstellen des Gerätes, dass in jede Richtung ausreichend Freiraum vor-
handen ist.
• Kinder sollten nicht unbeaufsichtigt in die Nähe des Gerätes kommen, da sie aufgrund Ihres natür-
lichen Spieltriebes das Gerät in einer Art und MODE gebrauchen könnten, wofür es nicht vorgese
hen ist und dadurch können Unfälle entstehen.
• Bitte beachten Sie, dass inkorrektes und exzessives Training Ihre Gesundheit gefährden kann.
• Bitte beachten Sie, dass Hebel und andere Einstellmechanismen nicht in den Bewegungsbereich
während der Übung ragen und den Ablauf stören.
• Beim Aufstellen des Gerätes sollten Sie darauf achten, dass das Gerät stabil steht und evtl. Boden
unebenheiten ausge¬glichen werden.
• Tragen Sie immer Trainingskleidung und Schuhe, die für ein Fitnesstraining geeignet sind, wenn
 SieaufdemGerättrainieren.DieKleidungmusssobescha󰀨ensein,dassdiesenichtaufgrund
Ihrer Form (z.B. Länge) während des Trainings irgendwo hängen bleiben kann. Die Schuhe sollten
passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und
eine rutschfeste Sohle besitzen.
• Grundsätzlich sollten Sie vor der Aufnahme eines Trainings Ihren Arzt konsultieren.
• Er kann Ihnen konkrete Angaben machen, welche Belastungsintensität für Sie geeignet ist und
Ihnen Tipps zum Training und zur Ernährung geben.

5
Bitte lesen Sie die Anleitung genau durch, bevor Sie mit den Zusammenbau beginnen!
Achten Sie beim Anziehen der Schraubverbindungen darauf, dass der Bewegungsablauf nicht durch
zu festes anziehen beeinträchtigt wird.
Bewegliche Gelenkteile ( Gleitträger usw. ) müssen von Zeit zu Zeit mit handelsüblichem Schmierfett
eingefettet werden.
• Bauen Sie das Gerät nach der Aufbauanleitung auf und verwenden Sie nur die für den Aufbau des
 GerätesbeigefügtengerätespezischenEinzelteile.KontrollierenSievorderMontagedieVollstän
digkeit der Lieferung anhand der Stückliste der Montage- und Bedienungsanleitung.
• Stellen Sie das Gerät an einem trockenen, ebenen Ort auf und schützen Sie es vor Feuchtigkeit.
Sofern Sie den Aufstellort besonders gegen Druckstellen, Verschmutzungen oder ähnlichen schüt
zen möchten, empfehlen wir Ihnen eine geeignete, rutschfeste Unterlage unter das Gerät zu legen.
• Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und
von entsprechend informierten bzw. unterwiesenen Personen benutzt werden.
• Wenn Sie Schwindelgefühle, Übelkeit, Brustschmerzen oder andere anormale Symptome verspü-
ren, stoppen Sie sofort das Training und konsultieren Sie. Ihren Arzt.
• Personen wie Kinder, Invaliden und behinderte Menschen sollten das Gerät nur im Beisein einer
weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen.
• Achten Sie darauf, dass Sie und andere Personen sich niemals mit irgendwelchen Körperteilen in
den Bereich von sich bewegenden Teilen begeben.
• Beachten Sie bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markier-
te, maximale Einstellposition.
• Trainieren Sie nie unmittelbar nach Mahlzeiten!
• Untersuchen Sie das Gerät vor jedem Gebrauch auf lose Bestandteile.
• Stellen Sie das Gerät nur auf stabilen Flächen ab.
• Das Gerät nicht verwenden, wenn Sie mehr als 100 Kg wiegen.

6

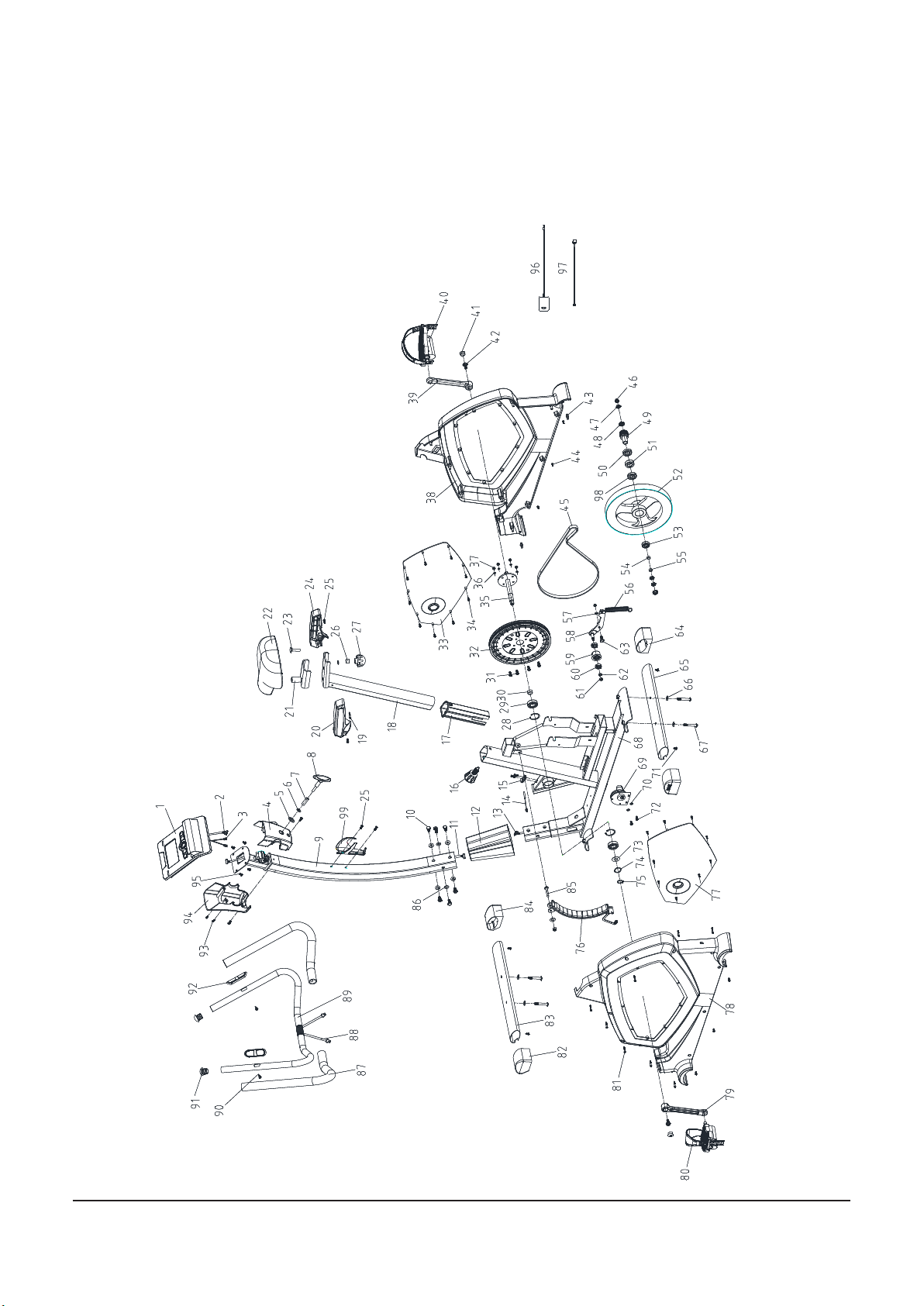

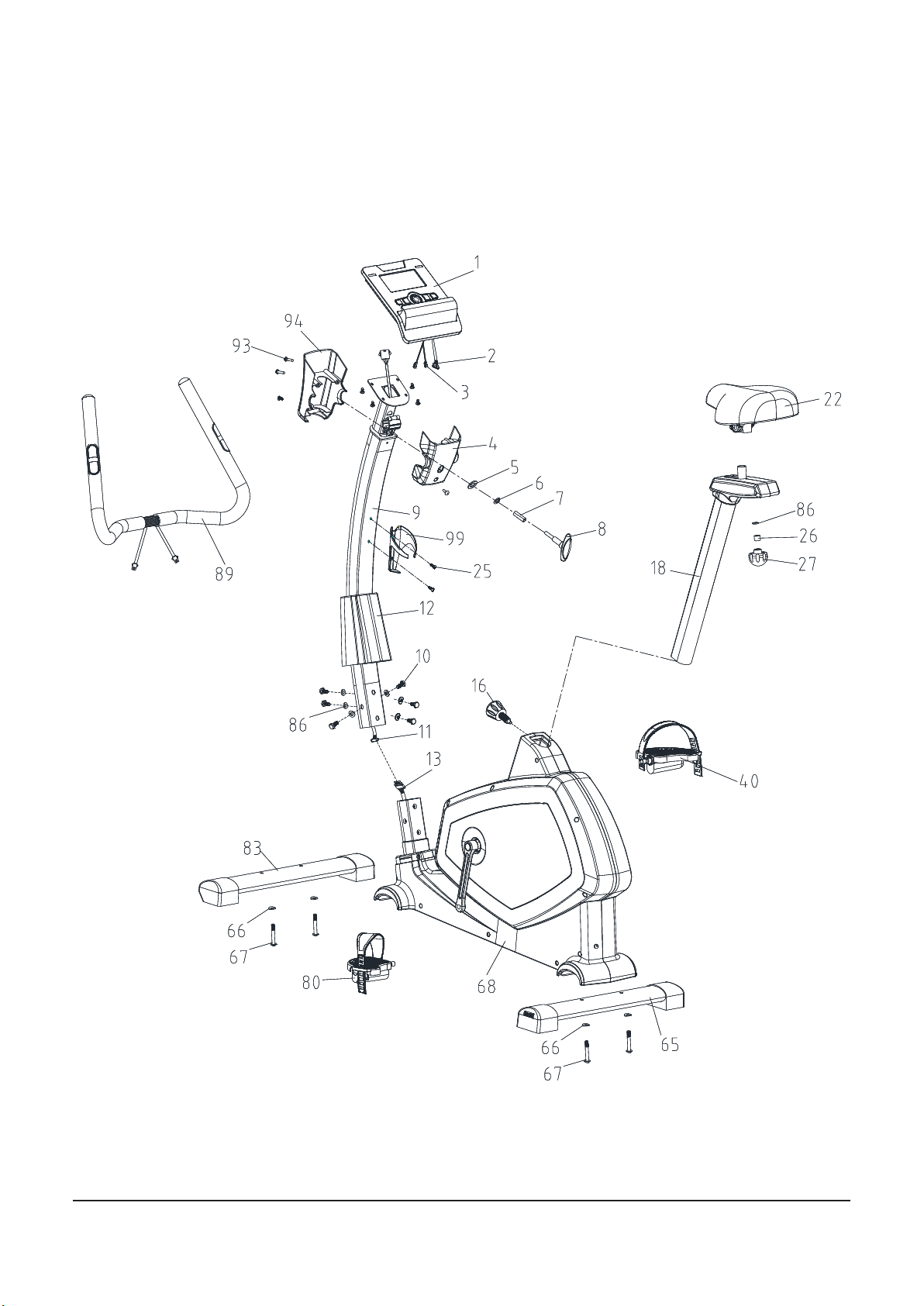

EXPLOSIONSZEICHNUNG

7

8
TEILELISTE
Teilenr. Beschreibung Spezikationen Menge
1 Computer 1
2 Cable upper 1
3 Hand pulse wire upper 2
4 Computer holder-front ABS 1
5 Flat washer Q235,Ф8*Ф13*2T 7
6 Spring washer 65MN,Ф8.5*Ф13.5*2.5T 1
7 Bush Q235,φ8*φ12*30 1
8 T-Shape knob Q235+ABS,M8*65 1
9 Handlebar post Q235 1
10 Screw Q235,M8*16 6
11 Cable middle 1
12 Decoration cover for
handlebar post ABS 1
13 Cable down 1
14 Sensor pole 1
15 Sensor pole holder PP 1
16 Pop-pin M16 1
17 Sleeve PP 1
18 Seat post Q235 1
19 Umbrella-head cross tapping
screw ST2.9*20L 3
20 Cover for slider-up ABS 1
21 Slider 1
22 Saddle 1
23 Screw M8*55L*S28L 1
24 Cover for slider-down ABS 1
25 Umbrella-head cross screw 35,M5*12 6
26 Bush Q235,φ8*φ12*30 1
27 Knob ABS, M8 1
28 Elastic washer 65Mn,Ф43.5*Ф37.3*1.5T 2
29 Bearing 6203 2
30 Bush Q235,φ17*φ22*10L 2
31 Hexagonal screw M6*P1.0*16L 4
32 Belt Pulley PA66,φ260 1
33 Chain cover plate-R ABS 1
34 Umbrella-head cross tapping
screw 35,ST2.9*10L 18
35 Axle 40Cr,φ17*176L 1
36 Spring washer 65Mn,Ф6.1*1.6T 4
37 Nylon nut M6 4
38 Chain cover ( R ) ABS 1

9
Teilenr. Beschreibung Spezikationen Menge
39 Crank ( R ) 45, 170 1
40 Pedal ( R ) 9/16 " 1
41 Cap for crank ABS 2
42 Anti-drop screw 35,M8*P1.0*20L 2
43 Pin ABS 1
44 Umbrella-head drilling screw 3/16"*3/4" 6
45 Belt 430J6 1
46 Decorative nut 35, 3/8”-26-7T 2
47 Hexagonal nut 3/8“*26*4.5 2
48 Bearing 6000 1
49 Small pulley Q235,Φ34 1
50 Bearing 6003 2
51 One-way bearing 1
52 Flywheel HT200,Φ280 1
53 Bearing 6300 1
54 Bush PA 1
55 Bush Q235 1
56 Idle wheel spring 65Mn,Φ2*Φ12*53N 1
57 Flat washer Q235,Φ8*Φ16*1T 1
58 Idler Q235 1
59 Idle wheel PC,φ40 1
60 Bearing 6000 2
61 Nylon nut M8 2
62 Bush Q235,φ10*φ14*3L 1
63 Pan-head hexagonal screw M8*20 1
64 Rear stabilizer end cap PP 2
65 Rear stabilizer Q235,40*80*1.5T*500L 1
66 Semi-circle washer Q235,φ8.5*φ16*2L 6
67 Umbrella-head hex screw M8*P1.25*56L*S20L 4
68 Frame 1
69 Motor 1
70 Star shape wahser Q235,Ф5 2
71 Flat washer Q235,Ф5 2
72 Pan-head hex screw 35,M5*16 2
73 Flat washer 65Mn,Ф17.5*Ф25*0.3 1
74 Wave washer 65Mn,Ф17.5*Ф25*0.3T 1
75 Elastic washer 65Mn,Ф17 1
76 Spring 65Mn,Φ1.2 1
77 Chain cover plate ( L ) ABS 1
78 Chain cover ( L ) ABS 1

10
Teilenr. Beschreibung Spezikationen Menge
79 Crank ( L ) 45, 170 1
80 Pedal ( L ) 9/16 " 1
81 Umbrella-head cross tapping
screw 35,ST3.9*50 9
82 Front stabilizer end cap PP 2
83 Front stabilizer Q235,40*80*1.5T*460L 1
84 Magnetic set 1
85 Screw M8*55L 1
86 Flat washer Φ8 4
87 Foam Φ23*5T 2
88 Sensor cable upper 2
89 Handlebar Q235,Φ25.4*1.5T 1
90 Pill-head cross tapping
screw ST3.5*20L 2
91 End cap PVC,Φ25.4* 2
92 Hand pulse 2
93 Pill-head cross tapping
screw ST2.9*20L 2
94 Computer holder-back ABS 1
95 Umbrella-head cross screw M5*12 4
96 Adaptor 1
97 DC Wire 1
98 Harpoon wrench 1
99 Allen wrench 1
100 Socket spanner 1

11
Teilenr. Beschreibung Menge Teilenr. Beschreibung Menge
1 Computer 1 68 Frame 1
4 Computer holder-front 1 80 Pedal ( L ) 1
9 Handlebar post 1 83 Front stabilizer 1
12 Decorating cover for hand-
lebar post
1 89 Handlebar 1
18 Saddle tube 1 94 Computer holder-back 1
22 Saddle 1 96 Adaptor 1
40 Pedal ( R ) 1 AS-1 Tools and screw package 1
65 Rear Stabilizer 1

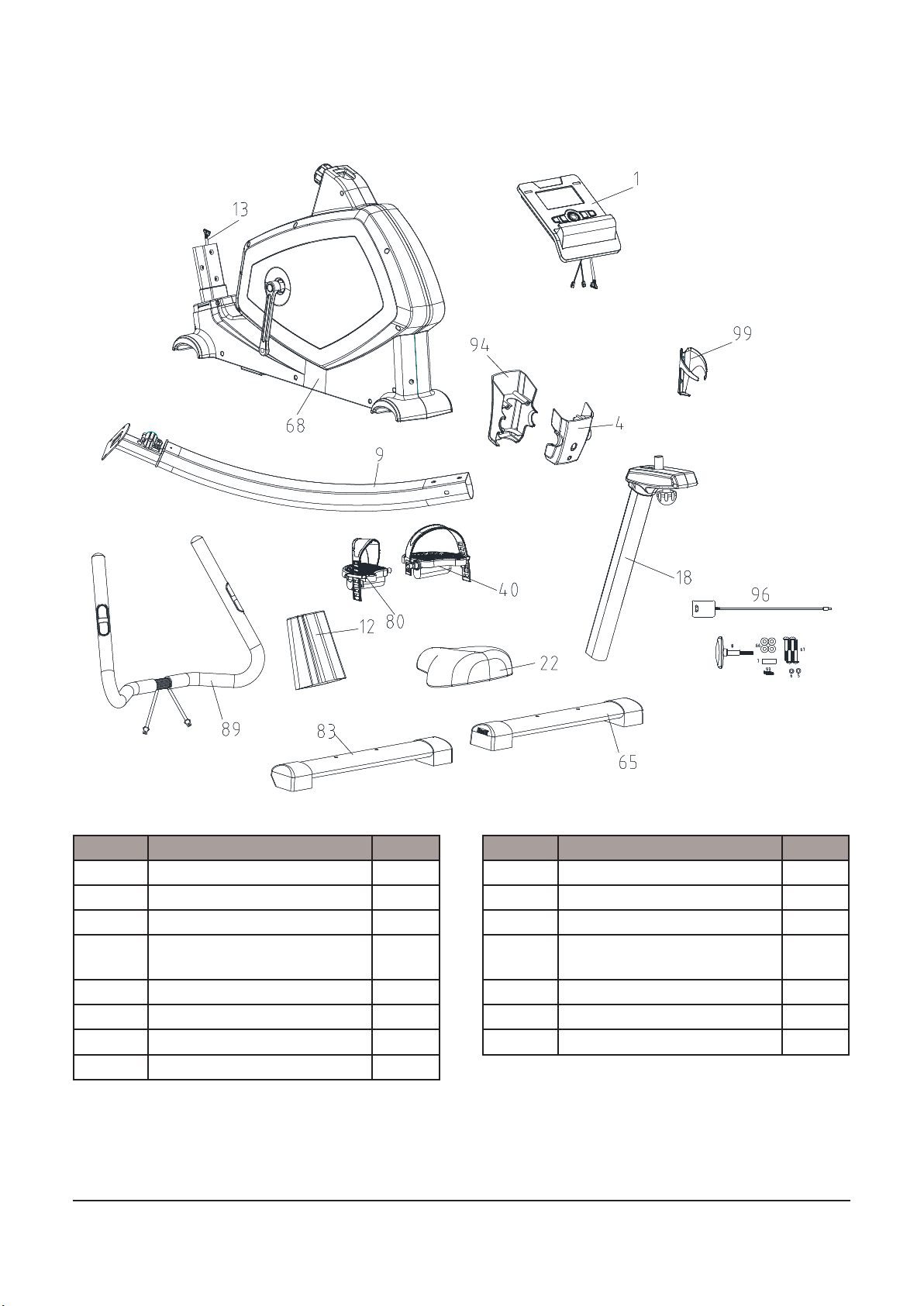

MONTAGETEILE

12
Teilenr. Beschreibung Spezikationen Menge
5 Flat washer Φ8*Φ16*2T 1
6 Spring washer Ф8.5*Ф13.5*2.5T 1
7 Bush φ8*φ12*30 1
8 T-Shape Knob M8*65 1
66 Half round washer Ф8.5*Ф19*2T 1
67 Screw M8*55 4
93 ScrewSt2.9*20L ST2.9*20L 2
98 Harpoon Wrench 1
99 Allen wrench 1
100 Socket Spanner 1

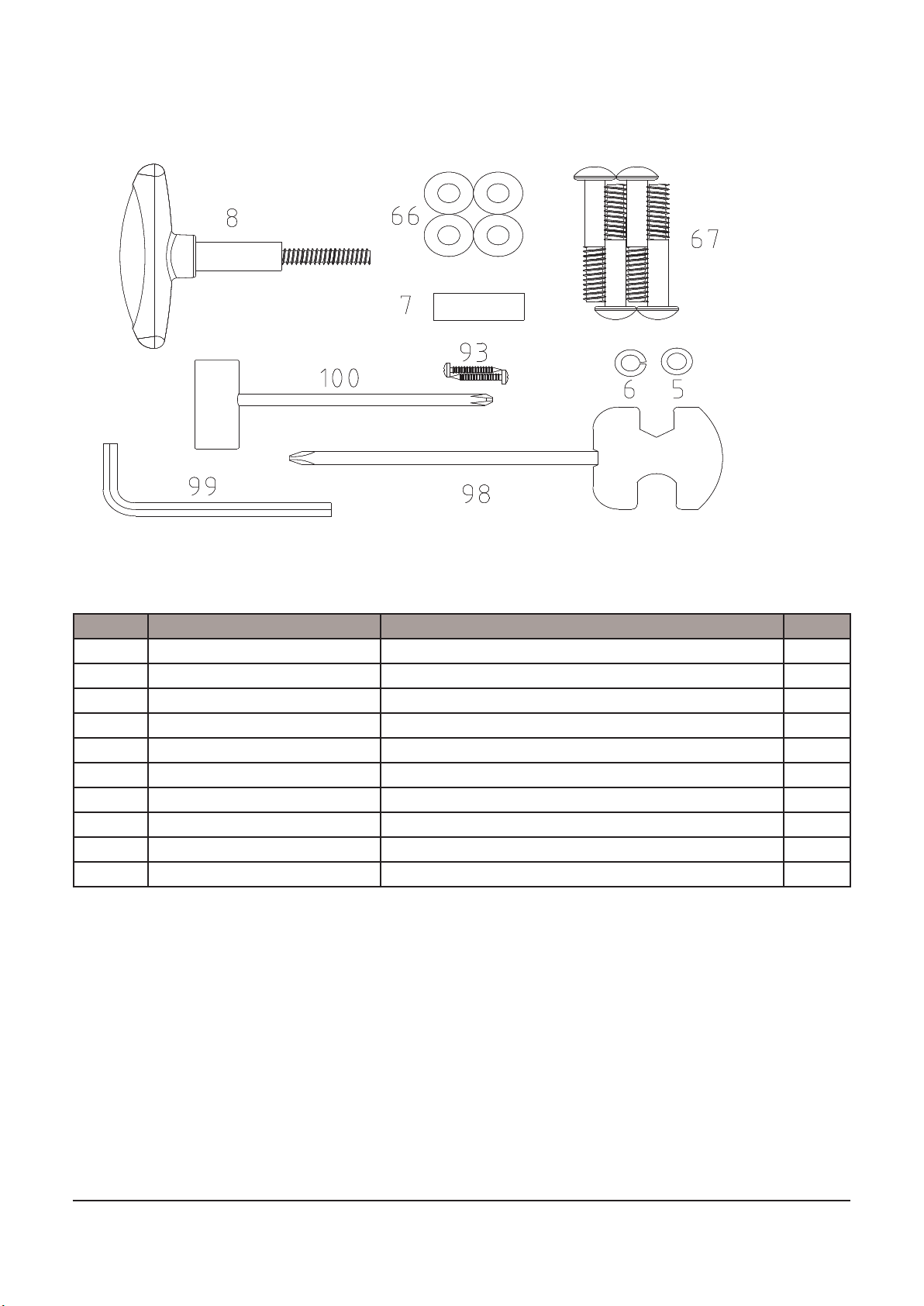

SCHRAUBEN UND WERKZEUG

13
ZUSAMMENBAU
Warnung!
Gehen Sie äußerst sorgfältig mit den Teilen um, unkorrekte Montage kann Verletzungen hervorrufen.
Beachten Sie
Bevor Sie mit der Montage starten, lesen und verstehen Sie alle Instruktionen.

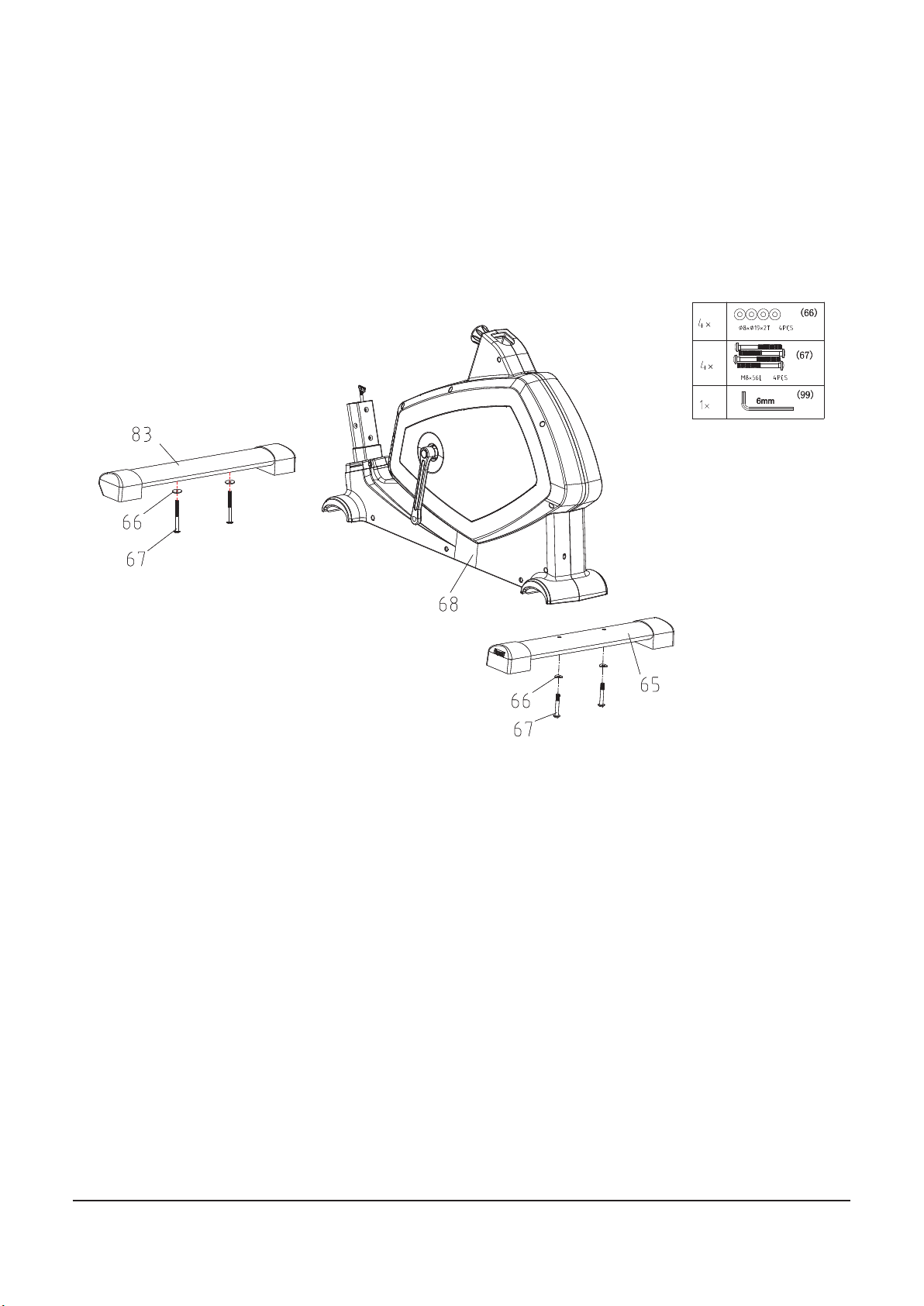

Schritt 1
Montieren Sie die Stabilisatoren ( 83 ) & ( 65 ) mit den Unterlegscheiben ( 66 ) und den Schrauben
( 67 ) an das Hauptgerät ( 68 ).

14

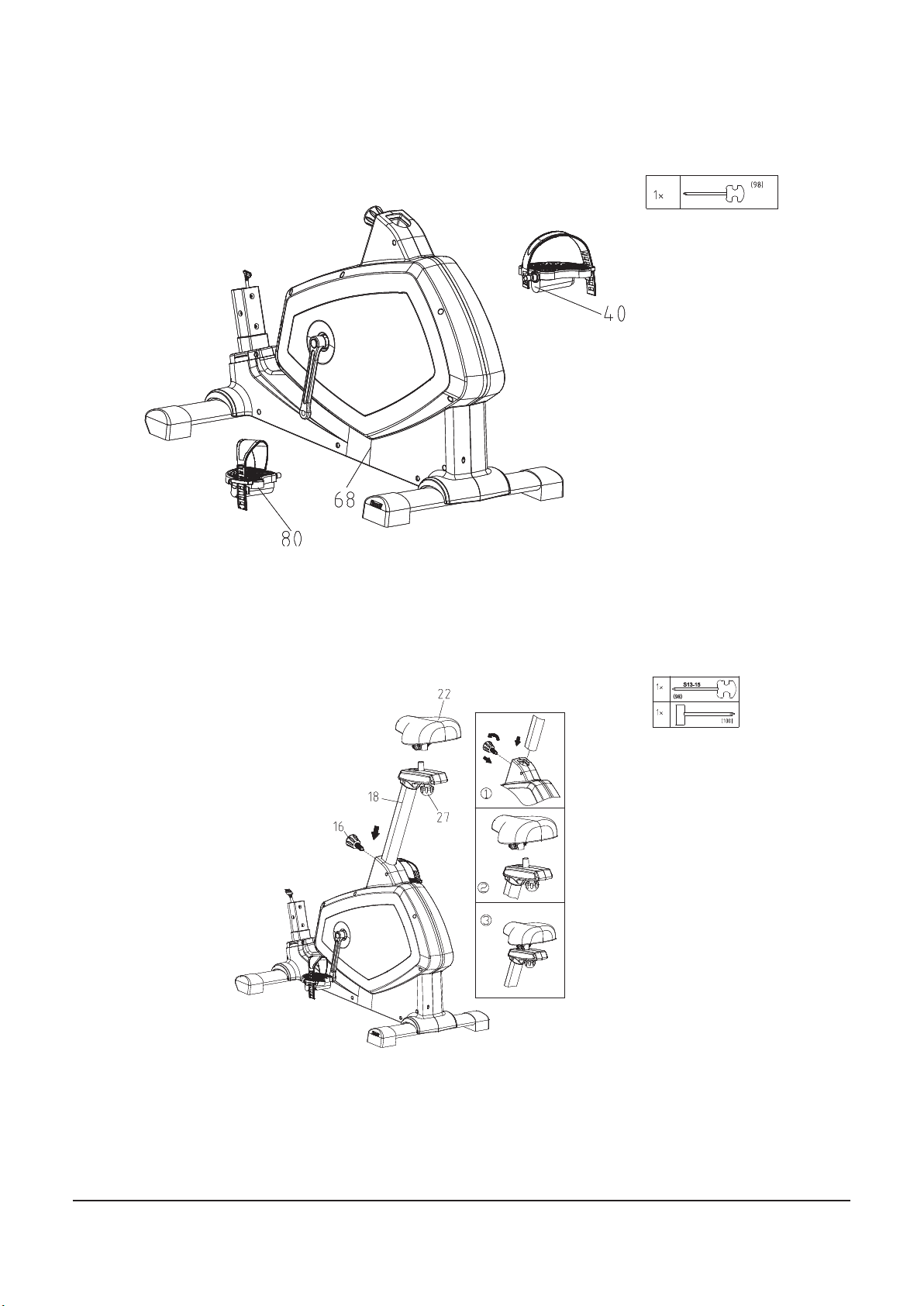

Schritt 2
Montieren Sie die linke Pedale ( 80 ) und die rechte Pedale ( 40 ) am Hauptgerät.
Verwenden Sie zur Befestigung das mitgelieferte Multifunktionswerkzeug ( 98 ).
Schritt 3
Stecken Sie den Sattel ( 22 ) auf die Sattelstange ( 18 ) und befestigen diesen mit dem Multifunktions-
werzeug ( 98 ) & ( 100 ).

15

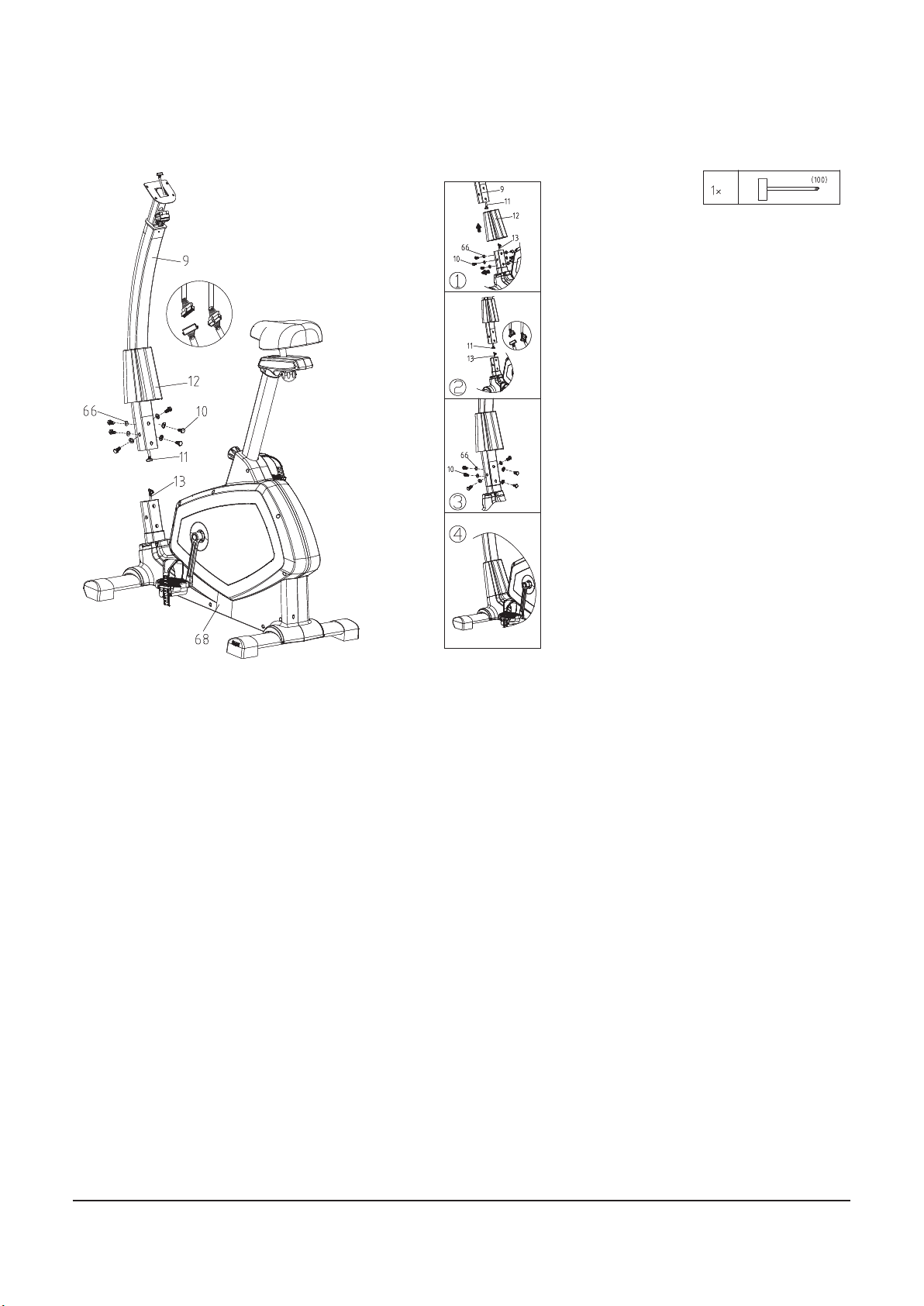

Schritt 4
Schieben Sie die Zierblende ( 12 ) mit der breiten Seite nach unten gerichtet auf die Lenkerstange ( 9 ).
Anschliessend verbinden Sie das mittlere ( 11 ) mit dem unteren Kabel ( 13 ) und stecken die Lenker-
stange auf das Hauptgerät ( 13 )
Fixieren Sie die Lenkerstange ( 9 ) an das Hauptgerät ( 13 ) mit den Halbkreisscheiben ( 66 ) und den
Schrauben ( 10 ).

16
Schritt 5
VerbindenSiedenLenkergri󰀨(89)mitderLenkerstange(9).
Nun schliessen Sie den Computerkabel ( 2 ) an das Kabel ( 13 ) der Säule und die
SensorenkabelvomComputer(3)andieSensorenkabeldesLenkergri󰀨s(88).
Setzen Sie nun den Computer (1 ) auf die Lenkerstange ( 9 ) und befestigen diese mit den Schrauben.

17

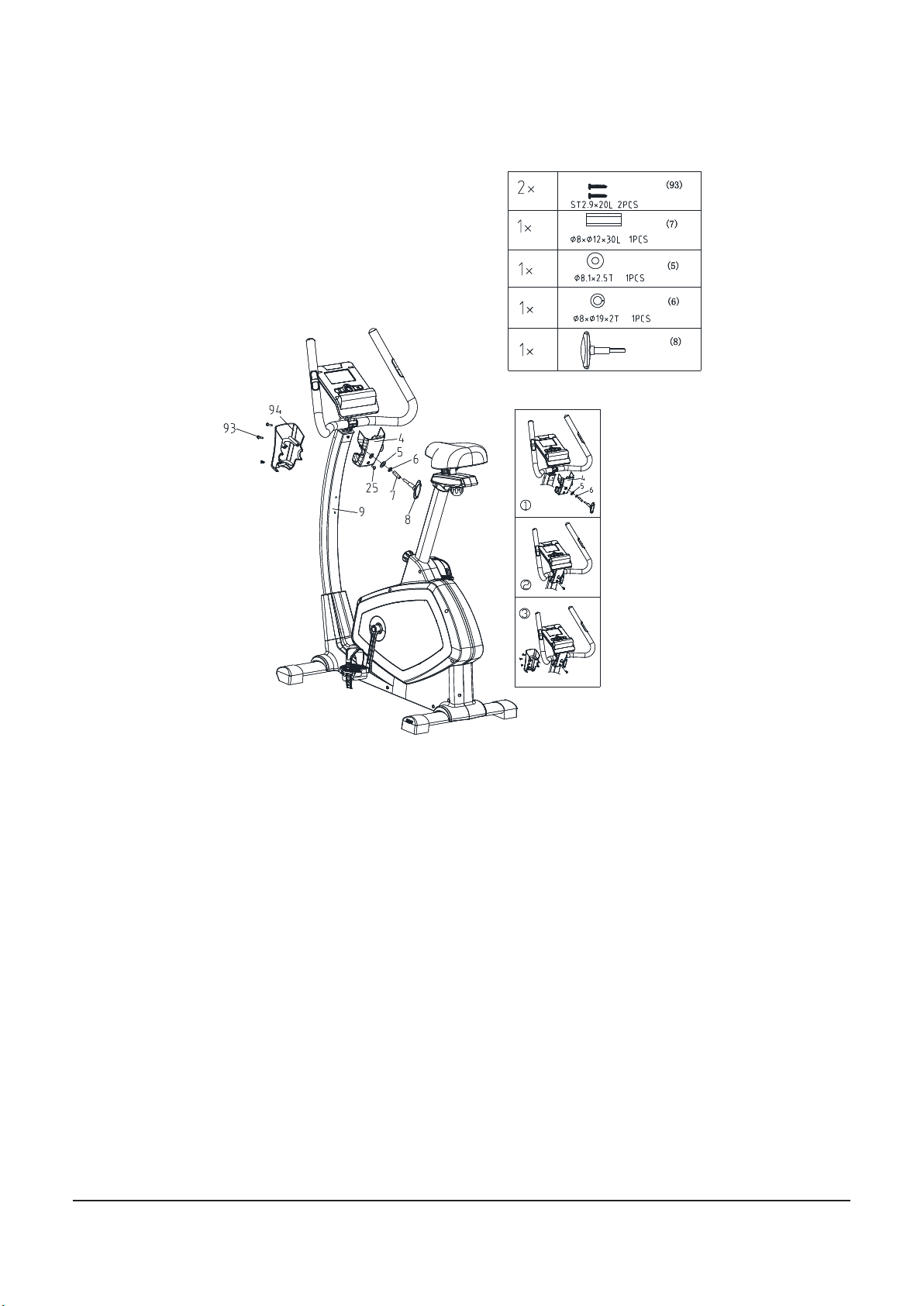

Schritt 6
Setzen Sie die vordere Blende auf die Lenkersäule ( 9 ) und befestigen diesen im ersten Schritt
mitdemFeststellgri󰀨(8)fürdenLenker(89)inKombinationmitderBuchse(7),Federscheibe(6),
Unterlegscheibe ( 5 ). Fixieren Sie die vordere Blende mit der Schraube ( 25 ).
Anschliessend legen Sie die hintere Blende ( 94 ) auf die Lenkersäule ( 9 ) und befestigen diese mit
den Schrauben ( 93 ).

18

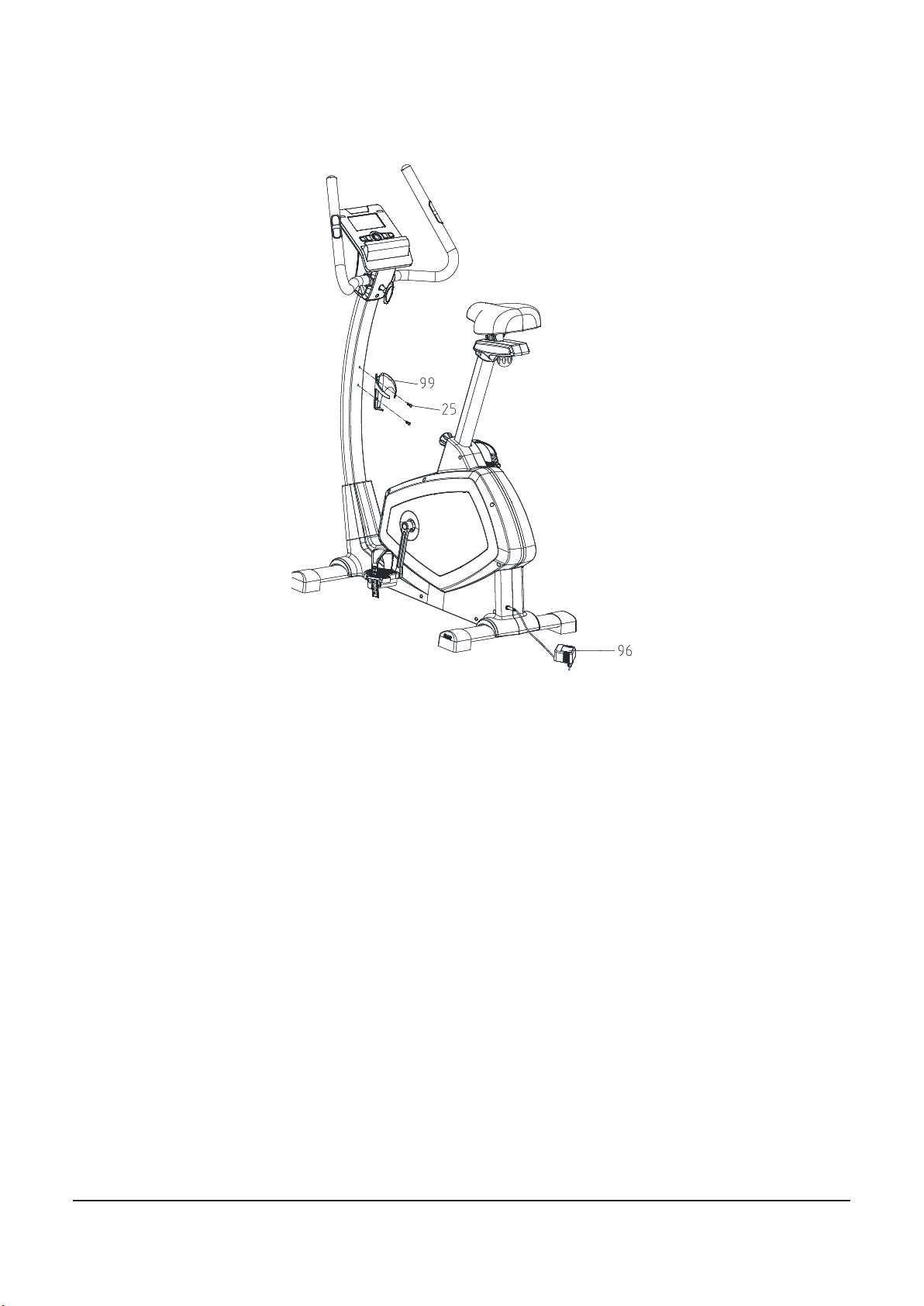

Schritt 7
Montieren Sie letzten Endes noch den Flaschenhalter ( 99 ) mit den Schrauben ( 25 ) und stecken Sie
das mitgelieferte Netzteil ( 96 ) in das Gerät.

19
COMPUTER
Hinweis
1. Der Computer schaltet sich automatisch ohne Signalempfang nach 4 Minuten aus.
2. Drücken Sie eine beliebige Taste um den Computer wieder einzuschalten.
Überprüfen Sie bitte sorgfältig alle Steckverbindungen auf einwandfreien Kontakt, sollte der Computer
keine Werte anzeigen!
Die mit diesem Computer ermittelten und angezeigten Werte für den Kalorienverbrauch dienen
lediglich als Anhaltspunkt für eine Person mittlerer Statur bei mittlerer Widerstandseinstellung und
können erheblich von dem tatsächlichen Kalorienverbrauch abweichen.
DieserComputerwurdenachdenentsprechendzutre󰀨endenEMVNormengetestet.Dennochistes
möglich, dass die Anzeige, insbesondere durch elektrostatische Entladungen, gestört werden kann.
Dies kann sich in einem ungewollten „Reset“ oder in einer fehlerhaften Anzeige auswirken. In einem
solchen Fall müssen Sie lediglich den Computer neu starten (aus- bzw. wieder einschalten).

20
Display:
Scan
RPM 0~15~999
Speed 0.0 ~ 99.9 km/h
Time 0:00~99.59
Distance 0:00~99.59 km
Calories 0:00~999
Pulse 30~240
Heart Symbol An / Aus - blinkt
Manual 16 Stufen
Programm P1~P12
Watt 0~999
Watts constant 10~350
personal U1 ~ U4
H.R.C. 55%, 75%, 90%
User Data U0 ~ U4
- Sex male / female
- Age 10 - 99 ( 25 voreingestellt )
- Height 100-160-200 ( CM )
- Weight 20-50-150 (KG)
Tastenbedienung:
Enter ( Bestätigen ) Drücken der runden Taste
Up / Down ( Rauf / Runter ) Up ( Rauf ) - Drehen der runden Taste nach rechts
Down ( Runter ) - Drehen der runden nach links
Reset ( Zurücksetzen ) Drücken Sie Reset um den letzten Wert zurückzusetzen.
Halten Sie die Taste gedrückt, um alle Werte zu löschen
Start / Stop Drücken Sie die Taste um das Training zu starten oder zu
stoppen
Recovery Drücken Sie die Recovery Taste um die Werte einzusehen.
Mode Wählen Sie zwischen den verschiedenen Modi
