Atlantic DIVALI PREMIUM User manual

HORIZONTAL
VERTICAL
PLINTHE
DIVALI PREMIUM
CONNECTÉ
Radiateur premium connecté
Premium connected radiator
NOTICE D’UTILISATION
ET D’INSTALLATION
Installation and operating manual
À conserver par l’utilisateur
Manual must be kept by end user
F
EN
ATLANTIC EST UNE MARQUE FRANÇAISE La sérénité s’installe chez vous

DIVALI PREMIUM
RADIATEUR CONNECTÉ
1 - JE METS EN MARCHE MON RADIATEUR
2 - LES MODES DE FONCTIONNEMENT DE MON RADIATEUR
BOÎTIER DE COMMANDE
SUITE AU VERSO
NOTICE D’UTILISATION SIMPLIFIÉE
À la première mise en marche :
•Choisissez la langue, puis renseignez la date et l’heure.
•Le mode PROG est sélectionné automatiquement.
•La température de consigne est réglée à 19°C:
Langue


Français
Langue
Français
Annuler
Date et heure
Février 2015
02


2018
19 . 0°
Lun 12:14
Choisissez entre les 2 modes de fonctionnement : BASIC, PROG
•Mode BASIC: accès uniquement au réglage de la température.
•Mode PROG: programmation manuelle des fonctions.
12:14
Augmenter/Diminuer
Naviguer
Allumer/Éteindre
Verrouiller
Accéder aux menus
Valider
Retour
Allumer/Éteindre la lumière
Visualiser les informations
Choisissez le mode adapté à votre besoin :
MODE


PROG
Vous pouvez régler la température avec les flèches haut/bas.

VOUS SOUHAITEZ AVOIR PLUS DE RENSEIGNEMENTS POUR LA PROGRAMMATION?
www.atlantic.fr
3 - J’UTILISE LA LUMIÈRE
4 - JE JUMELLE MES APPAREILS ENTRE EUX
5 - JE PILOTE MON RADIATEUR À DISTANCE
Ce radiateur est équipé de la fonction lumière.
•Choisissez l’intensité de la lumière (4 niveaux) et réglez la minuterie (de 20 minutes à permanent)
Luminosité
Minuterie
Luminosité


Minuterie
40mn


Les radiateurs, situés dans une même pièce peuvent être jumelés pour leur permettre de communiquer et
partager des informations. Par exemple, quand plusieurs appareils sont jumelés, un changement de
température de consigne ou de mode sur un appareil se répercute immédiatement sur les autres radiateurs
de la pièce. De la même manière, si un des radiateurs de la pièce détecte votre présence ou une ouverture/
fermeture de fenêtre, il communiquera cette information aux autres radiateurs.
Accéder au JUMELAGE
MODE
PROG
Détections
Informations
Programmation
Paramétrages
Arrêt
Paramétrages
Horloge
Source prog.
Connectivités
Connectivités
Connexion
Jumelage
EXEMPLE : Jumeler 3 appareils d’une même pièce
Appareil 1 Appareil 1 Appareil 2 Appareil 3 Appareil 1 Appareils 1 2 3
Équipez-vous d’un bridge Cozytouch(1) à brancher sur la box internet du foyer
et téléchargez l’application gratuite Atlantic Cozytouch, pour :
•Régler la lumière
•Connecter vos appareils
Pilotez vos solutions
de confort thermique
où que vous soyez et
quand vous voulez.
Visualisez
vos consommations
et vos économies
de chauage.
(1) En option
Bridge Cozytouch
Réf. : 500090

X1
Sommaire
(promSHP-BD3.3 / promSVP-BD3.3 / promSPP-BD3.3)
Miseengarde ................................................ 2
Déclaration de Conformité Directive RED 2014/53/UE. . . . . . . . . . . . . . . . 3
1-Installation.......................................................4
1.1-L’installationdel’appareil..........................................4
1.2-Règlesd’installation..............................................4
1.3 - Installation des appareils Horizontaux et Plinthes . . . . . . . . . . . . . . . . . . . . . . .5
1.4-InstallationdesappareilsVerticaux..................................7

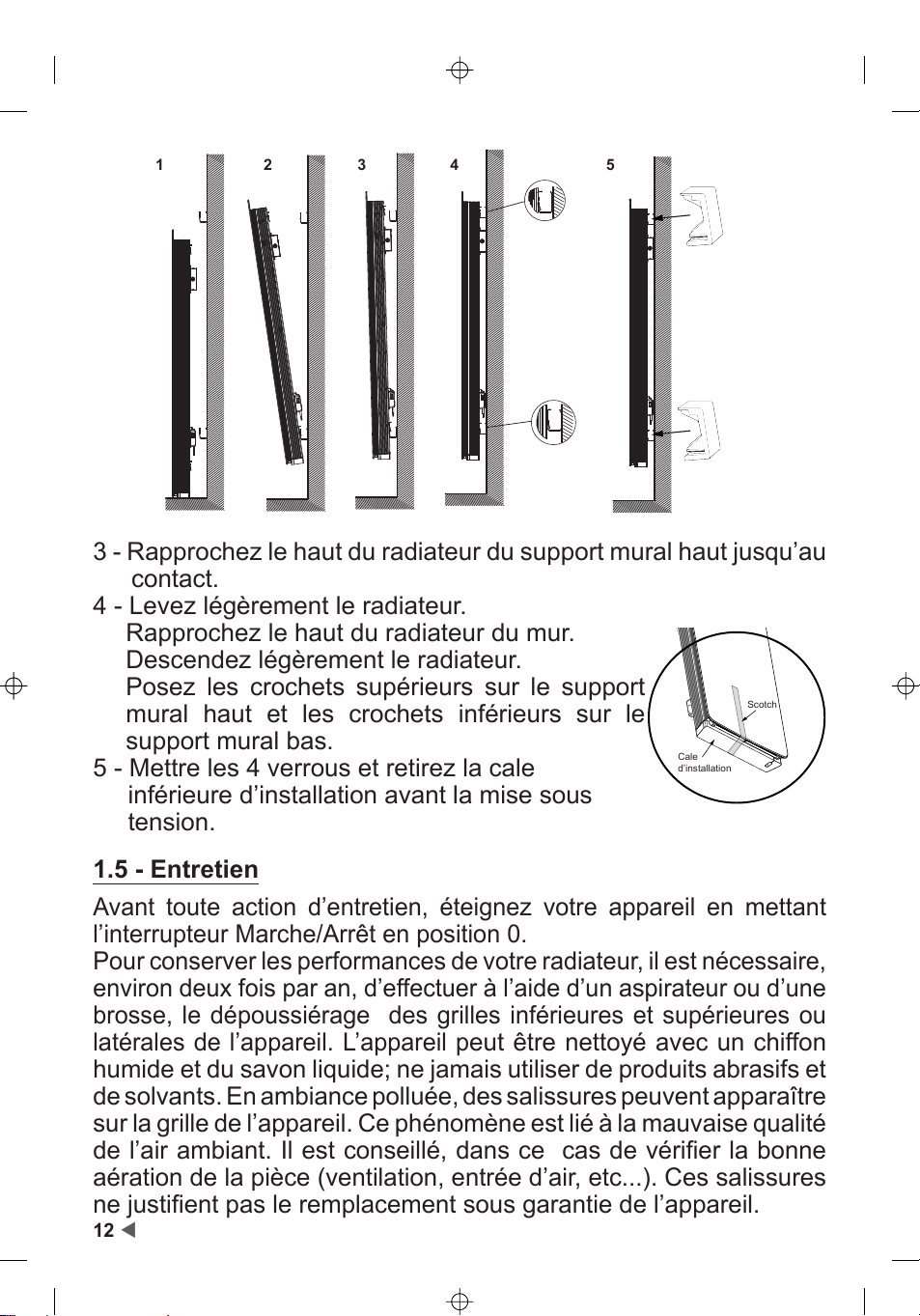

1.5-Entretien......................................................12

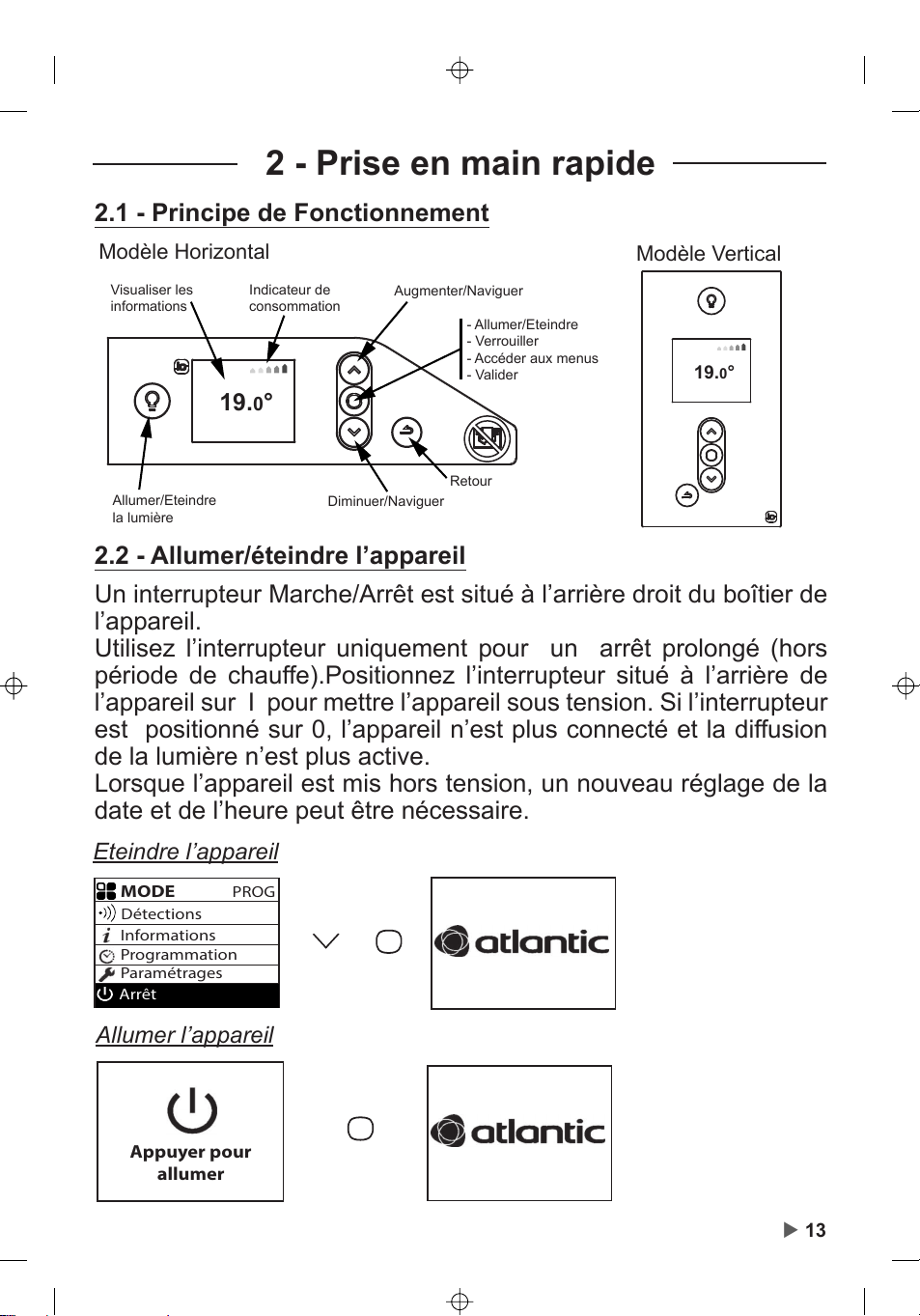

2-Priseenmainrapide ....................................... 13
2.1-Principedefonctionnement.......................................13
2.2-Allumer/éteindrel’appareil........................................13
2.3-Réglagerapidedelatempérature..................................14
2.4-Choixdumodedefonctionnement .................................14
2.4.1-LemodeBasic............................................15
2.4.2-LemodeProg.............................................15
2.5-Fonctionlumière................................................16
3-Connectivités............................................. 18
3.1-Jumelageentreappareilsdansunemêmepièce ......................18
3.2-Connexionsàdistance...........................................20
4-Réglagesavancés ......................................... 21
4.1-Détectionfenêtreouverte/fenêtrefermée ............................21
4.2-Consommation.................................................21
4.3-Verrouillagedescommandes......................................22
4.4-Etalonnage....................................................22
4.5-Délestage.....................................................22
5-ModeExpert.............................................. 23
6-Encas deproblème ....................................... 25
Caractéristiques Techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Nous vous remercions d’avoir choisi cet appareil et de nous avoir ainsi témoigné votre confiance.
Le radiateur que vous venez d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assurer la meilleure quali-
té et ainsi vous apporter une entière satisfaction
Prenez le temps de lire la notice de votre radiateur et découvrir les conseils d’utilisation
pour améliorer votre bien-être.
Conservez la notice, même après l’installation du radiateur.
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 1
Black

2W
Mise en garde
- Attention surface très chaude, caution hot surface.
ATTENTION :
Certaines parties de ce produit peuvent devenir très chaudes et
provoquer des brûlures. Il faut prêter une attention particulière en
présence d’enfants et de personnes vulnérables
.
Il convient de maintenir à distance de cet appareil les enfants de
moins de 3 ans, à moins qu’ils ne soient sous une surveillance
continue.
Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre
l’appareil en marche ou à l’arrêt, à condition que ce dernier ait
été placé ou installé dans une position normale prévue et que ces
enfants disposent d’une surveillance ou aient reçu des instructions
quant à l’utilisation de l’appareil en toute sécurité et en comprennent
bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans
ne doivent ni brancher, ni régler ni nettoyer l’appareil, et ni réaliser
l’entretien de l’utilisateur.
Cet appareil peut être utilisé par des enfants âgés d’au moins
8 ans et par des personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou dénuées d’expérience ou
de connaissance, s’ils (si elles) sont correctement surveillé(e)s
ou si des instructions relatives à l’utilisation de l’appareil en toute
sécurité leur ont été données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le
nettoyage et l’entretien par l’usager ne doivent pas être effectués
par des enfants sans surveillance.
Afin d’éviter une surchauffe et pour des raisons de sécurité,
ne pas couvrir l’appareil de chauffage.
La notice d’utilisation de cet appareil est disponible sur le
site internet ou en contactant le service après-vente.
: Les appareils munis de ce symbole ne doivent pas être mis
avec les ordures ménagères, mais doivent être collectés
séparément et recyclés. La collecte et le recyclage des
produits en fin de vie doivent être effectués selon les
dispositions et les décrets locaux.
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 2
Black

X3
DECLARATION DE CONFORMITE
DIRECTIVE RED 2014/53/UE (*)
Par la présente, la Société Thermor déclare que l’équipement
référencé ci-dessous est conforme aux exigences essentielles de
la directive RED 2014/53/UE.
La déclaration de conformité UE complète de cet équipement est
disponible sur demande, auprès de notre service après-vente
(voir adresse et n°de tél en fin de notice).
Désignation : Radiateur avec carte radio BD3.3
Modèles : voir la référence du modèle en entête de notice
Caractéristiques :
Bandes de fréquence radio utilisées par l’Emetteur-Récepteur
868MHz à 868.6MHz
868.7MHz à 869.2MHz
869.7MHz à 870MHz
Puissance de radiofréquence maximale : <25mW
Equipement Hertzien de Classe 2 : peut être mis sur le marché
et mis en service sans restrictions.
Portée radio : de 100 à 300 mètres en champ libre, variable selon les
équipements associés (portée pouvant être altérée en fonction des
conditions d'installation et de l'environnement électromagnétique).
La conformité aux normes radio et Compatibilité
électromagnétique a été vérifié par l’organisme notifié0081:
LCIE France, Fontenay aux Roses.
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 3
Black

4W

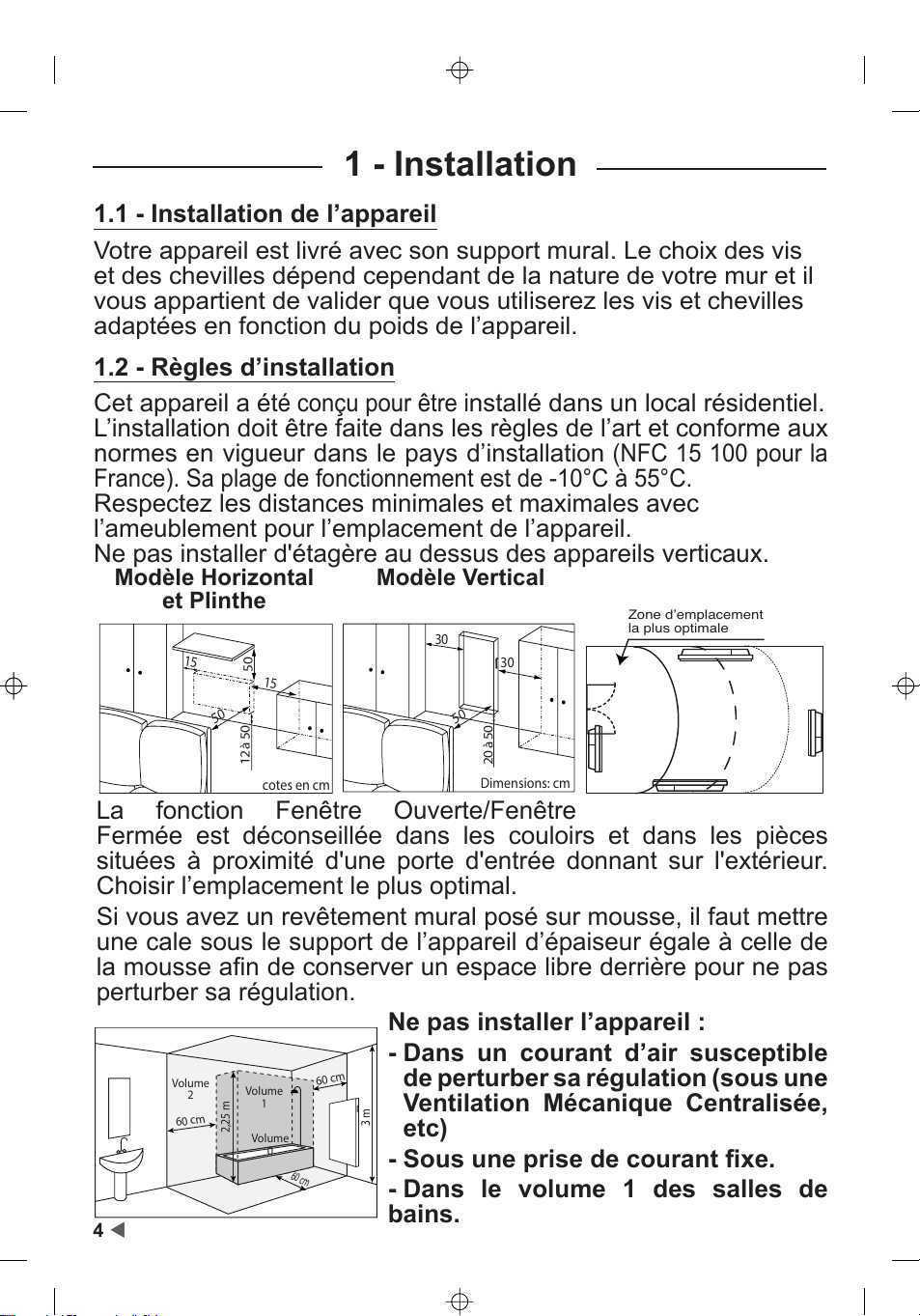

1 - Installation
1.1 - Installation de l’appareil
Votre appareil est livré avec son support mural. Le choix des vis
et des chevilles dépend cependant de la nature de votre mur et il
vous appartient de valider que vous utiliserez les vis et chevilles
adaptées en fonction du poids de l’appareil.
1.2 - Règles d’installation
Cet appareil a ét
é conçu pour être i nstallé dans un local résidentiel.
L’installation doit être faite dans les règles de l’art et conforme aux
normes en vigueur dans le pays d’installation
(NFC 15 100 pour la
France). Sa plage de fonctionnement est de -10°C à 55°C.
Respectez les distances minimales et maximales avec
l’ameublement pour l’emplacement de l’appareil.
Ne pas installer d'étagère au dessus des appareils verticaux.
20à50
50
30
30
Dimensions: cm
15 15
12 à 50 50
50
cotes en cm
Zone d’emplacement
la plus optimale
Modèle VerticalModèle Horizontal
et Plinthe
60 cm
60 cm
3m
Volume
1
Volume
2
60 cm
2,25 m
Volume
0
La fonction Fenêtre Ouverte/Fenêtre
Fermée est déconseillée dans les couloirs et dans les pièces
situées à proximité d'une porte d'entrée donnant sur l'extérieur.
Choisir l’emplacement le plus optimal.
Si vous avez un revêtement mural posé sur mousse, il faut mettre
une cale sous le support de l’appareil d’épaiseur égale à celle de
la mousse afin de conserver un espace libre derrière pour ne pas
perturber sa régulation.
Ne pas installer l’appareil :
- Dans un courant d’air susceptible
de perturber sa régulation (sous une
Ventilation Mécanique Centralisée,
etc)
- Sous une prise de courant fixe.
- Dans le volume 1 des salles de
bains.
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 4
Black

X5

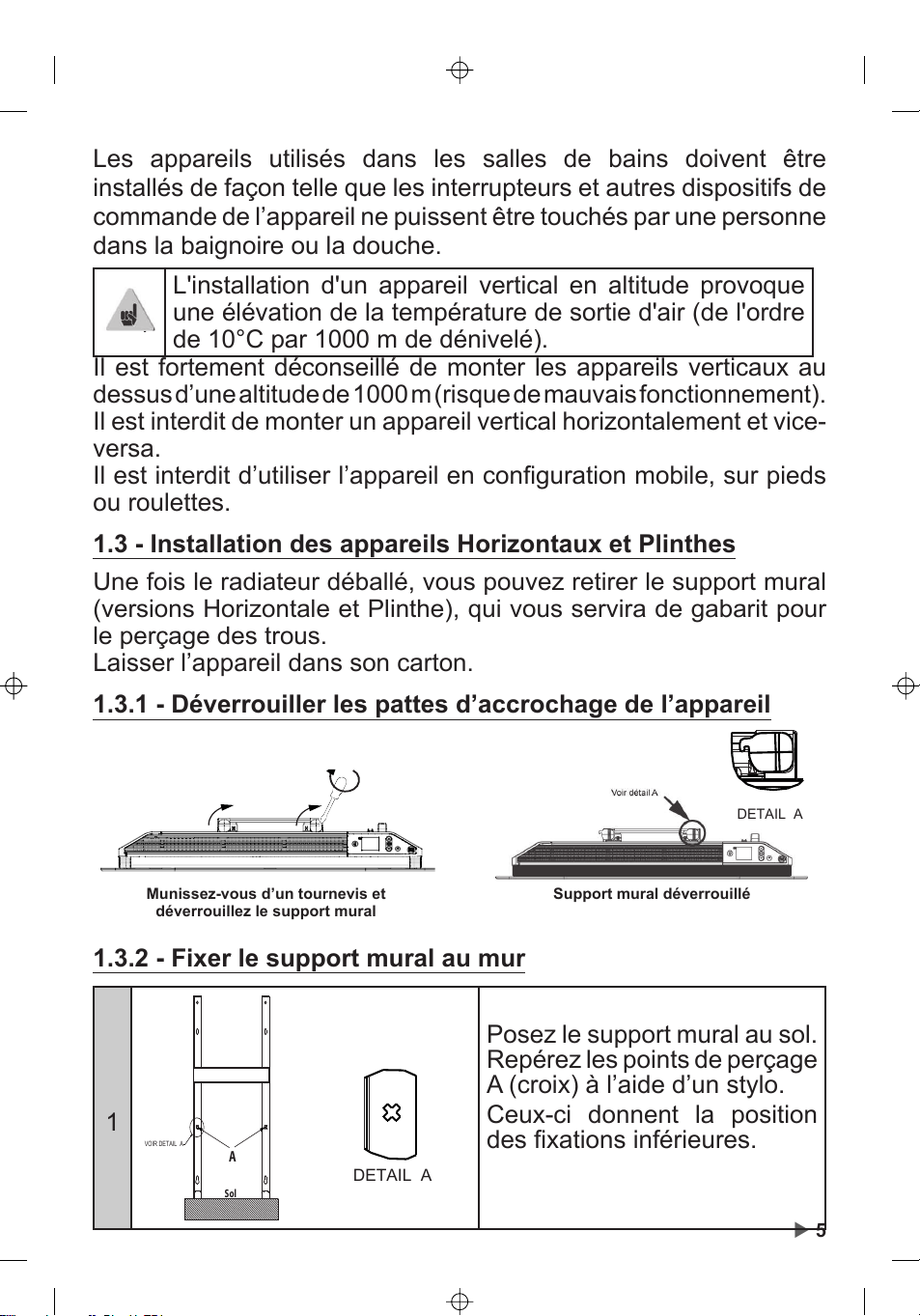

Les appareils utilisés dans les salles de bains doivent être
installés de façon telle que les interrupteurs et autres dispositifs de
commande de l’appareil ne puissent être touchés par une personne
dans la baignoire ou la douche.
L'installation d'un appareil vertical en altitude provoque
une élévation de la température de sortie d'air (de l'ordre
de 10°C par 1000 m de dénivelé).
Il est fortement déconseillé de monter les appareils verticaux au
dessusd’unealtitudede1000m(risquedemauvaisfonctionnement).
Il est interdit de monter un appareil vertical horizontalement et vice-
versa.
Il est interdit d’utiliser l’appareil en configuration mobile, sur pieds
ou roulettes.
1.3 - Installation des appareils Horizontaux et Plinthes
Une fois le radiateur déballé, vous pouvez retirer le support mural
(versions Horizontale et Plinthe), qui vous servira de gabarit pour
le perçage des trous.
Laisser l’appareil dans son carton.
1.3.1 - Déverrouiller les pattes d’accrochage de l’appareil
1.3.2 - Fixer le support mural au mur
1
VOIR DETAIL A
A
Sol
DETAIL A
Posez le support mural au sol.
Repérez les points de perçage
A (croix) à l’aide d’un stylo.
Ceux-ci donnent la position
des fixations inférieures.
DETAIL A
Munissez-vous d’un tournevis et
déverrouillez le support mural
Support mural déverrouillé
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 5
Black

6W
2
A
B
Sol
Remontez le support mural
en faisant coïncider les
points de perçage A avec les
trous inférieurs du support
mural. Repérez les 2 points
de perçage B à l’aide d’un
stylo.
3
Percez les 4 trous et mettez les chevilles adaptées à votre
mur et au poids de l’appareil (ex. plaque de plâtre, béton).
Positionnez le support mural et vissez.
1.3.3 - Raccorder l’appareil
Pour faciliter le raccordement, cet appareil a été conçu afin qu’il
tienne debout le temps du raccordement.
Règle de raccordement
- L’appareil doit être alimenté en 230V 50 Hz.
- L’alimentation du radiateur doit être directement raccordée au
réseau après le dispositif de coupure omnipolaire conforme aux
règles d’installation. Le raccordement au secteur se fera à l’aide du
câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par
l’intermédiaire d’un boîtier de raccordement.
- Dans des locaux humides comme les cuisines, les salles de
bains, il faut installer le boîtier de raccordement à au moins 25 cm
du sol minimum. L’installation doit être équipée d’un dispositif de
protection de type disjoncteur différentiel 30mA.
-Le raccordement à la terre est interdit. Ne pas brancher le fil
pilote (noir) à la terre.
- Si le câble d’alimentation est endommagé, il doit être remplacé
par le fabricant, son service après-vente ou une personne de
qualification similaire afin d’éviter un danger.
- Si l’appareil pilote ou piloté est protégé par un différentiel 30mA
(ex : salle de bain) il est nécessaire de protéger l’alimentation du fil
pilote sur ce différentiel.
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 6
Black

X7

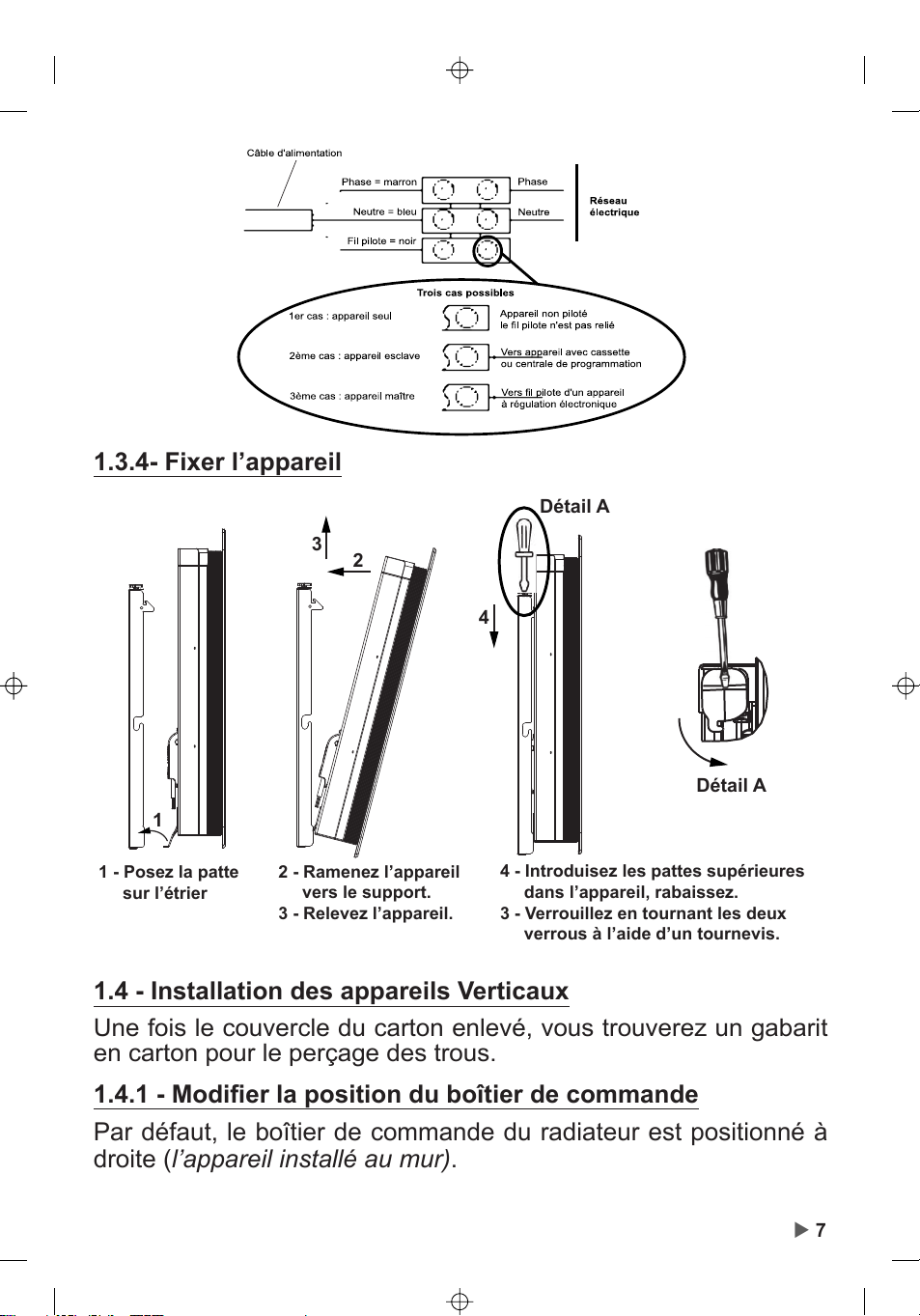

1.3.4- Fixer l’appareil
1.4 - Installation des appareils Verticaux
Une fois le couvercle du carton enlevé, vous trouverez un gabarit
en carton pour le perçage des trous.
1.4.1 - Modifier la position du boîtier de commande
Par défaut, le boîtier de commande du radiateur est positionné à
droite (l’appareil installé au mur).
1-Posezlapatte
sur l’étrier
2 - Ramenez l’appareil
vers le support.
3 - Relevez l’appareil.
4 - Introduisez les pattes supérieures
dans l’appareil, rabaissez.
3 - Verrouillez en tournant les deux
verrous à l’aide d’un tournevis.
32
4
Détail A
Détail A
1
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 7
Black

8W

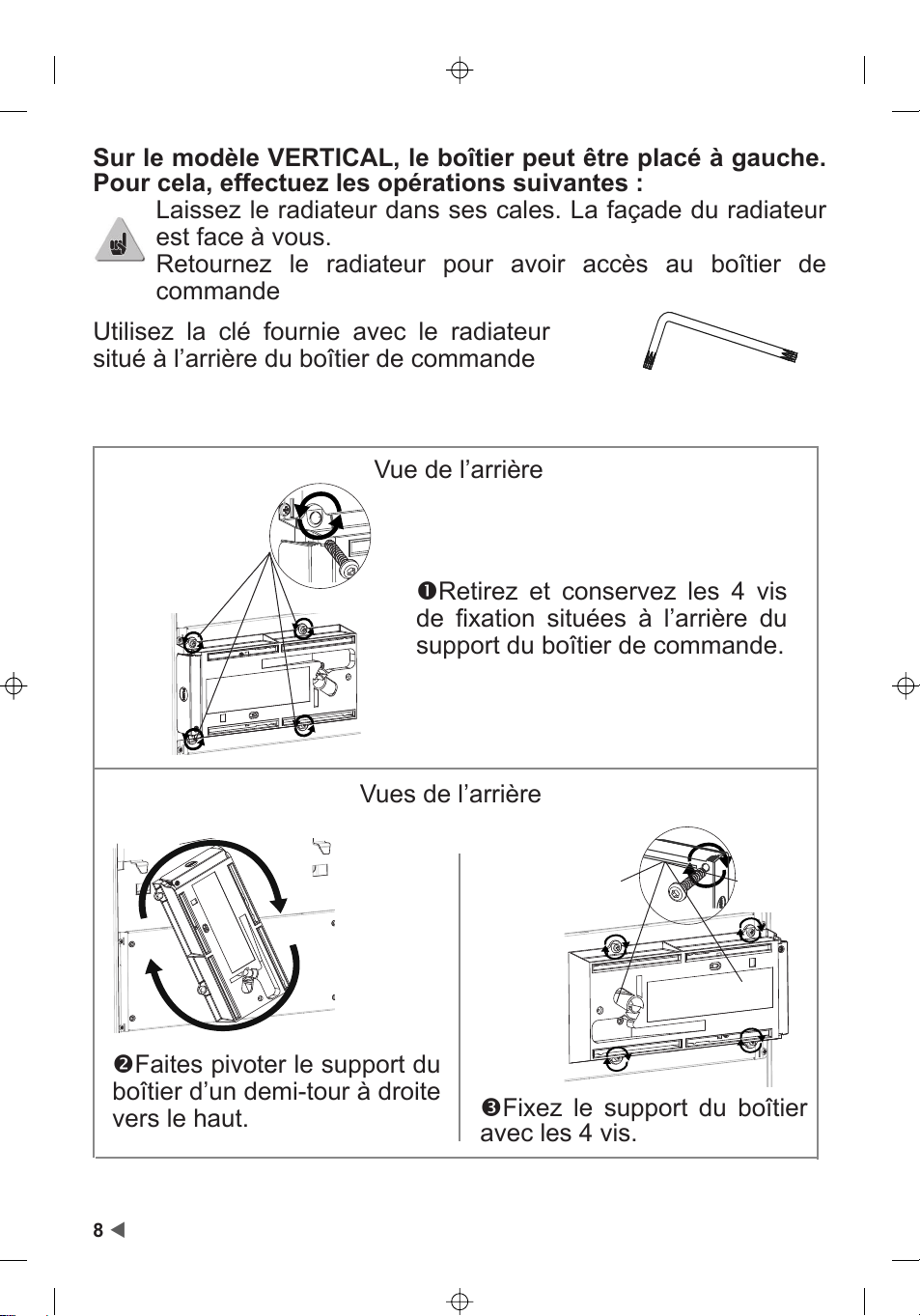

Utilisez la clé fournie avec le radiateur
situé à l’arrière du boîtier de commande
Sur le modèle VERTICAL, le boîtier peut être placé à gauche.
Pour cela, effectuez les opérations suivantes :
Laissez le radiateur dans ses cales. La façade du radiateur
est face à vous.
Retournez le radiateur pour avoir accès au boîtier de
commande
Retirez et conservez les 4 vis
de fixation situées à l’arrière du
support du boîtier de commande.
Vue de l’arrière
Vues de l’arrière
Faites pivoter le support du
boîtier d’un demi-tour à droite
vers le haut. Fixez le support du boîtier
avec les 4 vis.
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 8
Black

X9
Positionnez le
radiateur dans ses
2 cales, sur le côté
opposé au boîtier.
Appuyez sur le
côté du boîtier pour
le faire sortir du
support.
Tirez le côté du
boîtier pour qu’il
soit complètement
visible.
Vues de l’arrière
Retirez et conservez les deux vis de fixation de la partie arrière
du boîtier de commande.
Vues de face Vues de l’arrière
Déboîtez la partie
avant du boîtier de
commande en la
tirant légèrement.
Retournez ~Pivotez et
replacer le
câble du boîtier.
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 9
Black

10 W
11 Repositionnez
la partie avant
dans la partie
arrière du boîtier
de commande.
Vues de l’arrière
12 Remettez en place
les deux vis de
fixation de la partie
arrière du boîtier de
commande.
13 Appuyez sur le côté
du boîtier pour le faire
entrer dans le support.
1.4.2 - Préparation à l’installation des supports muraux
Dévissez les supports muraux du radiateur.
Prévoyez des chevilles et des vis adaptées
à votre type de mur en fonction du poids de
l’appareil (les vis et les chevilles ne sont pas
fournies).
Utilisez le gabarit de pose.
- Repérez le milieu du radiateur à l’aide de la
ligne en pointillé.
- Repérez les 4 points de perçage pour la
fixation du radiateur et pointez les avec un
crayon.
Puissance A B
1000/1500/2000W 1259 391
- Percez les 4 trous de fixation
du radiateur et insérez les
chevilles.
- Insérez les vis dans les
chevilles (laissez les vis
dépasser de 6 mm maxi).
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 10
Black

X11

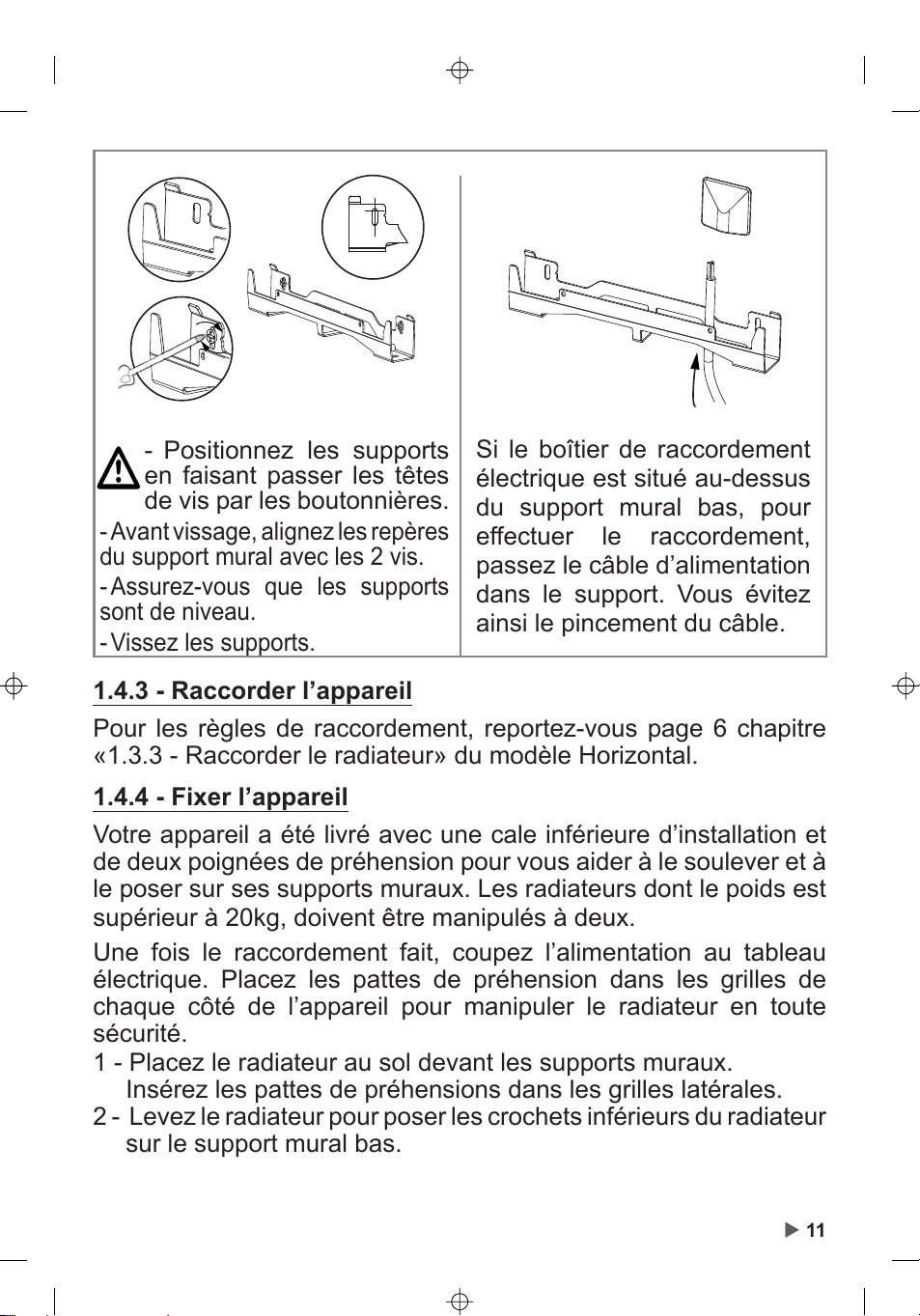

1.4.3 - Raccorder l’appareil
Pour les règles de raccordement, reportez-vous page 6 chapitre
«1.3.3 - Raccorder le radiateur» du modèle Horizontal.
1.4.4 - Fixer l’appareil
Votre appareil a été livré avec une cale inférieure d’installation et
de deux poignées de préhension pour vous aider à le soulever et à
le poser sur ses supports muraux. Les radiateurs dont le poids est
supérieur à 20kg, doivent être manipulés à deux.
Une fois le raccordement fait, coupez l’alimentation au tableau
électrique. Placez les pattes de préhension dans les grilles de
chaque côté de l’appareil pour manipuler le radiateur en toute
sécurité.
1 - Placez le radiateur au sol devant les supports muraux.
Insérez les pattes de préhensions dans les grilles latérales.
2 - Levez le radiateur pour poser les crochets inférieurs du radiateur
sur le support mural bas.
- Positionnez les supports
en faisant passer les têtes
de vis par les boutonnières.
- Avant vissage, alignez les repères
du support mural avec les 2 vis.
- Assurez-vous que les supports
sont de niveau.
- Vissez les supports.
Si le boîtier de raccordement
électrique est situé au-dessus
du support mural bas, pour
effectuer le raccordement,
passez le câble d’alimentation
dans le support. Vous évitez
ainsi le pincement du câble.
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 11
Black

12 W
3 - Rapprochez le haut du radiateur du support mural haut jusqu’au
contact.
4 - Levez légèrement le radiateur.
Rapprochez le haut du radiateur du mur.
Descendez légèrement le radiateur.
Posez les crochets supérieurs sur le support
mural haut et les crochets inférieurs sur le
support mural bas.
5 - Mettre les 4 verrous et retirez la cale
inférieure d’installation avant la mise sous
tension.
1.5 - Entretien
Avant toute action d’entretien, éteignez votre appareil en mettant
l’interrupteur Marche/Arrêt en position 0.
Pour conserver les performances de votre radiateur, il est nécessaire,
environ deux fois par an, d’effectuer à l’aide d’un aspirateur ou d’une
brosse, le dépoussiérage des grilles inférieures et supérieures ou
latérales de l’appareil. L’appareil p
eut être nettoyé avec un chiffon
humide et du savon liquide; ne jamais utiliser de produits abrasifs et
de solvants. En ambiance polluée, des salissures peuvent apparaître
sur la grille de l’appareil. Ce phénomène est lié à la mauvaise qualité
de l’air ambiant. Il est conseillé, dans ce cas de vérifier la bonne
aération de la pièce (ventilation, entrée d’air, etc...). Ces salissures
ne justifient pas le remplacement sous garantie de l’appareil.
1234 5
Scotch
Cale
d’installation
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 12
Black

X13
2 - Prise en main rapide
2.1 - Principe de Fonctionnement
2.2 - Allumer/éteindre l’appareil
Un interrupteur Marche/Arrêt est situé à l’arrière droit du boîtier de
l’appareil.
Utilisez l’interrupteur uniquement pour un arrêt prolongé (hors
période de chauffe).Positionnez l’interrupteur situé à l’arrière de
l’appareil sur I pour mettre l’appareil sous tension. Si l’interrupteur
est positionné sur 0, l’appareil n’est plus connecté et la diffusion
de la lumière n’est plus active.
Lorsque l’appareil est mis hors tension, un nouveau réglage de la
date et de l’heure peut être nécessaire.
MODE
PROG
Détections
Informations
Programmation
Paramétrages
Arrêt
Eteindre l’appareil
Appuyer pour
allumer
Allumer l’appareil
Visualiser les
informations
Indicateur de
consommation
- Allumer/Eteindre
- Verrouiller
- Accéder aux menus
- Valider
Augmenter/Naviguer
Diminuer/Naviguer
Retour
Allumer/Eteindre
la lumière
19.0°
19.0°
Modèle Horizontal Modèle Vertical
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 13
Black

14 W
Quel que soit le menu dans lequel vous êtes, vous pouvez arrêter
la fonction chauffage. La fonction lumière reste accessible.
Pour arrêter la fonction chauffage, appuyez sur jusqu’à atteindre
Arrêt et validez avec .
Pour mettre en marche la fonction chauffage, faites un appui sur .
2.2.1 - Mettre en marche / arrêter l’appareil
Nota important : A la première mise en chauffe, une légère odeur
peut apparaître, correspondant à l’évacuation des eventuelles
traces liées à la fabrication du radiateur.
2.2.1.1 - Réglage de la langue, de la date et de l’heure
Ala première mise en marche, choisissez la langue, puis renseignez
la date et l’heure.
A la première mise en marche,
-le mode PROG est sélectionné,
-la température de consigne est réglée à 19°C.
2.3 - Réglage rapide de la température
Pour modifier la température de consigne, utilisez ou .
Utilisez l’indicateur de consommation pour optimiser votre réglage.
Quand l’indicateur de consommation se trouve au niveau
du symbole vert, vous êtes à un niveau de température
inférieur ou égal à la température conseillée.
Il faut environ 6 heures minimum pour que la température se
stabilise dans la pièce.
Il est possible en fonction de votre installation que vous releviez
une température différente de celle affichée sur votre appareil.
Dans ce cas, reportez-vous au chapitre «Etalonnage».
2.4 - Choix du mode de fonctionnement
2 modes de fonctionnement sont proposés.
- BASIC : Accès uniquement au réglage de la température.
- PROG : Programmation manuelle des fonctions.
Avant toute action, réveillez l’écran en appuyant sur la touche .
Choisissez le mode le plus adapté à votre besoin.
Dateetheure
Mai 2018
31
a
a
15:26
PROG
19
. 0°
Lun 12:14
Langue
a
a
Français
Langue
Français
Annuler
Conrmer
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 14
Black

X15
MODE
a
a
BASIC
PROG
PROG
19 . 0°
Lun 12:14
MODE
PROG
Détections
Informations
Programmation
Paramétrages
Arrêt
2.4.1 - Le mode BASIC
L’appareil suit en permanence la température de consigne réglée.
Toutes les fonctions intelligentes sont désactivées.
2.4.2 - Le mode PROG
Le mode PROG vous permet de gérer manuellement les fonctions de votre appareil.
2.4.2.1 - Fonctions détections
Par défaut, la détection de fenêtre ouverte/fenêtre fermée est active.
2.4.2.2 - Réglage de la température de consigne
A la mise en marche de l’appareil, les plages suivantes sont définies :
Lundi à vendredi, confort de 5h à 9h et de 17h à 23h.
Samedi et dimanche, confort de 5h à 23h.
Vous pouvez modifier ces plages et définir 3 plages de température Confort par jour.
Pendant ces plages Confort, la consigne de température est réglée à l’aide de
ou .
En dehors des plages Confort, l’abaissement est réglé dans le mode
Prog «Abaissement T° ECO» .
La valeur d’abaissement par défaut de -3,5°C est recommandée
pour une meilleure performance énergétique
2.4.2.3 - Réglage de la programmation
2.4.2.3.1 - Programmation interne
yModifier les programmes
Vous pouvez programmer jusqu’à 3 plages de température Confort pour chaque jour
de la semaine. En dehors des plages Confort, la température Eco (par défaut -3.5°c)
est réglée. Pour changer cette valeur, voir le chapitre 2.4.3.2.
Sélectionnez le jour avec . Validez .
Sélectionnez «Modifier» avec . Validez .
Choisissez l’heure de début de la 1ère plage Confort avec ou .
Validez . Choisissez l’heure de fin avec ou . Validez .
Faites la même opération pour la 2ème plage Confort puis pour la 3ème plage
Confort et validez .
Selectionnez puis deplacez vous sur le jour suivant avec .
MENU
MODE
BASIC
Paramétrages
Arrêt
Fenêtre ouverte
L’appareil
s’arrête pendant
l’aération
Inactive
Active
MODE
PROG
Détections
Informations
Programmation
Paramétrages
Arrêt
Détections
Fenêtre ouv. Active
Active
Fenêtre ouverte
Pas de
surveillance
Inactive
Programmation
Abaissement T° ECO
Lundi...Dimanche
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 15
Black

16 W
yCopier un programme
Vous pouvez copier le programme d’une journée sur un (plusieurs) jour(s).
Sélectionnez le jour à copier avec ,valider (ex: lundi).
Sélectionnez «Copier» avec . Validez .
Passez d’un jour à l’autre avec .
Validez le jour vers lequel copier avec puis passer au jour suivant avec .
ySupprimer une plage de température confort
Sélectionnez le jour avec . Validez .
Sélectionnez «Modifier». Validez .
Sur l’heure de début, sélectionnez 0:00 avec . Validez .
Sur l’heure de fin, sélectionnez également 0:00 avec puis validez .
2.4.3.3.2 - Programmation externe
L’appareil suit les ordres de la commande externe de votre installation par liaison Fil
Pilote.
Sélectionnez «Source programmation» avec puis valider .
Choisissez «Pilotage externe» avec puis validez .
2.5 - Fonction Lumière
Créer une ambiance feutrée dans votre salon, disposer d’une veilleuse dans la chambre
de vos enfants, à vous de choisir grâce à l’intégration d’une fonction lumière sur votre
radiateur. Celle-ci est pilotable depuis votre boîtier de commande sur le produit et/ou
directement depuis votre application smartphone/tablette Cozytouch.
Vous pourrez ainsi modifier la minuterie (de 20min à permanent), l’intensité lumineuse
(4 niveaux possibles).
Programmation
Abaissement T° ECO
Lundi...Dimanche
Programmation
Jeu
Ven
Sam
Dim
Lun
Mar
Mer
Copier Lundi
Valider
Annuler
LM
a
a
MJVSD
LUN: Plages confort
05:00
09:00
17:00
23:00
--:--
--:--
Modier Copier
Programmation
Abaissement T° ECO
Lundi...Dimanche
LUN: Plages confort
05:00
09:00
17:00
23:00
--:--
--:--
Copier
Modier
MON:Comfort range
05:00
09:00
17:00
23:00
--:--
--:--
Programmation
Jeu
Ven
Sam
Dim
Lun
Mar
Mer
Source programmation
Le rythme suivi est donné
par :
Programme interne
Pilotage externe
Paramétrages
Connectivités
Horloge
Source prog.
MODE
PROG
Détections
Informations
Programmation
Paramétrages
Arrêt
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 16
Black

X17
2.5.1 Allumer / éteindre la lumière
Un appui sur le bouton Lumière vous permet d’allumer ou d’éteindre la lumière.
Lorsque vous êtes dans le mode «lumière», un appui sur le bouton lumière éteint la
lumière et revient au mode chauffage.
Un appuis sur le bouton retour revient au mode chauffage sans éteindre la lumière.
2.5.2 Réglage de la luminosité
2.5.3 Réglage de la minuterie
Le menu «Minuterie» permet de régler le temps d’allumage de la lumière. Ce temps
peut être réglé sur permanent / 4 heures / 1 heure / 40 minutes / 20 minutes. Par
défaut, ce réglage est en position «permanent».
2.5.4 Activation de la lumière à partir de l’application Cozytouch
Si vos appareils sont connectés via l’application Cozytouch, vous pouvez allumer et
éteindre la lumière des radiateurs de chaque pièce à partir de l’application, sur les
appareils pourvus de la fonction lumière.
Si plusieurs de vos appareils sont jumelés à l’intérieur d’une même pièce, à partir de
l’application, vous allumerez/éteindrez la lumière de tous les radiateurs de la pièce en
même temps.
Si vous souhaitez allumer indépendamment les radiateurs d’une même pièce, activez
la lumière directement sur le radiateur.
La fonction est accessible depuis l’application Cozytouch.
Luminosité
a
a
Luminosité
a
a
Luminosité
a
a
Luminosité
a
a
Luminosité optimale
Luminosité
Minuterie
19.0°
Le menu «Luminosité» permet de régler l’intensité lumineuse diffusée par l’appareil, sur 4 niveaux.
Luminosité
Minuterie
Minuterie
Permanent
a
a
Luminosité
Minuterie
40min
0:39 :50
Minuterie
40mn
a
a
corp_U065-7474-B-DIVALI-VERRE-PREMIUM Page 17
Black
