Atlantic F617 User manual

F617
Convecteur
Electric convector
NOTICE D’UTILISATION
ET D’INSTALLATION
Installation and operating manual
À conserver par l’utilisateur
Manual must be kept by end user
ATLANTIC EST UNE MARQUE FRANÇAISE La sérénité s’installe chez vous
F
GB

1
NOTICE D’INSTALLATION
ET D’UTILISATION
Guide à conserver par l’utilisateur
Sommaire
Mise en garde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Installation.............................................................3
Préparer l’installation de l’appareil.........................................3
Installer l’appareil ......................................................4
Raccorder l’appareil ....................................................5
Fixer l’appareil ........................................................6
Entretien.............................................................7
Utilisation .............................................................7
Conseils ...............................................................8
En cas de problème ....................................................9

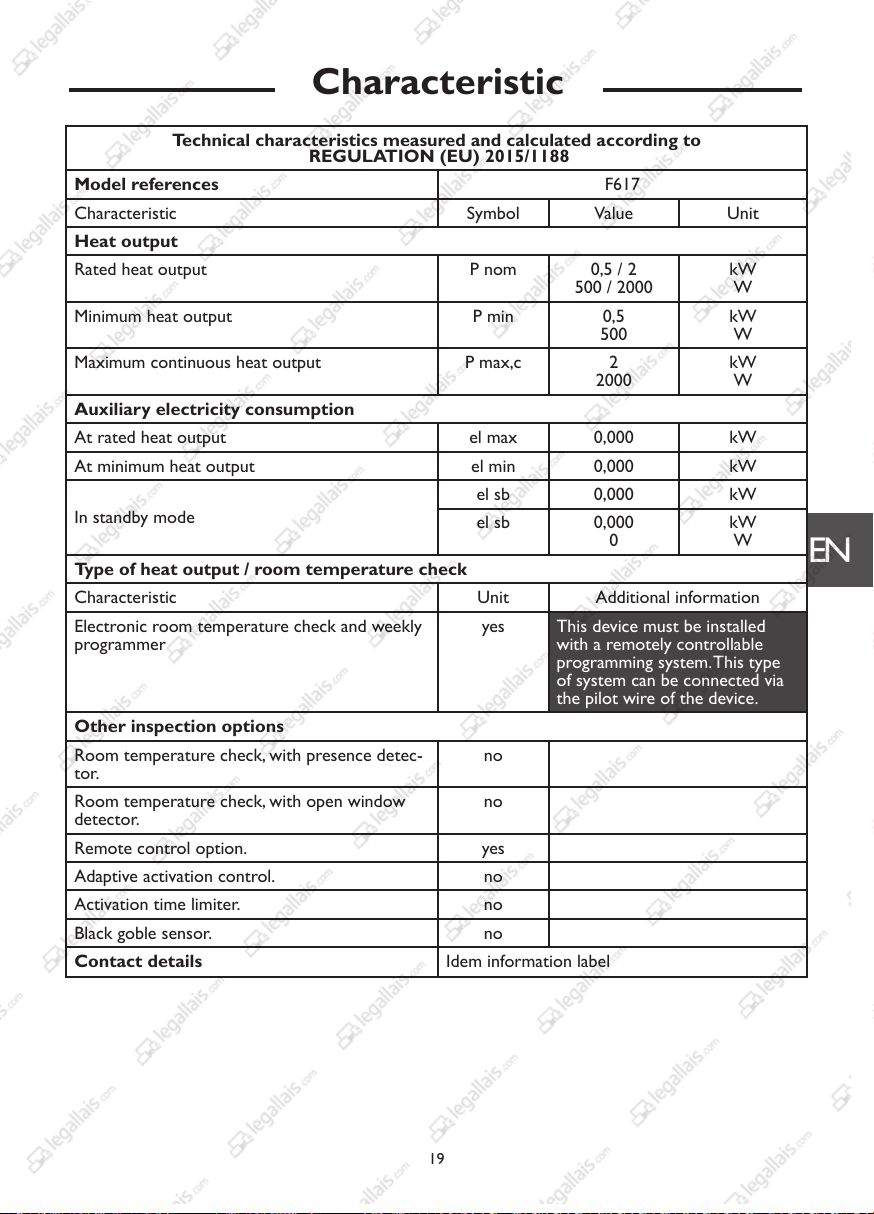

Caractéristiques.......................................................10

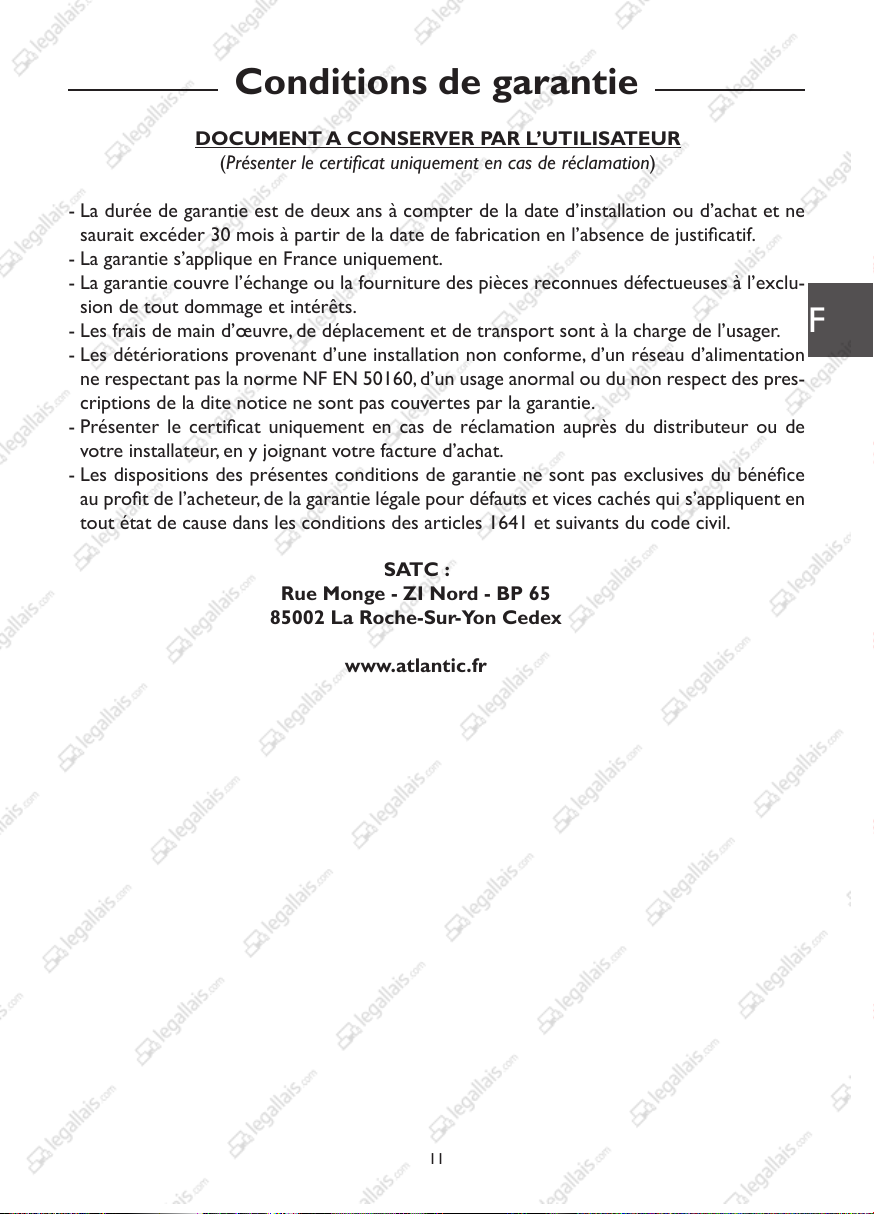

Conditions de garantie.................................................11
Summary

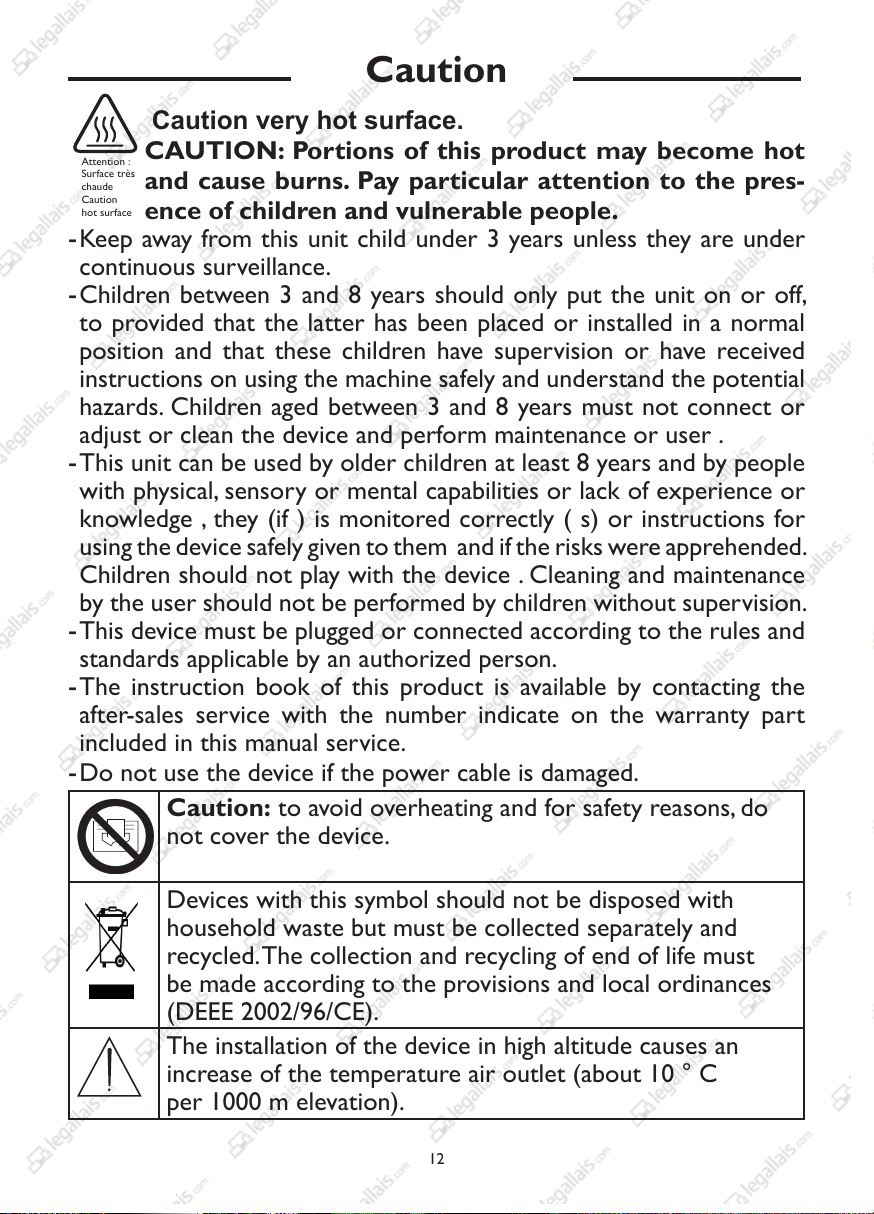

Caution...............................................................12
Installation............................................................13
Installation ..........................................................14
Electrical connection of the device .......................................14
Wall mounted installation ..............................................15
Maintenance .........................................................16
Use ..................................................................16
Recommandations for use..............................................17
In case of problem.....................................................18
Characteristic.........................................................19
Warranty conditions...................................................20
F
EN
ACCESS TO
ANOTHER
LANGUAGES

2
Mise en garde
Attention surface très chaude. Caution hot surface.
ATTENTION : Certaines parties de ce produit
peuvent devenir très chaudes et provoquer des brû-
lures. Il faut prêter une attention particulière en pré-
sence d’enfants et de personnes vulnérables.
-Il convient de maintenir à distance de cet appareil les enfants de moins
de 3 ans, à moins qu’ils ne soient sous une surveillance continue.
-Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre
l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été
placé ou installé dans une position normale prévue et que ces enfants
disposent d'une surveillance ou aient reçu des instructions quant à
l'utilisation de l'appareil en toute sécurité et en comprennent bien les
dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent
ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien de
l'utilisateur.
-Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans
et par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou de connaissance,s'ils (si
elles) sont correctement surveillé(e)s ou si des instructions relatives
à l'utilisation de l'appareil en toute sécurité leur ont été données et
si les risques encourus ont été appréhendés. Les enfants ne doivent
pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne
doivent pas être effectués par des enfants sans surveillance.
-Cet appareil ne doit être branché ou raccordé, selon les règles et
normes en application, que par une personne habilitée.
-Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des personnes de qualication
similaire an d’éviter un danger.
-La notice d’utilisation de cet appareil est disponible en vous connec-
tant sur le site Internet du fabricant indiqué sur le bon de garantie
présent dans cette notice.
-A la première mise en chauffe, une légère odeur peu apparaître
correspondant à l’évacuation des éventuelles traces liées à la
fabrication de l’appareil.
Attention :
Surface très
chaude
Caution
hot surface

3
F

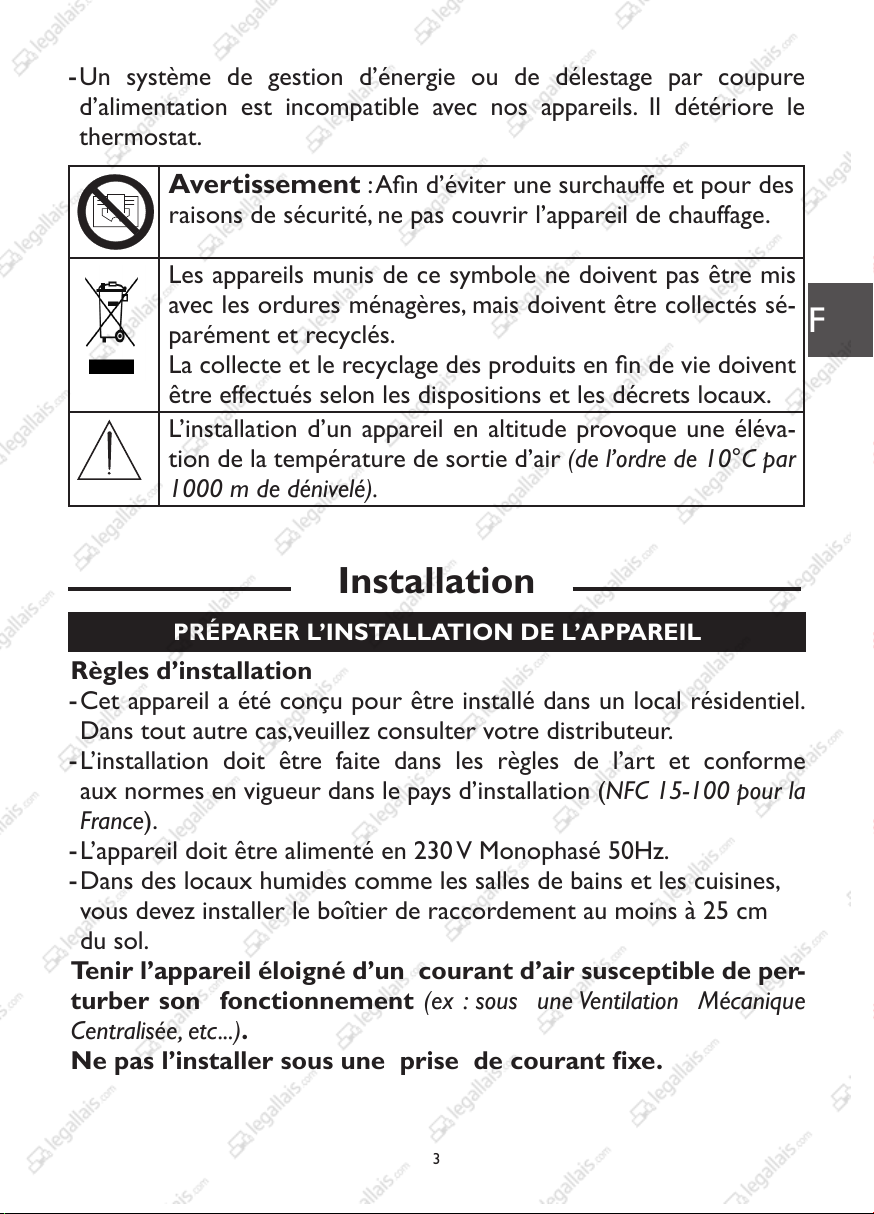

-Un système de gestion d’énergie ou de délestage par coupure
d’alimentation est incompatible avec nos appareils. Il détériore le
thermostat.
Avertissement : An d’éviter une surchauffe et pour des
raisons de sécurité, ne pas couvrir l’appareil de chauffage.
Les appareils munis de ce symbole ne doivent pas être mis
avec les ordures ménagères, mais doivent être collectés sé-
parément et recyclés.
La collecte et le recyclage des produits en n de vie doivent
être effectués selon les dispositions et les décrets locaux.
L’installation d’un appareil en altitude provoque une éléva-
tion de la température de sortie d’air (de l’ordre de 10°C par
1000 m de dénivelé).
Installation
Règles d’installation
-Cet appareil a été conçu pour être installé dans un local résidentiel.
Dans tout autre cas,veuillez consulter votre distributeur.
-L’installation doit être faite dans les règles de l’art et conforme
aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la
France).
-L’appareil doit être alimenté en 230 V Monophasé 50Hz.
-Dans des locaux humides comme les salles de bains et les cuisines,
vous devez installer le boîtier de raccordement au moins à 25 cm
du sol.
Tenir l’appareil éloigné d’un courant d’air susceptible de per-
turber son fonctionnement (ex : sous une Ventilation Mécanique
Centralisée, etc...).
Ne pas l’installer sous une prise de courant xe.
PRÉPARER L’INSTALLATION DE L’APPAREIL

4
50
50
12
25
25

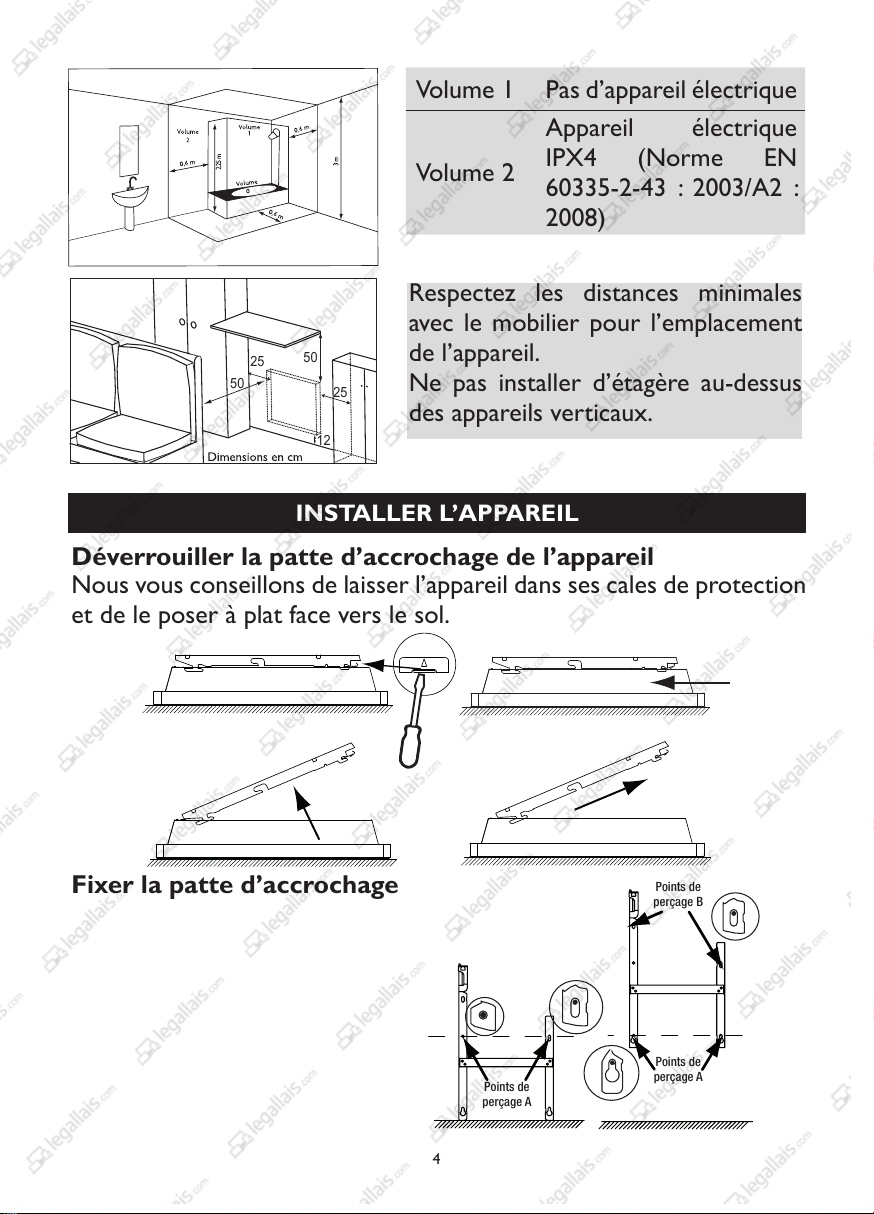

Volume 1 Pas d’appareil électrique
Volume 2
Appareil électrique
IPX4 (Norme EN
60335-2-43 : 2003/A2 :
2008)
Respectez les distances minimales
avec le mobilier pour l’emplacement
de l’appareil.
Ne pas installer d’étagère au-dessus
des appareils verticaux.
Déverrouiller la patte d’accrochage de l’appareil
Nous vous conseillons de laisser l’appareil dans ses cales de protection
et de le poser à plat face vers le sol.
Fixer la patte d’accrochage
INSTALLER L’APPAREIL
Points de
perçage A
Points de
perçage A
Points de
perçage B

5
F
RACCORDER L’APPAREIL
Règles de raccordement
-L’appareil doit être alimenté en 230 V Monophasé 50Hz.
-L’alimentation de l’appareil doit être directement raccordée au réseau
après le disjoncteur et sans interrupteur intermédiaire.
-Le raccordement au secteur se fera à l’aide du câble de l’appareil par
l’intermédiaire d’un boîtier de raccordement. Dans des locaux humi-
des comme les salles de bains et les cuisines, il faut installer le boîtier
de raccordement au moins à 25 cm du sol.
-Le raccordement à la terre est interdit. Ne pas brancher le
l pilote (l noir) à la terre.
-L’alimentation doit être directement raccordée au réseau après le
dispositif de coupure omnipolaire conforme aux règles d’installation.
-Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une personne de qualication
similaire an d’éviter un danger.
-Si vous utilisez le l pilote et s’il est protégé par un différentiel 30mA
(ex : salle de bains), il est nécessaire de protéger l’alimentation du l
pilote sur ce différentiel.
-Si vous voulez utiliser un délesteur, choisissez un délesteur à sortie
l pilote et non un délesteur à sortie de puissance, an de ne pas
détériorer le thermostat.
Cet appareil doit être installé obligatoirement avec un sys-
tème de programmation pilotable à distance. Ce type de sys-
tème est raccordable par le l pilote de l’appareil.

6

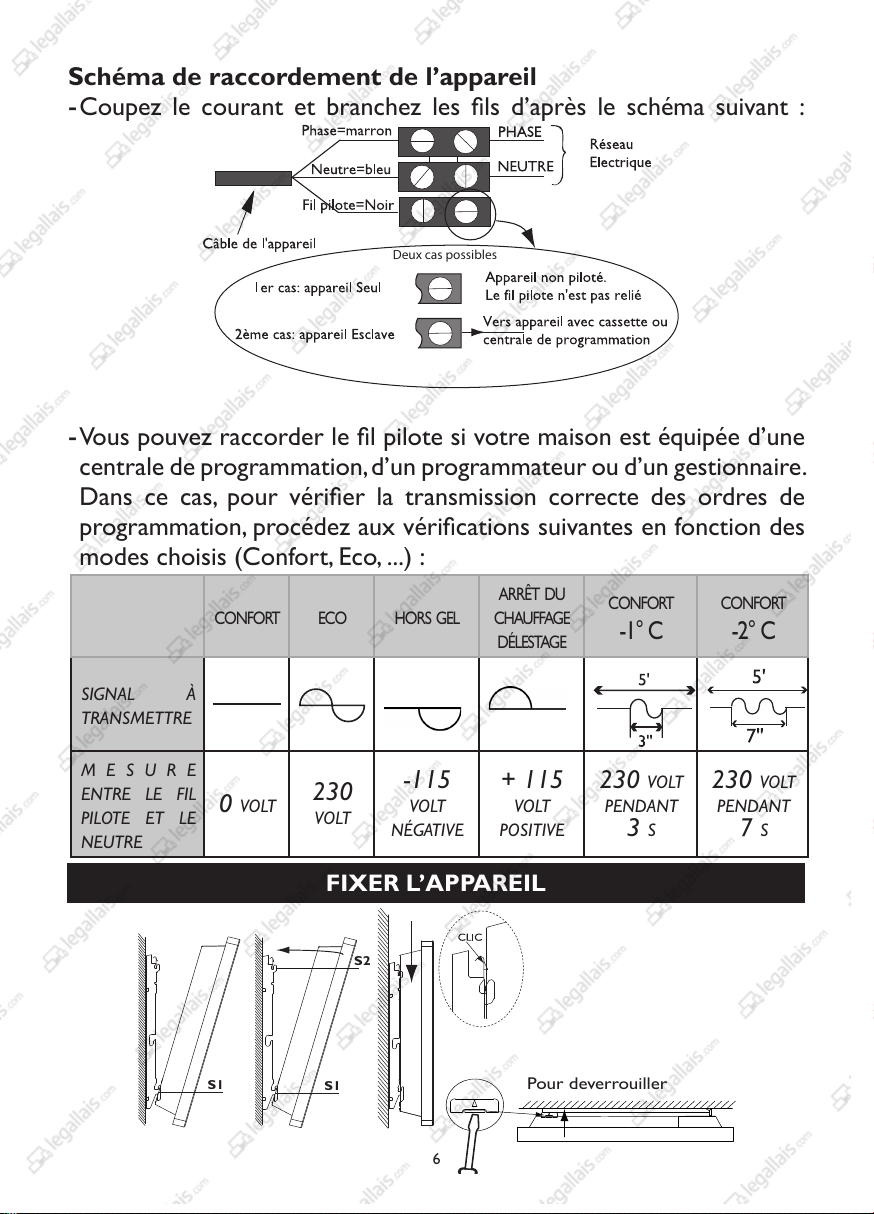

Schéma de raccordement de l’appareil
-Coupez le courant et branchez les ls d’après le schéma suivant :
Deux cas possibles
-Vous pouvez raccorder le l pilote si votre maison est équipée d’une
centrale de programmation,d’un programmateur ou d’un gestionnaire.
Dans ce cas, pour vérier la transmission correcte des ordres de
programmation, procédez aux vérications suivantes en fonction des
modes choisis (Confort, Eco, ...) :
confort eco hors gel
arrêt du
chauffage
délestage
confort
-1° c
confort
-2° c
signal à
transmettre
m e s u r e
entre le fil
pilote et le
neutre
0 volt 230
volt
-115
volt
négative
+ 115
volt
positive
230 volt
pendant
3 s
230 volt
pendant
7 s
FIXER L’APPAREIL
S1 S1
S2
Pour deverrouiller

7
F
Utilisation
Description du boîtier de commande
Voyant de chauffe
Curseur de choix du mode Molette de réglage de la température
Régler la température CONFORT
Ce mode est à utiliser lorsque vous êtes présent. Il vous permet d’ob-
tenir une température ambiante agréable.
Mettez le curseur Asur .
Réglez la molette Bentre 4 et 5, le voyant de chauffe Vs’allume si la
température ambiante est inférieure à celle désirée.Ajustez la molette
selon la température souhaitée.
Mode ECO
Ce mode est à utiliser lors d’une absence prolongée de la maison, ou pendant la nuit. Il vous
permet d’abaisser la température de votre pièce, notamment dans les chambres.
Mettez le curseur Asur .
L’appareil est en mode Eco (température Confort abaissée d’environ 3°C à 4°C).
Mode Hors Gel
Ce mode vous permet de maintenir une température de 7°C (± 3°C) lors d’une absence
de plus de 24 heures.
Mettez le curseur Asur .
Avant toute action d’entretien, coupez l’alimentation électrique de
l'appareil. Pour conserver les performances de l’appareil, il est néces-
saire, environ deux fois par an, d’effectuer son dépoussiérage.
Ne jamais utiliser de produits abrasifs et de solvants.
ENTRETIEN
Il est possible de bloquer ou limiter l’utilisation de la molette Bainsi que de bloquer le cur-
seur Apour empêcher les manipulations intempestives de l’appareil (enfants...).
Blocage des commandes

8

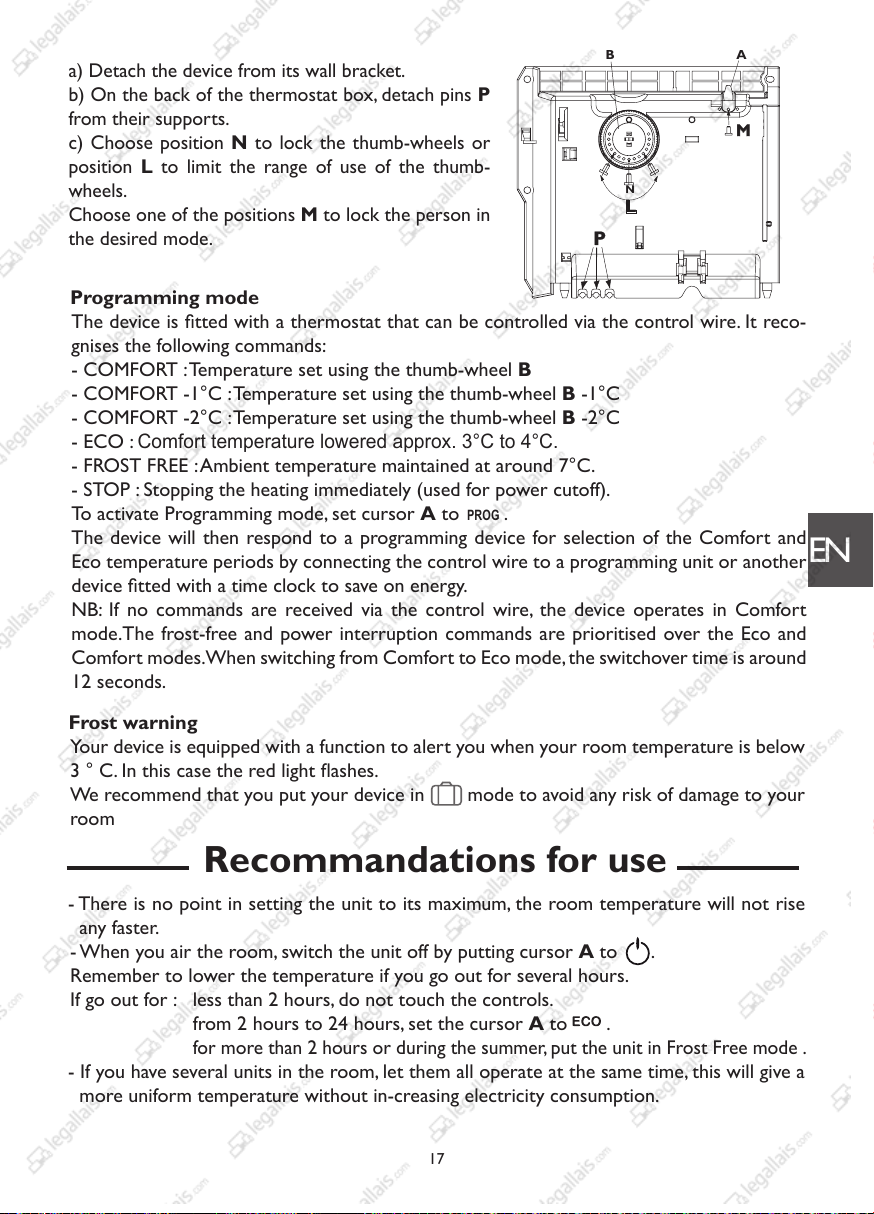

Mode de programmation
En connectant le l pilote sur un programmateur, vous pouvez programmer vos périodes
de température Confort et Eco (reportez-vous à la notice jointe à votre programmateur).
- CONFORT :Température réglée par la molette B.
- CONFORT -1°C :Température Confort -1°C
- CONFORT -2°C :Température Confort -2°C
- ECO :Température Confort abaissée d’environ 3°C à 4°C.
- HORS GEL :Température ambiante maintenue à environ 7°C.
- ARRET :Arrêt immédiat du chauffage (utilisé pour le délestage).
Pour activer le mode de programmation, positionnez le curseur Asur .
Il est possible de brancher sur un programmateur ou un appareil muni d’une cassette de
programmation plusieurs appareils et de réaliser ainsi des économies d’énergie.
NB: En cas d’absence d’ordre sur le l pilote, l’appareil chauffe en mode Confort. Les ordres
et délestage sont prioritaires par rapport aux modes Eco et Confort. Lors d’un passage du
mode Confort vers le mode Eco, le temps de basculement est de l’ordre de 12 secondes.
352*
Alerte Gel
Votre appareil est équipé d’une fonction visant à vous alerter quand la température de votre
pièce est inférieure à 3°C. Dans ce cas le témoin lumineux rouge clignote.
Nous vous recommandons de mettre votre appareil en mode pour éviter tout risque
de dégradation de votre pièce.
Ce voyant indique les périodes pendant lesquelles l’appareil chauffe. Si la température est
trop élévée, il s’éteint.
Le voyant de chauffeV
- Il est inutile de mettre l’appareil au maximum, la température de la pièce ne montera pas
plus vite.
- Lorsque vous aérez la pièce, coupez le chauffage en mettant le curseur Asur .
- Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.
- Absence de : Moins de 2 heures : ne pas toucher aux commandes.
de 2 à 24 heures : mettez le curseur Asur .
Plus de 24 heures ou l’été: mettez l’appareil en mode .
- Si vous avez plusieurs appareils dans une pièce, laissez-les fonctionner simultanément.Vous
aurez ainsi une température plus homogène sans pour autant augmenter la consommation
d’électricité.
Conseils
a) Décrochez l’appareil de son support mural.
b) Sur le dos de l’appareil, détachez les pions Pde leurs
supports.
c)Optez pour la position Npour bloquer la molette
ou la position Lpour limiter la plage d’utilisation de la
molette. Choisissez une des positions Mpour bloquer
le curseur dans le mode désiré. P
M
L
N
BA

9
F
En cas de problème
Problème rencontré Vérications à faire
L’appareil ne
chauffe pas.
- Vériez que le curseur est sur la position .
- Si vous êtes en programmation, vériez que le programmateur
est en mode CONFORT.
- Assurez-vous que les disjoncteurs de l’installation sont enclen-
chés, ou bien que le délesteur (si vous en avez un) n’a pas coupé
l’alimentation du convecteur.
-Vériez la température de l’air de la pièce : si elle est trop élevée,
le voyant de chauffe Vne s’allume pas: le convecteur ne chauffe
pas.
L’appareil chauffe
tout le temps
-Vériez que le convecteur n’est pas situé dans un courant d’air ou
que le réglage de température n’a pas été modié.
-Il peut y avoir un aléa dans le réseau électrique. En cas de pro-
blème (thermostat bloqué...), coupez l’alimentation du convec-
teur (fusible, disjoncteur) pendant environ 10 minutes, puis ral-
lumez-le.
-Si le phénomène se reproduit fréquemment, faîtes contrôler l’ali-
mentation par votre distributeur d’énergie.
L’appareil est très
chaud en surface.
Il est normal que l’appareil soit chaud lorsqu’il fonctionne, la tem-
pérature maximale de surface étant limitée conformément à la
norme NF Electricité. Si toutefois vous jugez que votre appareil
est toujours trop chaud, vériez que la puissance est adaptée à la
surface de votre pièce (nous vous préconisons 100 W/m2pour une
hauteur sous plafond de 2,50 m ou 40W/m3) et que l’appareil n’est
pas placé dans un courant d’air qui perturberait sa régulation.
Les voyants de
chauffe Vclignote.
La sonde de mesure est détériorée. Contacter le service après-
vente du fabricant.
Des traces de salis-
sures apparaissent
sur le mur autour de
l’appareil.
En ambiance polluée, des salissures peuvent apparaître sur les sor-
ties d’air de l’appareil ou au mur. Ce phénomène est lié à la mau-
vaise qualité de l’air ambiant (fumée de cigarettes, bougies, encens,
cheminée,...). Il est conseillé dans ce cas de vérier la bonne aéra-
tion de la pièce (ventilation, entré d’air, etc...).
Si vous n’avez pas réussi à résoudre votre problème, contactez votre distributeur/installa-
teur, munissez-vous des références de l’appareil. Elles sont situées sur le côté de l’appareil.
Mesurez la température de la pièce.
N° ???? ????
