Atlantic Zanzibar Ventilo Operating manual

Zanzibar
Guide à conserver par l’utilisateur
Guide to be kept by the user / Vom Benutzer aufzubewahrendes Hanbuch / Door de gebruiker te bewaren gids /
Guía que deberá conservar el usuario / Guia a conservar pelo utilizador / Instrukcja, ktora uzytkownik powinien
zachowac
Notice d’utilisation et d’installation
User and installation manual / Gebrauchs- und Installations-anweisung / Gebruiks- en instal-
latiehandleiding / Manual de utilización e instalación / Manual do Utilizador e de Instalação /
Instrukcja obslugi i montazu
Radiateur sèche-serviettes électronique programmable
Modèles Classique et Ventilo
Programmable electronic towel-drying heater - Conventional and fan models / Programmierbarer elektronischer
Handtuchtrockner - Modelle Classique und Ventilo / Programmeerbare elektronische droogradiator - Klassieke en
Ventilatie modellen / Radiador secatoallas electrónico programable - Modelos Clásico y Ventilo / Toalheiro electrónico
programável - Modelos "Classique" e "Ventilo" / Grzejnik lazienkowy elektroniczny z regulacja temperatury - Modele
Classique i Ventilo
F
GB
D
NL
SP
P
PL
.
.
Zanzibar, modèle Ventilo 1750 W
Библиотека СОК 

1
Installation de l’appareil - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -2
Utilisation de l’appareil - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -4
Conseils d’utilisation - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6
Mise en garde - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6
Entretien - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6
En cas de problèmes - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -7
Entretien du filtre - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -8
Installing the device - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -9
Using the device - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -11
Recommendations on use / Warning - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -13
Maintenance - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -13
In case of problem - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -14
Antidust filter - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -15
Warranty conditions - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -16
Geräteinstallation - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -17
Gerätebedienung - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -19
Bedienungshinweise - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -21
Sicherheitshinweise / Wartung - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -21
Im problemfall - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -22
Staubschutz-filter - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -23
Garantiebedingunden - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -24
Installatie van het apparaat - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -25
Gebruik van het apparaat - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -27
Tips voor gebruik / Waarschuwing / Onderhoud - - - - - - - - - - - - - - - - - - - - - - -29
In geval van problemen - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -30
Stoffilter - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -31
Garantievoorwaarden - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -32
Instalación del aparato - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -33
Utilización del aparato - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -35
Consejos de utilización / Advertencia / Mantenimiento - - - - - - - - - - - - - - - - - - -37
En caso de problemas - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -38
Filtro antipolvo - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -39
Condiciones de garantía - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -40
Instalação do aparelho - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -41
Utilização do aparelho - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -43
Conselhos de utilização - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -45
Precauções de utilização /Manutenção preventiva / - - - - - - - - - - - - - - - - - - - - -45
Em caso de problema - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -46
Filtro anti-po - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -47
Condições de garantia - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -48
GB
F
D
NL
SP
P

2
L’appareil que vous venez d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assu-
rer la qualité. Nous vous remercions de ce choix et de votre confiance. Nous espérons qu’il vous
apportera une entière satisfaction.
Quelques conseils:
Lisez la notice avant de commencer l’installation de l’appareil.
Coupez le courant avant toute intervention sur l’appareil et vérifiez la tension d’alimentation.
Conservez la notice, même après l’installation de l’appareil.
Caractéristiques de l’appareil: (indiquées sur l’étiquette signalétique de l’appareil).
CAT C :Appareil satisfaisant à la norme NF Electricité Performance.
IP24 :Appareil protégé contre les pénétrations de corps solides et les projections d’eau.
Classe II : Double isolation.
INSTALLATION DE L’APPAREIL
1) Où installer l’appareil ?
- Cet appareil a été conçu pour être installé dans un
local résidentiel. Dans tout autrecas, veuillez consul-
ter votredistributeur.
- L’installation doit être faite dans les règles de
l’art et conforme aux normes en vigueur dans le
pays d’installation (NFC 15100 pour la France).
- Respecter les distances minimales avec les obstacles
pour l’emplacement de l’appareil.
Ne pas installer l’appareil:
ÄDans un courant d’air susceptible de perturber sa régu-
lation (sous une Ventilation Mécanique Centralisée,etc...).
ÄSous une prise de courant fixe.
ÄDans le volume 1 des salles de bains.
ÄDans le volume 2 si la manipulation des commandes est
possible par une personne utilisant la douche ou la bai-
gnoire.
2) Comment installer l’appareil ?
Le gabarit de pose est imprimé sur l’emballage.
1/ Dégrafez les rabats du carton et positionnez-le contre le mur,rabat
inférieur déplié posé sur le sol.
Pointez (sans percer), àtravers l’emballage, les 4 trous de perçage,
puis retirez l’emballage.
2/ Repérez soigneusement les points de perçage avec un crayon (des-
sinez une croix de 4 cm de large).
3/ Percez les 4 trous.
4/ Positionnez les 4 crochets et vissez.
5/ Accrochez et verrouillez l’appareil.
150 mm mini
200 mm mini
150 mm mini
L
H
Volume
3
Volume
2
60 cm
60 cm
60 cm
3 m
2,25 m
Volume
1
Boitier de
commande

3
3) Comment raccorder l’appareil ?
- L’appareil doit être alimenté en 230 V 50Hz.
-Le raccordement au secteur se fera à l’aide du
câble de l’appareil par l’intermédiaire d’un boîtier
de raccordement.
- Dans des locaux humides comme les salles d’eau
et les cuisines, il faut installer le boîtier de rac-
cordement au moins à 25 cm du sol.
- L’installation doit être équipée d’un dispositif de
coupure omnipolaire ayant une distance d’ou-
verture de contact d’au moins 3 mm.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote de l’appareil (noir)àla terre.
-Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-
vente ou une personne de qualification similaire afin d’éviter un danger.
-Si un appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain), il est néces-
saire de protéger l’alimentation du fil pilote sur ce différentiel.
2
45
3
Nota: Les chevilles
livrées avec l’appareil
sont de type stan-
dard. En cas de sup-
port particulier, utili-
sez des chevilles
adaptées.
*: Puissance d’appoint
ventilée.
C
Extremit du couvercle
du carton à plat
A
B
1
MODELE CLASSIQUE
ET VENTILO
Puissance
(W) Cote (A)Cote (B) Cote (C)
600 +1000* 1108
503
277
750 +1000* 1433 262
900 +1000* 1758 262
4) Comment monter les 2 patères ?
1/ Choisissez vos emplacements parmis les 4 à 6 disponibles selon la puissance de votre appareil.
2/ Enfoncez la patère dans le trou du montant.
3/ Vissez. 2 3
F
1

4
Tableau des ordres que l’appareil peut recevoir sur son fil pilote
(àmesurer entre le fil pilote et le neutre).
CONFORT ECO HORS GEL
ARRET DU
CHAUFFAGE
DELESTAGE
CONFORT
-1°C
CONFORT
-2°C
SIGNAL A
TRANS-
METTRE
MESURE
ENTRE LE
FIL PILOTE
ET LE
NEUTRE
0Volt 230 Volt -115 Volts
négative
+115 Volts
positive
230 Volts
pendant 3 s
230 volts
pendant 7 s
5'
3''
5'
7''
5) Programmation
Par fil pilote :
L’appareil peut être commandé à distance si son fil pilote est raccordé à un appareil équipé d’un pro-
grammateur, à une centrale de programmation ou à un gestionnaire d’énergie.
Par programmateur indépendant (vendu séparément) :
L’appareil peut aussi être programmé de façon indépendante par l’insertion d’un programmateur dans
le logement à l’arrière du boitier de commande. Ce programmateur gèrera les modes ECO et
CONFORT tels que vous les aurez définis pour votre appareil.
UTILISATION DE L’APPAREIL
2) Régler la température CONFORT
C’est la température souhaitée pendant l’occupation de la pièce.
a) Mettez l’interrupteur sur la position Marche, le témoin s’allume.
b) Alignez la molette avec le repère , le témoin s’allume si la température ambiante est infé-
rieure à celle désirée.
Attendez quelques heures pour que la température se stabilise.
Si le réglage ne vous convient pas, ajustez la température souhaitée avec la molette . Procédez
progressivement en vous aidant des crans (un cran à la fois).
Le cycle de thermostat est de plusieurs minutes. Il peut arriver que le témoin de chauffe ne réa-
gisse pas instantanément, mais uniquement au cycle suivant du thermostat.
Molette de température avec position
Hors-Gel .
Molette réglage durée TURBO
Témoin de mise sous tension de l’appareil.
Témoin de TURBO
Commande du TURBO.
Interrupteur Marche/Arrêt du chauffage.
Témoin de Chauffe de la résistance.
1) Description du boîtier de commande

5
3) Mode Hors Gel
C’est le mode qui permet de maintenir la température à environ 7°C dans la pièce lors d’une absence
prolongée de la maison.
a) Laissez l’interrupteur sur la position Marche.
b) Réglez la molette sur .
4) Mode Turbo 6
6
C’est le mode qui permet de mettre l’appareil en Marche Forcée pour augmenter rapidement la tem-
pérature de la pièce pendant la durée définie (maximum de la puissance pour les modèles sans souffle-
rie et mise en marche du ventilateur pour les modèles avec soufflerie).
a) Laissez l’interrupteur sur la position Marche.
b) Sélectionnez la durée du Turbo à l’aide de la molette .
c) Appuyez sur la commande , les témoins et s’allument.
Il est possible d’interrompre manuellement le mode TURBO avant la fin de la durée fixée. Pour cela,
appuyez à nouveau sur la commande .
NB: Pour un appareil piloté ou programmé indépendamment, seuls les ordres Arrêt du chauffage et
Hors Gel sont prioritaires lorsque le mode TURBO est actionné (les autres ordres sont inopérants).
5) Comment bloquer la molette ou limiter la plage d’utilisation ?
Il est possible de bloquer la molette ou de limiter son utilisation pour empêcher les manipula-
tions intempestives de l’appareil (enfants...).
FBlocage de la molette:
a) Mettez la molette dans la position souhaitée.
b) Dégagez à l’aide d’un tournevis plat de petite taille le bouchon de la molette (1).
c) Détachez un pion Pde son support à l’aide d’un outil coupant.
d) Positionnez le pion Pdans l’alignement de la flèche B (2).
e) Remettez le bouchon.
FLimitation de la plage d’utilisation de la molette:
a) Dégagez à l’aide d’un tournevis plat de petite taille le bouchon de la molette (1).
b) Détachez les deux pions Pde leur support à l’aide d’un outil coupant.
c) Positionnez les deux pions Pà chaque extrémité de la plage d’utilisation Lsouhaitée (3).
d) Remettez le bouchon.
LL
B
23
PP
1
F

6
- Lorsque vous aérez la pièce, coupez le chauffage en mettant l’interrupteur sur la position Arrêt.
- Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.
Absence de: Moins de 24 heures : ne pas toucher aux commandes.
Plus de 24 heures ou l’été : mettez la molette de température sur .
CONSEILS D’UTILISATION
MISE EN GARDE
- Pour conserver les performances de l’appareil, il est nécessaire, environ deux fois par an, d’effectuer
son dépoussiérage.
- Ne jamais utiliser de produits abrasifs.
- Pour les modèles avec ventilateur, nettoyez avec un aspirateur les grilles d’entrée et de sortie d’air,
ainsi que le filtre (se reporter au paragraphe Filtre anti-poussière).
- Il est conseillé de faire vérifier l’appareil par un professionnel après 6 ans d’utilisation.
- Les enfants ne doivent pas escalader l’appareil.
- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capa-
cités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou
de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de
leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
- Il convient de surveiller les enfants afin qu’ils ne jouent pas avec l’appareil.
- Pour éviter tout danger pour les très jeunes enfants, il est recommandé d’installer cet appareil de
façon telle que le barreau chauffant le plus bas soit au moins 600 mm au-dessus du sol.
- Toutes interventions sur les parties électriques doivent être effectuées par un professionnel quali-
fié.
- Veillez à ne pas introduire d’objets ou du papier dans l’appareil.
- A la première mise en chauffe, une légère odeur peut apparaître correspondant à l’évacuation des
éventuelles traces liées à la fabrication de l’appareil.
- Le boîtier peut être chaud, même à l’arrêt.
ENTRETIEN

7
EN CAS DE PROBLÈME
Problèmes rencontrés Vérifications à faire
L’appareil ne chauffe pas
- Assurez-vous que les disjoncteurs de l’installation sont enclenchés, ou
bien que le délesteur (si vous en avez un) n’a pas coupé l’alimentation de
l’appareil.
- Vérifiez la température de l’air de la pièce.
- Eteignez, puis rallumez votre chauffage (Interrupteur
 ):
FSi le témoin clignote 3 fois : la sonde de mesure est détériorée.
Consultez votre électricien pour procéder à son remplacement.
FSi le témoin clignote 5 fois : votre appareil est alimenté en surten-
sion.Veuillez couper l’alimentation de l’appareil (fusible, disjoncteur...) et
contactez votre électricien.
L’appareil chauffe tout le
temps
- Vérifiez que l’appareil n’est pas situé dans un courant d’air ou que le
réglage de température n’a pas été modifié.
L’appareil ne suit pas les
ordres de programma-
tion
- Assurez-vous de la bonne utilisation de la centrale de programmation (se
reporter à son manuel d’utilisation) ou que le programmateur est bien
engagé dans son logement et qu’il fonctionne normalement (vérifiez l’é-
tat des piles).
Le ventilateur s’arrête
prématurément
- Vérifiez que les grilles d’entrée et de sortie d’air ne sont pas obstruées.
Procédez à leur nettoyage si c’était le cas (se reporter au paragraphe Filtre
anti-poussière).
-Vérifiez que la température de la pièce n’a pas atteint un niveau trop
élevé. Dans ce cas, l’arrêt du ventilateur est normal. Attendez simple-
ment que la température ambiante diminue avant de réutiliser le mode
Turbo.
- Si votre habitation est située à plus de 1000 m d’altitude, l’air étant
moins dense, il peut provoquer une élévation plus rapide de la tempéra-
ture de la pièce. Ce problème risque donc de se reproduire (sans gravité
sur la durée de vie des composants de l’appareil).
Dans tous les cas, pour redémarrer l’appareil, suivez la procédure sui-
vante:
FArrêtez le chauffage (interrupteur  ).
FAttendez au moins 10 minutes.
FRemettez le chauffage en Marche (interrupteur  ).
Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères,
mais doivent être collectés séparément et recyclés.
La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dis-
positions et les décrets locaux.
F

8
1. Eteignez le chauffage. 2.Tirez le filtre situé à l’arrière de l’appareil.
3. Nettoyez le filtre. 4. Remettez le filtre en place.
5.Attendez 10 minutes avant la remise en marche du chauffage.
Interrupteur Marche/Arrêt
du chauffage
Voyant rouge
Partie à nettoyer
Ces instructions figurent sur le ventilateur sous la forme suivante:
Filtre
Anti-Poussière
(pour modèle équipé d’un ventilateur)
Le ventilateur est équipé d’un filtre anti-pous-
sière qui, lorsqu’il est saturé, peut provoquer
son arrêt (voyant rouge allumé sous l’appareil).
Pour une meilleure utilisation, nettoyez votre
filtre régulièrement en suivant les instructions:

9
The device you have just purchased was submitted to many tests and checks ensuring its quality.
We thank you for your choice and trust.We hope you will be fully satisfied.
A few recommendations:
Read the instructions before installing the device.
Power the device off before intervening on it, and check the power supply voltage.
Store the instructions, even after installing the device.
Characteristics of the device:(shown on the machine’s information label)
Cat C : Device complying with NF standard Electricity Performance
IP24 : Device protected against water projections.
Classe II : Dual insulation.
INSTALLING THE DEVICE
1) Location of the device
- This device was designed to be installed in residen-
tial premises. In any other case, please call your dis-
tributor.
-Installation must comply with the standards cur-
rently enforced in the country of use.
-Locate the heater within minimum distances from
obstacles.
Do not install the heater:
ÄIn a draft likely to affect its control (under
centralised mechanical ventilation, etc…).
ÄUnder a fixed mains outlet.
ÄInside zones 0 and 1 in bathrooms.
The device is to be installed so that switches and other
controls cannot be touched by a person in the bath or shower,
except in the UK where IEE Regulations 701.512.2 and
701.512.3 apply. These allow the use of IP24 rated products
and their integral controls in Zone 2 and ouside zones.
2) How to install the device
The installation template is printed on the packaging.
1) Unfasten the carton’s flaps and place it against the wall with the lower
flap folded back and resting flat on he floor. Prick out the four drill
holes though the packaging (without drilling) and then remove the
packaging.
2) Carefully mark the drilling points with a pencil (draw a cross,4cm
wide).
3) Drill the four holes.
4) Position the four hooks and screw them tight.
5) Attach the appliance and lock it in place.
Volume
3
Volume
2
60 cm
60 cm
60 cm
3 m
2,25 m
Volume
1
150 mm mini
200 mm mini
150 mm mini
L
H
GB

10
3) Connecting the device
- The device must be supplied with 230V, 50Hz.
- Mains connection must be ensured using a 3-wire
cable (Brown=Phase, Blue=Neutral, Black=Pilot
wire), through a connecting box. In damp premi-
ses, such as bathrooms and kitchens, install the
connecting box at least 25 cm from the ground.
- The installation must be equipped with a shutting-
off device in all poles having a distance of opening
of contact of at least 3 mm.
- Ground connection is forbidden.
Do not connect the pilot wire (black) to ground.
- If power cable is damaged or too short, to avoid any danger it must be replaced by a qualified elec-
trician using special tools.
- If a device pilots or is piloted by a 30mA differential (e.g. bathroom), the pilot wire supply must be
protected on this differential.
Panel heater cable
Live=brown
Neutral=blue
LIVE
NEUTRAL
Electricity
grid
Two possible cases
Pilot wire=Black
1st case: only one heater
2nd case: multiple heaters
The pilot wire end is insulated
and not further connected
The pilot wire of all heaters in a
control group, up to a maximum
of 20 units with any one them used
as the Master, are connected
by a 1.0mm
2
220-240V insulated cable
Note: The pins
supplied with the
device are of the
standard type.
In case of a parti-
cular stand, use
appropriate pins.
4) How to fit the 2 pegs ?
1/Select the locations from the 4 to 6 available, depending on your machine’s output.
2/Push the peg into the hole in the channel.
3/Screw tight.
Power (W) Measurement
(A)
Measurement
(B)
Measurement
(C)
600 [phone]
503
277
750 [phone]
900 [phone]
1 2 3
2
45
3
C
A
B
1

11
Temperature setting knob with Hors Gel
position and ability to restrict the range.
Time adjustment knob TURBO 1/4h, 1/2h,
1h, 2h.
Power On indicator
TURBO indicator
TURBO control
Heating ON/OFF switch
Heating indicator
USING THE DEVICE
1) Description of the control panel
5) Programming
With a pilot wire:
The device can be controlled remotely if its pilot wire is connected to an device fitted with a pro-
grammer, to a central programming unit or to an energy control system.
With a separate programmer:
The device can also be programmed independently by inserting a programmer in the housing at the
rear of the control box. This programmer will create the ECO and COMFORT modes just as you
have defined them for your device.

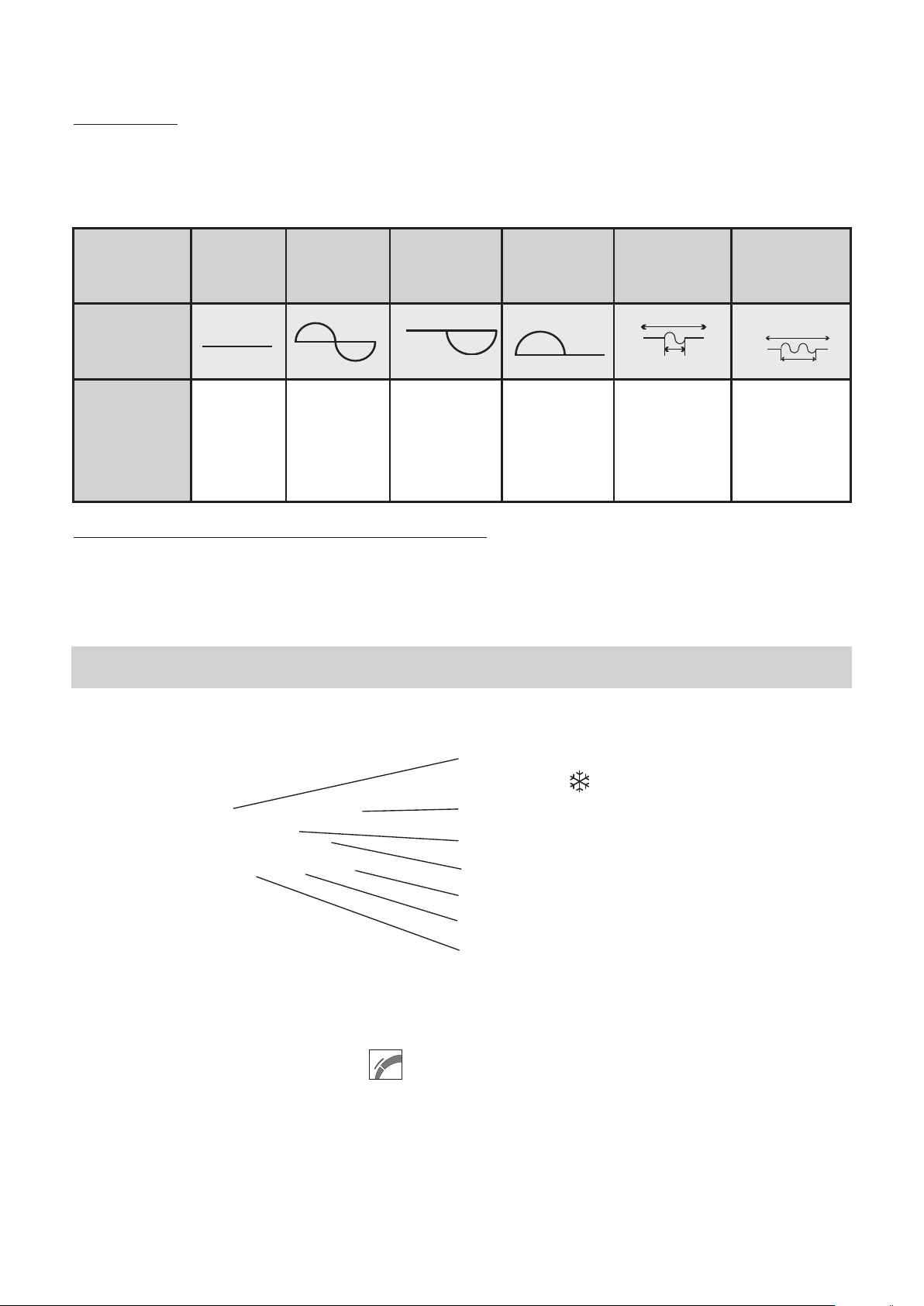

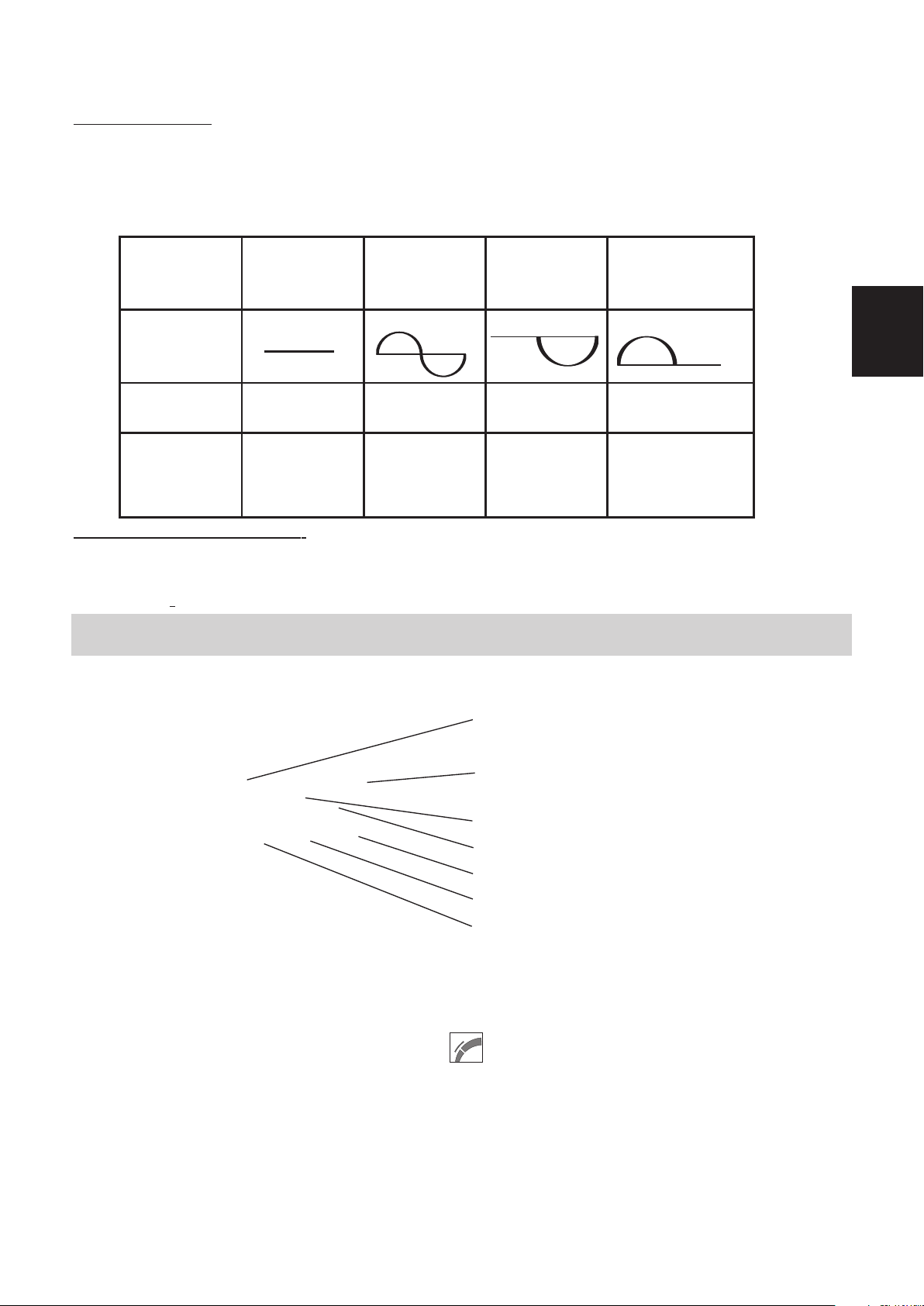

Chart indicating the orders the device can receive over its pilot wire
(to be measured between the pilot wire and the neutral).
Orders received Current absent Full alternance
230V
Negative half-
alternance
-115V
Positive half-alter-
nance +115V
Ref/neutral
oscilloscope
Mode achieved CONFORT ECO STANDBY STOP LOAD
SHEDDING
Heating
temperature
CONFORT
setting
3°C to 4°C
below
CONFORT
setting
Standby
temperature,
about 7°C
Stopping the hea-
ting immediately.
Can also be used
for load shedding.
2) Setting the CONFORT temperature
It is the temperature desired when the room is occupied.
a) Set the switch to to the ON position, the indicator lights.
b)Align the toothed screw with the marking : the indicator light illuminates if the tempe-
rature is less than desired.
Wait a few hours for the temperature to stabilise.
If the temperature setting does not suit you, adjust it using the adjusting screw .Proceed step-
by-step using the notches (one notch at a time).
The thermostat’s cycle takes several minutes. It is possible that the heating indicator may not react
instantaneously, but instead only on the next thermostat cycle.
GB

12
3) Standby (Hors Gel) Mode
It is the mode enabling to maintain a temperature of approximately 7°C in the room in case of pro-
longed absence from the house.
a) Leave switch on the Marche position.
b) Set the knob to .
4) Turbo mode 6
6
It is the mode enabling to set the device into Forced Operation, ensuring prompt temperature
increase in the room over the time defined (maximum power for conventional models and fan acti-
vation point for models with ventilating fan).
a) Leave the switch on the Marche position.
b) Select the time for the Turbo using the knob .
c) Press the command , the indicator and light.
The TURBO mode can be interrupted manually before the end of the time set. In order to do this,
press the command again.
NB: For piloted appliances, only the heating stop and frost setting instructions are prioritised when
TURBO mode is activated (the other instructions are inoperative).
5) Locking commands
It is possible to lock the knob or restrict its use, preventing untimely handling of the device (chil-
dren…).
FLocking the knob:
a) Set the knob to the position required.
b) Using a small-size flat-blade screwdriver, pull the knob’s cap (1).
c) Detach pin Pfrom its stand using a cutting tool.
d) Set pin Pin the alignment of arrow B (2).
e) Refit the cap.
FLimitation of the knob’s use range:
a) Using a small-size flat-blade screwdriver, pull the knob’s cap (1).
b) Remove the two Ppins from their stand using a cutting tool.
c) Position the two Ppins at each end of the operating range desired (3).
d) Refit the cap.
LL
B
23
PP
1

13
WARNING
MAINTENANCE
- To maintain the performance of the device, about twice per year, clear the dust.
Do not use abrasive products.
-For models with a fan, use a vacuum cleaner to clear the air inlet and outlet grids, as well as the fil-
ter (refer to the Filter paragraph).
-You are recommended to have the device checked by a professional technician after 6 years of use.
- This device is not intended for use by persons (including children) with physical, sensory or mental
disability, or by persons lacking experience or knowledge, unless they have received from a person
in charge of their safety adequate supervision or preliminary instructions on how to use the device.
- Prevent children from climbing on the device.
- In order to avoid a hazard for very young children, this device should be installed so that the lowest
heated rail is at least 600 mm above the floor.
- Any intervention on the electrical parts must be performed by skilled staff.
- Do not insert objects or paper in the device.
- Upon first warming, a slight smell may appear, due to the evacuation of compounds used during the
device’s manufacturing.
- The casing may be hot, even when the device is off.
- When ventilating the room, switch off the heating by setting the switch to the Arrêt position.
- If you leave for several hours, lower the temperature.
Leaving for: Less than 24 hours :do not touch the controls.
More than 24 hours or during summer :set the temperature knob to .
RECOMMENDATIONS OF USE
GB

14
IN CASE OF PROBLEM
Problem Check
The device does not heat
- Check that the premise circuit breakers are triggered or that the
shedder (if you have one) has not interrupted the device’s power
supply.
- Check the air temperature in the room.
- Switch the heating off, then back on (switch
 ):
FIf the indicator blinks 3 times: the measurement probe is
damaged. Call your electrician to ensure its replacement.
FIf the indicator blinks 5 times: power surge in device supply.
Power off the device (fuse, circuit breaker…), and call your elec-
trician.
The heating device
heats constantly
- Check that the device is not located in a draft or that the tempe-
rature setting has not been altered.
The device does not follow
the programming instructions.
- Ensure that you use the programming unit correctly (refer to the
instructions manual), that the programmer is correctly lodged in its
housing and that it is operating normally (check the condition of the
batteries).
The fan stops prematurely
-Check that the air inlet grills are not blocked. Proceed to clean
them if necessary (refer to the Filter paragraph).
-Check that the room temperature has not reached too high a level.
In this case, fan stoppage is normal. Just wait for the ambient tem-
perature to drop before reusing the Turbo mode.
- If you live at an altitude of more than 1000m, because the air is less
dense this may cause the item to rise in temperature more quickly.
This may therefore become a repetitive problem (without having
any major effect on the service life of the machine’s components).
In all cases, follow the procedure below to restart the machine:
FSwitch off the heating (switch  ).
FWait at least 10 minutes
FRestart the heating (switch  ).

15
1. Power off the heating. 2. Extract the filter from the back of the machine.
3. Clean the filter. 4. Refit the filter.
5.Wait 10 minutes before restarting the heating.
These instructions are shown on the fan in the following form:
Heating ON/OFF switch
Red indicator
Part to clean
Antidust
filter
(model fitted with a fan)
The fan is fitted with an antidust filter which,
when clogged, can result in its stoppage (red
indicator lit on the device).
For better use, clean your filter regularly,
according to the following instructions:
GB

16
KEEP THIS DOCUMENT IN A SAFE PLACE
(To be presented by the user only in the event of a claim)
- The guarantee period is two years from the date of installation or purchase and may not exceed 30
months from the date of manufacture in the absence of a receipt.
- The guarantee covers the replacement and supply of components recognised as being defective,
excluding any damages or interest.
- The user is responsible for any labour or transport costs.
- The guarantee does not cover any damage arising from improper installation, abnormal use or non-
observance of the requirements of the said instructions for installation and use .
- The stipulations of the present guarantee conditions do not exclude any of the purchaser’s legal
rights of guarantee against faults or hidden defects, which are applicable in all cases under the sti-
pulations of Articles 1641 of the Civil Code.
- Present this certificate to your distributor or installer only in the event of a claim, together with
your purchase invoice.
TYPE OF DEVICE*: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SERIAL NUMBER*: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CUSTOMER’S NAME AND ADDRESS: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
* This information can be found on the information plate situated on the left-hand side of the device.
FOR SALES IN AUSTRALIA
ATLANTIC AUSTRALASIA PTY LTD Free Call: 1800 677 857
4/13-25 Church Street Phone: [phone]
Hawthom,Victoria 3122 Fax: [phone]
Australia Web: www.atlantics.com.au
FOR SALES IN THE U.K
ATLANTIC UK Limited Phone: [phone]
The Old Mill Fax: [phone]
Mill Lane e-mail: [email protected].uk
Uckfield
East Sussex TN22 5AA
FOR SALES IN NEW ZEALAND
ATLANTIC AUSTRALASIA Phone: [phone]
Website: www.atlantics.co.nz Fax: [phone]
OTHER COUNTRIES
ATLANTIC INTERNATIONAL Phone: [phone]
WARRANTY CONDITIONS

17
Das Gerät, dass Sie gerade gekauft haben, wurde auf einwandfreie Qualität getestet und kontrol-
liert. Wir danken Ihnen für diese Wahl und Ihr Vertrauen und hoffen, dass es Ihren Erwartungen
entspricht.
Ein paar Tips:
Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät installieren.
Schalten Sie vor jeder Arbeit am Gerät den Strom ab und überprüfen Sie die Spannung
der Stromquelle.
Bewahren Sie die Bedienungsanleitung auch nach der Geräteinstallation auf.
Gerätekennwerte:
KAT C : Gerät nach Norm NF Elektrizität, Leistung gemäss den zur Kategorie
angegebenen Kriterien.
IP24 : Gerät mit Spritzwasserschutz.
Klasse II : Doppelisolation.
GERÄTEINSTALLATION
1) Wo soll das Gerät installiert werden ?
- Dieses Gerät ist für eineWohnrauminstallation bes-
timmt. Für jeglichen sonstigen Standort lassen Sie
sich bitte von Ihrem Händler beraten.
- Die Installation muss nach dem neuesten Stand der
Technik und den im Installationsland geltenden
Normen erfolgen.
- Das Gerät ist unter Beachtung der Mindestabstände
in bezug auf andere Einrichtungen zu montieren.
Unzulässige Installationsorte sind:
ÄSolche mit Durchzug, welcher sich stö-
rend auf die Regelung auswirken (bei Ventilation mit zen-
traler Mechanik, usw.).
ÄUnter eine festen Steckdose.
ÄIm Volumen I von Badezimmer.
ÄIm Volumen 2, wenn die Bedienelemente von einer die
Dusche oder Badewanne benutzenden Person bedien-
bar sind.
2) Wie soll das Gerät installiert werden ?
Die Montageschablone ist auf die Verpackung gedruckt.
1/ Öffnen Sie die Klappen des Kartons und legen Sie den Karton
gegen die Wand, wobei die untere aufgefaltete Klappe auf dem
Boden aufliegt. Zeichnen Sie (ohne zu bohren) durch die
Verpackung
die 4 Bohrungen an, die anzulegen sind,und nehmen Sie den Karton
wieder von der Wand.
2/ Kennzeichnen Sie die Bohrstellen gründlich mit einem Bleistift
(zeichnen Sie dafür ein Kreuz zu 5 cm Breite).
3/ Bohren Sie die 4 Löcher.
4/ Positionieren Sie die 4 Haken und schrauben Sie sie fest.
5/ Hängen Sie das Gerät auf und verriegeln Sie es.
Volume
3
Volume
2
60 cm
60 cm
60 cm
3m
2,25 m
Volume
1
150 mm mini
200 mm mini
150 mm mini
L
H
D

18
2
4
3
3) Geräteanschluss
- Das Gerät muss mit einer Spannung von 230V 50
Hz versorgt werden.
- Der Anschluss an die Stromquelle erfolgt über
ein 3-Draht-Kabel mit Hilfe einer Anschlussdose.
In feuchten Räumen wie Duschräumen und
Küchen muss sich die Anschlussdose mindestens
25 cm vom Boden befinden.
- Die Installation ist mit einer omnipolaren
Vorrichtung, die eine mindestens 3 mm große
Kontaktöffnungsweite erlaubt, auszurüsten.
- Der Erdungsanschluss ist verboten. Nicht den Steuerdraht (schwarz) an die Erdung anschließen.
- Sollte das Netzkabel zu kurz oder beschädigt sein, muss es ausgetauscht werden. Dies erfordert
Spezialwerkzeug und muss von einer qualifizierten Person durchgeführt werden, um jegliches Risiko
zu vermeiden.
- Wird ein Steuergerät oder gesteuertes Gerät über eine 30mA-Differential geschützt, muss die
Stromversorgung des Steuerdrahts auf diesem Differential ebenfalls geschützt werden.
Gerätekabel
Phase=braun
Nulleiter=blau
PHASE
NULLEITER
Stromnetz
Zwei mögliche Fälle
Steuerleitung=schwarz
1 Fall: einzelnes Gerät
2 Fall: Tochter Gerät
Ungesteuertes Gerät, die
Steuerleitung ist nicht ange-
schlossen.
Zum Gerät mit Programmierkas-
sette oder -zentrale.
4) Wie befestigt man die 2 Wandhaken?
1/Wählen Sie aus den je nach der Leistung Ihres Geräts 4 bis 6 verfügbaren Plätzen aus.
2/Den Haken in die Öffnung der Strebe eindrücken.
3/Festschrauben.
C
A
B
1
5
Leistungen
(W)
Maß (A)
Befestigungspratzen (mm)
Maß (B)
Befestigungspratzen (mm)
Maß (C)
Befestigungspratzen (mm)
600 [phone]
503
277
750 [phone]
900 [phone]
Hinweis: Die mit-
gelieferten Dübel
sind Standarddübel.
Bei Spezialhaltern,
müssen
andere geeignete
Dübel verwendet
werden.
1 2 3
