Autoradio
MD-120 / MD-620BT

2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise und Gewährleistung
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-
chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge-
brauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweiti-
ge Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verlet-
zungsgefahr!
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer
Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsönungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfohlenes Zube-
hör.
Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)
Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und
Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt
werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu
erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberäche
Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim
Abwischen können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen
längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

3
Technische Daten
Artikelnummer 10028931 10028932 10028865
Radioempfänger:
Frequenzbereich 87,5MHz-108MHz
Zwischenfrequenz 10,7MHz
S/N-Verhältnis 50>dB
Wiedergabe:
S/N-Verhältnis 50>dB
Kanaltrennung 50>dB
Klirrfaktor <5%
Frequenzgang 100Hz-10kHz (+6dB)
Verstärker:
Ausgänge Lautsprecherausgang
Lautsprecher-Impedanz 4Ω-8Ω
Stromquelle 12V DC Autobatterie (Der negative Pol muss mit
der Karosserie verbunden sein.)

4
Einbauhinweise
• Wählen Sie einen Einbauort, an dem das Gerät den Fahrer nicht behindert.
• Schließen Sie die Kabel testweise an und testen das Gerät bevor Sie das Gerät endgültig xieren.
• Verwenden Sie nur das mitgelieferte Montagezubehör.
• Sollten Sie Veränderung an Ihrem Fahrzeug vornehmen bzw. Löcher bohren müssen, fragen Sie vorher
bei Ihrem Fahrzeughersteller nach.
• Das Gerät muss so befestigt werden, dass es den Fahrer nicht behindert und bei einer Vollbremsung
keinen Fahrzeuginsassen gefährdet.

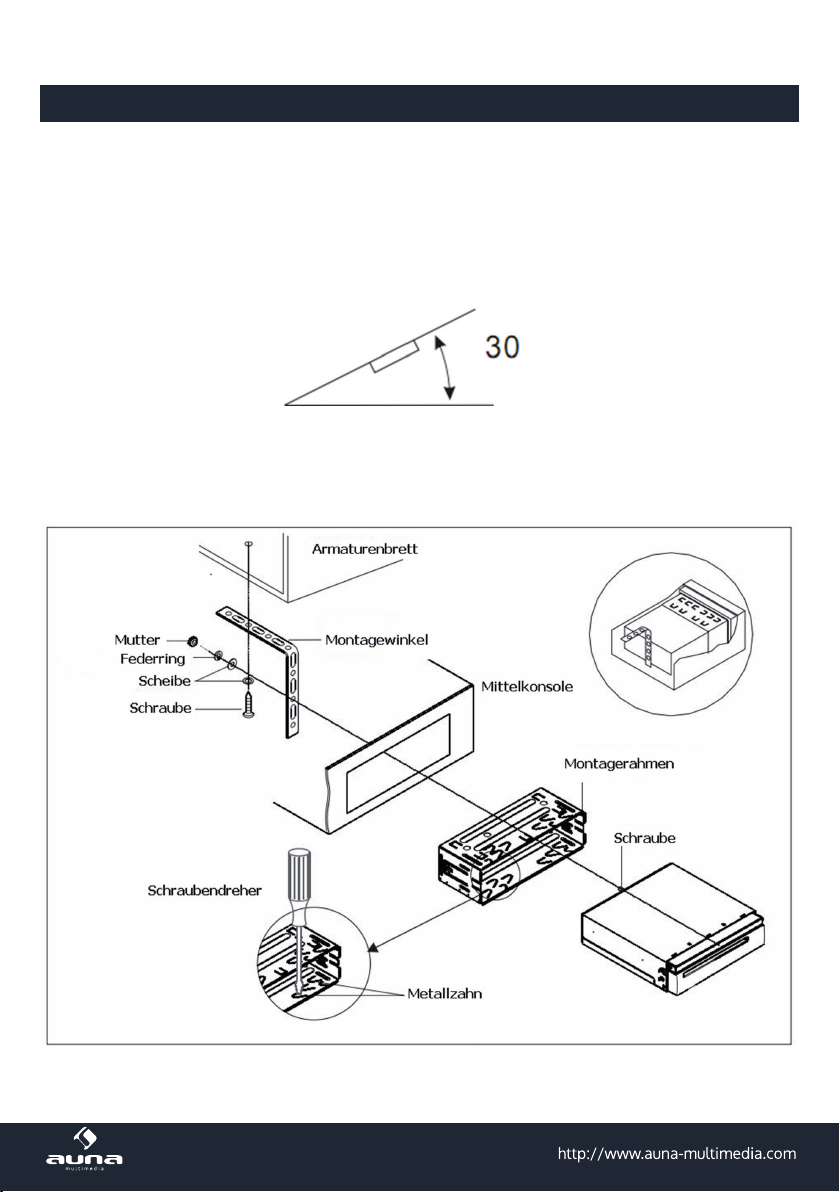

• Der Einbauwinkel darf 30° nicht überschreiten.
• Das Gerät darf keinen hohen Temperaturen aus der Heizung oder direkter Sonnenlicht, Staub, Schmutz
und starken Vibrationen ausgesetzt werden.
DIN Front-/Rückseitenmontage

5

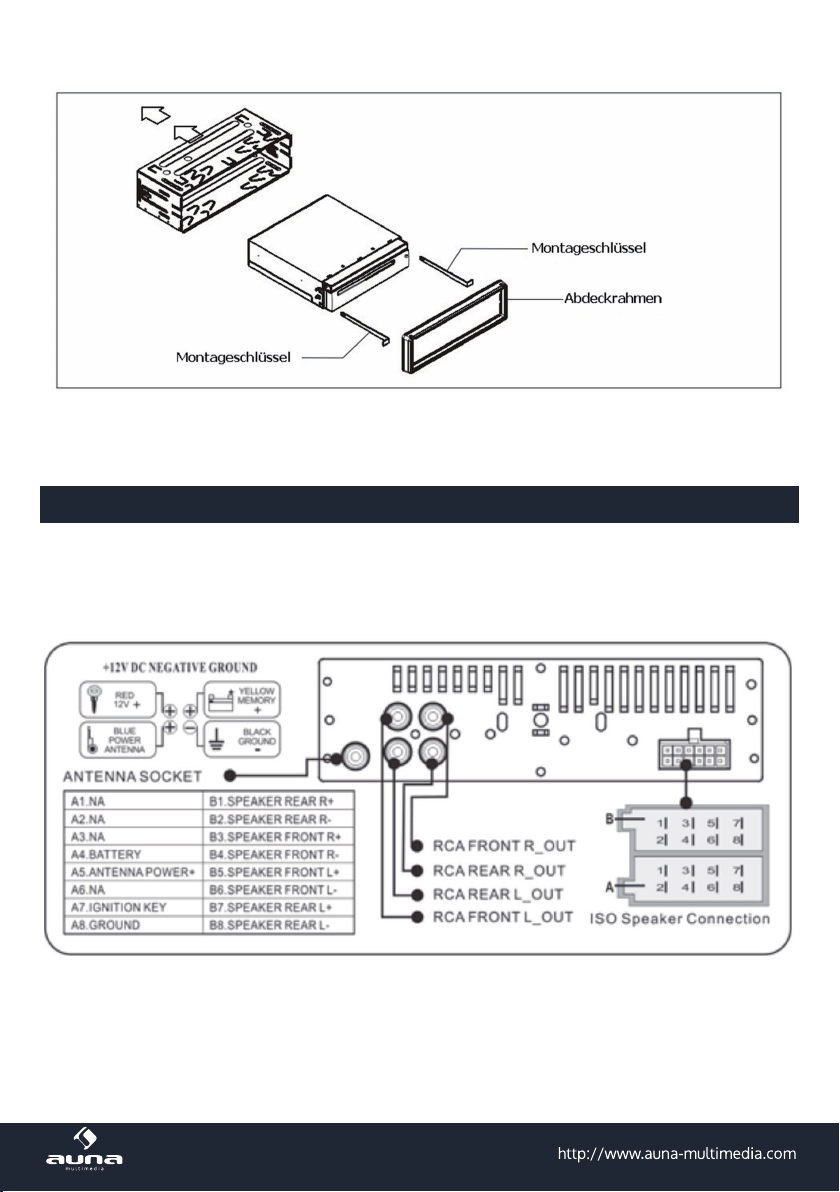

Um das Gerät aus dem Einbaurahmen zu entfernen, müssen Sie zuerst den Abdeckrahmen abbauen, danach
die beiden Montageschlüssel an beiden Seiten neben das Gerät einschieben und dieses dann herausziehen.
Anschlüsse/Rückseite

6

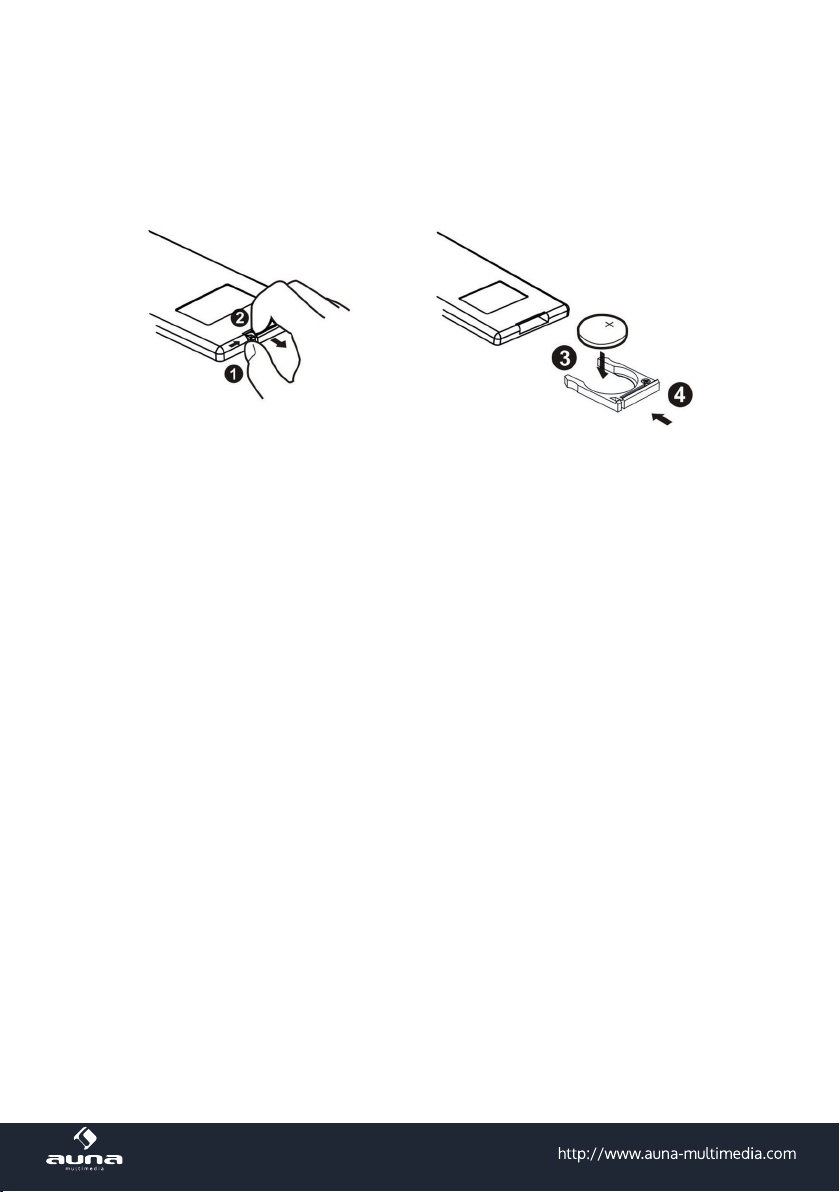

Fernbedienung vorbereiten
• Drücken Sie den Batteriehalter wie auf den Bild zu sehen (1) und ziehen Sie diesen heraus (2).
• Ersetzen Sie die Batterie. Beachten Sie hierbei die richtige Polung (3).
• Setzen Sie den Batteriehalter wieder in die Fernbedienung ein (4).
Gebrauch der Fernbedienung
Halten Sie die Fernbedienung in Richtung des Geräts. Bedienwinkel: Ca. +/- 30° in jede Richtung. Achtung:
Die Lithium-Batterie verfügt über eine Folie als Transportsicherung. Entfernen Sie diese vor dem ersten
Gebrauch.

7
Bedienelemente

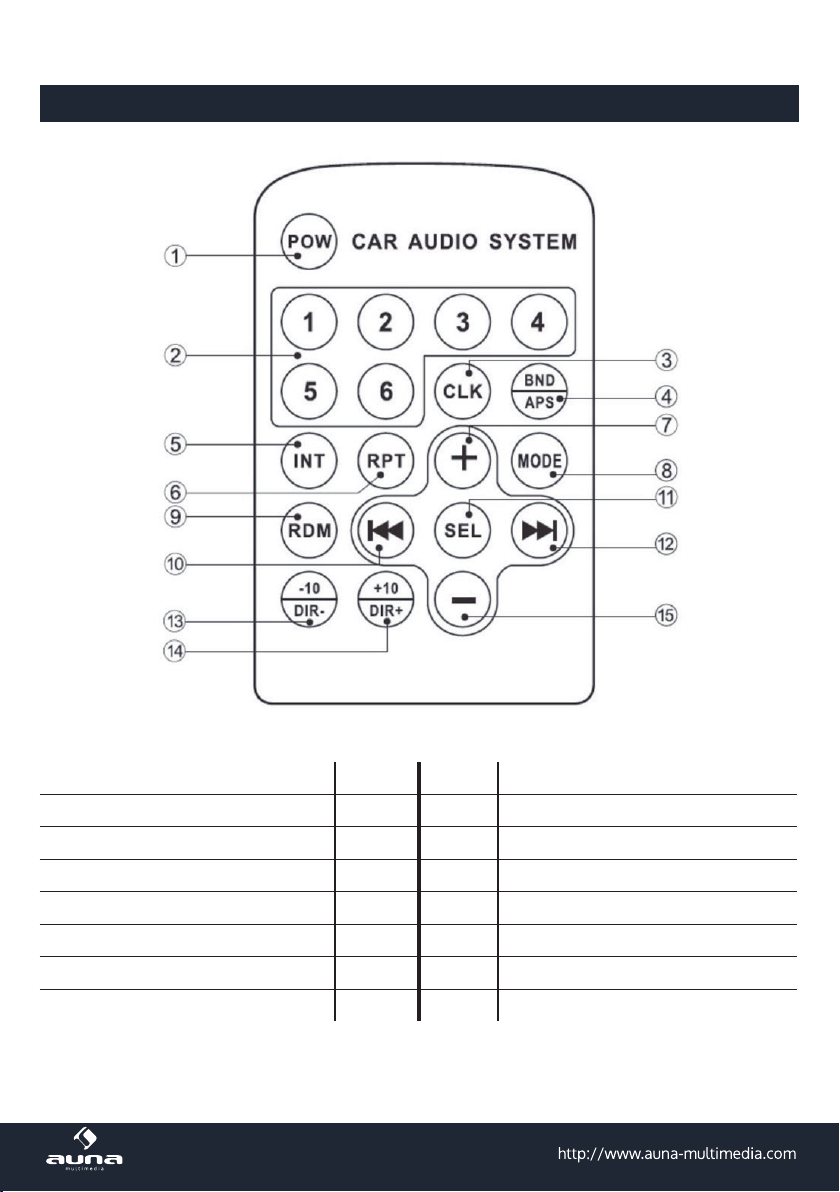

Fernbedienung:
Power 1 9 RDM (Zufallswiedergabe)
Zierntasten 2 10 Voriger Titel
CLK - Uhrzeit anzeigen 3 11 SELECT (Auswählen)
BAND / APS 4 12 Nächster Titel
INT (Intro-Funktion) 5 13 10 Titel zurück / Voriger Ordner
REPEAT (Wiederhol-Funktion) 6 14 10 Titel vor / Nächster Ordner
VOL+ 7 15 VOL-
MODE (Modus-Wahl) 8

8
Grundfunktionen
POW/MOD/SEL
• Kurz drücken zum Einschalten; gedrückt halten zum Ausschalten.
• Mehrfach drücken für das Wechseln der Betriebsmodi (AUX - Radio - USB - SD (jeweils bei eingesteck-
tem Speichermedium) - BT (nur Modell 10028865).
• VOL/SEL:
Drehen Sie den Knopf, um die Lautstärke einzustellen.
• Kurz drücken für die SELECT Funktion und Einstellungen: Bass/Treble/Balance/Fader, LOUD, EQ (Pop/
Rock/Classic/Jazz/OFF), LED-Beleuchtung (bla, grün, rot, automatisch), drehen Sie zum Einstellen des
jeweiligen Wertes.
• Uhrzeit: Halten Sie SEL gedrückt, um die Uhrzeit anzuzeigen; halten Sie bei der Uhrzeitanzeige SEL
nochmals lang gedrückt, um die Uhrzeit einzustellen. Nutzen Sie den Drehknopf, um die Stunden zu än-
dern, drücken Sie kurz und ändern Sie dann auf dieselbe Weise die Minuten. Ein kurzer Druck während
der Uhrzeitanzeige führt zur Einstellung des Kalenders (Einstellung analog zur Uhrzeit-Einstellung).
BND
Im Radiomodus: Wechseln des Bands / Speicherplätze;
Im Musikmodus (MP3): Direktwahl-Modus. Sie können jetzt mit den Zierntasten direkt zu einem bestimm-
ten Titel auf dem genutzen Speichermedium springen. Geben Sie die Nummer ein und bestätigen Sie mit
kurze Druck auf SEL.
Radiomodus: Drücken Sie diese Taste um den automatischen Sendersuchlauf zu starten. Der Sendersuch-
lauf geht zu der nächsten Radiostation unter der derzeitigen Frequenz. Drücken Sie diese Taste lang um den
manuellen Sendersuchlauf zu starten.
Musikmodus: Drücken Sie diese Taste um zum vorhergehenden Titel zu springen. Drücken Sie diese Musik-
modus: Drücken Sie diese Taste lang um in dem Titel zurückzuspulen.
Radiomodus: Drücken Sie diese Taste um den automatischen Sendersuchlauf zu starten. Der Sendersuch-
lauf geht zu der nächsten Radiostation über der derzeitigen Frequenz. Drücken Sie diese Taste lang um den
manuellen Sendersuchlauf zu starten.
Musikmodus: Drücken Sie diese Taste um zum nächsten Titel zu springen.
Musikmodus: Drücken Sie diese Taste lang um in dem Titel vorzuspulen.

9
CH-
Radiomodus: Kurz drücken, um einen Sender zurück zu springen; gedrückt halten, um den aktuellen Sender
zu speichern.
Musikmodus: Kurz drücken, um 10 Titel zurück zu springen; gedrückt halten für die Funktionen INT (Intro-
Funktion), RPT (Wiederholung des aktuellen Titels), RDM (Zufallsmodus) und RPT ALL (Wiederholung aller
verfügbaren Dateien)
CH+
Radiomodus: Zum nächsten Sender springen; gedrückt halten, um den aktuellen Sender zu speichern.
Musikmodus: Kurz drücken, um 10 Titel weiter zu springen; gedrückt halten für PLAY/PAUSE.
AUX-In: Audio-Anschluss für externe Geräte
SD/MMC Card Slot: Stecken Sie hier ihre SD-Speichermedien ein.
USB Slot: Stecken Sie hier ihre USB-Speichermedien ein.

10
Fehlerbehebung
Fehler Mögliche Ursachen Lösung
LCD-Anzeige
ohne Funktion
1. Gelber Draht nicht mit Batterie verbun-
den.
2. Sicherung am roten Draht defekt.
3. Anschlüsse verschmutzt.
1. Verbindung des gelben Drahtes mit
Batterie+ prüfen.
2. Sicherung ersetzen.
3. Anschlüsse mit reinem Alkohol reini-
gen.
Kein Ton
1. Kein Strom.
2. Lautsprecherverkabelung unterbro-
chen.
3. Dateien auf SD/MMC-Karte haben das
falsche Format.
4. Kontakte der SD/MMC-Karte
verschmutzt.
1. Stromkabel anschließen.
2. Lautsprecherkabel anschließen.
3. Prüfen Sie die Daten auf der Speicher-
karte.
4. Kontakte mit reinem Alkohol reinigen.
Ton zu leise /ge-
stört
1. Interner Widerstand zu hoch.
2. Schlechter Kontakt der Antenne.
1. Ersetzen Sie die Stromquelle.
2. Befestigen Sie die Antenne.
Mono (einseitige)
Wiedergabe
1. Ein Kanal der Lautsprecherverkabelung
unterbrochen.
2. Interner Verstärker beschädigt.
1. Lautsprecherkabel anschließen.
2. Gerät ersetzen
Gerät schaltet
sich ab Stromversorgung instabil. Drücken Sie die RESET-Taste lange.

11
Hinweise zur Entsorgung
Elektroaltgeräte
Bendet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohstoen zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH Wallstraße 16, 10179 Berlin, Deutschland

12
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid
damaging the item. We do not cover any damages that may arise from improper use of the item or the
disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device
in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-
mates.
• The use of attachments that are not recommended by the appliance manufacturer may result in re,
electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or
servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be ope-
ned or changed. The components cannot be serviced by the user. The manufacturer is not responsible
for any radio or TV interference caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into
the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical pro-
ducts. Instead, use a soft, dry cloth or soft brush.
• This appliance is to be used with 12V car power supply.
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of
children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain suicient protection of the device while shipment or transpor-
tation, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.

13
Technical Data
Article # 10028931 10028932 10028865
Tuner:
Frequency range 87,5MHz-108MHz
Intermediate frequency 10,7MHz
S/N ratio 50>dB
Amplier
S/N ratio 50>dB
Channel separation 50>dB
Harmonic distortion <5%
Frequency response 100Hz-10kHz (+6dB)
Amplier:
Outputs Speaker outputs (2 x RCA)
Speaker impedance 4Ω-8Ω
Power supply 12V DC (car battery)

14
Installation
• Choose the mounting location where the unit will not interfere with the normal driving.
• Before nally installing the unit, connect the wiring temporarily and make sure it is all connected up
properly and the unit and the system work properly.
• Consult your nearest dealer if any other modications of the vehicle are required.
• Install the unit where it does not get in the driver‘s way and cannot injure any passenger.

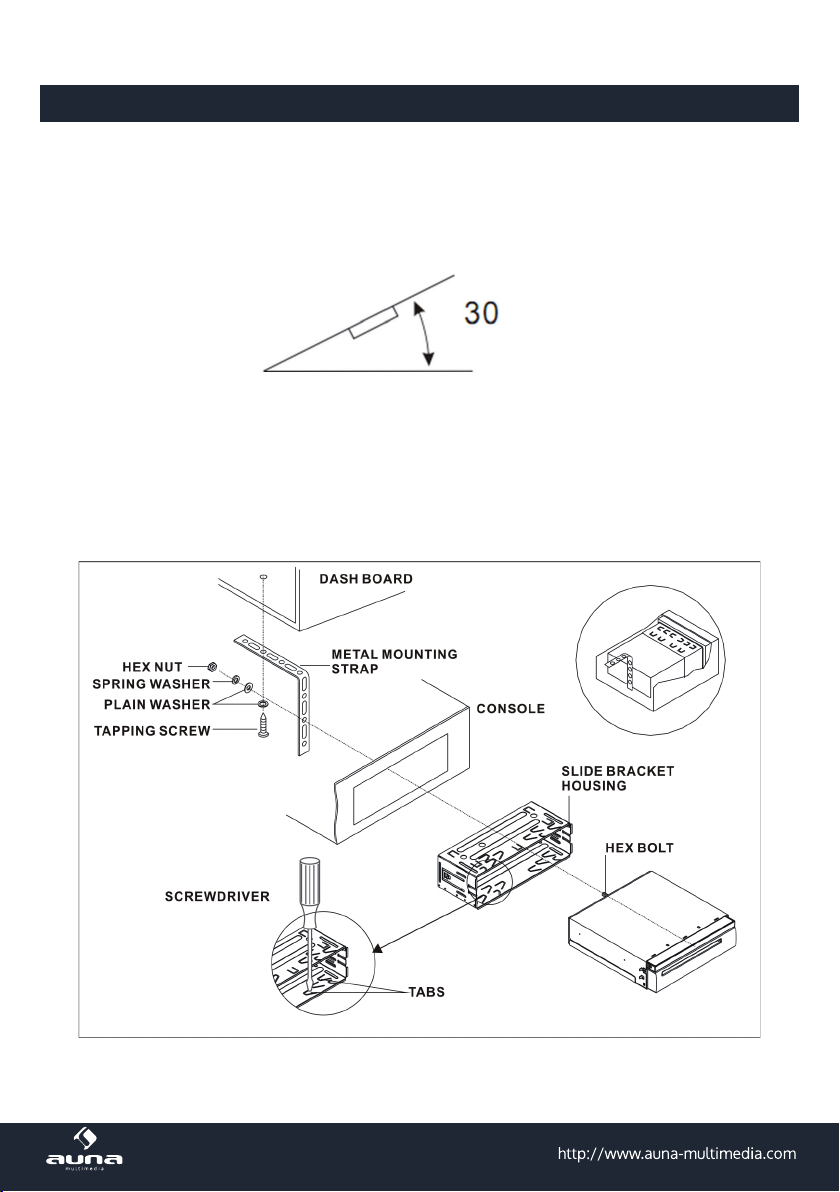

• If installation angle exceeds 30 from horizontal, the unit might not give ist optimum performance.
• Avoid installing the unit where it would be subject to high temperature, such as from direct sunlight, or
from hot air, from the heater, or where it would be subject to dust, dirt or excessive vibration.
DIN FRONT/REAR-MOUNT
This unit can be properly installed either from „Front“(conventional DIN Front-mount) or „Rear“(DIN Rear-
mount installation, utilizing threaded screw holes at the sides of the unit chassis). For details, refer to the
followingillustrated installation methods.

15
If you want to take CHASSIS out of the SLIDE BRACKET HOUSING, rst remove the PLASTIC TRIM OUT of
the both sides away, then insert the two KEY PLATE into left and right side of chassis as above illustration.
Connections

16
Preparing the Remote Control
• First push to inside as the direction indicated by the arrow (See 1) and then Remove the battery holder
as the direction indicated by the arrow (See 2).
• Replace the battery Set a new battery property with (+)side up as illustrated (See 3).
• Insert the battery holder. Push in the holder to the original position (See 4).
Using the Remote Control
Face the remote control towards the player front face IR mark (remote control signal receiver). Operation
angle: About 30 degree in each the direction of the front of the IR mark.
Note :
The lithium cell in the battery compartment of remote control has been secured for transport with a foil.
Before initial use please remove this foil so that the remote control is ready for operation.

17
Controls
Remote Control:
Power 1 9 RDM (toggle random play mode)
Num keys 2 10 Previous
CLK (show clock on display) 3 11 SELECT
BAND / APS 4 12 Next
INT (toggle intro function) 5 13 10 tracks back / previous folder
REPEAT (toggle repeat function) 6 14 Skip 10 tracks / skip folder
VOL+ 7 15 VOL-
MODE (mode selection) 8

18
Operation
POW/MOD button
Short press is power on, long press is power o.
On working, short press can change the mode as follow: AUX---Radio ---USB---SD.
VOL/SEL
Rotating the knob to turn volume up or down.
Short press is SEL function: Bass/Treble/Balance/Fader, LOUD, EQ (Pop/Rock/Classic/Jazz/OFF), LED
(BLUE, GREEN, RED, AUTO display 3 colors one by one), rolling the volume knob to adjust.
Long press can show the present time, long press again enter into hour adjustment, use the volume control
button to adjust, Then short press SEL can adjust minute, also use the volume control button to adjust.
Short press again can change 12hours/ 24hours. Under the present time, short press is calendar function,
then long press enter into year adjustment, use the volume control button to adjust. Short press to enter
into month adjustment, short again enter into day adjustment, also use the volume control button to adjust.
BND button
Under the radio mode, short press to change the band: FM1-FM2-FM3. Long press can scan and save sta-
tions automatically. Under the music playing mode, short press to enter into the function of number selec-
tion, then use the volume button to select 0~9. Short SEL button to conrm the present number and change
to adjust the next number, nally auto conrm.
button
Under the radio mode, short press is auto search the stations backwardly, long press is manual operation
for searching the stations backwardly. Under the music playing mode, short press to play last song, long
press to backward displaying quickly.
button
Under the radio mode, short press is auto search the stations forwardly, long press is manual operation for
searching the stations forwardly. Under the music playing mode, short press to play next song, long press
to forward displaying quickly.
CH-
Under the radio mode, short press to choose the station number backwardly, long press to save the present
station. Under the music playing mode, short press to play the -10 songs, long press is INT ON/ RPT ON/
RDM/ RPT ALL..

19
CH+
Under the radio mode, short press to choose the station number forwardly, long press to save the present
station. Under the music playing mode, short press to display the +10 songs. Long press is PAUSE/ PLAY.
AUX-In: Outer connection signal input.
LCD Display: Display the channel of radio or the playing information.
SD/MMC Card Slot: Insert the SD or MMC card, the system will play it accordingly
USB Slot: Insert the USB, the system will play it accordingly.

20
Troubleshooting
Fault Possible Reason Solutions
LCD doesn‘t
work
1. Yellow wire is not connected with bat-
tery+.
2. Fuse of red wire is open.
3. The panel connector is dirty.
1. Assure yellow wire is connected with
battery +.
2. Replace fuse.
3. Clean the panel connector with abso-
lute alcohol.
No sound
1. No power supply.
2. Speaker wire is open circuit
3. SD/MMC card, U disk don‘t have song
with corresponding format.
4. SD/MMC card, U disk golden nger is
dirt which causes bad contact.
1. Connect the power wire.
2. Connect speaker wire.
3. Check the contents of SD/MMC card,
U disk.
4. Clean with absolute alcohol.
Low (or distor-
ted) sound
1. Power internal resistance is high.
2. Antenna is bad contact.
1. Replace the power supply
2. Tighten the antenna plug.
Mono
1. One channel of speaker wire is open
circuit.
2. Amplier integrated circuit is dama-
ged.
1. Connect speaker wire
2. Replace the IC of amplier.
System down Power supplier not stable Long press the reset button
