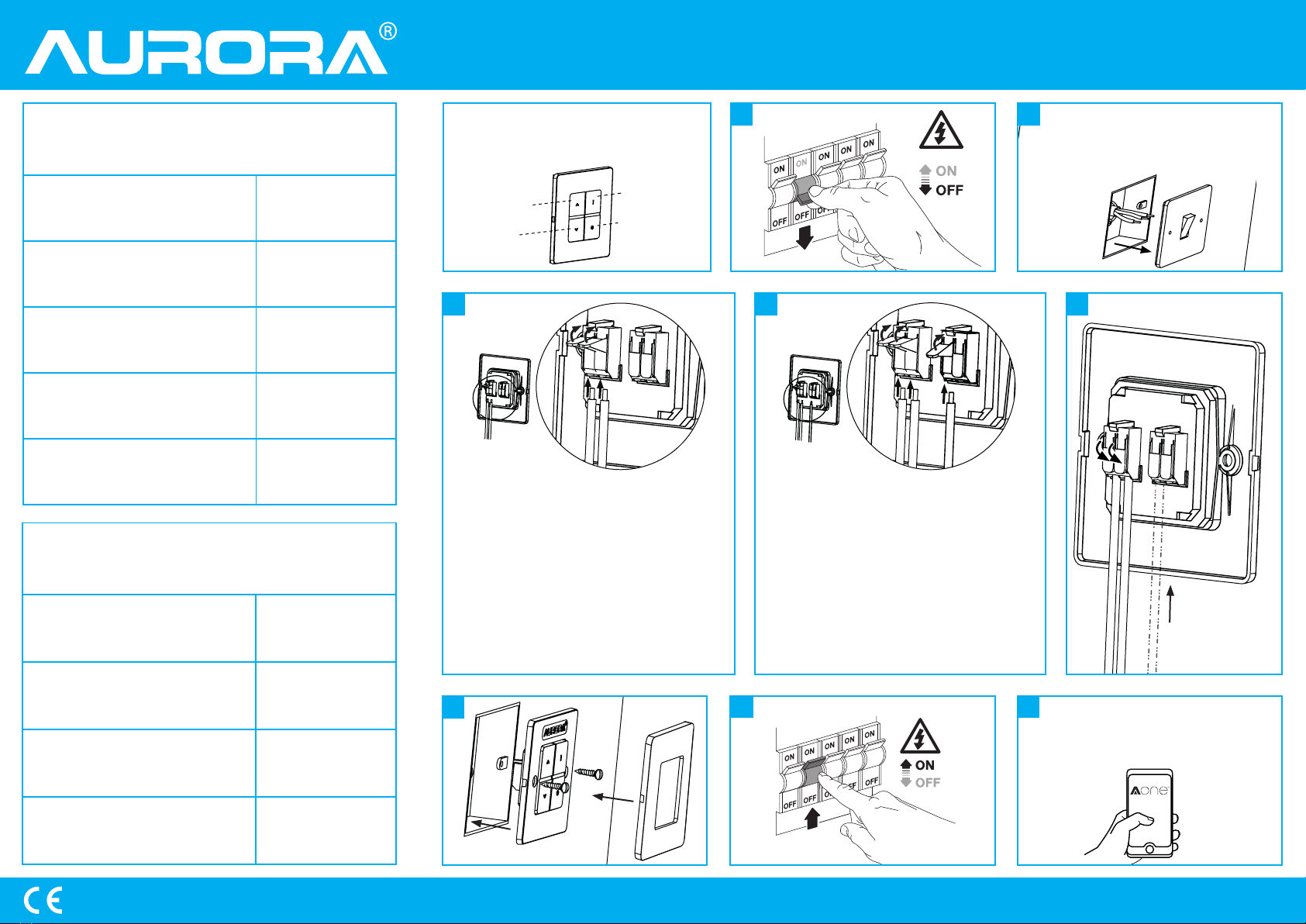

Aurora AU-A1ZBKWC Instruction manual

DEVICE TECHNICAL DATA
CARACTÉRISTIQUES TECHNIQUES
TECHNISCHE DATEN DES GERÄTS
INFORMACIÓN TÉCNICA DEL DISPOSITIVO
MODEL
/ REFERENCE / ARTIKELNR / MODELO / AU-A1ZBKWC
AMBIENT TEMPERATURE LIMITS
/ TEMPERATURE AMBIANTE / GRENZEN
UMGEBUNGSTEMPERATUR / LÍMITES DE TEMPERATURA
AMBIENTE /
-25°C to +65°C
PROTOCOL
/ PROTOCOLE / PROTOKOLL / PROTOCOLO / Zigbee Greenpower
FREQUENCY BAND
/ BANDE DE FREQUENCES / FREQUENZSPANNE / BANDA DE
FRECUENCIA /
2.4GHz
MAX OUTPUT RF POWER
/ PUISSANCE HF RAYONNEE MAX / MAX. BETRIEBS-
STROMVERBRAUCH / MAX. POTENCIA DE RF DE SALIDA / 7 dBm/ 5 mW






TERMINAL BLOCKS TECHNICAL DATA
BORNIERS DE RACCORDEMENT, CARACTÉRISTIQUES TECHNIQUES
TECHNISCHE DETAILS DER ANSCHLUSSKLEMMEN
INFORMACIÓN TÉCNICA DE LOS BLOQUES DE TERMINALES
VOLTAGE
/ TENSION / SPANNUNG / VOLTAJE DE ENTRADA / 450V
MAX CURRENT
/ COURANT MAX. / MAX. SPANNUNG / CORRIENTE MÁXIMA / 32A
MAX TEMPERATURE
/ TEMPERATURE MAX / MAX. TEMPERATUR /
TEMPERATURA MÁXIMA /
T-Mark 85°C
CONDUCTOR TYPE & SIZE
/ NATURE DU CONDUCTEUR ET SECTION /
LEITUNGSQUERSCHNITT & GRÖSSE / TIPO Y TAMAÑO DEL
CONDUCTOR /
0.14 - 4mm2





Aurora Limited
6 Little Burrow, Burrowelds,
Welwyn Garden City,
AL7 4SW, United Kingdom
Document Version: AU-A1ZBKWC_V1_19 (MULTILINGUAL)
auroralighting.com
1:1
21
6 7
A
A
5
3A 3B 4
Download / Control through the AOne App
Download / Steuerung über AOne App
Téléchargement / Contrôlable via l'APP AOne
Descarga/control a través de la aplicación AOne
AOne 
Optional Earth Cable
Cable de terre optionnel
Optionales Erdungskabel
Con opcional cable de tierra

Without Earth Cable
Terminal blocks included in box to safely connect your live & switched
live, providing constant power to the lights.
Sans câble de terre
Bornes de connexion électriques incluses dans la boite pour le raccordement de
l’interrupteur au secteur.
Ohne Erdung
Anschlussklemme zur sicheren Installation in Lieferumfang enthalten.
Sin cable de tierra
Bloques de terminales incluidos en la caja para conectar de forma segura su Live &
Switched, proporcionando energía constante a las luces. 


With Earth Cable
Terminal blocks included in box to safely connect your live & switched
live, providing constant power to the lights. Connect Earth cable to the
second Teminal block.
Avec câble de mise à la terre
Bornes de connexion électriques incluses dans la boite pour le raccordement de
l’interrupteur au secteur. Raccordez le câble de terre à la borne correspondante.
Mit Erdung
Anschlussklemme zur sicheren Installation in Lieferumfang enthalten. Konstante
Bestromung der Lichtpunkte notwendig.
Con cable de tierra
Bloques de terminales incluidos en la caja para conectar con seguridad su Live &
Switched Live, proporcionando energía constante a las luces. Conecte el cable de
tierra al segundo bloque terminal.




Minimum backbox depth: 16mm
Espace arrière minimum: 16 mm
Minimale Tiefe für Unterputzdose: 16mm
Profundidad mínima: 16mm
16

Dim Lights
DIM -
Leuchten dimmen
Regulación

Brighten Lights
DIM +
Leuchten heller einstellen
Iluminación 
Lights On
ON
Leuchten einschalten
Luces encendidas

Lights Off
OFF
Leuchten ausschalten
Luces apagas
STANDARD FUNCTION:
FONCTIONS CLASSIQUES:
STANDARD FUNKTIONEN:
FUNCIÓN ESTÁNDAR:


IMPORTANT INFORMATION
• Pair smart devices to the AOne Hub before
installing Kinetic Wall Controller.
• There are no restrictions of use.
• Installation must be carried out in accordance
with the latest edition of the Wiring Rules by a
qualied electrician.
• Earth terminal is for Termination only.
• Hereby, Aurora Limited declares that the
radio equipment type AU-A1BTKWC is in
compliance with Directive 2014/53/EU. The
full text of the EU declaration of conformity is
available at the following internet address:
www.auroralighting.com/ProductDetail/
AU-A1BTKWC
USING THE APP TO CONNECT
THE KINETIC WALL CONTROLLER
TO THE HUB
1. Download the AOne App from the App Store.
2. Follow instructions on the AOne App to send
the hub into pairing mode and pair your
devices (further details below).
3. Put the controller into pairing mode:
a) Push and hold the top left button for
more than 7 seconds and release,
b) Push and immediately release the top
left button,
c) Push and hold the top left button for
more than 7 seconds and release.
4. The controller is now in pairing mode. The
Zigbee Hub can be broadcasting on 16
possible channels, and you can cycle
through the channels:
a) Push and release the top left button once
every two seconds to cycle through the
broadcast channels,
b) Once a device has been discovered on
the AOne App, stop pushing the button,
c) Push any of the other 3 buttons to store
the channel.
The device can now be controlled using the AOne
App. You will need to select which devices you
want the Kinetic Wall Controller to control via the
AOne App.
GB
WICHTIGE INFORMATIONEN
• Kopplen Sie smarte Geräte mit dem AOne
Hub, bevor Sie den Kinetic Wandschalter
installieren.
• Es gibt keine Nutzungsbeschränkungen.
• Die Installation muss gemäß der neuesten
Auagen durch einen qualizierten Elektriker
durchgeführt werden.
• Die Erdungsklemme ist nur für die
Beendigung vorgesehen.
• Hiermit erklärt Aurora Limited, dass die
Funkgerätetypen AU-A1BTKWC der Richtlinie
2014/53/EU entsprechen. Die vollständige
Konformitätserklärung ist unter folgender
Webseite abrufbar:
www.auroralighting.com/ProductDetail/
AU-A1BTKWC
VERWENDEN SIE DIE APP, UM
DEN KINETIC WANDSCHALTER
MIT IHREM SMARTPHONE ZU
VERBINDEN
1. Verwenden Sie die App, um den Kinetic
Fernbedienung mit Ihrem Smartphone zu
verbinden
2. Folgen Sie den Anweisungen in der AOne
App, um das Hub und die jeweiligen Geräte
mit Ihrem Smartphone zu koppeln (weitere
Details siehe unten).
3. Setzen Sie das Hub in den Kopplungs-Modus:
a) Halten Sie die obere linke Taste länger als 7
Sekunden gedrückt,
b) Drücken Sie die obere linke Taste und l
assen Sie direkt wieder los,
c) Halten Sie die obere linke Taste länger als 7
Sekunden gedrückt.
4. Der Controller bendet sich nun im
Kopplungs-Modus. Das Signal des Zigbee
Hubs ist über 16 Kanäle übertragbar, Sie
können zwischen den Kanälen wählen:
a) Drücken Sie die obere linke Taste einmal
alle zwei Sekunden, um alle Kanäle zu
durchlaufen,
b) Sobald ein Gerät in der App erkannt wurde,
können Sie aufhören die Taste zu drücken,
c) Drücken Sie eine der anderen 3 Tasten, um
den Kanal zu speichern.
The device can now be controlled using the AOne
App. You will need to select which devices you
want the Kinetic Wall Controller to control via the
AOne App.
DE
UAE


AOne.1
AOne.2
 
.3
 7
 
 7
.4
16Zigbee

 
Aone 

AOne

Aone


AOne





/53/2014AU-A1BTKWC
EU
:
www.auroralighting.com/
ProductDetail/AU-A1BTKWC
INFORMATIONS IMPORTANTES
• Associer vos appareils à votre hub avant
d’installer les télécommandes murales Zigbee.
• IL n'y a pas de restriction d'usage.
• L’installation électrique doit être effectuée
conformément aux exigences de la
réglementation nationale en vigueur.
• La borne de terre n’est pas utilisable en dérivation.
• Aurora Limited déclare sous sa seule autorité que
l’AU-A1BTKWC est conforme aux exigences de la
Directive Européenne 2014/53/ EU relative aux
équipements radio fréquence. Le texte complet
de la déclaration de conformité aux exigences
de la Communauté Européennes est disponible à
l’adresse internet suivante:
www.auroralighting.com/ProductDetail/AU-
A1BTKWC
ASSOCIATION DE VOTRE
TÉLÉCOMMANDE MURAL
ZIGBEE À VOTRE HUB AONE
1. Télécharger l’application Aurora AOne depuis
votre app store.
2. Suivez les instructions de l’application AOne
pour mettre votre Hub en mode association et
permettre l’association de votre télécommande
(voir ci-dessous).
3. Mettre la télécommande en mode association:
a) Maintenez le bouton supérieur gauche
enfoncé pendant plus de 7 secondes et
relâchez le.
b) Appuyez et relâchez immédiatement le
bouton supérieur gauche.
c) Maintenez le bouton supérieur gauche
enfoncé pendant plus de 7 secondes et
relâchez le.
4. La télécommande est maintenant en
mode association. Vous devez maintenant
balayer les 16 canaux de communication de
la télécommande pour sélectionnez celui qui
permet une communication avec votre HUB
a) Push and release the top left button once
every two seconds to cycle through the
broadcast channels,
b) Once a device has been discovered on
the AOne App, stop pushing the button,
c) Push any of the other 3 buttons to store
the channel.
The device can now be controlled using the AOne App.
You will need to select which devices you want the
Kinetic Wall Controller to control via the AOne App.
FR
INFORMACIÓN IMPORTANTE
• Empareje los dispositivos inteligentes
al centro de operaciones AOne antes de
instalar el controlador de pared Kinetic.
• No hay restricciones de uso.
• La instalación debe llevarse a cabo de
acuerdo con la última edición de las reglas de
cableado por un electricista cualicado.
• El cable de Tierra es terminal.
• Por la presente, Aurora Limited declara que el
equipo de radio tipo AU-A1BTKWC cumple con
la Directiva 2014/53/UE. El texto íntegro de
la declaración de conformidad de la UE está
disponible en la siguiente dirección de Internet:
http://auroralighting.com/gb/ProductDetail/
AU-A1BTKWC
USO DE LA APLICACIÓN PARA
CONECTAR EL CONTROLADOR
KINETIC AL CENTRO DE
OPERACIONES
1. Descargue la aplicación AOne desde la App Store.
2. Siga las instrucciones en la aplicación AOne
para entrar en modo de emparejamiento y
emparejar sus dispositivos (más detalles a
continuación).
3. Ponga el controlador en modo de
emparejamiento:
a) Presione y sostenga el botón superior
izquierdo durante más de 7 segundos y suelte,
b) Presione e inmediatamente suelte el botón
superior izquierdo,
c) Presione y sostenga el botón superior izquierdo
durante más de 7 segundos y suéltelo.
4. El controlador está ahora en modo de
emparejamiento. El centro de operaciones
ZigBee se puede emitir en 16 canales posibles,
y se puede desplazarse a través de los canales:
a) Presione y suelte el botón superior izquierdo
una vez cada dos segundos para
desplazarse por los canales de difusión,
b) Una vez aparezca el dispositivo en la
aplicación AOne, deje de presionar el botón,
c) Presione cualquiera de los otros 3 botones
para almacenar el canal.
El dispositivo ahora ya se puede controlar
mediante la aplicación AOne. Tendrá que
seleccionar los dispositivos que desea controlar
mediante la aplicación AOne.
ES

GB
Environmental Protection (W.E.E.E.) – Aurora’s WEEE Reg.No. WEE/BG0130YX (UK Only)
Waste Electrical & Electronic Equipment Regulations (WEEE) requires that any of our products showing this marking (left) must not be disposed of
with other household or commercial waste. Aurora does not levy any WEEE disposal charges to its customers for affected WEEE related products.
To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate any such product from other
waste types and recycle it responsibly at your local facilities. Check with your Local Authority, Recycling Centre or retailer for recycling advice. If,
when you purchased any Aurora product, your supplier included a WEEE disposal fee, you should then contact your supplier for advice on his take
back of the product for the correct disposal.
Warranty
See www.auroralighting.com/warranty for full details of warranties and Extended Warranty Terms and Conditions. The warranty is invalid in the case of
improper use, tampering, and removal of the Q.C. date label, installation in an improper working environment or installation not according to the current
edition of the National Wiring Regulations. Should this product fail during the warranty period it will be replaced free of charge, this is subject to correct
installation and return of the faulty product. Aurora does not accept responsibility for any installation costs associated with the replacement of this product.
This warranty is in addition to the statutory rights in your country of purchase. Aurora reserves the right to alter specifications without prior notice.
NL
Milieubescherming (W.E.E.E.) - Aurora WEEE Reg.No. WEE/BG0130YX (alleen in het VK) alleen van toepassing in de UK
De richtlijn voor afvalproducten van elektrische en elektronische apparatuur (WEEE) schrijft voor dat onze producten die van deze
markering (links) zijn voorzien niet met ander huishoudelijk of commercieel afval mogen worden weggeworpen. Aurora brengt klanten
geen WEEE-afvalkosten in rekening voor WEEE-gerelateerde producten waarop dit van toepassing is. Ter voorkoming van mogelijke
schade aan het milieu of de menselijke gezondheid door onbeheerde afvalverwijdering, verzoeken wij u deze producten van andere
afvaltypes te scheiden en ze op verantwoordelijke wijze bij uw plaatselijke milieustraat te recyclen. Raadpleeg uw plaatselijke gemeente,
milieustraat of detailhandel voor recycle-advies. Als uw leverancier u bij de aankoop van een Aurora-product WEEE-afvalkosten in rekening heeft
gebracht, dient u contact met uw leverancier op te nemen over advies betreffende het terugnemen van het product voor correcte afvalverwerking.
GARANTIE
Kijk op www.auroralighting.com/warranty voor de volledige details van de garantieregeling en verlengde garantiecondities. De garantie is ongeldig in het
geval van onjuist gebruik,onjuiste installatie, sabotage, verwijdering van het kwaliteitscontrolelabel, installatie in een ongeschikte werkomgeving of installatie
die niet in overeenstemming is met de huidige editie van de nationale bedradingsvoorschriften. Indien dit product tijdens de garantieperiode defecten
vertoont, wordt het gratis vervangen, behoudens juiste installatie, en na retournering van het defecte product. Aurora aanvaardt geen verantwoordelijkheid
voor installatiekosten die verbonden zijn aan de vervanging van dit product. Deze garantie wordt verstrekt naast de wettelijke rechten van het land van
aankoop. Aurora behoudt zich het recht voor om specificaties zonder kennisgeving te wijzigen.
FR
Protection environnementale (W.E.E.E.) – N° d’inscription WEEE d’Aurora WEE/BG0130YX (Royaume-Uni uniquement)
Les Règlements relatifs aux déchets d’équipements électriques et électroniques (DEEE) exigent que nos produits portant ce marquage (à gauche)
ne soient pas jetés avec d’autres ordures ménagères ou déchets commerciaux. Aurora Limited ne prélève aucune taxe d’éco-contribution à ses
clients pour les produits concernés par la réglementation DEEE. Afin de prévenir tout risque pour l’environnement ou la santé publique, veuillez ne
pas jeter ce type de produits avec les autres déchets et le recycler de manière responsable auprès de vos installations locales. Veuillez vous
rapprocher des autorités compétentes,des centres de recyclage ou de votre distributeur pour des conseils concernant le recyclage de ces produits.
Si, lorsque vous avez acheté un produit Aurora,votre fournisseur a inclus des frais d’élimination des DEEE, veuillez le contacter pour obtenir des conseils sur
sa reprise du produit pour son élimination appropriée.
GARANTIE
Voir www.auroralighting.com/warranty pour plus de détails sur les garanties et les conditions d’extension de garantie. La garantie n’est pas valable dans le
cas d’une mauvaise utilisation, d’une mauvaise manipulation,de l’élimination de l’étiquette de traçabilité avec la date,de l’installation dans un environnement
de travail inapproprié ou de l’installation ne suivant pas le règlement national en vigueur. Si ce produit a une défaillance durant la période de garantie, il
sera remplacé gratuitement, cela est sujet à une installation correcte et le retour du produit défectueux. Aurora n’accepte aucune responsabilité pour tous
les coûts d’installation liés au remplacement de ce produit. Cette garantie s’ajoute aux droits légaux dans votre pays d’achat. Aurora se réserve le droit de
modifier les spécifications sans préavis.
ES
Protección medioambiental (W.E.E.E.) – Normativa WEEE de Aurora nº WEE/BG0130YX (Solo Reino Unido)
La normativa en materia de residuos de equipos eléctricos y electrónicos (WEEE) exige que cualquiera de nuestros productos que muestre
esta marca (izquierda) no pueda ser eliminado junto con otros residuos comerciales o domésticos.. A n de evitar posibles daños al
medioambiente o a la salud humana como consecuencia de la eliminación de residuos, por favor, separe estos productos de otros
productos de desecho y recíclelo de manera responsable en sus instalaciones locales. Consulte con las autoridades locales, centros de
reciclaje o minoristas si precisa de asesoramiento en materia de reciclado.
GARANTÍA
Ver la web www.auroralighting.com/warranty para obtener detalles de garantías y Condiciones y Términos de Extensión de Garantía. La garantía
quedará invalidada en caso de uso, instalación o manipulación inadecuados, retirada de la etiqueta de fecha Q.C., instalación en un entorno de
trabajo inadecuado o instalación no acorde con la Normativa Nacional de Cableado. En caso de que se produzca un fallo durante el periodo de
garantía, será sustituido por otro de modo gratuito siempre que la instalación haya sido correcta y sujeto a la devolución de la unidad defectuosa.
Aurora no acepta responsabilidad alguna por cualesquiera costos de instalación asociados con la sustitución de este producto. Esta garantía se
suma a los derechos legales del país donde adquiriera el producto. Aurora se reserva el derecho a alterar las especicaciones sin noticación
previa.
DE
Umweltschutz (W.E.E.E.) – Auroras WEEE-Registrierungsnummer WEE/BG0130YX (nur GB)
Die WEEE-Richtlinie (Elektro- und Elektronikgeräte-Abfall-Richtlinie) schreibt vor, dass keines unserer Produkte, das diese Kennzeichnung
(links) trägt, mit anderen Haushalts- oder kommerziellen Abfällen zusammen entsorgt werden darf. Aurora erhebt keine WEEE-
Entsorgungsgebühren von ihren Kunden für von der WEEE-Richtlinie betroffene Produkte. Um mögliche Schäden für die Umwelt oder die
Gesundheit von Personen durch unkontrollierte Abfallentsorgung zu vermeiden, trennen Sie bitte all solche Produkte von anderen
Abfallarten und lassen Sie es vor Ort fachgerecht recyclen. Fragen Sie bei den örtlichen Behörden,Recyclingstandorten oder Einzelhändlern
hinsichtlich einer Recycling-Beratung nach. Wenn ein Anbieter bei dem Kauf eines Aurora-Produkts eine WEEE-Entsorgungsgebühr erhoben hat, so
sollten Sie diesen fragen, wie das Produkt für eine fachgerechte Entsorgung zurückgenommen wird.
GARANTIE
Besuchen Sie www.auroralighting.com/warranty für weitere Informationen zu Garantie- und Bedingungen an unsere erweiterte Garantie. Die
Garantie ist ungültig bei Missbrauch, Manipulation und Beseitigung der Q.C. Datums Bezeichnung, in einem unsachgemäßen Arbeitsumfeld
oder fehlerhafter Installation nach national gültigen Installationsvorschriften. Sollte dieses Produkt während der gültigen Garantiezeit ausfallen
wird es kostenfrei ersetzt, dies unterliegt einer korrekten Installation und Rückgabe des fehlerhaften Produktes gemäß unseren AGBs. Aurora
übernimmt keine durch den Austausch entstehenden Installationskosten. Diese Garantie gilt zusätzlich zu den im Kauand gültigen gesetzlichen
Garantievorschriften. Aurora behält sich vor Spezikationen ohne Ankündigung zu verändern.
SE
Miljöskydd (W.E.E.E.) – Aurora’s WEEE Reg. Nr. WEE/BG0130YX (Enbart Storbritannien)
Enligt WEEE-direktivet (Waste Electrical & Electronic Equipment Regulations) får inga produkter med denna märkning (symbolen till
vänster) kastas i hushållssoporna eller tillsammans med annat kommersiellt avfall. Aurora debiterar inte sina kunder några WEEE-
miljöavgifter för berörda elektriska produkter. Osorterat avfall riskerar att skada miljön och människors hälsa. Särskilj därför allt elavfall
från andra typer av avfall och se till att det deponeras hos kommunens återvinningscentral. Din kommun, lokala återvinningscentral eller
lokala återförsäljare kan ge mer information om återvinning. Om försäljaren har debiterat en avgift för WEEE-bortskaffning vid inköpet av
Aurora-produkten är försäljaren skyldig att ta emot och bortskaffa den uttjänta produkten på ett korrekt sätt.
GARANTI
Se www.auroralighting.com/warranty för fullständig information om garantier samt utökade garantier och villkor. Garantin är ogiltig vid felaktig
användning, manipulering, borttagning av Q.C. datumsetiketten, installation i felaktig miljö eller om installationen inte är enligt gällande
installationsföreskrifter. Skulle produkten gå sönder under garantiperioden blir den ersatt utan kostnad, förutsatt korrekt installation och att den
felaktiga produkten returneras. Aurora tar inget ansvar för några installationskostnader i samband med utbyte av denna produkt. Denna garanti är
ett tillägg till de lagstadgade rättigheterna i ditt inköpsland. Aurora förbehåller sig rätten att ändra specikationer utan föregående meddelande.
IT
Protezione ambientale (RAEE) – Reg. RAEE n. WEE/BG0130YX Aurora (Solo UK)
La Direttiva concernente i Riuti di apparecchiature elettriche ed elettroniche (RAEE) prevede che tutti i nostri prodotti che presentano
questo simbolo (a sinistra) non debbano essere smaltiti assieme ad altri riuti domestici o commerciali. Aurora non addebita alcun onere
di smaltimento RAEE ai propri clienti per prodotti RAEE. Per evitare possibili danni all’ambiente o alla salute umana derivanti da uno
smaltimento non controllato dei riuti, separate tali prodotti da altri tipi di riuti e riciclateli responsabilmente presso i centri di smaltimento
locali. Consultate l’Agenzia competente, il centro di smaltimento o il rivenditore locali su come smaltire il prodotto. Se, all’acquisto di un
prodotto Aurora, il fornitore ha imposto una sovrattassa per lo smaltimento RAEE, si consiglia di contattarlo per informazioni sulla restituzione del
prodotto per il corretto smaltimento.
GARANZIA
Vedere www.auroralighting.com/warranty per ulteriori informationi sulla garanzia e la garanzia estesa. La garanzia non è valida in caso di uso
improprio, installazione scorretta, manomissione, rimozione dell’etichetta della data del Q.C. (controllo qualità), installazione in ambiente di lavoro
inadeguato o installazione in violazione all’ultima edizione delle Normative nazionali di cablaggio. In caso di guasto durante il periodo di validità
della garanzia, il prodotto verrà sostituito a titolo gratuito, previa verica della corretta installazione e restituzione dell’unità difettosa. Aurora non
accetta alcuna responsabilità per eventuali costi di installazione associati alla sostituzione del prodotto. La presente garanzia rappresenta un
supplemento ai diritti legali applicabili nel paese di acquisto. Aurora si riserva il diritto di modicare le speciche senza preavviso.
AuroraWEEE).W.E.E.E(
UAE
WEE/BG0130YX
          )WEEE(      
 WEEE Aurora 
.WEEE

 WEEEAurora


www.auroralighting.com

AuroraAurora

