Aventics GPC Series User manual

Betriebsanleitung | Operating Instructions | Mode d’emploi
Istruzioni d’uso | Instrucciones de servicio| Bruksanvisning
R402003957/07.2014, Replaces: 05.2008, DE/EN/FR/IT/ES/SV
Führungszylinder
Guided Precision Cylinder
Vérin de guidage
Cilindro di guida
Cilindro de guía
Linjärstyrd precisionscylinder
GPC
DeutschEnglishFrançaisItalianoEspañolSvenska

Inhalt
AVENTICS | GPC | R402003957–BDL–001–AB 1
Deutsch
Inhalt
1 Zu dieser Anleitung ............................................................ 3
1.1 Weiterführende Dokumentation................................................. 3
1.2 Abkürzungen.................................................................................... 3
2 Zu Ihrer Sicherheit ............................................................. 3
2.1 Bestimmungsgemäßer Gebrauch ............................................. 4
2.2 Nicht bestimmungsgemäßer Gebrauch .................................. 4
2.3 Qualifikation des Personals......................................................... 4
2.4 Warnhinweise.................................................................................. 5
2.5 Das müssen Sie für den GPC-Zylinder beachten..................6
3 Einsatzbereiche .................................................................. 8
4 Lieferumfang ...................................................................... 8
5 Gerätebeschreibung .......................................................... 9

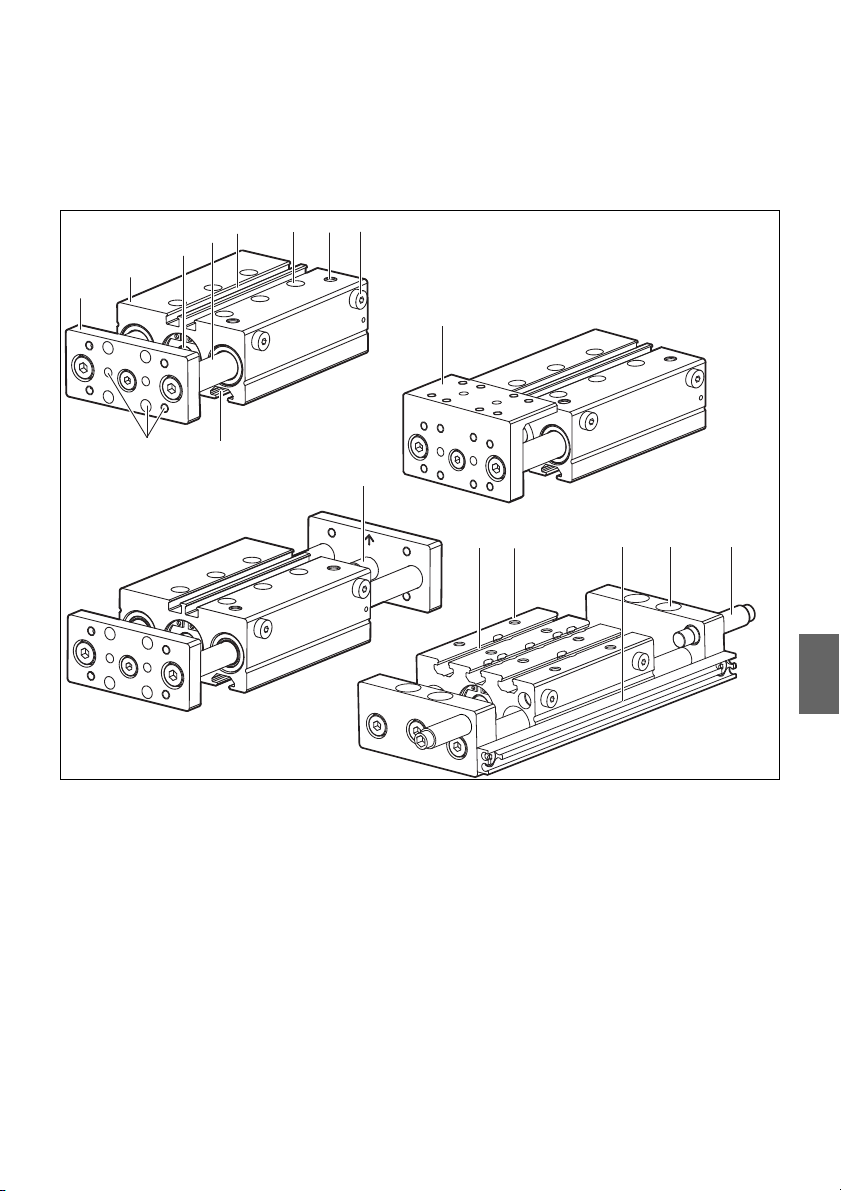

5.1 Übersicht über die Ausführungen...........................................10
5.1.1 GPC-BV (Basic Version) ............................................................ 10
5.1.2 GPC-TL (Top Loader) ................................................................. 10
5.1.3 GPC-E (Extreme) ......................................................................... 10
5.1.4 GPC-ST (Slide Table) ................................................................. 10

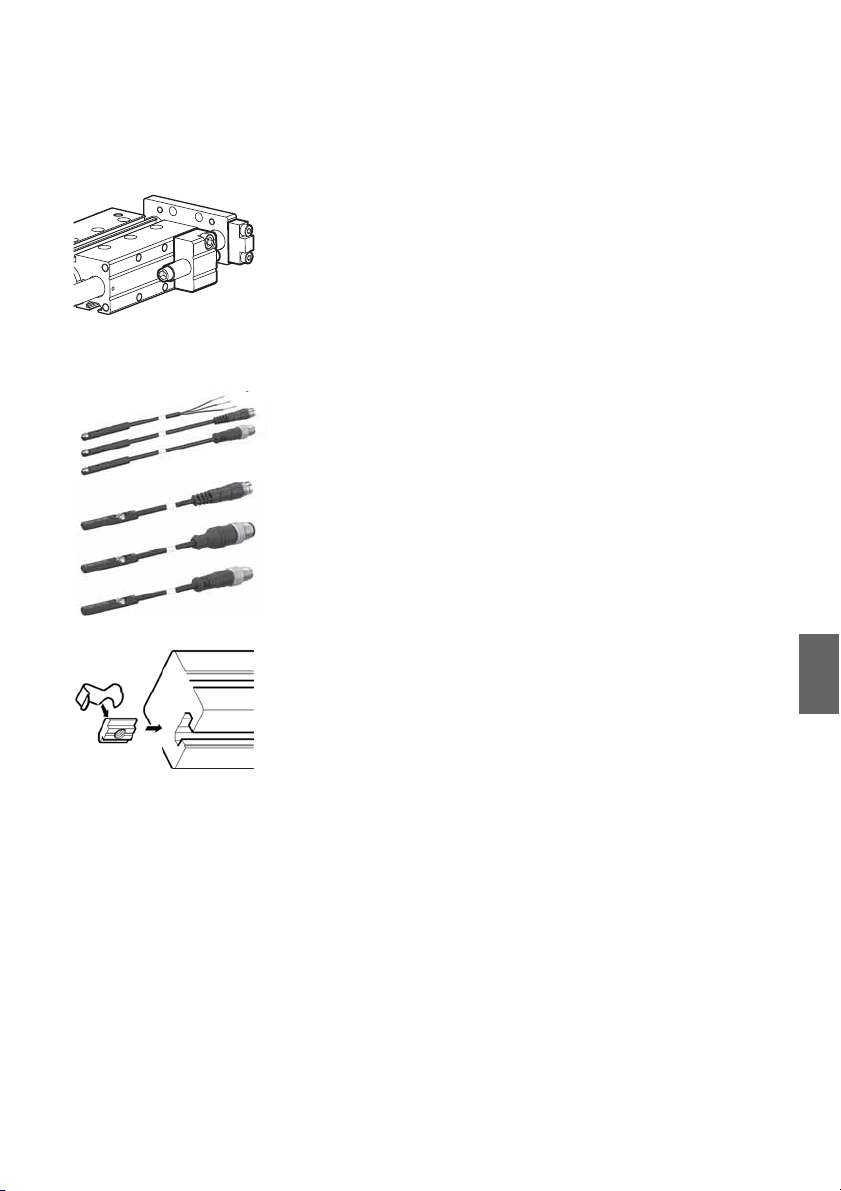

5.2 Zubehör ...........................................................................................11
5.2.1 Bausatz für Hublängeneinstellung ....................................... 11
5.2.2 Sensoren ...................................................................................... 11
5.2.3 Nutstein ......................................................................................... 11

Inhalt
2AVENTICS | GPC | R402003957–BDL–001–AB
6 Einbau ............................................................................... 11
6.1 Zylinder montieren ......................................................................12
6.1.1 GPC-BV .......................................................................................... 14
6.1.2 GPC-TL ........................................................................................... 15
6.1.3 GPC-E ............................................................................................. 16
6.1.4 GPC-ST ........................................................................................... 17
6.2 Zubehör einbauen ........................................................................18
6.2.1 Stoßdämpfer einbauen und einstellen ................................ 18
6.2.2 Bausatz für Hublängeneinstellung einbauen .................... 18
6.2.3 Sensoren einbauen .................................................................... 19
6.3 Last befestigen..............................................................................21
6.3.1 GPC-BV .......................................................................................... 21
6.3.2 GPC-TL ........................................................................................... 22
6.3.3 GPC-E ............................................................................................. 22
6.3.4 GPC-ST ........................................................................................... 22
6.3.5 GPC-Kombinationen .................................................................. 23
7 Inbetriebnahme ............................................................... 24
7.1 Druckluft anschließen.................................................................25
7.2 Geschwindigkeit einstellen........................................................25
8 Ausbau und Austausch ................................................... 26
8.1 Ausbau.............................................................................................26
8.2 Entsorgung.....................................................................................27
9 Pflege und Wartung ........................................................ 27
9.1 Reinigen und pflegen...................................................................27
9.2 Warten .............................................................................................28
9.2.1 Druckluftanschlüsse prüfen .................................................... 28
10 Wenn Störungen auftreten ............................................. 28
11 Technische Daten ............................................................ 30

Zu dieser Anleitung
AVENTICS | GPC | R402003957–BDL–001–AB 3
Deutsch
1 Zu dieser Anleitung
Diese Anleitung enthält wichtige Informationen, um den
Führungszylinder Serie GPC sicher und sachgerecht zu montieren,
in Betrieb zu nehmen, zu warten und einfache Störungen selbst zu
beseitigen.
OLesen Sie diese Anleitung und insbesondere das Kapitel 2 ”Zu
Ihrer Sicherheit” vollständig, bevor Sie mit dem
Führungszylinder Serie GPC arbeiten, der im Weiteren als der
GPC-Zylinder bezeichnet wird.
1.1 Weiterführende Dokumentation
Der GPC-Zylinder ist eine Anlagenkomponente. Beachten Sie auch
die Anleitungen der übrigen Anlagenkomponenten.
Weitere technische Daten und eine Anleitung zur Konfiguration
und Auslegung des GPC-Zylinders finden Sie im
Berechnungsprogramm im Internet (www.aventics.com) und im
Hauptkatalog von AVENTICS.
1.2 Abkürzungen
2 Zu Ihrer Sicherheit
Der GPC-Zylinder wurde entsprechend dem heutigen Stand der
Technik und Sicherheitsvorschriften hergestellt. Trotzdem besteht
die Gefahr von Personen- und Sachschäden, wenn Sie die
Tabelle 1:
Abkürzung Bedeutung
GPC-BV Guided Precision Cylinder — Basic Version
GPC-TL Guided Precision Cylinder — Top Loader
GPC-E Guided Precision Cylinder — Extreme
GPC-ST Guided Precision Cylinder — Slide Table

Zu Ihrer Sicherheit
4AVENTICS | GPC | R402003957–BDL–001–AB
folgenden allgemeinen Sicherheitshinweise und die Warnhinweise
vor Handlungsanweisungen in dieser Anleitung nicht beachten.
OLesen Sie daher diese Anleitung gründlich und vollständig,
bevor Sie mit dem GPC-Zylinder arbeiten.
OBewahren Sie die Anleitung so auf, dass sie jederzeit für alle
Benutzer zugänglich ist.
OGeben Sie den GPC-Zylinder an Dritte stets zusammen mit der
Bedienungsanleitung weiter.
2.1 Bestimmungsgemäßer Gebrauch
OHalten Sie die in den technischen Daten genannten
Leistungsgrenzen ein.
OSetzen Sie den GPC-Zylinder ausschließlich im industriellen
Bereich ein.
Der bestimmungsgemäße Gebrauch schließt auch ein, dass Sie
diese Anleitung und insbesondere das Kapitel „Zu Ihrer Sicherheit“
gelesen und verstanden haben.
2.2 Nicht bestimmungsgemäßer Gebrauch
Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie den GPC-
Zylinder
Waußerhalb der Anwendungsgebiete verwenden, die in dieser
Anleitung genannt werden,
Wunter Betriebsbedingungen verwenden, die von den in dieser
Anleitung beschriebenen abweichen.
2.3 Qualifikation des Personals
Montage, Demontage, Anschluss und Inbetriebnahme erfordern
grundlegende pneumatische Kenntnisse sowie Kenntnisse der
zugehörigen Fachbegriffe. Montage, Demontage, Anschluss und
Inbetriebnahme dürfen daher nur von einer Pneumatikfachkraft

Zu Ihrer Sicherheit
AVENTICS | GPC | R402003957–BDL–001–AB 5
Deutsch
oder von einer unterwiesenen Person unter der Leitung und
Aufsicht einer solchen Fachkraft erfolgen.
Eine Fachkraft ist, wer aufgrund seiner fachlichen Ausbildung,
seiner Kenntnisse und Erfahrungen sowie seiner Kenntnisse der
einschlägigen Bestimmungen, die ihm übertragenen Arbeiten
beurteilen, mögliche Gefahren erkennen und geeignete
Sicherheitsmaßnahmen treffen kann. Eine Fachkraft muss die
einschlägigen fachspezifischen Regeln einhalten.
2.4 Warnhinweise
In dieser Anleitung stehen Warnhinweise vor einer
Handlungsanweisung, bei der die Gefahr von Personen- oder
Sachschäden besteht. Die beschriebenen Maßnahmen zur
Gefahrenabwehr müssen eingehalten werden.
Warnhinweise sind wie folgt aufgebaut:
WWarnzeichen: macht auf die Gefahr aufmerksam
WSignalwort: gibt die Schwere der Gefahr an
WArt und Quelle der Gefahr: benennt die Art und Quelle der
Gefahr
WFolgen: beschreibt die Folgen bei Nichtbeachtung
WAbwehr: gibt an, wie man die Gefahr umgehen kann
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung
OMaßnahme zur Gefahrenabwehr
Tabelle 2: Gefahrenklassen nach ANSI Z535.6-2006
Warnzeichen, Signalwort Bedeutung
GEFAHR Kennzeichnet eine gefährliche Situation, in der Tod oder schwere
Körperverletzung eintreten werden, wenn sie nicht vermieden wird
WARNUNG Kennzeichnet eine gefährliche Situation, in der Tod oder schwere
Körperverletzung eintreten können, wenn sie nicht vermieden wird

Zu Ihrer Sicherheit
6AVENTICS | GPC | R402003957–BDL–001–AB
Die folgenden Symbole kennzeichnen Hinweise, die nicht
sicherheitsrelevant sind, jedoch die Verständlichkeit der
Dokumentation erhöhen:
2.5 Das müssen Sie für den GPC-Zylinder
beachten
Allgemeine Hinweise WBeachten Sie die Vorschriften zur Unfallverhütung und zum
Umweltschutz im Verwenderland und am Arbeitsplatz.
WDie ursprüngliche Konfiguration des GPC-Zylinders darf nicht
verändert oder modifiziert werden (gilt nicht für die Montage
von Zubehör).
WVerwenden Sie den GPC-Zylinder ausschließlich im
Leistungsbereich, der in den technischen Daten angegeben ist.
WVerwenden Sie den GPC-Zylinder niemals als Griff oder Stufe.
Stellen Sie keine Gegenstände darauf ab.
Bei der Montage WDie Gewährleistung gilt nur für die ausgelieferte Konfiguration.
Die Gewährleistung erlischt bei fehlerhafter Montage.
VORSICHT Kennzeichnet eine gefährliche Situation, in der leichte bis
mittelschwere Körperverletzungen eintreten können, wenn sie nicht
vermieden wird
ACHTUNG
Sachschäden: Das Produkt oder die Umgebung können beschädigt
werden.
Tabelle 2: Gefahrenklassen nach ANSI Z535.6-2006
Warnzeichen, Signalwort Bedeutung
Tabelle 3:
Symbol Bedeutung
Wenn diese Information nicht beachtet wird, kann das
Produkt nicht optimal genutzt bzw. betrieben werden.
Oeinzelner, unabhängiger Handlungsschritt
1.
2.
3.
nummerierte Handlungsanweisung:
Die Ziffern geben an, dass die Handlungsschritte
aufeinander folgen.

Zu Ihrer Sicherheit
AVENTICS | GPC | R402003957–BDL–001–AB 7
Deutsch
WSchalten Sie immer den relevanten Anlagenteil drucklos,
bevor Sie den GPC-Zylinder installieren oder ausbauen.
WErgreifen Sie beim Anheben des Geräts die nötigen
Maßnahmen, um Schäden oder Verletzungen zu vermeiden.
Schwere Teile müssen von zwei Personen oder von einer
einzigen Person mit einer geeigneten Hebevorrichtung
transportiert werden.
WStellen Sie sicher, dass die Installation des GPC-Zylinders
abgeschlossen ist, bevor Druckluft angeschlossen wird.
WSichern Sie die Anlage gegen Wiedereinschalten, wenn die
Installation noch nicht beendet ist und Sie die Anlage
unbeaufsichtigt lassen müssen.
WVerlegen Sie die Leitungen so, dass niemand darüber stolpern
kann.
Bei der
Inbetriebnahme
WStellen Sie sicher, dass alle pneumatischen Anschlüsse belegt
oder verschlossen sind.
WStellen Sie sicher, dass der GPC-Zylinder und alle
angeschlossenen Anlagenkomponenten ordnungsgemäß
gesichert sind.
WErhöhen Sie beim Starten den Druck nur langsam, und
verwenden Sie die Geschwindigkeitssteuerung.
Während des Betriebs
W In bestimmten Einsatzbereichen und Installationsumgebungen
kann die Gefahr von Quetschungen bestehen. Befolgen Sie
immer die örtlichen Sicherheitshinweise.
WBei senkrechter Installation des Geräts kann eine aufgehängte
Last herunterfallen, wenn die Druckluft ausgeschaltet wird.
Dies kann zu Verletzungen führen. Sichern Sie den Bereich
unter einer aufgehängten Last immer ab.
Wartung WVerwenden Sie niemals Lösemittel oder aggressive
Reinigungsmittel. Spritzen Sie den GPC-Zylinder niemals mit
Wasser ab. Reinigen Sie den GPC-Zylinder ausschließlich mit
einem leicht feuchten Tuch. Verwenden Sie dazu
ausschließlich Wasser und ggf. ein mildes Reinigungsmittel.
Abfallentsorgung
W Entsorgen Sie das Gerät nach den Bestimmungen Ihres Landes.

Einsatzbereiche
8AVENTICS | GPC | R402003957–BDL–001–AB
3 Einsatzbereiche
Der GPC-Zylinder wird für den stabilen linearen Transport und die
Positionierung von Gegenständen in der Fertigungsindustrie
eingesetzt. Ein typischer Einsatzbereich ist dort, wo hohe Präzision
und Drehfestigkeit sowie viele Kombinations-möglichkeiten für
Handhabung in verschiedenen Richtungen erforderlich sind.
Der GPC-Zylinder ist je nach Modell in Kolbengrößen von 10 mm
bis 100 mm und mit festen Hublängen von 10 mm bis 200 mm
verfügbar. Hublängen und Endlagen sind einstellbar und exakt.
Bei einigen Modellen des GPC-Zylinders handelt es sich um
Anlagenkomponenten im System Easy-2-Combine, das eine
direkte Montage mit anderen Anlagenkomponenten von AVENTICS
ermöglicht. Dies erleichtert den Aufbau kompakter
Mehrachsensysteme mit hoher Präzision.
Der GPC-Zylinder kann waagerecht oder senkrecht und sehr
kompakt installiert werden.
Weitere Merkmale:
WVerschiedene Ausführungen mit vielen verschiedenen
flexiblen Befestigungsmöglichkeiten.
WDoppeltwirkende Zylinder mit Gleitlagern für schwere Lasten
und Kugellagern für hohe Präzision.
WOptimale Flexibilität, weil die Druckluft sowohl oben als auch
seitlich am Zylinder angeschlossen werden kann.
WEinige Modelle besitzen hydraulische Stoßdämpfer.
WWo für flexible Lageerkennung erforderlich, können
elektromagnetische Mikrosensoren eingebaut werden.
4 Lieferumfang
Im Lieferumfang sind enthalten:
WFührungszylinder Serie GPC, gemäß bestellter Konfiguration
Wdiese Anleitung
Verfügbare Ausführungen und Bestellnummern finden Sie im
Produktkatalog im Internet oder im Hauptkatalog von AVENTICS.

Gerätebeschreibung
AVENTICS | GPC | R402003957–BDL–001–AB 9
Deutsch
5 Gerätebeschreibung
Abb. 1: Bezeichnungen, Standardkomponenten
1Frontplatte
2Zylinderkörper
3Kolbenstange
4Führungsstangen, mit Gleitlagern oder
Kugellagern
5Sensornuten
6Bohrungen für Zylinderbefestigung
7Druckluftanschlüsse
8Blindstopfen für alternativen
Druckluftanschluss
9Befestigungsnuten (T-Nut)
10 Befestigungsbohrungen und
Führungsstiftbohrungen zur Befestigung von
Lasten
11 Grundplatte (GPC-TL)
12 Stoßdämpfer
(GPC-E: 1 Stck., GPC-ST: 2 Stck.)
00129070
11
1
2
3
45678
9
12
129 5
10
10 6

Gerätebeschreibung
10 AVENTICS | GPC | R402003957–BDL–001–AB
5.1 Übersicht über die Ausführungen
Informationen über verfügbare Ausführungen, Kolbengrößen und
Hublängen finden Sie im Produktkatalog.
5.1.1 GPC-BV (Basic Version)
Der GPC-BV kommt dort zum Einsatz, wo hohe Präzision
erforderlich ist, für seitliche Belastungen oder die Handhabung
hoher Drehmomente. Die Basisausführung ist mit Gleitlagern oder
Kugellagern und Kolbengrößen von ∅10 mm bis ∅100 mm und
Hublängen von bis zu 200 mm verfügbar.
5.1.2 GPC-TL (Top Loader)
Der GPC-TL basiert auf dem GPC-BV, besitzt aber auf der Oberseite
der Frontplatte eine zusätzliche Grundplatte zur einfachen
Montage optionalen Zubehörs. Diese Ausführung ist mit
Gleitlagern oder Kugellagern mit den Kolbengrößen ∅12, ∅16
und ∅20 mm und Hublängen von bis zu 100 mm verfügbar.
5.1.3 GPC-E (Extreme)
Der GPC-E wird eingesetzt, wenn die Hublänge exakt eingestellt
werden muss. Der GPC-E verfügt serienmäßig über einen
Stoßdämpfer zur Einstellung der ausfahrenden Bewegung und
kann mit einer Hublängeneinstellung und einem Stoßdämpfer
auch für den Rückhub ausgestattet werden. Diese Ausführung ist
mit Gleitlagern oder Kugellagern mit den Kolbengrößen ∅12, ∅16
und ∅20 mm und Hublängen von bis zu 150 mm verfügbar.
5.1.4 GPC-ST (Slide Table)
Der GPC-ST ist eine Ausführung des GPC-Zylinders, bei der sich
der Zylinderkörper bewegt und die Endplatten am Maschinenge-
stell befestigt sind. Der GPC-ST bietet serienmäßig Hublängen-
einstellung in beiden Richtungen mit einem Stoßdämpfer an jedem
Ende. Diese Ausführung ist mit Kugellagern mit den Kolbengrößen
∅12 und ∅20 mm und Hublängen von bis zu 150 mm verfügbar.
00129058
00129059
00129060
00129061

Einbau
AVENTICS | GPC | R402003957–BDL–001–AB 11
Deutsch
5.2 Zubehör
5.2.1 Bausatz für Hublängeneinstellung
Wird am GPC-E zur Einstellung der Hublänge auchfürdenRückhub
verwendet. Besteht aus einem Stoßdämpfer, der mit einem Halter
an der Seite des Zylinderkörpers befestigt wird, und einer
Gegenführung, die an der Seite der Frontplatte befestigt wird.
Verfügbare Größen finden Sie im Produktkatalog.
5.2.2 Sensoren
Mit Magnetsensoren wird die Lage des Kolbens im Zylinderkörper
ermittelt. Sensoren der Serie ST4 (Pico) werden für den GPC-ST
und den GPC-BV mit der Kolbengröße ∅10 mm verwendet. Für die
anderen GPC-Ausführungen kommt Sensoren der Serie ST6
(Micro) zum Einsatz. Sie sind mit unterschiedlichen Kabellängen
und verschiedenen Anschlusstypen verfügbar. Eine Beschreibung
der verschiedenen Typen finden Sie im Produktkatalog.
5.2.3 Nutstein
Wird für die T-Nut am Zylinderkörper verwendet. Verfügbare
Größen finden Sie im Produktkatalog.
6 Einbau
Der GPC-Zylinder wird für eine bestimmte Anwendung
dimensioniert. Seine ursprüngliche Konfiguration darf niemals
verändert oder modifiziert werden.
OStellen Sie sicher, dass die in den technischen Daten
angegebenen Maximalwerte für Betriebsdruck, Belastung,
Drehmoment oder Geschwindigkeit nicht überschritten
werden.
00129062
00129063

Einbau
12 AVENTICS | GPC | R402003957–BDL–001–AB
6.1 Zylinder montieren
Der GPC-Zylinder besitzt 2 – 5 Paar Befestigungsbohrungen zur
Montage auf der Oberfläche. Auf den folgenden Seiten werden die
Bohrungs- und Schraubendurchmesser für die verschiedenen
Ausführungen und Kolbengrößen des Zylinders beschrieben.
1. Setzen Sie den Zylinder auf eine feste, flache Oberfläche. Falls
erforderlich, setzen Sie Führungsstifte in die entsprechenden
Bohrungen.
WARNUNG
Gefahr von Personen- oder Sachschäden durch unkontrollierte Bewegungen der
Kolbenstange!
Wenn beim Einbau des Zylinders Druckluft angeschlossen ist, können Personen verletzt oder
die Anlage beschädigt werden.
OStellen Sie sicher, dass der relevante Anlagenteil drucklos ist, während der Zylinder
montiert wird.
OSchließen Sie die Druckluftzufuhr erst an, wenn der Zylinder vollständig montiert ist.
OStellen Sie sicher, dass die Druckluftversorgung nicht wiedereingeschaltet werden kann,
wenn die Anlage während der Montage unbeaufsichtigt bleiben muss.
Achten Sie auf aufgehängte Lasten!
Bei senkrechter Montage des Geräts kann eine aufgehängte Last außer Kontrolle geraten,
wenn die Druckluft ausgeschaltet wird. Dies kann zu Verletzungen führen.
OSichern Sie den Bereich unter einer aufgehängten Last immer ab, um zu verhindern,
dass sich dort Personen aufhalten.
VORSICHT
Risiken durch schwere Objekte!
Einige Konfigurationen des GPC-Zylinders sind sehr schwer. Ein falsches Anheben kann
Verletzungen verursachen.
OErgreifen Sie beim Anheben des Zylinders die nötigen Maßnahmen, um Schäden oder
Verletzungen zu vermeiden. Schwere Zylinder müssen von zwei Personen oder von einer
einzigen Person mit einer geeigneten Hebevorrichtung transportiert werden.

Einbau
AVENTICS | GPC | R402003957–BDL–001–AB 13
Deutsch
2. Befestigen Sie den Zylinder entweder von oben oder von unten
mit geeigneten Schrauben oder Bolzen auf der Oberfläche.
Verwenden Sie alle Befestigungsbohrungen, um eine optimale
Belastungsabstützung zu erreichen. Verwenden Sie aber
mindestens das erste und letzte Paar der
Befestigungsbohrungen.
3. Ziehen Sie die Schrauben allmählich an, um Spannungen zu
vermeiden. Siehe Tabelle 4mit Angaben zum Anzugsmoment.

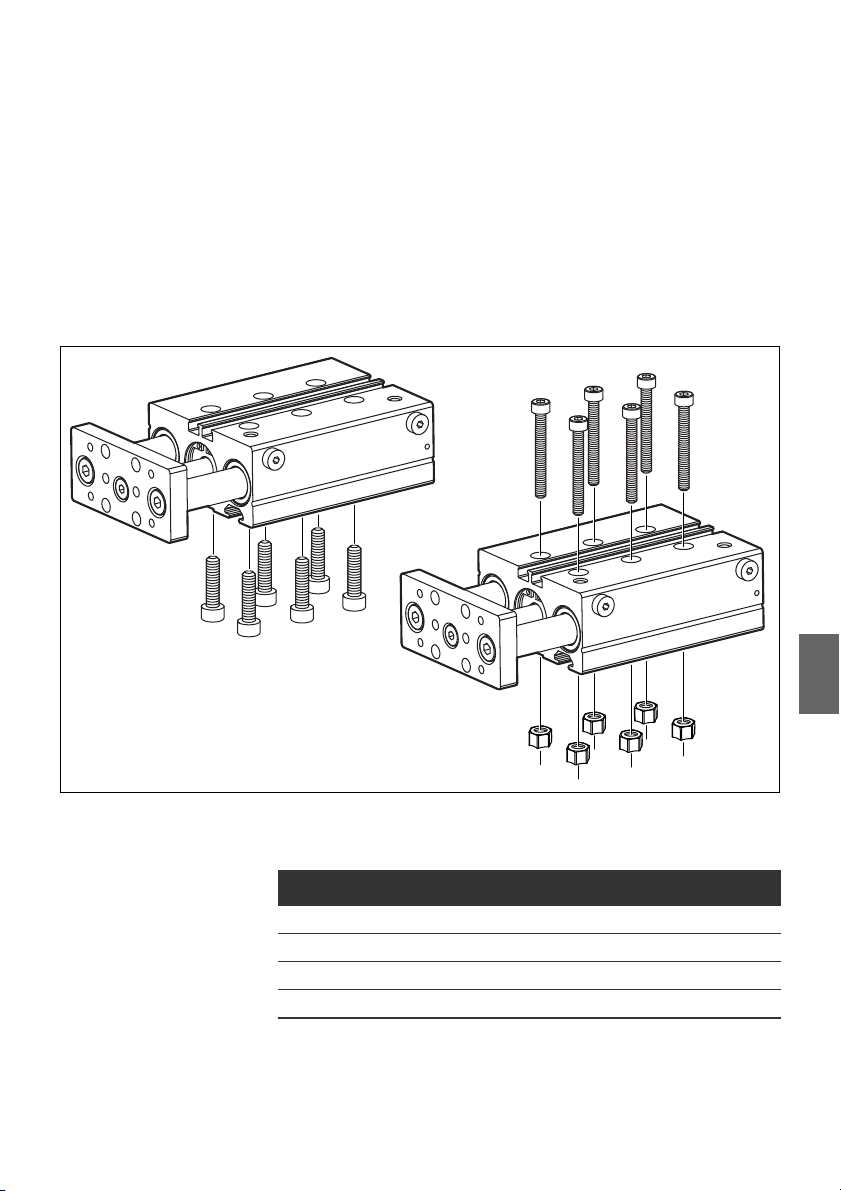

Abb. 2: Zylinder montieren
00129065
Tabelle 4: Anzugsmoment
Schraubendurchmesser Anzugsmoment (Klasse 8.8)
M5 6 Nm
M6 10 Nm
M8 24 Nm
M10 47 Nm

Einbau
14 AVENTICS | GPC | R402003957–BDL–001–AB
6.1.1 GPC-BV
Der Zylinder GPC-BV wird entweder mit Gewindebohrungen (A)
von unten oder mit Durchgangsbohrungen (D) von oben auf der
Oberfläche befestigt. Verwenden Sie bei einer seitlichen Montage
des Zylinders Gewindebohrungen (C). Falls erforderlich, setzen Sie
Führungsstifte in die entsprechenden Bohrungen (B).
Verwenden Sie die in der folgenden Tabelle aufgeführten
Schrauben. Alternativ können Sie Nutsteine (T) verwenden.
Abb. 3: Befestigungsbohrungen GPC-BV
00129073
A
BC
D
T
DD
T
Tabelle 5: Befestigungsbohrungen GPC-BV
Kolben-
größe A B C D ØDD1)
1) Dicke des Zylinders mit Senkschraubenkopf
T-Nut
10 mm M4 x 6 4 H7 x 4 M4 x 6 3,2 17,4 -
12 mm M5 x 8 4 H7 x 4 M5 x 8 4,2 20 -
16 mm M5 x 8 4 H7 x 4 M5 x 8 4,2 28,5 N6
20 mm M6 x 10 4 H7 x 4 M6 x 10 5,2 30,5 N6
25 mm M6 x 10 4 H7 x 4 M6 x 10 5,5 35 N6
32 mm M8 x 14 4 H7 x 4 M8 x 14 7,4 42,5 N8
40 mm M8 x 14 4 H7 x 4 M8 x 14 7,3 48,5 N8
50 mm M10 x 20 5 H7 x 5 M10 x 20 9,3 56 N8
63 mm M10 x 20 5 H7 x 5 M10 x 20 9,3 66,5 N10
80 mm M12 x 24 6 H7 x 6 M12 x 25 11,2 79,5 N10
100 mm M12 x 24 6 H7 x 6 M12 x 25 11,2 86 N10

Einbau
AVENTICS | GPC | R402003957–BDL–001–AB 15
Deutsch

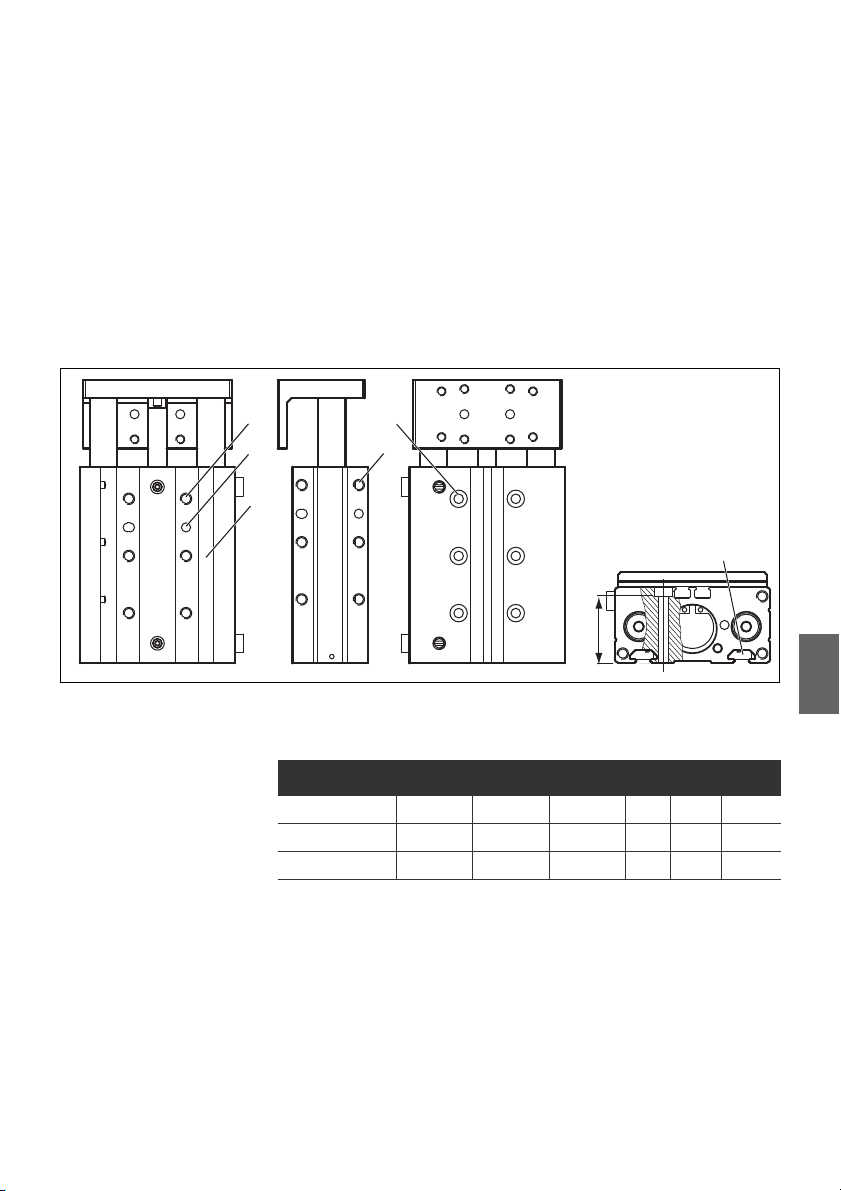

6.1.2 GPC-TL
Der Zylinder GPC-TL wird entweder mit Gewindebohrungen (A)
von unten oder mit Durchgangsbohrungen (D) von oben auf der
Oberfläche befestigt. Verwenden Sie bei einer seitlichen Montage
des Zylinders Gewindebohrungen (C). Falls erforderlich, setzen Sie
Führungsstifte in die entsprechenden Bohrungen (B).
Verwenden Sie die in der folgenden Tabelle aufgeführten
Schrauben. Alternativ können Sie Nutsteine (T) verwenden.
Abb. 4: Befestigungsbohrungen GPC-TL
00129074
T
A
BC
D
T
DD
Tabelle 6: Befestigungsbohrungen GPC-TL
Kolbengröße A B C DØDD1)
1) Dicke des Zylinders mit Senkschraubenkopf
T-Nut
12 mm M5 x 8 4 H7 x 4 M5 x 8 4,2 20 N6
16 mm M5 x 8 4 H7 x 4 M5 x 8 4,2 28,5 N6
20 mm M6 x 10 4 H7 x 4 M6 x 10 5,2 30,5 N6

Einbau
16 AVENTICS | GPC | R402003957–BDL–001–AB
6.1.3 GPC-E
Der Zylinder GPC-E wird entweder mit Gewindebohrungen (A) von
unten oder seitlich oder mit Durchgangsbohrungen (D) von oben
auf der Oberfläche befestigt. Falls erforderlich, setzen Sie
Führungsstifte in die entsprechenden Bohrungen (B).
Verwenden Sie die in der folgenden Tabelle aufgeführten
Schrauben. Alternativ können Sie Nutsteine (T) verwenden.
Abb. 5: Befestigungsbohrungen GPC-E
00129075
D2
D
T
A
B
D
T
DD
Tabelle 7: Befestigungsbohrungen GPC-E
Kolben-
größe A B D ØD2 ØDD1)
1) Dicke des Zylinders mit Senkschraubenkopf
T-Nut
12 mm M5 x 8 4 H7 x 4 4,2 7,6 20 N6
16 mm M5 x 8 4 H7 x 4 4,2 7,6 28,5 N6
20 mm M6 x 10 4 H7 x 4 5,2 9,5 30,5 N6

Einbau
AVENTICS | GPC | R402003957–BDL–001–AB 17
Deutsch

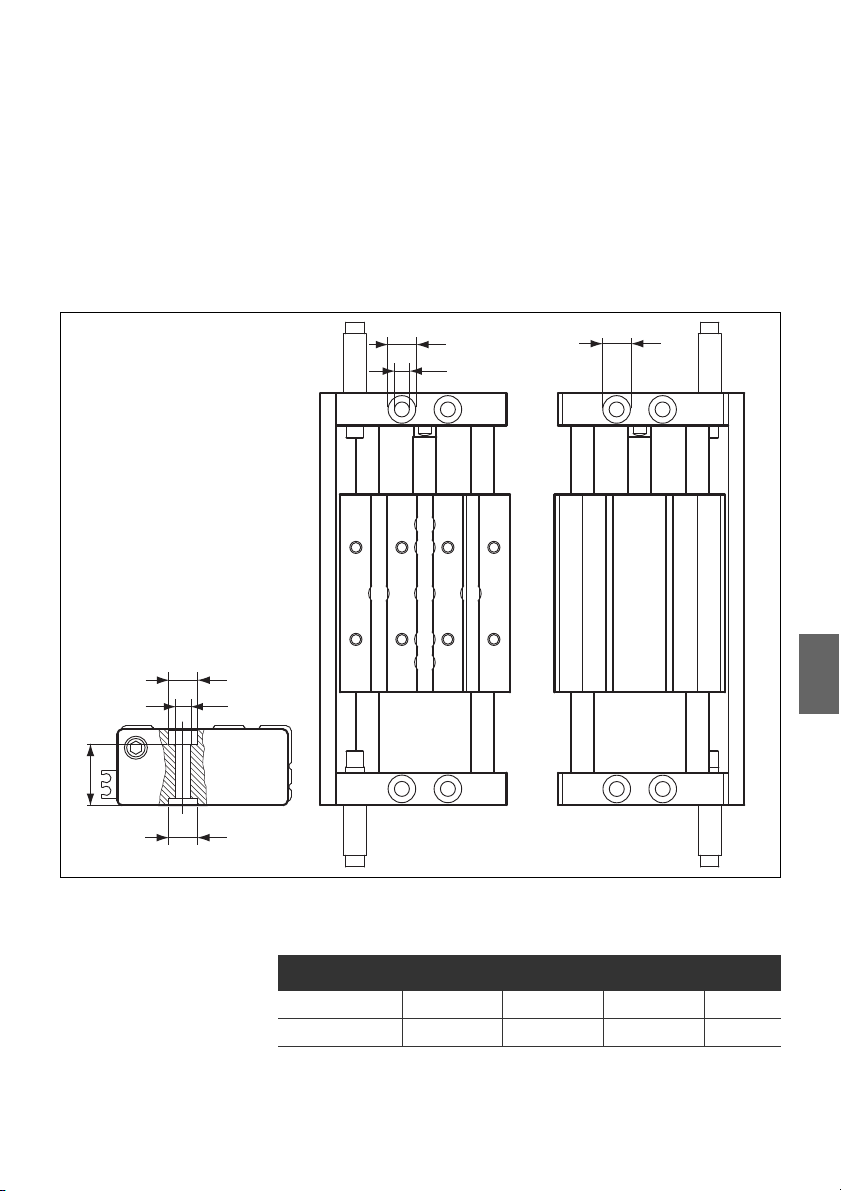

6.1.4 GPC-ST
Der Zylinder GPC-ST wird mit Durchgangsbohrungen (A) in den
Endplatten entweder von unten oder von oben auf der Oberfläche
befestigt.
Verwenden Sie die in der folgenden Tabelle aufgeführten
Schrauben.
Abb. 6: Befestigungsbohrungen GPC-ST
00129076
A2
A
A3
AA
A2
A
A3
Tabelle 8: Befestigungsbohrungen GPC-ST
Kolbengröße A ØA2 ØA3 Ø AA1)
1) Dicke der Endplatte mit Senkschraubenkopf
12 mm 5,5 10 9 H8 22,7
20 mm 6,5 12 12 H8 27,7

Einbau
18 AVENTICS | GPC | R402003957–BDL–001–AB
6.2 Zubehör einbauen
Zubehör kann separat bestellt werden und wird dann als
Einbauteil geliefert.

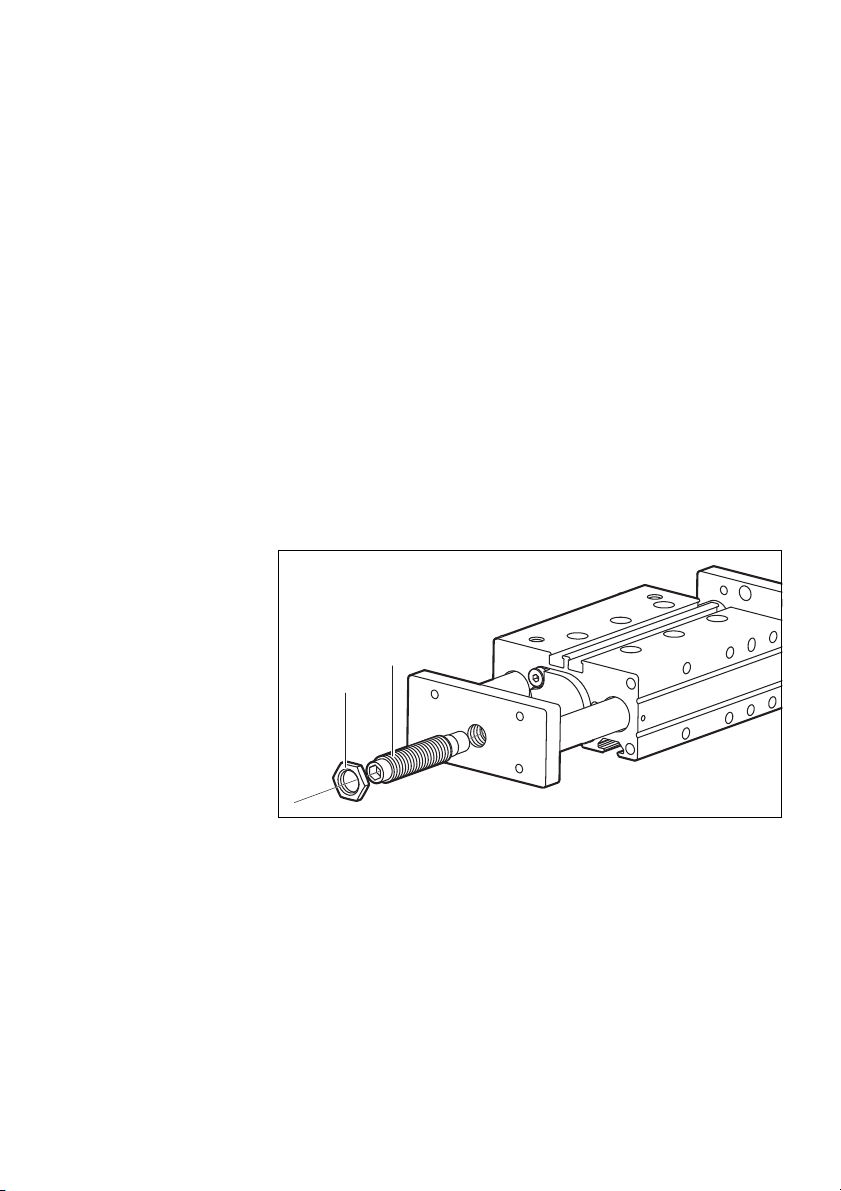

6.2.1 Stoßdämpfer einbauen und einstellen
Stoßdämpfer sind immer im Lieferumfang des GPC-ST (2 Stck.)
und des GPC-E (1 Stck.) enthalten.
1. Schrauben Sie den Stoßdämpfer (1) in die entsprechende
Bohrung.
2. Schrauben Sie die Befestigungsmutter (2) an der Außenseite
des Stoßdämpfers fest.
3. Stellen Sie, falls erforderlich, die Lage des Stoßdämpfers ein,
und fixieren Sie die Lage durch Anziehen der
Befestigungsmutter. Anzugsmoment 6 Nm.
Abb. 7: Stoßdämpfer einbauen
6.2.2 Bausatz für Hublängeneinstellung einbauen
Der Bausatz für die Hublängeneinstellung kann auf dem GPC-E
montiert werden, um die Hublänge auch für den Rückhub
einzustellen.
Der Bausatz besteht aus einem Stoßdämpfer und allen benötigten
Montageelementen.
1. Setzen Sie die beiden Führungsstifte (1) in die entsprechenden
Bohrungen an der Seite des Zylinders.
00129066
1
2
