AVG AVC-306CS3 Assembly instructions

Instructions d’installation et guide de l’usager
Installation Guide and User’s Manual
NOTE:
Installateur : Laisser ce guide au propriétaire. Propriétaire : conserver ce guide pour référence ultérieure.
Installer: Leave this guide with the homeowner. Homeowner: keep this guide for future reference.
IMPORTANT: Lire et conserver ces instructions Read and save these instructions.

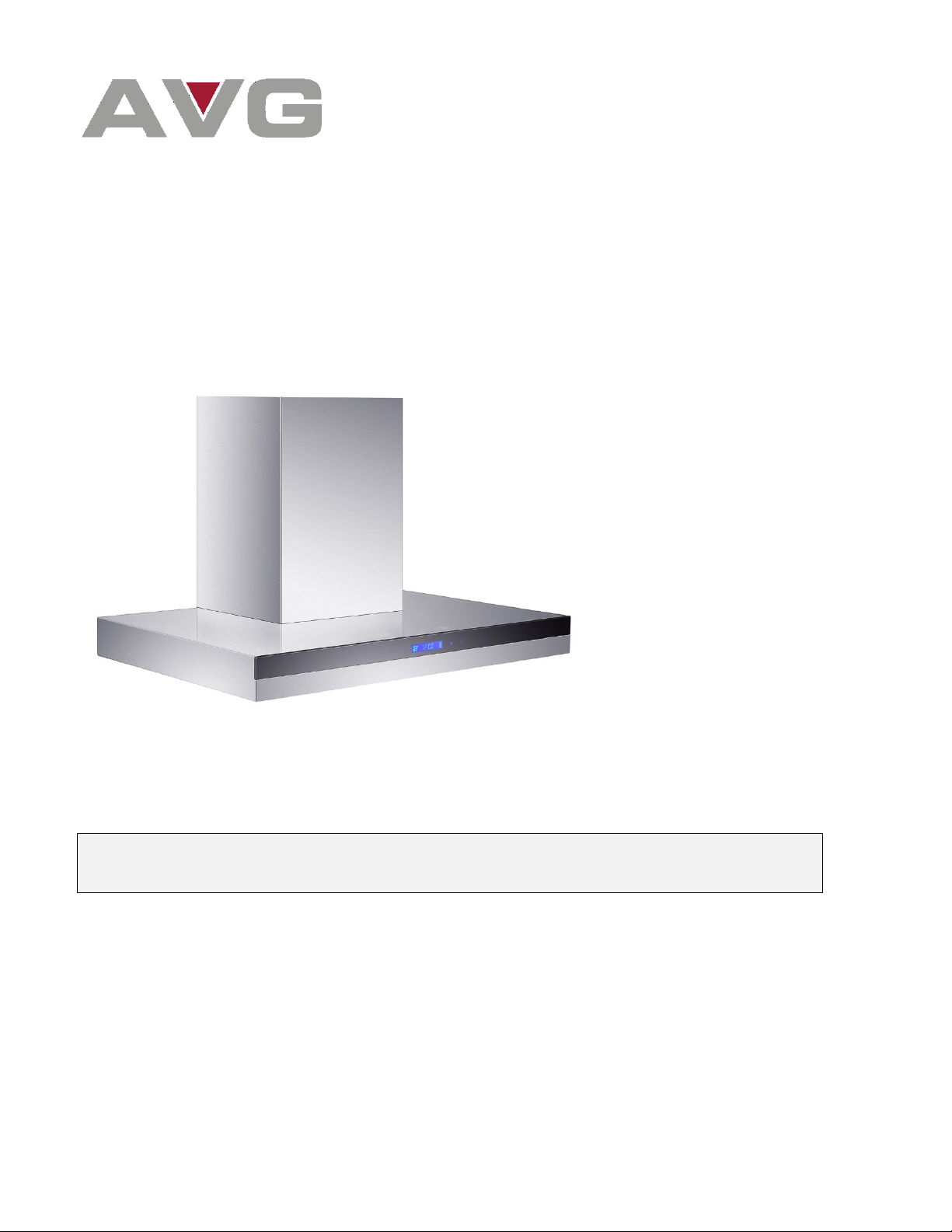

AVG Wall Mounted Range Hood
Hotte murale AVG
Model / Modèle: AVC-306CS3
26102020NP

TABLE DES MATIÈRES
1. MESURES DE SÉCURITÉ IMPORTANTES ....................................................................3-4
2. INSTRUCTIONS D’INSTALLATION …………………………………………………..…….. 5-10
3. MODE D’EMPLOI …...……………………………………………..………………................ 11
4. ENTRETIEN ………………………………………………………………………………….… 12-13
5. SERVICE ET GARANTIE ..……..……………………………………...……………………... 13

1. MESURES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT
Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières dangereuses ou
explosives.
ATTENTION
Cette hotte peut avoir des bords très tranchants ; veuillez porter des gants de protection lors de
l'installation, du nettoyage ou de l'entretien de l'appareil.
Cet appareil doit être installé par un technicien qualifié. Le fabricant décline toute responsabilité en cas
de défaut de se conformer aux normes de sécurité. Installez cette hotte en respectant toutes les
exigences spécifiées.
AVERTISSEMENT
Afin de réduire les risques d’incendie, d’électrocution ou de blessures corporelles suivez les directives
suivantes :
N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des questions,
contactez le manufacturier à l’adresse ou au numéro de téléphone indiqué dans la garantie.
Avant de réparer ou de nettoyer l’appareil, couper l’alimentation électrique en verrouillant le
panneau de distribution afin d’éviter sa remise en marche accidentelle. Si le panneau de
distribution ne peut être verrouillé, y fixer un avertissement en évidence, telle qu’une étiquette de
couleur vive.
Les travaux d’installation et de raccordement électrique doivent être effectués par une personne
qualifiée, conformément aux codes et aux standards de construction, incluant ceux concernant la
protection contre les incendies.
Une quantité d’air adéquate est requise afin d’assurer une bonne combustion et l’évacuation des gaz
par la cheminée (dans le cas des équipements alimentés au gaz) afin de prévenir les retours de
cheminée.
Conformez-vous aux instructions et aux standards de sécurité des manufacturiers d’équipement de
chauffage, tel qu’ils sont publiés par la National Fire Protection Association (NFPA) et l’American Society
for Heating Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi que les codes et standards
locaux.
Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors de la
découpe ou du perçage du mur ou du plafond.
Les ventilateurs avec conduits doivent toujours évacuer l’air vers l’extérieur.
Ne faites pas de modifications au câblage d'origine.
N'essayez pas de réparer ou de remplacer n'importe quelle partie de votre hotte, sauf s'il est
spécifiquement recommandé dans ce manuel.
Toutes les autres réparations devraient être effectuées par un technicien qualifié.
3

1. MESURES DE SÉCURITÉ IMPORTANTES (SUITE)
AVERTISSEMENT
Afin de réduire les risques d’incendie, assurez-vous d’évacuer l’air à l’extérieur. Ne pas évacuer l’air
dans des espaces restreints comme l’intérieur des murs, du plafond, dans le grenier, faux plafond ou le
garage.
Dispositif automatique - pour réduire les risques de blessures, débrancher l’appareil avant d’effectuer
l'entretien.
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS DE MÉTAL.
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE:
Toujours mettre la hotte en marche lorsque vous cuisinez.
Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu vif.
Les débordements engendrent de la fumée et des déversements graisseux pouvant
s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.
Il est essentiel d’avoir la hotte en marche EN TOUT TEMPS lorsque vous cuisinez à feu vif
ou que vous cuisinez des mets flambés (par ex.: Crêpes Suzette, cerises jubilées, steaks au
poivre flambés, etc.).
Nettoyez régulièrement la (les) roue(s) du ventilateur. Ne pas laisser la graisse s’accumuler
sur le ventilateur, les filtres ou les conduits d’évacuation.
Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d’ustensiles
appropriés à la dimension de la surface chauffante.
AVERTISSEMENT
AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS D’UN FEU DE CUISINIÈRE, SUIVEZ CES
DIRECTIVES:
Étouffez les flammes avec un couvercle hermétique, une tôle à biscuits ou un plateau
métallique et ensuite, éteindre le brûleur.
Si les flammes ne s’éteignent pas immédiatement, ÉVACUEZ LES LIEUX ET APPELEZ LES
POMPIERS.
Ne prenez jamais une casserole en flamme dans vos mains. Vous pourriez vous brûler.
N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette mouillée, cela pourrait
occasionner une violente explosion de vapeur.
N’utilisez un extincteur QUE DANS LE CAS OÙ :
a) Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous en connaissez le
fonctionnement.
b) L’incendie est petit et limité à l’endroit où il a débuté.
c) Les pompiers ont été avisés.
d) Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.
4

2. INSTRUCTIONS D’INSTALLATION
OUTILS NÉCESSAIRES POUR INSTALLER LA HOTTE
Tournevis Philips (tête étoilée)
Marteau et tournevis à tête plate
Pinces
Ciseaux à métal
Ciseaux (pour couper du ruban adhésif)
Ruban pour conduit de métal
Marqueur ou crayon
Niveau
Ruban à mesurer
AVANT D'INSTALLER LA HOTTE
Pour un échappement d'air plus efficace, nous recommandons une installation le plus
rectiligne possible et d'utiliser aussi peu de coudes que possible.
Évacuez l'air vers l'extérieur seulement. Ne pas évacuer l’air dans des espaces restreints
comme l’intérieur des murs, plafond, grenier, faux plafond ou garage.
À cause du poids et de la dimension de la hotte, deux ou plusieurs personnes sont
nécessaires pour déplacer et installer la hotte de façon sécuritaire.
Retirez la hotte de son emballage et déposez-la sur une surface plane pour l'assemblage.
AVERTISSEMENT
CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LA TERRE :
Cette hotte doit être branchée dans une prise de courant à 3 brins, 120V/60Hz, correctement
installée et mise à la terre.
Si l'alimentation électrique ne répond pas aux exigences, consultez un électricien avant de
continuer.
Le câblage électrique doit être le plus près possible de l'emplacement d'installation, dans le
plafond ou le mur arrière.
La hotte doit être raccordée au câblage électrique de la maison conformément aux normes
et codes locaux.
MUR ENCADRANT UN APPUI SUFFISANT
CETTE HOTTE EST LOURDE. UNE STRUCTURE ET UN SUPPORT ADÉQUATS DOIVENT ÊTRE PRÉVUS POUR
TOUS LES TYPES D’INSTALLATION. EN CAS DE MONTAGE SUR CLOISON SÈCHE (GYPSE), LA HOTTE DOIT
ÊTRE SÉCURISÉE PAR DES SOLIVES VERTICALES (EN BOIS) DANS LE MUR OU PAR UN SUPPORT
HORIZONTAL.
5

2. INSTRUCTIONS D’INSTALLATION (SUITE)
PRÉPARATION
Pour une utilisation à l’intérieur seulement.
Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières
dangereuses ou explosives.
Pour une meilleure évacuation des odeurs de cuisson, la distance minimale recommandée au-dessus
de la surface de cuisson est de 28" pour une surface électrique et de 30" pour une surface au gaz. les
instructions de montage de la surface de cuisson au gaz spécifient une distance plus grande, cela doit
être pris en compte.

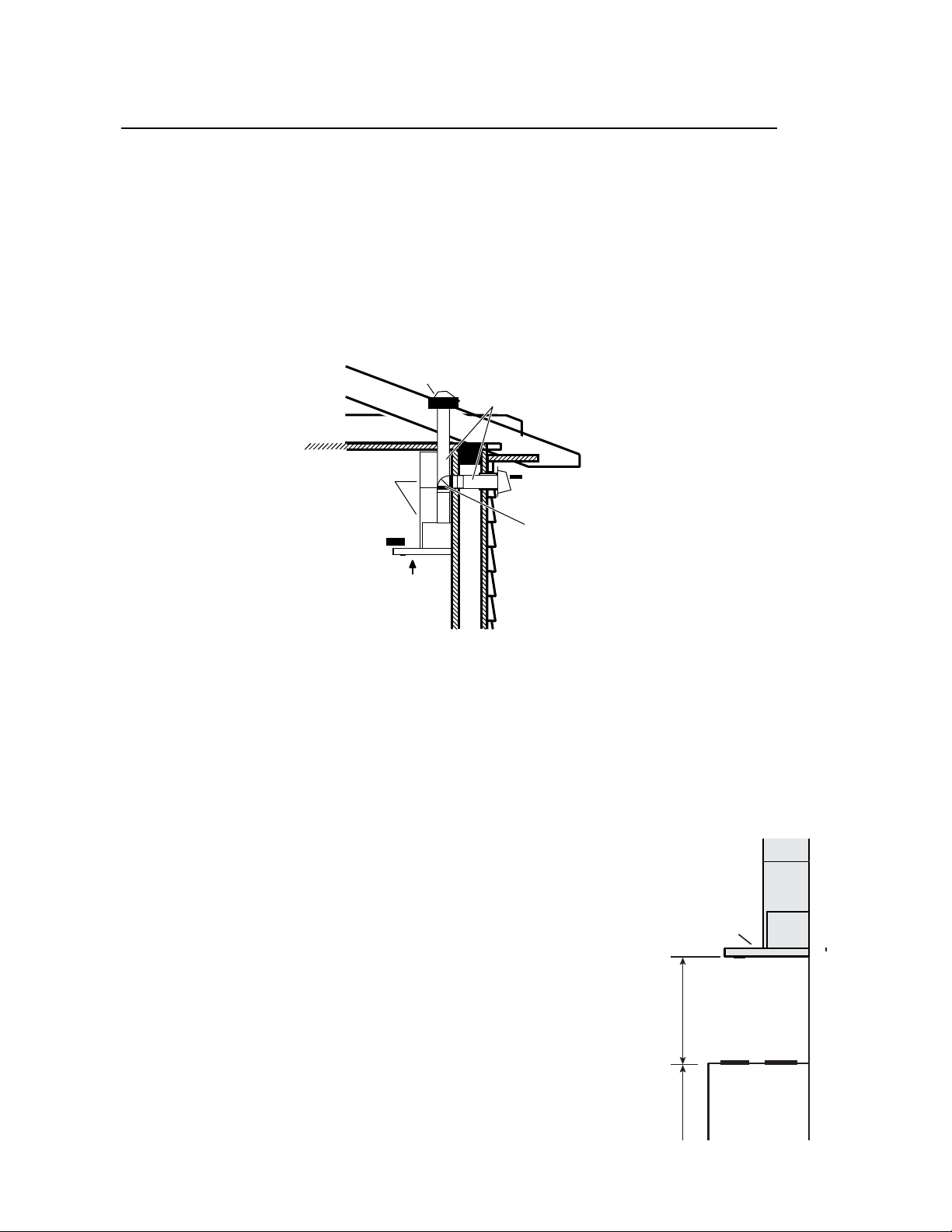

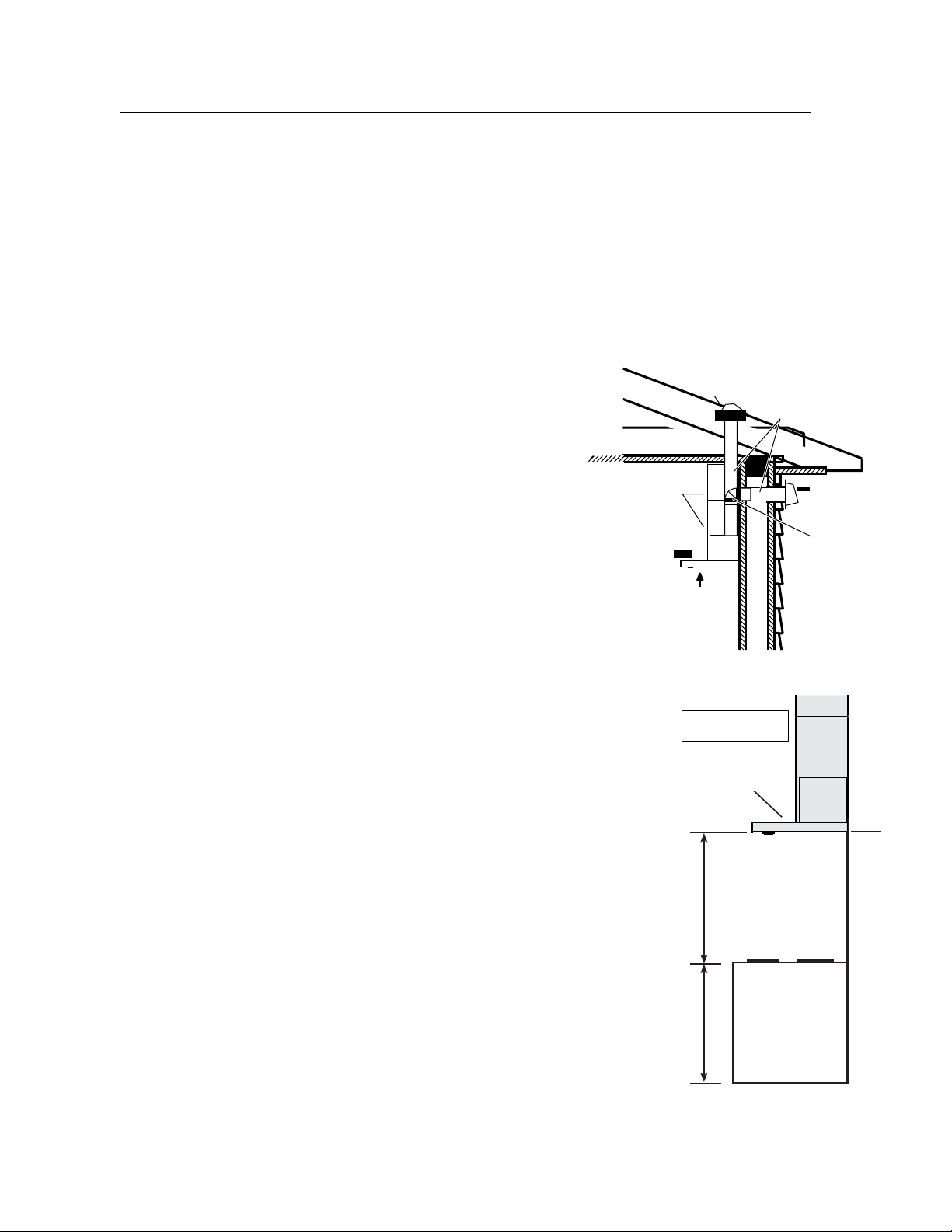

CAPUCHON DE TOIT (installation verticale)
Déterminez l'emplacement exact de la hotte. Marquez l'emplacement. Trouvez l'axe central en ligne
avec la surface de cuisson. Utilisez un niveau pour tracer une ligne droite verticale sur le mur.
Planifiez le circuit d'évacuation vers l'extérieur. Planifiez le parcours le plus court et le plus rectiligne
possible et utilisez aussi peu de coudes que possible. Assurez-vous que le premier conduit est d'au
moins 12'' avant de le rediriger. Trop de coudes et de transitions réduiront la performance de la hotte.
Des conduits plus grands peuvent être nécessaires lors d’une canalisation plus longue.
Installez un capuchon de toit ou de mur. Reliez le conduit de métal au capuchon, puis acheminez le
conduit jusqu’à l’emplacement de la hotte. Scellez les joints avec du ruban pour conduit métallique de
deux (2) pouces de largeur.
SCHÉMA D'INSTALLATION
Pour les plafonds de 8', la distance de la hotte au-dessus d'une surface
de cuisson électrique ne doit pas être inférieure à 28" et pas moins de
30" pour une surface de cuisson au gaz.
Pour les plafonds de 9' ou plus (si votre modèle le permet), la distance
minimale de la hotte ne doit pas être moins de 30'', peu importe le type
de surface de cuisson.
CONDUIT ROND DE 6’’
CHEMINÉE DECORATIVE
CAPUCHON MURAL (Installation horizontale)
COUDE ROND DE 6’’
HOTTE
DÉGAGEMENT :
28" POUR UNE
SURFACE DE CUISSON
ÉLECTRIQUE
30" POUR UNE
SURFACE DE CUISSON
AU GAZ
HAUTEUR
STANDARD
D’UNE
CUISINIÈRE OU
D’UNE ARMOIRE
INFÉRIURE EST
DE 36’’
HOTTE
6

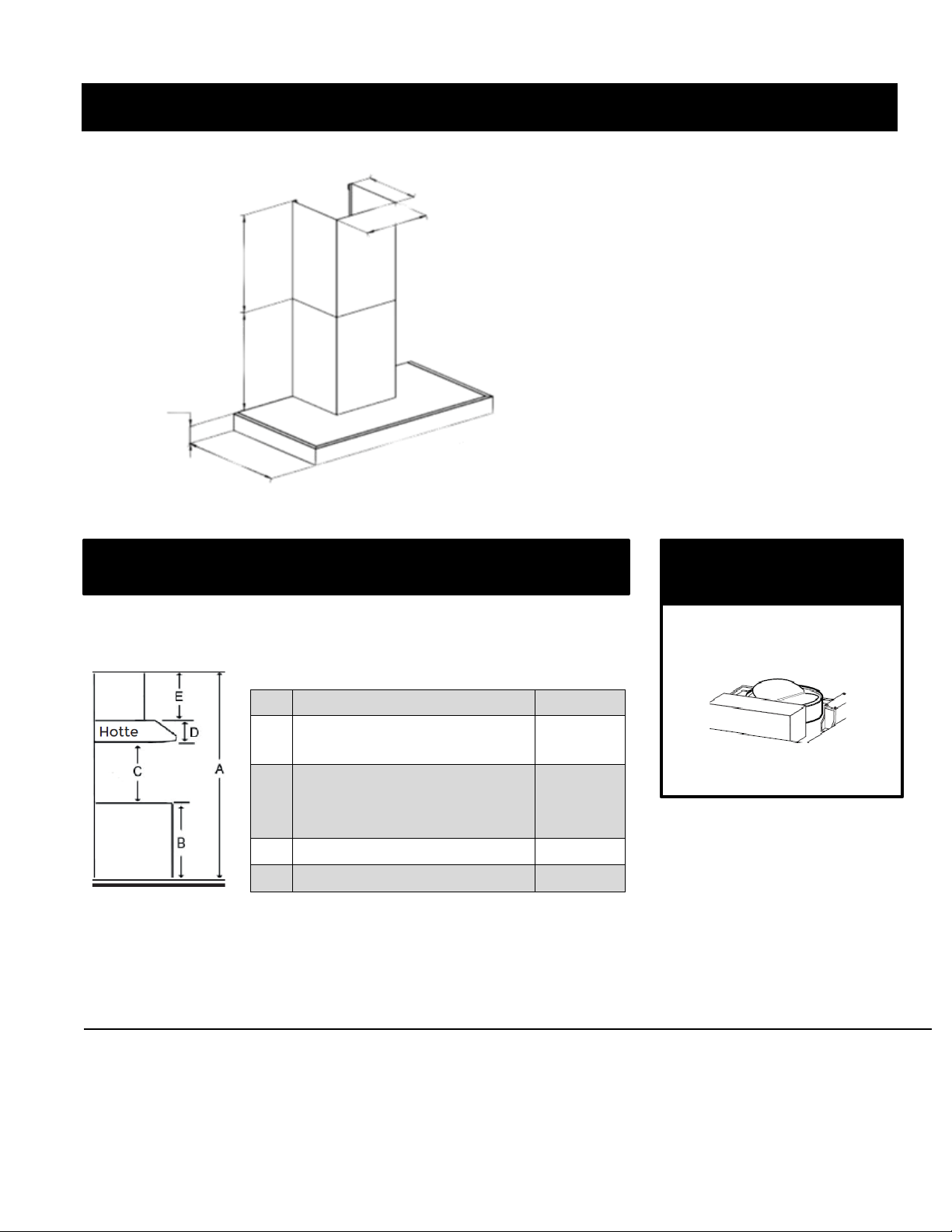

Dimensions
Les renseignements que cette fiche contient sont fondés sur des sources que nous croyons fiables, mais nous ne pouvons
les garantir et ils peuvent par ailleurs être incomplets et/ou changer sans préavis.
A
Hauteur du plancher au plafond
Variable
B
Hauteur du plancher au comptoir
(standard)
36’’
C
Hauteur recommandée entre la
surface de cuisson et le dessous de
la hotte
28’’ à 30’’
D
Hauteur de la hotte
2 ¾’’
E
Hauteur de la cheminée
2x 19 ¾’’
7
Installation
Sortie
Haut 6’’ rond
19.3/4’’
19.3/4’’
29 ½ ‘’
19 ¾’’
2 ¾’’
AVC-306CS3

2. INSTRUCTIONS D’INSTALLATION (SUITE)
INSTALLATION ÉLECTRIQUE
AVERTISSEMENT
LE RACCORDEMENT ÉLECTRIQUE DOIT ÊTRE EFFECTUÉ PAR DU PERSONNEL QUALIFIÉ EN RESPECTANT
LES NORMES ET RÈGLEMENTS EN VIGUEUR. CET APPAREIL DOIT ÊTRE RELIÉ À UNE MISE À LA TERRE.
AVANT D’EFFECTUER LE BRANCHEMENT, COUPEZ L’ALIMENTATION ÉLECTRIQUE DEPUIS LE TABLEAU DE
DISTRIBUTION PRINCIPAL.
UN MAUVAIS BRANCHEMENT PEUT ENTRAÎNER UN RISQUE D’ÉLECTROCUTION. CONSULTEZ UN
ÉLECTRICIEN SI LES INSTRUCTIONS DE MISE À LA TERRE NE SONT PAS TOUT À FAIT COMPRÉHENSIBLES
OU SI UN DOUTE PERSISTE QUANT À SAVOIR SI L’APPAREIL EST CORRECTEMENT RELIÉ À LA TERRE. NE
PAS UTILISER DE RALLONGE ÉLECTRIQUE. SI LE CORDON D’ALIMENTATION EST TROP COURT, DEMANDEZ
À UN ÉLECTRICIEN D’INSTALLER UNE PRISE DE COURANT PRÈS DE L’APPAREIL.
Risque de choc électrique. Cet appareil doit être relié à une mise à la terre.
En cas de court-circuit électrique, la mise à la terre réduit le risque d’électrocution en fournissant
un câble d’évacuation du courant. Cet appareil est muni d’un cordon d’alimentation avec une fiche
à 3 brins. La fiche doit être branchée dans une prise de courant correctement installée et mise à la
terre.
Une alimentation électrique de 110-120 volts, 60 Hz, Ca, protégée par fusible sur un circuit séparé
de 15 ampères fusionné aux deux extrémités de la ligne est requise pour l’installation de ce produit.
N’effectuer pas de mise à la terre sur une canalisation de gaz.
La hotte doit être raccordée directement à la boîte de déconnexion (ou disjoncteur) à fusible par
un câble de cuivre sous gaine blindé ou non métallique flexible. Un réducteur de tension U.L. - ou
C.S.A. - doit être installé à chaque extrémité du câble d'alimentation.
N'utilisez pas de rallonge électrique ou d'adaptateur de prise pour brancher cet appareil.
Placez la prise de courant électrique dans l'espace couvert par la cheminée décorative.
Installez la prise de sorte à ce que le cordon d'alimentation ne gêne pas le conduit rond.
Assurez-vous également que le cordon n'interfère pas avec l’emplacement de fixation du support
de montage ou avec la cheminée décorative (là où la cheminée touche le mur).
8

2. INSTRUCTIONS D’INSTALLATION (SUITE)
INSTALLATION DU SUPPORT DE MONTAGE DE LA HOTTE
AVERTISSEMENT
VEILLEZ À NE PAS ENDOMMAGER LE CÂBLAGE ÉLECTRIQUE OU D’AUTRES ÉQUIPEMENTS NON
APPARENTS LORS DE LA DÉCOUPE OU DU PERÇAGE DU MUR OU DU PLAFOND. LORS DE LA
CONSTRUCTION DE LA CHARPENTE, TOUJOURS SUIVRE LES CODES ET STANDARDS DE
CONSTRUCTION EN VIGUEUR.
Vous devez construire un cadre mural en bois encastré entre les montants de la surface.
Veuillez vous assurer que :
a) Le cadre est bien centré au-dessus de l’emplacement prévu et qu’il est suffisamment
solide pour supporter le poids de la hotte.
b) La hauteur du cadre permettra au support de montage d’y être bien fixé. Respectez les
dimensions indiquées.
Après la finition du mur, centrez et mettez au niveau le support de montage de la hotte, puis le
fixez au cadre mural à l’aide de trois (3) vis de montage n° 8 x 1½ po fournies. Serrez les vis
entièrement.
IMPORTANT
Assurez-vous que les emplacements des trous sont au niveau et correctement centrés par
rapport à l'axe central vertical.
AVERTISSEMENT : Deux (2) personnes sont nécessaires pour lever et positionner la hotte.

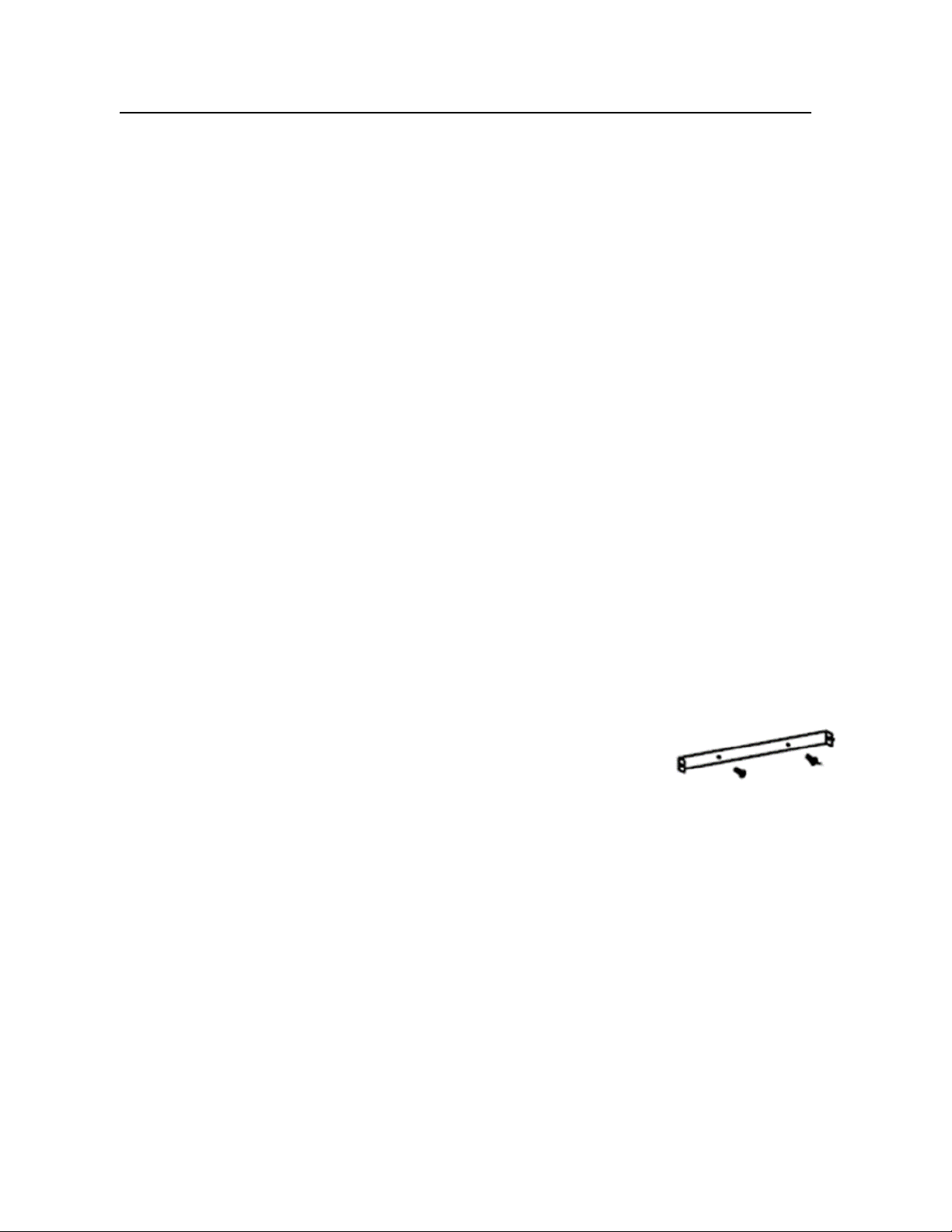

INSTALLATION DU SUPPORT DE MONTAGE DE LA CHEMINÉE DÉCORATIVE SUPÉRIEURE
Centrez le support de montage au-dessus de l’emplacement
prévu puis l’installer contre le plafond.
S’assurer que les fentes du support de montage soient
positionnées vers le bas.
Utilisez le support de montage comme gabarit pour noter la
position des vis.
Percez deux trous à l’aide d’une mèche de 5/16 po. Insérez les ancrages dans les trous percés
(un pour chaque trou).
Fixez le support de montage de la cheminée décorative au mur à l’aide de deux (2) vis n° 8 x 1½
po. S’assurer que le support est bien appuyé contre le mur.
AVERTISSEMENT
SOYEZ PRUDENTS LORS DE L’INSTALLATION DE LA CHEMINÉE DÉCORATIVE ET DE LA HOTTE. IL POURRAIT Y AVOIR
DES ARÊTES VIVES. NOUS SUGGÉRONS DE PORTER DES GANTS DE PROTECTION.
ATTENTION
À CE STADE-CI, NE PAS RETIRER LE FILM PROTECTEUR DE PLASTIQUE RECOUVRANT LA CHEMINÉE DÉCORATIVE
(SUPÉRIEUR ET INFÉRIEUR) ET LA HOTTE.
9

2. INSTRUCTIONS D’INSTALLATION (SUITE)
INSTALLATION DE LA HOTTE
Installez l’adaptateur/ le clapet de 6’’ rond sur le dessus de la hotte à l’aide de quatre (4) vis de
montage n° 8 x 7/16 po.
Alignez la hotte et la centrer au-dessus de son support de montage. Abaissez doucement la
hotte jusqu’à ce qu’elle s’accroche au support.
Une fois la hotte en place, percez à travers les deux (2) trous (situés au dos de la hotte) (voir
Fig. 2) à l’aide d’une mèche de 5/16’’.
Insérez les ancrages fournis dans les trous percés (un pour chaque). Insérez les deux (2) vis de
montage n° 8 x 1¼ po dans les deux (2) rondelles d’arrêt, puis les visser dans les ancrages.
S’assurer que la hotte est centrée et au niveau. Serrez complètement toutes les vis.
Retirez le film protecteur de plastique recouvrant la cheminée décorative inférieure.
Si possible (lorsque l’espace le permet), assemblez le support de montage de la cheminée
décorative supérieure à celui-ci à l’aide de deux (2) vis de montage n° 8 x 7/16 po en vous
assurant que les fentes soient placées vers le haut (voir Fig. 3).
Placez avec soin (déposer, ne pas glisser) les deux cheminées sur le dessus la hotte.
NOTE: Remontez légèrement le conduit supérieur afin d’éviter de l’endommager.
Glissez un conduit de 6’’ rond en métal par-dessus l’adaptateur/le clapet (voir Fig. 2). Scellez
hermétiquement le joint à l’aide de ruban adhésif de métal.
Branchez le cordon d’alimentation de la hotte dans la prise.
Soulevez la cheminée supérieure jusqu’au niveau de son support de montage. Cette dernière
doit être à l’intérieur du conduit.
Fixez la cheminée supérieure au support à l’aide de deux (2) vis de montage n° 8 x 7/16 po.
Retirez le film protecteur de plastique recouvrant la cheminée décorative supérieure et la hotte.
Note: Cette image est pour référence seulement.
Votre unité peut différer de celle représentée
dans ce diagramme..
CLAPET
CLAPET
Support pour
cheminée
supérieure
Fig.3
10

3. MODE D’EMPLOI
COMMANDES TACTILES
TOUCHE MINUTEUR/MISE EN MARCHE (K1)
Appuyez une fois sur la touche de minuterie / mise en marche (K1) pour démarrer le système.
Appuyez sur la touche «+» (K4) pour activer la hotte, appuyez de nouveau sur la minuterie (K1) et
démarrez le minuteur à délai d’arrêt. Utilisez la touche "+" (K4) et la touche "-" (K3) pour régler
la période du minuteur à délai d’arrêt (1 à 10 minutes). Une fois le temps programmé terminé, la
hotte s'éteint automatiquement. Si vous devez l'arrêter avant que le temps ne s'écoule, appuyez
à nouveau sur la minuterie (K1).
INDICATEUR DE VITESSE DU VENTILATEUR (K3 & K4)
La touche «+» (K4) permet de régler le ventilateur sur quatre (4) vitesses: du plus bas au plus fort. La
touche "-" (K3) va du plus fort au plus bas. Appuyez une fois sur l'horloge / minuterie (K1) pour allumer
l'écran LCD et utilisez la touche "-" (K) 3 pour diminuer et la touche"+" (K4) pour augmenter la vitesse
jusqu'à atteindre la vitesse désirée.
• Vitesse basse: utilisée pour la friture légère / mijoter.
• Vitesse moyenne: utilisées pour la friture moyenne / cuisson au wok / ébullition.
• Vitesse élevée: utilisée pour forte ébullition /griller / friture intense / cuisson au wok.
ADJUSTER LE RÉGLAGE DE LA MINUTERIE
Cette touche est utilisée pour régler l'heure qui est affichée dans un cycle de 24 heures. Pour régler la
minuterie, appuyez sur la touche de la minuterie (K1) pendant quatre (4) secondes. Les deux premiers
chiffres clignoteront. Utilisez la touche "-" (K3) pour diminuer et la touche "+" (K4) pour augmenter.
Appuyez de nouveau sur la touche du minuteur à délai (K1) et les deux derniers chiffres clignotent. Utilisez
la touche "-" (K3) pour diminuer et la touche "+" (K4) pour augmenter. Appuyez de nouveau sur la touche
du minuteur à délai (K1) pour confirmer et quittez le mode de réglage de l'heure ou attendez cinq (5)
secondes et il se s’arrêtera automatiquement.
AJUSTER LA LUMIÈRE
Appuyez une fois sur la touche ‘Lumière’ (K2) pour allumer les lumières et une fois de plus pour les éteindre.
11

4.ENTRETIEN
Un entretien régulier aidera à préserver l'apparence et la fonctionnalité de la hotte. Nettoyez la hotte, les
surfaces et les filtres régulièrement.
AVERTISSEMENT
NE JAMAIS METTRE VOTRE MAIN DANS L'AIRE ABRITANT LE VENTILATEUR.
NETTOYAGE DES SURFACES EXTÉRIEURES
Un entretien régulier aidera à préserver l'apparence de la hotte. Nettoyez les surfaces extérieures
périodiquement avec de l'eau tiède savonneuse et un chiffon de coton. Ne pas utiliser pas de détergents
corrosifs ni abrasifs car ceux-ci pourraient endommager la surface en acier inoxydable. Pour les dépôts de
saleté ou de graisse plus importants, utilisez un liquide dégraisseur. Pour nettoyer la surface de la hotte,
utilisez un nettoyant pour acier inoxydable. Évitez tout produit de nettoyage sur ou dans le panneau de
contrôle.
ATTENTION: Utilisez un chiffon doux pour essuyer la solution nettoyante et frottez légèrement toutes les
taches tenaces. Toujours frotter légèrement avec un chiffon de coton et dans le sens du grain. Ne pas
laisser de dépôts s'accumuler sur la hotte, ils pourraient adhérer à la surface et la faire rouiller. Ne pas
utiliser de laine d'acier ou encore de brosse en acier.
Ne pas laisser de solutions salines, de désinfectants ou d’agents de blanchiment en contact avec l'acier
inoxydable. Plusieurs de ces composés contiennent des produits chimiques qui peuvent être dangereux.
Dans le cas échéant, rincez à l'eau après l'exposition et essuyez avec un chiffon propre.
NETTOYER LES FILTRES
Les filtres à graisses doivent être nettoyés après chaque période d’usage de 30 heures ou une fois par
mois. Pour les retirer, poussez sur le loquet de métal et le désengager de la hotte. Basculez le filtre vers
le bas, puis retirer. Pour le nettoyage des filtres, utilisez une solution d’eau chaude additionnée de
détergent doux. Les laisser sécher, puis les réinstaller. NE PAS laver au lave-vaisselle car ceci pourra
endommager le fini.
REMPLACEMENT DES FILTRES
Si les filtres sont endommagés en raison d’une utilisation prolongée, contactez votre fournisseur de pièces
pour obtenir des filtres de remplacement. Remarque: Remplacez aussi les filtres endommagés, percés
ou tordus.
NETTOYAGE DE L’ACIER INOXYDABLE
Laver régulièrement les surfaces à l’aide d’un chiffon ou linge propre imbibé d’eau tiède et de savon doux
ou de détergent liquide à vaisselle. Toujours nettoyer dans le sens du polissage. Toujours bien rincer avec
de l’eau claire (2 à 3 fois) et essuyer complètement. Un nettoyant domestique conçu spécialement pour
l’acier inoxydable peut aussi être utilisé.
12

4. ENTRETIEN (suite)
REMPLACEMENT DES LUMIERES DEL
Coupez l’alimentation de la hotte et attendre le refroidissement de la lampe DEL. Pour éviter
d’endommager ou de réduire la longévité de l’ampoule neuve, ne pas toucher l’ampoule avec les doigts nus.
Remplacez l’ampoule en la manipulant avec un mouchoir de papier ou des gants de coton.
Si les nouvelles lampes ne fonctionnent pas, vérifiez que chaque lampe soit correctement insérée dans sa
douille avant de demander l’intervention d’un agent de service.
ATTENTION: Les lampes DEL ne peuvent être remplacées que par de nouvelles lampes DEL. La puissance
de la lampe doit être égale à celle déjà utilisée. Assurez-vous que tous les interrupteurs de commande
sont éteints et que la hotte est débranchée ou que le disjoncteur est hors tension.

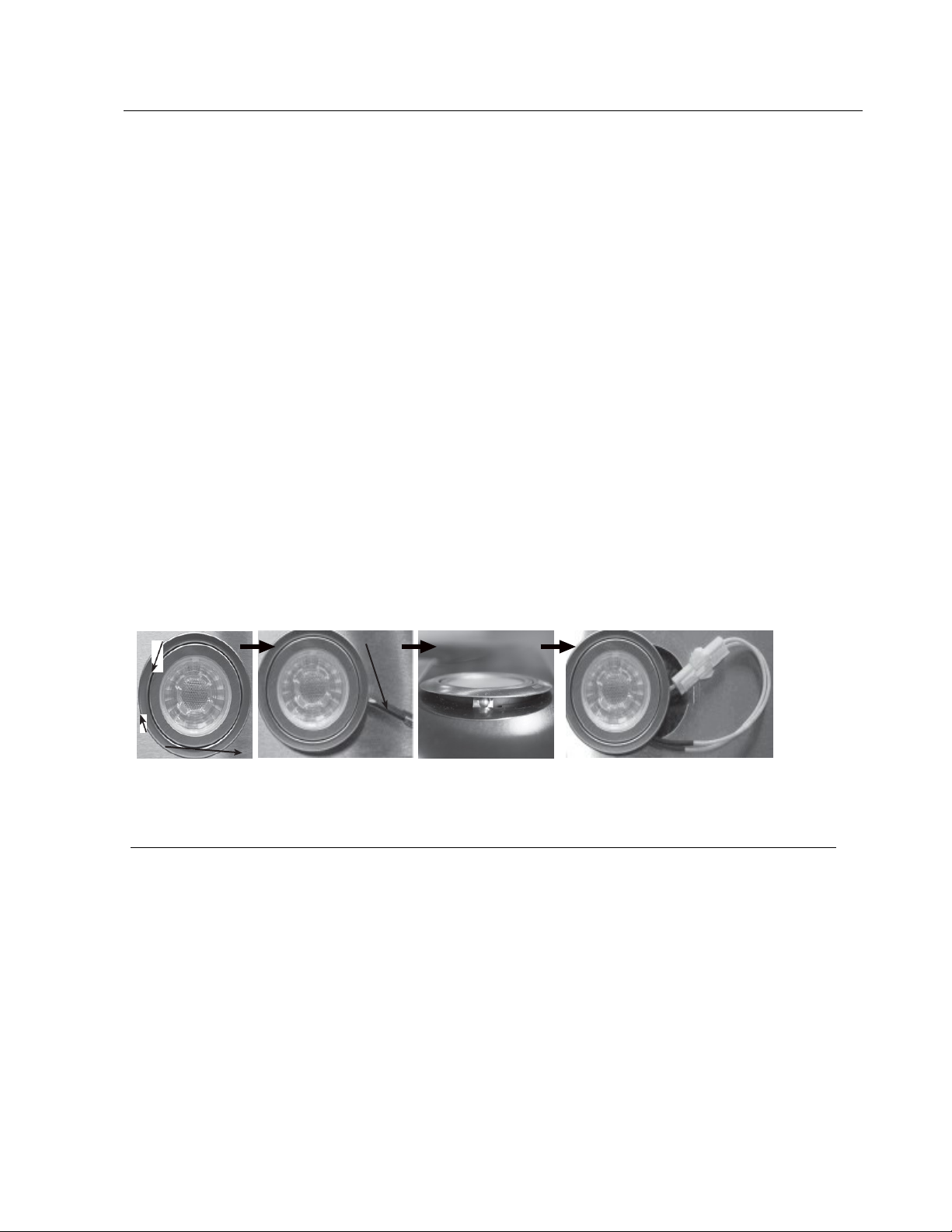

Étapes à suivre:
• Cette hotte utilise une lampe au DEL: 3W Max 12V
• Assurez-vous que la hotte est débranchée ou éteignez le disjoncteur et que les lumières sont froides
au toucher .
• Placez un tournevis à tête plate entre le boîtier de la lumière et la hotte, soulevez délicatement le
boîtier de la lumière et recherchez l’attache métallique .
• Pressez sur l’attache métallique et retirez la lumière. Débranchez le câble d'alimentation et jetez la
lumière usagée .
• Inversez les étapes pour installer une nouvelle lumière au DEL. Allumez le disjoncteur et la hotte pour
tester le fonctionnement .
5. SERVICE ET GARANTIE
MEUBLES RD garantit cette hotte contre tout défaut de fabrication pour une période d’un (1) an au niveau
des matières premières et de la main-d’œuvre à partir de la date d’achat originale. Veuillez-vous référer
à votre détaillant pour honorer votre garantie.
Cette garantie à domicile limitée ne s’applique pas en cas de mauvaise installation ou utilisation, de
négligence, d’incendie ou autres causes extérieures, d’altérations, réparation non conforme ou encore d’un
usage commercial.
Boitier
Insérer le tournevis à
tête plate
Câble
d’alimentation
Hotte
Attache métallique
13

TABLE OF CONTENTS
1. IMPORTANT SAFETY PRECAUTIONS ............................................................................15-18
2. INSTALLATION INSTRUCTIONS ………………………………………………………………………………… 19-22
3. OPERATING THE HOOD …………………………………………………………………………………………….. 23
4. MAINTENANCE ………………………………………………………………………………………………………….24-25
5. SERVICE AND WARRANTY ………………………………………………………………………………….…..…25

1. IMPORTANT SAFETY PRECAUTIONS
READ AND SAVE THESE INSTRUCTIONS
CAUTION
For residential use only. Do not use to exhaust hazardous or explosive materials and/or vapors.
CAUTION
Range hood may have very sharp edges; please wear protective gloves when installing, cleaning or
servicing the unit.
This appliance must be installed by a qualified technician. The manufacturer declines all responsibility
in case of failure to adhere to safety standards. Install this hood in accordance with all the specified
requirements.
WARNING
To reduce the risk of fire, electric shock, or injury to persons, observe the following:
Use this unit only in the manner intended by the manufacturer. If you have any questions, contact
the manufacturer.
Before servicing or cleaning the unit, switch power off at the service panel and lock the service
disconnecting means to prevent power from being switched on accidentally. If the service
disconnecting means cannot be locked, securely fasten a noticeable warning device, such as a tag,
to the service panel.
Installation work and electrical wiring must be done by qualified person(s) in accordance with all
applicable codes & standards, including Fire-rated construction.
Sufficient air is needed for proper combustion and exhausting of gases through the chimney
(chimney) of fuel burning equipment to prevent back-drafting.
Follow the heating equipment manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA), the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.
When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden
utilities.
Ducted fans must always be vented to the outdoors.
Do not make alterations to the original wiring.
Do not attempt to repair or replace any part of your hood unless it is specifically recommended in
this manual.
All other servicing should be referred to a qualified technician.
15

1. IMPORTANT SAFETY PRECAUTIONS (continued)
CAUTION
To reduce risk of fire and to properly exhaust air, be sure to duct air outside - do not vent exhaust
air into spaces within walls, ceilings, attics, crawl spaces, or garages.
Automatically operated device - to reduce risk of injury disconnect from power supply before
servicing.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY RIGID METAL DUCTWORK.
WARNING
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
Never leave a range unattended.
Boil-overs cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or
medium setting.
Always turn hood ON AT ALL TIMES when cooking at high heat or when flambéing food (i.e.
Crepes Suzette, Cherries Jubilee, Flambés, etc.).
Clean the unit’s surfaces frequently. Grease can accumulate on fan or filters.
Use proper pan size. Always use cookware appropriate for the size of the surface element.
WARNING: TO REDUCE THE RISK OF INJURY TO PERSONS, IN THE EVENT OF A COOKTOP
GREASE FIRE, OBSERVE THE FOLLOWING GUIDELINES:
Smother flames with a close-fitting lid, cookie sheet or metal tray and then turn off the burner.
If the flames do not go out immediately, EVACUATE THE PREMISES AND CALL THE FIRE
DEPARTMENT.
Never pick up a flaming pan - you may BURN YOURSELF.
DO NOT USE WATER - including wet dishcloths or towels –as this will result in a violent steam
explosion.
Use an extinguisher ONLY if:
a) You know you have a class ABC extinguisher, and you already know how to operate it.
b) The fire is small and contained in the area where it started.
c) The fire department has been called.
d) You can fight the fire with your back to an exit.
16

2. INSTALLATION INSTRUCTIONS
TOOLS NEEDED TO INSTALL THE RANGE HOOD
Philips screwdriver
Hammer and flat blade screwdriver
Sheet metal sheers
Pair of pliers
Scissors (to cut duct tape)
Duct tape
Marker or pencil
Level
Measuring tape
BEFORE INSTALLING THE HOOD
For the most efficient airflow exhaust use a straight run or as few elbows as possible.
Vent unit to the outside only.
Two people are required for installation.
Remove the range hood from the carton packaging and place on a flat surface for assembly.
ELECTRIC REQUIREMENTS
CAUTION: THIS APPLIANCE SHOULD BE PROPERLY GROUNDED.
This hood must be power supplied 120 V, 60 Hz, and connected to an individual, properly grounded
circuit (3-prong outlet).
If the electrical supply does not meet above requirements, call a licensed electrician before
proceeding.
Route house wiring as close as possible to the installation location, in the ceiling or back wall.
The hood must be connected to the house wiring in accordance with the local codes and norms.
WALL FRAMING FOR ADEQUATE SUPPORT
THIS VENT HOOD IS HEAVY. ADEQUATE STRUCTURE AND SUPPORT MUST BE PROVIDED IN ALL TYPES OF
INSTALLATIONS. IF MOUNTING ON DRY WALL, THE HOOD MUST BE SECURE TO VERTICAL STUDS IN THE
WALL, OR TO A HORIZONTAL SUPPORT.
17

2. INSTALLATION INSTRUCTIONS (continued)
PREPARING THE INSTALLATION
For household use only. Not to be used to exhaust explosive or dangerous fumes or materials.
For your safety and for optimum performance, refer to the ‘Installation Drawings’for the distance
required between the cooktop and the range hood taking into consideration the height of the ceiling.
If the instructions for installation of the gas hob specify a greater distance, this has to be taken into
account as well.
The exhaust air must not be discharged into a chimney which is used for exhausting fumes from other
appliances burning gas or other fuels.
Determine the exact location of the vent hood. Mark
the location. Find the centerline of the cooktop. Use a
level to draw a vertical straight pencil line on the wall.
Plan the route for venting exhaust to the outdoors. Use the
shortest and straightest duct route possible. Make sure the
first duct runs is at least 12’’ before redirecting. Long duct
runs, elbows and transitions will reduce the performance of
the hood. Use as few of them as possible. Larger ducting
may be required for longer duct runs.
Install a wall cap with damper or roof cap at the exterior
opening / wall. Join the wall or roof cap to the ductwork.
Connect round metal ductwork to cap and work back towards the hood
location. Use 2" metal foil duct tape to seal the joints.
INSTALLATION DRAWINGS
For ceilings of 8’, the hood distance above an electric cooking
surface must not be less than 28” and not less than 30’’ for a gas
cooking surface.
For ceilings of 9’ or more (if your model allows it), the minimum hood distance
must be no less than 30’’ for any type of cooktop.
6"ROUND DUCT
ROOF CAP
DECORATIVE
CHIMNEY
6"ROUND ELBOW
WALL CAP
HOOD
HOOD
Clearance:
A MINIMUM
DISTANCE OF 28’’
FOR AN ELECTRIC
COOKTOP AND OF
30” FOR A GAS
COOKTOP
STANDARD
HEIGHT OF A
RANGE OR
LOWER
CABINET IS
36"
HOOD
18

2. INSTALLATION INSTRUCTIONS (continued)
ELECTRICAL INSTALLATION
WARNING
THIS RANGE HOOD MUST BE PROPERLY GROUNDED. TURN OFF ELECTRICAL POWER AT SERVICE
ENTRANCE BEFORE WIRING. CHECK TO MAKE SURE THAT THE ELECTRIC CHORD IS NOT IN CONTACT
WITH THEE SHARP EDGES OF THE APPLIANCE.
IMPROPER GROUNDING CAN RESULT IN A RISK OF ELECTRIC SHOCK. CONSULT A QUALIFIED ELECTRICIAN
IF THE GROUNDING INSTRUCTIONS ARE NOT COMPLETELY UNDERSTOOD, OR IF DOUBT EXISTS AS TO
WHETHER THE APPLIANCE IS PROPERLY GROUNDED. DO NOT USE AN EXTENSION CORD. IF THE POWER
SUPPLY CORD IS TOO SHORT, HAVE A QUALIFIED ELECTRICIAN INSTALL AN OUTLET NEAR THE APPLIANCE.
Risk of electric shock. This unit must be grounded.
In the event of an electrical short circuit, grounding reduces the risk of electric shock by providing
an escape wire for the electric current. This appliance is equipped with a 3-prong grounding plug.
The plug must be connected into an outlet that is properly installed and grounded.
A 110-120 volt, 60 Hz, fuse-protected power supply on a separate 15 amps circuit fused at both
ends of the line is required for the installation of this product.
Do not ground on a gas line.
The hood must be connected directly to the fuse disconnect box (or circuit breaker) with a flexible
shielded or nonmetallic sheathed copper cable. A U.L. voltage reducer - or C.S.A. - must be
installed at each end of the power cable.
Do not use an extension cord or plug adapter to connect this unit.
Set the electrical power supply within the space covered by the decorative chimney.
Position the outlet offset so that the power cord will not interfere with the round duct.
Make sure this does not interfere with a mounting bracket fastening area or with the decorative
chimney (where the chimney touches the wall).
19

2. INSTALLATION INSTRUCTIONS (continued)
INSTALLING THE HOOD MOUNTING BRACKET
WARNING
WHEN CUTTING OR DRILLING INTO WALL, DO NOT DAMAGE ELECTRICAL WIRING AND OTHER HIDDEN
UTILITIES. WHEN BUILDING FRAMEWORK, ALWAYS FOLLOW ALL APPLICABLE CONSTRUCTION CODES
AND STANDARDS.
To construct wood wall framing that is flush with surface of wall studs, ensure that:
a) The framing is centered over installation location and is sturdy enough to support the
weight of the hood.
b) The height of the framing will allow the mounting bracket to be secured to the framing
within the dimensions shown.
After wall surface is finished, carefully center and level the hood mounting bracket, secure it to
wall framing with three (3) no. 8 x 1½" mounting screws. Tight the screws completely.
IMPORTANT: Make sure that holes locations are leveled, and correctly centered by the vertical centerline
(this installation instruction applies for concrete walls).
WARNING
TWO (2) PEOPLE ARE REQUIRED TO LIFT AND POSITION THE HOOD ONTO THE MOUNTING BRACKET.
INSTALLING THE UPPER CHIMNEY MOUNTING BRACKET
Center the bracket over the hood location and place it flush with the
ceiling.
Make sure that the slots of the upper chimney bracket point down.
Use the upper chimney mounting bracket as a template to mark the
position of its screws.
Drill both screw holes using a 5/16" drill bit.
Insert the included drywall anchors into the drilled holes (one per hole).
Secure the upper chimney bracket to the wall using two (2) no. 8 x 1½" mounting screws.
Make sure that the bracket is tight against the wall.
WARNING
BE CAREFUL WHEN INSTALLING THE DECORATIVE CHIMNEY AND HOOD, THEY MAY HAVE SHARP EDGES.
CAUTION
AT THIS STAGE, DO NOT REMOVE THE PROTECTIVE PLASTIC FILM COVERING THE DECORATIVE CHIMNEY.
20
