Balluff BOS 21M-S4 Series User manual

deutsch Betriebsanleitung
english User’s Guide
français Notice d’utilisation
BOS 21M-PAI-RD30-S4
BOS 21M-PAI-PR30-S4
BOS 21M-PAI-RE30-S4
BOS 21M-XI-RS31-S4

www.balluff.com

BOS 21M-PAI-RD30-S4
BOS 21M-PAI-PR30-S4
BOS 21M-PAI-RE30-S4
BOS 21M-XI-RS31-S4
Betriebsanleitung
deutsch

BOS 21M-_ _ _-_ _ _ _-S4
Optoelektronische Sensoren
Lichttaster, Reflexlichtschanke und Einweglichtschranke
2deutsch
Produktinformationen
BOS 21M-PAI-RD30-S4
BOS 21M-PAI-PR30-S4
BOS 21M-PAI-RE30-S4
BOS 21M-XI-RS31-S4
Bild 1: Produktabbildung
BOS 21M-PAI-RD30-S4
Lichttaster
– Bestellcode: BOS027N
– Schaltausgang: PNP, Schließer–Öffner, Pin4–2
– IO-Link
– Erfassungsbereich 10…1000mm
BOS 21M-PAI-PR30-S4
Reflexionslichtschranke
– Bestellcode: BOS027M
– Schaltausgang: PNP, Schließer–Öffner, Pin4–2
– IO-Link
– Erfassungsbereich 0…10m
BOS 21M-PAI-RE30-S4
Einweglichtschranke (Empfänger)
– Bestellcode: BOS027R
– Schaltausgang: Schließer–Öffner, Pin4–2
– IO-Link
– Erfassungsbereich 0…20m
BOS 21M-XI-RS31-S4
Einweglichtschranke (Sender)
– Bestellcode: BOS027P
– IO-Link
– Erfassungsbereich 0…20m
Sicherheitshinweise
Diese optoelektronischen Sensoren dürfen nicht
in Anwendungen eingesetzt werden, in denen
die Sicherheit von Personen von der Geräte-
funktion abhängt (kein Sicherheitsbauteil gemäß
EU-Maschinenrichtlinie). Vor lnbetriebnahme ist
die Betriebsanleitung sorgfältig zu lesen.
Vorsicht!
Gefahr der Blendung und Augenirritationen
durch optische Strahlung.
Nicht in den Sender blicken!
Mit dem CE-Zeichen bestätigen wir,
dass unsere Produkte den Anforderungen
der aktuellen EMV-Richtlinie entsprechen.
In unserem EMV-Labor, das von der DATech für Prüfungen
der elektromagnetischen Verträglichkeit akkreditiert ist,
wurde der Nachweis erbracht, dass die Balluff Produkte
die EMV-Anforderungen der Norm IEC60947-5-2 erfüllen.
Zulassungen und Kennzeichnungen
Entsorgung
Befolgen Sie die nationalen Vorschriften zur Entsorgung.

BOS 21M-_ _ _-_ _ _ _-S4
Optoelektronische Sensoren
Lichttaster, Reflexlichtschanke und Einweglichtschranke
3deutschwww.balluff.com

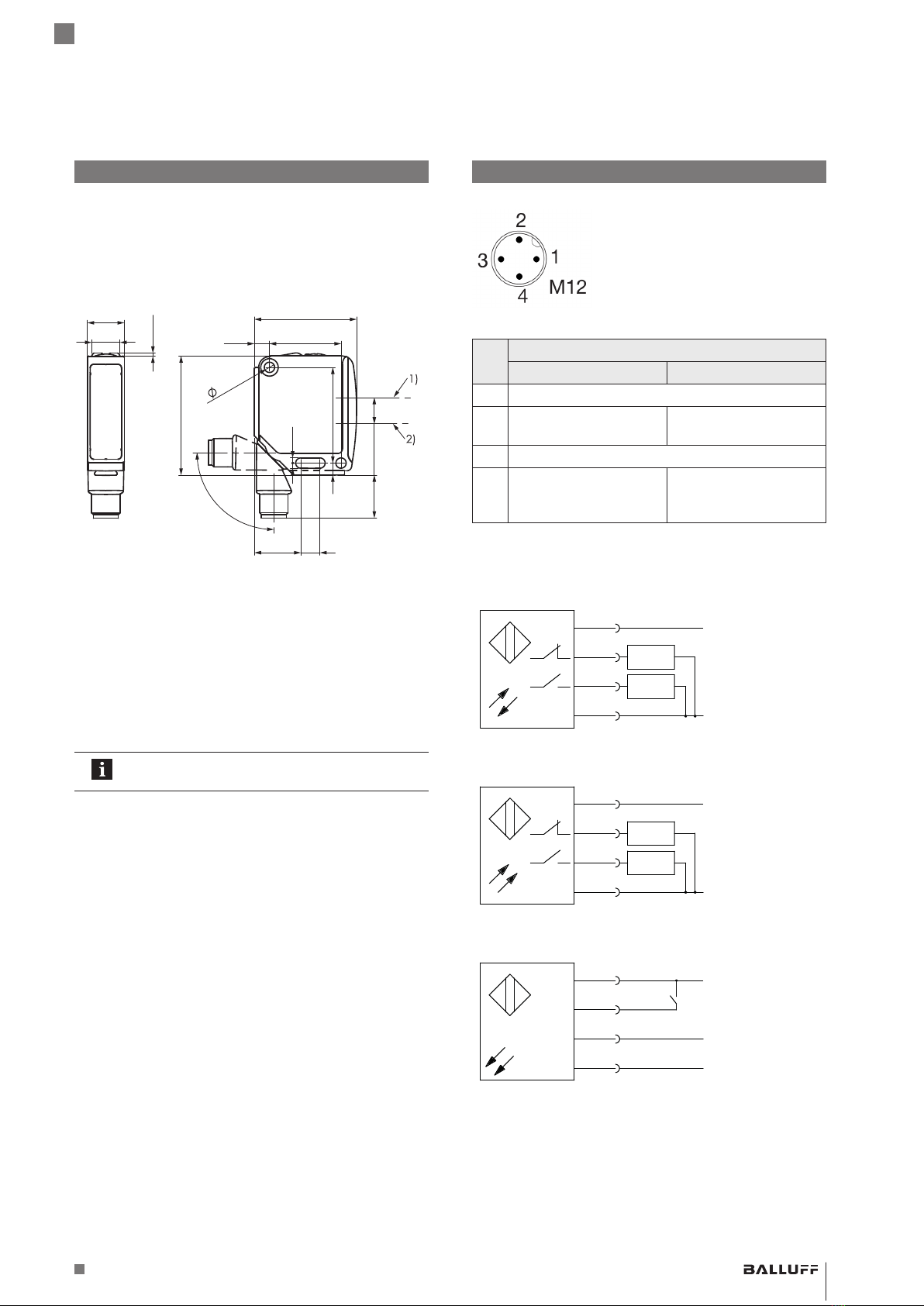

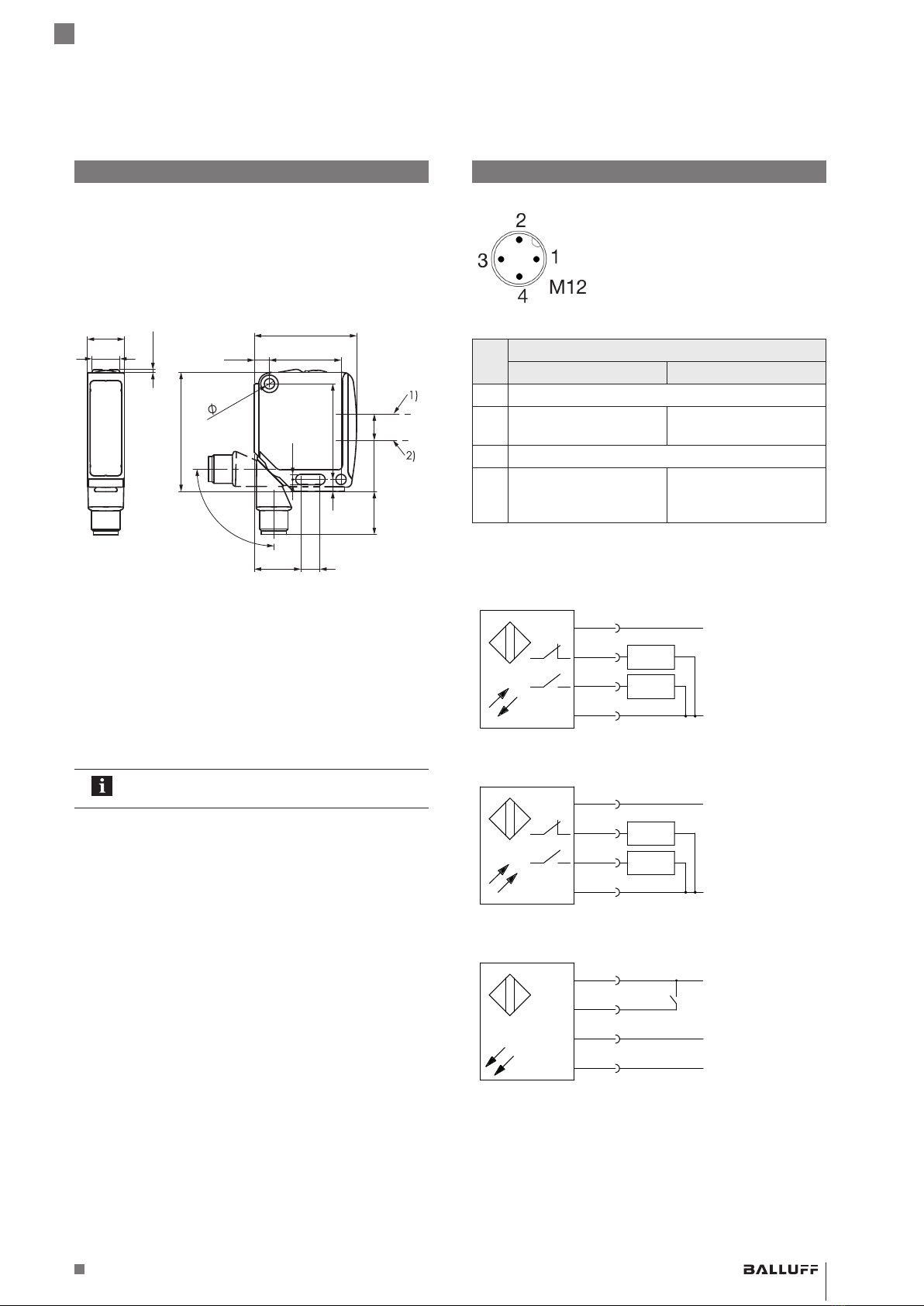

Anschlüsse
Bild 3: Steckerbild
Pin Signal
BOS 21M-PAI-…-S4 BOS 21M-XI-RS31-S4
1 Betriebsspannung (+)
2 Schaltausgang (Q2) Eingangsfunktion Test
(Emitter aus)
3 GND (–)
4
Schaltausgang (Q1),
IO-Link-Kommunikation
(C)
IO-Link-Kommunikation
(C)
Tab. 1: Pinbelegung
BOS 21M-PAI-RD30-S4 und BOS 21M-PAI-PR30-S4
Q2
2
1
4
3
+
–
Q1 / C
BOS 21M-PAI-RE30-S4
Q2
2
1
4
3
+
–
Q1 / C
BOS 21M-XI-RS31-S4
Test
2
1
4
3
+
–
C
Bild 4: Anschlussschaltbilder
Montage
Der Sensor kann auf drei verschiedene Arten befestigt wer-
den:
– mit zwei M4-Schrauben und Unterlegscheiben über die
Gehäusebohrungen
– über einen Haltewinkel (Zubehör)
– mit Hilfe von speziellen Klemmteilen (separat lieferbar)
am Schwalbenschwanz-Profil des Gehäuses
15.4
11.8
42.7
LED gn
LED ye **
29.9
6.3
1.25
49.8
4.3
4.3 (2x)
40
1121.417.9
5
19.4
240°
8
1) Optische Achse Empfänger
(bei BOS21M-…-RD…, BOS21M-…-PR…, BOS21M-…-RE…)
Optische Achse Sender (bei BOS21M-…-RS…)
2) Optische Achse Sender (bei BOS21M-…-RD…, BOS21M-…-PR…)
Bild 2: Abmessungen
Der Schaltabstand wird ab dem optischen Fenster gemes-
sen.
Der M12-Steckeranschluss ist um 240° drehbar.
Jeder Sensor muss individuell ausgerichtet
werden.

BOS 21M-_ _ _-_ _ _ _-S4
Optoelektronische Sensoren
Lichttaster, Reflexlichtschanke und Einweglichtschranke
4deutsch

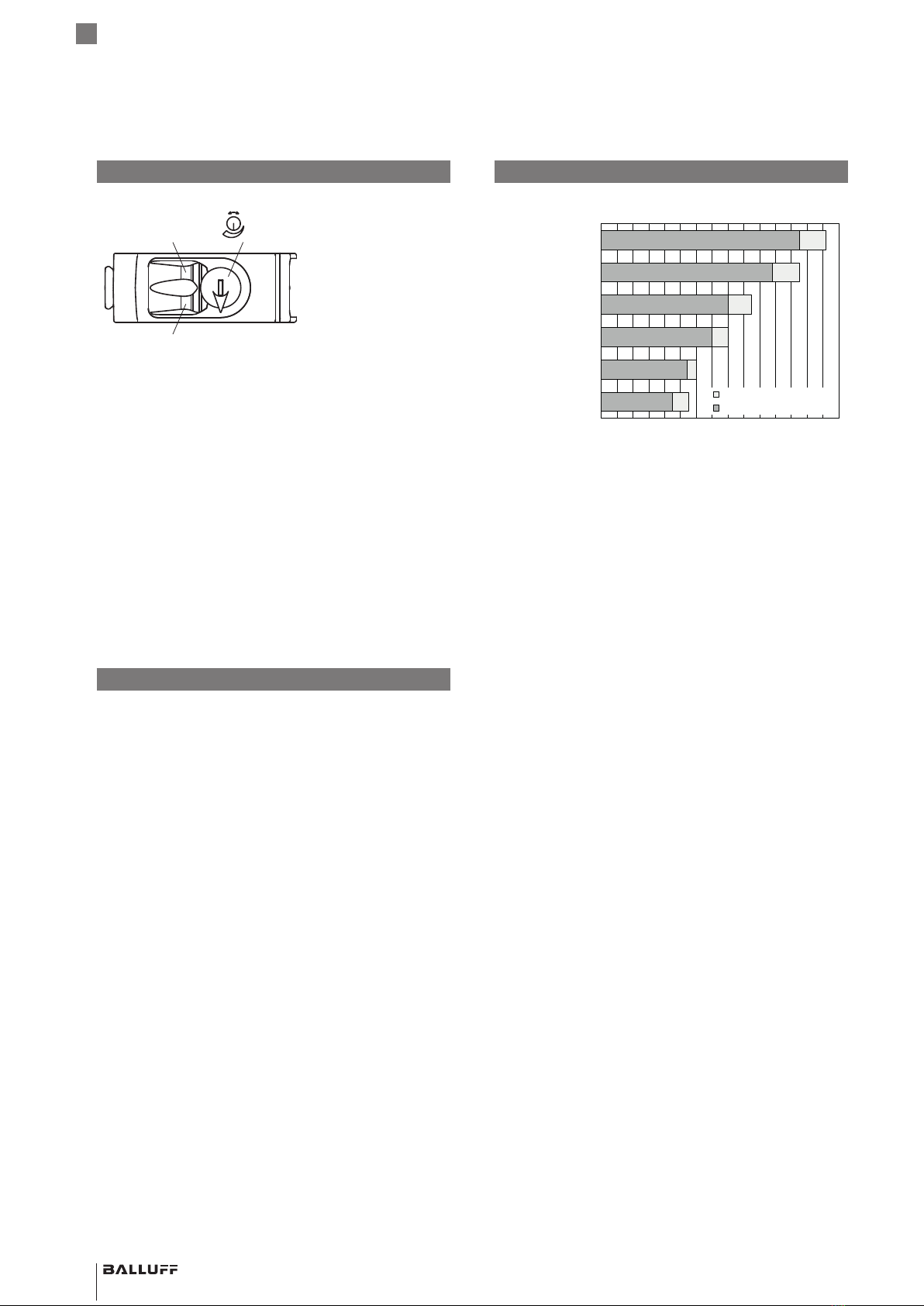

Anzeige- und Bedienelemente
gelbe LED*
grüne LED
Potenziometer*
* nicht bei BOS 21M-XI-RS31-S4
Bild 5: Anzeige und Bedienelemente
Gelbe LED: Ausgangsfunktion
(nicht bei BOS 21M-XI-RS31-S4)
LED an: Lichtempfang und über Schaltschwelle
LED aus: kein Lichtempfang
LED blinkt: Grenzbereich, Funktionsreserve <1,5
Grüne LED: Betriebsanzeige
LED an: Betriebsspannung liegt an
LED aus: Sensor nicht betriebsbereit
LED blinkt: IO-Link-Kommunikation (1:10), Fehler (1:1)
Potenziometer
(nicht bei BOS 21M-XI-RS31-S4)
Einstellmöglichkeit: Schaltabstand
Einstellung
Standard Einstellung (auf max. Empfindlichkeit)
1. Sensor und Reflektor auf die gewünschte Entfernung
positionieren.
2. Potentiometer auf max. Empfindlichkeit einstellen
(Rechtsanschlag).
3. Den Einschalt- und den Ausschaltpunkt des Ausgangs
(gelbe LED) ermitteln: den Sensor in mehrere Rich-
tungen so bewegen, dass sich jeweils die gelbe LED
ein- und wieder ausschaltet. Jede Schaltzustandsän-
derung zeigt einen Schaltpunkt an.
4. Den Sensor in der Mitte der ermittelten Schaltpunkte
montieren. Der Sensor ist optimal ausgerichtet, wenn
die gelbe LED konstant leuchtet und eine sichere
Funktion anzeigt.
Feinjustierung zur Erkennung sehr kleiner Objekte
1. Zuerst die Standard Einstellung durchführen (siehe
oben).
2. Dann das Potentiometer so weit gegen den Uhrzeiger-
sinn drehen, bis die gelbe LED erlischt. Der Reflektor
wird nicht mehr erkannt.
3. Das Potentiometer langsam im Uhrzeigersinn drehen,
bis die gelbe LED aufleuchtet . Der Reflektor wird
wieder erkannt. Nun können auch sehr kleine Objekte
erfasst werden.
Reichweiten
Reflexlichtschranke BOS 21M-PAI-PR30-S4
Bild 6:
0 2 4 6 8 10 12 14
BOS R-11, R-47
BOS R-1
BOS R-46
BOS R-9
BOS R-26
BOS R-50
Abstand Reflektor [m]
typ. max. Reichweite
(Folie) Betriebsreichweite
Reichweite BOS 21M-PAI-PR30-S4 in Abhängigkeit vom
verwendeten Reflektor

BOS 21M-_ _ _-_ _ _ _-S4
Optoelektronische Sensoren
Lichttaster, Reflexlichtschanke und Einweglichtschranke
5deutschwww.balluff.com

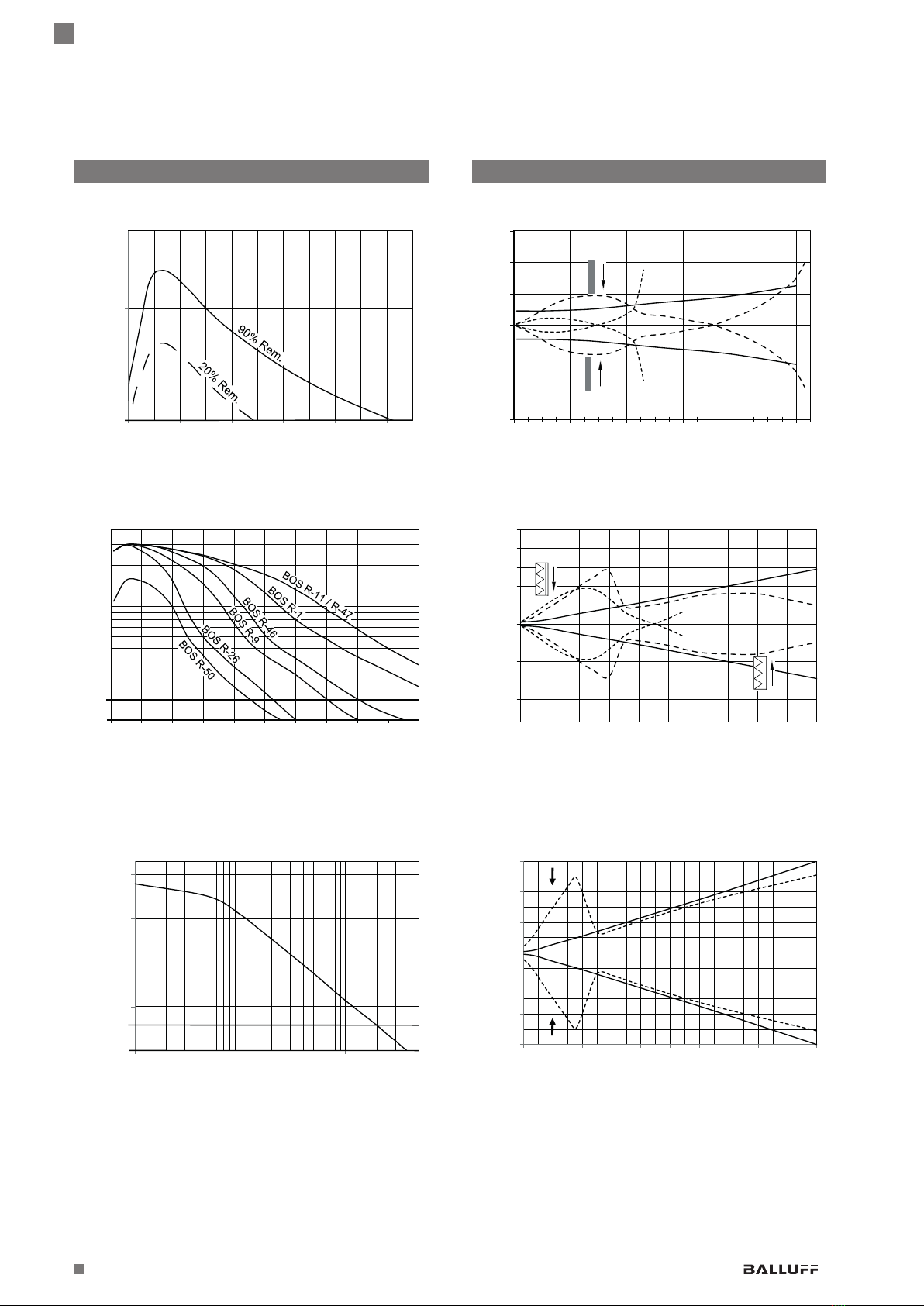

Funktionsreserve
Lichttaster BOS 21M-PAI-RD30-S4
Bild 7: Funktionsreserve
1
10
0 200 400 600 800 1000
50
Objektabstand [mm]
typ. Reichweite
Funktionsreserve
BOS 21M-PAI-RD30-S4 (LT)
Reflexlichtschranke BOS 21M-PAI-PR30-S4
Bild 8:
1
10
012345678910
30
Abstand Reflektor [m]
typ. max. Reichweite
Betriebsreichweite
Funktionsreserve
Funktionsreserve BOS 21M-PAI-PR30-S4 (RLS)
Einweglichtschranke (Empfänger)
BOS 21M-PAI-RE30-S4 und
Einweglichtschranke (Sender) BOS 21M-XI-RS31-S4
Bild 9:
1
10
100
1.000
10.000
0,1 1 10 50
Abstand Sender – Empfänger [m]
typ. max. Reichweite
Betriebsreichweite
Funktionsreserve
Funktionsreserve BOS 21M-PAI-RE30-S4 (RE) und
BOS 21M-XI-RS31-S4 (RS)
Schaltpunkt und Lichtfleck
Lichttaster BOS 21M-PAI-RD30-S4
Bild 10:
-30
-20
-10
0
10
20
30
0 200 400 600 800 1000
[mm]
Objektabstand [mm]
Lichtfleck
Lichtfleck
Schaltpunkt
20% Rem.
Schaltpunkt
90% Rem.
Schaltpunkt und Lichtfleck BOS 21M-PAI-RD30-S4 (LT)
Reflexlichtschranke BOS 21M-PAI-PR30-S4
Bild 11:
-250
-200
-150
-100
-50
0
50
100
150
200
250
012345678910
[mm]
Abstand Reflektor [m]
Lichtfleck
Schaltpunkt
BOSR-50
Schaltpunkt
BOSR-1
Schaltpunkt und Lichtfleck BOS 21M-PAI-PR30-S4 (RLS)
Einweglichtschranke (Empfänger)
BOS 21M-PAI-RE30-S4 und
Einweglichtschranke (Sender) BOS 21M-XI-RS31-S4
Bild 12:
-300
-200
-100
0
100
200
300
0 2 4 6 8 10 12 14 16 18 20
[mm]
Abstand Sender – Empfänger [m]
Schaltpunkt
Lichtfleck
Schaltpunkt
Lichtfleck
Empfänger
Empfänger
Schaltpunkt und Lichtfleck BOS 21M-PAI-RE30-S4 (RE) und
BOS 21M-XI-RS31-S4 (RS)

BOS 21M-_ _ _-_ _ _ _-S4
Optoelektronische Sensoren
Lichttaster, Reflexlichtschanke und Einweglichtschranke
6deutsch
IO-Link
Prozessdaten
Der Sensor überträgt 3Bit Prozessdaten an den Master.
Byte0
7 6 5 4 3 2 1 0
FWRN
WRN
BDC1
Tab. 2: Prozessdaten
Die Prozessdaten für die Einweglichtschranke
(Sender) sind immer 0.
BDC1
Binäre Zustandsinformation (Schaltpunkt):
1 aktiv
0 inaktiv
WRN
1 Empfangssignal >3Sekunden im Grenzbereich
(0,7≤Funktionsreserve≤1,5)
FWRN
1 Empfangssignal im Grenzbereich
(0,7≤Funktionsreserve≤1,5)
IO-Link Parameter
Index
(dez)
Subindex
(dez)
Name Datenformat Zugriff Wertebereich Bemerkung
0x01 (1) 0x01 (1)
Unused
1Byte R
0x00 (0)0x02 (2)
0x03 (3)
0x04 (4) Temperature 0x00 (0)…0xFF (255)
0x05 (5)
Unused 0x00 (0)
0x06 (6)
0x07 (7)
0x08 (8)
0x09 (9)
0x0A (10)
0x0B (11)
0x0C (12) Process Data Input
Bit 0 = BDC1
Bit 1 = WRN
Bit 2 = FWRN
Siehe Prozess-
daten
0x0D (13) Unused 0x00 (0)
0x0E (14) Potentiometer 0x00 (0)…0xFF (255) Potenziometer-
stellung
0x0F (15) Unused 0x00 (0)
0x10 (16)
Tab. 3: IO-Link Parameter

BOS 21M-_ _ _-_ _ _ _-S4
Optoelektronische Sensoren
Lichttaster, Reflexlichtschanke und Einweglichtschranke
7deutschwww.balluff.com
Optisch
Funktionsprinzip
BOS 21M-PAI-RD30-S4 Lichttaster
BOS 21M-PAI-PR30-S4 Reflexionslichtschranke
BOS 21M-XI-RS31-S4 Einweglichtschranke
(Sender)
BOS 21M-PAI-RE30-S4 Einweglichtschranke
(Empfänger)
Erfassungsbereich sd
BOS 21M-PAI-RD30-S4 10…1000mm
BOS 21M-PAI-PR30-S4 0…10m
BOS 21M-XI-RS31-S4 0…20m
BOS 21M-PAI-RE30-S4 0…20m
Lichtart Rotlicht
Wellenlänge λ650nm
Lichtfleckdurchmesser siehe Diagramme
Bezugsmaterial
Lichttaster weiß, 90% Remission,
200×200mm²
Reflexlichtschranke BOSR – 1
Schalthysterese <10%(typ.)
Mechanisch
Anschlussart M12-Stecker, 4-polig
Gehäusematerial
primär Zink
sekundär Kunststoff
Werkstoff aktive Fläche PMMA
Gehäuseabmessungen 51,1mm×42,7mm
×15,4 mm
Umgebung
Umgebungstemperatur1) –25…+60°C
Schutzart nach IEC60529 IP67, IP69K
Fremdlicht ≤10kLux
Elektrisch
Betriebsspannung
SIO-Betrieb 10…30VDC
IO-Link-Betrieb 18…30VDC
Bemessungsbetriebsspannung Ue24VDC
Restwelligkeit (% von Ue) ≤10%
Leerlaufstrom I0bei Ue≤35mA
Bemessungsbetriebsstrom Iefür
Schaltausgang2)
100mA
Lastkapazität bei Ue2) ≤0,2µF
Spannungsfall Udbei le≤2V
Bereitschaftsverzug2) 200ms
Einschaltverzug ton
2) 0,5ms
Ausschaltverzug toff
2) 0,5ms
Schaltfrequenz fmax (bei Ue)2) 1kHz
Schaltausgang2)
BOS 21M-PAI-RD30-S4 PNP
BOS 21M-PAI-PR30-S4 PNP
BOS 21M-PAI-RE30-S4 PNP
Schaltlogik2) Schließer–Öffner,
Pin4–2
Kurzschlussschutz2) ja
Verpolungssicher ja
Schutzklasse 2
IO-Link
Vendor-ID 0x0378 (888)
Device-ID
BOS 21M-PAI-RD30-S4 0x040716 (263958)
BOS 21M-PAI-PR30-S4 0x040717 (263959)
BOS 21M-XI-RS31-S4 0x040719 (263961)
BOS 21M-PAI-RE30-S4 0x040718 (263960)
IO-Link-Version V1.1
Übertragungsrate 38,4kBit/s (COM2)
Minimale Zykluszeit 4,0ms
Betriebsspannung 18…30VDC
1) Für UL: Umgebungstemperatur ≤ +55 °C
2) Für BOS 21M-XI-RS31-S4 nicht relevant
Technische Daten
Nr. 944157-726 DE · 01.Vorserie · A20; Änderungen vorbehalten. Ersetzt G19.

BOS 21M-PAI-RD30-S4
BOS 21M-PAI-PR30-S4
BOS 21M-PAI-RE30-S4
BOS 21M-XI-RS31-S4
User’s Guide
english

BOS 21M-_ _ _-_ _ _ _-S4
Photoelectric Sensors
Diffuse, retro-reflective and through-beam sensors
2english
Product Information
BOS 21M-PAI-RD30-S4
BOS 21M-PAI-PR30-S4
BOS 21M-PAI-RE30-S4
BOS 21M-XI-RS31-S4
Fig. 1: Product illustration
BOS 21M-PAI-RD30-S4
Diffuse sensor
– Order code: BOS027N
– Switching output: PNP, normally open –normally
closed, pins4–2
– IO-Link
– Detection range 10…1000mm
BOS 21M-PAI-PR30-S4
Retro-reflective
– Order code: BOS027M
– Switching output: PNP, normally open –normally
closed, pins4–2
– IO-Link
– Detection range 0…10m
BOS 21M-PAI-RE30-S4
Through-beam (receiver)
– Order code: BOS027R
– Switching output: normally open –normally closed,
pins4–2
– IO-Link
– Detection range 0…20m
BOS 21M-XI-RS31-S4
Through-beam (emitter)
– Order code: BOS027P
– IO-Link
– Detection range 0…20m
Safety Notes
These photoelectric sensors may not be used in
applications where personal safety depends on
proper function of the devices (not designed as
a safety component according to EU Machine
Directive). Before commissioning, carefully read
the user’s guide.
Caution!
Glare and eye irritation from optical beam.
Do not look into the emitter!
The CE Mark verifies that our products meet the
requirements of the current EMC Directive.
In our EMC laboratory, which is accredited by DATech for
testing electromagnetic compatibility, evidence has been
provided that the Balluff products satisfy the EMC
requirements of IEC 60947-5-2.
Approvals and markings
Disposal
Observe the national regulations for disposal.

BOS 21M-_ _ _-_ _ _ _-S4
Photoelectric Sensors
Diffuse, retro-reflective and through-beam sensors
3englishwww.balluff.com
Connections
Fig. 3: Pin configuration
Pin Signal
BOS 21M-PAI-…-S4 BOS 21M-XI-RS31-S4
1 Operating voltage (+)
2 Switching output (Q2) Input function test
(emitter off)
3 GND (–)
4
Switching output (Q1),
IO-Link communication
(C)
IO-Link communication
(C)
Tab. 1: Pin assignment
BOS 21M-PAI-RD30-S4 and BOS 21M-PAI-PR30-S4
Q2
2
1
4
3
+
–
Q1 / C
BOS 21M-PAI-RE30-S4
Q2
2
1
4
3
+
–
Q1 / C
BOS 21M-XI-RS31-S4
Test
2
1
4
3
+
–
C
Fig. 4: Connection diagrams
Installation
The sensor can be attached in three different ways:
– Using two M4 screws and washers with the housing
through-holes
– Using a mounting bracket (accessory)
– Using special clamps (available separately) on the
dovetail of the housing
15.4
11.8
42.7
LED gn
LED ye **
29.9
6.3
1.25
49.8
4.3
4.3 (2x)
40
1121.417.9
5
19.4
240°
8
1) Optical axis receiver
(for BOS21M-…-RD…, BOS21M-…-PR…, BOS21M-…-RE…)
Optical axis emitter (for BOS21M-…-RS…)
2) Optical axis emitter (for BOS21M-…-RD…, BOS21M-…-PR…)
Fig. 2: Dimensions
The switching distance is measured beginning at the
optical window.
The M12 connector can be rotated 240°.
Each sensor must be individually aligned.

BOS 21M-_ _ _-_ _ _ _-S4
Photoelectric Sensors
Diffuse, retro-reflective and through-beam sensors
4english
Indicators and operating elements
Yellow LED*
Green LED
Potentiometer*
* not for BOS 21M-XI-RS31-S4
Fig. 5: Indicators and operating elements
Yellow LED: Output function
(not for BOS 21M-XI-RS31-S4)
LED on: Light received and over switching threshold
LED off: No light received
LED flashing: Limit area, Excess gain < 1.5
Green LED: Operating display
LED on: Power present
LED off: Sensor not ready
LED flashing: IO-Link communication (1:10), error (1:1)
Potentiometer
(not for BOS 21M-XI-RS31-S4)
Setting: Switching distance
Setting
Standard setting (to max. sensitivity)
1. Position the sensor and reflector to the desired
distance.
2. Set potentiometer to max. sensitivity (full clockwise).
3. Determine the on and off point of the output (yellow
LED): move the sensor in several directions so that the
yellow LED switches on and then back off. Each
switching state change indicates one switchpoint.
4. Mount the sensor in the middle of the determined
switchpoints. The sensor is optimally aligned when the
yellow LED is continuously on to indicate reliable
function.
Fine adjustment to detect very small objects
1. First perform the standard setting (see above).
2. Turn the potentiometer counter-clockwise until the
yellow LED goes out. The reflector is no longer
recognized.
3. Slowly turn the potentiometer clockwise until the yellow
LED turns on. The reflector is recognized again. Now
very small objects can also be detected.
Ranges
Retroflective BOS 21M-PAI-PR30-S4
Fig. 6:
0 2 4 6 8 10 12 14
BOS R-11, R-47
BOS R-1
BOS R-46
BOS R-9
BOS R-26
BOS R-50
Reflector distance [m]
Typ. max. range
(tape) Operating range
Range BOS 21M-PAI-PR30-S4 depending on reflector used

BOS 21M-_ _ _-_ _ _ _-S4
Photoelectric Sensors
Diffuse, retro-reflective and through-beam sensors
5englishwww.balluff.com
Excess gain
Diffuse BOS 21M-PAI-RD30-S4
Fig. 7: Excess gain
1
10
0 200 400 600 800 1000
50
Object distance [mm]
typ. range
Excess gain
BOS 21M-PAI-RD30-S4 (LT)
Retroflective BOS 21M-PAI-PR30-S4
Fig. 8:
1
10
012345678910
30
Reflector distance [m]
Typ. max. range
Operating range
Excess gain
Excess gain BOS 21M-PAI-PR30-S4 (RLS)
Through-beam (receiver) BOS 21M-PAI-RE30-S4 and
Through-beam (emitter) BOS 21M-XI-RS31-S4
Fig. 9:
1
10
100
1.000
10.000
0,1 1 10 50
Emitter – Receiver distance [m]
Typ. max. range
Operating range
Excess gain
Excess gain BOS 21M-PAI-RE30-S4 (RE) and
BOS 21M-XI-RS31-S4 (RS)
Switching point and light spot
Diffuse BOS 21M-PAI-RD30-S4
Fig. 10:
-30
-20
-10
0
10
20
30
0 200 400 600 800 1000
[mm]
Object distance [mm]
Light spot
Light spot
Switching point
20% Rem.
Switching point
90% Rem.
Switching point and light spot BOS 21M-PAI-RD30-S4 (LT)
Retroflective BOS 21M-PAI-PR30-S4
Fig. 11:
-250
-200
-150
-100
-50
0
50
100
150
200
250
012345678910
[mm]
Reflector distance [m]
Light spot
Switching point
BOSR-50
Switching point
BOSR-1
Switching point and light spot BOS 21M-PAI-PR30-S4 (RLS)
Through-beam (receiver) BOS 21M-PAI-RE30-S4 and
Through-beam (emitter) BOS 21M-XI-RS31-S4
Fig. 12:
-300
-200
-100
0
100
200
300
0 2 4 6 8 10 12 14 16 18 20
[mm]
Emitter – Receiver distance [m]
Switching point
Light spot
Switching point
Light spot
Receiver
Receiver
Switching point and light spot BOS 21M-PAI-RE30-S4 (RE)
and BOS 21M-XI-RS31-S4 (RS)

BOS 21M-_ _ _-_ _ _ _-S4
Photoelectric Sensors
Diffuse, retro-reflective and through-beam sensors
6english
IO-Link
Process data
The sensor sends 3 bits of process data to the master.
Byte 0
7 6 5 4 3 2 1 0
FWRN
WRN
BDC1
Tab. 2: Process data
The process data for the through-beam (emitter)
are always 0.
BDC1
Binary status information (switching point):
1 Active
0 Inactive
WRN
1 Receive signal >3seconds in limit area
(0.7≤Excessgain≤1.5)
FWRN
1 Receive signal in limit area (0.7≤Excess gain≤1.5)
IO-Link Parameters
Index
(dec.)
Subindex
(dec)
Name Data format Access Value range Remarks
0x01 (1) 0x01 (1)
Unused
1 byte R
0x00 (0)0x02 (2)
0x03 (3)
0x04 (4) Temperature 0x00 (0)…0xFF (255)
0x05 (5)
Unused 0x00 (0)
0x06 (6)
0x07 (7)
0x08 (8)
0x09 (9)
0x0A (10)
0x0B (11)
0x0C (12) Process Data Input
Bit 0 = BDC1
Bit 1 = WRN
Bit 2 = FWRN
See process data
0x0D (13) Unused 0x00 (0)
0x0E (14) Potentiometer 0x00 (0)…0xFF (255) Potentiometer
setting
0x0F (15) Unused 0x00 (0)
0x10 (16)
Tab. 3: IO-Link Parameters

BOS 21M-_ _ _-_ _ _ _-S4
Photoelectric Sensors
Diffuse, retro-reflective and through-beam sensors
7englishwww.balluff.com
Optical
Function principle
BOS 21M-PAI-RD30-S4 Diffuse sensor
BOS 21M-PAI-PR30-S4 Retro-reflective
BOS 21M-XI-RS31-S4 Through-beam (emitter)
BOS 21M-PAI-RE30-S4 Through-beam (receiver)
Detection range sd
BOS 21M-PAI-RD30-S4 10…1000mm
BOS 21M-PAI-PR30-S4 0…10m
BOS 21M-XI-RS31-S4 0…20m
BOS 21M-PAI-RE30-S4 0…20m
Light type Red light
Wavelength λ650nm
Light spot diameter see graphs
Reference material
Diffuse sensor White, 90% remission,
200×200mm²
Retro-reflective BOSR– 1
Switching hysteresis <10%(typ.)
Mechanical
Connection type M12 male, 4-pin
Housing material
primary Zinc
secondary Plastic
Sensing surface material PMMA
Housing dimensions 51.1mm×42.7mm
×15.4 mm
Environmental conditions
Ambient temperature1) –25…+60°C
Degree of protection as per
IEC60529
IP67, IP69K
Ambient light ≤ 10 kLux
Electrical
Operating voltage
SIO mode 10…30VDC
IO-Link mode 18…30VDC
Rated operating voltage Ue24VDC
Residual Ripple (% of Ue) ≤ 10%
No-load current I0at Ue≤ 35mA
Rated operational current Iefor
switching output2)
100 mA
Load capacitance at Ue2) ≤0.2µF
Voltage drop Udat Ie≤2V
Time delay before availability2) 200ms
Turn-on delay ton
2) 0.5ms
Turn-off delay toff
2) 0.5ms
Switching frequency fmax (at Ue)2) 1kHz
Switching output2)
BOS 21M-PAI-RD30-S4 PNP
BOS 21M-PAI-PR30-S4 PNP
BOS 21M-PAI-RE30-S4 PNP
Switching logic2) Normally open
–normally closed,
pins4–2
Short circuit protection2) yes
Polarity reversal protected yes
Protection class 2
IO-Link
Vendor ID 0x0378 (888)
Device ID
BOS 21M-PAI-RD30-S4 0x040716 (263958)
BOS 21M-PAI-PR30-S4 0x040717 (263959)
BOS 21M-XI-RS31-S4 0x040719 (263961)
BOS 21M-PAI-RE30-S4 0x040718 (263960)
IO-Link version V1.1
Transfer rate 38.4 kbps (COM2)
Minimum cycle time 4.0ms
Operating voltage 18…30VDC
1) For UL: Ambient temperature ≤ +55 °C
2) Not relevant to BOS 21M-XI-RS31-S4
Technical data
No. 944157-726 EN · 01.Vorserie · A20; subject to modification. Replaces G19.

BOS 21M-PAI-RD30-S4
BOS 21M-PAI-PR30-S4
BOS 21M-PAI-RE30-S4
BOS 21M-XI-RS31-S4
Notice d’utilisation
français

BOS 21M-_ _ _-_ _ _ _-S4
Capteurs optoélectroniques
Détecteur optique, barrage optique à réflexion et barrage optique unidirectionnel
2français
Informations produit
BOS 21M-PAI-RD30-S4
BOS 21M-PAI-PR30-S4
BOS 21M-PAI-RE30-S4
BOS 21M-XI-RS31-S4
Fig. 1 : Illustration du produit
BOS 21M-PAI-RD30-S4
Détecteur optique
– Symbolisation commerciale: BOS027N
– Sortie de commutation: PNP, contact à
fermeture–ouverture, broche4–2
– IO-Link
– Zone de détection 10…1000mm
BOS 21M-PAI-PR30-S4
Barrage optique à réflexion
– Symbolisation commerciale: BOS027M
– Sortie de commutation: PNP, contact à
fermeture–ouverture, broche4–2
– IO-Link
– Zone de détection 0…10m
BOS 21M-PAI-RE30-S4
Barrage optique unidirectionnel (récepteur)
– Symbolisation commerciale: BOS027R
– Sortie de commutation: contact à
fermeture–ouverture, broche4–2
– IO-Link
– Zone de détection 0…20m
BOS 21M-XI-RS31-S4
Barrage optique unidirectionnel (émetteur)
– Symbolisation commerciale: BOS027P
– IO-Link
– Zone de détection 0…20m
Consignes de sécurité
Ces capteurs optoélectroniques ne doivent pas
être utilisés dans les applications, au sein
desquelles la sécurité de personnes dépend du
fonctionnement des appareils (pas de
composant de sécurité conformément à la
directive machines de l’UE). La notice
d’utilisation doit être minutieusement lue avant
la mise en service.
Attention!
Risques d’éblouissement et d’irritation des yeux
dus aux rayonnement optique.
Ne pas regarder dans l’émetteur!
Avec le symbole CE, nous certifions que nos
produits répondent aux exigences de la directive
CEM actuelle.
Au sein de notre laboratoire CEM, accrédité par
l’organisme DATech pour les contrôles de la compatibilité
électromagnétique, nous avons démontré que les produits
Balluff répondent aux exigences CEM de la norme
CEI60947-5-2.
Homologations et certifications
Elimination
Pour l’élimination des déchets, se conformer aux
dispositions nationales.
