BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Betriebsanleitung
deutsch

www.balluff.com

www.balluff.com 3deutsch
1 Zu dieser Anleitung 5
1.1 Gültigkeit 5
1.2 Mitgeltende Dokumente 5
1.3 Verwendete Symbole und Konventionen 5
1.4 Bedeutung der Warnhinweise 5
2 Sicherheitshinweise 6
2.1 Bestimmungsgemäße Verwendung 6
2.2 Vernünftigerweise vorhersehbare Fehlanwendung 6
2.3 Allgemeine Sicherheitshinweise 6
3 Lieferumfang, Transport und Lagerung 7
3.1 Lieferumfang 7
3.2 Transport 7
3.3 Lagerbedingungen 7
4 Produktbeschreibung 8
4.1 Aufbau 8
4.2 Funktion 9
4.3 Anzeigeelemente 9
4.4 Typenschild 9
5 Einbau und Anschluss 10
5.1 Einbau 10
5.2 Geführte Positionsgeber 10
5.3 Freie Positionsgeber 11
5.4 Elektrischer Anschluss 12
5.5 Kabelverlegung 12
6 Inbetriebnahme und Betrieb 13
6.1 Inbetriebnahme 13
6.2 Hinweise zum Betrieb 13
6.3 Wartung 13
7 IO-Link-Schnittstelle 14
8 Reparatur und Entsorgung 15
8.1 Reparatur 15
8.2 Entsorgung 15
9 Technische Daten 16
9.1 Umgebungsbedingungen 16
9.2 Erfassungsbereich/Messbereich 16
9.3 Elektrische Merkmale 16
9.4 Elektrischer Anschluss 16
9.5 Schnittstelle 16
9.6 Material 16
9.7 Mechanische Merkmale 16
9.8 Zulassungen und Kennzeichnungen 17
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

4deutsch
10 Zubehör 18
10.1 Geführte Positionsgeber 18
10.2 Gelenkstange BTL2-GS10-____-A 18
10.3 Freie Positionsgeber 18
10.4 Befestigungsklammer 19
11 Typenschlüssel 20
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

www.balluff.com 5deutsch
1.1 Gültigkeit
Diese Anleitung stellt alle benötigten Informationen bereit
zum sicheren Gebrauch des magnetostriktiven Positions-
messsystems BTL mit IO-Link-Schnittstelle
Sie gilt für folgende Typen (siehe Typenschlüssel auf
Seite20):
– BTL PF_400-____-C12NL__-0-000S04
Lesen Sie diese Anleitung und die mitgeltenden Doku-
mente vollständig, bevor Sie das Produkt installieren und
betreiben.
Originalbetriebsanleitung
Diese Anleitung wurde in Deutsch erstellt. Andere Sprach-
versionen sind Übersetzungen dieser Anleitung.
© Copyright 2022, Balluff GmbH
Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte,
einschließlich der Vervielfältigung, Veröffentlichung, Bear-
beitung und Übersetzung, bleiben vorbehalten.
1.2 Mitgeltende Dokumente
Weitere Informationen zu diesem Produkt finden Sie unter
www.balluff.com auf der Produktseite z.B. in folgenden
Dokumenten:
– Datenblatt
– Konformitätserklärung
– Entsorgung
1.3 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung 1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung 1
2. Handlungsanweisung 2
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine
Hinweise.
1.4 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser
Anleitung und die beschriebenen Maßnahmen zur
Vermeidung von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
ACHTUNG
Kennzeichnet eine Gefahr, die zur Beschädigung oder
Zerstörung des Produkts führen kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die
unmittelbar zum Tod oder zu schweren Verletzungen
führt.
1 Zu dieser Anleitung
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

6deutsch
2.1 Bestimmungsgemäße Verwendung
Das magnetostriktive Positionsmesssystem BTL bildet
zusammen mit einer Maschinensteuerung (z.B. SPS) ein
Wegmesssystem. Es wird zu seiner Verwendung in eine
Maschine oder Anlage eingebaut und ist für den Einsatz im
Industriebereich vorgesehen.
Die einwandfreie Funktion gemäß den Angaben in den
technischen Daten wird nur dann zugesichert, wenn das
Produkt ausschließlich wie in der Betriebsanleitung und
den mitgeltenden Dokumenten beschrieben sowie unter
Einhaltung der technischen Spezifikationen und Anforde-
rungen und nur mit geeignetem Original Balluff Zubehör
verwendet wird.
Andernfalls liegt eine nichtbestimmungsgemäße Verwen-
dung vor. Diese ist nicht zulässig und führt zum Verlust von
Gewährleistungs- und Haftungsansprüchen gegenüber
dem Hersteller.
2.2 Vernünftigerweise vorhersehbare
Fehlanwendung
Das Produkt ist für folgende Anwendungen und Bereiche
nicht bestimmt und darf dort nicht eingesetzt werden:
– in sicherheitsgerichteten Anwendungen, in denen die
Personensicherheit von der Gerätefunktion abhängt
– in explosionsgefährdeten Bereichen
– im Lebensmittelbereich
2.3 Allgemeine Sicherheitshinweise
Tätigkeiten wie Einbau, Anschluss und Inbetriebnahme
dürfen nur durch geschulte Fachkräfte erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Produkts keine Gefahren für
Personen und Sachen entstehen können.
Das Produkt darf nicht geöffnet, umgebaut oder verändert
werden. Bei Defekten und nichtbehebbaren Störungen des
Prokukts ist dieses außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
2 Sicherheitshinweise
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

www.balluff.com 7deutsch
3.1 Lieferumfang
– Sensor
– Montageanleitung
– Befestigungsklammern in ausreichender Anzahl (nur
bei BTL PF1400-…)
3.2 Transport
►Produkt in Originalverpackung bis zum Verwendungs-
ort transportieren.
3.3 Lagerbedingungen
►Produkt in Originalverpackung lagern.
►Umgebungsbedingungen beachten (siehe Umge-
bungsbedingungen auf Seite16).
3 Lieferumfang, Transport und Lagerung
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

8deutsch
4.1 Aufbau
Elektrischer Anschluss: Der elektrische Anschluss ist
fest über eine Steckverbindung ausgeführt (siehe Typen-
schlüssel auf Seite20).
Gehäuse: Gehäuse, in dem sich die Auswerteelektronik
befindet.
Positionsgeber: Definiert die zu messende Position auf
dem Wellenleiter. Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und gesondert zu bestellen (siehe
Zubehör auf Seite18).
Messlänge: Definiert den zur Verfügung stehenden Weg-/
Längenmessbereich. Es sind Sensoren mit Messlängen
von 25mm bis 4000mm lieferbar.
4 Produktbeschreibung
15 50
68
16
M12
~80 ~80~250 34.8
24.8
~250
702) 672)
1) nicht im Lieferumfang enthalten
2) nicht nutzbarer Bereich
3) nur bei BTL PF1400-… im Lieferumfang enthalten
Befestigungsklammern3) mit Isolierbuchsen
und Zylinderkopfschrauben ISO4762M5x25,
max. Anzugsdrehmoment 2Nm
Positionsgeber
BTL5-A-3800-21)
Messlänge
Nullpunkt Endpunkt
LED

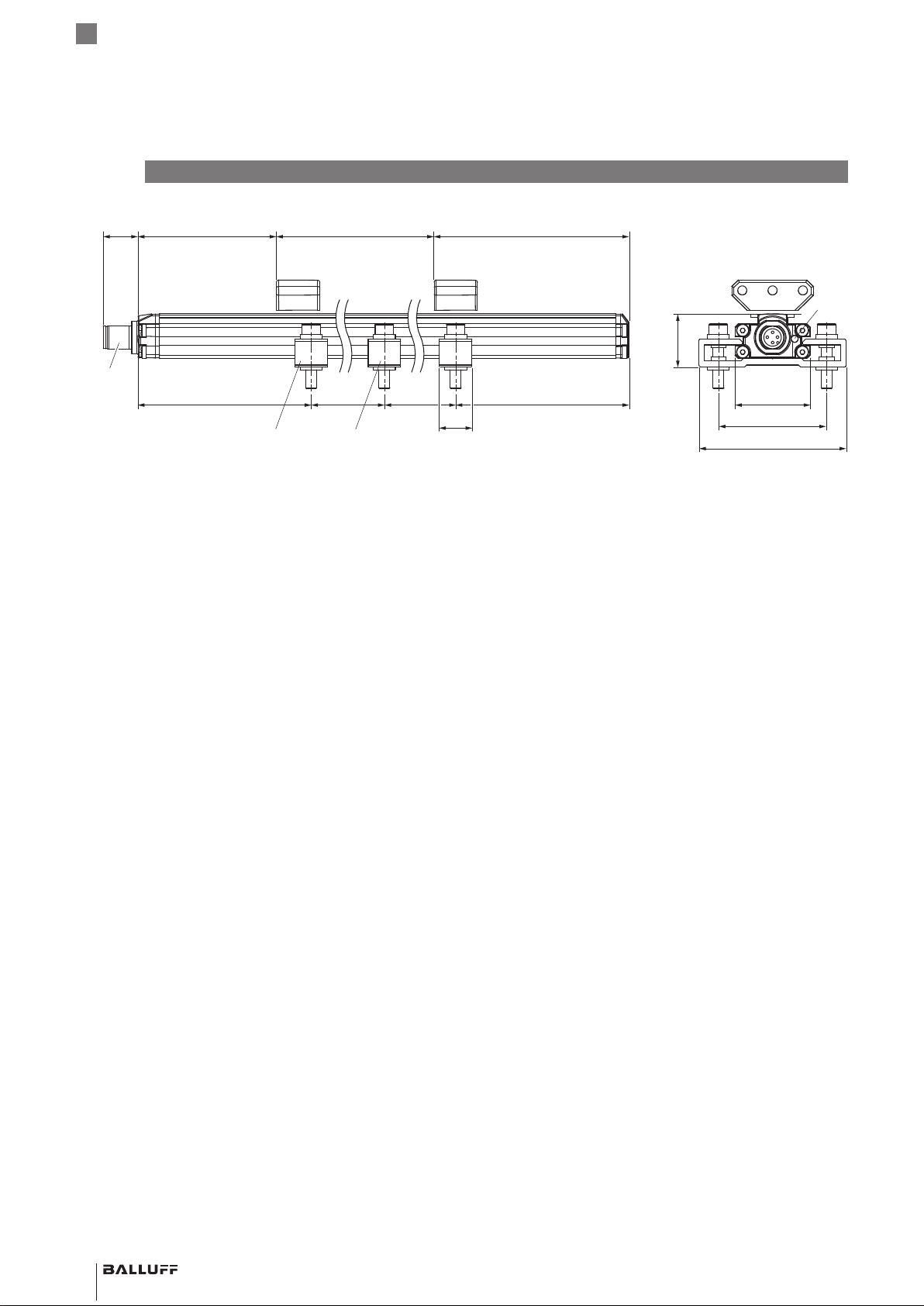

Bild 4-1: Abmessungen, Aufbau und Funktion
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

www.balluff.com 9deutsch
4Produktbeschreibung (Fortsetzung)
4.2 Funktion
Zur Positionsbestimmung eines Anlagenbauteils wird ein
Positionsgeber mit dem Bauteil verbunden. Zusammen
werden sie entlang eines Wellenleiters bewegt, der sich
innerhalb des BTL befindet.
Ein intern erzeugter INIT-Impuls löst in Verbindung mit dem
Magnetfeld des Positionsgebers eine Torsionswelle im Wel-
lenleiter aus, die durch Magnetostriktion entsteht und mit
Ultraschallgeschwindigkeit fortschreitet. Die zum Ende des
Wellenleiters laufende Torsionswelle wird in der Dämp-
fungszone absorbiert. Die zum Anfang des Wellenleiters
laufende Torsionswelle erzeugt in einer Abnehmerspule ein
elektrisches Signal. Aus der Laufzeit der Welle wird die
Position des Positionsgebers und somit gleichzeitig die des
Anlagenbauteils bestimmt.
Der Messwert wird als 32-Bit-Wert mit Vorzeichen relativ
zum Nullpunkt ausgegeben.
Anzahl Positionsgeber
Der Betrieb ist mit einem oder zwei Positionsgebern
möglich, wobei die Anzahl fest auf einen Positionsgeber
eingestellt oder flexibel gehandhabt werden kann.
4.3 Anzeigeelemente
Signal Bedeutung
Rot blinkend
1Hz
Dieses Signal tritt auf, wenn ein
Messfehler auftritt. Der Messwert ist
durch einen Fehler unbekannt oder
außerhalb des Messbereichs.
Rot statisch Allgemeiner Fehler.
Grün wechselnd
mit LED aus im
Verhältnis 10:1,
1s Periode
IO-Link Kommunikation ist aktiv.
Das Gerät ist bereit.
Grün statisch Das Gerät ist bereit.
Tab. 4-1: LED-Anzeige
4.4 Typenschild
1)
2)
3)
1) Bestellcode
2) Typ
3) Seriennummer
Bild 4-2: Typenschild (Ausschnitt, Beispiel)
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

10 deutsch
5.1 Einbau
ACHTUNG
Unsachgemäße Montage
Unsachgemäße Montage kann die Funktion des BTL
beeinträchtigen und zu Beschädigungen führen.
►Darauf achten, dass keine starken elektrischen oder
magnetischen Felder in unmittelbarer Nähe des BTL
auftreten.
►Die für den Einbau angegebenen Abstände unbe-
dingt einhalten.
Abmessungen siehe Bild 4-1 auf Seite8.
Die Einbaulage ist beliebig. Mit den mitgelieferten Befesti-
gungsklammern und Zylinderkopfschrauben wird das BTL
auf einer ebenen Fläche der Maschine montiert.
Um die Entstehung von Resonanzfrequenzen bei
Vibrationsbelastungen zu vermeiden, empfehlen
wir die Befestigungsklammern in unregelmäßigen
Abständen zu platzieren.
Durch die mitgelieferten Isolierbuchsen wird das magneto-
striktive Positionsmesssystem von der Maschine elektrisch
isoliert (siehe Bild 4-1 auf Seite8).
1. BTL in die Befestigungsklammern führen.
2. BTL mit den Befestigungsschrauben auf dem Unter-
grund fixieren (Schrauben in den Klammern mit max.
2Nm festziehen).
3. Positionsgeber (Zubehör) einbauen.
Das magnetostriktive Positionsmesssystem in
Profilbauweise eignet sich sowohl für freie, d. h.
berührungslos arbeitende Positionsgeber (siehe
Bild 5-1 bis Bild 5-8) als auch für geführte Positi-
onsgeber (siehe Bild 5-1 und Bild 5-2).
5 Einbau und Anschluss

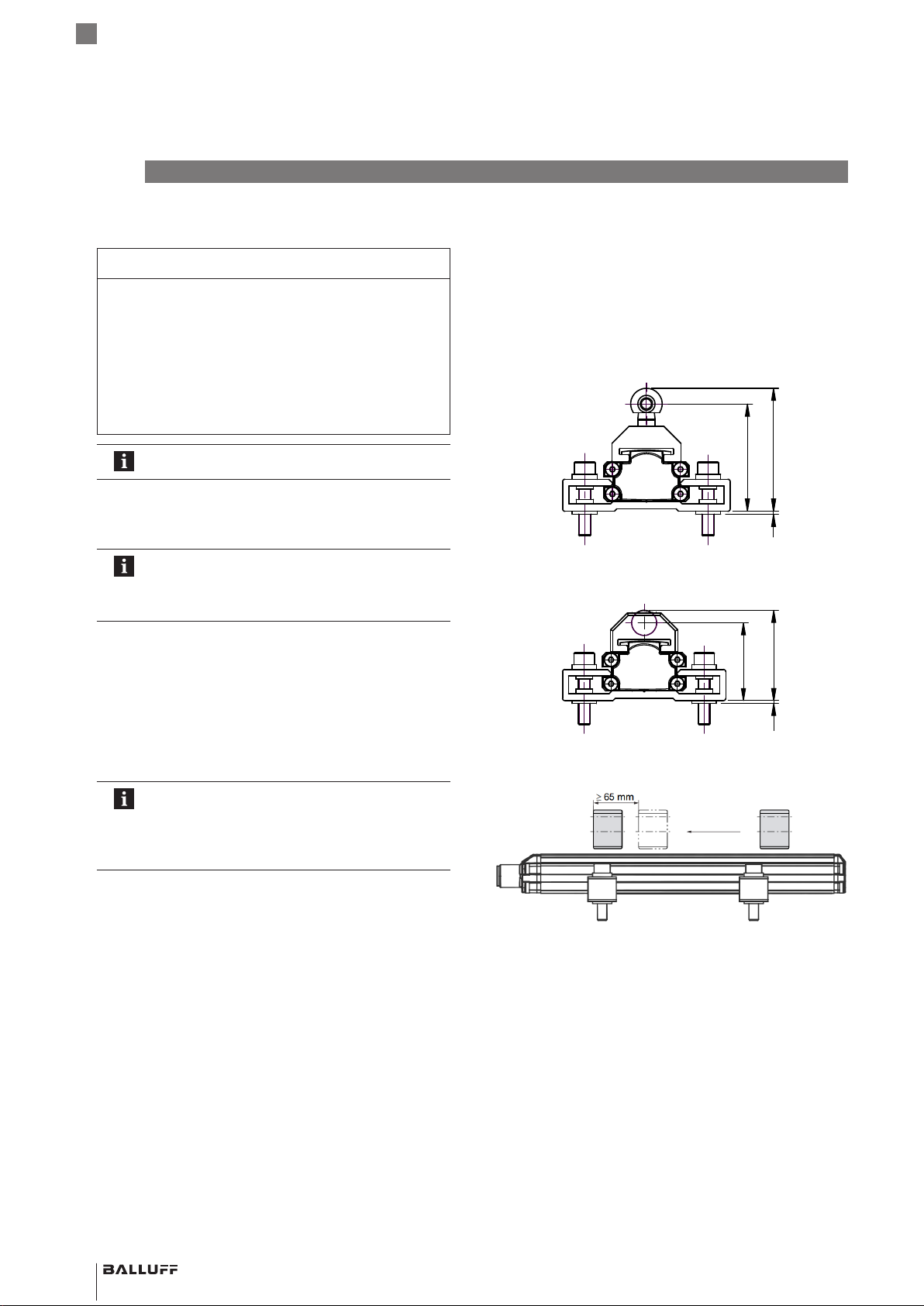

5.2 Geführte Positionsgeber
Beim Einbau des Positionsgebers ist zu beachten:
– Seitliche Kräfte vermeiden.
– Den Positionsgeber über eine Gelenkstange mit dem
Maschinenteil verbinden (siehe Zubehör auf
Seite18).
– Bei Verwendung mehrerer Positionsgeber muss zwi-
schen diesen ein Mindestabstand von 65mm eingehal-
ten werden (siehe Bild 5-3).
Bild 5-1:
1
44
50.4
Maße und Abstände mit Positionsgeber BTL5-F-2814-1S
Bild 5-2:
1
31.5
36.5
Maße und Abstände mit Positionsgeber BTL5-F-2814-1S
Bild 5-3: Mindestabstand bei Verwendung mehrerer Positionsgeber
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

www.balluff.com 11deutsch
5Einbau und Anschluss (Fortsetzung)
5.3 Freie Positionsgeber
Beim Einbau des Positionsgebers beachten:
– Um die Genauigkeit des magnetostriktiven Positions-
messsystems zu gewährleisten, wird der Positionsge-
ber mit nichtmagnetisierbaren Schrauben (Edelstahl,
Messing, Aluminium) am bewegten Maschinenteil
befestigt.
– Das bewegte Maschinenteil muss den Positionsgeber
auf einer parallel zum BTL verlaufenden Bahn führen.
– Der Abstand A zwischen Positionsgeber und Teilen, die
aus magnetisierbarem Material bestehen, muss minde-
stens 10mm betragen (siehe Bild 5-4 bis Bild 5-8).
– Für den Abstand B zwischen Positionsgeber und BTL
und für den Mittenversatz C (siehe Bild 5-4 bis Bild 5-8)
folgende Werte einhalten:
Typ der Positionsgeber Abstand B1) Versatz C
BTL5-P-3800-2 0,1…4mm ±2mm
BTL5-P-5500-2 5…15mm ±15mm
BTL5-P-4500-1 0,1…2mm ±2mm
BTL6-A-3800-2 4…8mm2) ±5mm
BTL6-A-3801-2 4…8mm2) ±5mm
1) Der gewählte Abstand muss über die gesamte Messlänge konstant
bleiben.
2) Für optimale Messergebnisse: 6…8mm
Tab. 5-1: Abstand und Versatz für Positionsgeber (siehe Bild 5-4 bis
Bild 5-8)
Bild 5-4:
1
34+4 39+4
B
C
A A
Maße und Abstände mit Positionsgeber BTL5-P-3800-2
Bild 5-5:
1
45+10
50+10
B
C
A A
Maße und Abstände mit Positionsgeber BTL5-P-5500-2
Bild 5-6:
Stecker mit
LED
1
41.5+2
65+2
B
C
A A
4
Maße und Abstände mit Positionsgeber BTL5-P-4500-1
Bild 5-7:
1
53+4 58+4
B
C
A A
Maße und Abstände mit Positionsgeber BTL6-A-3800-2
Bild 5-8:
1
42+4
47+4
B
C
A A
Maße und Abstände mit Positionsgeber BTL6-A-3801-2
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

12 deutsch
5Einbau und Anschluss (Fortsetzung)
5.4 Elektrischer Anschluss
Der elektrische Anschluss ist über eine Steckverbindung
ausgeführt (Pinbelegung siehe Tab. 5-2).
Beachten Sie die Informationen zu Kabelverle-
gung auf Seite 12.
Bild 5-9:
4
3
1
2
Pinbelegung S04 (Draufsicht auf Stecker am BTL)
Pin Signal
1 L+ (18…30V)
2 nicht belegt1)
3 L− (GND)
4 C/Q (IO-Link-Kommunikation)
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden.
Tab. 5-2: Pinbelegung S04
5.5 Kabelverlegung
Definierte Erdung!
BTL und Schaltschrank müssen auf dem glei-
chen Erdungspotenzial liegen.
Magnetfelder
Das Positionsmessystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des BTL und des Aufnahme-
zylinders zu starken externen Magnetfeldern achten.
Kabelverlegung
Alle Kabel zwischen BTL, Steuerung und Stromversorgung
zugentlastet verlegen. Um elektromagnetische Einstreuun-
gen zu vermeiden, auf ausreichenden Abstand zu stark-
stromführenden Kabeln und Kabeln mit hochfrequenten
Spannungssignalen (z.B. von Frequenzumrichtern) achten.
Kabellänge
Für den IO-Link-Betrieb beträgt die maximale Kabellänge
20m.
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

www.balluff.com 13deutsch
6.1 Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn der Sensor Teil eines
Regelsystems ist, dessen Parameter noch nicht
eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter prüfen und ggf.
das BTL neu einstellen.
Insbesondere nach dem Austausch des BTL
oder der Reparatur durch den Hersteller die
korrekten Werte prüfen.
6.2 Hinweise zum Betrieb
– Funktion des BTL und aller damit verbundenen Kom-
ponenten regelmäßig prüfen.
– Bei Funktionsstörungen das BTL außer Betrieb neh-
men.
– Anlage gegen unbefugte Benutzung sichern.
– Befestigung prüfen und ggf. nachziehen.
6.3 Wartung
Das Produkt ist wartungsfrei.
6 Inbetriebnahme und Betrieb
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

14 deutsch
7 IO-Link-Schnittstelle
Das IO-Link-Gerät unterstützt die in diesem Kapitel aufge-
führten Funktionen.
Für weitere Informationen siehe Dokument IO-
Link-Konfiguration unter www.balluff.com auf
der Produktseite.
Primäre Funktionen
– Identifikation (Identification)
– Geräteerkennung (Device Discovery)
– Positionsgeber-Modus (Magnet Mode)
– Mapping von Prozessdatenvariablen (Process Data
Variable Mapping) (BTL6-kompatibel)
– Ausgangscharakteristik und Nullpunkt-Offset (Output
Characteristic und Null Point Offset) (BTL6-kompatible
Varianten)
– Messprofile (Measurement Profiles)
Sekundäre Funktionen
– Signalverzögerung (Signal Delay)
– Grundlegende Statistik (Basic Statistics)
– Logische Blöcke (Logic Blocks)
– Betriebsstundenzähler (Operating Hours Counter)
– Betriebsstartzähler (Boot Cycle Counter)
– Status extremer Umweltbedingung (Extreme Environ-
ment Status)
– Interne Temperatur (Internal Temperature)
– Feuchtigkeitsdetektion (Humidity)
– Speichernutzungsüberwachung (Storage Usage Moni-
toring)
Systemfunktionen
– Gerätestatus und detailierter Gerätestatus (Device
Status and detailed Device Status)
– Diagnoseunterdrückung (Diagnosis Suppression)
– Resetbefehle (Reset Commands)
– Variantenkonfiguration (Variant Configuration)
– Bedeutung der LED-Zustände und Konfiguration (LED
meaning and configuration)
– Prozessdateninformation und -konfiguration (Process
Data Info and Configuration)
– Profilcharakteristik (Profile Characteristic)
– Parametermanager (Parameter Manager)
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

www.balluff.com 15deutsch
8.1 Reparatur
Reparaturen am Produkt dürfen nur von Balluff durchge-
führt werden.
Sollte das Produkt defekt sein, nehmen Sie Kontakt mit
unserem Service-Center auf.
8.2 Entsorgung
►Befolgen Sie die nationalen Vorschriften zur Entsor-
gung.
Weitere Informationen finden Sie unter
www.balluff.com auf der Produktseite.
8 Reparatur und Entsorgung
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

16 deutsch
Die Angaben sind typische Werte für
BTL PF_400-____-C12NL__-0-000S04 bei 24VDC,
Raumtemperatur und einer Messlänge von 500mm in
Verbindung mit dem Positionsgeber BTL5-P-3800-2,
BTL5-P-4500-1, BTL5-P-5500-2, BTL6-A-3800-2,
BTL6-A-3801-2, BTL5-F-28141-S oder BTL5-T-28141-S.
Das Produkt ist sofort betriebsbereit, die volle Genauigkeit
wird nach der Warmlaufphase erreicht.
Weitere Daten finden Sie unter
www.balluff.com auf der Produktseite.
9.1 Umgebungsbedingungen
Umgebungstemperatur −25…+85°C
Lagertemperatur −40…+100°C
Relative Luftfeuchtigkeit ≤90%, nicht
kondensierend
Temperaturkoeffizient typ.1) ≤30ppm/K
Schockbelastung nach
EN60068-2-272), 3)
100g/6ms
Dauerschock nach
EN60068-2-272), 3)
50g/2ms
Vibration nach EN60068-2-62), 3) 12g,
10…2000Hz
Schutzart nach IEC60529 (in ver-
schraubtem Zustand)
IP67
9.2 Erfassungsbereich/Messbereich
Messlänge 25...4000mm
Auflösung 5μm
Wiederholgenauigkeit ≤±10µm
Messfrequenz längenabhängig
Messlänge ≤1270mm 1000Hz
Messlänge >1270 bis ≤2650mm 500Hz
Messlänge >2650mm 250Hz
Linearitätsabweichung ≤±50µm
Geschwindigkeit erfassbar ≤10m/s
9.3 Elektrische Merkmale
BetriebsspannungUb18…30VDC
Stromaufnahme (bei24VDC) ≤60mA
Leistungsaufnahme ≤1,5W
Überspannungsschutz Ubbis 36VDC
Spannungsfest bis (GND–Gehäuse) 500VDC
9.4 Elektrischer Anschluss
Kurzschlussschutz Signalausgang
gegen GND und
30VDC
Verpolungssicher Ubbis 30VDC
9.5 Schnittstelle
IO-Link-Version 1.1
Übertragungsrate COM2 (38,4 kBaud),
COM3 (230,4 kBaud)
Zykluszeit ≥1ms
Datenformat 32Bit signed
Fehlerwert 0x7FFFFFFC
9.6 Material
Gehäusematerial Aluminium
Deckelmaterial Zinkdruckguss,
galvanisiert
9.7 Mechanische Merkmale
Gehäusehöhe 20,8mm
Gewicht (längenabhängig) ca.1kg/m
1) Messlänge 500mm, Positionsgeber in der Mitte des Messbereichs
2) Einzelbestimmung nach Balluff Standard
3) Resonanzfrequenzen ausgenommen
9 Technische Daten
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

www.balluff.com 17deutsch
9.8 Zulassungen und Kennzeichnungen
Mit dem CE-Zeichen bestätigen wir,
dass unsere Produkte den
Anforderungen der aktuellen
EU-Richtlinie entsprechen.
Nähere Informationen zu Richtlinien, Zulas-
sungen und Normen finden Sie unter
www.balluff.com auf der Produktseite.
9Technische Daten (Fortsetzung)
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil

18 deutsch
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
Empfohlenes Zubehör finden Sie unter
www.balluff.com auf der Produktseite.
10.1 Geführte Positionsgeber
BTL5-F-2814-1S
Bild 10-1: Einbaumaße Positionsgeber BTL5-F-2814-1S
Gewicht: ca. 28g
Gehäuse: Aluminium
Gleitfläche: Kunststoff
BTL5-T-2814-1S
Bild 10-2: Einbaumaße Positionsgeber BTL5-T-2814-1S
Gewicht: ca. 28g
Gehäuse: Aluminium
Gleitfläche: Kunststoff
10.2 Gelenkstange BTL2-GS10-____-A
Verstellbereich –5mm
Nennlänge1)
1) Nennlänge bei Bestellung angeben
Bild 10-3: Gelenkstange BTL2-GS10-____-A
Gewicht: ca. 150g/m
Material: Aluminium
Beispiel: BTL2-GS10-0100-A (Nennlänge = 100mm)
10.3 Freie Positionsgeber
BTL5-P-3800-2
Bild 10-4: Einbaumaße Positionsgeber BTL5-P-3800-2
Gewicht: ca. 12g
Gehäuse: Kunststoff
BTL5-P-5500-2
Bild 10-5: Einbaumaße Positionsgeber BTL5-P-5500-2
Gewicht: ca. 40g
Gehäuse: Kunststoff
BTL6-A-3800-2
21
10.813
28.2
28
16
37.6
Ø 4.2
Bild 10-6: Einbaumaße Positionsgeber BTL6-A-3800-2
Gewicht: ca. 30g
Gehäuse: Kunststoff
10 Zubehör
BTL PF_400-____-C12NL__-0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil
