Balluff BOS R090K-U-RX10-S49 Series User manual

BOS R090K- _ U-RX10-S49
BOS R090K- _ U-RX10-S75
BOS R090K- _ U-RX10-02
deutsch Betriebsanleitung
english User’s guide

www.balluff.com

BOS R090K- _ U-RX10-S49
BOS R090K- _ U-RX10-S75
BOS R090K- _ U-RX10-02
Betriebsanleitung
deutsch

www.balluff.com

www.balluff.com 3deutsch
1 Zu dieser Anleitung 4
1.1 Gültigkeit 4
1.2 Mitgeltende Dokumente 4
1.3 Verwendete Symbole und Konventionen 4
1.4 Bedeutung der Warnhinweise 4
2 Sicherheitshinweise 5
2.1 Bestimmungsgemäße Verwendung 5
2.2 Vernünftigerweise vorhersehbare Fehlanwendung 5
2.3 Allgemeine Sicherheitshinweise 5
3 Lieferumfang, Transport und Lagerung 6
3.1 Lieferumfang 6
3.2 Transport 6
3.3 Lagerbedingungen 6
4 Produktbeschreibung 7
4.1 Aufbau 7
4.2 Funktion 7
4.3 Bedien- und Anzeigeelemente 7
4.3.1 Betriebsartenschalter (nur bei Empfänger) 7
4.3.2 Empfindlichkeitseinstellung (nur bei Empfänger) 7
4.3.3 LED-Anzeigen 7
5 Einbau und Anschluss 8
5.1 Einbau 8
5.2 Elektrischer Anschluss 8
6 Inbetriebnahme und Betrieb 9
6.1 Inbetriebnahme 9
6.2 Betrieb 9
6.3 Hinweise zum Betrieb 9
6.4 Reinigung 9
6.5 Wartung 9
7 Reparatur und Entsorgung 10
7.1 Reparatur 10
7.2 Entsorgung 10
8 Technische Daten 11
8.1 Allgemeine Merkmale 11
8.2 Umgebungsbedingungen 11
8.3 Erfassungsbereich/Messbereich 11
8.4 Elektrische Merkmale 11
8.5 Elektrischer Anschluss 11
8.6 Ausgang/Schnittstelle 11
8.7 Material 11
8.8 Mechanische Merkmale 11
8.9 Lichtfleckdurchmesser 12
8.10 Zulassungen und Kennzeichnungen 12
BOS R090K-_U-RX10-S49/S75/02
Optoelektronische Sensoren – Einweglichtschranken

4deutsch
1.1 Gültigkeit
Diese Anleitung stellt alle benötigten Informationen bereit
zum sicheren Gebrauch der Einweglichtschranke
BOS R090K-…
Sie gilt für folgende Typen:
– BOS R090K-NU-RX10-S49
Bestellcode: BOS02AN
– BOS R090K-PU-RX10-S49
Bestellcode: BOS02AT
– BOS R090K-NU-RX10-S75
Bestellcode: BOS02AP
– BOS R090K-PU-RX10-S75
Bestellcode: BOS02AR
– BOS R090K-NU-RX10-02
Bestellcode: BOS02AU
– BOS R090K-PU-RX10-02
Bestellcode: BOS02AW
Lesen Sie diese Anleitung und die mitgeltenden Doku-
mente vollständig, bevor Sie das Produkt installieren und
betreiben.
Originalbetriebsanleitung
Diese Anleitung wurde in Deutsch erstellt. Andere Sprach-
versionen sind Übersetzungen dieser Anleitung.
© Copyright 2021, Balluff GmbH
Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte,
einschließlich der Vervielfältigung, Veröffentlichung, Bear-
beitung und Übersetzung, bleiben vorbehalten.
1.2 Mitgeltende Dokumente
Weitere Informationen zu diesem Produkt finden Sie unter
www.balluff.com auf der Produktseite z.B. in folgenden
Dokumenten:
– Datenblatt
– Konformitätserklärung
– Entsorgung
1.3 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung 1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung 1
2. Handlungsanweisung 2
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine Hinweise.
1.4 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser Anlei-
tung und die beschriebenen Maßnahmen zur Vermeidung
von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
ACHTUNG
Kennzeichnet eine Gefahr, die zur Beschädigung oder
Zerstörung des Produkts führen kann.
VORSICHT
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort VORSICHT kennzeichnet eine Gefahr, die zu
leichten oder mittelschweren Verletzungen führen
kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit-
telbar zum Tod oder zu schweren Verletzungen führt.
1 Zu dieser Anleitung
BOS R090K-_U-RX10-S49/S75/02
Optoelektronische Sensoren – Einweglichtschranken

www.balluff.com 5deutsch
2.1 Bestimmungsgemäße Verwendung
Der optoelektronische Sensor BOS bildet zusammen mit
einer Maschinensteuerung (z.B. SPS) ein Erkennungssys-
tem. Es wird zu seiner Verwendung in eine Maschine oder
Anlage eingebaut und ist für den Einsatz im Industriebe-
reich vorgesehen.
Die einwandfreie Funktion gemäß den Angaben in den
technischen Daten wird nur mit geeignetem original Balluff
Zubehör zugesichert, die Verwendung anderer Komponen-
ten bewirkt Haftungsausschluss.
Eine nichtbestimmungsgemäße Verwendung ist nicht
zulässig und führt zum Verlust von Gewährleistungs- und
Haftungsansprüchen gegenüber dem Hersteller.
2.2 Vernünftigerweise vorhersehbare
Fehlanwendung
Das Produkt ist für folgende Anwendungen und Bereiche
nicht bestimmt und darf dort nicht eingesetzt werden:
– in sicherheitsgerichteten Anwendungen, in denen die
Personensicherheit von der Gerätefunktion abhängt
– in explosionsgefährdeten Bereichen
– im Lebensmittelbereich
2.3 Allgemeine Sicherheitshinweise
Tätigkeiten wie Einbau, Anschluss und Inbetriebnahme
dürfen nur durch geschulte Fachkräfte erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Produkts keine Gefahren für
Personen und Sachen entstehen können.
Das Produkt darf nicht geöffnet, umgebaut oder verändert
werden. Bei Defekten und nichtbehebbaren Störungen des
Produkts ist dieses außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Um vorübergehende Irritationen der Augen zu vermeiden,
darf nicht direkt in den Lichtstrahl geblickt werden.
2 Sicherheitshinweise
BOS R090K-_U-RX10-S49/S75/02
Optoelektronische Sensoren – Einweglichtschranken

6deutsch
3.1 Lieferumfang
– 2 Sensoren (Sender und Empfänger)
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
Empfohlenes Zubehör finden Sie unter
www.balluff.com auf der Produktseite.
3.2 Transport
►Produkt in Originalverpackung bis zum Verwendungs-
ort transportieren.
3.3 Lagerbedingungen
►Produkt in Originalverpackung lagern.
►Umgebungsbedingungen beachten (siehe Umge-
bungsbedingungen auf Seite11).
3 Lieferumfang, Transport und Lagerung
BOS R090K-_U-RX10-S49/S75/02
Optoelektronische Sensoren – Einweglichtschranken

www.balluff.com 7deutsch
4 Produktbeschreibung
4.3 Bedien- und Anzeigeelemente
4.3.1 Betriebsartenschalter (nur bei Empfänger)
Einstellung Bedeutung
L Light on (hellschaltend) / Schließer
D Dark on (dunkelschaltend) / Öffner
Tab. 4-1: Betriebsartenschalter
4.3.2 Empfindlichkeitseinstellung (nur bei
Empfänger)
Mit dem Drehregler kann die Empfindlichkeit- und Reich-
weite des Empfängers eingestellt werden.
ACHTUNG
Produktbeschädigung
Wird die Empfindlichkeitseinstellung über den Anschlag
hinaus gedreht, kann die Einstellung beschädigt werden.
►Das Potenziometer nicht über den mechanischen
Anschlag bei 270° drehen.
Einstellung Bedeutung
Drehen im
Uhrzeigersinn
Erhöhen der Empfindlichkeit.
Drehen gegen den
Uhrzeigersinn
Absenken der Empfindlichkeit.
Tab. 4-2: Empfindlichkeitseinstellung
4.3.3 LED-Anzeigen
LED Bedeutung
Gelb1) Betriebsanzeige: Die LED leuchtet,
sobald der Sender aktiv ist.
Grün2) Stabilitätsanzeige: Die LED leuch-
tet, sobald der Sensor betriebsbe-
reit ist und in einem sicheren
Bereich arbeitet.
1) nur bei Sender
2) nur bei Empfänger
Tab. 4-3: LED

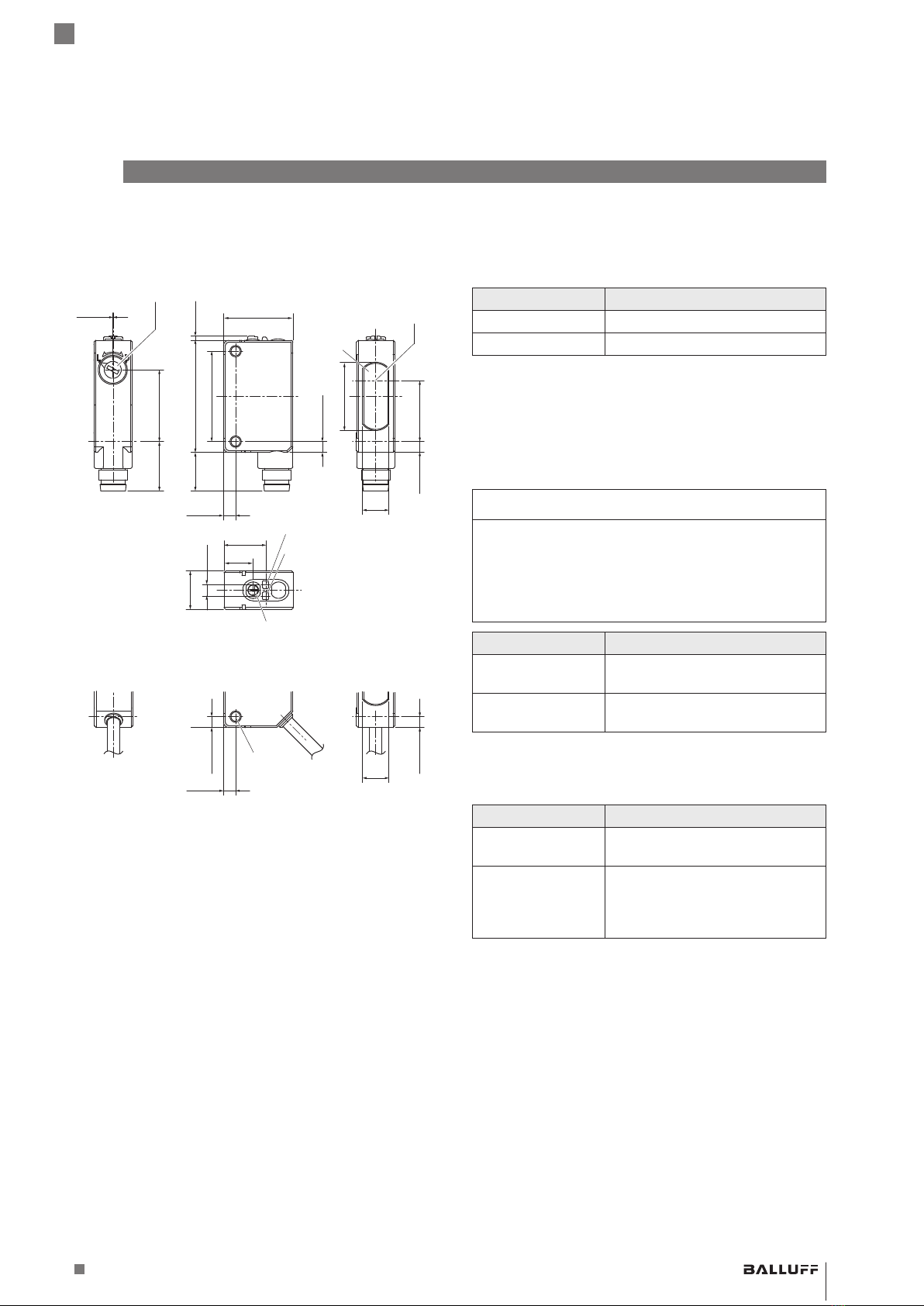

4.1 Aufbau
BOS R090K- _ U-RX10-S49
BOS R090K- _ U-RX10-S75
(3.1)
7.4
2-M3
3.4
10.8
3.2
8.2
11.8
19.2
(3.1) 17.1
19.5
31.5 1.2
25.4
3.4
10.8
(3.1)
0.1
(13.9) 20.2
(3.1)
7.4
optischeAchse
Scheibe
gelbe LED1)
grüne LED2)
Einstellung der Betriebsart
Empfindlichkeitseinstellung2)
BOS R090K- _ U-RX10-02
(3.1)
7.4
2-M3
3.4
10.8
3.2
8.2
11.8
19.2
(3.1) 17.1
19.5
31.5 1.2
25.4
3.4
10.8
(3.1)
0.1
(13.9) 20.2
(3.1)
7.4
1) nur bei Sender
2) nur bei Empfänger
Bild 4-1: Abmessungen, Aufbau und Funktion
4.2 Funktion
Einweglichtschranken sind Sensoren mit getrennten
Sender- und Empfängereinheiten, die zu beiden
Seiten der Taststrecke gegeneinander ausgerichtet sein
müssen. Wenn ein Objekt den Lichtstrahl unterbricht,
schaltet der Empfänger um, d. h., das Ausgangssignal
ändert sich.
BOS R090K-_U-RX10-S49/S75/02
Optoelektronische Sensoren – Einweglichtschranken

8deutsch
5.1 Einbau
Abmessungen siehe Bild 4-1 auf Seite7.
VORSICHT
Rotlicht
Beim Blick in den vom Sender ausgehenden Lichtstrahl
ist eine vorübergehende Blendung und Irritation der
Augen möglich.
►Sendeeinheiten so montieren, dass auch während
des Betriebs kein Blick in den Lichtstrahl möglich ist.
Einbauhinweise
– Der Sensor kann mit zwei M3 Schrauben befestigt wer-
den.
– Der Installationsort muss frei von Vibrationen, Staub,
giftigen Dämpfen, Wasser, Öl und Chemikalien sein.
– Den Sensor nicht im Freien und nicht neben induktiven
Geräten oder Wärmequellen montieren.
– Den Sensor keinem direkten Sonnenlicht und keiner
direkten Lichteinstrahlung aussetzen.
– Die max. Kabellänge beträgt 100 m bei einem Lei-
tungsquerschnitt von min. 0,3 mm2.
– Das Anschlusskabel nicht parallel zu Hochspannungs-
und Motorkabeln verlegen.
5 Einbau und Anschluss
5.2 Elektrischer Anschluss
S75-Stecker S49-Stecker
Bild 5-1: Pinbelegung Steckervariante (Draufsicht auf Stiftseite)
Pin Adernfarbe Signal
1 BN UB+ (10…30VDC)
2 WH nicht belegt
3 BU UB− (0V)
4 BK Sender: nicht belegt
Empfänger: OUT1 (Schaltaus-
gang)
Tab. 5-1: Pinbelegung
