Bartscher 104.446 User manual

104.446
104.447
Bedienungs
anleitung
Elektro-Crêpe-Backgerät
Seite 1 bis 12
Instruction manual
Electric crêpe maker
from page 13 to 24
Mode
d’emploi
Crépière électrique
de page 25 à page 36
Gebruiksaan
wijzing
Elektrische crêpe-bakplaten
blz. 73 t/m 84
Instrukcja
obsługi
Naleśnikarka elektryczna
strony od 121 do 132
V
2
/
12
10
D/A/CH
GB/UK
F/B/CH
NL/B
PL

- 1 -
1. Allgemeines 2
1.1 Informationen zur Bedienungsanleitung 2
1.2 Symbolerklärung 2
1.3 Haftung und Gewährleistung 3
1.4 Urheberschutz 3
1.5 Konformitätserklärung 3
2. Sicherheit 4
2.1 Allgemeines 4
2.2 Sicherheitshinweise für die Nutzung des Gerätes 4-5
2.3 Bestimmungsgemäße Verwendung 5
3. Transport, Verpackung und Lagerung 6
3.1 Transportinspektion 6
3.2 Verpackung 6
3.3 Lagerung 6
4. Technische Daten 7
4.1 Baugruppenübersicht 7
4.2 Technische Angaben 8
5. Installation und Bedienung 8
5.1 Sicherheitshinweise 8-9
5.2 Aufstellen und Anschließen 9
5.3 Bedienung 10-11
6. Reinigung und Wartung 11
6.1 Sicherheitshinweise zur Reinigung 11
6.2 Reinigung 11
6.3 Sicherheitshinweise zur Wartung 12
7. Entsorgung 12
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tel.: [phone] Service-Hotline: [phone]
Germany Fax: [phone]-
120 (14ct/Min. aus dem deutschen Festnetz)
D/A/CH

- 2 -
1. Allgemeines
1.1 Informationen zur Bedienungsanleitung
Diese Bedienungsanleitung beschreibt die Installation, Bedienung und Wartung des
Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk.
Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen
schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.
Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen
Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.
Die Bedienungsanleitung ist Produktbestandteil und in unmittelbarer Nähe des Gerätes für
das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich
aufzubewahren.
1.2 Symbolerklärung
Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung
durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle,
Personen- und Sachschäden zu vermeiden.
WARNUNG!
Dieses Symbol kennzeichnet Gefahren, die zu Verletzungen führen können.
Halten Sie die angegebenen Hinweise zur Arbeitssicherheit unbedingt genau ein
und verhalten Sie sich in diesen Fällen besonders vorsichtig.
WARNUNG! Gefahr durch elektrischen Strom!
Dieses Symbol macht auf gefährliche Situationen durch elektrischen Strom
aufmerksam. Bei Nichtbeachten der Sicherheitshinweise besteht
Verletzungsgefahr oder Lebensgefahr.
ACHTUNG!
Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigung,
Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben kann.
HINWEIS!
Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und
störungsfreie Bedienung des Gerätes zu beachten sind.
WARNUNG! Heiße Oberfläche!
Dieses Symbol macht auf die heiße Oberfläche des Gerätes während des
Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr!

- 3 -
1.3 Haftung und Gewährleistung
Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung
der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes
sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.
Die Übersetzungen der Bedienungsanleitung wurden ebenfalls nach bestem Wissen
erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen.
Maßgebend ist die beiliegende deutsche Version dieser Bedienungsanleitung.
Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme
zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen u. U. von
den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Bei
Fragen wenden Sie sich bitte an den Hersteller.
HINWEIS!
Diese Bedienungsanleitung ist vor Beginn aller Arbeiten am und mit dem Gerät,
insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen! Für Schäden und
Störungen, die sich aus der Nichtbeachtung der Bedienungsanleitung ergeben,
übernimmt der Hersteller keine Haftung.
Die Bedienungsanleitung ist unmittelbar am Gerät und zugänglich für alle Personen, die
am oder mit dem Gerät arbeiten, aufzubewahren. Technische Änderungen am Produkt im
Rahmen der Verbesserung der Gebrauchseigenschaften und der Weiterentwicklung
behalten wir uns vor.
1.4 Urheberschutz
Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und
sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in jeglicher Art
und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhaltes
sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet.
Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben
vorbehalten.
HINWEIS!
Die grafischen Darstellungen in dieser Anleitung können unter Umständen leicht
von der tatsächlichen Ausführung des Gerätes abweichen.
1.5 Konformitätserklärung
Das Gerät entspricht den aktuellen Normen und Richtlinien der EU.
Dies bescheinigen wir in der EG-Konformitätserklärung.
Bei Bedarf senden wir Ihnen gern die entsprechende Konformitätserklärung zu.

- 4 -
2. Sicherheit
Dieser Abschnitt bietet einen Überblick über alle wichtigen Sicherheitsaspekte.
Zusätzlich sind in den einzelnen Kapiteln konkrete Sicherheitshinweise zur Abwendung
von Gefahren gegeben und mit Symbolen gekennzeichnet. Darüber hinaus sind am
Gerät befindliche Piktogramme, Schilder und Beschriftungen zu beachten und in ständig
lesbarem Zustand zu halten.
Die Beachtung aller Sicherheitshinweise ermöglicht optimalen Schutz vor Gefährdungen
und gewährleistet sicheren und störungsfreien Betrieb des Gerätes.
2.1 Allgemeines
Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können jedoch
von diesem Gerät Gefahren ausgehen, wenn es unsachgemäß oder nicht
bestimmungsgemäß verwendet wird.
Die Kenntnis des Inhalts der Bedienungsanleitung ist eine der Voraussetzungen, um Sie
vor Gefahren zu schützen, sowie Fehler zu vermeiden und somit das Gerät sicher und
störungsfrei zu betreiben.
Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am
Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den
Hersteller nicht ausdrücklich genehmigt worden sind.
Das Gerät darf nur in technisch einwandfreiem und betriebssicherem Zustand betrieben
werden.
2.2 Sicherheitshinweise für die Nutzung des Gerätes
Die Angaben zur Arbeitssicherheit beziehen sich auf die zum Zeitpunkt der Herstellung
des Gerätes gültigen Verordnungen der Europäischen Union.
Wird das Gerät gewerblich genutzt, ist der Betreiber verpflichtet, während der gesamten
Einsatzzeit des Gerätes die Übereinstimmung der benannten Arbeitssicherheits-
maßnahmen mit dem aktuellen Stand der Regelwerke festzustellen und neue Vorschriften
zu beachten. Außerhalb der Europäischen Union sind die am Einsatzort des Gerätes
geltenden Arbeitssicherheitsgesetze und regionalen Bestimmungen einzuhalten.
Neben den Arbeitssicherheitshinweisen in dieser Betriebsanleitung sind die für den
Einsatzbereich des Gerätes allgemein gültigen Sicherheits- und Unfallverhütungs-
vorschriften sowie die geltenden Umweltschutzbestimmungen zu beachten und
einzuhalten.

- 5 -
ACHTUNG!
oDieses Gerät ist nicht bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für die Sicherheit zuständige Person beaufsichtigt oder erhielten
von ihr Anweisungen, wie das Gerät zu benutzen ist.
oKinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
oBewahren Sie diese Bedienungsanleitung sorgfältig auf. Wenn das Gerät an eine
dritte Person weitergegeben wird, muss die Bedienungsanleitung mit ausgehändigt
werden.
oAlle Personen, die das Gerät benutzen, müssen sich an die Angaben in der
Betriebsanleitung halten und die Sicherheitshinweise beachten.
oDas Gerät nur in geschlossenen Räumen betreiben.
2.3 Bestimmungsgemäße Verwendung
ACHTUNG!
Dieses Gerät ist für den gewerblichen Gebrauch konzipiert und gebaut und nur
vom Fachpersonal in Großküchenbetrieben zu bedienen.
Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung
entsprechend der Angaben in der Bedienungsanleitung gewährleistet.
Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich
von qualifiziertem Kundendienst vorzunehmen.
Die Crêpe-Backgeräte sind nur zum Backen von Mehlteigwaren bestimmt.
ACHTUNG!
Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder
andersartige Verwendung des Gerätes ist untersagt und gilt als nicht
bestimmungsgemäß.
Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten
wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind
ausgeschlossen.
Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der
Betreiber.

- 6 -
3. Transport, Verpackung und Lagerung
3.1 Transportinspektion
Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei
äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt
entgegen nehmen.
Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken.
Reklamation einleiten.
Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur
innerhalb der geltenden Reklamationsfristen geltend gemacht werden können.
3.2 Verpackung
Werfen Sie den Umkarton Ihres Geräts nicht weg. Sie benötigen ihn eventuell zur
Aufbewahrung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an unsere
Service-Stelle senden müssen. Entfernen Sie vor der Inbetriebnahme das äußere und
innere Verpackungsmaterial vollständig vom Gerät.
HINWEIS!
Falls Sie die Verpackung entsorgen möchten, beachten Sie die in Ihrem Land
geltenden Vorschriften. Führen Sie wieder verwertbare Verpackungsmaterialien
dem Recycling zu.
Bitte prüfen Sie, ob das Gerät und das Zubehör vollständig sind. Falls irgendwelche Teile
fehlen sollten, nehmen Sie bitte mit unserem Kundenservice Kontakt auf.
3.3 Lagerung
Packstücke bis zur Installation verschlossen und unter Beachtung der außen
angebrachten Aufstell- und Lagermarkierung aufbewahren.
Packstücke nur unter folgenden Bedingungen lagern:
-Nicht im Freien aufbewahren.
-Trocken und staubfrei aufbewahren.
-Keinen aggressiven Medien aussetzen.
-Vor Sonneneinstrahlung schützen.
-Mechanische Erschütterungen vermeiden.
-Bei längerer Lagerung (> 3 Monate) regelmäßig allgemeinen Zustand aller Teile
und der Verpackung kontrollieren. Bei Erfordernis auffrischen oder erneuern.

- 7 -
4. Technische Daten

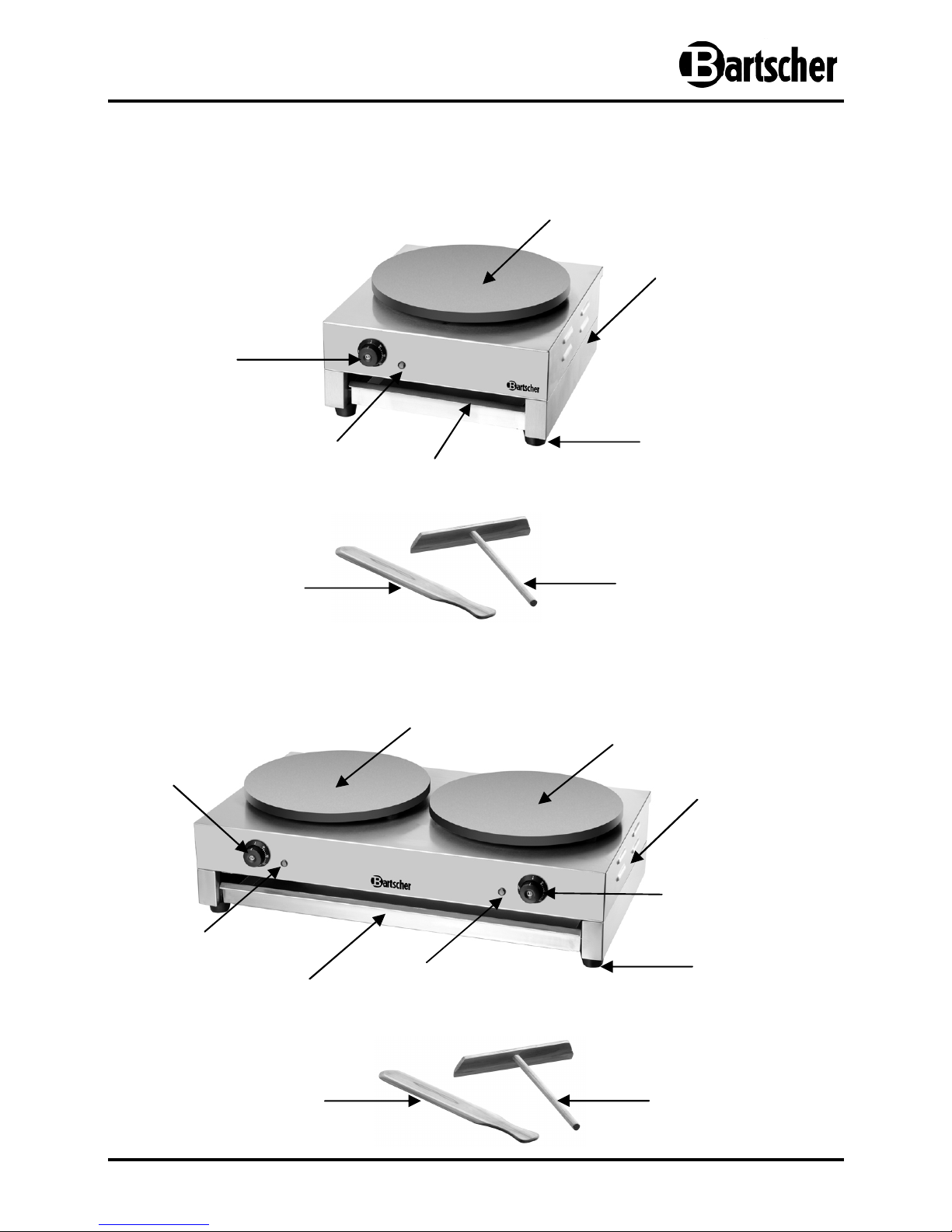

4.1 Baugruppenübersicht
104.446
104.447
Crêpe-Platte
Crêpe-Platte
Warmhalteschale
Temperatur-
drehregler
Teigwendemesser Teigverteiler
Temperatur-
drehregler
Stellfüße
Aufheiz-Kontrolllampe
(orange)
Aufheiz-Kontrolllampe
(orange)
Teigverteiler
Teigwendemesser
Crêpe-Platte
Stellfüße
Warmhalteschale
Gehäuse
Gehäuse
Temperatur-
drehregler
Aufheiz-Kontrolllampe
(orange)

- 8 -
4.2 Technische Angaben
Bezeichnung Elektro-Crêpe-Backgerät
einfach doppelt
Artikel-Nr.:
104.446 104.447
Material/Ausführung: Edelstahl + Gusseisen
Anschlusswert: 230V ~ 50 Hz 3,0 kW 230V ~ 50 Hz 2 x 3,0 kW
Temperaturregler: 0°C – 300°C
Abmessungen: B 450 x T 510 x H 246 mm B 870 x T 510 x H 246 mm
Abmessungen der
Crêpe-Platten: Ø 400 mm
Gewicht: 21,5 kg 40,0 kg
Zubehör: 1 Teigverteiler, 1 Teigwendemesser
Technische Änderungen vorbehalten!
5. Installation und Bedienung
5.1 Sicherheitshinweise
WARNUNG! Gefahr durch elektrischen Strom!
Das Gerät darf nur an ordnungsgemäß installierten Einzelsteckdosen mit
Schutzkontakt betrieben werden.
Den Stecker nicht am Kabel aus der Steckdose ziehen.
Das Netzkabel darf nicht mit heißen Teilen in Berührung kommen.
•Achten Sie darauf, dass das Kabel nicht mit Wärmequellen bzw. scharfen Kanten in
Berührung kommt. Kabel nicht vom Tisch oder von der Theke herunter hängen lassen.
WARNUNG! Heiße Oberfläche!
Während des Betriebs werden einige Geräteteile sehr heiß. Um Verbrennungen zu
vermeiden, heiße Geräteteile nicht berühren!
•Benutzen Sie dieses Gerät nicht, wenn es nicht korrekt funktioniert, beschädigt oder
zu Boden gefallen ist.
•Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen
wurden. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am
Gerät verursachen und zu Personenschäden führen, zudem erlischt die
Gewährleistung.

- 9 -
•Kabel nicht über Teppichstoff oder andere Wärmeisolierungen verlegen. Kabel nicht
abdecken. Kabel von Arbeitsbereichen fernhalten und nicht in Wasser eintauchen.
•Kabel nicht um das Gerät wickeln und nicht knicken.
•Legen Sie während des Betriebs keine Gegenstände auf die Crêpe-Platten.
•Stellen Sie keine Töpfe oder Pfannen auf die Crêpe-Platten.
•Gerät vor Regenwasser, Feuchtigkeit und Nässe schützen.
•Gerät während des Betriebes nicht bewegen und nicht umkippen.
WARNUNG! Gefahr durch elektrischen Strom!
Gerät kann bei unsachgemäßer Installation Verletzungen verursachen!
Vor Installation Daten des örtlichen Stromnetzes mit technischen Angaben des
Gerätes vergleichen (siehe Typenschild).
Gerät nur bei Übereinstimmung anschließen!
Sicherheitshinweise beachten!
5.2 Aufstellen und Anschließen
ACHTUNG!
Die Installation und Wartung des Gerätes sollte nur durch Fachpersonal
durchgeführt werden!
•Packen Sie das Gerät aus und entfernen Sie sämtliches Verpackungsmaterial.
Ziehen Sie die Schutzfolie vom Gerät ab. Sollten Klebstoffreste zurückbleiben,
entfernen Sie diese mit einem geeigneten Lösungsmittel.
•Stellen Sie das Gerät auf einen ebenen, sicheren Platz, der das Gewicht des
Gerätes aushält und der nicht wärmeempfindlich ist.
•Stellen Sie das Gerät niemals auf einen brennbaren Untergrund (wie z.B.:
Tischdecke, Teppich, etc.).
•Das Gerät nicht in der Nähe von offenen Feuerstellen, Elektroöfen, Heizöfen oder
anderen Hitzequellen aufstellen.
•Stellen Sie das Gerät nicht in der Nähe von brennbaren und leicht entzündlichen
Materialien auf.
•Halten Sie einen Mindestabstand von 20 cm zu allen Seiten ein.
•Für das Doppel-Crêpe-Backgerät sind zwei getrennte Steckdosen erforderlich.
•Der Steckdosenstromkreis muss mit mindestens 16A abgesichert sein. Anschluss
nur direkt an eine Wandsteckdose; Verteiler oder Mehrfachsteckdosen dürfen nicht
verwendet werden.
•Gerät so aufstellen, dass der Stecker zugänglich ist, damit das Gerät bei Bedarf
schnell vom Netz getrennt werden kann.
