Baumer HUBNER BERLIN HOG 11 Service manual

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1)

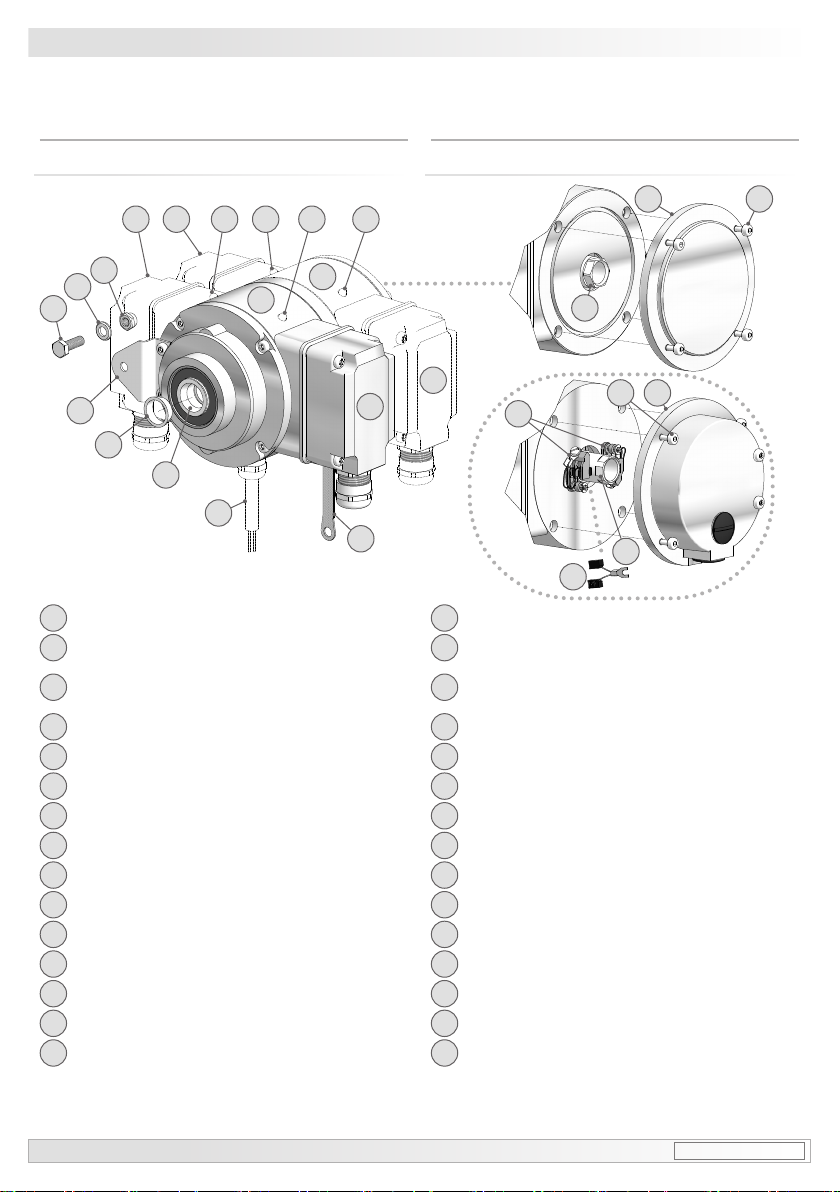

Montage- und Betriebsanleitung
Mounting and operating instructions

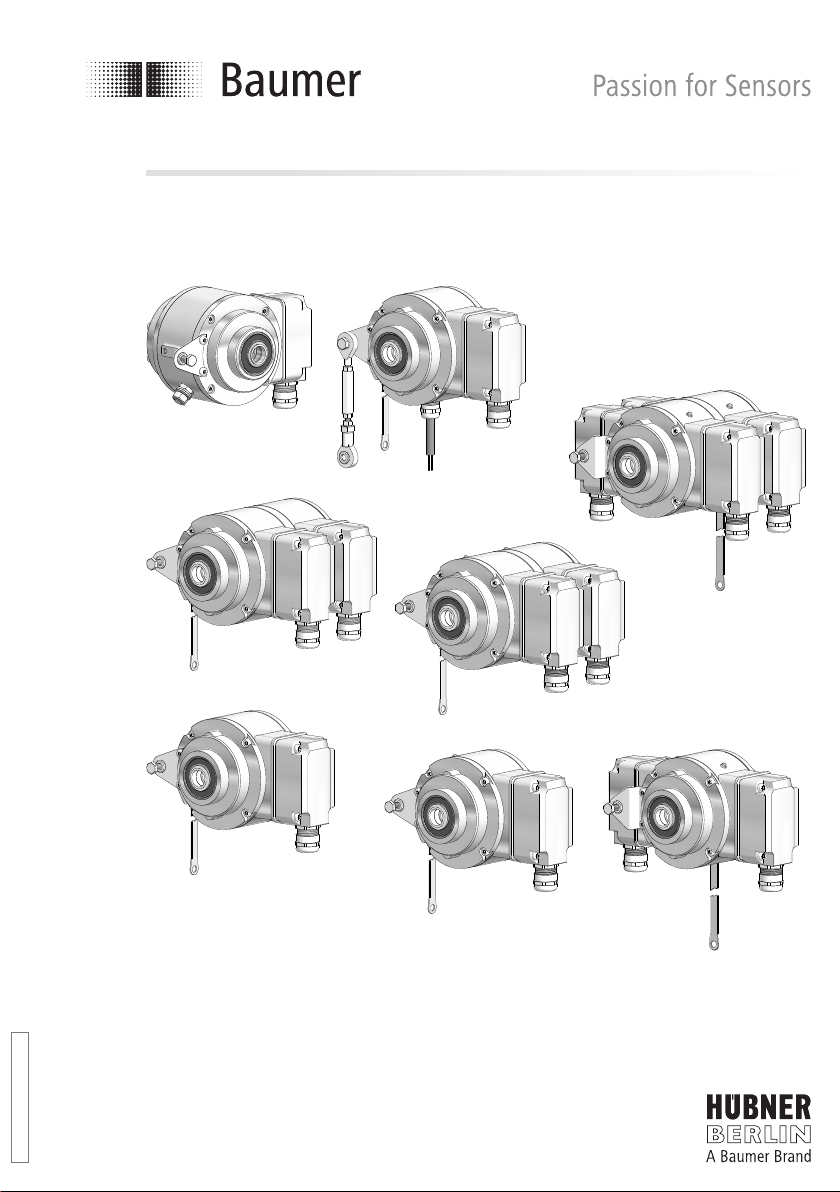

HOG 11 (HOG 11 G)
Inkrementaler Drehgeber (Zwillingsgeber)
mit radialem Klemmenkasten
Incremental encoder (Twin encoder)
with radial terminal box
Option M: redundant +
Option EMS: LED
Option Heizung
Option heating
Option Erdung
Option earthing
Option G +
Option M: redundant +
Option EMS: LED
Option EMS: LED
Option G +
Option EMS: LED
Option G

Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ................................................................................................................................................1
2Betrieb in explosionsgefährdeten Bereichen (nur bei Option ATEX)........................................3
3Sicherheitshinweise .................................................................................................................................................5
4Vorbereitung ..................................................................................................................................................................7
4.1 Lieferumfang Gerät .......................................................................................................................................7

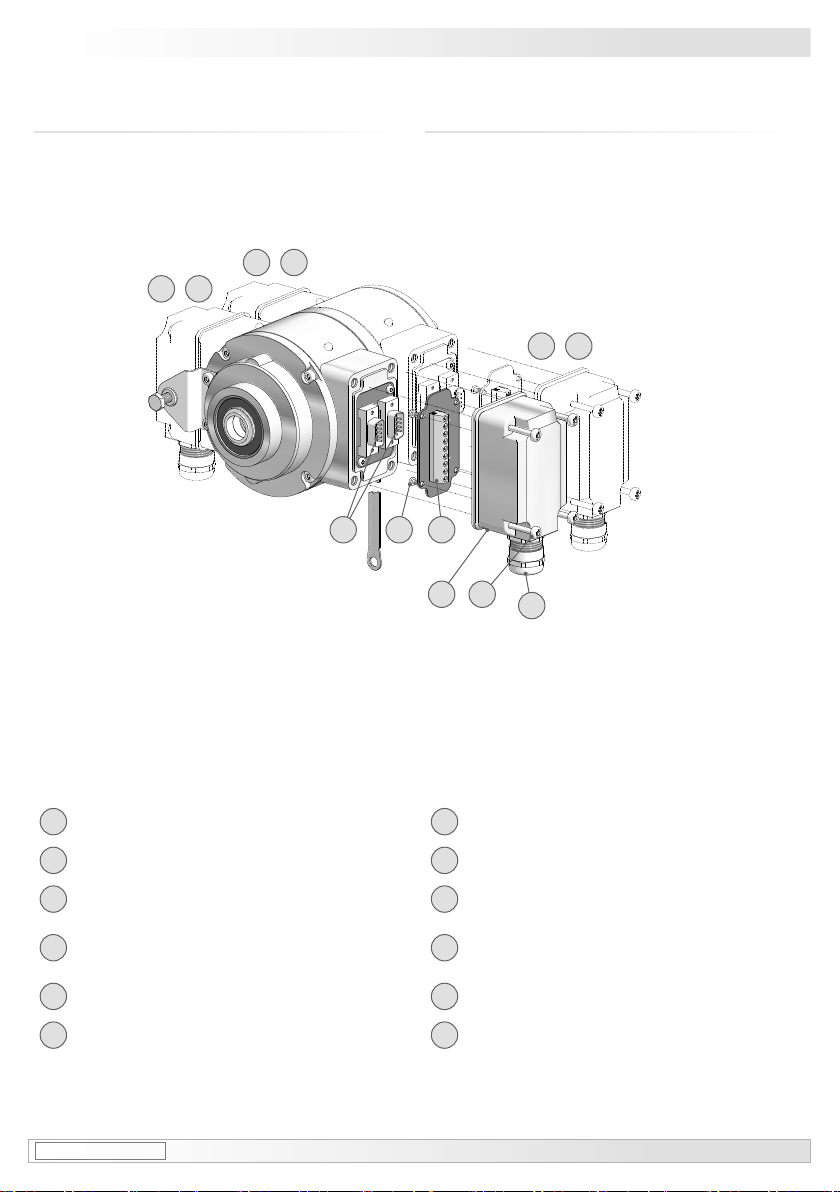

4.2 Lieferumfang Klemmenkasten .................................................................................................................8

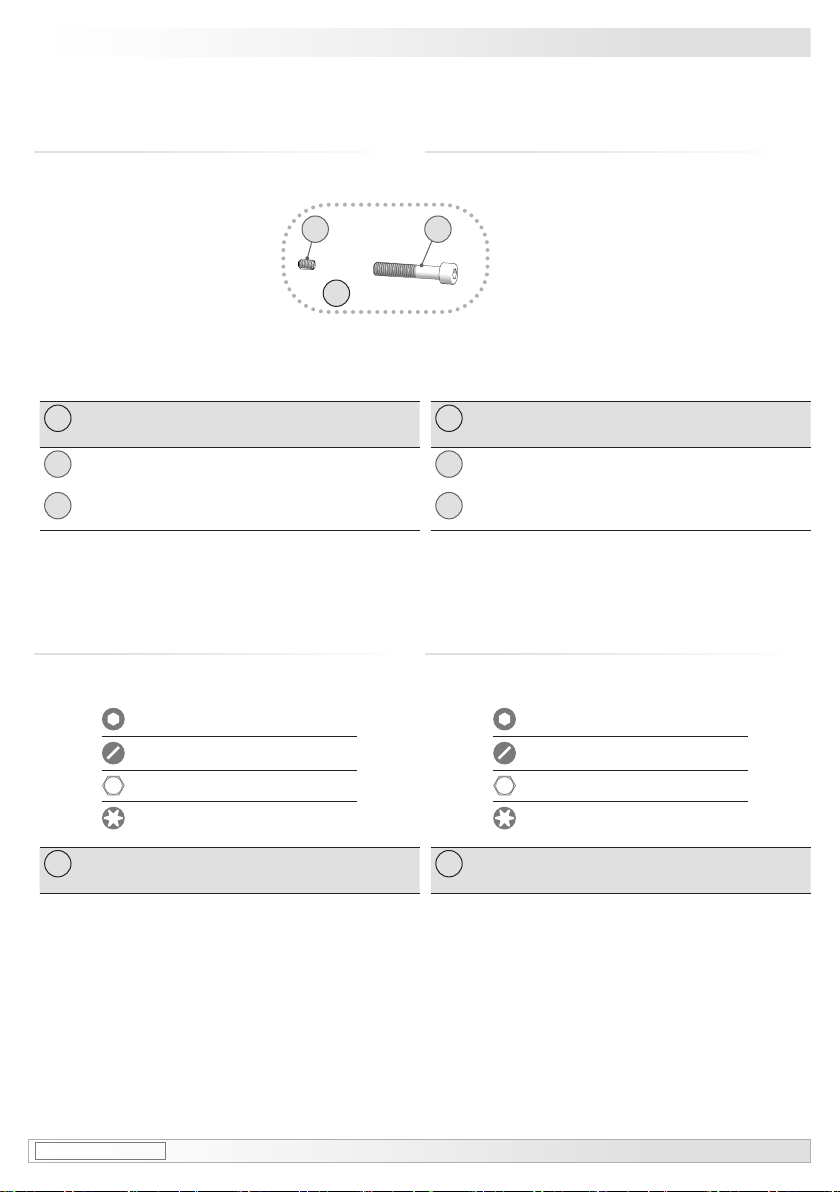

4.3 Zur Montage erforderlich (nicht im Lieferumfang enthalten) ...................................................9
4.4 Zur Demontage erforderlich (nicht im Lieferumfang enthalten) .......................................... 10
4.5 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ................................................ 10
5Montage ...........................................................................................................................................................................11
5.1 Schritt 1 .............................................................................................................................................................11
5.2 Schritt 2 .............................................................................................................................................................11
5.3 Schritt3-Einseitigo󰀨eneHohlwelle................................................................................................ 12
5.4 Schritt3-Konuswelle ............................................................................................................................... 13
5.5 Schritt 4 ............................................................................................................................................................ 14
5.6 Schritt 5 - Drehmomentstütze ............................................................................................................... 15
5.7 HinweiszurVermeidungvonMessfehlern..................................................................................... 16
5.8 Schritt 6 .............................................................................................................................................................17
5.9 Montagehinweis............................................................................................................................................17
5.10 Schritt 7 ............................................................................................................................................................ 18
5.11 Schritt 8 und 9 - Klemmenkasten ........................................................................................................ 18
5.12 Schritt 10 - Klemmenkasten .................................................................................................................. 19
5.13 Schritt 11 - Klemmenkasten ................................................................................................................... 19
5.14 Schritt 12 - Klemmenkasten ................................................................................................................... 20
6Abmessungen ............................................................................................................................................................ 21
6.1 Einseitigo󰀨eneHohlwelle....................................................................................................................... 21
6.2 Konuswelle...................................................................................................................................................... 23
7Elektrischer Anschluss ....................................................................................................................................... 25
7.1 Beschreibung der Anschlüsse .............................................................................................................. 25
7.2 Ausgangssignale ......................................................................................................................................... 26
7.3 Klemmenbelegung ...................................................................................................................................... 26
7.4 Option EMS (Enhanced Monitoring System): Status LED / Fehlerausgang ................ 27
7.5 Option Heizung: Stromanschluss für Heizung ............................................................................. 28
7.6 Sensorkabel HEK 8 (Zubehör) ............................................................................................................. 28
8Betrieb und Wartung ............................................................................................................................................. 29
8.1 Option Erdung: Austausch der Kohlebürste .................................................................................. 29
9Demontage ................................................................................................................................................................... 30
10 Technische Daten .................................................................................................................................................... 33
10.1 Technische Daten - elektrisch .............................................................................................................. 33
10.2 Technische Daten - mechanisch ......................................................................................................... 33
11 Zubehör .......................................................................................................................................................................... 35

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1)
Table of contents
Table of contents
1General notes ................................................................................................................................................................2
2Operation in potentially explosive environments (only with option ATEX)...........................4
3Security indications ..................................................................................................................................................6
4Preparation .....................................................................................................................................................................7
4.1 Scope of delivery of the device ...............................................................................................................7
4.2 Scope of delivery terminal box ................................................................................................................8
4.3 Required for mounting (not included in scope of delivery) ....................................................... 9
4.4 Required for dismounting (not included in scope of delivery) .............................................. 10
4.5 Required tools (not included in scope of delivery) ..................................................................... 10
5Mounting .........................................................................................................................................................................11
5.1 Step 1 .................................................................................................................................................................11
5.2 Step 2 .................................................................................................................................................................11
5.3 Step 3 - Blind hollow shaft ...................................................................................................................... 12
5.4 Step 3 - Cone shaft .................................................................................................................................... 13
5.5 Step 4 ................................................................................................................................................................ 14

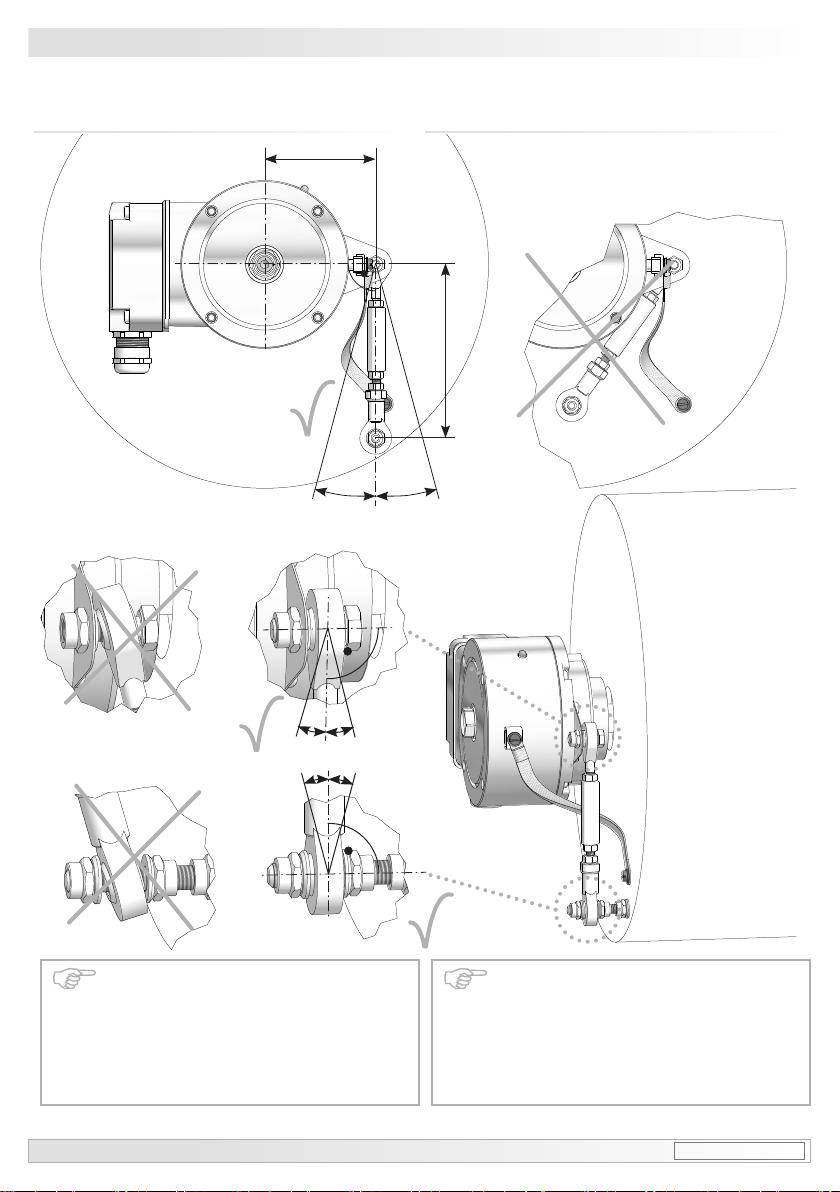

5.6 Step 5 - Torque arm ................................................................................................................................... 15
5.7 How to prevent measurement errors ................................................................................................. 16
5.8 Step 6 ................................................................................................................................................................ 17
5.9 Mounting instruction .................................................................................................................................. 17
5.10 Step 7 ................................................................................................................................................................ 18
5.11 Step 8 and 9 - Terminal box ................................................................................................................... 18
5.12 Step 10 - Terminal box .............................................................................................................................. 19
5.13 Step 11 - Terminal box .............................................................................................................................. 19
5.14 Step 12 - Terminal box .............................................................................................................................. 20
6Dimensions .................................................................................................................................................................. 21
6.1 Blind hollow shaft ........................................................................................................................................ 21
6.2 Cone shaft ....................................................................................................................................................... 23
7Electrical connection ............................................................................................................................................ 25
7.1 Terminalsignicance................................................................................................................................. 25
7.2 Output signals ............................................................................................................................................... 26
7.3 Terminal assignment ................................................................................................................................. 26
7.4 Option EMS (Enhanced Monitoring System): Status LED / Error output ....................... 27
7.5 Option heating: Power supply for heating ....................................................................................... 28
7.6 Sensor cable HEK 8 (accessory) ........................................................................................................ 28
8Operation and maintenance ............................................................................................................................. 29
8.1 Option earting: Replace of the carbon brush ................................................................................ 29
9Dismounting ................................................................................................................................................................ 30
10 Technical data ............................................................................................................................................................ 34
10.1 Technical data - electrical ratings ....................................................................................................... 34
10.2 Technical data - mechanical design .................................................................................................. 34
11 Accessories ................................................................................................................................................................. 35

1Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661
1 AllgemeineHinweise
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
HinweiszurGewährleistungeineseinwandfreienBetriebesdesGerätes
i
Information
Empfehlung für die Gerätehandhabung
1.2 Der inkrementale Drehgeber HOG 11 (HOG 11 G) ist ein opto-elektronisches Präzisions-
messgerät,dasmitSorgfaltnurvontechnischqualiziertemPersonalgehandhabtwerdendarf.
1.3 DiezuerwartendeLebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Option Erdung: KohlebürstenhabeneinezuerwartendeLebensdauer, die vom Stromdurch-
gang abhängt und in der Regel der Kugellagerlebensdauer entspricht.
1.5 Der LagertemperaturbereichdesGerätesliegtzwischen-15°Cbis+70°C.
1.6 Der BetriebstemperaturbereichdesGerätesliegtzwischen-40°Cbis+100°C
(>3072ImpulseproUmdrehung:-25...+100°C,OptionHeizung:-50...+100°C),
eingeschränkt im Ex-Bereich, siehe Abschnitt 2, am Gehäuse gemessen.
1.7 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.8 Das Gerät ist zugelassen nach UL (gilt nicht für Einsatz in explosionsgefährdeten Bereichen).
1.9 Wirgewähren2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie(ZVEI).
1.10 DasGerätdarfnurwieindieserAnleitungbeschriebengeö󰀨netwerden.Reparaturen oder
Wartungsarbeiten,dieeinvollständigesÖ󰀨nendesGeräteserfordern,sindvomHersteller
durchzuführen.AmGerätdürfenkeineVeränderungenvorgenommenwerden.
1.11 Bei Rückfragenbzw.Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.12 Entsorgung (Umweltschutz):
GebrauchteElektro-undElektronikgerätedürfennichtimHausmüllentsorgtwerden.
DasProduktenthältwertvolleRohsto󰀨e,dierecyceltwerdenkönnen.Wennimmer
möglichsollenAltgerätelokalamentsprechendenSammeldepotentsorgtwerden.Im
BedarfsfallgibtBaumerdenKundendieMöglichkeit,Baumer-Produktefachgerechtzuentsor-
gen.WeitereInformationensiehewww.baumer.com.
i
Achtung!
BeschädigungdesaufdemGerätbendlichenSiegels führtzuGewährleistungsver-
lust.

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct device operation
i
Information
Recommendation for device handling
1.2 The incremental encoder HOG 11 (HOG 11 G) is an opto electronic precision measurement
device which must be handled with care by skilled personnel only.
1.3 The expected service life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 Option earthing: The expected service life of the carbon brushes depends on the electrical
current and is usually consistent with the service life of the ball bearings.
1.5 The storage temperature range of the device is between -15 °C and +70 °C.
1.6 The operating temperature range of the device is between -40 °C and +100 °C
(>3072 pulses per revolution: -25...+100 °C, option heating: -50...+100 °C), restricted
in potentially explosive environments, see section 2, measured at the housing.
1.7 EU Declaration of Conformity meeting to the European Directives.
1.8 The device is UL approved (not applicable for operation in potentially explosive atmospheres).
1.9 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.10 The device may be only opened as described in this instruction. Repair or maintenance work
that requires opening the device completely must be carried out by the manufacturer. Altera-
tions of the device are not permitted.
1.11 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.12 Disposal (environmental protection):
Do not dispose of electrical and electronic equipment in household waste. The product
contains valuable raw materials for recycling. Whenever possible, waste electrical and
electronic equipment should be disposed locally at the authorized collection point. If
necessary, Baumer gives customers the opportunity to dispose of Baumer products profession-
ally. For further information see www.baumer.com.
i
Warning!
Damaging the seal on the device invalidates warranty.

3Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661
2Betrieb in explosionsgefährdeten Bereichen (nur bei Option ATEX)
Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche.
Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3D(Ex-Atmo-
sphäreStaub)zulässig.Ausnahme:VersionenmitErdungodermitHeizungdürfennichtin
explosionsgefährdetenBereicheneingesetztwerden.
Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex ec IIC T4 Gc
    -Normenkonformität:  ENIEC60079-0:2018  
        ENIEC60079-7:2015+A1:2018
- Zündschutzart: ec
- Temperaturklasse: T4
- Gerätegruppe: II
Gerätekategorie 3 D: - Ex-Kennzeichnung: II 3 D Ex tc IIIC T135°C Dc
- Normenkonformität: EN 60079-31:2014
- Schutzprinzip: Schutz durch Gehäuse
    -Max.Oberächentemperatur:+135°C
- Gerätegruppe: III
Der Einsatz in anderen explosionsgefährdeten Bereichen ist nicht zulässig.
2.1 Der maximale Umgebungstemperaturbereich für den Einsatz des Gerätes im Ex-Bereich
beträgt-20°Cbis+40°C.
2.2 DerAnlagenbetreiberhatzugewährleisten,dasseinemöglicheStaubablagerung eine maxi-
male Schichtdicke von 5 mm nicht überschreitet (gemäß EN 60079-14).
2.3 Eine gegebenenfalls an anderen Stellen aufgeführte UL-Listung gilt nicht für den Einsatz im
Ex-Bereich.
2.4 DasGerätdarfnurinBetriebgenommenwerden,wenn...
– die Angaben auf dem Typenschild des Gerätes mit dem zulässigen Ex-Einsatzbereich vor
Ortübereinstimmen(Gerätegruppe,Kategorie,Zone,Temperaturklassebzw.maximale
Oberächentemperatur),
– die Angaben auf dem Typenschild des Gerätes mit dem Spannungsnetz übereinstimmen,
– das Gerät unbeschädigt ist (keine Schäden durch Transport und Lagerung) und
– sichergestellt ist, dass keine explosionsfähige Atmosphäre, Öle, Säure, Gase, Dämpfe,
Strahlungen etc. bei der Montage vorhanden sind.
2.5 AnBetriebsmitteln,dieinexplosionsgefährdetenBereicheneingesetztwerden,darfkeine
Veränderungvorgenommenwerden.ReparaturendürfennurdurchvomHerstellerautorisierte
Stellenausgeführtwerden.Bei Zuwiderhandlung erlischt die Ex-Zulassung.
2.6 Bei der Montage und Inbetriebnahme ist die Norm EN 60079-14 zu beachten.
2Betrieb in explosionsgefährdeten Bereichen
Das Gerät ist entsprechend den Angaben in der Montage- und Betriebsanleitung zu
betreiben. Die für die Verwendung bzw. den geplanten Einsatzzweck zutre󰀨enden
Gesetze, Richtlinien und Normen sind zu beachten.

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1) 4
2Operation in potentially explosive environments (only with option ATEX)
The device complies with the directive 2014/34/EU for potentionally explosive atmospheres.
It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and
3D(explosive dust atmosphere). Exception: Versions with earthing or with heating must not be
used in potentionally explosive atmospheres.
Equipment category 3 G: - Ex labeling: II 3 G Ex ec IIC T4 Gc
- Conforms to standard: EN IEC 60079-0:2018
EN IEC 60079-7:2015 +A1:2018
- Type of protection: ec
- Temperature class: T4
- Group of equipment: II
Equipment category 3 D: - Ex labeling: II 3 D Ex tc IIIC T135°C Dc
- Conforms to standard: EN 60079-31:2014
- Protective principle: Protection by enclosure
- Max. surface temperature: +135 °C
- Group of equipment: III
The operation in other explosive atmospheres is not permissible.
2.1 In Ex areas the device must only be used within the ambient temperature range from -20 °C to
+40 °C.
2.2 The plant operator must ensure that any possible dust deposit does not exceed a thickness of
5 mm (in accordance with EN 60079-14).
2.3 An UL listing that may be stated elsewhere is not valid for use in explosive
environments.
2.4 Operation of the device is only permissible when ...
– the details on the type label of the device match the on-site conditions for the permissible
Ex area in use (group of equipment, equipment category, zone, temperature class or maxi-
mum surface temperature),
– the details on the type label of the device match the electrical supply network,
– the device is undamaged (no damage resulting from transport or storage), and
– it has been checked that there is no explosive atmosphere, oils, acids, gases, vapors,
radiation etc. present when mounting.
2.5 It is not permissible to make any alteration to equipment that is used in potentially explosive en-
vironments. Repairs may only be carried out by authorized authorities provided by the manufac-
turer. Contravention invalidates the EX approval.
2.6 Attend the norm EN 60079-14 during mount and operation.
Operation in potentially explosive environments 2
The device must be operated in accordance with the stipulations of the mounting and
operating instructions. The relevant laws, regulations and standards for the planned
application must be observed.

5Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661
3 Sicherheitshinweise
3Sicherheitshinweise
3.1 Verletzungsgefahr durch rotierende Wellen
HaareundKleidungsstückekönnenvonrotierendenWellenerfasstwerden.
• VorallenArbeitenalleBetriebsspannungenausschaltenundMaschinenstillsetzen.
3.2 Zerstörungsgefahr durch elektrostatische Auadung
DieelektronischenBauteileimGerätsindempndlichgegenhoheSpannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Maximale Betriebsspannung nicht überschreiten.
3.3 Zerstörungsgefahr durch mechanische Überlastung
EinestarreBefestigungkannzuÜberlastungdurchZwangskräfteführen.
• DieBeweglichkeitdesGerätesniemalseinschränken.
UnbedingtdieMontagehinweisebeachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
3.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• NiemalsGewaltanwenden.
Bei sachgemäßer Montage lässt sich alles leichtgängig zusammenfügen.
• FürdieDemontagegeeignetesAbziehwerkzeugbenutzen.
3.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Gerät zu Kurzschlüssen und zur Beschädigung der Abtastung führen.
• Während aller Arbeiten am Gerät auf absolute Sauberkeit achten.
• Niemals Öl oder Fett in das Innere des Gerätes gelangen lassen.
3.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die Abtastung und die Kugellager beschädigen. Die Demontage
eines mit der Achse verklebten Gerätes kann zu dessen Zerstörung führen.
3.7 Explosionsgefahr (nur bei Option ATEX)
DasGerätdarfinexplosiongefährdetenBereichenderKategorien3Dund3Geingesetztwer-
den. Der Betrieb in anderen explosionsgefährdeten Bereichen ist nicht zulässig.
Ausnahme:VersionenmitErdungodermitHeizungdürfennichtinexplosionsgefährdetenBe-
reicheneingesetztwerden.

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1) 6
Security indications 3
3Security indications
3.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Beforeallworkswitchoallvoltagesuppliesandensuremachineryisstationary.
3.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the device are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed maximum voltage supply.
3.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the device.
The mounting instructions must be followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
3.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the sensing system.
• Never use force.
Mounting is simple when correct procedure is followed.
• Use suitable puller for dismounting.
3.5 Risk of destruction due to contamination
Dirt penetrating inside the device can cause short circuits and damage the sensing system.
• Absolute cleanliness must be maintained when carrying out any work on the device.
• Never allow lubricants to penetrate the device.
3.6 Risk of destruction due to adhesive uids
Adhesiveuidscandamagethesensingsystemandtheballbearings.Dismountingadevice,
secured to a shaft by adhesive may lead to the destruction of the device.
3.7 Explosion risk (only with option ATEX)
You can use the device in areas with explosive atmospheres of category 3 D and 3 G. The op-
eration in other explosive atmospheres is not permissible.
Exception: Versions with earthing or with heating must not be used in potentionally explosive
atmospheres.

7Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661
4 Vorbereitung / Preparation
8 9
2
1Gehäuse
2Einseitigo󰀨eneHohlwelleoderKonuswelle
mitSchlüsselächeSW17mm
3Spannelement
(nurbeieinseitigo󰀨enerHohlwelle)
4Stützblech für Drehmomentstütze
5Sechskantschraube M6x18 mm, ISO 4017
6Scheibe B6,4, ISO 7090
7Selbstsichernde Mutter M6, ISO 10511
8Abdeckhaube mit O-Ring
9Ejot-Innensechskantschraube M4x14 mm
10 Erdungsband ~230 mm lang
11 Klemmenkasten
12 Option EMS: Status LED 3), s. Abschnitt 7.4.
13 Option Heizung
14 Option Erdung: Bürstenhalterung
15 Option Erdung: Kohlebürste
1) OptionG:ZwillingsgeberHOG 11 G
2) Option M: Redundante Abtastung HOG 11 M
3) Option EMS: HOG 11.2
1Housing
2Blind hollow shaft or cone shaft with spanner
at17mma/f
3Clamping element
(only for blind hollow shaft)
4Support plate for torque arm
5Hexagon screw M6x18 mm, ISO 4017
6Washer B6.4, ISO 7090
7Self-locking nut M6, ISO 10511
8Cover with o-ring
9Ejot hexagon socket screw M4x14 mm
10 Earthing strap, length ~230 mm
11 Terminal box
12 Option EMS: status LED 3), see section 7.4.
13 Option heating
14 Option earthing: Brush holder
15 Option earthing: Carbon brush
1) Option G: Twin encoder HOG 11 G
2) Option M: Redundant sensing HOG 11 M
3) Option EMS: HOG 11.2
4Vorbereitung
4.1 Lieferumfang Gerät
4Preparation
4.1 Scope of delivery of the device
1
2
10
3
4
6
5
71
11
11
11 11 12 12 12 12
1)
1)
2) 1) 2) 2) 1) 2) 2) 3) 1) 2) 3)
89
Option
2
14
15
Option
13

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1) 8
 Vorbereitung / Preparation 4
4.2 Lieferumfang Klemmenkasten 4.2 Scope of delivery terminal box
11a
Klemmenkastendeckel
11b
Torx-/Schlitzschraube M4x32 mm
11c
Kabelverschraubung M20x1,5 mm
für Kabel ø5...13 mm
11d
Anschlussplatine,
siehe Abschnitt 5.12 und 7.3.
11e
Torx-/Schlitzschraube M3x10 mm
11f
D-SUB Stecker am
Gerätegehäuse
1) OptionG:ZwillingsgeberHOG 11 G
2) Option M: Redundante Abtastung HOG 11 M
11a
Terminal box cover
11b
Torx/slotted screw M4x32 mm
11c
Cable gland M20x1.5 mm
for cable ø5...13 mm
11d
Connecting board,
see section 5.12 and 7.3.
11e
Torx/slotted screw M3x10 mm
11f
D-SUB connector (male) on the
device housing
1) Option G: Twin encoder HOG 11 G
2) Option M: Redundant sensing HOG 11 M
11a
11a
11a
11f
11f
11f
11c
11a
11e 11d
11f
1) 2)
2)
1)
-
-
-
11b

9Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661
4 Vorbereitung / Preparation

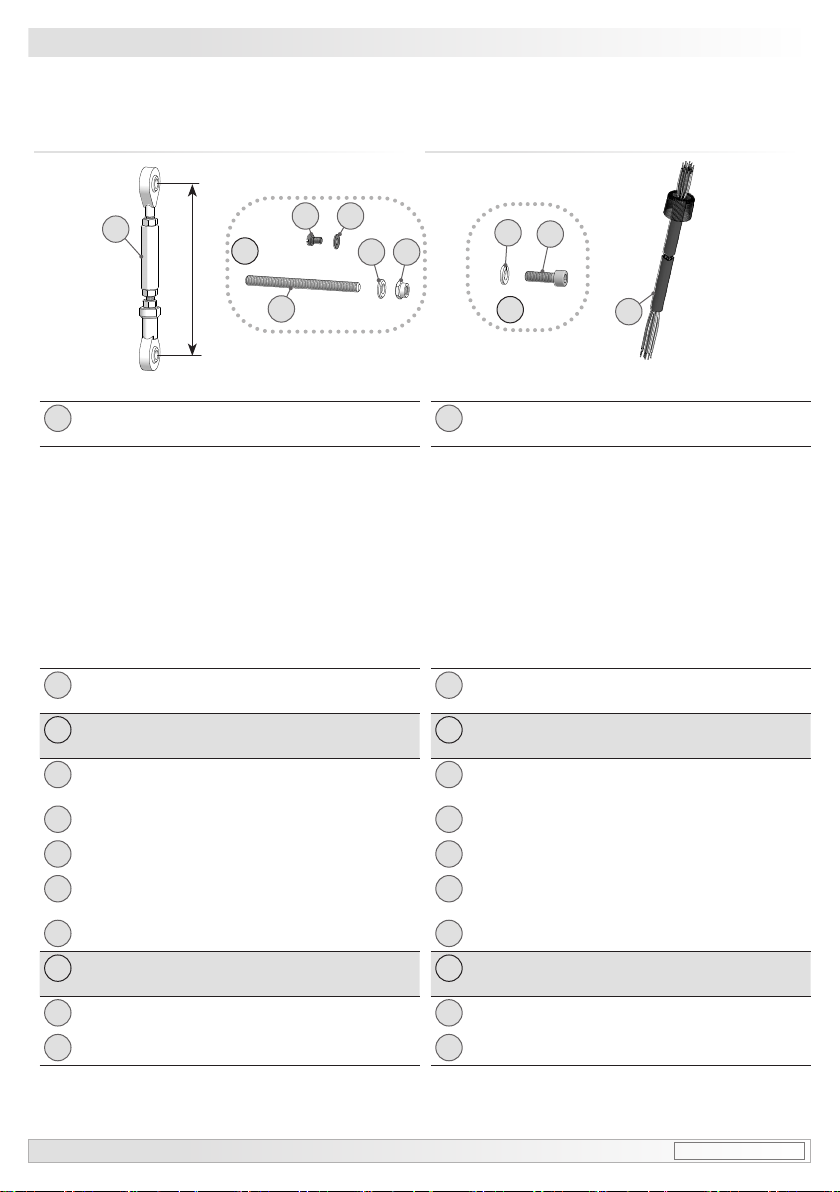

4.3 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
4.3 Required for mounting
(not included in scope of delivery)
16
18a
18e 18d
18b 18c
19a 19b
17
3x 3x
18
19
L
16 Drehmomentstütze, als Zubehör erhältlich:
BestellnummerLängeL,Version
11043628 67...70 mm, Standard
11004078 125 (±5) mm 4), Standard
11002915 440 (+20/-15) mm 5), Standard
11054917 67...70 mm, isoliert
11072795 125 (±5) mm 4), isoliert
11082677 440 (+20/-15) mm 5), isoliert
11054918 67...70 mm, rostfrei
11072787 125 (±5) mm 4), rostfrei
11072737 440 (+20/-15) mm 5), rostfrei
17 Sensorkabel HEK 8,
als Zubehör erhältlich, siehe Abschnitt 7.6.
18 Montageset als Zubehör erhältlich:
Bestellnummer 11077197, bestehend aus ...
18a
GewindestangeM6(1.4104),
Längevariabel(≤210mm)
18b
Scheibe B6,4, ISO 7090
18c
Selbstsichernde Mutter M6, ISO 10511
18d
Zylinderschraube M6x8 mm für Erdungsband,
ISO 1207
18e
Scheibe B6,4 für Erdungsband, ISO 7090
19 Montage-/Demontageset als Zubehör erhält-
lich: Bestellr. 11077087, bestehend aus ...
19a
Federring 6, DIN 7980
19b
Zylinderschraube M6x30 mm, ISO 4762
4) Kürzbarauf≥71mm
5) Kürzbarauf≥131mm
16 Torque arm, available as accessory:
Order number Length L, version
11043628 67...70 mm, standard
11004078 125 (±5) mm 4), standard
11002915 440 (+20/-15) mm 5), standard
11054917 67...70 mm, insulated
11072795 125 (±5) mm 4), insulated
11082677 440 (+20/-15) mm 5), insulated
11054918 67...70 mm, stainless
11072787 125 (±5) mm 4), stainless
11072737 440 (+20/-15) mm 5), stainless
17 Sensor cable HEK 8,
available as accessory, see section 7.6.
18 Mounting kit available as accessory:
Order number 11077197, including ...
18a
Thread rod M6 (1.4104),
lengthvariable(≤210mm)
18b
Washer B6.4, ISO 7090
18c
Self-locking nut M6, ISO 10511
18d
Cylinder screw M6x8 mm for earthing strap,
ISO 1207
18e
Washer B6.4 for earthing strap, ISO 7090
19 Mounting/dismounting kit available as acces-
sory: Order number 11077087, including ...
19a
Spring washer 6, DIN 7980
19b
Cylinder screw M6x30 mm, ISO 4762
4) Canbeshortenedto≥71mm
5) Canbeshortenedto≥131mm

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1) 10
 Vorbereitung / Preparation 4
19 Montage-/Demontageset als Zubehör erhält-
lich: Bestellnr. 11077087, bestehend aus ...
19c
GewindestiftM6x10mm,ISO7436
19d
Zylinderschraube M8x45 mm, ISO 4762
19 Mounting/dismounting kit available as acces-
sory: Order number 11077087, including ...
18c
Setscrew M6x10 mm, ISO 7436
19d
Cylinder screw M8x45 mm, ISO 4762
4.4 Zur Demontage erforderlich
(nicht im Lieferumfang enthalten)
4.4 Required for dismounting
(not included in scope of delivery)
4.5 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
4.5 Required tools
(not included in scope of delivery)
19
19c 19d
3, 5 und 6 mm
1,6x8 mm und 0,8x4 mm
10 (2x), 17 und 22 mm
TX 10, TX 20
20 Werkzeugset als Zubehör erhältlich:
Bestellnummer 11068265
3, 5 and 6 mm
1.6x8 mm and 0.8x4 mm
10 (2x), 17 and 22 mm
TX 10, TX 20
20 Tool kit available as accessory:
Order number 11068265

5Montage / Mounting
11 Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661
5.2 Schritt 2 5.2 Step 2
5Montage
In den Bildern am Beispiel des HOG 11
Standard. Gleiche Montageschritte bei
allenanderenVersionen.
5.1 Schritt 1
5Mounting
Pictures showing type standard HOG 11
as example. Same mounting steps for all
versions.
5.1 Step 1
* Siehe Seite 7 oder 9
See page 7 or 9
16 *
7 6 *
* *
89 **
5
10 mm
10 mm
3 mm

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1) 12
Montage / Mounting 5

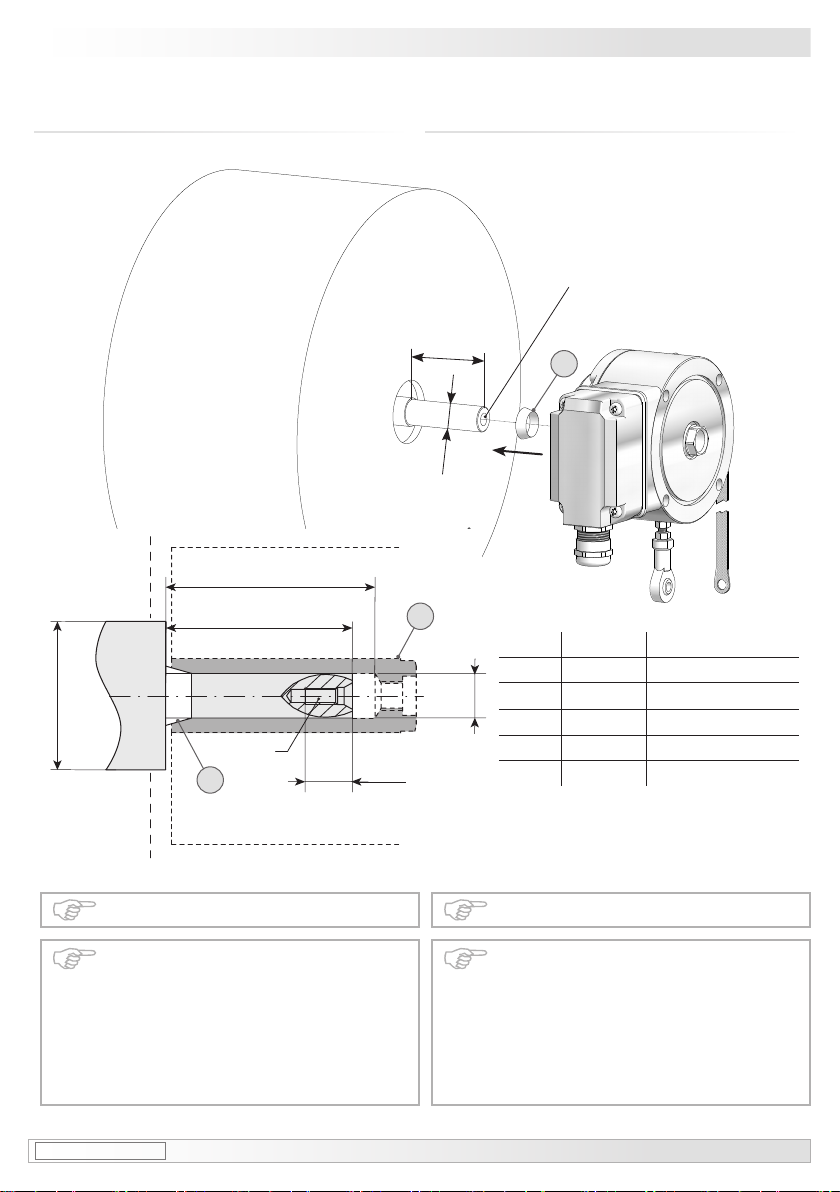

5.3 Schritt 3 - Einseitig o󰀨ene Hohlwelle 5.3 Step 3 - Blind hollow shaft
Antriebswelle einfetten. Lubricate drive shaft.
Die Antriebswelle sollte einen
möglichst kleinen Rundlau󰀨ehler
aufweisen, da dieser zu einem
Winkelfehler führen kann, siehe
Abschnitt 5.7.
Rundlau󰀨ehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 5.7.
Runouts can cause vibrations, which
can shorten the service life of the
device.
M6
ød1
ødh6
L
53 mm
(35 mm bei/at ød = 19, 20 mm)
16 mm
3
2
*
*
*Siehe Seite 7
See page 7
L
ødh6
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
3*
ødh6 ød1 L
12 mm ≥ø15mm 52 mm (40-52 mm)
15 mm ≥ø19mm 52 mm (40-52 mm)
16 mm ≥ø20mm 52 mm (40-52 mm)
19 mm ≥ø24mm 34 mm (25-34 mm)
20 mm ≥ø25mm 34 mm (25-34 mm)

5Montage / Mounting
13 Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661

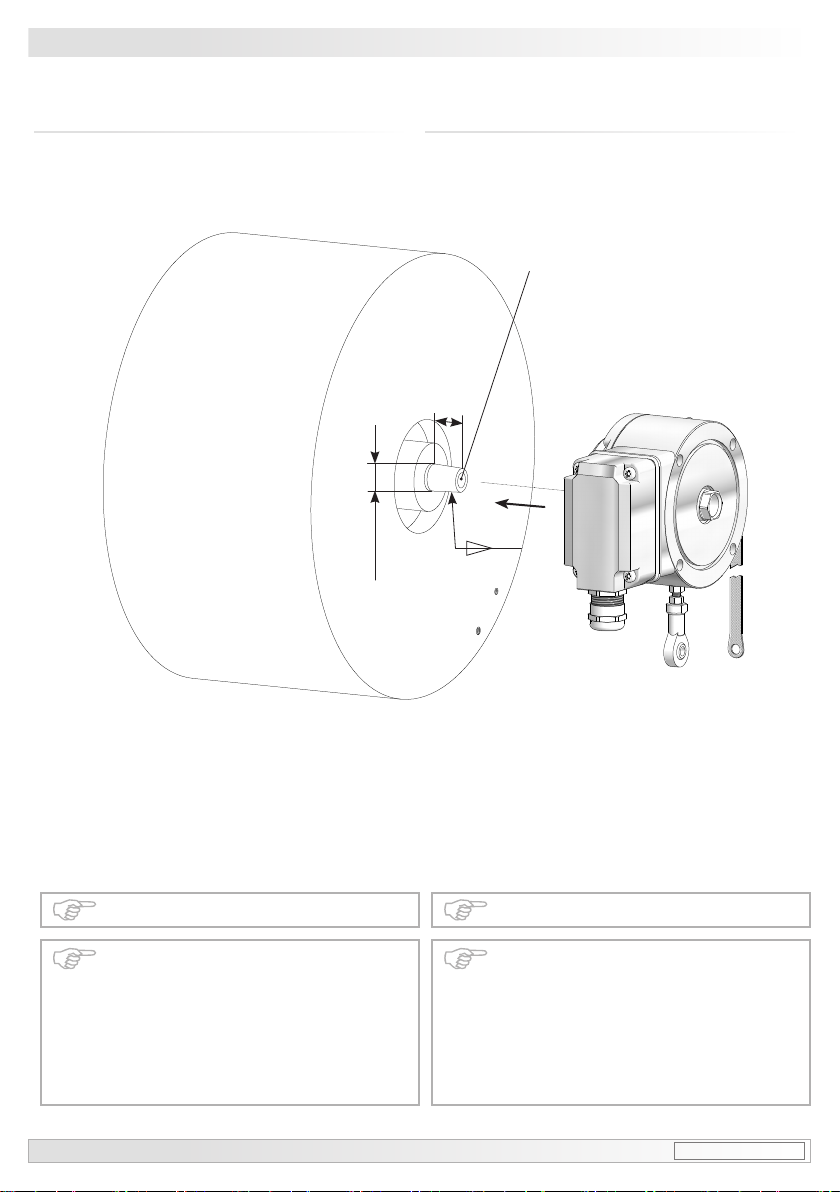

5.4 Step 3 - Cone shaft5.4 Schritt 3 - Konuswelle
20 mm
1:10
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
ø17JS8 mm
Antriebswelle einfetten. Lubricate drive shaft.
Die Antriebswelle sollte einen
möglichst kleinen Rundlau󰀨ehler
aufweisen, da dieser zu einem
Winkelfehler führen kann, siehe
Abschnitt 5.7.
Rundlau󰀨ehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 5.7.
Runouts can cause vibrations, which
can shorten the service life of the
device.

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1) 14
Montage / Mounting 5
5.5 Schritt 4 5.5 Step 4
*Siehe Seite 9
See page 9
Anzugsmoment
einseitigo󰀨eneHohlwelle:
Tightening torque
blind hollow shaft:
Mt= 6 Nm
Anzugsmoment
Konuswelle:
Tightening torque
cone shaft:
Mt= 3...4 Nm
19b19a
18a
18e
18b 18b
16
21b
18c18b
18d
**
*
* *
*
*
**
*
18c
*
17 mm
5 mm
10 mm
1.6x8 mm

5Montage / Mounting
15 Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661
5.6 Schritt 5 - Drehmomentstütze 5.6 Step 5 - Torque arm
Die Montage der Drehmomentstütze
sollte spielfrei erfolgen. Ein Spiel von
beispielsweise ±0,03 mm entspricht
einem Rundlau󰀨ehler des Gerätes von
0,06 mm, was zu einem großen
Winkelfehler führen kann, siehe
Abschnitt 5.7.
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in a runout of the
device of 0.06 mm. That may lead to a
large angle error, see section 5.7.
15°
15°
9°
9°
9°
9°
L1
L2 (≥L1)

MB072T2-11070661 Baumer_HOG11-HOG11G _T2_ DE_ EN _202203 _MI_11070661 (22 A1) 16
Montage / Mounting 5
5.7 Hinweis zur Vermeidung von Messfeh-
lern
FüreineneinwandfreienBetriebdes
Gerätes ist eine korrekte Montage, ins-
besondere auch der Drehmomentstütze,
notwendig,wiebeschriebeninAbschnitt
5.1 bis 5.6.
DerRundlau󰀨ehlerderAntriebswelle
sollte möglichst nicht mehr als 0,2 mm
(0,03 mm empfohlen) betragen, da hier-
durchWinkelfehlerverursachtwerden.
Solche Winkelfehler können durch einen
größeren Abstand L1reduziertwerden 6).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze, siehe Abschnitt
5.6, mindestens gleich L1 sein sollte 7).
DerWinkelfehlerkannwiefolgtberechnet
werden:
Δρmech=±90°/π· R/L1
mit R:
Rundlau󰀨ehlerinmm
L1:
Abstand der Drehmomentstütze zum
Gerätemittelpunkt in mm
Berechnungsbeispiel:
Für R= 0,06 mm und L1 = 69,5 mm ergibt
sich ein Winkelfehler
Δρmechvon±0,025°.
i
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
5.7 How to prevent measurement errors
To ensure that the device operates cor-
rectly, it is necessary to mount it accu-
rately as described in section 5.1 to 5.6,
which includes correct mounting of the
torque arm.
The radial runout of the drive shaft should
not exceed 0.2 mm (0.03 mm recom-
mended), if at all possible, to prevent an
angle error.
An angle error may be reduced by
increasing the length of L1 6). Make sure
that the length L2 of the torque arm, see
section 5.6, is at least equal to L1 7).
The angle error can be calculated as
follows:
Δρmech = ± 90°/π· R/L1
with R:
Radial runout in mm
L1:
Distance of the torque arm to the center
point of the device in mm
Example of calculation:
For R= 0.06 mm and L1 = 69.5 mm the
resulting angle error
Δρmech equals ± 0.025°.
i
For more information,
call the telephone hotline at
[phone]
6) Auf Anfrage sind hierzu verschiedene Stützbleche für die
Drehmomentstütze erhältlich.
7) WennL2<L1mussmitderLängeL2gerechnetwerden.
6) Forthisdierentsupportplatesforthetorquearmare
available on request.
7) If L2 < L1, L2 must be used in the calculation formula.

5Montage / Mounting
17 Baumer_HOG11-HOG11G_T2_DE_EN_202203_MI_11070661 (22A1) MB072T2-11070661
5.9 Montagehinweis 5.9 Mounting instruction
5.8 Schritt 6 5.8 Step 6
*Siehe Seite 7
See page 7
i
Wir empfehlen, das Gerät so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt
ausgesetzt ist.
i
It is recommended to mount the device
with cable connection facing down-
ward and being not exposed to water.
98 **
Anzugsmoment:
Tightening torque:
Mt= 2...3 Nm
3 mm
