Baumer HUBNER BERLIN HOG 8 Service manual

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
HOG 8
Inkrementaler Drehgeber
Incremental encoder
Montage- und Betriebsanleitung
Mounting and operating instructions

Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ................................................................................................................................................1
2Sicherheitshinweise .................................................................................................................................................3
3Vorbereitung ..................................................................................................................................................................5
3.1 Lieferumfang .....................................................................................................................................................5
3.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) ...................................................6
3.3 Zusätzlich erforderlich bei Standardversion (nicht im Lieferumfang enthalten) ............6
3.4 Zusätzlich erforderlich für Montage mit Stützblech
(nicht im Lieferumfang enthalten) ..........................................................................................................7
3.5 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ...................................................7
4Montage .............................................................................................................................................................................8
4.1 Mit Drehmomentblech (Standard) .........................................................................................................8
4.1.1 Schritt 1 ............................................................................................................................................................8
4.1.2 Schritt 2 ............................................................................................................................................................8
4.1.3 Schritt 3 ............................................................................................................................................................9
4.1.4 Schritt 4 ............................................................................................................................................................9
4.2 Mit Stützblech und Drehmomentstütze ........................................................................................... 10
4.2.1 Schritt 1 ......................................................................................................................................................... 10
4.2.2 Schritt 2 ......................................................................................................................................................... 10
4.2.3 Schritt 3 ..........................................................................................................................................................11
4.2.4 Schritt 4 - Drehmomentstütze ........................................................................................................... 12
4.2.5 Hinweis zur Vermeidung von Messfehlern ................................................................................. 13
4.2.6 Schritt 5 ......................................................................................................................................................... 14
5Abmessungen ............................................................................................................................................................ 15
5.1 Mit Drehmomentblech (Standard) ...................................................................................................... 15
5.2 Mit Stützblech für Drehmomentstütze .............................................................................................. 15
6Elektrischer Anschluss ....................................................................................................................................... 16
6.1 Kabelanschluss ............................................................................................................................................ 16
6.2 Beschreibung der Anschlüsse ...............................................................................................................17
6.3 Ausgangssignale ..........................................................................................................................................17
6.4 Anschlussbelegung .................................................................................................................................... 18
6.5 Sensorkabel HEK 8 (Zubehör) ............................................................................................................. 19
7Demontage ................................................................................................................................................................... 20
7.1 Elektrische Verbindung trennen .......................................................................................................... 20
7.2 Mit Drehmomentblech (Standard) ...................................................................................................... 21
7.3 Mit Stützblech und Drehmomentstütze ........................................................................................... 22
8Zubehör .......................................................................................................................................................................... 24
9Technische Daten .................................................................................................................................................... 25
9.1 Technische Daten - elektrisch .............................................................................................................. 25
9.2 Technische Daten - mechanisch ......................................................................................................... 25

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
Table of contents
Table of contents
1General notes ................................................................................................................................................................2
2Security indications ..................................................................................................................................................4
3Preparation .....................................................................................................................................................................5
3.1 Scope of delivery ............................................................................................................................................5
3.2 Required for mounting (not included in scope of delivery) ....................................................... 6
3.3 Additionally required for standard version (not included in scope of delivery) .............. 6
3.4 Additionally required for mounting with support plate
(not included in scope of delivery) .........................................................................................................7
3.5 Required tools (not included in scope of delivery) ........................................................................7
4Mounting ...........................................................................................................................................................................8
4.1 With torque sheet (standard) ....................................................................................................................8
4.1.1 Step 1 ................................................................................................................................................................8
4.1.2 Step 2 ................................................................................................................................................................8
4.1.3 Step 3 ................................................................................................................................................................9
4.1.4 Step 4 ................................................................................................................................................................ 9
4.2 With support plate and torque arm .................................................................................................... 10
4.2.1 Step 1 ............................................................................................................................................................. 10
4.2.2 Step 2 ............................................................................................................................................................. 10
4.2.3 Step 3 ..............................................................................................................................................................11
4.2.4 Step 4 - Torque arm ................................................................................................................................ 12
4.2.5 How to prevent measurement errors ............................................................................................. 13
4.2.6 Step 5 ............................................................................................................................................................. 14
5Dimensions .................................................................................................................................................................. 15
5.1 With torque sheet (standard) ................................................................................................................. 15
5.2 With support plate for torque arm ....................................................................................................... 15
6Electrical connection ............................................................................................................................................ 16
6.1 Cable connection ......................................................................................................................................... 16
6.2 Terminalsignicance................................................................................................................................. 17
6.3 Output signals ............................................................................................................................................... 17
6.4 Connecting assignment ........................................................................................................................... 18
6.5 Sensor cable HEK 8 (accessory) ........................................................................................................ 19
7Dismounting ................................................................................................................................................................ 20
7.1 Disconnect electrical connection ........................................................................................................ 20
7.2 With torque sheet (standard) ................................................................................................................. 21
7.3 With support plate and torque arm .................................................................................................... 22
8Accessories ................................................................................................................................................................. 24
9Technical data ............................................................................................................................................................ 26
9.1 Technical data - electrical ratings ....................................................................................................... 26
9.2 Technical data - mechanical design .................................................................................................. 26

1Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
1Allgemeine Hinweise
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes
i
Information
Empfehlung für die Gerätehandhabung
1.2 Der inkrementale Drehgeber HOG 8 ist ein opto-elektronisches Präzisionsmessgerät, das
mit Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.5 Der Betriebstemperaturbereich des Gerätes liegt zwischen -30 °C bis +85 °C
(>3072 Impulse pro Umdrehung: -25...+85 °C), am Gehäuse gemessen.
1.6 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.7 Das Gerät ist zugelassen nach UL.
1.8 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.9 Wartungsarbeiten sind nicht erforderlich. Das Gerät darf nur wie in dieser Anleitung beschrie-
ben geöffnet werden. Reparaturen, die ein vollständiges Öffnen des Gerätes erfordern, sind
vom Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorgenommen werden.
1.10 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.11 Entsorgung (Umweltschutz):
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden.
Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer
möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im
Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor-
gen. Weitere Informationen siehe www.baumer.com.
i
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsver-
lust.

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct device operation
i
Information
Recommendation for device handling
1.2 The incremental encoder HOG 8 is an opto electronic precision measurement device
which must be handled with care by skilled personnel only.
1.3 The expected service life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.5 The storage temperature range of the device is between -15 °C and +70 °C.
1.6 The operating temperature range of the device is between -30 °C and +85 °C
(>3072 pulses per revolution: -25...+85 °C), measured at the housing.
1.7 EU Declaration of Conformity meeting to the European Directives.
1.8 The device is UL approved.
1.9 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.10 Maintenance work is not necessary. The device may be only opened as described in this
instruction. Repair work that requires opening the device completely must be carried out by the
manufacturer. Alterations of the device are not permitted.
1.11 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.12 Disposal (environmental protection):
Do not dispose of electrical and electronic equipment in household waste. The product
contains valuable raw materials for recycling. Whenever possible, waste electrical and
electronic equipment should be disposed locally at the authorized collection point. If
necessary, Baumer gives customers the opportunity to dispose of Baumer products profession-
ally. For further information see www.baumer.com.
i
Warning!
Damaging the seal on the device invalidates warranty.

3Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
2Sicherheitshinweise
2Sicherheitshinweise
2.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
2.2 ZerstörungsgefahrdurchelektrostatischeAuadung
Die elektronischen Bauteile im Gerät sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Maximale Betriebsspannung nicht überschreiten.
2.3 Zerstörungsgefahr durch mechanische Überlastung

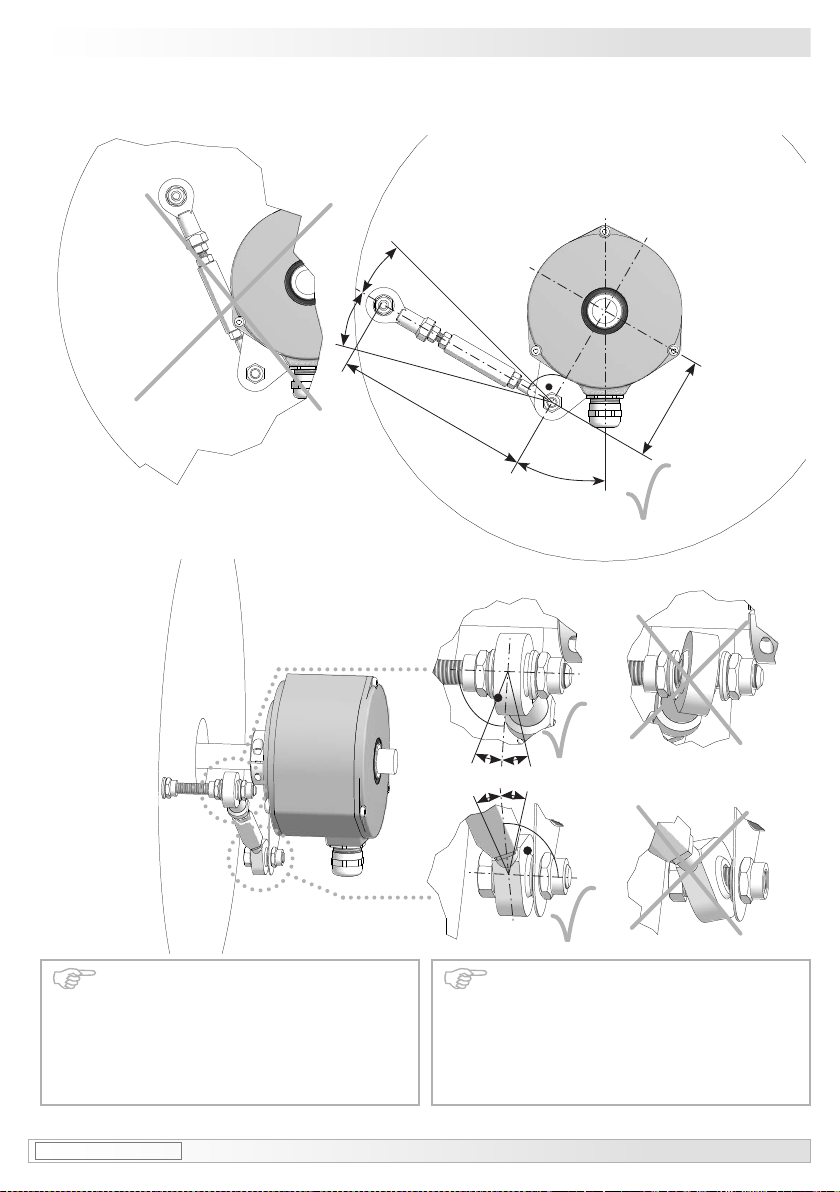

Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Gerätes niemals einschränken.
Unbedingt die Montagehinweise beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
2.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden.
Bei sachgemäßer Montage lässt sich alles leichtgängig zusammenfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
2.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Gerät zu Kurzschlüssen und zur Beschädigung der Abtastung führen.
• Während aller Arbeiten am Gerät auf absolute Sauberkeit achten.
• Niemals Öl oder Fett in das Innere des Gerätes gelangen lassen.
2.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die Abtastung und die Kugellager beschädigen. Die Demontage
eines mit der Achse verklebten Gerätes kann zu dessen Zerstörung führen.
2.7 Explosionsgefahr
Das Gerät nicht in Bereichen mit explosionsgefährdeten bzw. leicht entzündlichen Materialien
verwenden. Durch eventuelle Funkenbildung können diese leicht Feuer fangen und/oder explo-
dieren.

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
4
Security indications 2
2Security indications
2.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all voltage supplies and ensure machinery is stationary.
2.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the device are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed maximum voltage supply.
2.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the device.
The mounting instructions must be followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
2.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the sensing system.
• Never use force.
Mounting is simple when correct procedure is followed.
• Use suitable puller for dismounting.
2.5 Risk of destruction due to contamination
Dirt penetrating inside the device can cause short circuits and damage the sensing system.
• Absolute cleanliness must be maintained when carrying out any work on the device.
• Never allow lubricants to penetrate the device.
2.6 Riskofdestructionduetoadhesiveuids
Adhesiveuidscandamagethesensingsystemandtheballbearings.Dismountingadevice,
secured to a shaft by adhesive may lead to the destruction of the device.
2.7 Explosion risk
Donotusethedeviceinareaswithexplosiveand/orhighlyinammablematerials.Theymay
explodeand/orcatchrebypossiblesparkformation.

5Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
3Vorbereitung/Preparation
3Vorbereitung
3.1 Lieferumfang
3Preparation
3.1 Scope of delivery
9
1Gehäuse
2Durchgehende Hohlwelle
3Klemmring
4Torxschraube M3x12 mm 1)
Gewindestift ISO 4029, M4x6 mm 2)
5Abdeckhaube
6Torxschraube M3x12 mm
7Kabelverschraubung M16x1,5 mm
für Kabel ø5...9 mm
8Anschlussklemmen,
siehe Abschnitt 6.1.2 und 6.4.
9Option: Stützblech für Drehmomentstütze
1) Durchgehende Hohlwelle ø10 und 12 mm
2) Durchgehende Hohlwelle ø14, 15 mm und 16 mm
1Housing
2Through hollow shaft
3Clamping ring
4Torx screw M3x12 mm 1)
Setscrew ISO 4029, M4x6 mm 2)
5Cover
6Torx screw M3x12 mm
7Cable gland M16x1.5 mm
for cable ø5...9 mm
8Connecting terminal,
see section 6.1.2 and 6.4.
9Option: Support plate for torque arm
1) Through hollow shaft ø10 and 12 mm
2) Through hollow shaft ø14, 15 mm and 16 mm
7
56
8
1
2
3
4

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
6
Vorbereitung/Preparation 3
3.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.3 Zusätzlich erforderlich bei Standard-
version
(nicht im Lieferumfang enthalten)
3.2 Required for mounting
(not included in scope of delivery)
3.3 Additionally required for standard ver-
sion
(not included in scope of delivery)
11 Drehmomentblech-Montageset
als Zubehör erhältlich:
Bestellnummer 11077218, bestehend aus ...
11a
Drehmomentblech
11b
Torxschraube M3x6 mm
12 Abstandsbolzen mit M3-Gewinde
13 Scheibe A3, ISO 7089
14 Befestigungsschraube M3, ISO 4762
10 HEK 8 Sensorkabel,
als Zubehör erhältlich, siehe Abschnitt 6.5.
11 Torque sheet mounting kit,
available as accessory:
Order number 11077218, including ...
11a
Torque sheet
11b
Torx screw M3x6 mm
12 Distance bolt for thread M3
13 Washer A3, ISO 7089
14 Fixing screw M3, ISO 4762
10 HEK 8 sensor cable,
available as accessory, see section 6.5.
11
11b 11a
12 13 14
10
2x
2x 2x 2x

7Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
3Vorbereitung/Preparation
3.5 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3.5 Required tools
(not included in scope of delivery)
3.4 Zusätzlich erforderlich für Montage mit
Stützblech
(nicht im Lieferumfang enthalten)
3.4 Additionally required for mounting
with support plate
(not included in scope of delivery)
15 Drehmomentstütze, als Zubehör erhältlich:
Bestellnummer Länge L, Version
11043628 67...70 mm, Standard
11004078 125 (±5) mm 3), Standard
11002915 440 (+20/-15) mm 4), Standard
11054917 67...70 mm, isoliert
11072795 125 (±5) mm 3), isoliert
11082677 440 (+20/-15) mm 4), isoliert
11054918 67...70 mm, rostfrei
11072787 125 (±5) mm 3), rostfrei
11072737 440 (+20/-15) mm 4), rostfrei
16 Montageset als Zubehör erhältlich:
Bestellnummer 11071904, bestehend aus ...
16a
Gewindestange M6 (1.4104),
Länge variabel (≤210 mm)
16b
Scheibe B6,4, ISO 7090
16c
Selbstsichernde Mutter M6, ISO 10511
17 Sechskantschraube M6x18 mm, ISO 4017
18 Scheibe B6,4, ISO 7090
19 Selbstsichernde Mutter M6, ISO 10511
3) Kürzbar auf ≥71 mm
4) Kürzbar auf ≥131 mm
15 Torque arm, available as accessory:
Order number Length L, version
11043628 67...70 mm, standard
11004078 125 (±5) mm 3), standard
11002915 440(+20/-15)mm 4), standard
11054917 67...70 mm, insulated
11072795 125 (±5) mm 3), insulated
11082677 440(+20/-15)mm 4), insulated
11054918 67...70 mm, stainless
11072787 125 (±5) mm 3), stainless
11072737 440(+20/-15)mm 4), stainless
16 Mounting kit available as accessory:
Order number 11071904, including ...
16a
Thread rod M6 (1.4104),
lengthvariable(≤210mm)
16b
Washer B6.4, ISO 7090
16c
Self-locking nut M6, ISO 10511
17 Hexagon screw M6x18 mm, ISO 4017
18 Washer B6.4, ISO 7090
19 Self-locking nut M6, ISO 10511
3) Canbeshortenedto≥71mm
4) Canbeshortenedto≥131mm
16
16b 16b
16a
3x
3x
19
15
18 17
* * *
L
2 mm, 2,5 mm 5)
10 (2x) und 17 mm
TX 10
5) Je nach Version
20 Werkzeugset als Zubehör erhältlich:
Bestellnummer 11068265
2 mm, 2.5 mm 5)
10 (2x) and 17 mm
TX 10
5) Depending on version
20 Tool kit available as accessory:
Order number 11068265

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
8
Montage / Mounting 4
4.1.2 Schritt 2 4.1.2 Step 2
4Montage
4.1 Mit Drehmomentblech (Standard)
4.1.1 Schritt 1
4Mounting
4.1 With torque sheet (standard)
4.1.1 Step 1
* Siehe Seite 5 oder 6
See page 5 or 6
TX 10
11a11b
**
43 ** TX 10 (Hohlwelle /Hollowshaft ø10, 12 mm)
2 mm (Hohlwelle /Hollowshaft ø14, 15, 16 mm)

4Montage / Mounting
9Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
4.1.3 Schritt 3
4.1.4 Schritt 4
4.1.3 Step 3
4.1.4 Step 4
Antriebswelle einfetten. Lubricate drive shaft.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen, da dieser zu einem
Winkelfehler führen kann, siehe
Abschnitt 4.2.5.
Rundlauffehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 4.2.5.
Runouts can cause vibrations, which
can shorten the service life of the
device.
12
11a
13 14
**
* *
* Siehe Seite 5 oder 6
See page 5 or 6
Anzugsmoment:
Tightening torque:
Mt= 2...2.5 Nm
3
4
*
*
Anzugsmoment:
Tightening torque:
Mt= 2...3 Nm
2.5 mm
TX 10 (Hohlwelle /Hollowshaft ø10, 12 mm)
2 mm (Hohlwelle /Hollowshaft ø14, 15, 16 mm)

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
10
Montage / Mounting 4
4.2.2 Schritt 2 4.2.2 Step 2
4.2 Mit Stützblech und Drehmomentstütze
4.2.1 Schritt 1
4.2 With support plate and torque arm
4.2.1 Step 1
17 15 18 919
* * * * *
3 4
* *
* Siehe Seite 5 oder 7
See page 5 or 7
TX 10 (Hohlwelle /Hollowshaft ø10, 12 mm)
2 mm (Hohlwelle /Hollowshaft ø14, 15, 16 mm)
10 mm
10 mm

4Montage / Mounting
11 Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
Antriebswelle einfetten. Lubricate drive shaft.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen, da dieser zu einem
Winkelfehler führen kann, siehe
Abschnitt 4.2.5.
Rundlauffehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 4.2.5.
Runouts can cause vibrations, which
can shorten the service life of the
device.
*Siehe Seite 7
See page 7
16c16b
**
15
16b16c16a
16c16b
****
**
4.2.3 Schritt 3 4.2.3 Step 3
10 mm

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
12
Montage / Mounting 4
15°
30°
15°
9°
9°
L1
L2(≥L1)
9°
9°
4.2.4 Schritt 4 - Drehmomentstütze 4.2.4 Step 4 - Torque arm
Die Montage der Drehmomentstütze
sollte spielfrei erfolgen. Ein Spiel von
beispielsweise ±0,03 mm entspricht
einem Rundlauffehler des Gerätes von
0,06 mm, was zu einem großen
Winkelfehler führen kann, siehe
Abschnitt 4.2.5.
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in a runout of the
device of 0.06 mm. That may lead to a
large angle error, see section 4.2.5.

4Montage / Mounting
13 Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
4.2.5 Hinweis zur Vermeidung von Messfeh-
lern
Für einen einwandfreien Betrieb des
Gerätes ist eine korrekte Montage, ins-
besondere auch der Drehmomentstütze,
notwendig, wie beschrieben in Abschnitt
4.2.1 bis 4.2.4.
Der Rundlauffehler der Antriebswelle
sollte möglichst nicht mehr als 0,2 mm
(0,03 mm empfohlen) betragen, da hier-
durch Winkelfehler verursacht werden.
Solche Winkelfehler können durch einen
größeren Abstand L1 reduziert werden 6).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze, siehe Abschnitt
4.2.4, mindestens gleich L1 sein sollte 7).
Der Winkelfehler kann wie folgt berechnet
werden:
Δρmech = ± 90°/π· R/L1
mit R:
Rundlauffehler in mm
L1:
Abstand der Drehmomentstütze zum
Gerätemittelpunkt in mm
Berechnungsbeispiel:
Für R= 0,03 mm und L1 = 59 mm ergibt
sich ein Winkelfehler
Δρmech von ± 0,015°.
i
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
4.2.5 How to prevent measurement errors
To ensure that the device operates cor-
rectly, it is necessary to mount it ac-
curately as described in section 4.2.1 to
4.2.4, which includes correct mounting of
the torque arm.
The radial runout of the drive shaft should
not exceed 0.2 mm (0.03 mm recom-
mended), if at all possible, to prevent an
angle error.
An angle error may be reduced by
increasing the length of L1 6). Make sure
that the length L2 of the torque arm, see
section 4.2.4, is at least equal to L1 7).
The angle error can be calculated as
follows:
Δρmech=±90°/π· R /L1
with R:
Radial runout in mm
L1:
Distance of the torque arm to the center
point of the device in mm
Example of calculation:
For R = 0.03 mm and L1 = 59 mm the
resulting angle error
Δρmech equals ± 0.015°.
i
For more information,
call the telephone hotline at
[phone]
6) Auf Anfrage sind hierzu verschiedene Stützbleche für die
Drehmomentstütze erhältlich.
7) Wenn L2 < L1 muss mit der Länge L2 gerechnet werden.
6) For this different support plates for the torque arm are
available on request.
7) If L2 < L1, L2 must be used in the calculation formula.

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
14
Montage / Mounting 4
*Siehe Seite 5
See page 5
3
4
*
*
4.2.6 Schritt 5 4.2.6 Step 5
TX 10 (Hohlwelle /Hollowshaft ø10, 12 mm)
2 mm (Hohlwelle /Hollowshaft ø14, 15, 16 mm)

15 Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
5Abmessungen
5.1 Mit Drehmomentblech (Standard)
(73300, 73314)
5.2 Mit Stützblech für Drehmomentstütze
(73306)
5Dimensions
5.1 With torque sheet (standard)
(73300, 73314)
5.2 With support plate for torque arm
(73306)
5Abmessungen/Dimensions
Positive
Drehrichtung
Positive rotating
direction
Positive
Drehrichtung
Positive rotating
direction
ødH7
10
12
14
15
16
ødH7
10
12
14
15
16
Zubehör
Accessory
Zubehör
Accessory
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
All dimensions in millimeters (unless otherwise stated)

MB148 - 11055761 Baumer_HOG8_II_DE-EN (20A1)
16
Elektrischer Anschluss/Electricalconnection 6
6Elektrischer Anschluss
6.1 Kabelanschluss
6.1.1 Schritt 1
6.1.2 Schritt 2
6Electrical connection
6.1 Cable connection
6.1.1 Step 1
6.1.2 Step 2
6
5
7
*
*
*
10 *
Kabelschirm
Cable shield
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
Toensurethespeciedprotectionof
the device the correct cable diameter
must be used.
ø5...9 mm
Ansicht X
siehe Abschnitt 6.4.
View X
see section 6.4.
* Siehe Seite 5 oder 6
See page 5 or 6
17 mm
TX 10

17 Baumer_HOG8_II_DE-EN (20A1) MB148 - 11055761
6Elektrischer Anschluss/Electricalconnection
6.2 Beschreibung der Anschlüsse 6.2 Terminalsignicance
+UB Betriebsspannung
Voltage supply
0V ( )Masseanschluss
Ground
Erdungsanschluss (Gehäuse)
Earth ground (housing)
K1 Ausgangssignal Kanal 1
Output signal channel 1
K1 Ausgangssignal Kanal 1 invertiert
Output signal channel 1 inverted
K2 Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Output signal channel 2 (offset by 90° to channel 1)
K2 Ausgangssignal Kanal 2 invertiert
Output signal channel 2 inverted
K0 Nullimpuls (Referenzsignal)
Zero pulse (reference signal)
K0 Nullimpuls invertiert
Zero pulse inverted
dnu Nicht benutzen
Do not use
6.3 Ausgangssignale 6.3 Output signals
8) Mit invertierten Signalen
8) With inverted signals
9) Mit Nullimpuls
9) With zero pulse
Signalfolge bei positiver
Drehrichtung, siehe Abschnitt 5.
Sequence for positive rotating
direction, see section 5.
K1
K1 8)
K2
K28)
K0 9)
K0 8) 9)
90°
