Baumer Hubner Berlin HOG 16 + DSL.E User manual

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1)
Montage- und Betriebsanleitung
Installation and operating instructions
HOG 16 + DSL
Kombination
Drehgeber mit integriertem programmierbaren,
digitalen Drehzahlschalter - Version mit Gewindebuchse
Combination
Encoder with integrated programmable,
digital speed switch - Version with insert nut

Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ...................................................................................................................................................1
2Sicherheitshinweise .....................................................................................................................................................3
3Vorbereitung ......................................................................................................................................................................5
3.1 Lieferumfang Grundgerät ..............................................................................................................................5
3.2 Lieferumfang Klemmenkasten DSL .........................................................................................................6
3.3 Lieferumfang Klemmenkasten HOG 16 .................................................................................................6
3.4 Zur Montage erforderlich (nicht im Lieferumfang enthalten) .......................................................7
3.5 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) .......................................................7
4Montage ................................................................................................................................................................................8
4.1 Schritt 1 ...................................................................................................................................................................8
4.2 Schritt 2 ...................................................................................................................................................................8
4.3 Schritt 3 ...................................................................................................................................................................9
4.4 Schritt 4 - Drehmomentstütze .................................................................................................................. 10
4.5 Hinweis zur Vermeidung von Messfehlern .........................................................................................11
4.6 Schritt 5 ................................................................................................................................................................ 12
4.7 Schritt 6 ................................................................................................................................................................ 13
4.8 Anbauhinweis .................................................................................................................................................... 14
5Abmessung ..................................................................................................................................................................... 15
6Elektrischer Anschluss .......................................................................................................................................... 16
6.1 Klemmenkasten HOG 16 ............................................................................................................................ 16
6.1.1 Kabelanschluss ......................................................................................................................................... 16
6.1.2 Klemmenbelegung DN … I, DN … R ............................................................................................ 19
6.1.3 Ausgangssignale ...................................................................................................................................... 19
6.2 Klemmenkasten DSL.R,
Version für den Betrieb mit einem externem Relaismodul DS 93 R (Zubehör) ............. 20
6.2.1 Kabelanschluss ......................................................................................................................................... 20
6.2.2 Klemmenbelegung DSL.R .................................................................................................................. 21
6.2.3 Blockschaltbild .......................................................................................................................................... 22
6.2.4 Ausgangsschaltverhalten .................................................................................................................... 22
6.2.5 Version DS 93 R Relaismodul (Zubehör) .................................................................................... 23
6.3 Klemmenkasten DSL.E, Version mit drei internen elektronischen Relais ........................ 24
6.3.1 Kabelanschluss ......................................................................................................................................... 24
6.3.2 Klemmenbelegung DSL.E ................................................................................................................... 25
6.3.3 Blockschaltbild .......................................................................................................................................... 26
6.4 Sensorkabel HEK 8 (Zubehör) ................................................................................................................. 26
7Demontage ...................................................................................................................................................................... 27
8Technische Daten ....................................................................................................................................................... 31
8.1 Technische Daten - elektrisch .................................................................................................................. 31
8.2 Technische Daten - elektrisch (Drehgeber) ...................................................................................... 31
8.3 Technische Daten - elektrisch (Drehzahlschalter) ........................................................................ 31
8.4 Technische Daten - mechanisch ............................................................................................................ 32
9Zubehör .............................................................................................................................................................................. 35

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1)
Table of contents
Table of contents
1General notes ...................................................................................................................................................................2
2Security indications .....................................................................................................................................................4
3Preparation .........................................................................................................................................................................5
3.1 Scope of delivery of the basic device ......................................................................................................5
3.2 Scope of delivery terminal box DSL .........................................................................................................6
3.3 Scope of delivery terminal box HOG 16 ................................................................................................ 6
3.4 Required for mounting (not included in scope of delivery) .......................................................... 7
3.5 Required tools (not included in scope of delivery) ........................................................................... 7
4Mounting ..............................................................................................................................................................................8
4.1 Step 1 .......................................................................................................................................................................8
4.2 Step 2 .......................................................................................................................................................................8
4.3 Step 3 .......................................................................................................................................................................9
4.4 Step 4 - Torque arm ....................................................................................................................................... 10
4.5 How to prevent measurement errors .....................................................................................................11
4.6 Step 5 .................................................................................................................................................................... 12
4.7 Step 6 .................................................................................................................................................................... 13
4.8 Mounting instruction ...................................................................................................................................... 14
5Dimension ........................................................................................................................................................................ 15
6Electrical connection ................................................................................................................................................ 16
6.1 Klemmenkasten HOG 16 ............................................................................................................................ 16
6.1.1 Cable connection ..................................................................................................................................... 16
6.1.2 Terminal assignment DN … I, DN … R ........................................................................................ 19
6.1.3 Output signals ............................................................................................................................................ 19
6.2 Terminal box DSL.R,
version suitable for operation with the external relay module DS 93 R (accessory) ... 20
6.2.1 Cable connection ..................................................................................................................................... 20
6.2.2 Terminal assignment DSL.R .............................................................................................................. 21
6.2.3 Block diagramm ........................................................................................................................................ 22
6.2.4 Switching characteristics ..................................................................................................................... 22
6.2.5 Version DS 93 R relay modul (accessory) .................................................................................. 23
6.3 Klemmenkasten DSL.E, version with three internal electronic relays ................................ 24
6.3.1 Cable connection ..................................................................................................................................... 24
6.3.2 Terminal assignment DSL.E .............................................................................................................. 25
6.3.3 Block diagramm ........................................................................................................................................ 26
6.4 Sensor cable HEK 8 (accessory) ........................................................................................................... 26
7Dismounting ................................................................................................................................................................... 27
8Technical data ............................................................................................................................................................... 33
8.1 Technical data - electrical ratings ........................................................................................................... 33
8.2 Technical data - electrical ratings (encoder) .................................................................................... 33
8.3 Technical data - electrical ratings (speed switches) ..................................................................... 33
8.4 Technical data - mechanical design ...................................................................................................... 34
9Accessories .................................................................................................................................................................... 35

1 Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349
1Allgemeine Hinweise
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsverlust.
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts
i
Information
Empfehlung für die Produkthandhabung
1.2
Die Kombination HOG 16 + DSL ist ein opto-elektronisches Präzisionsmessgerät, das mit Sorg-
falt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.5 Der Betriebstemperaturbereich des Gerätes liegt zwischen -20 °C bis +85 °C,
am Gehäuse gemessen.
1.6 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.7 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.8 Wartungsarbeiten sind nicht erforderlich. Reparaturen dürfen nur vom Hersteller durchgeführt
werden. Am Gerät dürfen keine Veränderungen vorgenommen werden.
1.9 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.10 Alle Bestandteile der Kombination sind nach länderspezischen Vorschriften zu entsorgen.
i

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct product operation
i
Information
Recommendation for product handling
1.2 The combination HOG 16 + DSL is an opto electronic precision measurement device which
must be handled with care by skilled personnel only.
1.3 The expected operating life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The storage temperature range of the device is between -15 °C and +70 °C.
1.5 The operating temperature range of the device is between -20 °C and +85 °C,
measured at the housing.
1.6 EU Declaration of Conformity meeting to the European Directives.
1.7 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.8 Maintenance work is not necessary. Repair work must be carried out by the manufacturer. Al-
terations of the device are not permitted.
1.9 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.10 Combination components are to be disposed of according to the regulations prevailing in the
respective country.
Warning!
Damaging the seal on the device invalidates warranty.
i

3 Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349
2Sicherheitshinweise
2Sicherheitshinweise
2.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
2.2 Zerstörungsgefahr durch elektrostatische Auadung
Die elektronischen Bauteile in der Kombination sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Max. Betriebsspannung nicht überschreiten.
2.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit der Kombination niemals einschränken. Unbedingt die Montagehinweise
beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
2.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden. Bei sachgemäßer Montage lässt sich alles leichtgängig zusam-
menfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
2.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann in der Kombination zu Kurzschlüssen und zur Beschädigung der optischen Ab-
tastung führen.
• Während aller Arbeiten am geöffneten Klemmenkasten auf absolute Sauberkeit achten.
• Bei der Demontage niemals Öl oder Fett in das Innere der Kombination gelangen lassen.
2.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die optische Abtastung und die Lager beschädigen. Die Demon-
tage einer mit der Achse verklebten Kombination kann zu deren Zerstörung führen.
2.7 Explosionsgefahr
Die Kombination nicht in Bereichen mit explosionsgefährdeten bzw. leicht entzündlichen Mate-
rialien verwenden. Durch eventuelle Funkenbildung können diese leicht Feuer fangen und/oder
explodieren.

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1) 4
Security indications 2
2Security indications
2.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all operating voltages and ensure machinery is stationary.
2.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the combination are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed max. operating voltage.
2.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the combination. The installation instructions must
be followed.
• It is essential that the specied clearances and/or angles are observed.
2.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the optical sensing system.
• Never use force. Assembly is simple when correct procedure is followed.
• Use suitable puller for disassembly.
2.5 Risk of destruction due to contamination
Dirt penetrating inside the combination can cause short circuits and damage the optical sensing
system.
• Absolute cleanliness must be maintained when carrying out any work on the open terminal box.
• When dismantling, never allow lubricants to penetrate the combination.
2.6 Risk of destruction due to adhesive uids
Adhesive uids can damage the optical sensing system and the bearings. Dismounting a combina-
tion, secured to a shaft by adhesive may lead to the destruction of the unit.
2.7 Explosion risk
Do not use the combination in areas with explosive and/or highly inammable materials. They may
explode and/or catch re by possible spark formation.

5 Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349
1Gehäuse
2Durchgehende Hohlwelle ø20H7, ø25H7 oder
ø30H7 mit Schlüsselfäche SW 45 mm
3Spannelement
4Gewindebuchse mit Schlüsselfäche:
SW 36 (Hohlwelle ø20H7 und ø25H7) oder
SW 46 (Hohlwelle ø30H7)
5Stützblech für Drehmomentstütze M12
6Sechskantschraube ø12 mm auf M10 x 35 mm
7Scheibe A13, ISO 7090 (A2)
8Selbstsichernde Mutter M10, ISO 10511
9Abdeckhaube
10 Torx-Schraube M4 x 8 mm
11 Erdungsband, Länge ~230 mm
12 Klemmenkasten DSL, siehe Abschnitt 3.2.
13 Klemmenkasten HOG 16, siehe Abschnitt 3.3.
1Housing
2Through hollow shaft ø20H7, ø25H7 or ø30H7
with spanner at 45 mm a/f
3Clamping element
4Insert nut with spanner at:
36 a/f (hollow shaft ø20H7 and ø25H7) or
46 a/f (hollow shaft ø30H7)
5Support plate for torque arm M12
6Hexagon screw ø12 mm to M10 x 35 mm
7Washer A13, ISO 7090 (A2)
8Self-locking nut M10, ISO 10511
9Cover
10 Screw with torx drive M4 x 8 mm
11 Earthing strap, length ~230 mm
12 Terminal box DSL, see section 3.2.
13 Terminal box HOG 16, see section 3.3.

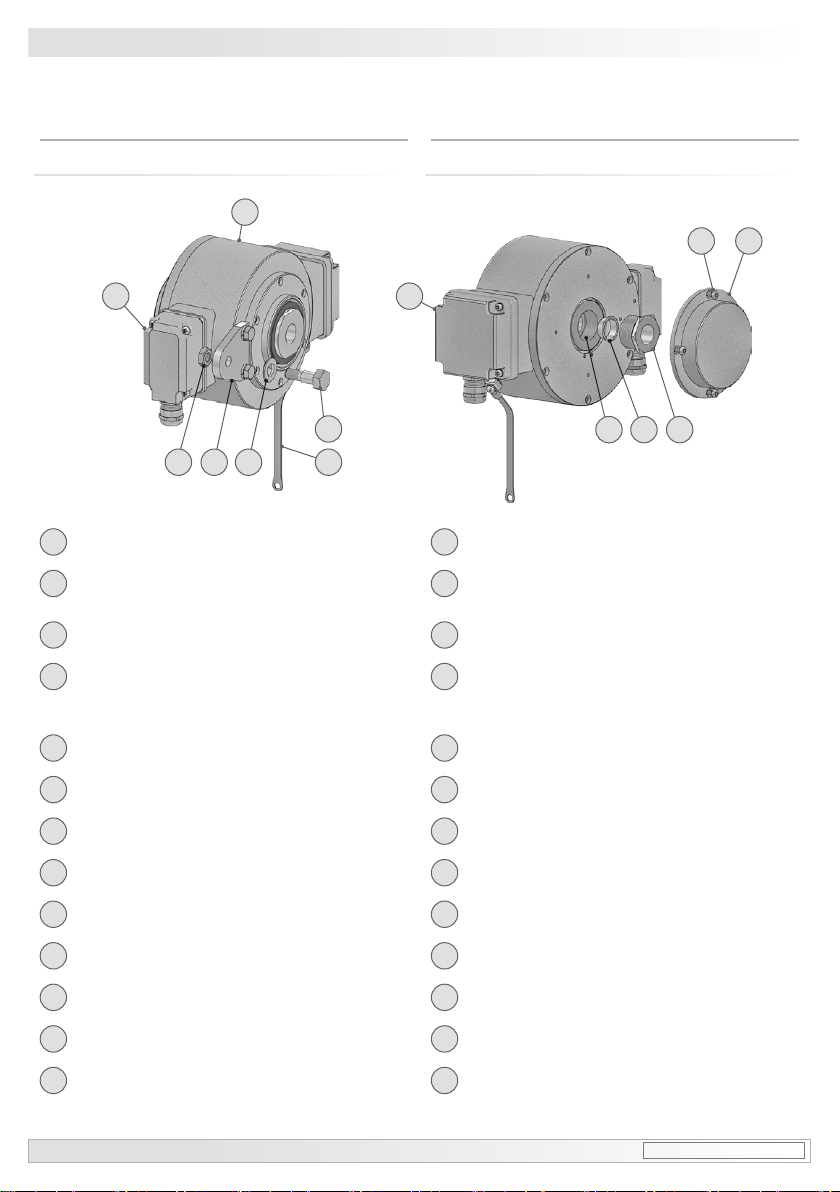

3Vorbereitung
3.1 Lieferumfang Grundgerät
3Preparation
3.1 Scope of delivery of the basic device
3Vorbereitung / Preparation
1
7
6
11
13 12
58
2 3 4
10 9

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1) 6
12a
12b12c
12e
12d
Vorbereitung / Preparation 3

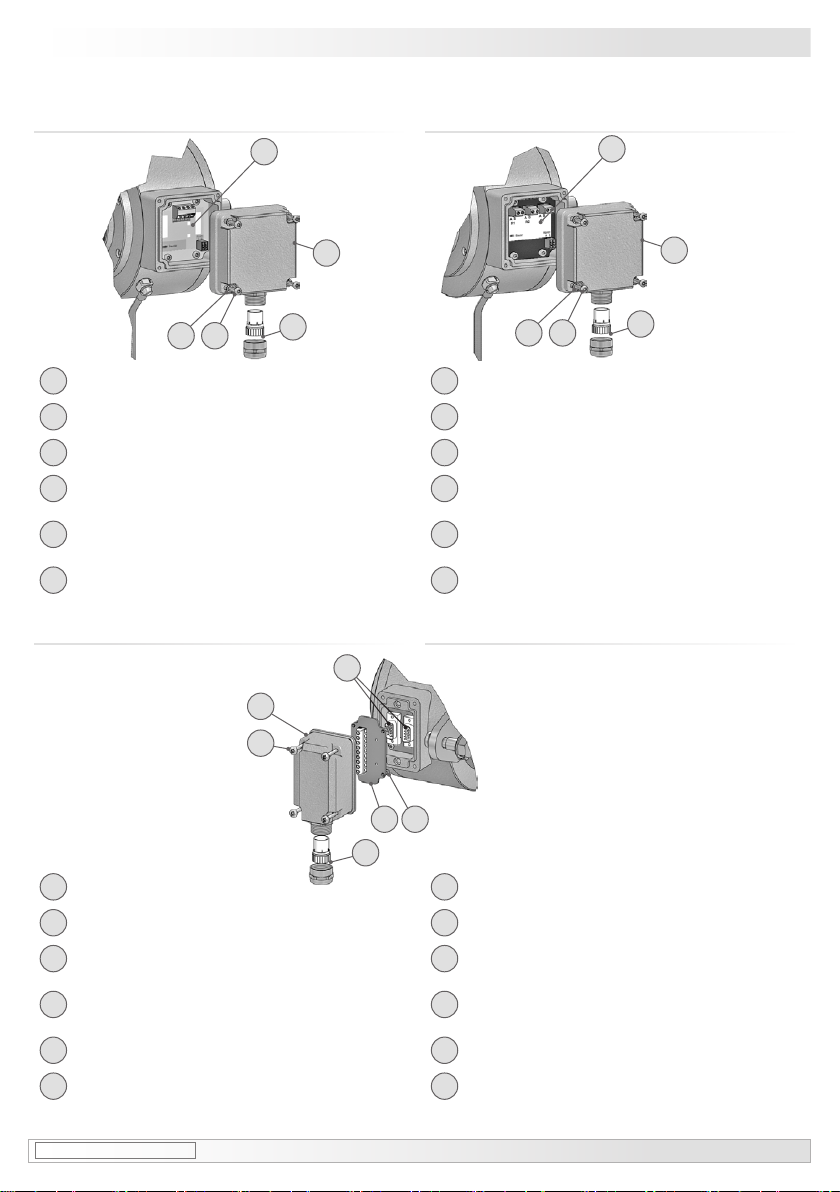

3.2 Lieferumfang Klemmenkasten DSL
3.3 Lieferumfang Klemmenkasten HOG 16
3.2 Scope of delivery terminal box DSL
3.3 Scope of delivery terminal box HOG 16
12a
Klemmenkastendeckel
12b
Torx-Schraube M4 x 25 mm
12c
Federring 4, DIN 7980 (A2)
12d
Kabelverschraubung M20x1,5
für Kabel ø5-13 mm
12e
Anschlussplatine Version DSL.R
(je nach Bestellung), siehe Abschnitt 6.2.
12f
Anschlussplatine Version DSL.E
(je nach Bestellung), siehe Abschnitt 6.3.
13a
Klemmenkastendeckel
13b
Kombi-Torx-Schraube M4 x 32 mm
13c
Kabelverschraubung M20x1,5
für Kabel ø5-13 mm
13d
Anschlussplatine HOG 16,
siehe Abschnitt 6.1.1.3 und 6.1.2.
13e
Kombi-Torx-Schraube M3 x 10 mm
13f
Stecker D-SUB am Kombinationsgehäuse
12a
Terminal box cover
12b
Screw with torx drive M4 x 25 mm
12c
Spring washer 4, DIN 7980 (A2)
12d
Cable gland M20x1.5
for cable ø5-13 mm
12e
Connecting board version DSL.R
(as precised on order), see section 6.2.
12f
Connecting board version DSL.E
(as precised on order), see section 6.3.
13a
Terminal box cAover
13b
Screw with torx and slotted drive M4 x 32 mm
13c
Cable gland M20x1.5
for cable ø5-13 mm
13d
Connecting board HOG 16,
see section 6.1.1.3 and 6.1.2.
13e
Screw with torx and slotted drive M3 x 10 mm
13f
Connectors D-SUB (male) on the combination housing
12a
12b12c
12f
12d
13a
13b
13c
13e13d
13f

7 Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349

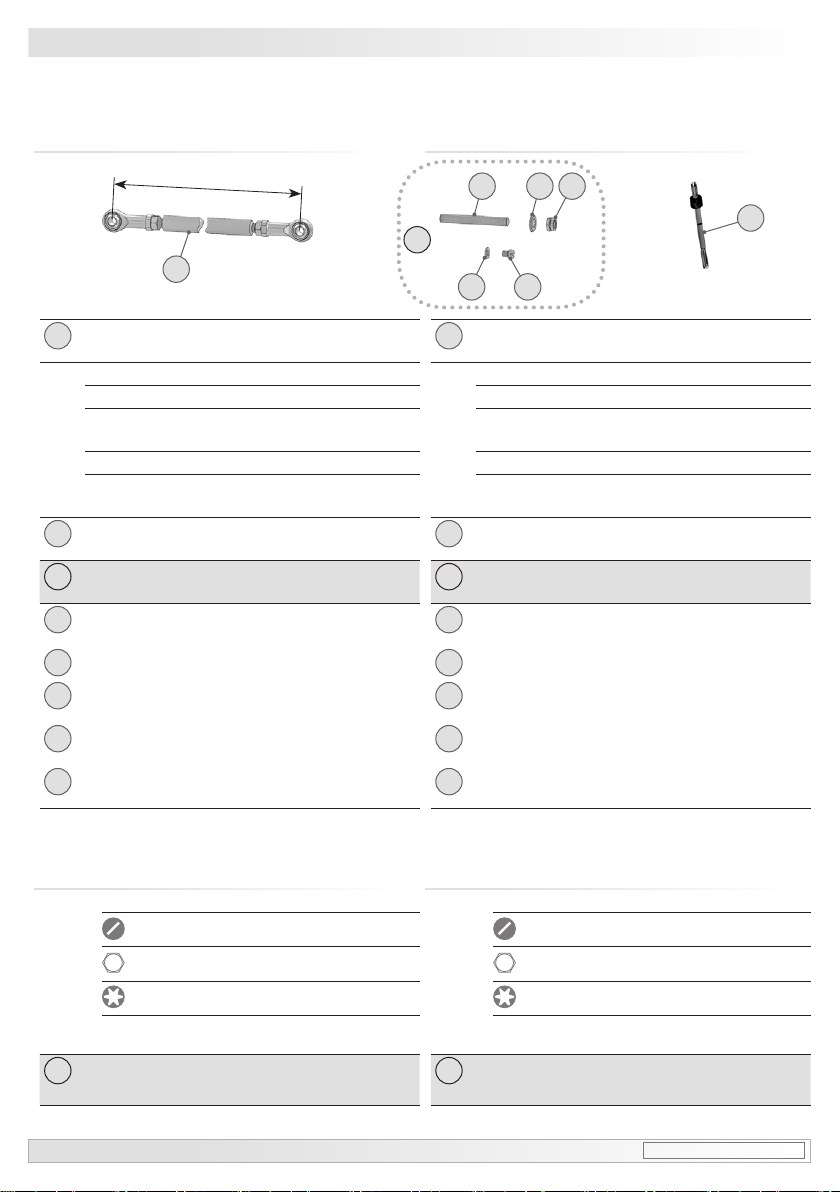

3.4 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.4 Required for mounting
(not included in scope of delivery)
3Vorbereitung / Preparation
14
16a 16b 16c
16e 16d
15
3x 3x
16
3.5 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3.5 Required tools
(not included in scope of delivery)
17 Werkzeugset als Zubehör erhältlich,
Bestellnummer: 11068265 17 Tool kit available as accessory, order number: 11068265
1,6x8,0 mm
16, 18, 19, 22, 45 und 36 (46) mm
TX 10, TX 20
1.6x8.0 mm
16, 18, 19, 22, 45 and 36 (46) mm
TX 10, TX 20
14 Drehmomentstütze, als Zubehör erhältlich,
Bestellnummer (Länge L, Version):
11054922 (155 (-10/+15) mm, Standard)
11054921 (190 (-10/+15) mm, Standard)
11072741 (480-540 mm, Standard,
kürzbar auf ≥200 mm)
11054924 (155 (-10/+15) mm, isoliert)
11072723 (480-540 mm, isoliert,
kürzbar auf ≥200 mm)
15 Sensorkabel HEK 8, als Zubehör erhältlich,
siehe Abschnitt 6.4.
16 Montageset als Zubehör erhältlich,
Bestellnummer: 11069336, bestehend aus:
16a
Gewindestange M12 (1.4104), Länge variabel
(≤250 mm)
16b
Scheibe B12, ISO 7090 (A2)
16c
Selbstsichernde Mutter M12,
DIN 10511 (A2)
16d
Zylinderschraube M6x8, ISO 1207 (Ms)
für Erdungsband
16e
Scheibe B6,4, ISO 7090 (Ms)
für Erdungsband
14 Torque arm, available as accessory,
order number (length L, version):
11054922 (155 (-10/+15) mm, standard)
11054921 (190 (-10/+15) mm, standard)
11072741 (480-540 mm, standard,
can be shortened to ≥200 mm)
11054924 (155 (-10/+15) mm, insulated)
11072723 (480-540 mm, insulated,
can be shortened to ≥200 mm)
15 Sensor cable HEK 8, available as accessory,
see section 6.4.
16 Mounting kit available as accessory,
order number: 11069336, including:
16a
Thread rod M12 (1.4104), variable length
(≤250 mm)
16b
Washer B12, ISO 7090 (A2)
16c
Self-locking nut M12,
DIN 10511 (A2)
16d
Cylinder screw M6x8, ISO 1207 (Ms)
for earthing strap
16e
Washer B6.4, ISO 7090 (Ms)
for earthing strap
L

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1) 8
Montage / Mounting 4

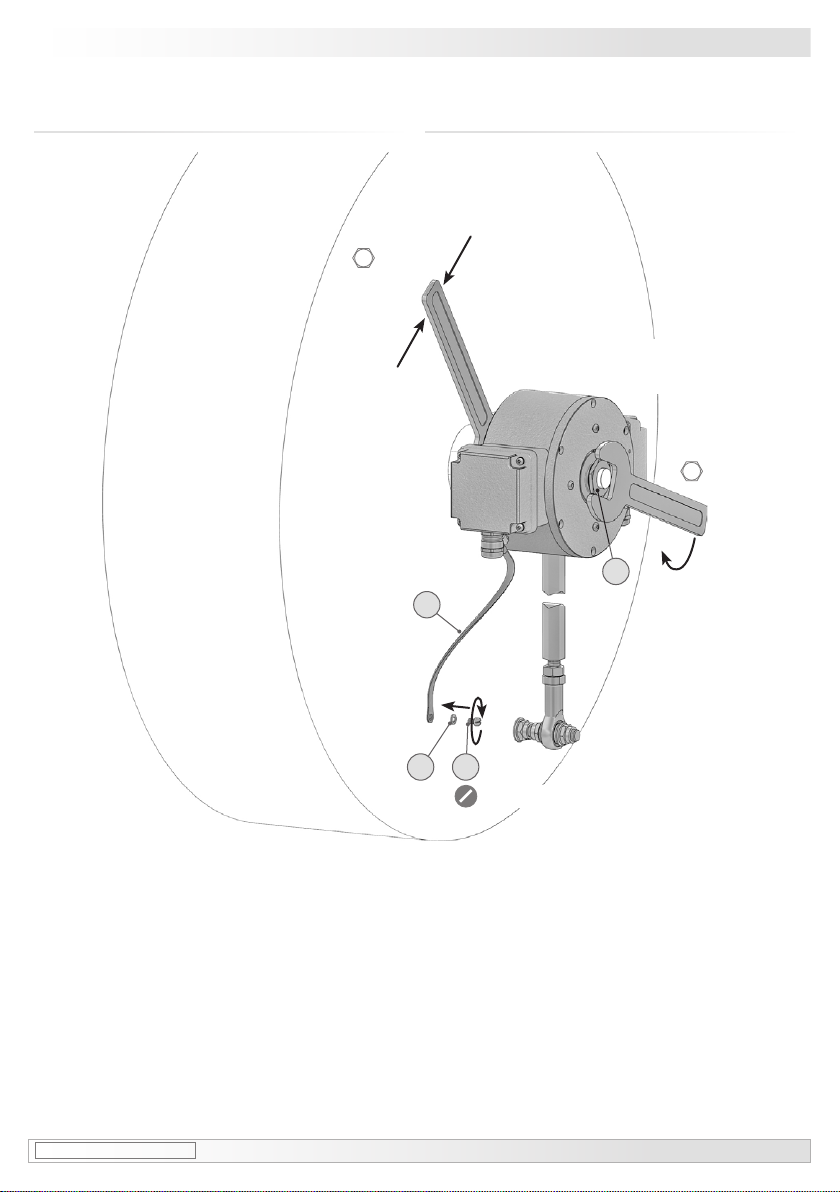

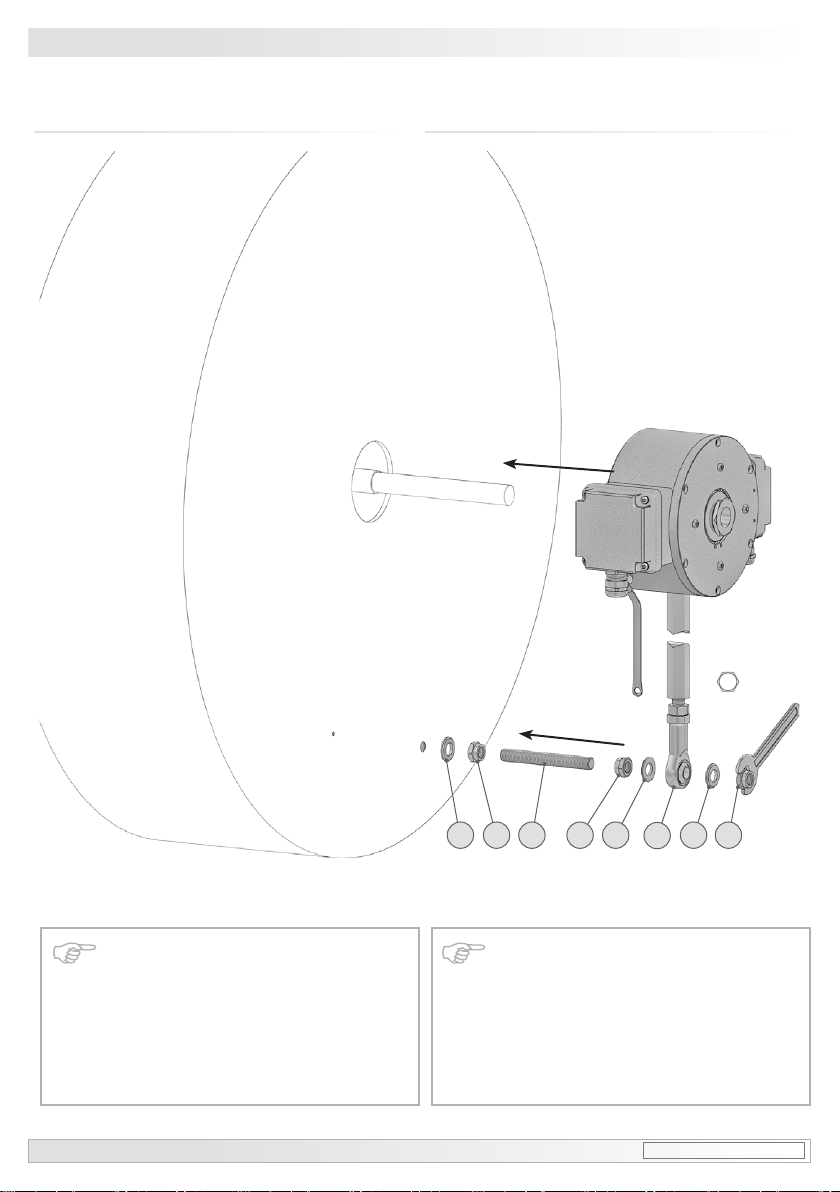

4Montage
4.1 Schritt 1
4Mounting
4.1 Step 1
4.2 Schritt 2
Gewindebuchse leicht lösen.
4.2 Step 2
Loosen the insert nut a little.
* Siehe Seite 5 oder 7
See page 5 or 7
16 mm
19 mm
TX 20
910 **
8 5
* *
67 **
14 *
36 (46) mm*
4*

9 Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349
4Montage / Mounting
4.3 Schritt 3 4.3 Step 3
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser in der Kombination zu
einem Winkelfehler führen kann (sie-
he Abschnitt 4.5). Außerdem verursa-
chen Rundlauffehler Vibrationen, die
die Lebensdauer der Kombination
verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error in
the combination (see section 4.5). In
addition, any radial deviation can
cause vibrations, which can shorten
the lifetime of the combination.
16c16b
14
16b16c16a16c16b
**
*
*****
* Siehe Seite 7
See page 7
18 mm

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1) 10
Montage / Mounting 4

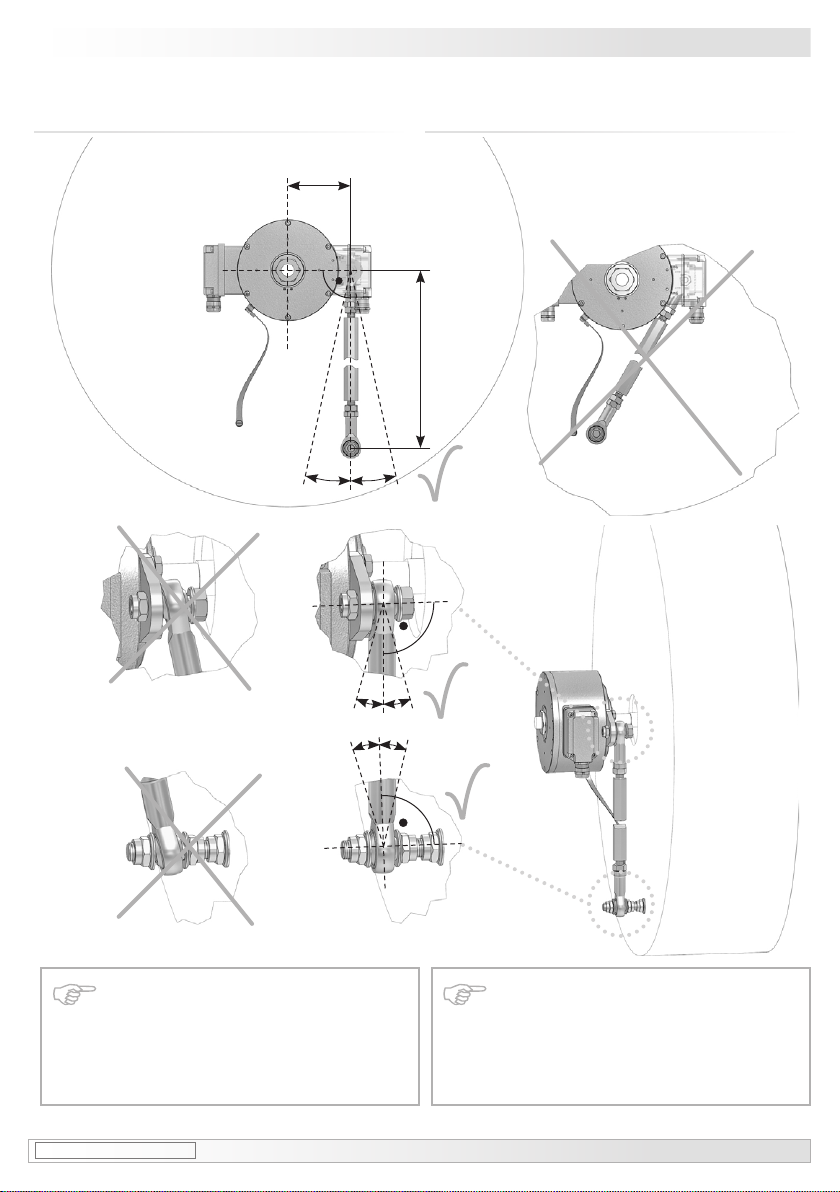

4.4 Schritt 4 - Drehmomentstütze 4.4 Step 4 - Torque arm
15°
15°
9°
9°
L1
L2 (≥L1)
9°
9°
Die Montage der Kombination sollte
spielfrei erfolgen. Ein Spiel von bei-
spielsweise ±0,03 mm entspricht einem
Rundlauffehler der Kombination von
0,06 mm, was zu einem großen Winkel-
fehler führen kann (siehe Abschnitt 4.5).
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in concentricity
error of the combination of 0.06 mm.
That may lead to a large angle error
(see section 4.5).

11 Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349
4Montage / Mounting
4.5 Hinweis zur Vermeidung von Messfehlern
Für einen einwandfreien Betrieb der
Kombination ist ein korrekter Anbau, ins-
besondere auch der Drehmomentstütze,
notwendig, wie beschrieben in Abschnitt
4.1 bis 4.4.
Die Rundlaufabweichung der Motorwelle
sollte möglichst nicht mehr als 0,2 mm
betragen, da hierdurch Winkelfehler verur-
sacht werden.
Solche Winkelfehler können durch einen
größeren Abstand L1 reduziert werden1).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze (siehe Abschnitt
4.4) mindestens gleich L1 sein sollte2).
Der Winkelfehler kann wie folgt berechnet
werden:
Δρmech = ± 90°/π · R/L1
mit R: Rundlaufabweichung in mm
L1: Abstand der Drehmomentstütze
zum Kombinationsmittelpunkt in mm
Berechnungsbeispiel:
Für R= 0,06 mm und L1 = 99 mm ergibt
sich ein Winkelfehler Δρmech von ± 0,017°.
1) Auf Anfrage sind hierzu verschiedene Befes-
tigungsbleche für die Stützen erhältlich.
2) wenn L2 < L1 muss mit der Länge L2 gerechnet
werden
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
i
4.5 How to prevent measurement errors
To ensure that the combination operates
correctly, it is necessary to mount it ac-
curately as described in section 4.1 to 4.4,
which includes correct mounting of the
torque arm.
The radial runout of the motor shaft
should not exceed 0.2 mm, if at all pos-
sible, to prevent an angle error.
An angle error may be reduced by in-
creasing the length of L11). Make sure
that the length L2 of the torque arm
(see section 4.4) is at least equal to L12).
The angle error can be calculated as fol-
lows:
Δρmech = ± 90°/π · R/L1
with R: Radial runout in mm
L1: Distance of the torque arm to the
center point of the combination in mm
Example:
For R= 0.06 mm and L1 = 99 mm the re-
sulting angle error Δρmech equals ± 0.017°.
1) For this different braces for the torque arm are
available on request.
2) If L2 < L1, L2 must be used in the calculation
formula
For more information,
call the telephone hotline at
[phone]
i

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1) 12
Montage / Mounting 4
4.6 Schritt 5 4.6 Step 5
Zul. Anzugsmoment
Max. tightening torque
Mt= 3 Nm
* Siehe Seite 5 oder 7
See page 5 or 7
45 mm
36 (46) mm*
4*
16d16e
**
11 *
1.6x8 mm

13 Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349
4Montage / Mounting
4.7 Schritt 6 4.7 Step 6
TX 20
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
9 10
* *
* Siehe Seite 5
See page 5

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1) 14
Montage / Mounting 4

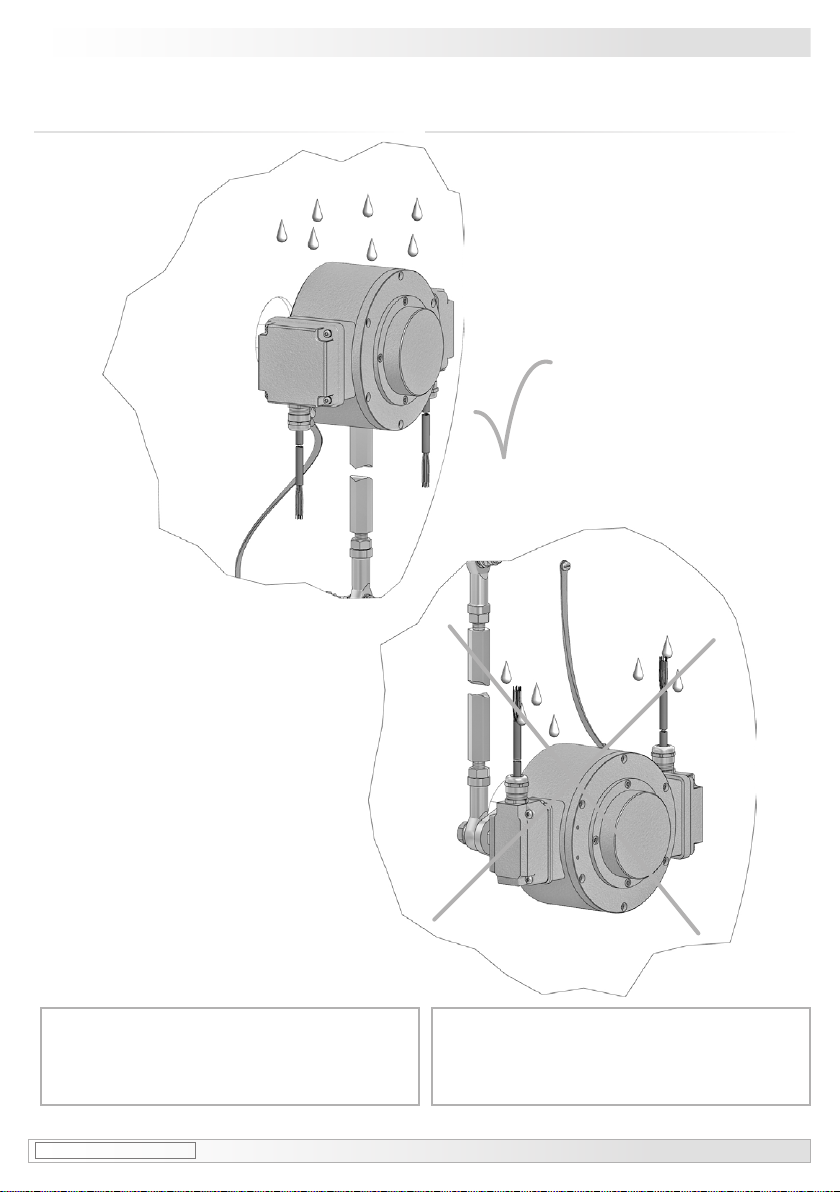

4.8 Anbauhinweis 4.8 Mounting instruction
Wir empfehlen, die Kombination so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt aus-
gesetzt ist.
i
i
It is recommended to mount the
combination with cable connection
facing downward and being not expo-
sed to water.

15 Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349

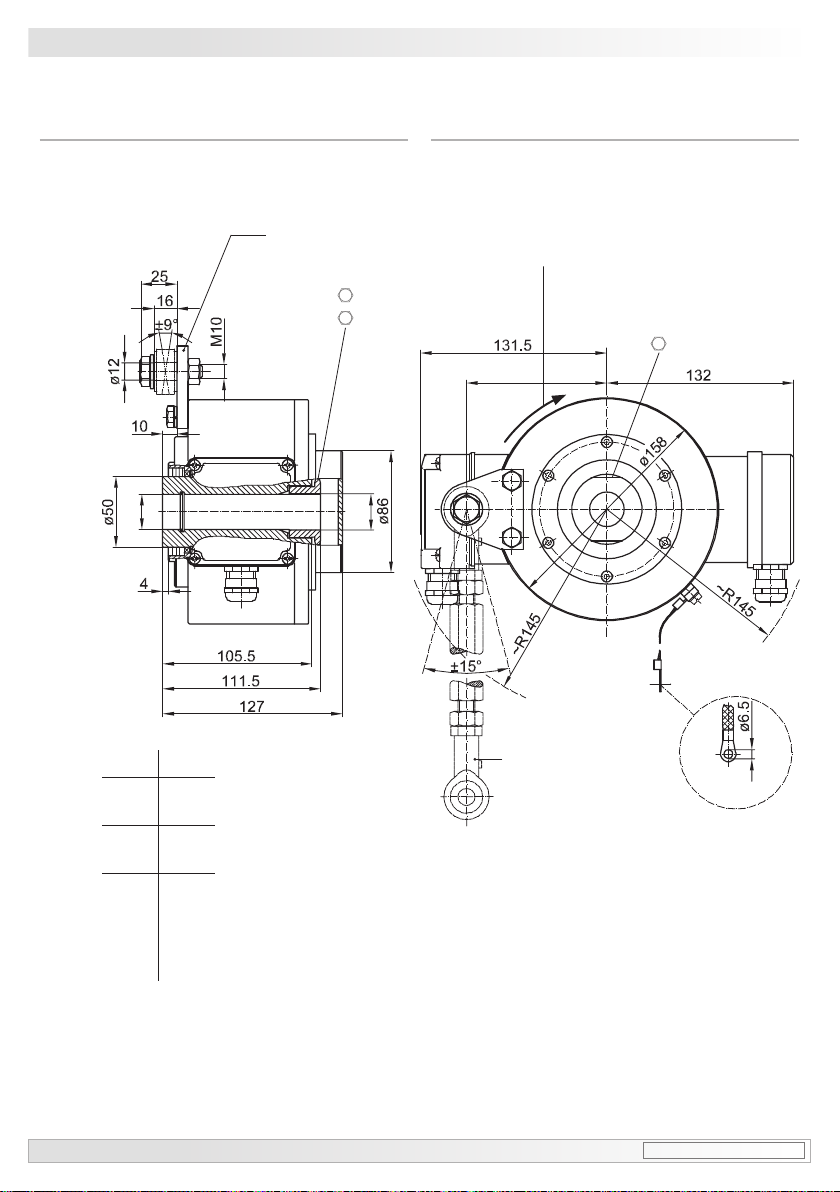

5Abmessung / Dimension
ød1H7
ød2
99
5Abmessung
(74259, 74265, 74270)
5Dimension
(74259, 74265, 74270)
All dimensions in millimeters (unless otherwise stated)
Um 90° versetzt gezeichnet
Drawing 90° rotated
Positive Drehrichtung
Positive rotating direction
Zubehör
Accessory
45
36 (ød1H7 = 20, 25)
46 (ød1H7 = 30)
ød1H7 ød2
20 20.2
25.2
25 20.2
25.2
30
28.5
30.5
32.5
35.5
38.5

MB098.3 - 11066349 Baumer_HOG16-DSL_II_DE-EN (16A1) 16
Elektrischer Anschluss / Electrical connection 6
6Elektrischer Anschluss
6.1 Klemmenkasten HOG 16
6.1.1 Kabelanschluss
6.1.1.1 Schritt 1
6Electrical connection
6.1 Klemmenkasten HOG 16
6.1.1 Cable connection
6.1.1.1 Step 1
7.1.1.2 Schritt 2 7.1.1.2 Step 2
13a 13b
13c
* *
*
TX 20
13e13d
**
TX 10
* Siehe Seite 6
See page 6
22 mm

17 Baumer_HOG16-DSL_II_DE-EN (16A1) MB098.3 - 11066349
6Elektrischer Anschluss / Electrical connection
6.1.1.3 Schritt 3 und 4 6.1.1.3 Step 3 und 4
~75 mm
15 *Kabelschirm
Cable shield
Ansicht X
siehe Abschnitt 6.1.
View X
see section 6.1.
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
To ensure the specied protection of
the device the correct cable diameter
must be used.
* Siehe Seite 7
See page 7
ø5-13 mm
13c
*
