Becker Centronic EasyControl EC315 User manual

Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Centronic
EasyControl EC315
fr
en
de
nl
Montage- und Betriebsanleitung
5-Kanal-Wandsender
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
5-channel wall-mounted transmitter
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept for future reference.
Notice de montage et d’utilisation
Emetteur mural 5 canaux
Informations importantes pour:
• l’installateur / • l’électricien / • l’utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l’utilisateur.
Montage- en gebruiksaanwijzing
Wandzender 5-kanaals
Belangrke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreende personen doorgeven!
De gebruiker dient deze gebruiksaanwzing te bewaren.

2
Inhaltsverzeichnis
Contents
Allgemeines .............................................................................................. 4
Gewährleistung ......................................................................................... 4
Sicherheitshinweise .................................................................................. 4
Bestimmungsgemäße Verwendung ............................................................ 5
Anzeigen- und Tastenerklärung .................................................................. 6
Funktionserklärung ................................................................................... 7
Einlernen des Funks .................................................................................. 8
Montage Wandhalterung ........................................................................... 9
Batteriewechsel ........................................................................................ 9
Reinigung ................................................................................................. 9
Technische Daten ....................................................................................10
Was tun wenn ... ? ....................................................................................10
Allgemeine Konformitätserklärung.............................................................11
General ...................................................................................................12
Warranty ..................................................................................................12
Safety tips ...............................................................................................12
Use in accordance with regulations ............................................................13
Displays and pushbuttons .........................................................................14
Functions ................................................................................................15
Programming the remote control ...............................................................16
Installing the wall mount ...........................................................................17
Changing the battery ................................................................................17
Cleaning ..................................................................................................17
Technical data..........................................................................................18
What to do if ...? .......................................................................................18
General conformity declaration .................................................................19

fr
en
de
nl
3
Sommaire
Inhoudsopgave
Généralités ............................................................................................. 20
Prestation de Garantie ............................................................................. 20
Consignes de sécurité ............................................................................. 20
Utilisation conforme aux prescriptions .......................................................21
Explication de l’afchage et des touches ................................................... 22
Explication des fonctions ......................................................................... 23
Programmation de la radio ....................................................................... 24
Montage du support mural ....................................................................... 25
Remplacement de la pile ......................................................................... 25
Nettoyage .............................................................................................. 25
Caractéristiques techniques .................................................................... 26
Que faire quand... ? ................................................................................. 26
Déclaration de conformité générale .......................................................... 27
Algemeen ............................................................................................... 28
Garantieverlening .................................................................................... 28
Veiligheidsinstructies .............................................................................. 28
Reglementaire toepassing ....................................................................... 29
Verklaring van display en toetsen.............................................................. 30
Verklaring van de functies .........................................................................31
Programmeren van de zender .................................................................. 32
Montage van de wandhouder ................................................................... 33
Vervangen de batterij .............................................................................. 33
Reiniging ................................................................................................ 33
Technische gegevens .............................................................................. 34
Wat te doen als ...? .................................................................................. 34
Algemene conformiteitsverklaring ............................................................ 35

4
Montage- und Betriebsanleitung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, so-
dass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustim-
mung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden
Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
Gewährleistung
Allgemeines
Mit dem EC315 können bis zu 5 Empfänger/-gruppen über zugewiesene Kanäle
einzeln oder alle zusammen angesteuert werden.
Eine einfache Bedienung zeichnet dieses Gerät aus.
Sicherheitshinweise
 Vorsicht
BittebewahrenSiedieAnleitungauf!
• NurintrockenenRäumenverwenden.
• VerwendenSienurunveränderteBeckerOriginalteile.
• HaltenSiePersonenausdemFahrbereichderAnlagenfern.
• HaltenSieKindervonSteuerungenfern.
• BeachtenSieIhrelandesspezischenBestimmungen.
• Verbrauchte Batterien fachgerecht entsorgen. Batterien nur durch
identischenTyp(CR2430)ersetzen.
• WirddieAnlagedurcheinenodermehrereSendergesteuert,muss
derFahrbereichderAnlagewährenddesBetriebeseinsehbarsein.

fr
en
de
nl
5
BestimmungsgemäßeVerwendung
Der EC315 darf nur für die Ansteuerung von Centronic kompatiblen Funk-An-
trieben und Funk-Steuerungen verwendet werden.
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Stö-
rungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughäfen).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine
Funktionsstörung im Handsender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicherheits-
einrichtungen abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fernmel-
deanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die ord-
nungsgemäß im gleichen Frequenzbereich betrieben werden).
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten und Anlagen
verbinden.
 Hinweis
Achten Sie darauf, dass die Steuerung nicht im Bereich metallischer
FlächenodermagnetischerFelderinstalliertundbetriebenwird.
Funkanlagen,die aufdergleichen Frequenz senden,könnenzur Stö-
rungdesEmpfangsführen.
Esistzubeachten,dassdieReichweitedesFunksignalsdurchdenGe-
setzgeberunddiebaulichenMaßnahmenbegrenztist.

6
Montage- und Betriebsanleitung

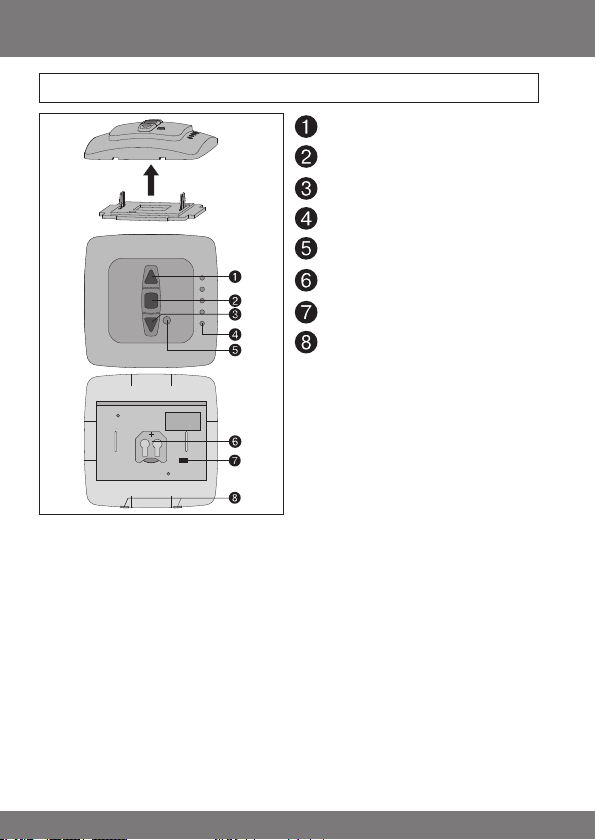

AUF-Taste
STOPP-Taste
AB-Taste
Kanalkontrollleuchten
Kanalwahltaste
Batteriefach
Einlerntaste
Demontageöffnungen
Anzeigen-undTastenerklärung

fr
en
de
nl
7
Funktionserklärung
Kanal
Der Kanal eines Handsenders kann in einen oder mehrere Empfänger einge-
lernt werden. Die Ansteuerung eines Empfängers ist ein Individualbefehl, die
mehrerer Empfänger ein Gruppenbefehl.
Zentralbefehl
Wählt man alle Kanäle des Senders an, kann man alle zugeordneten Empfän-
ger/-gruppen gleichzeitig ansteuern.
Kanalwahltaste
Mit der Kanalwahltaste können bis zu 5 Kanäle ausgewählt werden. Angezeigt
werden die einzelnen Kanäle durch das Aueuchten der zugehörigen Kanalkon-
trollleuchte. Leuchten alle Kanalkontrollleuchten gleichzeitig, kann der Zentral-
befehl eingelernt bzw. abgesetzt werden.
Kanalkontrollleuchten
Ein Funksignal wird durch das Aueuchten der zugehörigen Kanalkontrollleuch-
te signalisiert.
Lässt die Batterieleistung nach, blinkt die jeweilige Kanalkontrollleuchte beim
Senden.
Die Sendeleistung bzw. die Funkreichweite wird durch Abnahme der Batte-
rieleistung reduziert. Leuchtet die Kanalkontrollleuchte bei Tastendruck nicht
mehr, muss die Batterie gewechselt werden.

8
Montage- und Betriebsanleitung
1)Mastersendereinlernen
a)EmpfängerinLernbereitschaftbringen
 Hinweis
BeachtenSiedieBedienungsanleitungdesEmpfängers.
• Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5 Se-
kunden wieder ein.
oder
• Betätigen Sie die Lerntaste bzw. den Funkschalter des Empfängers.
Der Empfänger bendet sich nun für 3 Minuten in Lernbereitschaft.
b)Mastersendereinlernen
Drücken Sie die Einlerntaste innerhalb der Lernbereitschaft, bis der Empfänger
das erfolgreiche Einlernen quittiert.
Damit ist der Einlernvorgang beendet.
2)weitereSendereinlernen
a) Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger quittiert.
b) Drücken Sie nun die Einlerntaste des neuen Senders, bis der Empfänger
quittiert.
c) Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch ein-
mal.
Der Empfänger quittiert das erfolgreiche Einlernen.
Die maximale Funkreichweite beträgt im Gebäude bis zu 10 m und im freien Feld
bis zu 100 m.
EinlernendesFunks

fr
en
de
nl
9

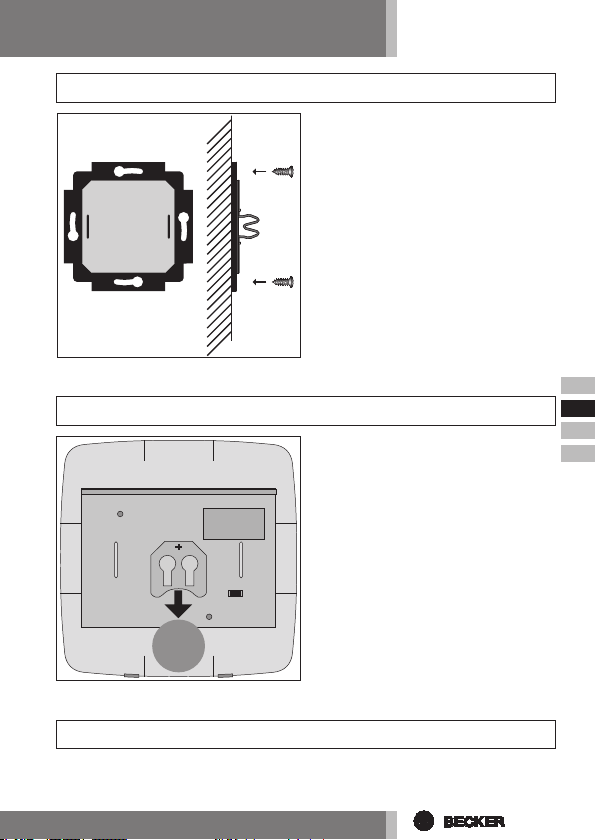

MontageWandhalterung
• Prüfen Sie vor der Montage an der
gewünschten Montageposition die
einwandfreie Funktion von Sender
und Empfänger.
• Befestigen Sie die Halterung mit
zwei Schrauben an der Wand.
1. Entnehmen Sie die Batterie.
2. Legen Sie die neue Batterie
lagerichtig ein.
CR 2430
+
Reinigen Sie das Gerät nur mit einem feuchten Tuch. Verwenden Sie kein Reini-
gungsmittel, da dieses den Kunststoff angreifen kann.
Batteriewechsel
Reinigung

10
Montage- und Betriebsanleitung
Nennspannung 3 V DC
Batterietyp CR 2430
Schutzart IP 20
Zulässige Umgebungstemperatur -10 bis +55 °C
Funkfrequenz 868,3 MHz
TechnischeDaten
Wastunwenn...?
Störung Ursache Abhilfe
Antrieb läuft nicht. 1. Batterie ist leer.
2. Batterie ist falsch ein-
gelegt.
3. Empfänger außerhalb
der Funkreichweite.
4. EC315 ist nicht im Emp-
fänger eingelernt.
1. Neue Batterie ein-
legen.
2. Batterie richtig ein-
legen.
3. Entfernung zum Emp-
fänger verringern.
4. EC315 einlernen.
Gewünschter Antrieb
läuft nicht.
Falscher Kanal an-
gewählt.
Richtigen Kanal an-
wählen.

fr
en
de
nl
11
Hiermit erklärt die Firma Becker-Antriebe GmbH, dass sich das Gerät Centronic
EasyControl EC315 in Übereinstimmung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EG be-
ndet.
Bestimmt für den Gebrauch in folgenden Ländern: EU, CH, NO, IS, LI
Technische Änderungen vorbehalten.
AllgemeineKonformitätserklärung

12
Assembly and Operating Instructions
Structural modications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g. crushing
of limbs. Therefore, structural modications should only be carried out with our
prior approval and in accordance with our instructions, particularly the informa-
tion contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their intend-
ed use is not permitted.
The end product manufacturer and tter have to ensure that all the current stat-
utory, ofcial regulations and, in particular, EMC regulations are adhered to dur-
ing utilisation of our products, especially with regard to end product assembly,
installation and customer advice.
Warranty
General
The EC315 may be used to control up to 5 receivers/receiver groups via desig-
nated channels, either individually or all at once.
This device is excellent because it is so easy to operate.
Safetytips
 Danger
Pleasekeeptheinstructionsinasafeplace!
• Useindryroomsonly.
• UseunmodiedBeckeroriginalpartsonly.
• Keeppersonsawayfromtheoperationalzone.
• Keepchildrenawayfromcontrols.
• Pleasecomplywithnationalstipulations.
• Disposeofusedbatteriesproperly.Replacebatteriesbyanidentical
type(CR2430)only.
• Ifthesystemiscontrolledusingoneorseveraltransmitters,theop-
erationalzonemustbevisibleduringoperation.

fr
en
de
nl
13
Useinaccordancewithregulations
The EC315 should only be used to control Centronic compatible radio drives
and radio controls.
• Please note that radio sets cannot be operated in areas with increased risk of
interference (e.g. hospitals, airports).
• The remote control is only permitted for equipment and systems with which
a malfunction in the hand-held transmitter or receiver does not present a risk
to persons, animals or objects, or this risk is covered by other safety devices.
• The operator does not enjoy any protection from disturbances by other re-
mote signalling equipment and terminal equipment (for example, also by
radio sets operated in the same frequency range in accordance with regula-
tions).
• Use radio receivers in conjunction only with devices and systems permitted
by the manufacturer.
 Note
Ensurethatthecontrolsarenotinstalledandoperatedinthevicinityof
metalsurfacesormagneticelds.
Radiosetstransmittingatthesamefrequencycouldinterferewithre-
ception.
Itshouldbenotedthattherangeoftheradiosignalisrestrictedbyleg-
islationandconstructionalmeasures.

14
Assembly and Operating Instructions
UP pushbutton
STOP pushbutton
DOWN pushbutton
Channel control lights
Channel selector button
Battery compartment
Programming pushbutton
Openings for dismounting
Displaysandpushbuttons

fr
en
de
nl
15
Functions
Channel
The channel of a handheld transmitter can be programmed into one or several
receivers. One or several receivers are controlled via an individual or group com-
mand respectively.
Centralcommand
If all the transmitter channels are selected, all the assigned receivers/receiver
groups can be controlled simultaneously.
Channelselectorbutton
The channel selector button can be used to select up to 5 channels. The indi-
vidual channels are indicated by the respective channel control light being il-
luminated.
If all the channel control lights illuminate simultaneously, the central command
can be programmed or executed.
Channelcontrollights
A radio signal is indicated by the respective channel control light being illumi-
nated.
If the battery power decreases, the respective channel control light ashes
when transmitting.
Less battery power results in reduced transmitter power or operating range. If
the channel control light does not illuminate when pressing a button, replace
the battery.

16
Assembly and Operating Instructions
1)Learningthemastertransmitter
a)Putreceiverintolearnmode
 Note
Pleaserefertotheoperatinginstructionsforthereceiver.
• Switch off the receiver’s power supply and reconnect after 5 seconds.
or
• Activate the “Learn” key or the radio-controlled receiver switch.
The receiver will then be in “Learn” mode for 3 minutes.
b)Learnmastertransmitter
When the receiver is in “Learn” mode, the learn button is to be pressed until
the receiver indicates that the learn process has been successfully completed.
The learn process is now complete.
2)Learningadditionaltransmitters
a) Press the learn button of the master transmitter until acknowledgement is
given by the receiver.
b) Now press the learn button of the new transmitter until acknowledgement is
given by the receiver
c) Then press the learn button of the new transmitter to be learnt once again.
The receiver will indicate when the learn process has been successfully com-
pleted.
The maximum radio range is up to 10 m indoors and up to 100 m in the open.
Programmingtheremotecontrol

fr
en
de
nl
17
Installingthewallmount
• Before installing in the position re-
quired, check that the transmitter
and receiver are functioning prop-
erly.
• Fix the mount to the wall with two
screws.
1. Take out the battery.
2. Insert a new battery correctly.
CR 2430
+
Clean the device with a damp cloth only. Do not use a cleansing agent since this
could damage the plastic.
Changingthebattery
Cleaning

18
Assembly and Operating Instructions
Nominal voltage 3 V DC
Type of battery CR 2430
Protection class IP 20
Permissible surrounding temperature -10 to +55 °C
Radio frequency 868.3 MHz
Technicaldata
Whattodoif...?
Problem Cause Remedy
Drive is not functioning. 1. Battery is discharged.
2. Battery is inserted
incorrectly.
3. Receiver is out of the
radio operating range.
4. The EC315 is not
programmed in the
receiver.
1. Replace battery.
2. Insert battery correctly.
3. Reduce distance to
receiver.
4. Programme the EC315.
The required drive is
not functioning.
Incorrect channel
selected.
Correct channel selected

fr
en
de
nl
19
Becker-Antriebe GmbH hereby declares that the device EC315 Centronic Easy-
Control complies with the basic requirements and other relevant regulations of
the EC Directive R&TTE 1999/5/EC.
For use in the following countries: EU, CH, NO, IS, LI
Subject to technical changes without notice.
Generalconformitydeclaration

20
Notice de montage et d’utilisation
Toute modication du moteur et toute installation inappropriée allant à l’en-
contre de cette notice et de nos autres consignes peuvent causer des bles-
sures corporelles graves ou représenter un risque pour la santé des utilisateurs,
par ex. des contusions ; c’est pourquoi toute modication de la construction
ne peut être effectuée qu‘après nous en avoir informés et après obtention de
notre accord ; nos consignes, notamment celles de cette notice de montage et
d’utilisation, doivent être impérativement respectées. Toute modication des
produits allant à l’encontre de leur utilisation conforme n’est pas autorisée.
Lorsqu’ils utilisent nos produits, les fabricants des produits nis et les instal-
lateurs doivent veiller à tenir compte et à respecter toutes les dispositions lé-
gales et administratives nécessaires, en particulier les dispositions relatives à
la compatibilité électromagnétique actuellement en vigueur, notamment en ce
qui concerne la production du produit ni, l’installation et le service-clientèle.
PrestationdeGarantie
Généralités
L’EC315 permet de piloter 5 récepteurs/ groupes via des canaux affectés, indi-
viduellement ou tous ensemble.
Cet appareil se distingue par une manipulation simple.
Consignesdesécurité
 Attention
Prièredeconservercettenoticed’utilisation!
• Autiliseruniquementdansdeslocauxsecs.
• UtilisezuniquementdespiècesoriginalesdeBeckerquin’ont subi
aucunemodication.
• Veillezàcequepersonnenesetiennedanslazonededéploiement
desinstallations.
• Tenezlesenfantsàl’écartdescommandes.
• Observezlesdirectivesspéciquesdespays.
• Eliminez les piles usagées conformément aux prescriptions en la
matière.Remplaceztoujourslespilesusagéespardespilesdetype
identique(CR2430).
• Lorsque l’installation est pilotée par un ou plusieurs émetteurs, la
zone de fonctionnement de l’installation doit être visible pendant
l’utilisation.
