Bell'O TRIPLE PLAY TP4444 User manual

DSYF-1_050514v1T
FLAT PANEL TV MOUNTING SYSTEM
SUPPORT DE TÉLÉVISEUR À ÉCRAN PLAT
SISTEMA DE INSTALACIÓN DE TV DE PANTALLA PLANA
     
Patent pending / Brevet en instance / Patent pendiente /   
Made in China / Fabriqué en Chine / Hecho en China /   
Italian designed / De design italien / De diseño italiano/   
Do not discard these instructions / Ne pas jeter ces instructions
Conserve estas instrucciones / Не выбрасывайте эту инструкцию
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D’ASSEMBLAGE
INSTRUCCIONES DE ENSAMBLAJE
ИНСТРУКЦИЯ ПО СБОРКЕ
TP4444
OPTION 1
OPTION 1
OPCIÓN 1
ВАРИАНТ 1
OPTION 2
OPTION 2
OPCIÓN 2
ВАРИАНТ 2
OPTION 3
OPTION 3
OPCIÓN 3
ВАРИАНТ 3
Flat Panel TV Stand
Meuble pour TV à écran plat
Base para panel de TV de pantalla plana
Подставка под телевизор с плоским
экраном
Stand with TV Mounting System
Meuble avec support de TV
Base con sistema de soporte para TV
Подставка со стойкой для крепления
телевизора
Stand with Wall Mount
Meuble avec support mural
Base con soporte de pared
Подставка с креплением на стене

! DO NOT PLACE ITEMS ON THE SHELVES (OR TV MOUNT) WHICH EXCEED THE MAXIMUM WEIGHT LIMITS
OF 125 LBS. FOR THE TV, AND 75 LBS. FOR BOTTOM SHELF.

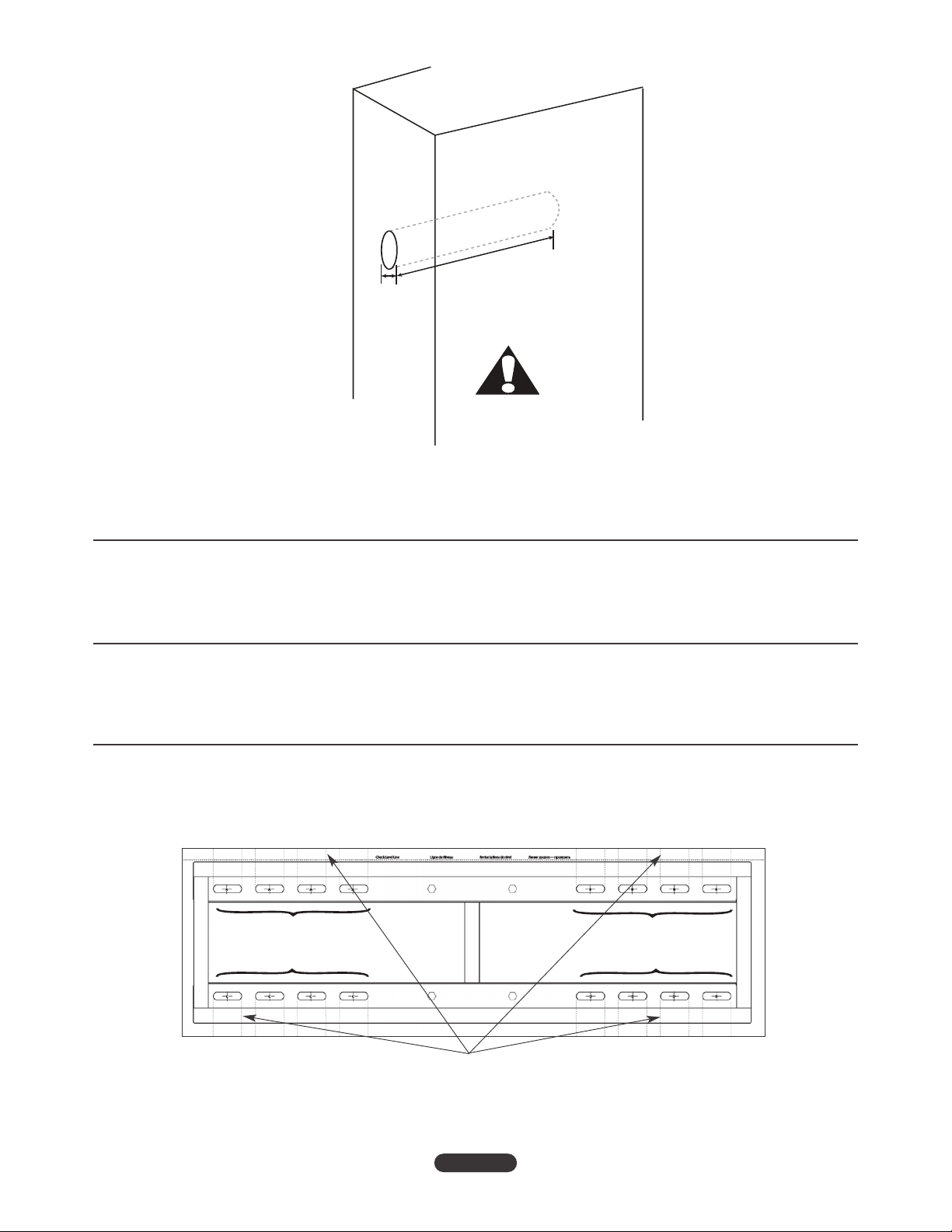

! ONLY WALL MOUNT INTO WOOD STUDS OR CONCRETE WALLS. DO NOT ATTEMPT TO WALL MOUNT THE
TELEVISION INTO DRYWALL ONLY.
! THE MAXIMUM WEIGHT OF YOUR TELEVISION CANNOT EXCEED THE MAXIMUM WEIGHT RATING OF THE
WALL MOUNT.
! ALWAYS REMOVE THE TV AND OTHER EQUIPMENT FROM THE FURNITURE PRIOR TO MOVING THE
ASSEMBLED UNIT.
! WHEN IN USE, THIS FURNITURE MUST BE PLACED ON A FLAT, SOLID AND LEVEL SURFACE.
! DO NOT LEAN ON THE TV WHEN IT IS ON THE TV STAND.
! DO NOT CLIMB OR STEP ON THE STAND.
! DO NOT BANG INTO OR PLACE YOUR OWN WEIGHT ON ANY OF THE SHELVES.
! THIS PRODUCT WAS DESIGNED TO BE INSTALLED AND UTILIZED ONLY AS SPECIFIED IN THIS MANUAL.
BELL’O INTERNATIONAL CORPORATION WILL NOT BE RESPONSIBLE FOR FAILURE TO ASSEMBLE AS
DIRECTED OR FOR THE IMPROPER ASSEMBLY, USE, OR HANDLING OF THIS PRODUCT.
! IMPROPER INSTALLATION OF THIS PRODUCT MAY CAUSE DAMAGE OR SERIOUS INJURY. BELL'O
INTERNATIONAL CORPORATION CANNOT BE LIABLE FOR DIRECT OR INDIRECT DAMAGE OR INJURY CAUSED
BY INCORRECT MOUNTING, INCORRECT USE, OR INCORRECT ASSEMBLY.
! IF THE MOUNTING BRACKET WILL BE ATTACHED TO ANY STRUCTURE OTHER THAN SPECIFIED IN THIS
MANUAL, ONLY A LICENSED PROFESSIONAL CONTRACTOR/INSTALLER SHOULD PERFORM THIS
INSTALLATION. THE SUPPORTING STRUCTURE MUST SUPPORT, AT MINIMUM, FOUR TIMES THE COMBINED
WEIGHT OF THE MOUNTING BRACKET AND TV. IT IS THE RESPONSIBILITY AND LIABILITY OF THE INSTALLER
TO ENSURE THE SUITABILITY OF THE SUPPORTING STRUCTURE.
! THE MOUNT WITH THE INCLUDED HARDWARE IS NOT UL LISTED FOR INSTALLATION INTO METAL STUDS.
FOR THE AVAILABILITY OF UL LISTED METAL STUD MOUNTING HARDWARE, MONITOR WEIGHT LIMIT AND
INSTALLATION INSTRUCTIONS PLEASE CHECK WITH YOUR RETAILER OR AN INSTALLATION PROFESSION AL.
! CHECK CAREFULLY TO ENSURE THAT THERE ARE NO MISSING OR DAMAGED PARTS. NEVER USE DEFECTIVE
PARTS. TO RECEIVE REPLACEMENT OR MISSING PART(S) UNDER THIS WARRANTY, CALL OUR CUSTOMER
SERVICE DEPARTMENT AT 1-888-235-7646. PLEASE HAVE THE MODEL NUMBER, DATE CODE, PART
NUMBER(S) AND YOUR SALES RECEIPT OR OTHER PROOF OF PURCHASE AVAILABLE FOR REFERENCE.
BELL'O WILL SHIP YOU ANY NECESSARY REPLACEMENT PARTS WITHIN THE CONTINENTAL UNITED STATES.
! SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
FOR YOUR SAFETY, PLEASE FOLLOW THESE PRECAUTIONS:
If at any time you are unclear about the directions and believe you need further assistance,
contact customer service at: 1-888-235-7646 (US/Canada)
or [phone] (International) from 9am – 5pm EST, Mon. through Fri.
Bell’O International Corp. will not be responsible for failure to assemble as directed or for
the improper assembly, use or handling of this stand.
2

VEILLER À RESPECTER CES MESURES DE PRÉCAUTION !
! NE PAS POSER SUR LE MEUBLE (OU FIXATION DE TV) DES OBJETS DÉPASSANT LA LIMITE DE POIDS DE 56,7 KG
POUR LE TÉLÉVISEUR, ET DE 34 KG POUR LE PLATEAU DU BAS.
!POSE MURALE UNIQUEMENT DANS DES MONTANTS EN BOIS OU SUR DES MURS DE BÉTON.
NE PAS TENTER DE POSER LE TÉLÉVISEUR AU MUR SUR DE LA CLOISON SÈCHE SEULEMENT.
! LE POIDS MAXIMUM DU TÉLÉVISEUR NE DOIT PAS DÉPASSER LA CAPACITÉ DE CHARGE MAXIMALE DU SUPPORT
DE FIXATION MURALE.
! TOUJOURS ENLEVER LE TÉLÉVISEUR ET AUTRE ÉQUIPEMENT AVANT DE DÉPLACER LE MEUBLE ASSEMBLÉ.
! DURANT L’UTILISATION, LE MEUBLE DOIT ÊTRE POSÉ SUR UNE SURFACE PLATE, SOLIDE ET HORIZONTALE.
! NE PAS S’APPUYER CONTRE LE TÉLÉVISEUR LORSQU’IL EST POSÉ SUR LE MEUBLE.
! NE PAS GRIMPER NI MARCHER SUR LE MEUBLE.
! NE PAS TAPER NI S’APPUYER SUR LES PLATEAUX.
! CE PRODUIT EST CONÇU POUR ÊTRE POSÉ ET UTILISÉ UNIQUEMENT COMME INDIQUÉ DANS CE MANUEL.
BELL’O INTERNATIONAL CORPORATION DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE POSE NON CONFORME
AUX INSTRUCTIONS OU D'ASSEMBLAGE, UTILISATION OU MANIPULATION INCORRECTS DE CE PRODUIT.
! UNE POSE INCORRECTE DE CE PRODUIT PEUT ENTRAÎNER DES DOMMAGES MATÉRIELS OU DES BLESSURES
GRAVES. BELL'O INTERNATIONAL CORPORATION NE SAURAIT ÊTRE TENU RESPONSABLE DE DOMMAGES
MATÉRIELS OU CORPORELS DIRECTS OU INDIRECTS RÉSULTANT D'UNE POSE INCORRECTE, D'UNE UTILISATION
INCORRECTE OU D'UN ASSEMBLAGE INCORRECT.
! LE SUPPORT DE FIXATION DOIT ÊTRE ATTACHÉ À UN STRUCTURE AUTRE QUE CELLES INDIQUÉES DANS CE
MANUEL, LA POSE DOIT IMPÉRATIVEMENT ÊTRE CONFIÉE À UN ENTREPRENEUR/INSTALLATEUR
PROFESSIONNEL AGRÉÉ. LA STRUCTURE PORTEUSE DOIT ÊTRE CAPABLE DE SOUTENIR, AU MINIMUM, QUATRE
FOIS LE POIDS COMBINÉ DU SUPPORT DE FIXATION ET DU TÉLÉVISEUR. L'INSTALLATEUR A POUR CHARGE ET
RESPONSABILITÉ DE S'ASSURER QUE LA STRUCTURE PORTEUSE CONVIENT.
! CE SUPPORT UTILISÉ AVEC LA VISSERIE FOURNIE N'EST PAS HOMOLOGUÉ UL POUR LA POSE SUR DES
MONTANTS MÉTALLIQUES. POUR CONNAÎTRE LA VISSERIE DE FIXATION SUR MONTANTS MÉTALLIQUES
HOMOLOGUÉE UL DISPONIBLE, LA LIMITE DE POIDS D'ÉCRAN ET LES INSTRUCTIONS DE POSE, VEUILLEZ
CONSULTER LE REVENDEUR OU UN INSTALLATEUR PROFESSIONNEL.
! CONTRÔLER AVEC SOIN QU'IL N'Y A AUCUNE PIÈCE MANQUANTE OU ENDOMMAGÉE. NE JAMAIS UTILISER DE
PIÈCES DÉFECTUEUSES. POUR OBTENIR DES PIÈCES DE RECHANGE OU MANQUANTES DANS LE CADRE DE
CETTE GARANTIE, APPELER NOTRE SERVICE APRÈS-VENTE AU 1-888-235-7646. VEILLEZ À AVOIR LE NUMÉRO DE
MODÈLE, LE CODE DE DATE, LES RÉFÉRENCES DES PIÈCES ET LE REÇU DE LA VENTE OU AUTRE JUSTIFICATIF
D’ACHAT À DISPOSITION. BELL'O EXPÉDIERA TOUTES LES PIÈCES DE RECHANGE NÉCESSAIRES AUX
ETATS-UNIS D'AMÉRIQUE CONTINENTAUX.
! LES CARACTÉRISTIQUES SONT SUJETTES À MODIFICATION SANS PRÉAVIS.
Pour toutes questions concernant les instructions ou pour tout besoin d'assistance,
veuillez communiquer avec service à la clientèle au : 1-888-235-7646 (USA/Canada)
ou [phone] (International) de 9h00 à 17h00 (heure de l'Est), lundi à vendredi.
Bell'O International Corps décline toute responsabilité en cas d'assemblage non conforme aux instructions ou pour l'assemblage,
l'utilisation ou la manutention incorrects de ce meuble.
3

POR SU SEGURIDAD TENGA LAS SIGUIENTES PRECAUCIONES:
! NO COLOQUE SOBRE LOS ESTANTES (O SOPORTE DE TV) OBJETOS QUE SUPEREN EL LÍMITE DE PESO MÁXIMO
DE 125 LBS (56,7 KG) PARA TELEVISORES Y DE 75 LB. (34 KG) SOBRE EL ESTANTE INFERIOR.
! CUANDO MONTE EN PARED, HÁGALO ÚNICAMENTE SOBRE MONTANTES DE MADERA O EN PAREDES DE
CONCRETO. NO INSTALE EL TELEVISOR ÚNICAMENTE EN PARED DE YESO.
! EL PESO MÁXIMO DE SU TELEVISOR NO PUEDE EXCEDER LA CLASIFICACIÓN DE PESO MÁXIMO DEL SOPORTE
DE PARED.
! SIEMPRE QUITE EL TELEVISOR Y CUALQUIER OTRO EQUIPO DEL MUEBLE ANTES DE MOVER LA UNIDAD
ARMADA.
! EL MUEBLE DEBE ESTAR UBICADO EN UNA SUPERFICIE PLANA, SÓLIDA Y NIVELADA CUANDO SE LO ESTÉ
UTILIZANDO.
! NO INCLINE EL TELEVISOR CUANDO ESTÉ EN EL SOPORTE PARA TV.
! NO SE SUBA NI SE PARE SOBRE EL SOPORTE.
! NO GOLPEE LOS ESTANTES NI SE APOYE CON SU PESO SOBRE EL MISMO.
! ESTE PRODUCTO FUE DISEÑADO PARA SER INSTALADO Y UTILIZADO ÚNICAMENTE COMO SE INDICA EN EL
PRESENTE MANUAL. BELL’O INTERNATIONAL CORPORATION NO SE HARÁ RESPONSABLE SI EL PRODUCTO NO
SE ENSAMBLA TAL COMO SE INDICA NI DE SU ENSAMBLAJE, USO O MANEJO INCORRECTOS.
! LA INSTALACIÓN INCORRECTA DE ESTE PRODUCTO PUEDE CAUSAR DAÑOS O LESIONES GRAVES. BELL'O
INTERNATIONAL CORPORATION NO PUEDE SER RESPONSABILIZADA POR LOS DAÑOS O LESIONES DIRECTOS
O INDIRECTOS CAUSADOS POR EL MONTAJE, USO O ENSAMBLAJE INCORRECTOS.
! SI DESEA FIJAR EL SOPORTE A UNA ESTRUCTURA QUE NO ESTÁ ESPECIFICADA EN ESTE MANUAL, LA
INSTALACIÓN DEBERÁ REALIZARLA UN CONTRATISTA O INSTALADOR PROFESIONAL AUTORIZADO.
LA ESTRUCTURA DE SOPORTE DEBE SOPORTAR, COMO MÍNIMO, CUATRO VECES EL PESO COMBINADO DEL
SOPORTE Y EL TV. ES RESPONSABILIDAD Y OBLIGACIÓN DEL INSTALADOR GARANTIZAR LA IDONEIDAD DE
LA ESTRUCTURA DE SOPORTE.
! EL SOPORTE CON LOS ELEMENTOS INCLUIDOS NO ESTÁN EN LA LISTA DEL UL PARA LA INSTALACIÓN EN
MONTANTES METÁLICOS. PARA VERIFICAR LA DISPONIBILIDAD DE LOS ELEMENTOS PARA EL MONTAJE EN
MONTANTES METÁLICOS EN LA LISTA DEL UL, EL LÍMITE DE PESO Y LAS INSTRUCCIONES DE INSTALACIÓN,
CONSULTE CON SU PROVEEDOR O INSTALADOR PROFESIONAL.
! REVISE CUIDADOSAMENTE EL SISTEMA PARA ASEGURARSE DE QUE NO HAYA PIEZAS FALTANTES O DAÑADAS. NUNCA
UTILICE PIEZAS DEFECTUOSAS. PARA RECIBIR EL REEMPLAZO O LA(S) PARTE(S) O PIEZA(S) FALTANTE(S) CUBIERTAS
POR LA PRESENTE GARANTÍA, LLAME A NUESTRO DEPARTAMENTO DE ATENCIÓN AL CLIENTE AL 1-888-235-7646.
TENGA A MANO EL NÚMERO DE MODELO, CÓDIGO DE FECHA, NÚMERO(S) DE LA PARTE O PIEZA Y SU RECIBO DE
VENTA U OTRO COMPROBANTE DE COMPRA DISPONIBLE COMO REFERENCIA. BELL'O LE ENVIARÁ CUALQUIER PARTE
O PIEZA DE REEMPLAZO EN LOS ESTADOS UNIDOS DE AMÉRICA CONTINENTALES.
! LAS ESPECIFICACIONES ESTÁN SUJETAS A CAMBIOS SIN PREVIO AVISO.
Si en algún momento tiene dudas sobre las instrucciones y necesita asesoramiento adicional,
comuníquese con servicio de atención al cliente: 1-888-235-7646 (EE. UU. y Canadá) o [phone]
(desde otros lugares del mundo) de 9 a 17 hora del este, lunes a viernes.
Bell’O International Corp. no se hará responsable en caso de que no se instale la base según las instrucciones,
ni de la instalación, uso o manejo incorrectos de esta base.
4

! НЕ ПОМЕЩАЙТЕ НА ПОЛКАХ (И НА СТОЙКЕ ДЛЯ ТЕЛЕВИЗОРА) ПРЕДМЕТЫ, ВЕС КОТОРЫХ ПРЕВЫШАЕТ
МАКСИМАЛЬНЫЙ ПРЕДЕЛ 125 ФУНТОВ (56,7 КГ) ДЛЯ СТОЙКИ, И 75 ФУНТОВ (34 КГ) НА НИЖНЕЙ ПОЛКЕ.
! КРЕПЛЕНИЕ НА СТЕНЕ ДОПУСКАЕТСЯ ТОЛЬКО К ДЕРЕВЯННЫМ СТОЙКАМ ИЛИ БЕТОННЫМ СТЕНАМ.
ЗАПРЕЩАЕТСЯ КРЕПЛЕНИЕ ТЕЛЕВИЗОРА К СТЕНЕ ИЗ ГИПСОКАРТОНА.
! МАКСИМАЛЬНЫЙ ВЕС ТЕЛЕВИЗОРА НЕ ДОЛЖЕН ПРЕВЫШАТЬ МАКСИМАЛЬНЫЙ ВЕС, НА КОТОРЫЙ
РАССЧИТАНА СТОЙКА.
! ПРЕЖДЕ ЧЕМ ПЕРЕМЕЩАТЬ СОБРАННУЮ ПОДСТАВКУ, ОБЯЗАТЕЛЬНО УБЕРИТЕ С НЕЕ ТЕЛЕВИЗОР И ДРУГОЕ
ОБОРУДОВАНИЕ. ! ПРИ ЭКСПЛУАТАЦИИ ПОДСТАВКА ДОЛЖНА СТОЯТЬ НА ПЛОСКОЙ, ТВЕРДОЙ,
ГОРИЗОНТАЛЬНОЙ ПОВЕРХНОСТИ.
! НЕ ОПИРАЙТЕСЬ НА ЭКРАН ТЕЛЕВИЗОРА, КОГДА ОН СТОИТ НА ТЕЛЕВИЗИОННОЙ ПОДСТАВКЕ.
! НЕ ЗАБИРАЙТЕСЬ И НЕ ВСТАВАЙТЕ НА ПОДСТАВКУ.
! НЕ СТУЧИТЕ И НЕ ОПИРАЙТЕСЬ СВОИМ СОБСТВЕННЫМ ВЕСОМ НА ПОЛКИ.
!ДАННОЕ ИЗДЕЛИЕ ПРЕДНАЗНАЧЕНО ДЛЯ УСТАНОВКИ И ИСПОЛЬЗОВАНИЯ ТОЛЬКО СОГЛАСНО ИНСТРУКЦИИ,
ПРИВЕДЕННОЙ В ДАННОМ РУКОВОДСТВЕ. МЕЖДУНАРОДНАЯ КОРПОРАЦИЯ BELL’O INTERNATIONAL НЕ НЕСЕТ
ОТВЕТСТВЕННОСТЬ ЗА НЕСПОСОБНОСТЬ ВЫПОЛНИТЬ СБОРКУ В СООТВЕТСТВИИ С ПРЕДОСТАВЛЕННЫМИ
ИНСТРУКЦИЯМИ, ЗА НЕПРАВИЛЬНУЮ СБОРКУ И ЗА НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ ИЛИ ОБРАЩЕНИЕ С
ИЗДЕЛИЕМ.
! НЕПРАВИЛЬНАЯ УСТАНОВКА ЭТОГО ИЗДЕЛИЯ МОЖЕТ НАНЕСТИ ПОВРЕЖДЕНИЕ ИЛИ ПРИВЕСТИ К
СЕРЬЕЗНЫМ ТРАВМАМ. МЕЖДУНАРОДНАЯ КОРПОРАЦИЯ BELL'O INTERNATIONAL НЕ НЕСЕТ
ОТВЕТСТВЕННОСТЬ ЗА ПРЯМОЙ ИЛИ КОСВЕННЫЙ УЩЕРБ ИЛИ ВРЕД, НАНЕСЕННЫЙ В РЕЗУЛЬТАТЕ
НЕПРАВИЛЬНОГО МОНТАЖА, НЕПРАВИЛЬНОГО ИСПОЛЬЗОВАНИЯ ИЛИ НЕПРАВИЛЬНОЙ СБОРКИ.
! ЕСЛИ НАСТЕННЫЙ КРОНШТЕЙН БУДЕТ КРЕПИТЬСЯ К КАКОЙ-ЛИБО КОНСТРУКЦИИ, ПОМИМО УКАЗАННЫХ В
ДАННОМ РУКОВОДСТВЕ, ТО ЕГО УСТАНОВКУ ДОЛЖЕН ВЫПОЛНЯТЬ ТОЛЬКО ЛИЦЕНЗИРОВАННЫЙ
ПРОФЕССИОНАЛЬНЫЙ ПОДРЯДЧИК ИЛИ СПЕЦИАЛИСТ ПО ТАКИМ УСТАНОВКАМ. ОПОРНАЯ СТРУКТУРА
ДОЛЖНА ВЫДЕРЖИВАТЬ НАГРУЗКУ, КАК МИНИМУМ В ЧЕТЫРЕ РАЗА ПРЕВЫШАЮЩУЮ СУММАРНЫЙ ВЕС
КРОНШТЕЙНА И ТЕЛЕВИЗОРА. СПЕЦИАЛИСТ ПО УСТАНОВКЕ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ОБЕСПЕЧЕНИЕ
НАДЛЕЖАЩЕЙ СПОСОБНОСТИ НЕСУЩЕЙ КОНСТРУКЦИИ.
! КРОНШТЕЙН С ВХОДЯЩИМИ В КОМПЛЕКТ КРЕПЕЖНЫМИ ДЕТАЛЯМИ НЕ ПРЕДНАЗНАЧЕН ДЛЯ УСТАНОВКИ НА
МЕТАЛЛИЧЕСКИХ СТОЙКАХ. ДЛЯ ТОГО ЧТОБЫ ВЫЯСНИТЬ, КАК МОЖНО ПРИОБРЕСТИ ДЕТАЛИ,
ВКЛЮЧЕННЫЕ В НОМЕНКЛАТУРУ ЛАБОРАТОРИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ
УСТАНОВКИ НА МЕТАЛЛИЧЕСКИЕ СТОЙКИ, А ТАКЖЕ ПОЛУЧИТЬ СВЕДЕНИЯ ОБ ОГРАНИЧЕНИЯХ НА ВЕС
МОНИТОРА И ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБРАТИТЕСЬ К СВОЕМУ ПОСТАВЩИКУ ИЛИ К СПЕЦИАЛИСТУ ПО
УСТАНОВКЕ.
! ТЩАТЕЛЬНО ПРОВЕРЬТЕ НАЛИЧИЕ ВСЕХ ДЕТАЛЕЙ И ОТСУТСТВИЕ ПОВРЕЖДЕННЫХ ДЕТАЛЕЙ. НИКОГДА НЕ
ИСПОЛЬЗУЙТЕ ДЕТАЛИ С ДЕФЕКТОМ. ДЛЯ ЗАМЕНЫ ПОВРЕЖДЕННЫХ ДЕТАЛЕЙ ИЛИ ПОЛУЧЕНИЯ
ОТСУТСТВУЮЩИХ ДЕТАЛЕЙ ПО ДАННОЙ ГАРАНТИИ ОБРАТИТЕСЬ НА НАШ ВЕБ-САЙТ: WWW.BELLO.COM ИЛИ
ПОЗВОНИТЕ В ОТДЕЛ ОБСЛУЖИВАНИЯ КЛИЕНТОВ НАШЕЙ КОМПАНИИ ПО ТЕЛЕФОНУ: 1 888 235 7646.
ПОЖАЛУЙСТА, ПРИГОТОВЬТЕСЬ НАЗВАТЬ НОМЕР МОДЕЛИ, КОД ДАТЫ, НОМЕРА ДЕТАЛЕЙ И ИМЕЙТЕ ПРИ
СЕБЕ ЧЕК ИЛИ ДРУГОЙ ДОКУМЕНТ, ПОДТВЕРЖДАЮЩИЙ ПОКУПКУ. КОРПОРАЦИЯ BELL'O ОТПРАВИТ ВАМ ВСЕ
НЕОБХОДИМЫЕ ДЕТАЛИ ДЛЯ ЗАМЕНЫ НА ТЕРРИТОРИИ КОНТИНЕНТАЛЬНОЙ ЧАСТИ США.
! ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ:
Если вам понадобится помощь или что-то непонятно в инструкции, обратитесь в службу обслуживания
клиентов по телефону: 1 888 235 7646 (Канада/США) или [phone] (международный номер) с 9:00 до 17:00
по стандартному восточному времени с понедельника по пятницу.
Международная корпорация Bell’O International Corp. не несет ответственность
за неспособность выполнить сборку в соответствии с предоставленными инструкциями,
за неправильную сборку и за неправильное использование или обращение с изделием.
5

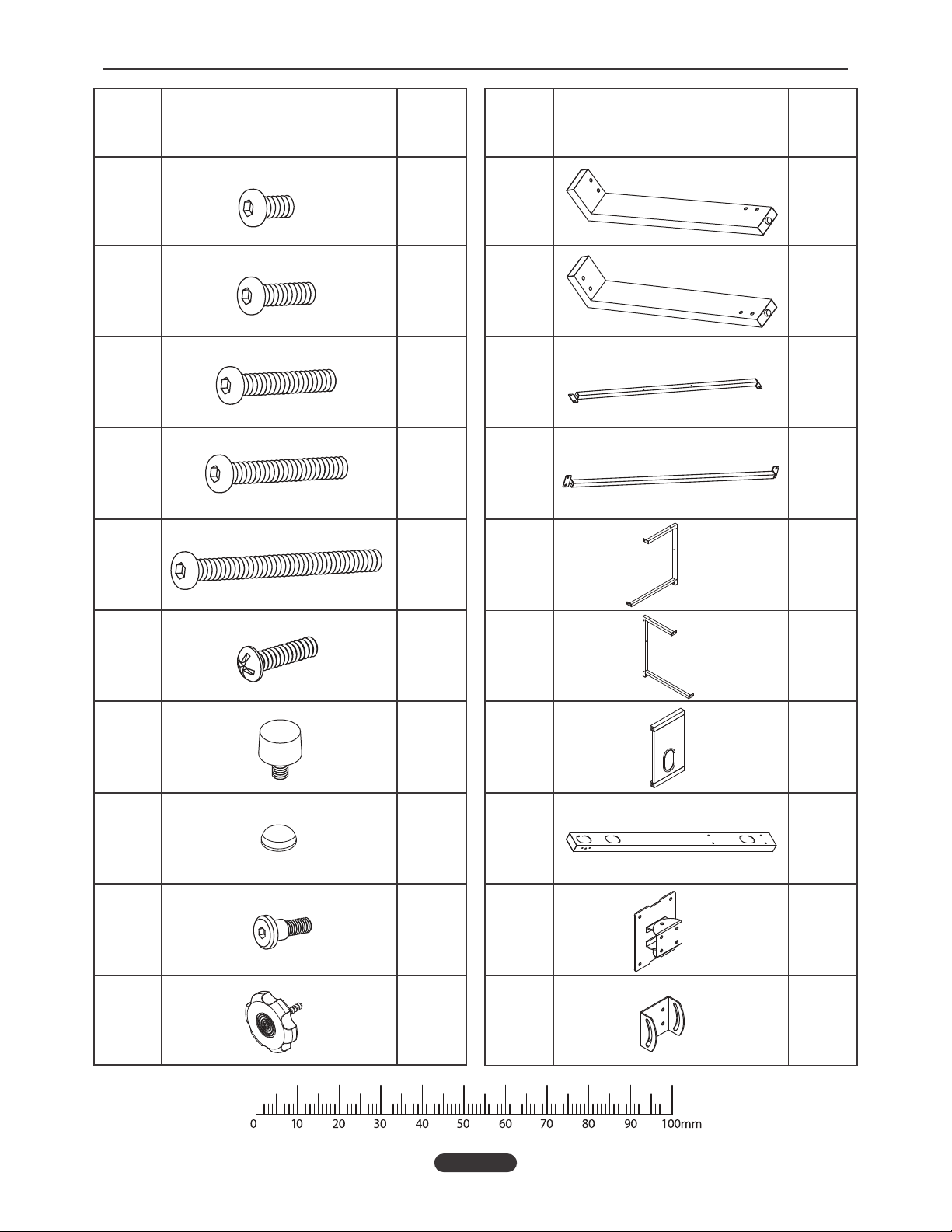

PARTS LIST / NOMENCLATURE DES PIÈCES / LISTA DE PIEZAS / ПЕРЕЧЕНЬ ДЕТАЛЕЙ
YF11
#
1
Quantity
Quantité
Cantidad
Количество
Part / Pièce / Pieza / Деталь
6
YF12 1
YF13-1 1
YF14-1 1
YF15-1 1
YF16-1 1
YF17-1 1
YF18 1
YF19 1
YF20 1
YF1
#
16
Quantity
Quantité
Cantidad
Количество
Part / Pièce / Pieza / Деталь
YF2 4
YF3 2
YF4 4
YF5 4
YF6 2
YF7 3
YF8 5
YF9 4
YF10 2
12 mm
18 mm
28 mm
35 mm
54 mm
25 mm

4
4
4
4
TVY7
PARTS LIST / NOMENCLATURE DES PIÈCES / LISTA DE PIEZAS / ПЕРЕЧЕНЬ ДЕТАЛЕЙ
TV MOUNTING SCREWS / VIS DE FIXATION DE TV
TORNILLOS DE MONTAJE PARA TV / КРЕПЕЖНЫЕ ВИНТЫ ДЛЯ ТЕЛЕВИЗОРА
4
TVY1
#
TVY2
TVY3
TVY4
TVY5
4
4
4
4
Quantity
Quantité
Cantidad
Количество
Part / Pièce / Pieza / Деталь
#
4
4
4
Quantity
Quantité
Cantidad
Количество
Part / Pièce / Pieza / Деталь
TVY8
TVY9
TVY10
TVY11
TVY12
M4 x 12 mm
M4 x 28 mm
M5 x 12 mm
M5 x 28 mm
M6 x 14 mm
M6 x 35 mm
M8 x 18 mm
M8 x 40 mm
Short Spacer
Douille d'espacement courte
Espaciador corto
  
Long Spacer
Douille d'espacement longue
Espaciador largo
  
Washer
Rondelle
Arandela

Washer
Rondelle
Arandela

M6/M8
19mm
M4/M5
19mm
TVY6
#
YF27
YF28 1
1
Quantity
Quantité
Cantidad
Количество
Part / Pièce / Pieza / Деталь
1
YF21
#
YF22
YF23-1 1
2
Quantity
Quantité
Cantidad
Количество
Part / Pièce / Pieza / Деталь
YF25
YF26 4
4
7
1
YF24-1

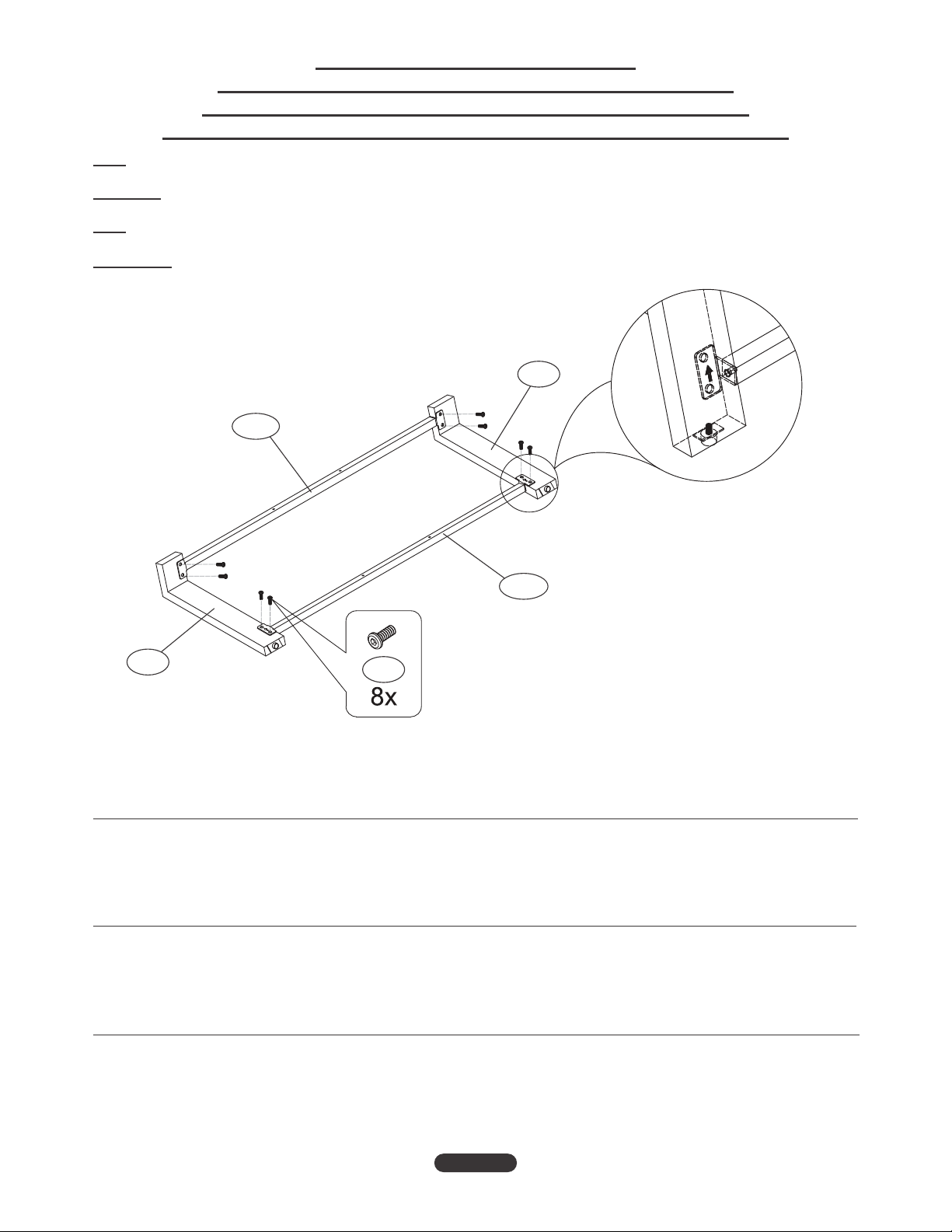

Fig. 1-1
YF13-1
YF14-1
YF12
YF11 YF1
OPTION 1: FLAT PANEL TV STAND
OPTION 1: MEUBLE POUR TÉLÉVISEUR À ÉCRAN PLAT
OPCIÓN 1: BASE PARA PANEL DE TV DE PANTALLA PLANA
ВАРИАНТ 1: ПОДСТАВКА ПОД ТЕЛЕВИЗОР С ПЛОСКИМ ЭКРАНОМ
8
1-1. On a soft, flat surface, ATTACH the Top Crossbar (YF13-1) to the Right and Left Legs (YF11, YF12) using four 12 mm Screws (YF1)
exactly as shown above. Do not yet fully tighten.
1-2. ATTACH the Bottom Crossbar (YF14-1) to the Left and Right Legs (YF11, YF12) using four 12 mm Screws (YF1) as shown.
1-3. Make sure all parts are correctly attached and are laying flat on a level surface, then FULLY TIGHTEN all eight 12 mm Screws (YF1).
1-1.     , ПРИКРЕПИТЕ   (YF13-1)      (YF11, YF12),
  12-  (YF1),       . Пока не затягивайте полностью.
1-2. ПРИКРЕПИТЕ   (YF14-1)      (YF11, YF12),   12-  (YF1), 
  .
1-3. ,          ,    ПОЛНОСТЬЮ
ЗАТЯНИТЕ   12-  (YF1).
1-1. Sur une surface plate et douce, ATTACHER la barre transversale supérieure (YF13-1) aux pieds droit et gauche (YF11, YF12) à l'aide de de quatre
vis de 12 mm (YF1) exactement comme sur l'illustration ci-dessus. Ne pas encore serrer complètement.
1-2. ATTACHER la barre transversale inférieure (YF14-1) aux pieds gauche et droit (YF11, YF12) à l'aide de quatre vis de 12 mm comme sur l'illustration.
1-3. S'assurer que toutes les pièces sont correctement attachées et qu'elles reposent à plat sur sur une surface horizontale, puis COMPLÈTEMENT
SERRER les huit vis de 12 mm (YF1).
1-1. Sobre una superficie blanda y plana, FIJE el larguero superior (YF13-1) a las patas derecha e izquierda (YF11, YF12) con cuatro tornillos de
12 mm (YF1), exactamente como se muestra arriba. No los apriete por completo todavía.
1-2. FIJE el larguero inferior (YF14-1) a las patas izquierda y derecha (YF11, YF12) con cuatro tornillos de 12 mm (YF1), como se muestra.
1-3. Asegúrese de que todas las piezas estén correctamente fijadas y que estén sobre una superficie plana y nivelada, luego APRIETE POR
COMPLETO los ocho tornillos de 12 mm (YF1).
NOTE: 2 PEOPLE ARE RECOMMENDED TO ASSEMBLE THIS FURNITURE. TO AVOID DAMAGE DURING ASSEMBLY, IT SHOULD BE ASSEMBLED ON A
SOFT SURFACE.
REMARQUE : IL EST CONSEILLÉ D’ÊTRE À DEUX POUR ASSEMBLER CE MEUBLE. POUR ÉVITER LES DOMMAGES, EFFECTUER L'ASSEMBLAGE SUR
UNE SURFACE DOUCE.
NOTA: ES RECOMENDABLE ENSAMBLAR ESTE MUEBLE ENTRE DOS PERSONAS. PARA EVITAR DAÑOS DURANTE EL ENSAMBLAJE, ÉSTE DEBERÁ
REALIZARSE SOBRE UNA SUPERFICIE SUAVE.
ПРИМЕЧАНИЕ: ,    2 .      ,
     .

9
Fig. 1-2
YF1
YF16-1
YF15-1
YF13-1
YF14-1

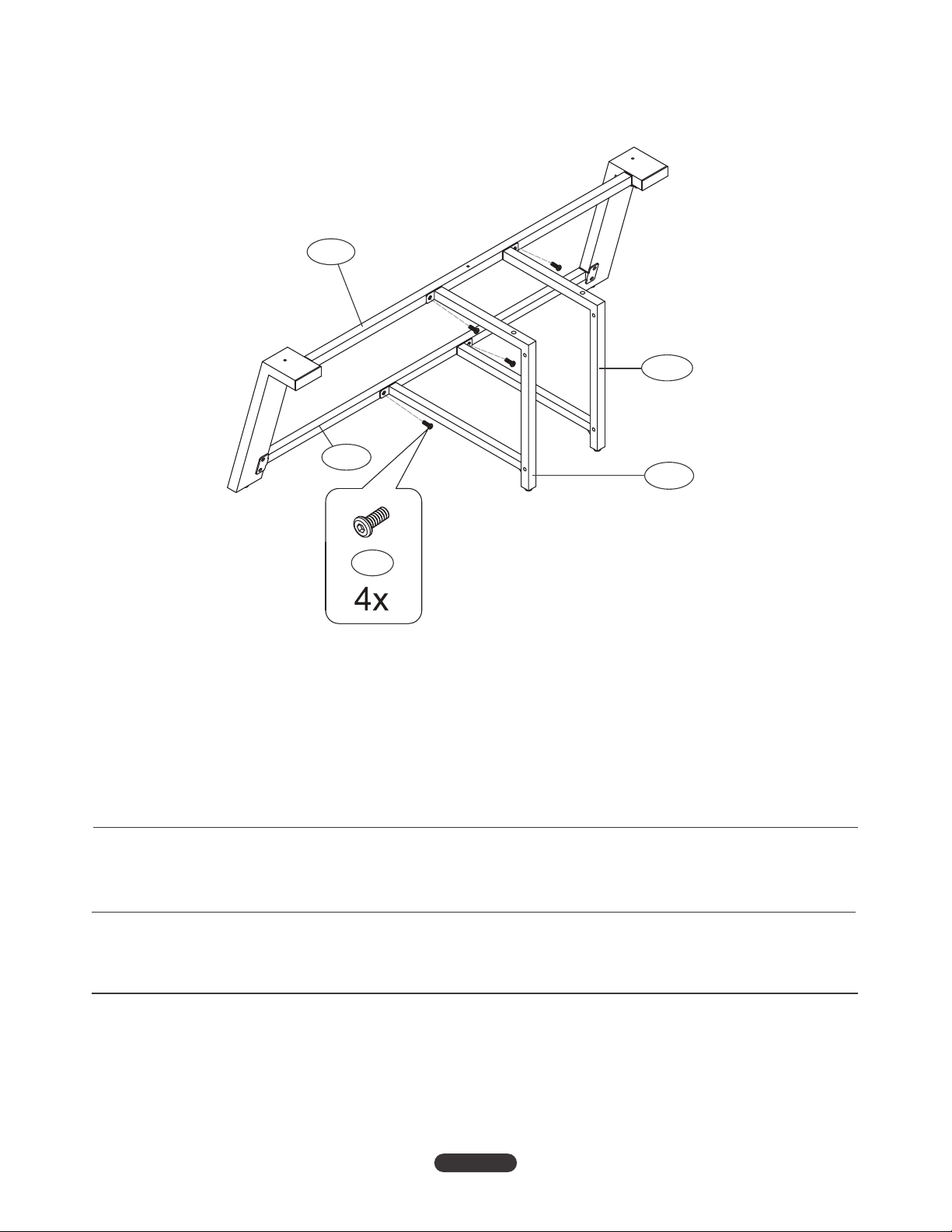

1-4. LIFT the front frame upright, and ATTACH the Left and Right Rear Support Frames (YF15-1, YF16-1) using four 12 mm Screws (YF1)
as shown above. Fully tighten all Screws.
1-4. ПОСТАВЬТЕ     ПРИКРЕПИТЕ       (YF15-1, YF16-1), 
 12-  (YF1),     . Полностью затяните все винты.
1-4. LEVANTE el marco frontal a una posición vertical y FIJE los marcos de soporte traseros izquierdo y derecho (YF15-1, YF16-1) con
cuatro tornillos de 12 mm (YF1), tal como se muestra arriba. Apriete todos los tornillos por completo.
1-4. REDRESSER le cadre avant et ATTACHER les cadres supports arrière droit et gauche (YF15-1, YF16-1) à l'aide de quatre vis de
12 mm (YF1) comme sur l'illustration ci-dessus. Serrer complètement toutes les vis.

10
Fig. 1-3
YF4

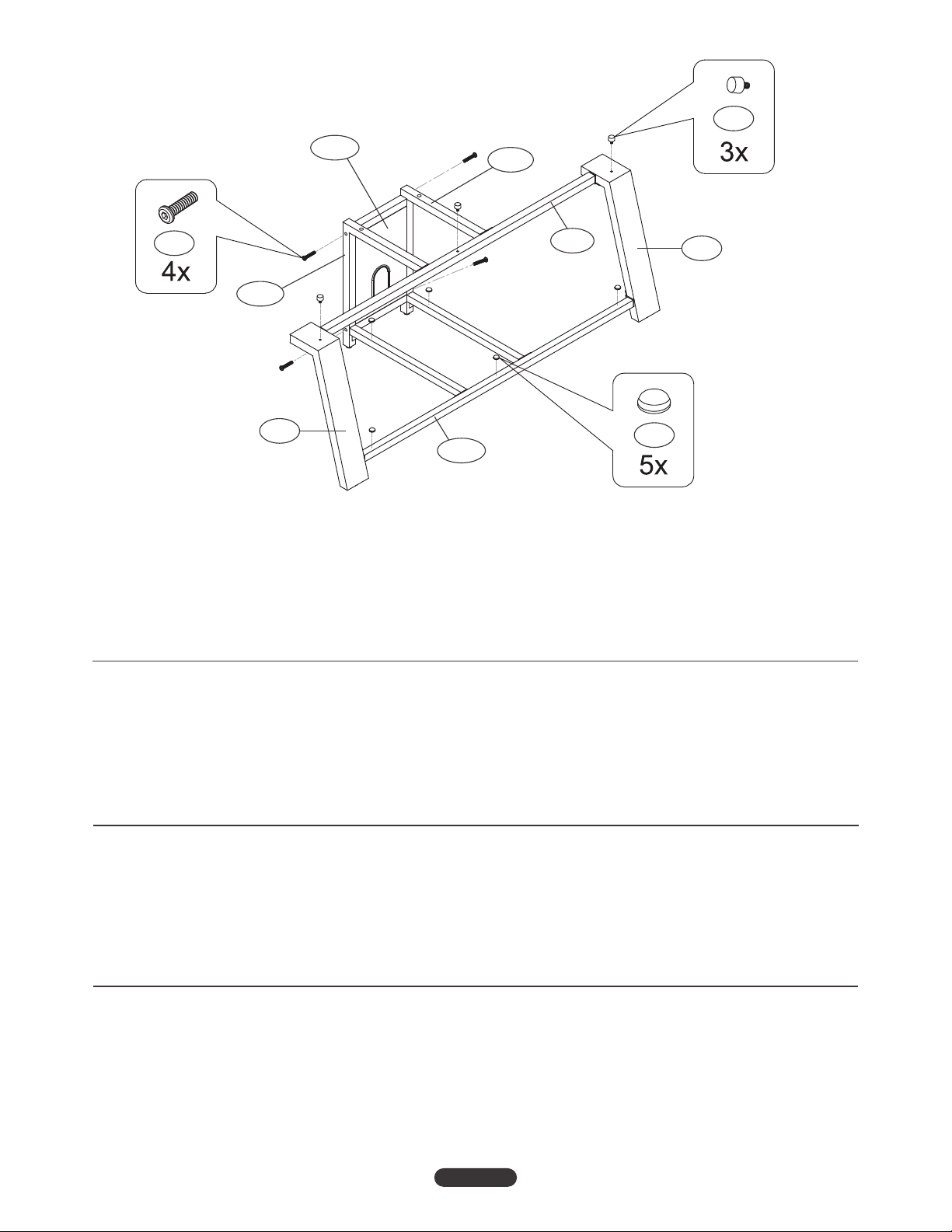

1-5. ATTACH the CMS®(Cable Management System) Panel (YF17-1) to the Left and Right Rear Support Frames (YF15-1, YF16-1) using four
35 mm Screws (YF4) as shown above. Tighten Screws fully.
1-6. SCREW three Adjustable Glass Pads (YF7) into the threaded holes at the tops of the Top Crossbar (YF13-1) and Right and Left Legs (YF11, YF12).
NOTE: When the Top Glass Shelf is installed later, you can TURN these Adjustable Glass Pads to ensure level support for the Top Shelf.
1-7. APPLY five Soft Glass Pads (YF8), evenly distributed, along the Bottom Crossbar (YF14-1) and Left and Right Rear Support Frames
(YF15-1, YF16-1) as shown.
1-5. ПРИКРЕПИТЕ  (YF17-1)    (CMS®)        (YF15-1, YF16-1), 
 35-  (YF4),   . Полностью затяните винты.
1-6. ВВИНТИТЕ    (YF7)            
 (YF13-1)      (YF11, YF12). ПРИМЕЧАНИЕ. Затем, когда будет установлена верхняя
стеклянная полка, вы сможете ПОВЕРНУТЬ эти регулируемые прокладки для стекла так, чтобы обеспечить
горизонтальное положение верхней полки.
1-7. РАЗМЕСТИТЕ    (YF8)  ,       (YF14-1)   
    (YF15-1, YF16-1),    .
1-5. FIJE el panel del CMS®(sistema de administración de cables) (YF17-1) a los marcos de soporte trasero derecho e izquierdo (YF15-1, YF16-1)
con cuatro tornillos de 35 mm (YF4), tal como se muestra arriba. Apriete los tornillos por completo.
1-6. ATORNILLE las tres almohadillas para vidrio ajustables (YF7) en los orificios roscados en la parte superior del larguero superior (YF13-1) y
de las patas izquierda y derecha (YF11, YF12). NOTA: Más adelante, cuando instale el estante de superior vidrio, puede GIRAR estas
almohadillas ajustables para vidrio para asegurar el nivel de soporte del estante superior.
1-7. APLIQUE cinco almohadillas blandas para vidrio (YF8), distribuidas de forma pareja sobre el larguero inferior (YF14-1) y los marcos de
soporte trasero izquierdo y derecho (YF15-1, YF16-1), tal como se muestra.
1-5. ATTACHER le panneau passe-fil CMS®(YF17-1) aux cadres supports arrière droit et gauche (YF15-1, YF16-1) à l'aide de quatre vis de 35 mm
(YF4) comme sur l'illustration ci-dessus. Serrer les vis complètement.
1-6. VISSER trois tampons d'appui réglables (YF7) dans les trous taraudés sur le dessus de la barre transversale supérieure (YF13-1) et des pieds
droit et gauche (YF11, YF12). REMARQUE : Lors de la pose du plateau en verre supérieur ultérieurement, ces tampons d'appui
réglables pourront être tournés pour assurer un soutien de niveau du plateau supérieur.
1-7. POSER cinq tampons d'appui souples (YF8), régulièrement espacés, le long de la barre transversale inférieure (YF14-1) et des cadres
supports arrière gauche et droit (YF15-1, YF16-1) comme sur l'illustration.
YF8
YF7
YF17-1
YF15-1
YF14-1
YF13-1 YF11
YF12
YF16-1

11

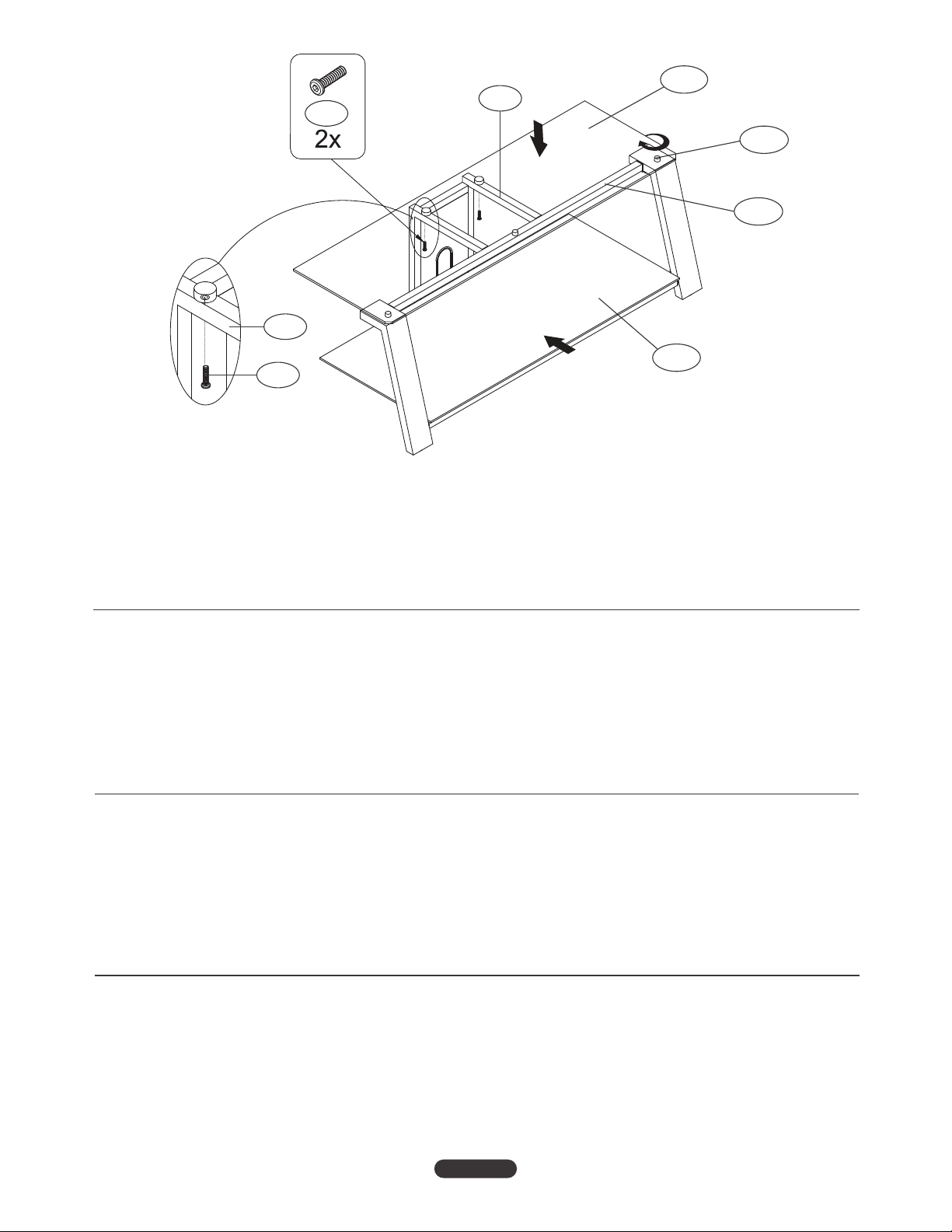

Fig. 1-4
YF23-1
YF13-1
YF7
YF24-1
YF3
YF15-1
YF3
YF16-1
1-8. From the front, carefully PLACE the Lower Glass Shelf (YF23-1) down onto the Soft Glass Pads (YF8) along the Bottom Crossbar (YF14-1)
and the Right and Left Rear Support Frames (YF15-1, YF16-1). Make sure the Glass Shelf is well supported, level, and properly in place.
1-9. Carefully PLACE the Top Glass Shelf (YF24-1) down onto the Top Crossbar (YF13-1) and Right and Left Rear Support Frames
(YF15-1, YF16-1). Make sure the silver discs on the underside ot the Top Glass Shelf are properly inserted into the holes at the top of
the Right and Left Rear Support Frames. SECURE the TopGlass Shelf using two 28 mm Screws (YF3) from underneath as shown
above. Be careful not to overtighten!
Adjust the Adjustable Glass Pads (YF7) if necessary to properly support the Top Shelf (YF24-1). Always make sure the TV stand
and all glass shelves are level and well supported before attempting to place any components on them.
1-8.   ПОМЕСТИТЕ    (YF23-1)    (YF8)  ,  
  (YF14-1)         (YF15-1, YF16-1). ,   
 ,         ,  .
1-9.  ПОМЕСТИТЕ    (YF24-1)    (YF13-1)       
 (YF15-1, YF16-1). ,             
          . ЗАКРЕПИТЕ    ,  
28-  (YF3),     . Будьте осторожны, не затягивайте слишком сильно!
Поверните регулируемые прокладки (YF7) для стекла, если необходимо, для обеспечения надлежащей поддержки
верхней полки (YF24-1). Подставка под телевизор и все стеклянные полки обязательно должны поддерживаться
надлежащим образом и находиться в горизонтальном положении перед тем как ставить на них любые компоненты.
1-8. Desde el frente, COLOQUE con cuidado el estante de vidrio inferior (YF23-1) sobre las almohadillas blandas para vidrio (YF8) a lo
largo del larguero inferior (YF14-1) y de los marcos de soporte trasero derecho e izquierdo (YF15-1. YF16-1). Asegúrese de que el
estante de vidrio esté bien apoyado, nivelado y correctamente en su lugar.
1-9. COLOQUE con cuidado el estante de vidrio superior (YF24-1) sobre el larguero superior (YF13-1) y los marcos de soporte trasero derecho e
izquierdo (YF15-1, YF16-1). Asegúrese que los discos plateados del lado de abajo del estante de vidrio superior estén correctamente inserta-
dos en los orificios en la parte superior de los marcos de soporte trasero derecho e izquierdo. ASEGURE el estante de vidrio superior con dos
tornillos de 28 mm (YF3) desde abajo, tal como se muestra arriba. Tenga cuidado de no apretarlos demasiado.
De ser necesario, ajuste las almohadillas de vidrio ajustables (YF7) para apoyar correctamente el estante superior (YF24-1).
Asegúrese siempre de que la base del TV y todos los estantes de vidrio estén nivelados y bien apoyados antes de
intentar colocar algún componente sobre ellos.
1-8. Depuis l'avant, POSER le plateau en verre inférieur (YF23-1) sur les tampons d'appui souples (YF8) le long de la barre
transversale inférieure (YF14-1) et des cadres supports arrière droit et gauche (YF15-1, YF16-1). S'assurer que le plateau en verre est
bien soutenu, de niveau et correctement en place.
1-9. Avec précaution, POSER le plateau en verre supérieur (YF24-1) sur le dessus de la barre transversale supérieure (YF13-1) et des
cadres supports arrière droit et gauche (YF15-1, YF16-1). Vérifier que les disques argentés sur le dessous du plateau en verre
supérieur sont correctement enfoncés dans les trous sur le dessus des cadres supports arrière droit et gauche. FIXER le plateau en
verre supérieur à l'aide de deux vis de 28 mm (YF3) par le dessous comme sur l'illustration ci-dessus. Veiller à ne pas trop serrer !
Ajuster les tampons d'appui réglables (YF7) comme il se doit pour soutenir correctement le plateau supérieur (YF24-1).
Toujours s'assurer que le meuble de téléviseur et les plateaux en verre sont de niveau et correctement soutenus avant de tenter
d'y poser un quelconque appareil.

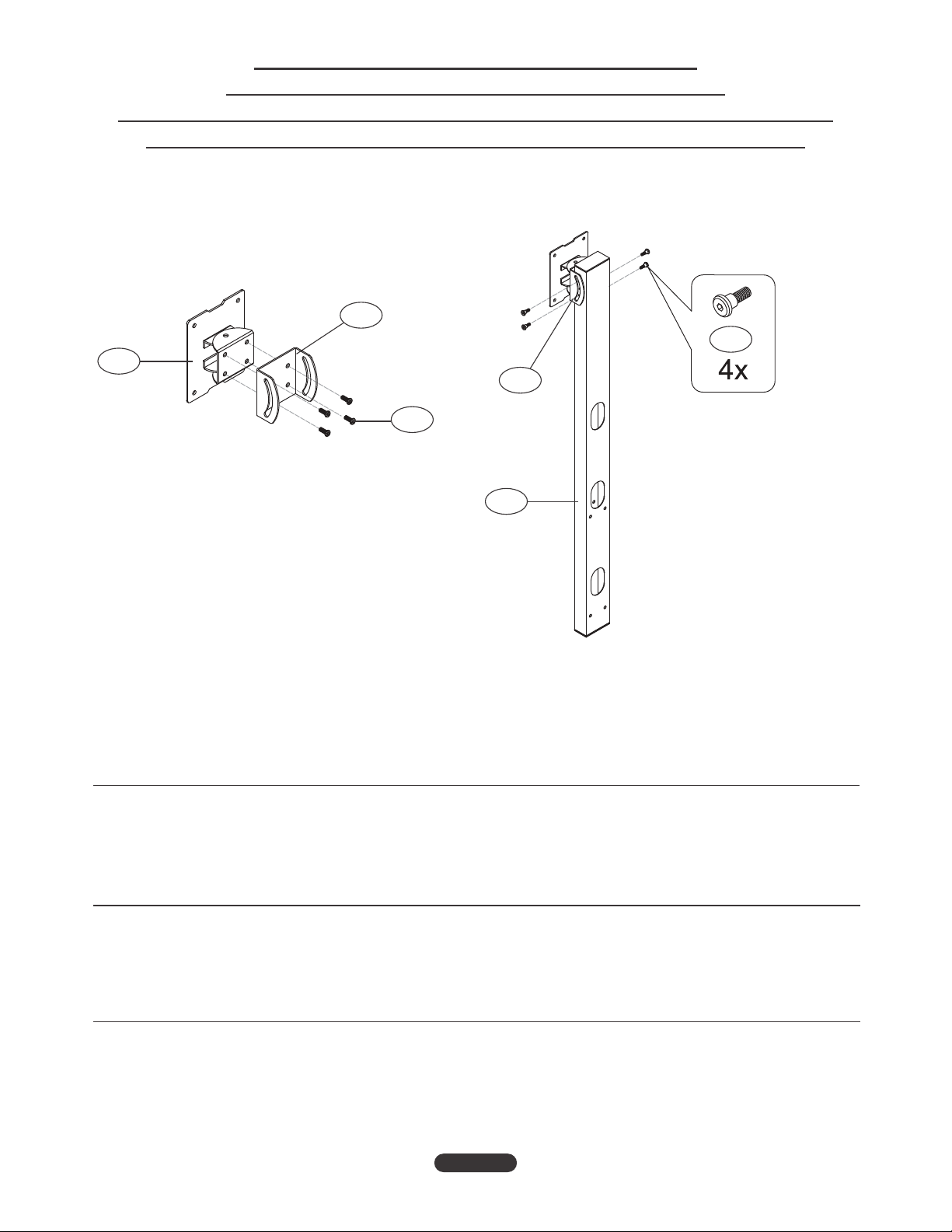

Fig. 2-1
YF19
OPTION 2: FLAT PANEL TV MOUNTING SYSTEM
OPTION 2: SUPPORT DE TÉLÉVISEUR À ÉCRAN PLAT
OPCIÓN 2: BASE CON SISTEMA DE SOPORTE PARA TV DE PANTALLA PLANA
ВАРИАНТ 2: КОМПЛЕКТ СО СТОЙКОЙ ДЛЯ КРЕПЛЕНИЯ ТЕЛЕВИЗОРА
12
Fig. 2-2
(View from Rear)
(Vue depuis l'arrière)
(Vista desde la parte trasera)
(Вид сзади)
2-1. ATTACH the Tilt Bracket (YF20) to the Swivel Bracket (YF19) using four 12 mmScrews (YF1) as shown. Tighten Screws fully.
2-2. ATTACH the Tilt Bracket (YF20) to the Mounting Pole (YF18) as shown and SECURE using four Guide Screws (YF9).
Tighten Guide Screws fully.
2-1. ПРИКРЕПИТЕ   (YF20)    (YF19),   12-  (YF1), 
  . Полностью затяните винты.
2-2. ПРИКРЕПИТЕ   (YF20)    (YF18),  ,  ЗАКРЕПИТЕ,  
  (YF9). Полностью затяните направляющие винты.
2-1. FIJE el soporte de inclinación (YF20) al soporte giratorio (YF19) con cuatro tornillos de 12 mm (YF1), tal como se muestra.
Apriete los tornillos por completo.
2-2. FIJE el soporte de inclinación (YF20) a la columna de montaje (YF18), tal como se muestra, y ASEGURE con cuatro tornillos guía
(YF9). Apriete los tornillos guía por completo.
2-1. ATTACHER le support inclinable (YF20) au support pivotant (YF19) à l'aide de quatre vis de 12 mm (YF1) comme sur l'illustration.
Serrer les vis complètement.
2-2. ATTACHER le support inclinable (YF20) à la colonne de fixation (YF18) comme sur l'illustration et FIXER à l'aide de quatre vis de
guidage (YF9). Serrer complètement les vis de guidage.
YF20
YF20
YF18
YF1
YF9

13
2-3. ATTACH the Mounting Pole (YF18) to the back of the CMS®Panel (YF17-1) using four 54 mm Bolts (YF5) as shown. Tighten Bolts fully.
2-4. SCREW in two Tilt Adjustment Knobs (YF10) through the slots in the Tilt Bracket (YF20) and into the threaded hole in the Mounting Pole
(YF18) as shown. Make sure the TiltBracket is in a level and upright position, then fully tighten both Tilt Adjustment Knobs by hand.
NOTE: The tilt of the TV can be adjusted later by slightly loosening these Knobs, adjusting the tilt, then tightening them again.
2-5. ATTACH the Mounting Bracket (YF21) to the Swivel Bracket (YF19) using four 18 mm Screws (YF2) as shown. Tighten Screws fully.
2-3. FIJE la columna de montaje (YF18) a la parte trasera de panel del CMS®(YF17-1) con cuatro pernos de 54 mm (YF5), tal como se
muestra. Apriete los pernos por completo.
2-4. ATORNILLE dos perillas de ajuste de inclinación (YF10) en las ranuras del soporte de inclinación (YF20) y en los orificios roscados de la
columna de montaje (YF18), tal como se muestra. Asegúrese de que el soporte de inclinación esté en posición vertical y nivelada, luego
apriete por completo con la mano las dos perillas de ajuste de inclinación. NOTA: Más adelante puede ajustar la inclinación del TV
aflojando un poco estas perillas, ajustando la inclinación y luego volviéndolas a apretar.
2-5. FIJE el soporte de montaje (YF21) al soporte giratorio (YF19) con cuatro tornillos de 18 mm (YF2), tal como se muestra. Apriete los
tornillos por completo.
2-3. ATTACHER la colonne de fixation (YF18) à l'arrière du panneau CMS®(YF17-1) à l'aide de quatre boulons de 54 mm (YF5) comme sur
l'illustration. Serrer complètement les boulons.
2-4. VISSER deux boutons de réglage d'inclinaison (YF10) à travers les brous oblongs du support inclinable (YF20) et dans le trou taraudé de
la colonne de fixation (YF18) comme sur l'illustration. S'assurer que le support inclinable est de niveau en position verticale, puis serrer
complètement les deux boutons de réglage d'inclinaison à la main. REMARQUE : L'inclinaison du téléviseur pourra être réglée plus
tard en desserrant légèrement ces boutons, en ajustant l'inclinaison puis en resserrant les boutons.
2-5. ATTACHER le support de fixation (YF21) au support pivotant (YF19) à l'aide de quatre vis de 18 mm (YF2) comme sur l'illustration.
Serrer les vis à fond.
2-3. ПРИКРЕПИТЕ   (YF18)     (YF17-1)    CMS®,  
54-  (YF5),    . Полностью затяните болты.
2-4. ВВИНТИТЕ   (YF10)        (YF20)    
     (YF18),    . ,       
 ,         . ПРИМЕЧАНИЕ. Наклон телевизора
можно будет отрегулировать позднее, для чего потребуется слегка отпустить эти ручки, изменить наклон и
снова затянуть ручки.
2-5. ПРИКРЕПИТЕ   (YF21)    (YF19),   18-  (YF2), 
  . Полностью затяните винты.
Fig. 2-3
YF18
YF17-1
YF20
YF10 YF18
YF5
YF2
YF21
YF19

TELEVISION TÉLÉVISEUR TELEVISOR 
(!)
SPACER
DOUILLE D'ESPACEMENT
ESPACIADOR
 
WASHER
RONDELLE
ARANDELA


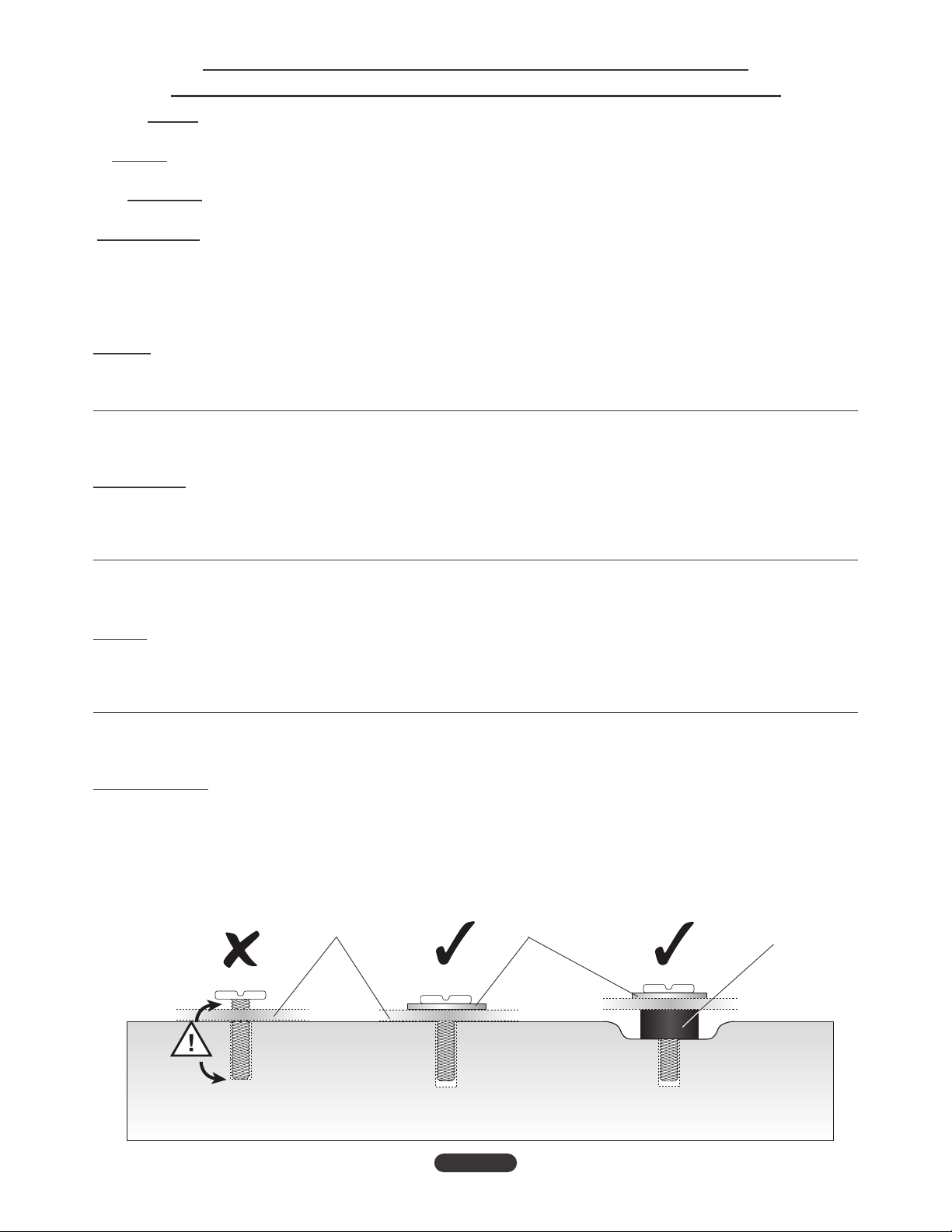

2-6. SELECT THE CORRECT SCREW. Before beginning, test several of the Screws in your Hardware Kit to find the correct size
and length for your television.
NOTE (!): Use Spacers if Monitor Arms (YF22) do not fit firmly against the back of the television, such as when the back of the
television is curved, contains larger recessed mounting holes, or some other obstruction is in the way. Spacers also provide extra
room for cables. The Arms must rest securely on the spacers, and should not be loose.
2-6. SÉLECTIONNER LA VIS CORRECTE. Avant de commencer, essayer différentes vis du nécessaire de visserie pour trouver
la section et la longueur correctes pour le téléviseur.
REMARQUE (!): Utiliser les douilles d'espacement si les bras de moniteur (YF22) n'appuient pas fermement contre le dos du
téléviseur, comme lorsque le dos du téléviseur est incurvé, qu'il contient de grands trous de fixation en retrait ou qu'il y a d'autres
obstacles. Les douilles d'espacement offrent également plus d'espace pour les câbles. Les bras doivent appuyer fermement sur les
douilles d'espacement et ne pas avoir de jeu.
2-6. ELIJA EL TORNILLO CORRECTO. Antes de comenzar, pruebe varios tornillos de su kit de accesorios para encontrar el de
tamaño y longitud indicados para su televisor.
NOTA (!): Use los espaciadores si los brazos de la pantalla (YF22) no encajan con firmeza contra la parte trasera del televisor,
como sucede cuando esta parte es curva, contiene orificios de montaje embutidos más grandes o presenta alguna otra
obstrucción. Los espaciadores también ofrecen espacio adicional para cables. Los brazos deben apoyarse con firmeza sobre los
espaciadores y no deben quedar flojos.
2-6. ВЫБЕРИТЕ НУЖНЫЙ ВИНТ.     ,      ,
         .
ПРИМЕЧАНИЕ (!):   ,     (YF22)     
 , ,      ,      
,    .        .
          .
MONITOR ARM (YF22)
BRAS DE MONITEUR (YF22)
BRAZO DE LA PANTALLA (YF22)
  (YF22)
MOUNTING THE TELEVISION / POSE DU TÉLÉVISEUR
INSTALACIÓN DEL TELEVISOR / УСТАНОВКА ТЕЛЕВИЗОРА
CAUTION: CAREFULLY DETERMINE THE CORRECT MOUNTING PROCEDURE TO PREVENT DAMAGE TO YOUR TV AND/OR BELL'O
®
MOUNTING SYSTEM. ALWAYS REMOVE THE TELEVISION & COMPONENTS BEFORE ATTEMPTING TO MOVE THE STAND.
ATTENTION : DÉTERMINER AVEC ATTENTION LA PROCÉDURE DE POSE CORRECTE POUR ÉVITER D'ENDOMMAGER LE TÉLÉVISEUR OU LE SYSTÈME DE
FIXATION
BELL'O
®
. VEILLER À TOUJOURS ENLEVER LE TÉLÉVISEUR ET AUTRES APPAREILS AVANT DE TENTER DE DÉPLACER LE MEUBLE.
ADVERTENCIA: DETERMINE CON CUIDADO CUÁL ES EL PROCEDIMIENTO CORRECTO DE INSTALACIÓN PARA EVITAR DAÑAR SU TV O EL
SISTEMA DE INSTALACIÓN BELL'O
®
. SIEMPRE DEBE SACAR EL TELEVISOR Y LOS COMPONENTES ANTES DE INTENTAR MOVER LA BASE.
ПРЕДУПРЕЖДЕНИЕ: ТОЧНО ОПРЕДЕЛИТЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ВО ВРЕМЯ УСТАНОВКИ ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОВРЕЖДЕНИЯ
ВАШЕГО ТЕЛЕВИЗОРА И/ИЛИ КОМПЛЕКТА BELL'O
®
. ПРЕЖДЕ ЧЕМ ПЕРЕМЕЩАТЬ ПОДСТАВКУ, ОБЯЗАТЕЛЬНО СНИМИТЕ
С НЕЕ ТЕЛЕВИЗОР И ВСЕ КОМПОНЕНТЫ АППАРАТУРЫ.
Fig. 2-4
14

Fig. 2-5
15
YF22
YF22
2-7. PLACE your TV face-down on a flat, very soft, non-abrasive surface, taking extreme caution to not damage the face of your TV.
2-8. ATTACH each Monitor Arm (YF22) to the back of your television as shown with selected Screws and Washers. Make sure that each
Washer (TVY11 or TVY12) is placed between the Screw and the Monitor Arm. If a Spacer (TVY9, TVY10) is required, place the Spacer
between the television and the Monitor Arm. DO NOT PLACE THE WASHERS BETWEEN THE ARMS AND THE TELEVISION.
2-7. ПОЛОЖИТЕ         ,    ,
   .
2-8. ПРИКРЕПИТЕ    (YF22)     ,  ,  
     . ,    (TVY11  TVY12)     
 .      (TVY9, TVY10),     
  . НЕЛЬЗЯ ПОМЕЩАТЬ ШАЙБЫ МЕЖДУ КРЕПЕЖНЫМИ УЗЛАМИ И ТЕЛЕВИЗОРОМ.
2-7. COLOQUE su TV boca abajo sobre una superficie plana, muy suave y que no sea abrasiva, tomando todas las precauciones para no dañar
la cara de su TV.
2-8. FIJE cada brazo para el monitor (YF22) a la parte posterior de su televisor, tal como se muestra, con los tornillos y arandelas seleccionados.
Asegúrese de que cada arandela (TVY11 o TVY12) esté colocada entre el tornillo y el brazo para el monitor. Si se necesita un espaciador
(TVY9, TVY10), colóquelo entre el televisor y el brazo para el monitor. NO COLOQUE LAS ARANDELAS ENTRE LOS BRAZOS Y EL
TELEVISOR.
2-7. POSER le téléviseur à plat sur sa face avant sur une surface plane très douce et non abrasive, en faisant preuve de précaution
extrême pour ne pas l'endommager.
2-8. FIXER les deux bras de moniteur (YF22) au dos du téléviseur comme sur l'illustration, avec les vis et les rondelles sélectionnées.
Veillez à bien placer une rondelle (TVY11 or TVY12) entre chaque vis et le bras de moniteur. Si une douille d'espacement (TVY9,
TVY10) est requise, la placer entre le téléviseur et le bras de moniteur. NE PAS PLACER DE RONDELLE ENTRE LES BRAS ET
LE TÉLÉVISEUR.
TVY11
TVY1
TVY3
TVY5
TVY10 TVY12
TVY6
TVY8
TVY9 TVY11 TVY2
TVY4

16
2-9. With the help of an assistant, carefully ATTACH the TV with Monitor Arms (YF22) to the Mounting Bracket (YF21) and
SECURE the Monitor Arms using two 25 mm Screw (YF6) as shown in Fig. 2-7. Tighten Screws fully.
2-9. Вместе с помощником осторожно ПРИКРЕПИТЕ     (YF22)  
  (YF21)  ЗАКРЕПИТЕ     25-  (YF6), 
  . 2-7. Полностью затяните винты.
2-9. Con la ayuda de un asistente, FIJE con cuidado el TV con los brazos para el monitor (YF22) al soporte de montaje (YF21)
y ASEGURE los brazos para el monitor con dos tornillos de 25 mm (YF6), tal como se muestra en la Fig. 2-7.
Apriete los tornillos por completo.
2-9. Avec l'aide d'une autre personne, ATTACHER avec précaution le téléviseur équipé des bras de moniteur (YF22) au support de
fixation (YF21) et FIXER les bras de moniteur à l'aide de deux vis de 25 mm (YF6) comme sur la Fig. 2-7. Serrer les vis à fond.
Fig. 2-6
Fig. 2-7
YF22
YF21
YF6

Fig. 3-1
OPTION 3: STAND WITH WALL MOUNT
OPTION 3: MEUBLE AVEC SUPPORT MURAL
OPCIÓN 3: BASE CON SOPORTE DE PARED
ВАРИАНТ 3: ПОДСТАВКА С КРЕПЛЕНИЕМ НА СТЕНЕ
3-1 Using a stud finder, FIND the exact location of the studs to which you want to attach the Wall Mount (YF21). MARK the right and left
side to determine the center of each stud. [FIGURE 3-1]
CAUTION: NEVER EXCEED THE MAXIMUM LOAD CAPACITY OF 125 LBS (56.7 KG)
ATTENTION : NE JAMAIS DÉPASSER LA CAPACITÉ DE CHARGE MAXIMALE DE 56,7 KG (125 LBS)
ADVERTENCIA: NUNCA EXCEDA LA CAPACIDAD MÁXIMA DE CARGA DE 125 LBS (56.7 KG)
ПРЕДУПРЕЖДЕНИЕ: НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНУЮ НАГРУЗКУ В 125 ФУНТОВ (56,7 КГ)
3-1. Utilizando un localizador de montantes, DETERMINE la ubicación exacta de los montantes sobre los que desea fijar el soporte
de pared (
YF21 ). MARQUE los lados derecho e izquierdo para determinar el centro de cada montante. [FIGURA 3-1]
3-1.     НАЙДИТЕ   ,      
(YF21). ОТМЕТЬТЕ    ,      [ 3-1].
3-1. À l’aide d’un détecteur de montant, TROUVER l’emplacement exact des montants sur lesquels doit être attaché le support mural
(YF21). MARQUER les bords gauche et droit pour déterminer le centre de chaque montant. [FIGURE 3-1]
17

• Height to bottom of TV
• Hauteur jusqu'au bas du téléviseur
• Altura hasta la parte inferior del TV
• Высота до нижней грани телевизора
Fig. 3-2

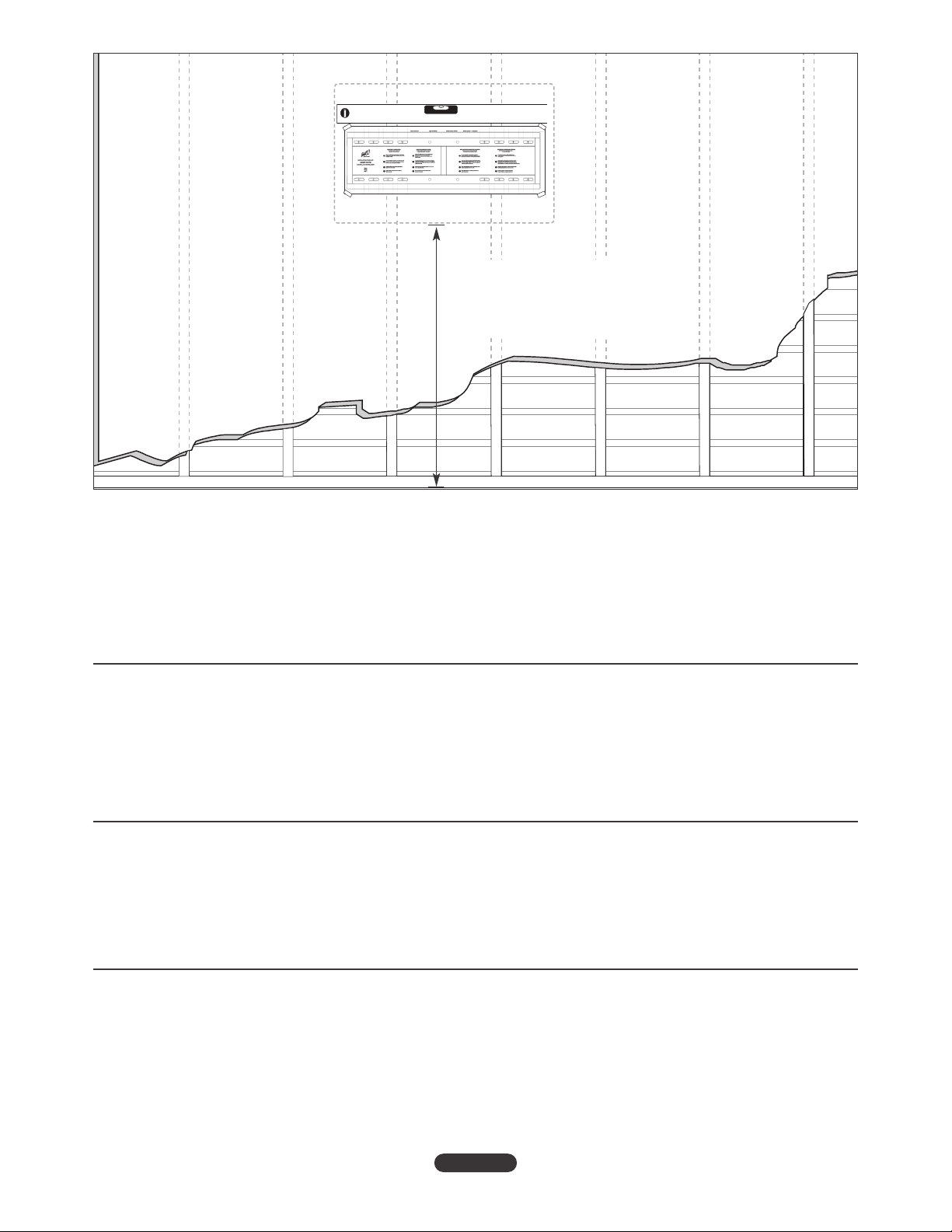

3-2. MEASURE the distance from the mounting holes on the back of your television to the top and bottom edges of the television to
determine the true center of the television once it will be mounted. Many television manufacturers do not place the mounting holes
exactly centered in the television.
3-3. MEASURE from the floor up, and make small marks on the wall to help you determine the desired TV height. Using a level, LINE UP
the Installation Template with your pencil markings and TAPE it into place. [FIGURE 3-2]
3-2. MIDA la distancia desde los orificios de montaje en la parte posterior de su televisor hasta los bordes superior e inferior del
televisor para determinar el centro exacto del TV una vez que esté montado. Muchos fabricantes de televisores no colocan los
orificios de montaje exactamente en el centro del televisor.
3-3.
MIDA desde el piso hacia arriba y haga unas pequeñas marcas en la pared para ayudarse a determinar la altura deseada para el TV.
Utilizando un nivel, ALINEE la plantilla de instalación con las marcas del lápiz y SUJETE CON CINTA ADHESIVA en el lugar. [FIGURA 3-2]
3-2. ИЗМЕРЬТЕ              
 ,  ,         . 
        .
3-3. ИЗМЕРЬТЕ         ,     
  .  ,         
ЗАКРЕПИТЕ    [ 3-2].
3-2. MESURER la distance entre les trous de fixation au dos du téléviseur et les bords haut et bas du téléviseur pour déterminer la placement
réel du téléviseur une fois qu’il sera posé. De nombreux fabricants de téléviseurs ne placent pas les trous de fixation exactement au
centre du poste.
3-3. MESURER la hauteur depuis le sol et tracer de petits repères sur le mur pour marquer la hauteur souhaitée pour le téléviseur.
À l’aide d’un niveau, ALIGNER le gabarit de pose sur les marquages et l’ATTCHER avec du ruban adhésif. [FIGURE 3-2]
18

5/32"
(4 mm)
2.5"
(64 mm)
INSTALLING THE WALL MOUNT IN WOOD:
3-4. DRILL four holes 2.5" (64 mm) deep using a 5/32" (or 4 mm) size drill bit in the “A”, “B”, “C”, and “D” locations noted on the
Installation Template.
POSER LE SUPPORT MURAL SUR DU BOIS:
3-4. PERCER quatre trous de 64 mm (2,5 po) de profond avec un foret de 5/32 po (ou 4 mm) de diamètre aux emplacements notés
« A », « B », « C » et « D » sur le gabarit de pose.
CÓMO INSTALAR EL SOPORTE DE PARED EN MADERA:
3-4. TALADRE cuatro orificios de 2,5" (64 mm) de profundidad con una broca de 5/32" (4 mm) en las posiciones “A”, “B”, “C” y “D”
indicadas en la plantilla de instalación.
НАСТЕННОЕ КРЕПЛЕНИЕ К ДЕРЕВЯННЫМ СТОЙКАМ:
3-4. ПРОСВЕРЛИТЕ    2,5  (64 ),   5/32  ( 4 ),  ,
 «A», «B», «C», «D»    .
Fig. 3-3
USE LINES ON INSTALLATION TEMPLATE TO ALIGN TEMPLATE WITH STUD PENCIL MARKINGS.
SE SERVIR DES LIGNES SUR LE GABARIT DE POSE POUR ALIGNER LE GABARIT AVEC REPÈRES DE MONTANTS AU CRAYON.
UTILICE LÍNEAS EN LA PLANTILLA DE INSTALACIÓN PARA ALINEAR LA PLANTILLA CON LAS MARCAS DE LÁPIZ EN EL MONTANTE.
ОРИЕНТИРУЯСЬ ПО ЛИНИЯМ НА ШАБЛОНЕ ДЛЯ УСТАНОВКИ, СОВМЕСТИТЕ ШАБЛОН С ПОМЕТКАМИ НА СТЕНЕ.
19
A
C
B
D
Fig. 3-4

MOUNTING TO SOLID CONCRETE OR CINDER BLOCK:
3-4. Carefully DRILL four holes using a 5/16" (or 8mm) masonry drill bit in the “A”, “B”, “C”, and “D” locations noted on the
Installation Template. NOTE: EACH HOLE SHOULD BE AT LEAST 3" (76 MM) DEEP. [FIGURE 3-5]
IMPORTANT: DO NOT DRILL INTO MORTAR JOINTS! DRILL HOLES AT LEAST 1" (25.4 MM) FROM THE JOINTS.
POSE SUR DU BÉTON PLEIN, OU DES PARPAINGS:
3-4. PERCER soigneusement quatre trous avec une mèche à maçonnerie de 5/16 po (ou 8 mm) de diamètre aux emplacements
notés « A », « B », « C » et « D » sur le gabarit de pose. REMARQUE : CHAQUE TROU DOIT ÊTRE D'AU MOINS 76 MM
(3 PO) DE PROFOND. [FIGURE 3-5]
ATTENTION : NE PAS PERCER DANS LES JOINTS DE MORTIER ! PERCER LES TROUS À AU MOINS 25 MM
(1 PO) DES JOINTS.
MONTAJE EN CONCRETO SÓLIDO, O LADRILLOS DE ESCORIAS:
3-4. TALADRE con cuidado cuatro orificios con una broca para mampostería de 5/16" (8mm) en las posiciones “A”, “B”, “C” y “D”
indicadas en la plantilla de instalación. NOTA: CADA ORIFICIO DEBE TENER POR LO MENOS 3" (76MM) DE PROFUNDIDAD.
[GRAFICO 3-5]
IMPORTANTE: NO PERFORE LAS JUNTAS DE ARGAMASA. TALADRE ORIFICIOS A UNA DISTANCIA DE,
POR LO MENOS, 1" (25,4 MM) DE LAS JUNTAS.
КРЕПЛЕНИЕ НА СТЕНЕ ИЗ НЕАРМИРОВАННОГО БЕТОНА ИЛИ ШЛАКОБЕТОННЫХ БЛОКОВ:
3-4. ПРОСВЕРЛИТЕ  ,     5/16  ( 8 ),  ,  «A», «B»,
«C», «D»    . ПРИМЕЧАНИЕ: КАЖДОЕ ОТВЕРСТИЕ ДОЛЖНО БЫТЬ ГЛУБИНОЙ НЕ МЕНЕЕ 3
ДЮЙМОВ (76 ММ) [РИСУНОК 3-5].
ВАЖНО: НЕ СВЕРЛИТЕ ПО ШВУ! СВЕРЛИТЕ ОТВЕРСТИЯ НА РАССТОЯНИИ ПО КРАЙНЕЙ МЕРЕ
1 ДЮЙМ (25,4 ММ) ОТ ШВОВ.
3"
(76 mm)
Fig. 3-5
20
USE LINES ON INSTALLATION TEMPLATE TO ALIGN TEMPLATE WITH STUD PENCIL MARKINGS.
SE SERVIR DES LIGNES SUR LE GABARIT DE POSE POUR ALIGNER LE GABARIT AVEC REPÈRES DE MONTANTS AU CRAYON.
UTILICE LÍNEAS EN LA PLANTILLA DE INSTALACIÓN PARA ALINEAR LA PLANTILLA CON LAS MARCAS DE LÁPIZ EN EL MONTANTE.
ОРИЕНТИРУЯСЬ ПО ЛИНИЯМ НА ШАБЛОНЕ ДЛЯ УСТАНОВКИ, СОВМЕСТИТЕ ШАБЛОН С ПОМЕТКАМИ НА СТЕНЕ.
A
C
B
D
Fig. 3-6
