BestWater Jungbrunnen 66-00 Ultimate User manual

2016 2017
INNOVATIV
DURCH FORSCHUNG
Ausgezeichnet durch
den Stifteverband
BES6796BEE
GEBRAUCHSANLEITUNG/USER‘S MANUAL
JUNGBRUNNEN 66-00 UND 33-00

2
Ihr Beitrag zum Umweltschutz
Entsorgung der
Transportverpackung
Die Verpackung schützt den Jung-
brunnen 66-00 und 33-00 ULTI-
MATE vor Transportschäden. Die
Verpackungsmaterialien sind nach
umweltverträglichen und entsor-
gungstechnischen Gesichtspunkten
ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in
den Materialkreislauf spart Rohstoffe
undverringertdasAbfallaufkommen.
Wir empfehlen Ihnen jedoch, die
Verpackung aufzubewahren. Im Falle
eines Garantieanspruchs können
Sie das BestWater-System ohne
Beschädigung an uns zurücksenden.
Die Verpackung enthält kein
Styropor und lässt sich hierdurch
einfach zusammenklappen.
Entsorgung des Altgerätes
Elektrische und elektronische Alt-
geräte enthalten vielfach noch
wertvolle Materialien. Sie enthal-
ten aber auch schädliche Stoffe,
die für ihre Funktion und Sicher-
heit notwendig waren. Im Rest-
müll oder bei falscher Behandlung
können diese der menschlichen
Gesundheit und der Umwelt scha-
den. Geben Sie Ihr Altgerät des-
halb auf keinen Fall in den Restmüll.
Nutzen Sie stattdessen die an Ihrem
Wohnort eingerichtete Sammelstelle
zur Rückgabe und Verwertung elek-
trischer und elektronischer Altgerä-
te. Informieren Sie sich gegebenen-
falls bei Ihrem Händler.
Bitte sorgen Sie dafür, dass Ihr
Altgerät bis zum Abtransport
kindersicher aufbewahrt wird.
DE

3
02
Ihr Beitrag zum Umweltschutz
Inhaltsverzeichnis
Sicherheitshinweise
Aufstellen und Anschliessen
Wartung des BestWater-Systems
Technische Daten
Garantie
Wartungstabelle
Inhaltsverzeichnis
Störungshilfen
Ersatzteile und Zubehör
03
04
06
16
19
29
33
35
37
DE

4
Sicherheitshinweise
in der Nähe des Systems aufhalten.
Lassen Sie Kinder nie mit dem Best-
Water-System spielen.
●Kinder dürfen das BestWater-
System nur ohne Aufsicht benutzen,
wenn ihnen die Bedienung des Best-
Water-Systems so erklärt wurde,
dass sie es sicher bedienen können.
●Kinder müssen mögliche Gefahren
einer falschen Bedienung erkennen
können.
Technische Sicherheit
●Kontrollieren Sie das BestWater-
System vor der Aufstellung auf
äußere sichtbare Schäden. Ein be-
schädigtes BestWater-System nicht
aufstellen und in Betrieb nehmen.
Es ist sehr wichtig, dass diese
grundlegende Sicherheitsvorausset-
zung geprüft und im Zweifelsfall die
Hausinstallation durch eine Fach-
kraft überprüft wird.
●Defekte Bauteile dürfen nur ge-
gen BWI BestWater GmbH Origina-
lersatzteile ausgetauscht werden.
Nur bei diesen Teilen gewährleistet
die BestWater International GmbH,
dass sie die Sicherheitsanforderun-
gen im vollen Umfang erfüllen.
●Durch unsachgemäße Eingriffe
können unvorhersehbare Gefahren
für den Benutzer entstehen, für die
die BestWater International GmbH
keine Haftung übernimmt. Repara-
turen dürfen nur von Fachkräften
durchgeführt werden, die von der
BWI BestWater GmbH autorisiert
Bestimmungsgemasse
Verwendung
●Dieses BestWater-System ist
dazu bestimmt, im Haushalt und
in haushaltsähnlichen Aufstellungs-
umgebungen verwendet zu werden
wie beispielsweise:
– in Läden, Büros und anderen
ähnlichen Arbeitsumgebungen,
– in landwirtschaftlichen Anwesen,
– in Hotels, Motels, Frühstücks-
spensionen und weiteren typischen
Wohnumfeldern.
●Benutzen Sie das BestWater-
System ausschließlich mit kaltem
Leitungswasser und nur zum Filtern
von Fremdstoffen, die sich im Lei-
tungswasser befi nden können.
Alle anderen Anwendungsarten sind
unzulässig. Die BWI BestWater
GmbH haftet nicht für Schäden, die
durch einen bestimmungswidrigen
Gebrauch oder falsche Bedienung
sowie Installation verursacht wer-
den.
●Personen, die aufgrund ihrer phy-
sischen, sensorischen oder geisti-
gen Fähigkeiten oder ihrer Uner-
fahrenheit oder Unkenntnis nicht
in der Lage sind, das BestWater-
System sicher zu bedienen, dürfen
das BestWater-System nicht ohne
Aufsicht oder Anweisung durch eine
verantwortliche Person benutzen.
Kinder im Haushalt
●Beaufsichtigen Sie Kinder, die sich
DE

5
Sicherheitshinweise
wurden, ansonsten besteht bei
nachfolgenden Schäden kein Garan-
tieanspruch.
●Das BestWater-System ist nur
unter Verwendung eines neuwer-
tigen Schlauchsatzes an die Was-
serversorgung anzuschließen. Alte
Schlauchsätze dürfen nicht wieder-
verwendet werden.
●Der Einbau und die Montage die-
ses BestWater-Systems an nicht-
stationären Aufstellungsorten (z.B.
Schiffen, Wohnmobilen) darf nur
von Fachbetrieben/Fachleuten
durchgeführt werden, wenn sie die
Voraussetzungen für den sicher-
heitsgerechten Gebrauch dieses Ge-
rätes sicherstellen.
●Nehmen Sie keine Veränderungen
am BestWater-System vor, die nicht
ausdrücklich von der BWI BestWater
GmbH zugelassen sind.
Sachgemässer Gebrauch
●Stellen Sie Ihr BestWater-System
nicht in frostgefährdeten Räumen
auf. Schläuche können einfrieren,
Systemteile können reißen oder
platzen und die Zuverlässigkeit kann
durch Temperaturen unter dem Ge-
frierpunkt abnehmen.
●Schließen Sie das Eckventil bei
längerer Abwesenheit (z.B. Urlaub).
●Überschwemmungsgefahr! Über-
prüfen Sie während der Inbetrieb-
nahme des BestWater-Systems den
Ablaufschlauch darauf, ob das Was-
ser schnell genug abfl ießt. Sichern
Sie den Abfl ussschlauch vor Heraus-
rutschen mit einem Sicherungsring.
Die Rückstoßkraft des ausfl ießen-
den Wassers beim Spülen kann den
ungesicherten Schlauch bzw. falsch
befestigten Schlauch aus der Ab-
fl ussschelle drücken!
●Das BestWater-System niemals
mit lösemittelhaltigen Reinigungs-
mitteln (z.B. Waschbenzin) reini-
gen. Es können Gerätebauteile be-
schädigt werden und giftige Dämpfe
auftreten. Es besteht Brand- und
Explosionsgefahr!
Zubehör
●Zubehörteile dürfen nur dann an-
oder eingebaut werden, wenn sie
ausdrücklich von der BWI BestWater
GmbH frei gegeben sind. Wenn an-
dere Teile an- oder eingebaut wer-
den, gehen Ansprüche aus Garantie,
Gewährleistung und/oder Produkt-
haftung verloren.
Die BWI BestWater GmbH kann
nicht für Schäden verantwortlich
gemacht werden, die infolge der
Nichtbeachtung der Sicherheitshin-
weise und Warnungen verursacht
werden.
DE

6
Aufstellen und Anschliessen
Erste Massnahmen
Bestimmen Sie die Einbaustelle des
Wasserfi ltersystems und des Ent-
nahmehahnes.
●Der Entnahmehahn sollte gut zu-
gänglich und leicht bedienbar mon-
tiert werden.
●Die Kunststoffschläuche sollten
eine weiche Führung haben (Knick-
gefahr).
● Das Wasserfi ltersystems und der
Water-Stopper am Eckventil sollten
im eingebauten Zustand gut bedien-
und beobachtbar sein.
Nehmen Sie einen Probeaufbau vor,
indem alle Elemente auf den für sie
vorgesehenen Platz gestellt werden.
Installieren Sie, wie auf den folgen-
den Seiten beschrieben, die not-
wendigen Anschlüsse in dieser Rei-
henfolge:
●Entnahmehahn
● Abfl ussschelle
● Water-Stopper
●Wasserzufuhr
● Wasserfi lter

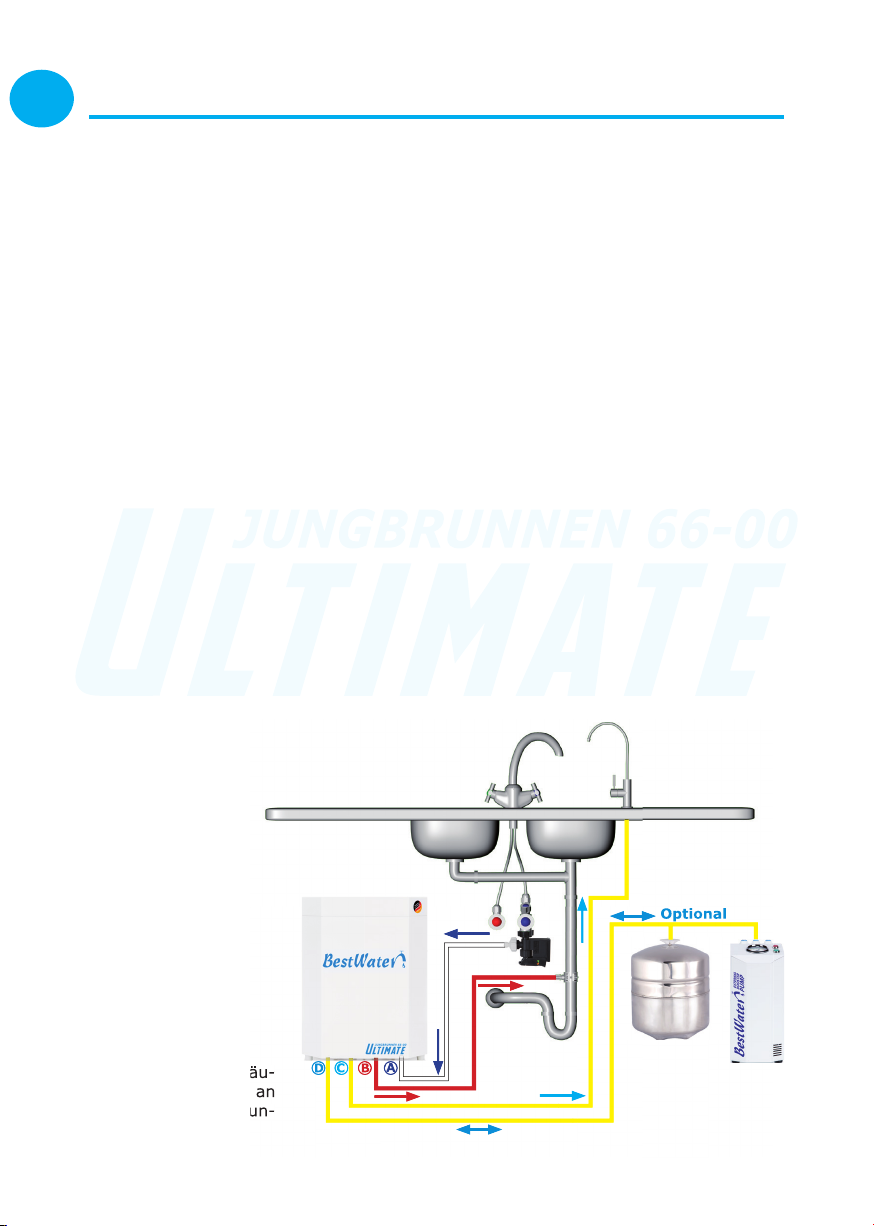

DCBA
Optional
Legende:
Die Kunststoffschläu-
che sind farblich an
ihre Funktion gebun-
den.
Verbinden Sie die hergestellten
Anschlüsse mit dem Wasserfi lter-
system. Nehmen Sie das Wasserfi l-
tersystem in Betrieb.
Werkzeug und Material
Für die Installation des Wasserfi l-
tersystems benötigen Sie folgendes
Material und Werkzeug:
●Bohrmaschine
●Bohrer: 3 mm, 7 mm und 12 mm
●Schraubendreher (Kreuz)
●Steckschlüssel, Ringschlüssel: 14
oder 17 mm
●Feile
Bei Steinspülen (Marmor, Granit
etc.) beachten Sie bitte die
einschlägigen Bohrvorschriften.
Sollten zusätzliche Nacharbeiten
notwendig sein, verwenden Sie dazu
Fachwerkzeug.
D
C
B
A
Optional
Die Kunststoffschläu-
che sind farblich an
ihre Funktion gebun-
DE

7
Die Schnellkupplungen
Um den Jungbrunnen 66-00/33-00
ULTIMATE korrekt an Ihre
Wasserversorgung anschließen und
wieder lösen zu können, müssen
Sie die Schläuche in die jeweiligen
Schnellkupplungen an der Unterseite
des Systems einsetzen bzw. wieder
herausnehmen.
Nehmen Sie dazu die unten stehen-
den Abbildungen mit den Erklärun-
gen zu Hilfe.
Wenn die Kunststoff-
schläuche nicht
ordnungsgemäß in den
Schnellkupplungen
installiert sind, kann
Wasser aus dem
BestWater-System
austreten.

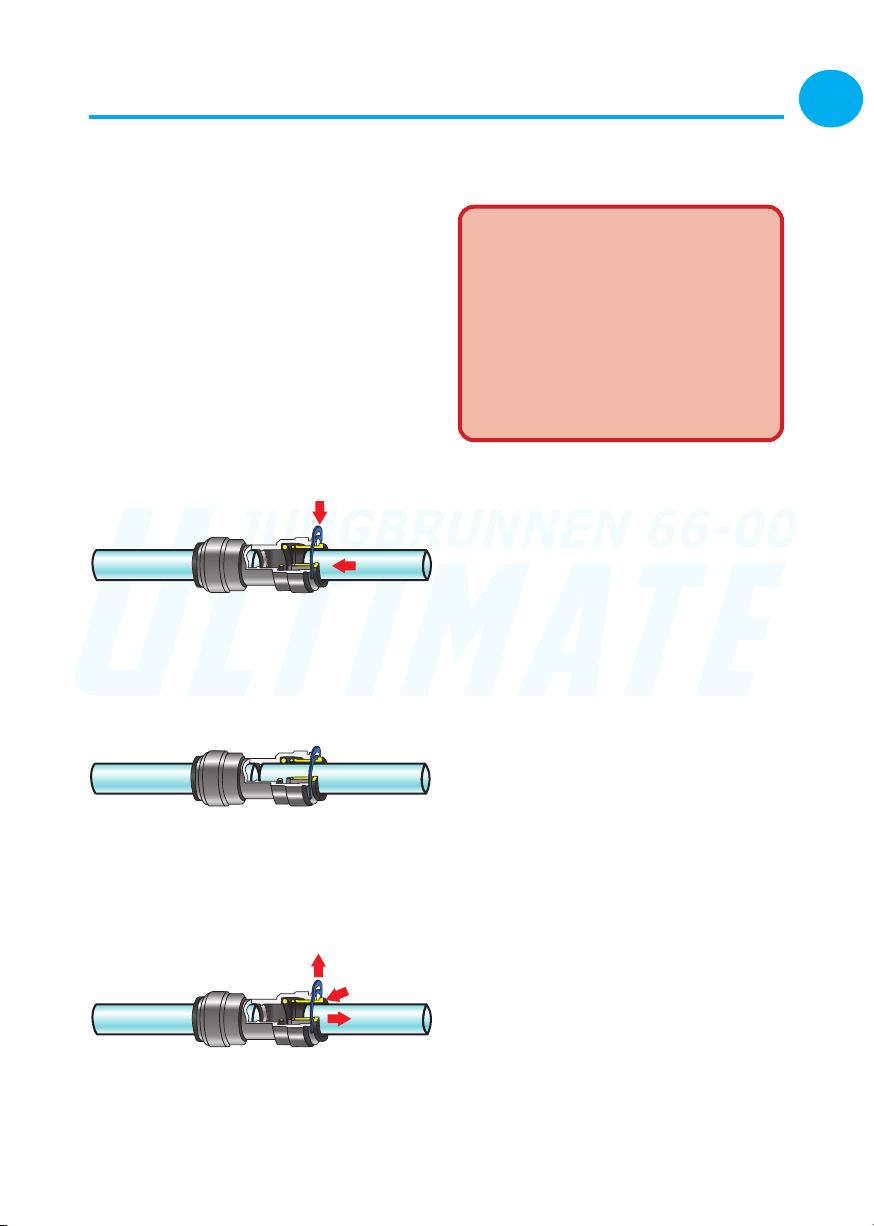

Um den Schlauch aus der Schnell-
kupplung zu lösen, müssen Sie
den Kupplungsring in Richtung
Stirnfl äche des Steckverbinders
drücken, den Ring festhalten und
den Schlauch herausziehen. Der
Schnellverschluss kann immer wie-
der verwendet werden.
Stecken Sie den Schlauch in die
Verbindung hinein, bis Sie einen
Widerstand spüren (ca. 1,5 cm).
Drücken Sie nun den Schlauch bis
zum Anschlag (ca. 1 cm) hinein.
Der Schnellverschluss wird den
Schlauch festhalten, sodass dieser
nicht ohne Weiteres herausgezogen
werden kann.
Aufstellen und Anschliessen DE
3. Rohr
entfernen
2. Kupplungsring
zurückdrücken
1. Sicherungsring
herausziehen

8
Der Entnahmehahn
Bevor Sie mit der Installation des
Entnahmehahns beginnen, bestim-
men Sie die Montagestelle.
Beachten Sie dabei Folgendes:
●Der Entnahmehahn sollte sich
an einer gut zu bedienenden Stel-
le befi nden. Achten Sie bitte auf die
Drehbewegung der vorhandenen
Armatur.
●Berücksichtigen Sie die Montage-
und Anschlussmöglichkeit unter der
Spüle.
Für die Öffnung in der Tischplatte
oder der Spüle verwenden Sie die
Bohrergrößen 3 mm, 7 mm und 12
mm. Beginnen Sie mit dem kleins-
ten Bohrdurchmesser und niedriger
Drehzahl, erhöhen Sie diese lang-
sam.
Arbeiten Sie die Öffnung mit der
Rundfeile nach, entfernen Sie die
Gratrückstände. Bei Steinspülen
(Marmor, Granit etc.) beachten Sie
bitte die einschlägigen Bohrvor-
schriften.
Setzen Sie den Entnahmehahn in
das Bohrloch auf der Spüle.
Bei der Installation des Entnahme-
hahnes nehmen Sie die Abbildung
(Seite 9) zur Hilfe und gehen wie
folgt vor:
●Stecken Sie die mitgelieferten
Teile in der richtigen Reihenfolge auf
das Gewinderohr.
●Richten Sie den Entnahmehahn
aus.
●Befestigen Sie den Entnahme-
hahn.
Aufstellen und Anschliessen
DE

9

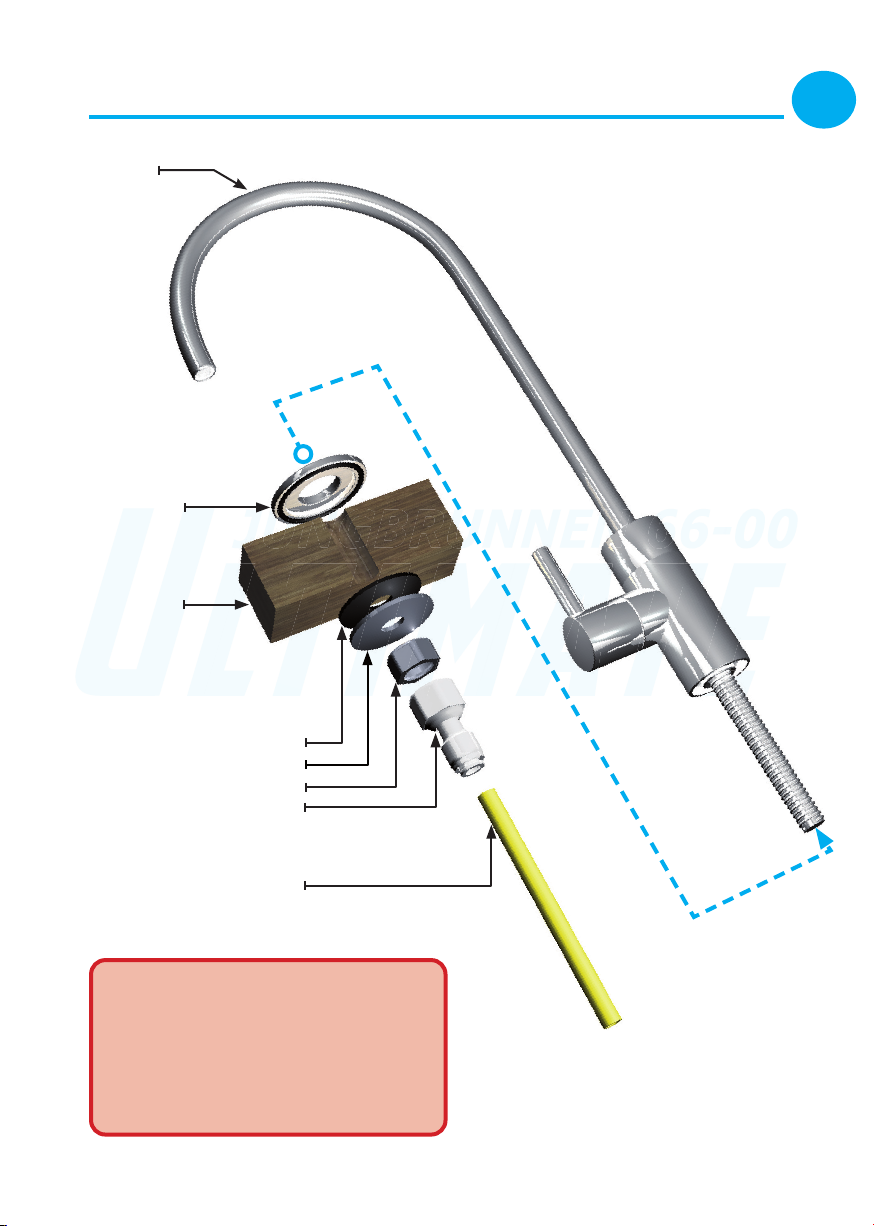

Große Kunststoffscheibe
Unterlegscheibe
Gewindemutter
Steckverbinder IG
Kunststoffschlauch 1/4“
Auslauf
Hahnsockel
Arbeitsplatte
Jungbrunnen 66-00/33-00
ULTIMATE
Bitte beachten Sie, dass die maximale
Schlauchlänge des Systems bei einem
1/4“-Schlauch 5 m beträgt.
Zwischen dem Gerät und dem Ent-
nahmehahn dürfen keine zusätzlichen
Armaturen (z.B. Druckminderer, Rück-
schlagventile u.ä.) installiert werden!
Aufstellen und Anschliessen DE

10
Der Abfl uss
Der Abfl uss des BestWater-Systems
lässt sich problemlos an alle 40 - 50
mm starken Kunststoffrohre anbrin-
gen. Bevor Sie mit der Installation
beginnen, bestimmen Sie die Mon-
tagestelle der Abfl ussschelle.
Achten Sie darauf, dass der Wasser-
abfl uss in eingebautem Zustand be-
obachtbar sein sollte.
Nachdem Sie die Einbaustelle der
Abfl ussschelle bestimmt haben,
bohren Sie mit einem 7 mm-Bohrer
ein Loch oberhalb des Geruchsver-
schlusses. Entfernen Sie nach dem
Bohren den überstehenden Grat.
Schaumgummi-
dichtung
Schaumgummi-
dichtung
Loch Ø 7 mm
Abfl ussschelle Ø 40 mm
Schrauben Sie die große Kunststoff-
scheibe, die Unterlegscheibe und
die Befestigungsmutter auf das Ge-
winde vom Entnahmehahn.
Verwenden Sie für die Befestigung
der Befestigungsmutter einen Ring-
schlüssel.
Schrauben Sie nun den Steckverbin-
der mit Innengewinde auf das Ge-
winde des Entnahmehahns.
Der Steckverbinder IG sollte nur
handfest auf das Gewinde des Ent-
nahmehahns geschraubt werden.
Wird der Steckverbinder IG mit
einem Ringschlüssel angezogen,
führt dies unweigerlich zu einer
Zerstörung des Steckverbinders
IG.
Aufstellen und Anschliessen
DE

11
Befestigen Sie die Schelle an den
Traps. Ziehen Sie die Schrauben am
Abfl ussmontageset gleichmäßig an.
Der Water-Stopper
Um den Water-Stopper anzuschlie-
ßen, gehen Sie wie folgt vor:
Öffnen Sie die hintere Batteriekappe
vom Water-Stopper.
Setzen Sie eine AA-Batterie in den
Water-Stopper ein. Wechseln Sie die
Batterie nach jedem Filterwechsel
oder einmal im Jahr.
Schließen Sie die hintere Batterie-
kappe und montieren Sie den Wa-
ter-Stopper an das Eckventil (Was-
serzufuhr).
Danach montieren Sie den 3/4“ Y-
Verteiler an den Water-Stopper. Nun
können Sie den 1/4“ Steckverbinder
mit innengewinde am 3/4“Y-Vertei-
ler montieren.
Achten Sie darauf dass der Wa-
ter-Stopper und der 1/4“ Steck-
verbinder nur handfest angezo-
gen werden!
Achten Sie darauf, dass das
Schmutzsieb im Water-Stopper
installiert ist!
Stecken Sie den Steckverbinder des
3. Sensors in den Anschluss der
zwei festen Waterstopper-Sensoren,
platzieren Sie den Sensor bitte am
tiefsten Punkt in Ihrem Einbau-
schrank.
Aufstellen und Anschliessen DE
Eckventil
3/4“ Y-Verteiler
mit Absprerrventilen
Art. Nr.: 104022
Anschluss für Spül-/
Waschmaschine
Water-Stopper
1/4“ Steckverbinder
mit Innengewinde
Art. Nr.: 108039
1/4“ Schlauch
Art. Nr.: 101018

12
Die Schlauchverbindungen
Um die Schlauchverbindungen am
Jungbrunnen 66-00/33-00 ULTIMA-
TE zu installieren, nehmen Sie die
Abbildungen zu Hilfe und gehen wie
folgt vor:
Setzen Sie die Steckstutzen in die
Schottverbinder an der Unterseite
des Jungbrunnen 66-00/33-00 UL-
TIMATE.
Stecken Sie nacheinander die 1/4“-
Kunststoffschläuche in die Steckstut-
zen vom Jungbrunnen 66-00 /33-00
ULTIMATE.
Der weißeweiße Leitungswasserschlauch
wird rechts in den Steckverbinder A
eingesetzt. In den Steckverbinder B
kommt der rote Abwasserschlauch
und der gelbegelbe Reinstwasser-
schlauch kommt in den Steckver-
binder C.
Soll eine externe Boosterpumpe
und/oder ein externer Vorratsdruck-
behälter an den Jungbrunnen 66-00
ULTIMATE angeschlossen werden,
entnehmen Sie den blauen Blind-
stopfen aus dem Schottverbinder
D. In den Schottverbinder setzen
Sie einen weiteren Steckstutzen so-
wie 1/4“-Kunststoffschlauch ein und
verbinden diesen mit einer externen
Boosterpumpe und/oder einem ex-
ternen Vorratsdruckbehälter.
Weitere Informationen dazu fi nden
Sie auf den Seiten 14 und 15.
Sind alle Kunststoffschläuche an
der Unterseite vom Jungbrunnen
66-00/33-00 ULTIMATE
angeschlossen, stecken Sie den
gelben Reinstwasserschlauch
in den Steckverbinder IG des
Entnahmehahns.
Aufstellen und Anschliessen
DE

13

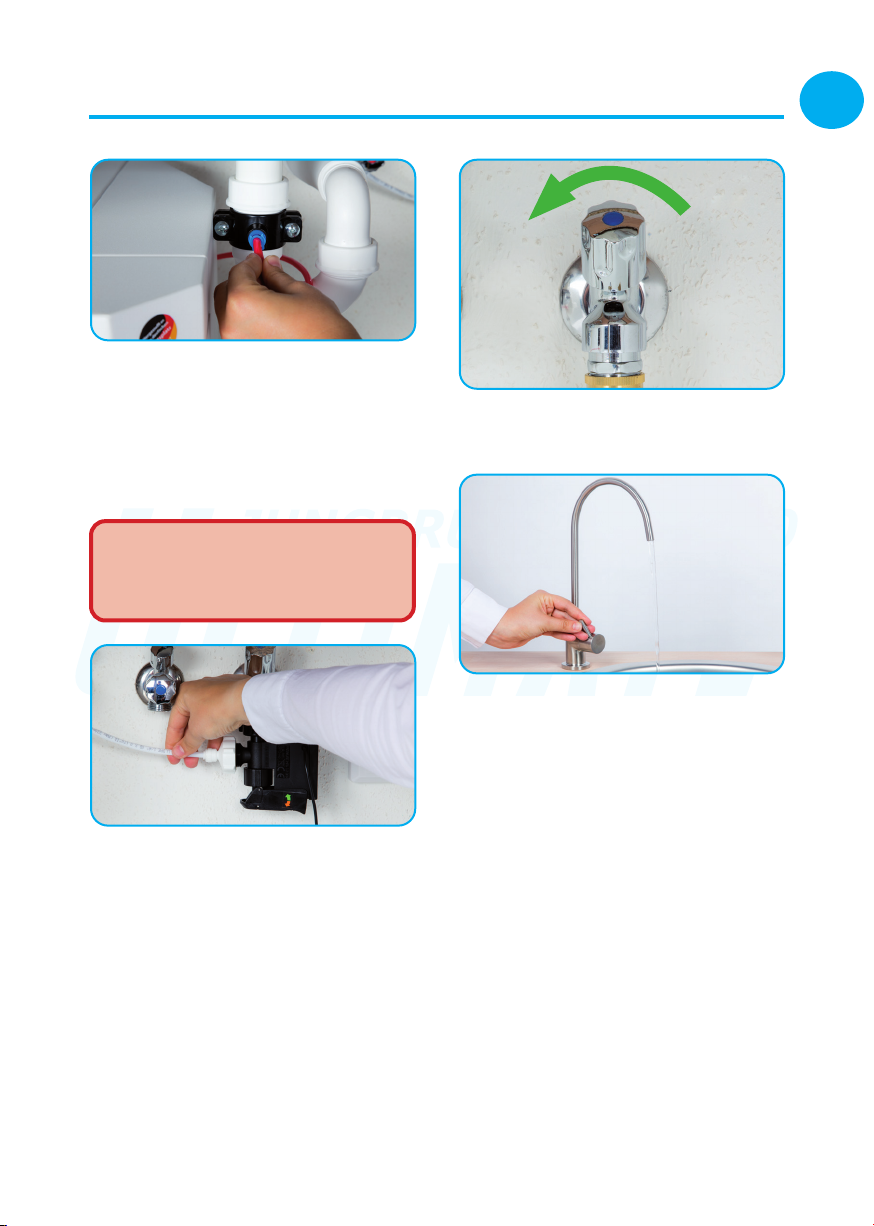

Der rote Abwasserschlauch wird
vom System in die Abfl ussschelle
am Traps eingesteckt.
Schieben Sie den Kunststoffschlauch
30 mm in die Steckverbindung der
Abfl ussschelle.
Stecken Sie den weißen Leitungs-
wasserschlauch vom Jungbrun-
nen 66-00/33-00 ULTIMATE in den
1/4“-Steckverbinder am Water-
Stopper.
Achten Sie darauf, dass die Schläu-
che tief genug in den Steckverbin-
dern eingesetzt und knickfrei ver-
legt sind.

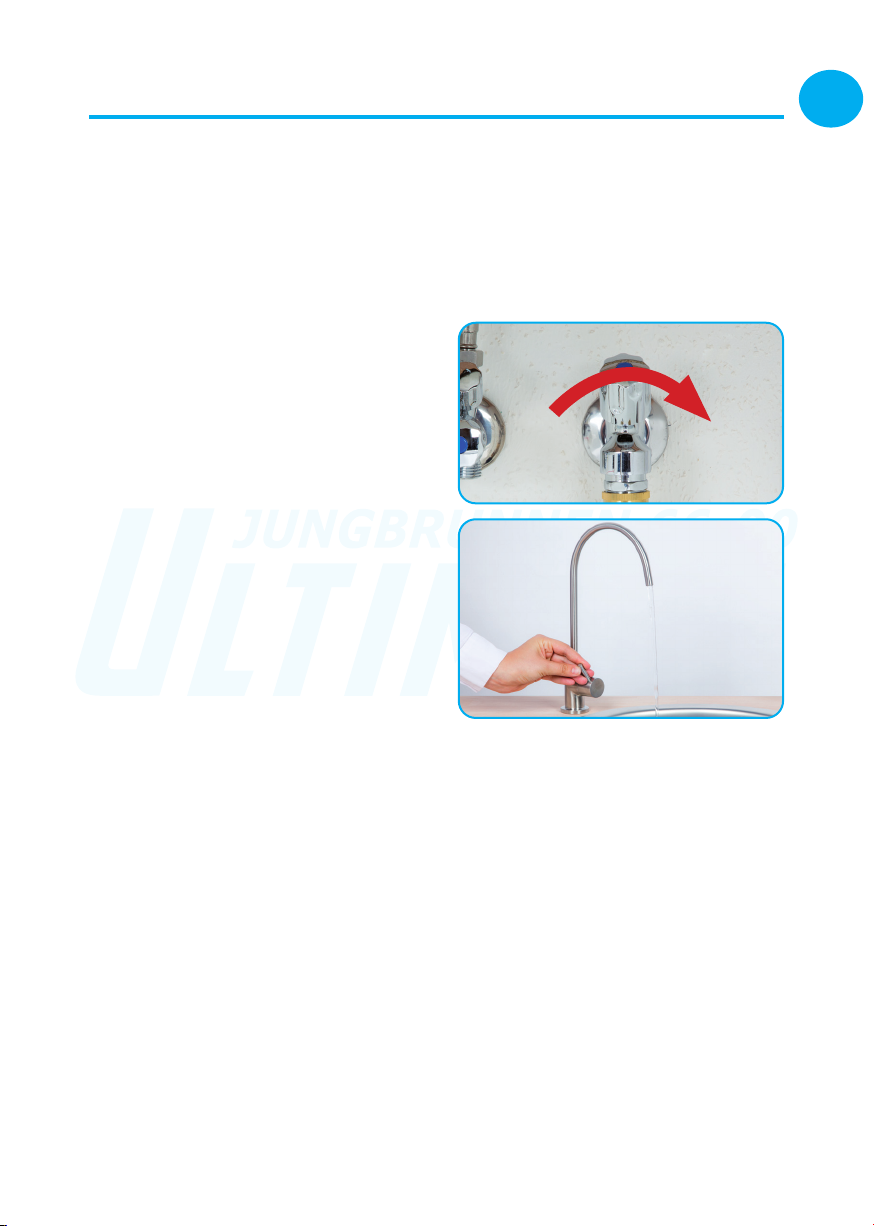

Öffnen Sie die Wasserzufuhr
zum Jungbrunnen 66-00/33-00
ULTIMATE.
Öffnen Sie den Entnahmehahn und
lassen Sie das Wasser ca. 10 Min.
ablaufen. Befüllen Sie den Jung-
brunnen 66-00/33-00 ULTIMATE
anschließend zweimal, um die Reste
der Desinfektion aus dem Gerät he-
rauszuspülen.
Überprüfen Sie alle Schlauch- und
Steckverbindungen auf Dichtheit.
Die Installation vom Jungbrunnen
66-00/33-00 ULTIMATE ist hiermit
beendet. Sie können nun reines
Trinkwasser über den Entnahme-
hahn entnehmen.
Auf dem Schlauch zur Abfl ussschel-
le dürfen keine zusätzlichen Arma-
turen (Druckminderer, Rückschlag-
ventile u.ä.) installiert werden.
Aufstellen und Anschliessen DE

14
Modell: Jungbrunnen 66-00 ULTIMATE
Spezifi kationen: Permeatproduktion: 12,5 l/h bei 4 bar/20 ºC
Reinwasser/Abwasserverhältnis: 1:2
Vorratsdruckbehälter: max. 8 l
Behältervordruck im leeren Zustand: 0,3 - 0,5 bar
Nachrüstbar mit externer Boosterpumpe und/
oder zusätzlichem Voratsdruckbehälter.
Weitere technische Daten entnehmen Sie bitte
der Gebrauchsanleitung.
EAN Nummer:
Seriennummer:
DCBA
Optional
D
C
B
A
Optional

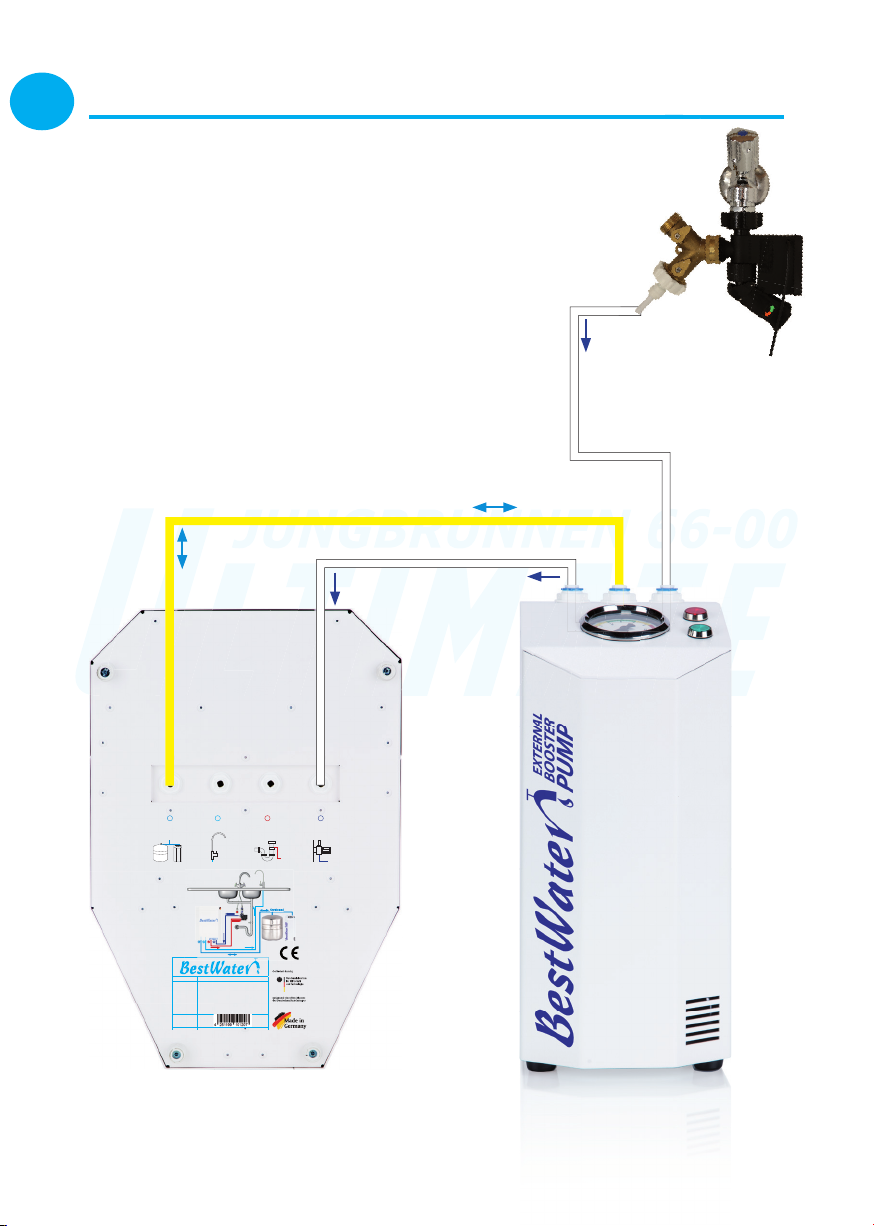

Die Boosterpumpe
Bei einem Leitungswasserdruck un-
ter 2,5 bar sollte eine externe Boos-
terpumpe an den Jungbrunnen 66-
00/33-00 ULTIMATE angeschlossen
werden, damit das System einwand-
frei funktioniert.
Die externe Boosterpume (Art.
Nr.: 706136) wird mithilfe der
1/4“-Schläuche an der Untersei-
te des Wasserfi ltersystems ange-
schlossen.
Aufstellen und Anschliessen
DE
Optionaler
Zusatztank
und/oder
Boosterpumpe
D
Entnahmehahn
C
Abwasser
über den
Traps
B
Wasser-
zulauf
über das
Eckventil
A

15
Externer Vorratsdruckbehälter
Sollte die Wassermenge des inter-
nen Vorratsdruckbehälters nicht
ausreichen, kann ein externer Vor-
ratsdruckbehälter an den Jungbrun-
nen 66-00/33-00 ULTIMATE ange-
schlossen werden.
Der externe Vorratsdruckbehälter
wird über eine Schlauchverbindung
an der Unterseite vom Jungbrunnen
66-00 ULTIMATE angeschlossen.
Steckverbinder SVT 141401
Art. Nr.: 108020
Optional
Aufstellen und Anschliessen DE
Modell: Jungbrunnen 66-00 ULTIMATE
Spezifi kationen: Permeatproduktion: 12,5 l/h bei 4 bar/20 ºC
Reinwasser/Abwasserverhältnis: 1:2
Vorratsdruckbehälter: max. 8 l
Behältervordruck im leeren Zustand: 0,3 - 0,5 bar
Nachrüstbar mit externer Boosterpumpe und/
oder zusätzlichem Voratsdruckbehälter.
Weitere technische Daten entnehmen Sie bitte
der Gebrauchsanleitung.
EAN Nummer:
Seriennummer:
DCBA
Optional
D
C
B
A
Optional
Optionaler
Zusatztank
und/oder
Boosterpumpe
D
Entnahmehahn
C
Abwasser
über den
Traps
B
Wasser-
zulauf
über das
Eckventil
A

16
Störungshilfen
Problem Ursache Behebung
Langsame, geringe
Wasseraufbereitung
Wasserdruck zu niedrig
Knick im Schlauch
Vorfi lter verstopft
Membrane beschädigt
Keine Wasserproduktion
Messen Sie den Was-
serdruck, die Werte
müssen zwischen 2,5-
7,0 bar liegen.
Öffnen Sie vollständig
die Wasserventile.
Überprüfen Sie die
Schläuche, biegen
Sie die Knickstellen
gerade.
Wechseln Sie den/die
Vorfi lter.
Membrane muss
durch Fachhändler
ersetzt werden.
Überprüfen Sie, ob
die Schlauchverbin-
dungen ggf. verstopft
sind.
●Was tun, wenn ...
Sie können die meisten Störungen
und Fehler, zu denen es im täglichen
Betrieb kommen kann, selbst behe-
ben. In vielen Fällen können Sie Zeit
und Kosten sparen, da Sie nicht den
Kundendienst rufen müssen.
Die nachfolgenden Tabellen sollen
Ihnen dabei helfen, die Ursachen
einer Störung oder eines Fehlers zu
fi nden und zu beseitigen.
DE

17
Problem Ursache Behebung
Wasser fl ießt
un-unterbrochen in
den Abfl uss
Wasserdruck zu niedrig
oder zu hoch, Knick im
Schlauch
Druckregler beschädigt
Membrane beschädigt
Siehe Punkt 1.
Zu hoher Wasser-
druck kann den
Druckregler beschä-
digen.
Ersetzen Sie den
Druckregler.
Membrane muss
durch Fachhändler
ersetzt werden.
Wasser weißlich,
trübe, milchig
Luft im Wasserfi ltersystem Luft im Wasserfi l-
tersystem ist eine
vorübergehende
Erscheinung. Sie ver-
schwindet in kurzer
Zeit nach Inbetrieb-
nahme.
Vorratsbehälter füllt
sich nicht vollständig
Wasserdruck zu niedrig
Luftdruck zu hoch
Druckregler beschädigt
Durchfl ussbegrenzer
beschädigt
Siehe Punkt 1.
Messen Sie bei lee-
rem Vorratsbehälter
den Luftdruck. Die
Werte müssen zwi-
schen ca. 0,35-0,5
bar liegen.
Ersetzen Sie den
Druckregler.
Ersetzen Sie den
Durchfl ußbegrenzer.
Schwankende TDS-
Werte
Mangelhafte Spülung des
Systems
Entleeren Sie ein 1-bis
2-mal den Vorratsbe-
hälter.
Entleeren Sie den
Behälter 1-mal pro
Woche bei kleinen
Entnahmen.
Störungshilfen DE

18
Problem Ursache Behebung
Leckstellen Wasserfi ltersystem falsch
zusammengesetzt
O-Ring beschädigt
Verbindungsstück locker
oder beschädigt
Permeatpumpe leckt
Befolgen Sie auf-
merksam die Schritte
in der Einbauanlei-
tung.
Legen Sie einen neu-
en O-Ring an (Einfet-
ten mit Vaseline nicht
vergessen).
Dichten Sie das Ver-
bindungsstück und/
oder ersetzen Sie es.
Schlauchverbindung
richtig herstellen oder
Pumpe ersetzen.
Permeatpumpe
arbeitet un-
unterbrochen
Wasserdruck zu niedrig
Druckregler beschädigt
Falsch ausgerichtet
Siehe Punkt 1.
Ersetzen Sie den
Druckregler.
Richten Sie die
Pumpe vertikal aus
(Wasserausgänge
oben – siehe
Markierung).
Störungshilfen
DE

19
Wartung des BestWater-Systems
Damit Ihr Wasserfi ltersystem lange
zuverlässig funktioniert und qualita-
tiv gutes Wasser liefert, ist es not-
wendig, den Wasserfi lter regelmä-
ßig zu warten und die Filtereinheiten
regelmäßig zu wechseln (siehe auch
Garantiebedingung). Die Vorfi lter
sind die Vorstufe zur Membrane und
schützen diese in besonderem Maße.
Lassen Sie die bei der Wartung des
Wasserfi ltersystem anstehenden Ar-
beiten von einem fachkundigen und
zugelassenen Installateur (z.B. Gas-
Wasser-Installateur) ausführen, der
über die notwendigen Geräte ver-
fügt (u. a. ein Luftdruckmeßgerät)
und Ihnen mit hilfreichen Hinweisen
zur Seite steht. Bei der jährlichen
Wartung ist der Allgemeinzustand
der Anlage zu begutachten und zu-
sätzlich sind folgende Tätigkeiten
durchzuführen:
●Überprüfen der Schlauchleitungen
(ggf. Erneuern)
●Überprüfen der Steckverbindun-
gen (ggf. Erneuern)
●Messen des Luftdrucks im Vor-
ratsbehälter (ggf. Einstellen)
●Überprüfen der Gummidichtungen
(ggf. Erneuern)
●Filterwechsel (siehe wie folgt)
Nehmen Sie beim Ausführen der an-
stehenden Tätigkeiten die Abbildun-
gen zu Hilfe.
Halbjährlicher Filterwechsel
Um den halbjährlichen Filterwech-
sel vorzunehmen und den 20 µm-
Vorfi lter zu wechseln, nehmen Sie
die Abbildungen zu Hilfe und gehen
wie folgt vor:
Wenn Sie mit der Wartung begin-
nen, müssen Sie die Wasserzufuhr
zum Gerät unterbrechen. Hierfür
schließen Sie bitte das Eckventil und
öffnen Sie den Entnahmehahn, um
den internen Vorratstank zu entlee-
ren.
DE

20
Entfernen Sie die alte 20 µm-
Vorfi lterkartusche und setzen Sie
eine neue 20 µm-Vorfi lterkartusche
ein. Drehen Sie die Kartusche hand-
fest in den rechten Vorfi lterkopf.
Wenn der 20 µm-Vorfi lter gewech-
selt ist, können Sie die Vorderklap-
pe wieder an das BestWater-System
anschließen.
Jetzt können Sie die Wasserzufuhr
zum Gerät aufdrehen.
Das System produziert jetzt Reinst-
wasser. In den Vorfi lterkartuschen
befi ndet sich das Desinfektionsmit-
tel Wasserstoffperoxyd (H2O2), das
Öffnen Sie die Vorderklappe des
BestWater-Systems. Drücken Sie
dazu die geriffelten Knöpfe an bei-
den Seiten der Vorderklappe und
nehmen Sie die Klappe nach vorne
aus dem System heraus.
33-00 Ultimate
66-00 Ultimate
66-00 Ultimate
33-00 Ultimate
33-00 Ultimate
66-00 Ultimate
Wartung des BestWater-Systems
DE
