ELGA PURELAB Chorus 2 User manual

WATER PURIFICATION
Operator Manual
MANU40003 VER 03 3/19
2

WELCOME
Thank you for purchasing the PURELAB®Chorus 2. Please read the following Health and Safety notice before proceeding.
LC234 Puri cation PackWarning Light
Display Screen
Status Light
LC240 RO Module
Process Button (ON / OFF)
Quarter Turn Fastener
LC241 Pre-treatment Pack
Access Doors
Sanitization Port
*PC210DIBPM3
HEALTH AND SAFETY
ELGA VEOLIA
Lane End Industrial Park, Lane End
High Wycombe, HP14 3BY Fax: [phone] Website: www.elgalabwater.com
Tel: [phone]
Email: [e-mail]
ELGA®is the global laboratory water brand name of Veolia®
PURELAB®is an ELGA Labwater trademark and technology. Owing to a policy of continual
improvement, we reserve the right to amend the speci cations given in this guide.
© 2019 ELGA Labwater / VWS (UK) Ltd. All rights reserved.
Please follow the safety information detailed in this instruction sheet. Failure to observe these instructions could result
in damage to the equipment, processes, associated equipment and injury or death to persons.
1: Electricity
2: Residual Preservative
DURING THE COMMISSIONING CYCLE TRACE RESIDUAL PRESERVATIVE IS FLUSHED FROM THE SYSTEM.
A MATERIAL SAFETY DATA SHEET IS AVAILABLE UPON REQUEST. [e-mail]
WARNING!
Control of Substances Hazardous to Health (COSHH) Material safety data sheets are available upon request.
POSITION THE POWER SUPPLY SO THAT IT CANNOT COME INTO CONTACT WITH WATER.
WARNING!
*Not supplied
6mm Use a slotted screw driver to release
quarter turn fastener slots on Chorus.
QUICK START GUIDE ENGLISH

Drain
Example One: 1 x PURELAB®Chorus 2 (RO/DI) + 15L or 30L Reservoir LA757 / LA578
Example Two: 2 x PURELAB®Chorus 2 (RO/DI) + 60L Reservoir LA759
Example Three: 4 x PURELAB®Chorus 2 (RO/DI) + 100L Reservoir LA760
Product
Outlet
Outlet
Outlet
High Flow
Outlet
High Flow
Outlet
Feedwater
Inlet
Drain Drain
Over ow
Drain Over ow
Product
Outlet
Over ow
J2
4b
4b
J2
J2
Feedwater
Inlet
Feedwater
Inlet
COMMS
Key
Power
Water
Value
Shut Off Tap
Regulator
Position the reservoir
• MAX H. 2000mm above bench
• MAX D 1000mm below bench
Point of Use
Point of Use
SYSTEM CONFIGURATION
Over ow
4b or 4a
Point of Use

Drain
Example Four: 1 x PURELAB®Chorus 2 (RO/DI) + 15L or 30L Reservoir LA757 / LA578
High Flow Outlet
OutletOutlet
Feedwater
Inlet
Over ow
Further advice on con guration connections.
SYSTEM CONFIGURATION
4b4a
J2
4b4b

MODULAR STACKING BENCH MOUNTED RESERVOIR ON TOP (OPTIONAL)
1a
Remove carefully
a. Open doors and undo quarter turn
fasteners. b. Remove front panel and undo lid bolt with an allen key. (6mm AF FXBOYR301716)
c. Remove bolt and lift the lid.
d. Place the reservoir on top, lining up
with the three points. Screw in allen
head bolt, before replacing front panel.
ONLY PLACE ONE CHORUS SYSTEM ON TOP OR BELOW THE RESERVOIR.
WARNING!
SET - UP

CONNECT THE WATER (PORT No. 1)
2
a. Remove the transit plugs from the water
inlet connection. b. Using the tube supplied,  rmly push one end securely into the water connector.
8mm Ball Valve 2 Way
or
CONNECT THE DRAIN (PORT No.3)
3
a. Remove the transit plugs from the water
outlet connection.
Connect the other end of the drain and over ow tubes to a sink or suitable drain capable of handling at least 1.5 l/min.
The drain point should have a gravity fall below the level of the unit and any connections direct to drain should have
an air-break device  tted.
b. Using the tube supplied,  rmly push one end
securely into the water connector.
Ensure drain pipe is not in waste water.
CAUTION!
or or
MODULAR STACKING, RESERVOIR UNDERNEATH (OPTIONAL)
1b
a. Screw down the reservoir plate.
• Load bearing plate 15/30L b. Place on top of reservoir, line up with bolt heads. Screw in joining bolt (FXBOYR301716).
SET - UP

SET - UP
N.B This product is not suitable to operate directly with a chorus dispenser.
COMMS CONNECTIONS
5
Reservoir J2 or J1
Connect to:
Port 7
or
Port 9 See ‘Reservoir
Installation Guide’.
RESERVOIR NOTE
6
O2
Water needs to be re-directed from
Port 4a: product outlet to drain during
commissioning mode.
CONNECT THE PURIFIED WATER OUTLET (PORT NO.4)
4
a. Remove the transit plugs from the water
outlet connection. b. Using the tube supplied,  rmly push one end securely into the water connector.
or
or
c. Turn on the water supply.
Minimum Pressure 0.5bar (7.5psi) with boost pump / 4.0bar (58psi) without boost pump.
Maximum Pressure 2.0bar (30psi) with boost pump / 6.0bar (90psi) without boost pump.
WARNING!
ONLY USE COMMS CABLE SUPPLIED BY ELGA®.

SET - UP
7REMOVING THE BYPASS PACK LC233
a. Open right hand door. b. Remove Bypass LC233.
Bypass LC233.
c. Remove Puri cation pack transit plugs
d. Insert Puri cation pack and turn handle. e. Make sure it’s secure.
CONNECT THE POWER (NO.6 PORT)
8
b. Only use the power supply
supplied by ELGA®.
The power supply must be earthed.
ONLY USE THE APPLIANCE
COUPLER (MAINS LEAD) AND
POWER SUPPLY PROVIDED.
IF THE EQUIMENT IS USED IN A
MANNER NOT SPECIFIED BY
ELGA,THE PROTECTION
PROVIDED BY THE EQUIPMENT
MAY BE IMPAIRED.
POSITION THE POWER SUPPLY
SO THAT IT CANNOT COME
INTO CONTACT WITH WATER.
WARNING!
a. Connect the power cable
as shown 1-2-3. 3
2
1

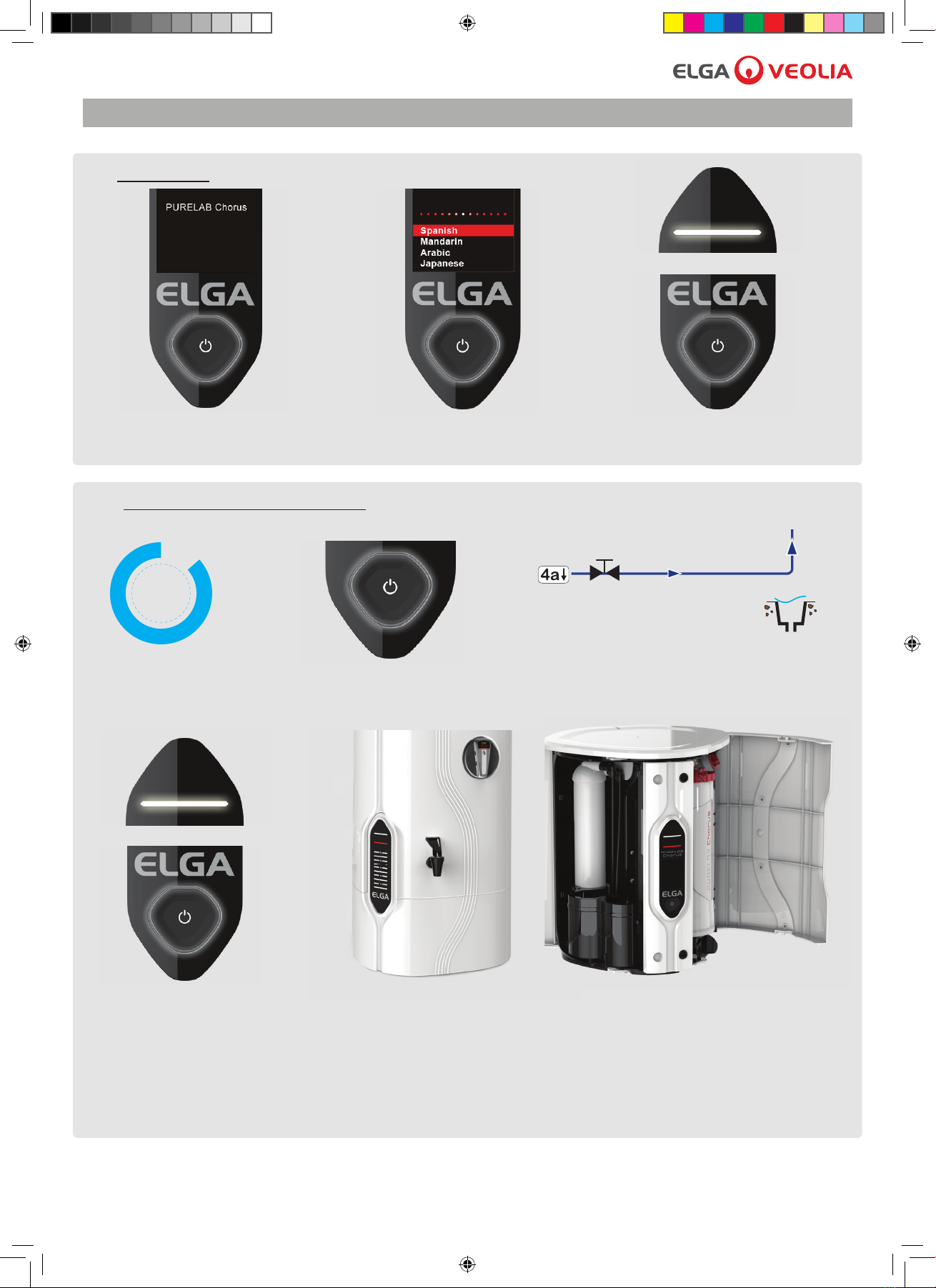

FOLLOW THE INSTRUCTIONS
10
LANGUAGE
9
O2
c. Reconnect to application or close valve 4a.b. Press once, Process the button (OFF).a. After 60 Minutes.
d. Press once,
White light goes solid.
0:59:58
e. Commissioning is complete and the reservoir
will start to  ll. The product is now working.
SET - UP
a. Press for 10 seconds to enter menu. b. Press to scroll,
press and hold to con rm. c. Press once White light goes solid.
Allow to operate for approx 60 minutes.

LC234 Pack de puri cation
*PC210DIBPM3
Bienvenue
Merci d’avoir acheté le PURELAB® Chorus 2. Veuillez lire les instructions de santé et de sécurité suivantes avant toute utilisation.
Écran d’af chage
LC240
Module d’osmose inverse
LC241 Pack de prétraitement
Quart de tour
Portes d’accès
Bouton Marche/arrêt
Procédure de desinfection
Voyant d'état
Voyant d'avertissement
Santé et sécurité
ELGA VEOLIA
Lane End Industrial Park, Lane End
High Wycombe, HP14 3BY Fax: [phone] Site Internet: www.elgalabwater.com
Tel: [phone]
Email: [e-mail]
ELGA® est la marque de commerce des laboratoires mondiaux de Veolia Water.
PURELAB® est une marque et une technologie de ELGA® LabWater. Dans le cadre de notre
politique d’amélioration permanente, nous nous réservons le droit de modi er les
spéci cations données dans ce document.
© 2019 ELGA® LabWater/VWS (UK) Ltd. Tous droits réservés.
Veuillez respecter les normes de sécurité indiquées sur cette  che d’instruction. Veuillez respecter les normes de sécurité indiquées sur cette  che
d’instruction. Il existe un risque d’endommagement de l’appareil, des équipements et procédés associés ainsi qu’un risque de blessure ou de mort
en cas de non-respect des consignes.
1. Electricité
2. Conservateur résiduel
LORS DU CYCLE DE MISE EN SERVICE, DES TRACES DE CONSERVATEUR RÉSIDUEL SONT RINCÉES HORS DU
SYSTÈME. UNE FICHE TECHNIQUE DE SÉCURITÉ SUR CE COMPOSANT EST DISPONIBLE SUR DEMANDE. [e-mail]
AVERTISSEMENT !
Contrôle des substances dangereuses pour la santé (COSHH) Des  ches de données sur ce composant sont disponibles sur demande.
POSITIONNER L’ALIMENTATION DE SORTE QU’ELLE NE PUISSE PAS ENTRER EN CONTACT AVEC DE L’EAU.
AVERTISSEMENT !
*Non fourni
6mm Utilisez un tournevis plat pour desserrer
les fentes d’un quart de tour sur le Chorus.
GUIDE DE DÉMARRAGE RAPIDE FRANÇAIS

COMMUNI-
CATIONS
Légende
Al. électrique
Eau
Soupape
Robinet d'arrêt
Détendeur
Positionnement de réservoir
• H MAX. 2 000 mm au-dessus du banc
• H MAX. 1 000 mm en dessous du banc
Exemple un: 1 x PURELAB® Chorus 2 (RO/DI) + 15L or 30L réservoir LA757 / LA758.
Exemple deux: 2 x PURELAB® Chorus 2 (RO/DI) + 60L réservoir LA759.
Exemple trois : 4 x PURELAB® Chorus 2 (RO/DI) + 100L réservoir LA760.
J2
4b
4b
J2
J2
CONFIGURATION DU SYSTÈME
Sortie à débit élevé
Sortie à débit élevé
Sortie à débit élevé
Sortie de produit
Sortie de produit
Sortie de produit
Sortie de produit
Débordement
Débordement
Débordement
Eau
d'alimentation
Eau
d'alimentation
Eau
d'alimentation
Purge
Purge
Purge
Eau puri ée
Eau puri ée
Eau puri ée

Contactez votre fournisseur local pour toutes con gurations plus avancées
Exemple quatre: 1 x PURELAB® Chorus 2 (RO/DI) + 15L or 30L Reservoir LA757 / LA578
CONFIGURATION DU SYSTÈME
Débordement
Eau
d'alimentation
Purge
4b4a
J2
4b4b
Sortie à débit élevé
Sortie de produit
Eau puri ée

1aEMPILEMENT MODULAIRE DU RESERVOIR (OPTION)
Retirez avec précautions.
a. Ouvrez les portes et dévissez d’un quart
de tour les attaches. b. Retirez le panneau avant et défaites le boulon du couvercle à la clef mécanique. (AF 6mm X FXBOYR301716)
c. Retirez la tête du boulon et soulevez le couvercle.
d. Placez le réservoir par dessus, bien en face des trois points.
Revissez la tête du boulon, puis repositionnez le panneau avant.
LE SYSTÈME CHORUS EST À PLACER UNIQUEMENT SUR OU SOUS LE RÉSERVOIR.
AVERTISSEMENT !
INSTALLATION

INSTALLATION
2
or
3
or or
RÉSERVOIR D’EMPILEMENT MODULAIRE CI-DESSOUS (EN OPTION)
1b
a. Vissez la plaque du réservoir.
• Plaque support 15 / 30L UNIQUEMENT b. Placez-la sur le réservoir, bien en face des têtes d’écrous. Vissez le boulon d’assemblage (FXBOYR301716).
RACCORDEMENT À L’EAU (PORT No. 1)
a. Retirez les bouchons de transport du
raccordement d’admission d’eau. b. Poussez fermement une extrémité du tuyau fourni dans le connecteur d’eau en veillant à sa bonne  xation.
RACCORDEMENT DU REJET (PORT NO.3)
a. Retirez les bouchons de transport du
raccordement de sortie d’eau.
Raccordez l’autre extrémité des tubes de vidange et de trop-plein à un évier ou à un drain approprié capable de supporter au
moins 1,5 l / min. Le point de vidange doit avoir une gravité inférieure au niveau de l’unité et tous les raccordements directs au
drain doivent avoir un dispositif anti-retour d’air installé.
b. Poussez fermement une extrémité du tuyau fourni dans
le connecteur d’eau en veillant à sa bonne  xation.
Assurez-vous que le tuyau de vidange n’est
pas dans les eaux usées.
MISE EN GARDE!
Robinet à tournant
sphérique 8mm
Robinet à tournant
sphérique 8mm

N.B Ce produit n’est pas fait pour être utilisé directement avec une distribution Chorus.
RACCORDEMENTS COMMS (Port NO 7)
5
Port 7
or
Port 9
6
O2
RACCORDEMENT DE LA SORTIE D’EAU PURIFIÉE (PORT NO.4)
4
a. Retirez les bouchons de transport du
raccordement de sortie d’eau. b. Poussez fermement une extrémité du tuyau fourni dans le connecteur d’eau en veillant à sa bonne  xation.
or
or
c. Ouvrez l’alimentation en eau.
Pression minimale 0,5bar (7.5psi) avec pompe de suralimentation / 4,0bar (58psi) avec pompe de suralimentation.
Pression maximale 2,0bar (30psi) sans pompe de surpression / 6,0bar (90psi) sans pompe de surpression.
Se connecter à
Reservoir J2 or J1
Voir ‘Reservoir
Guide d’installation’.
L’eau doit être redirigée de
Port 4a: sortie du produit à drainer pendant
mode de mise en service initial.
INFORMATIONS SUR LES RÈSERVOIRS
UTILISEZ UNIQUEMENT LES CÂBLES COMMS
FOURNIS PAR ELGA, CONSULTEZ LE MANUEL
D’UTILISATION POUR PLUS D’INFORMATIONS.
AVERTISSEMENT !
INSTALLATION

INSTALLATION
7
a. Ouvrez la porte droite. b. Retirez Bypass LC233.
Contourner LC233.
c. Retirer les bouchons de transit du pack de puri cation.
d. Insérez le pack de puri cation
et tournez la poignée. e. Assurez-vous que c’est sécurisé.
e. Assurez-vous que c’est sécurisé.
8
b. Utilisez uniquement l’alimentation
fourni par ELGA®.
L’alimentation doit être
mise à la terre.
UTILISEZ UNIQUEMENT LA
PRISE DE COURANT DE L’AP-
PAREIL ET L’ALIMENTATION
FOURNIES. SI L’APPAREIL N’EST
PAS UTILISÉ COMME ELGA LE
RECOMMANDE, LA PROTECTION
FOURNIE PAR L’ÉQUIPEMENT
PEUT S’EN TROUVER
AFFECTÉE. POSITIONNEZ L’ALI-
MENTATION DE SORTE QU’ELLE
NE PUISSE PAS ENTRER EN
CONTACT AVEC DE L’EAU.
AVERTISSEMENT !
a. Raccordez le câble d’alimentation
comme illustré 1-2-3. 3
2
1
RETRAIT DU BYPASS PACK LC233
RACCORDEMENT À L’ALIMENTATION (NO.6 PORT)

INSTALLATION
SUIVEZ LES INSTRUCTIONS
10
LA LANGUE
9
O2
c. Reconnecter à l’application ou fermer la vanne 4a.b. Appuyez une fois,
Traitez le bouton (OFF).
a. Après 60 minutes.
d. Appuyez une fois,
La lumière blanche reste solide.
0:59:58
e. La mise en service est terminée et le réservoir
va commencer à remplir. Le produit fonctionne maintenant.
a. Appuyez pendant 10 secondes pour
entrer dans le menu. b. Appuyez sur pour faire défi ler, appuyez et maintenez pour
con rmer.
c. Appuyez une fois
La lumière blanche reste solide.
Laisser fonctionner environ 60 minutes.

*PC210DIBPM3
Willkommen
Vielen Dank für den Kauf von PURELAB®Chorus 2.
Bitte lesen Sie, bevor Sie fortfahren, die folgenden Gesundheits- und Sicherheitshinweise.
*Nicht enthalten
6mm
Anzeigebildschirm
LC240 RO Module
AN AUS
Prozess Schalt äche
LC241 Vorbehandlungspackungk
LC234 Aufbereitungskartusche
Vierteldrehung
Zugangstüren
Statusleuchte
Warnleuchte
Desinfektionsverfahren
Gesundheit & Sicherheit
ELGA VEOLIA
Lane End Industrial Park, Lane End
High Wycombe, HP14 3BY Fax: [phone] Webseite: www.elgalabwater.com
Tel: [phone]
Email: [e-mail]
Bitte beachten Sie die in dieser Anleitung angegebenen Sicherheitsinformationen. Bitte beachten Sie die in dieser Anleitung
angegebenen Sicherheitsinformationen. Bei Nichtbeachten dieser Hinweise kann es zur Beschädigung des Geräts, von Prozessen,
verbundenen Geräten sowie zur Verletzung oder zum Tod von Personen kommen.
1: Elektrizität
2: Restliche Konservierungsstoffe
ELGA®ist der weltweit eingetragene Markenname für Laborwasser der Veolia®.
PURELAB®ist eine Handelsmarke und Technologie von ELGA®Labwater. Aufgrund unserer
Philosophie der kontinuierlichen Produktverbesserung behalten wir uns das Recht vor, die
technischen Daten in dieser Anleitung jederzeit zu ändern.
© 2019 ELGA®LabWater/VWS (UK) Ltd. Alle Rechte vorbehalten.
WÄHREND DES INBETRIEBNAHMEZYKLUS WERDEN SPUREN VON KONSERVIERUNGSSTOFFEN AUS
DEM SYSTEM GESPÜLT. EIN SICHERHEITSDATENBLATT IST AUF ANFRAGE ERHÄLTLICH.
WARNUNG!
Kontrolle gesundheitsgefährdender Substanzen (COSHH) Sicherheitsdatenblätter sind auf Anfrage erhältlich.
STROMVERSORGUNG SO POSITIONIEREN, DASS EIN KONTAKT MIT WASSER AUSGESCHLOSSEN IST.
WARNUNG!
Schlitzschraubenzieher zum Lösen der
Verschlüsse um eine Vierteldrehung am
Chorus verwenden.
SCHELLSTARTANLEITUNG DEUTSCH
