Beta Evo 80 Senior User manual

EVO 80 SENIOR - EVO 80 JUNIOR
Grazie per la fiducia accordata e buon divertimento.
Con questo manuale abbiamo voluto darle le informazioni necessarie per un
corretto uso e una buona manutenzione della sua moto.
I dati, le caratteristiche e le immagini riportati sul presente manuale non impegnano la BETAMOTOR
S.p.A che si riserva il diritto di apportare modifiche e miglioramenti ai propri modelli in qualsiasi
momento e senza preavviso.
EVO 80 SENIOR - EVO 80 JUNIOR
We would like to thank you for your trust in us.
Within this manual we are pleased to give you the necessaries informations to use
and maintain your bike properly.
The data, specifications and images shown in this manual does not constitute an engagement on the
part of BETAMOTOR S.p.A.
BETAMOTOR reserves the right to make any changes and improvements to its models at any moment
and without notice.
Cod. 012440050 000

INDEX INDICE
2
AVVERTENZA
Si raccomanda, dopo la prima ora di utilizzo, di controllare tutti i serraggi con particolare
attenzione a:
• Supporti pedane
• Raggi ruote
• Bulloneria ammortizzatore
• Bulloneria motore
• Corona
• Carter sottomotore
ATTENTION
After the first i use hour, check all the tightenings and in particular manner:
• footboard supports
• wheel rims
• bolts and nuts rear shock absorber
• engine bolts and nuts
• crown
•under-engine crankcase
INFORMATIONS INFORMAZIONI

INDEX INDICE
3
ECOLOGIC DRIVE
The noise and the pollution of every vehicle depends on
how it is driven.
Westrongly recommendyoutodrivesteadily,without strong
acceleration and deceleration.
During off road use do not damage the environment,avoid
noise and everything that can disturb persons and animals.
Use a sport drive only on race circuits
SAFE DRIVE
•thisvehiclemustonlyberunonracetracksandaway
frompublicroads.Parentsareresponsibleforthesafety
ofchildren,thereforetheymustpaytheutmostattention
tothem;
•always wear approved personal protective equipment;
•drive with your hands and feet in the correct drive posi-
tion;
•use both brakes;
•take care when the road is wet, dirty, slippery;
•do not start the engine in enclosed spaces.
Drivecarefully,topreserveyourownandtheotherlives.
Respectthenature.Alwayswearthehelmet.
GUIDA ECOLOGICA
Il rumore e l’inquinamento prodotto da ogni veicolo
dipende in larga misura da come è condotto.
Le raccomandiamo di guidare in maniera regolare, senza
forti accellerazioni e decelerazioni.
Durante la guida in fuoristrada non arrecare danni alla
natura, fare il minor rumore possibile, evitare qualsiasi
comportamento che possa disturbare persone ed animali.
Praticare una guida sportiva solo su appositi circuiti chiusi.
GUIDA SICURA
•l'utilizzo di questo veicolo è permesso solo in pista o
fuoristradaenonsullapubblicavia.Igenitori,comere-
sponsabilidellasicurezzadelglio,sonotenutipertanto
avericarecheciòavvenga;
•indossare sempre dispositivi di sicurezza personale omo-
logati;
•guidare sempre con entrambe le mani sul manubrio ed
i piedi sulle pedane;
•non trainare o farsi trainare da altri veicoli;
•utilizzare entrambiifreni,facendoparticolareattenzione in
casodi fondi scivolosi(pioggia,fango,guidain fuoristrada
ecc.);
•non avviare il motore in ambienti chiusi.
Guidare con prudenza, nel rispetto della natura che ci
circonda, indossaresempreilcasco,sonodimostrazioni
diprofondaciviltà.

INDEX INDICE
4
SECTION 1 GENERAL INFORMATION
Main parts ........................................................... 8
Hand drive controls............................................ 9
Vehicle identification data .............................. 10
Technical data .................................................. 11
Electrical diagram............................................. 15
SECTION2OPERATIONANDUSE
Checks and maintenance
before and after use ........................................ 18
Fueling operations ........................................ 19
Recommended lubricants and liquids ........... 20
Breaking in.......................................................... 21
Startup ................................................................ 22
SECTION 3 MAINTENANCE AND CHECKS
Gearbox oil ........................................................ 24
Brake pump oil....................................25,26,27, 28
Fork oil................................................................. 29
Air filter ................................................................ 30
Spark plug .......................................................... 32
Front brake ......................................................... 33
Rear brake.......................................................... 34
Liquid coolant.................................................... 35
Valve petals ....................................................... 36
Cleaning the vehicle ........................................ 37
Maintenance schedule.................................... 38
CAP.1CONOSCENZADELVEICOLO
Elementi principali................................................8
Comandi ...............................................................9
Dati identificazione veicolo ..............................10
Dati tecnici..........................................................11
Schema elettrico................................................15
CAP.2 FUNZIONAMENTOEUTILIZZO
Controlli e manutenzione prima
e dopo l'utilizzo ..................................................18
Operazioni di rifornimento.................................19
Lubrificanti e liquidi consigliati ..........................20
Rodaggio ............................................................21
Avviamento.........................................................22
CAP.3MANUTENZIONEECONTROLLI
Olio carter ...........................................................24
Olio pompa freni ...............................25, 26, 27, 28
Olio forcella.........................................................29
Filtro aria ............................................................. 30
Candela ..............................................................32
Freno anteriore ...................................................33
Freno posteriore..................................................34
Liquido di raffreddamento ................................35
Lamelle................................................................36
Pulizia del veicolo...............................................37
Manutenzione programmata...........................39

INDEX INDICE
5
CAP.4REGOLAZIONI
Regolazione freni................................................42
Regolazione frizione...........................................43
Regolazione minimo ..........................................44
Regolazione gioco gas......................................44
Controllo e regolazione gioco sterzo...............45
Regolazione forcella (solo per EVO 80 Senior) ..46
Regolazione ammortizzatore posteriore .........47
Tensionamento catena .....................................48
CAP.5COSAFAREINCASODIEMERGENZA
Ricerca del guasto.............................................50
INDICE ALFABETICO
Indice...................................................................53
SECTION 4 ADJUSTMENTS
Adjustment of brake ......................................... 42
Adjustment of clutch ........................................ 43
Adjustment of idling speed.............................. 44
Adjustment of gas clearance.......................... 44
Check and adjustment of steering gear........ 45
Adjustment fork (for only EVO 80 Senior) ........ 46
Adjustment of rear shock absorber................. 47
Tightening the chain......................................... 48
SECTION 5 WHAT TO DO IN AN EMERGENCY
Trouble shooting ................................................ 50
ALPHABETICALINDEX
Index ................................................................... 53

7
1
GENERAL INFORMATION CONOSCENZA DEL VEICOLO
INDICE ARGOMENTI
Elementiprincipali
Datiidenticazioneveicolo
Comandi
Datitecnici
Schemielettrici
INDEX
Mainparts
Vehicleidenticationdata
Handdrivecontrols
Technicaldata
Electricaldiagrams
CAPITOLO 1 SECTION 1

8
1
GENERAL INFORMATION CONOSCENZA DEL VEICOLO

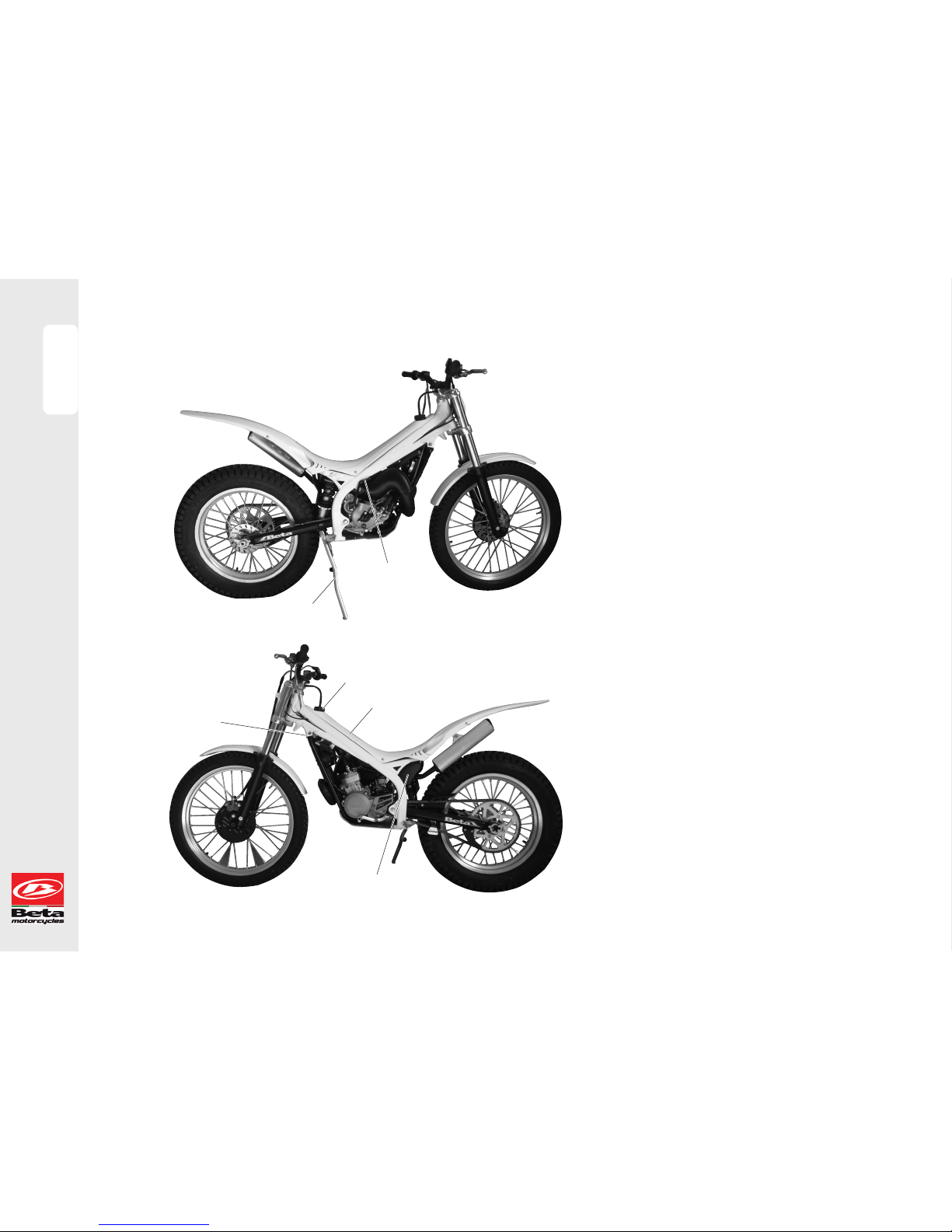

MAINPARTS
1Air filter
2Fuel tank

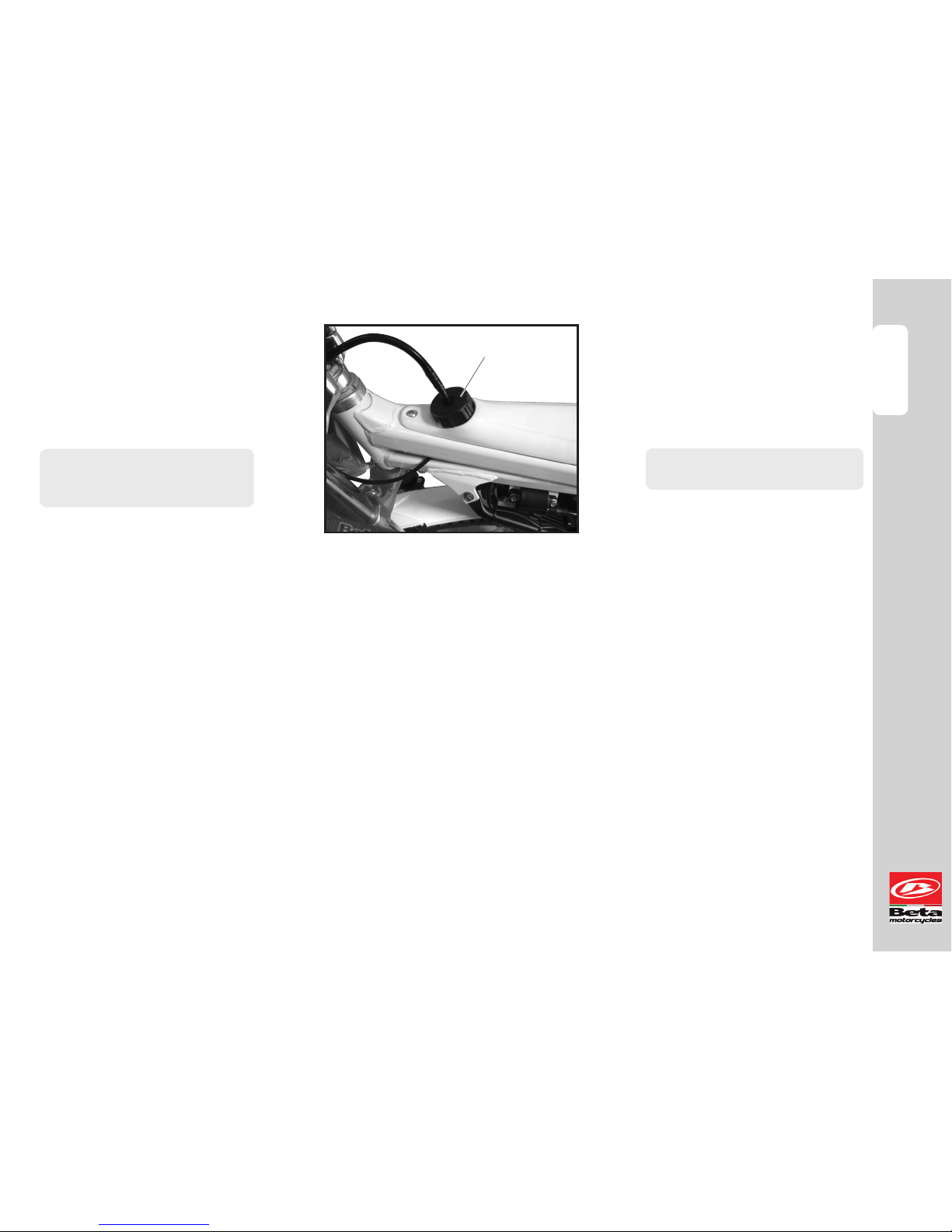

3Fuel cap
4Radiator cap
5Kick-starter
6Stand
ELEMENTI PRINCIPALI
1 Filtro aria
2 Serbatoio carburante
3 Tappo carburante
4 Tappo radiatore
5Kick-starter
6Cavalletto
EVO80Senior/EVO80Junior
5
6
2
4
1
3

9
1
GENERAL INFORMATION CONOSCENZA DEL VEICOLO
HAND DRIVE CONTROLS
1Clutch lever
2Front brake lever
3Throttle grip
4Tear-off stop device
COMANDI
1 Leva comando frizione
2 Leva freno anteriore
3 Comando gas
4 Dispositivo di arresto a strappo
1
2
3
4

10
1
GENERAL INFORMATION CONOSCENZA DEL VEICOLO
DATI IDENTIFICAZIONE VEICOLO
Identicazionetelaio
I dati di identificazione Asono im-
pressi sulla parte anteriore destra
del telaio.
Identicazionemotore
I dati di identificazione del motore B
sono impressi nella parte posteriore
del gruppo motore.
VEHICLE IDENTIFICATION DATA
Frameidentication
IdentificationdataA arestampedon
the front part of the chassis, r.h.side.
Motoridentication
Motor identification data B are
stamped on the rear part of the
engine assembly.
A
B

11
1
GENERAL INFORMATION CONOSCENZA DEL VEICOLO
DATI TECNICI EVO 80 SENIOR
Pesoveicolo
• in ordine di marcia (a vuoto) ......................... 66 (kg)
Dimensioni
• lunghezza totale ........................................... 1925 mm
• larghezza totale .............................................. 815 mm
• altezza totale................................................. 1127 mm
• passo .............................................................. 1230 mm
• altezza sella ..................................................... 678 mm
• luce a terra ...................................................... 325 mm
Capacitàdiriempimento
• serbatoio carburante.........................................2,5 (lt)
• liquido circuito di raffreddamento ...............600 (cc)
• olio trasmissione nel carter .............................430(cc)
Sospensioneanteriore
• forcella idraulica con steli di Ø 38 mm
Contenuto olio nelle gambe:
- destra ...............................................................65mm*
- sinistra.............................................................125mm*
* misurazione livello olio tubo completamente inserito,
senza molla, distanziale e complessivo tappo.
TECHNICAL DATA EVO 80 SENIOR
Vehicleweight
•readytooperate(unfueled)...........................66 (kg)
Dimensions
•totallength .....................................................1925 mm
•totalwidth.........................................................815 mm
•totalheight .....................................................1127 mm
•pitch ................................................................1230 mm
•saddleheight ...................................................678 mm
•clearancefromground...................................325 mm
Fillingcapacity
•fueltank ...............................................................2,5 (lt)
•coolingcircuitliquid ....................................... 600 (cc)
•crankcasetransmissionoil............................. 430 (cc)
Frontsuspension
•hydraulicforkwith38mmØrods
Oil content in shafts:
- right.................................................................... 65mm*
- left.................................................................... 125mm*
* oil level measurement with fully inserted tube, wi-
thout spring, spacer and cap assembly.

12
1
GENERAL INFORMATION CONOSCENZA DEL VEICOLO
Sospensioneposteriore
• monoammortizzatore idraulico con sistema progres-
sivo e regolazione precarica molla
Frenoanterioreeposteriore
• a disco con comando idraulico
Motore
• tipo.............................................................. ZD3 EVO 80
• n° cilindri ...................................................................... 1
• alesaggio x corsa ......................................48 x 44 mm
• cilindrata ..........................................................79,6 cc.
• rapporto di compressione ............................... 14,7 : 1
• raffreddamento a liquido
• accensione elettronica a volano magnete alternatore
• avviamento kick-starter
• candela ....................................... CHAMPION RN 3C
Alimentazione
• carburatore ..................................DELLORTO PHBG 21
• getto................................................. max 100 - min 38
• funzionamento con carburante a miscela di
benzina e olio:
- olio sintetico ........................................................ 1,5%
Rearsuspension
•Monoshockabsorberwithprogressivesystem,adju-
stable spring preload
Frontandrearbrake
•disk-typewithhydrauliccontrol
Engine
•type .......................................................... ZD3 EVO 80
•numberofcylinders.................................................... 1
•borexstroke ...............................................48 x 44 mm
•displacement ..................................................79,6 cc.
•compressionratio.............................................. 14.7 : 1
•liquidcooled
•electronicignitionbymagnetoywheelalternator
•kick-starter
•sparkplug ...................................... CHAMPION RN 3C
Fuelsystem
•carburetor.....................................DELLORTO PHBG 21
•jet....................................................... max 100 - min 38
•operationwithgas/oilfuelmixture:
- synthetic oil.......................................................... 1,5%

13
1
GENERAL INFORMATION CONOSCENZA DEL VEICOLO
DATITECNICIEVO80Junior
Pesoveicolo
• in ordine di marcia (a vuoto) ......................... 60 (kg)
Dimensioni
• lunghezza totale ........................................... 1850 mm
• larghezza totale .............................................. 720 mm
• altezza totale................................................. 1070 mm
• passo .............................................................. 1210 mm
• altezza sella ..................................................... 650 mm
• luce a terra ...................................................... 300 mm
Capacitàdiriempimento
• serbatoio carburante.........................................2,5 (lt)
• liquido circuito di raffreddamento ...............600 (cc)
• olio trasmissione nel carter ............................430 (cc)
Sospensioneanteriore
• forcella idraulica con steli di Ø 33 mm
Contenuto olio nelle gambe:
- destra ................................................................180 cc
- sinistra................................................................180 cc
TECHNICALDATAEVO80Junior
Vehicleweight
•readytooperate(unfueled).......................... 60 (kg)
Dimensions
•totallength .................................................... 1850 mm
•totalwidth........................................................ 720 mm
•totalheight .................................................... 1070 mm
•pitch ............................................................... 1210 mm
•saddleheight .................................................. 650 mm
•clearancefromground.................................. 300 mm
Fillingcapacity
•fueltank ...............................................................2,5 (lt)
•coolingcircuitliquid .......................................600 (cc)
•crankcasetransmissionoil.............................430 (cc)
Frontsuspension
•hydraulicforkwith33mmØrods
Oil content in shafts:
- right.....................................................................180 cc
- left.......................................................................180 cc

14
1
GENERAL INFORMATION CONOSCENZA DEL VEICOLO
Sospensioneposteriore
• monoammortizzatore idraulico con sistema progres-
sivo e regolazione precarica molla
Frenoanterioreeposteriore
• a disco con comando idraulico
Motore
• tipo...............................................................ZD3 EVO 80
• n° cilindri .......................................................................1
• alesaggio x corsa ...................................... 48 x 44 mm
• cilindrata .......................................................... 79,6 cc.
• rapporto di compressione ................................14,7 : 1
• raffreddamento a liquido
• accensione elettronica a volano magnete alternatore
• avviamento kick-starter
• candela ........................................CHAMPION RN 3C
Alimentazione
• carburatore ..................................DELLORTO PHBG 21
• getto.................................................. max 100 - min 38
• funzionamento con carburante a miscela di
benzina e olio:
- olio sintetico .........................................................1,5%
Rearsuspension
•Monoshockabsorberwithprogressivesystem,adju-
stable spring preload
Frontandrearbrake
•disk-typewithhydrauliccontrol
Engine
•type ...........................................................ZD3 EVO 80
•numberofcylinders.....................................................1
•borexstroke ............................................... 48 x 44 mm
•displacement .................................................. 79,6 cc.
•compressionratio...............................................14.7 : 1
•liquidcooled
•electronicignitionbymagnetoywheelalternator
•kick-starter
•sparkplug .......................................CHAMPION RN 3C
Fuelsystem
•carburetor.....................................DELLORTO PHBG 21
•jet....................................................... max 100 - min 38
•operationwithgas/oilfuelmixture:
- synthetic oil...........................................................1,5%

15
1
GENERAL INFORMATION CONOSCENZA DEL VEICOLO

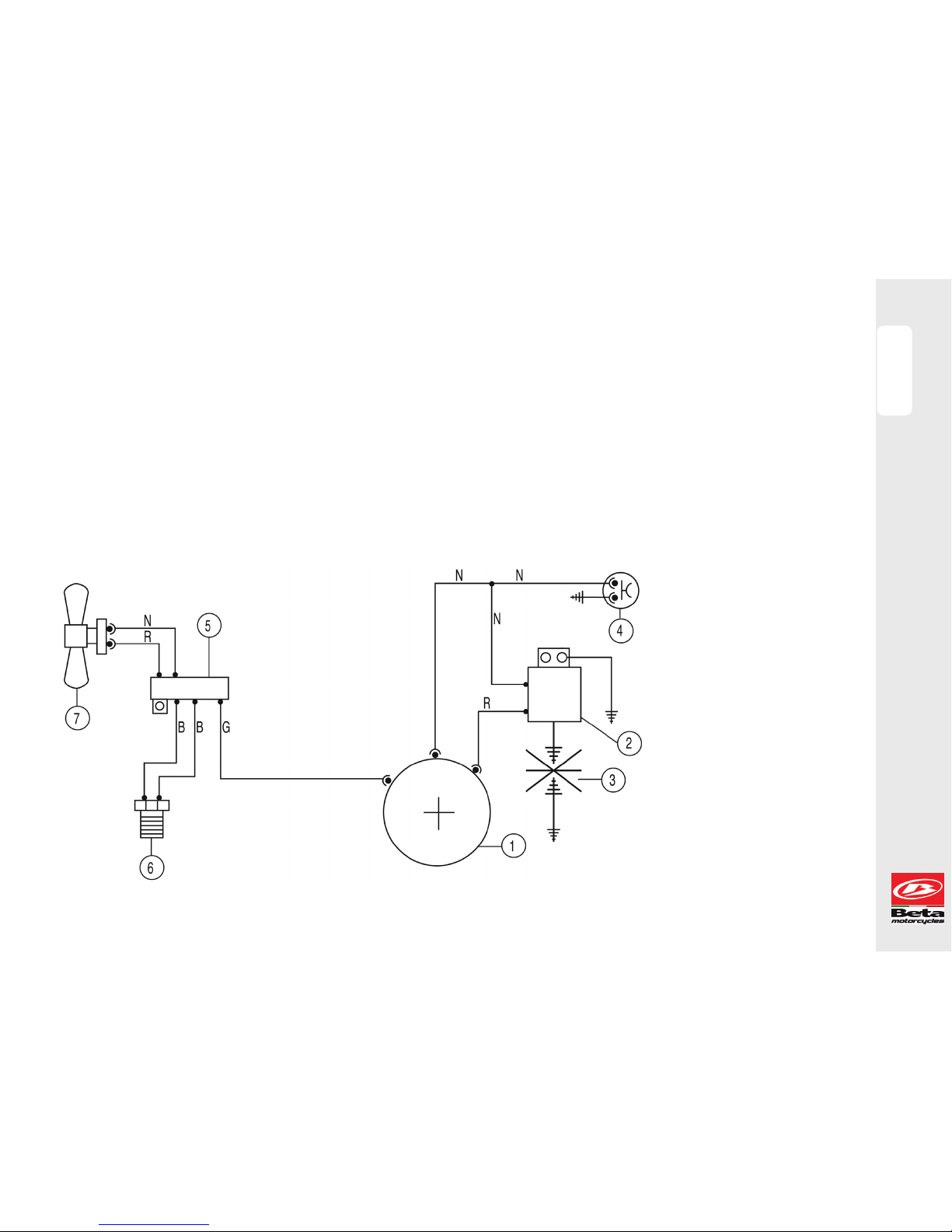

SCHEMA ELETTRICO
Legenda
1 Generatore
2 Bobina A.T.
3 Candela
4 Dispositivo arresto motore a strappo
5 Regolatore
6 Termostato
7 Elettroventola
ELECTRICAL DIAGRAM
Legend
1 Generator
2 High Voltage coil
3 Spark plug
4 Tear-off stop device
5 Regulator
6 Thermostat
7 Electric fan
• Ma.....................Marrone/Brown
• N............................... Nero/Black
• R ............................... Rosso/Red
• G .......................... Giallo/Yellow
• B .....................................Blu/Blue

17
2
OPERATIONANDUSE FUNZIONAMENTO E UTILIZZO
INDICE ARGOMENTI
Controlli e manutenzione
primaedopol'utilizzo
Operazionedirifornimento
Lubricantieliquidi
consigliati
Rodaggio
Avviamento
INDEX
Checks and maintenance
beforeandafteruse
Fuelingoperations
Recommended lubricants
andliquids
Breakingin
Startup
CAPITOLO 2 SECTION 2

18
OPERATIONANDUSE FUNZIONAMENTO E UTILIZZO
2
CONTROLLIEMANUTENZIONEPRIMAEDOPOL'UTILIZZO
Onde evitare spiacevoli inconvenienti durante il fun-
zionamento del veicolo è consigliabile effettuare, sia
prima che dopo l'utilizzo,alcune operazioni di controllo
e manutenzione .Infatti pochi minuti dedicati a queste
operazioni,oltre a rendere la guida più sicura,possono
farvi risparmiare tempo e denaro.
Quindi procedere come segue:
• Vericare la pressione, lo stato generale e lo spessore
del battistrada.
• Nei giorni freddi è consigliabile prima della partenza,
fare scaldare il motore facendolo funzionare al minimo
per alcuni istanti.
• Ogni volta che il veicolo viene utilizzato in fuoristrada
occorre lavarlo accuratamente.
CHECKSANDMAINTENANCEBEFOREANDAFTERUSE
In order to avoid problems connected to the opera-
tion of the vehicle, it is advisable to perform a number
of checks and maintenance operations before and
after use. Just a few minutes given to these proce-
dures will save you time and money, and will make
riding much safer.
Proceed as follows:
•Checkpressure,generalconditionandthicknessof
tread.
•Oncolddays,warmuptheenginebyrunningitat
minimum for a few minutes before starting off.
•Washthevehiclecarefullyaftereveryoff-roaduse.

19
2
OPERATIONANDUSE FUNZIONAMENTO E UTILIZZO
OPERAZIONI
DI RIFORNIMENTO
Rimuovere il tappo A.
Lacapacitàdel serbatoio è
dicirca2,5litri.
Introdurreesclusivamenteuna
miscela di benzina ed olio
sintetico al 1,5%.
Per il tipo di olio miscela fare
riferimento alla tabella “Lu-
brificanti e liquidi consigliati”.
FUELINGOPERATIONS
Remove cap A.
Thefueltankwillholdapproxi-
mately2,5liters.
Use only a mixture of gasoline
and synthetic oil at 1.5%.
Refer to the table "Recom-
mendedlubricantsandliquids"
for the type of the engine oil.
A

Oil Recommendations
Evo 4 Stroke Models:
Engine Oil: Motul 7100 10w40 (For Competition use Motul 300V 10w40)
Brake Fluid Motul RBF 600
Coolant/Antifreeze Motul Motocool Expert
Fork Oil Motul Factory Line 5 wt.
Air Filter Oil Motul Air Filter Oil
Air Filter Cleaner Motul Air Filter Clean
Grease Motul Tech 300
Evo 2 Stroke Models:
Premix Oil: Motul 800 2T
Transmission Oil Motul Transoil Expert 10w40
Brake/Clutch Fluid Motul RBF 600
Coolant/Antifreeze Motul Motocool Expert
Fork Oil Motul Factory Line 5 wt.
Air Filter Oil Motul Air Filter Oil
Air Filter Cleaner Motul Air Filter Clean
Grease Motul Tech 300

21
2
OPERATIONANDUSE FUNZIONAMENTO E UTILIZZO
RODAGGIO
Il rodaggio ha una durata di circa 500 Km o N.10 pieni
di carburante; durante questo periodo si consiglia di:
- Evitare di viaggiare a velocità costante
- Variando la velocità i vari componenti si asseste-
ranno uniformemente ed in minor tempo
- Evitare di ruotare la manopola del gas per più di 3/4.
Attenzione:
• Dopo 500 km di percorrenza sostituire l'olio trasmis-
sione nel carter.
• Utilizzare sempre miscela di benzina senza piombo
e olio (olio sintetico 1,5%).
• Dopo la prima uscita fuoristrada provvedere a
risentire tutta la bulloneria.
BREAKINGIN
Run in the vehicle over about 500 km or No. 10 refu-
elin; during this time:
- Avoid travel at high speeds
- Change speed often so that the parts will break in
uniformly and in a shorter time
-Avoidturningthethrottlemorethan3/4oftheway.
Warning:
•Change the gearbox oil after 500km.
•Alwaysuseamixtureofsupergradegasand
oil (synthetic oil 1,5%).
•Aftertherstoff-roaduse,checkallofthenutsand
bolts.
