Beta RR 125 cc User manual

INDEX INDICE
1
RR 125 cc ENDURO / MOTARD / RE
Grazie per la fiducia accordata e buon divertimento.
Con questo manuale abbiamo voluto darle le informazioni necessarie
per un corretto uso e una buona manutenzione della sua moto.
RR 125 cc ENDURO / MOTARD / RE
We would like to congratulate you on your purcase.
Let us also take this opportunity to thank you for putting your trust in us;
we will no let you down.

INFORMATIONS
INFORMAZIONI
2
GUIDA ECOLOGICA
Il rumore e l’inquinamento prodotto da ogni veicolo
dipende in larga misura da come è condotto.
Le raccomandiamo di guidare in maniera regolare, sen-
za forti accellerazioni e decelerazioni.
Nel rispetto dell’ambiente Betamotor monta su tutti i veicoli
un sistema di post-combustione che riduce le emissioni no-
cive.
GUIDA SICURA
• rispettare il codice stradale;
• indossare sempre casco omologato ed allacciato;
• mantenere sempre la visiera pulita;
• indossare indumenti senza le estremità penzolanti;
• non viaggiare con in tasca oggetti acuminati o fragili;
• regolare correttamente lo specchietto retrovisore;
• guidare sempre seduti e con entrambe le mani sul
manubrio ed i piedi sulle pedane;
• mai distrarsi o farsi distrarre durante la guida;
•
non mangiare, bere, usare il cellulare, ecc... durante la
guida;
• non ascoltare musica in “cuffia durante la guida”;
• non viaggiare mai appaiato ad altri veicoli;
• non trainare o farsi trainare da altri veicoli;
• mantenere sempre le distanze di sicurezza;
•
viaggiare con le luci anabbaglianti accese anche di
giorno;
• inpennate, serpentine, ondeggiamenti sono pericolo-
sissimi sia per il conducente che per gli altri e per la
moto;
• utilizzare entrambi i freni, facendo particolare attenzi-
one in caso di fondi scivolosi (pioggia, fango, guida in
fuoristrada ecc.);
• non avviare il motore in ambienti chiusi.
Guidare con prudenza, nel rispetto del codice stradale
e della natura che ci circonda, indossare sempre il cas-
co, sono dimostrazioni di profonda civiltà.
ECOLOGIC DRIVE
The noise and the pollution of every vehivle depends on
how it is driven.
We strongly recommend you to drive steadily, without
strong acceleration and deceleration.
To protect the environment, Betamotor fits all its models
with a post-combustion system which reduces noxious
emissions.
SAFE DRIVE
• obey traffic rules;
• always wear your safety helmet, correctly fastened;
• keep your visor clean;
• wear clothes which do not flap about;
• do not ride with fragile or pointed obyect in your
pocket;
• adjust your mirrors correctly;
• drive with your hands and feets in the correct drive
position;
• always concentrate when you drive;
• do not eat, smoke, use the cellular phone, etc. when
you drive;
• maintain a safe distance;
• always use the (low) lights, even in daylight;
• wheeling, windling and rocking are very dangerous;
• use both the brakes;
• take care when the road is wet, dirty, slippery;
• do not start the engine in enclosed spaces.
Drive carefully, to preserve your own and the other
lives. Respect the nature. Always wear the helmet.

INDEX INDICE
3
CAP.1 CONOSCENZA DEL VEICOLO
Elementi principali.............................................6
Dati identificazione veicolo..............................7
Pneumatici..........................................................7
Comandi.............................................................8
Istruzioni di funzionamento contachilometri..9
Commutatore/Bloccasterzo...........................31
Dati tecnici........................................................32
Lubrificanti e liquidi consigliati.......................34
Schema elettrico..............................................36
Dispositivi elettrici.............................................38
CAP.2 FUNZIONAMENTO E UTILIZZO
Controlli e manutenzione prima
e dopo l’utilizzo ................................................44
Rifornimento carburante.................................45
Rodaggio..........................................................46
Avviamento del motore ..................................47
Cavalletto laterale...........................................48
CAP.3 MANUTENZIONE E CONTROLLI
Olio motore.......................................................50
Olio pompa freni .............................................51
Rimozione sella passeggero e filtro aria ..... 53
Candela............................................................55
Freno anteriore................................................. 56
Freno posteriore...............................................57
Tubo raccolta fumi........................................... 58
Smontaggio marmitta.....................................59
Rimozione delle plastiche ..............................60
Smontaggio serbatoio carburante ............... 61
Manutenzione programmata ........................64
SECTION 1 GENERAL INFORMATION
Main parts........................................................... 6
Vehicle identification data ...............................7
Tyres .....................................................................7
Hand drive controls ...........................................8
Speedometer operating instructions ..............9
Ignition switch/Steering Lock .........................31
Technical data .................................................32
Recommended lubricants and liquids.........34
Electrical diagram ...........................................36
Electrical devices.............................................38
SECTION 2 OPERATION AND USE
Checks and maintenance before
and after use ....................................................44
Fueling ..............................................................45
Breaking in........................................................46
Starting the engine ..........................................47
Side stand .........................................................48
SECTION 3 MAINTENANCE AND CHECKS
Engine oil ..........................................................50
Brake pump oil.................................................51
Removing the passenger seat and the air filter .. 53
Spark plug.........................................................55
Front brake........................................................56
Rear brake ........................................................57
Fume collecting pipe......................................58
Removing the silencer.....................................59
Removing the plastics .....................................60
Removing the fuel tank...................................61
Maintenance schedule .................................. 64

INFORMATIONS
INFORMAZIONI
4
CAP.4 REGOLAZIONI
Regolazione freni.............................................66
Regolazione frizione ........................................67
Regolazione minimo.......................................68
Regolazione flusso benzina............................68
Regolazione gioco gas ..................................68
Controllo e regolazione gioco sterzo............69
Tensionamento catena...................................70
Regolazione ammortizzatore posteriore ...... 71
Regolazione fascio luminoso.........................72
CAP.5 SOSTITUZIONI
Sostituzione lampade faro anteriore.............74
Sostituzione lampade faro posteriore...........76
Sostituzione indicatori di direzione ................77
CAP.6 COSA FARE IN CASO DI EMERGENZA
Ricerca del guasto ..........................................80
INDICE ALFABETICO
Indice.................................................................83
SECTION 4 ADJUSTMENTS
Adjustment of brake........................................66
Adjustment of clutch........................................67
Adjustment of idling speed ............................68
Adjusting the fuel flow .....................................68
Adjusting the throttle play...............................68
Check and adjustment of steering gear......69
Tightening the chain........................................70
Adjustment of rear shock absorber...............71
Adjusting the headlight...................................72
SECTION 5 REPLACEMENTS
Replacing the headlight bulbs ......................74
Replacing the rear light bulbs........................76
Replacing the indicators ................................77
SECTION 6 WHAT TO DO IN AN EMERGENCY
Trouble shooting...............................................80
ALPHABETICAL INDEX
Index..................................................................84
INDEX INDICE
I dati e le caratteristiche indicate sul presente manuale non impegnano il costruttore che si riserva il diritto
di apportare modifiche ai propri modelli in qualsiasi momento.
The manifacturer reservs the right to change the data and features described in this manual and to modify
its products at any times.

5
1
GENERAL INFORMATION
CONOSCENZA DEL VEICOLO
CAPITOLO 1
SECTION 1
INDICE ARGOMENTI
Elementi principali
Dati identificazione veicolo
Pneumatici
Comandi
Indicazioni di funzionamento
contachilometri
Commutatore
Bloccasterzo
Dati tecnici
Lubrificanti e liquidi
consigliati
Schema elettrico
Dispositivi elettrici
INDEX
Main parts
Vehicle identification data
Tyres
Hand drive controls
Speedometer operating
instructions
Ignition switch
Steering lock
Technical data
Recommended lubricants
and liquids
Electrical diagram
Electrical devices

6
1
GENERAL INFORMATION
CONOSCENZA DEL VEICOLO

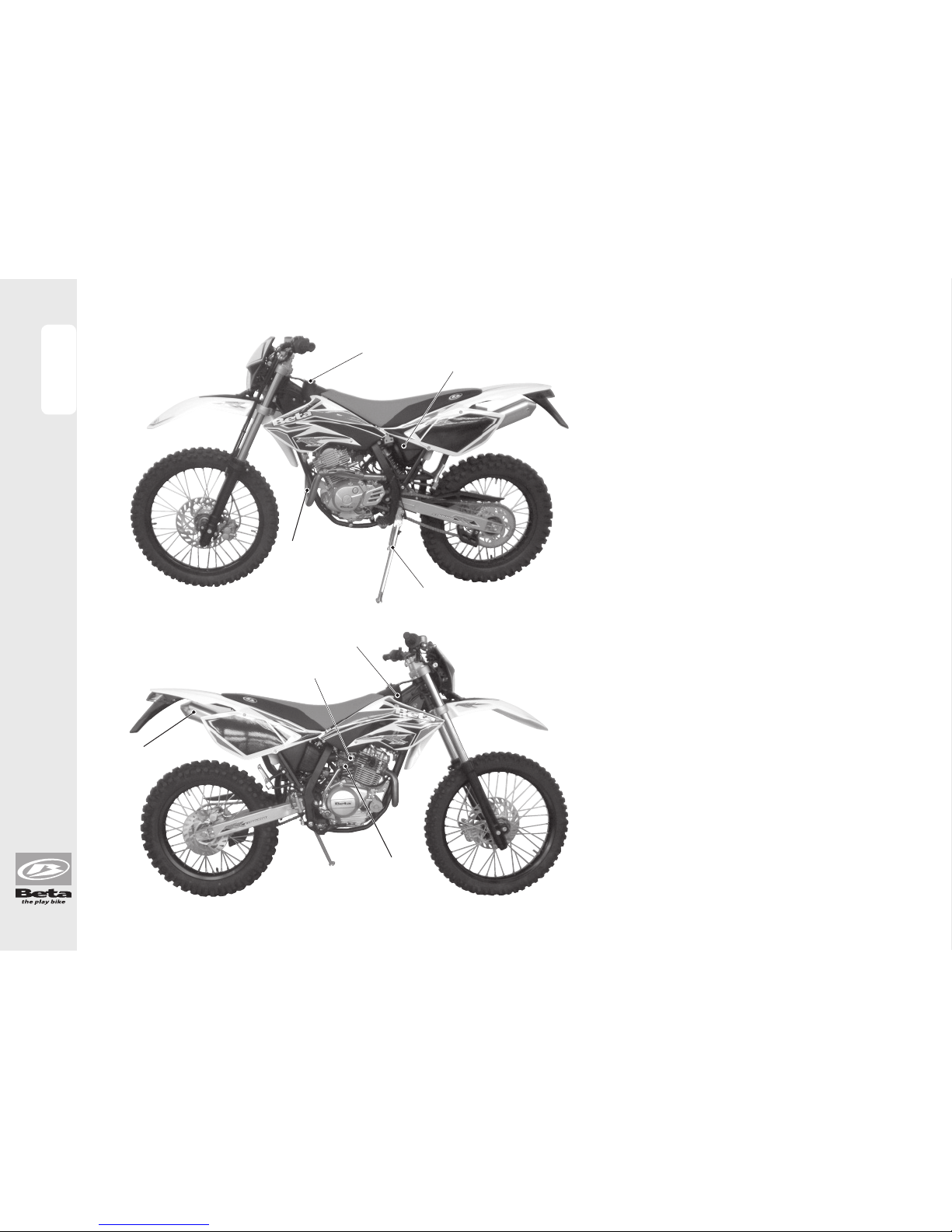

MAIN PARTS
1Plug tank
2Air filter
3Stand
4Fuel tap
5Fuel tank
6Silencer
7Kick-starter
8Muffler
ELEMENTI PRINCIPALI
1Tappo serbatoio
2Filtro aria
3Cavalletto
4Rubinetto carburante
5Serbatoio carburante
6Silenziatore
7Kick-starter
8Marmitta
12
5
4
7
6
8
3

7
1
GENERAL INFORMATION
CONOSCENZA DEL VEICOLO
DATI IDENTIFICAZIONE VEICOLO
Identificazione telaio
Il codice identificazione telaio Aè
impresso sul cannotto di sterzo nel
lato destro.
Identificazione motore
Idatidiidentificazione del motoreB
sonoimpressisulsemicartersinistro.
PNEUMATICI
Attenzione:
Per una guida sicura controllare
frequentemente i pneumatici.
•Mantenere la pressione dei pneu-
matici entro i limiti indicati.
•Effettuare il controllo della pressio-
ne ogni 15 giorni.
•Verificare la pressione solamente
a pneumatici freddi.
Enduro ant. post.
Dimensioni 80/90-21 o 110/80-18 corona z.52
90/90-21 120/90-18 corona z.54
Bar (fuori strada) 1 1
Bar (strada) 1,5 1,8
Motard ant. post.
Dimensioni 110/80-17 130/70-17
Bar 1,8 2
VEHICLE IDENTIFICATION DATA
Frame identification
Frame identification code Ais
stamped on the right side of the
steering head tube.
Motor identification
Motor identification data Bare
stamped on the l.h. side half crank-
case.
TYRE
Warning:
For your riding safety, frequently
check the tyres.
•Keep the tyre pressures within the
prescribed range.
•Check the tyre pressures every
other week.
•Always measure the inflating pres-
sures when the tyres are cold.
B
A
Pressure is too low Pressure is
correct Pressure is too high
Pressione troppo
bassa Pressione giusta Pressione troppo alta
Enduro front rear
Size 80/90-21 or 110/80-18 ring gear z.52
90/90-21 120/90-18 ring gear z.54
Bar (off-road) 1 1
Bar (road) 1,5 1,8
Motard front rear
Size 110/80-17 130/70-17
Bar 1,8 2

8
1
GENERAL INFORMATION
CONOSCENZA DEL VEICOLO
COMANDI HAND DRIVE
1LCD
2Tasto MODE
3Spia indicatori direzione
4Spiaaccensioneluciabba-
glianti
5Spia indicatore folle
6Spia cavalletto abbassato
7Leva comando frizione
8Pulsanteavvisatore acustico
9Commutatore luci
10 Pulsante abbaglianti
11 Pulsante indicatori di dire-
zione
12 Pulsante accensione
13 Pulsante stop motore
1LCD display
2MODE button
3Indicator warning light
4High beam warning light
5Neutral indicator
6Stand-down warning light
7Clutch lever
8Horn button
9Dip switch
10 High beam switch
11 Indicator switch
12 Start button
13 Engine stop button
= luci anabbaglianti
= luci abbaglianti
12
13
3
4
2
1
8
7
10
11
9
= Low light
=High light
5
6

9
1
GENERAL INFORMATION
CONOSCENZA DEL VEICOLO
ISTRUZIONI DI FUNZIONAMENTO CONTACHILOMETRI
Serie RR 125 cc Enduro - Motard
INDICE DEGLI ARGOMENTI
1 STRUMENTAZIONE DI BORDO
2 FUNZIONI STRUMENTAZIONE
2.1 Velocità istantanea

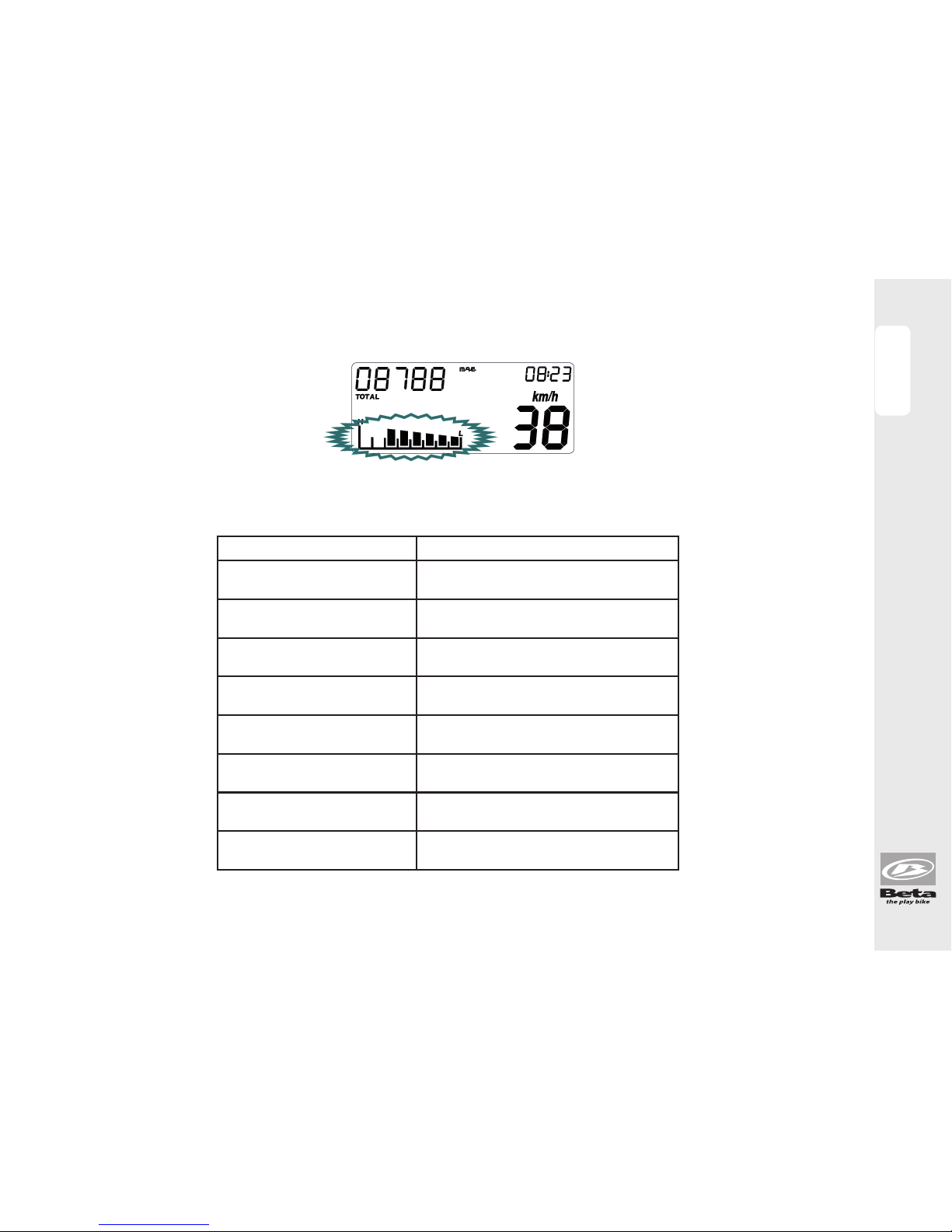

2.2 Distanza totale (TOTAL)
2.3 Distanza parziale (TD)
2.4 Cronometro (LAP)
2.5 Velocità massima (MAX)
2.6 Standby
2.7 Livello carica batteria
2.8 Orologio
2.8.1 Regolazione orologio
3 GESTIONE ALLARMI
3.1 Allarme tensione batteria
4 SPIE DI SEGNALAZIONE E RETROILLUMINAZIONE
4.1 Spia Indicatori di direzione
4.2 Spia Abbaglianti
4.3 Spia Neutral
4.4 Spia Cavalletto
4.5 Retroilluminazione LCD e quadrante
5 MENU' DI SET-UP
5.1 Modifica unità di misura
6 PULSANTE
6.1 Successione delle funzioni rappresentate
7 START-UP (AVVIAMENTO DEL SISTEMA)
8 SLEEP-MODE E WAKE-UP
ODOMETER OPERATING INSTRUCTIONS
Series RR 125 cc Enduro - Motard
CONTENTS
1 ONBOARD INSTRUMENTS
2 INSTRUMENT FUNCTIONS
2.1 Instantaneous speed
2.2 Total distance (TOTAL)
2.3 Partial distance (TD)
2.4 Chronometer (LAP)

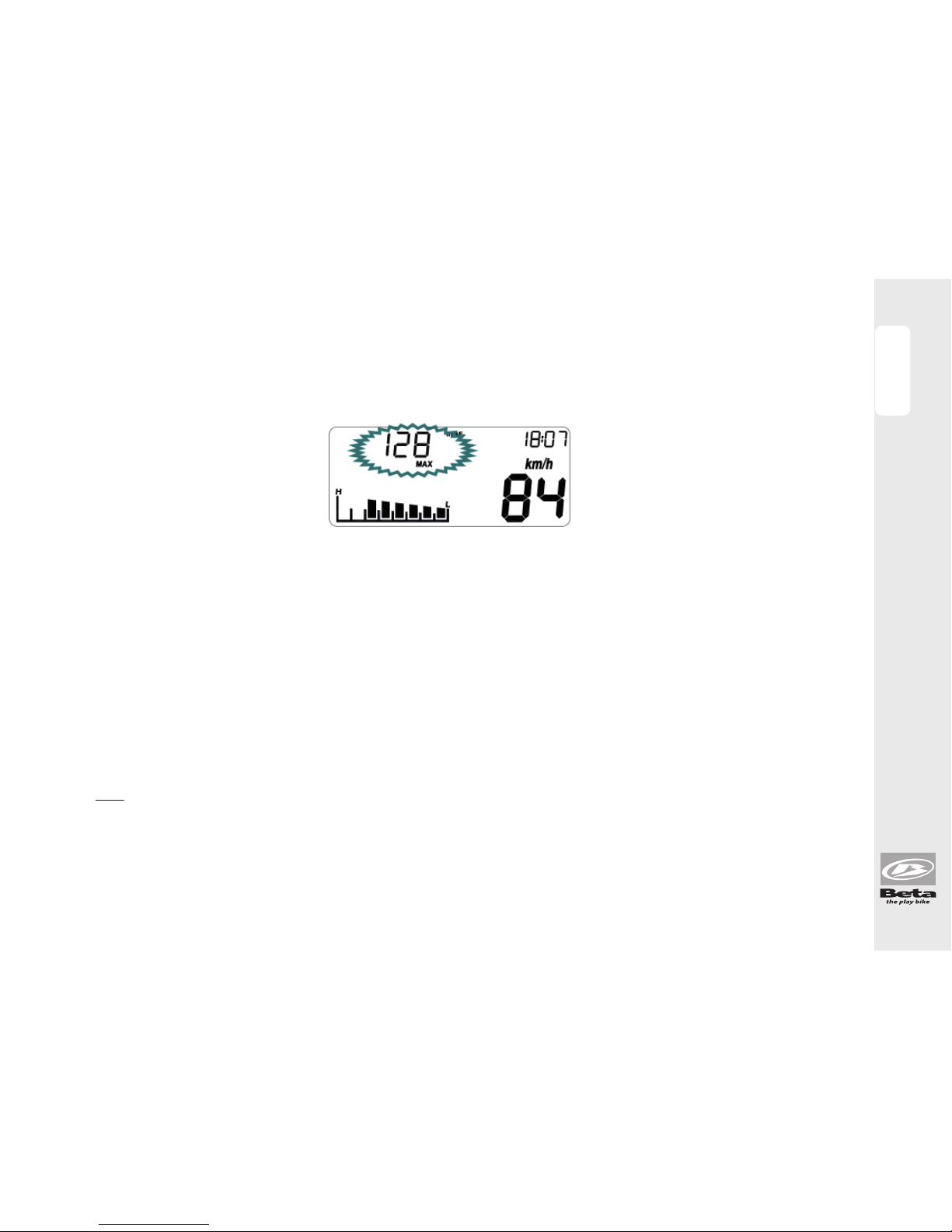

2.5 Maximum speed (MAX)
2.6 Standby
2.7 Battery charge level

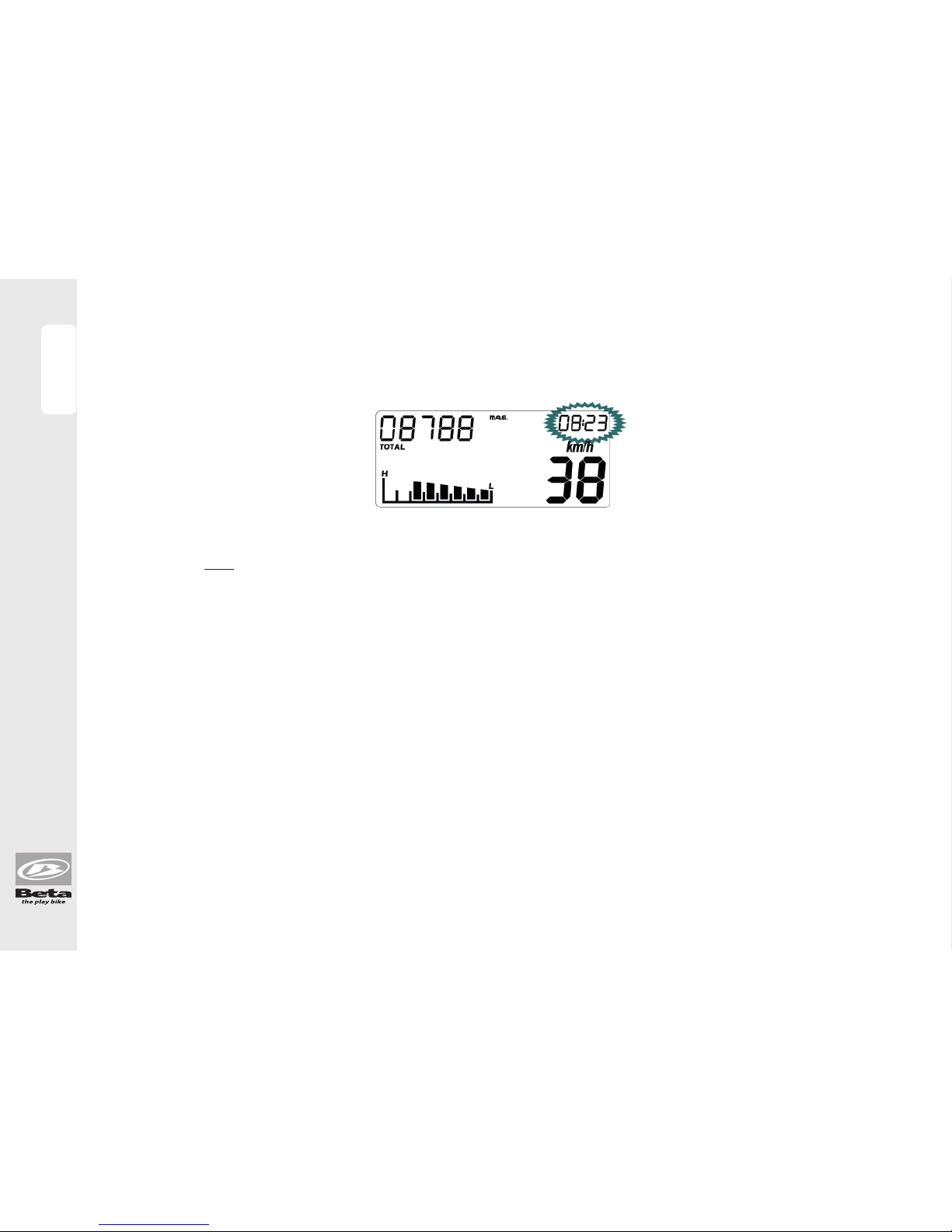

2.8 Clock
2.8.1 Clock adjustment
3 ALARM MANAGEMENT
3.1 Allarme tensione batteria
4 WARNING LIGHTS AND BACKLIGHTING
4.1 Direction indicator lights
4.2 Headlight indicator
4.3 Neutral indicator light
4.4 Side stand indicator light
4.5 LCD and dial backlighting
5 SET-UP MENU

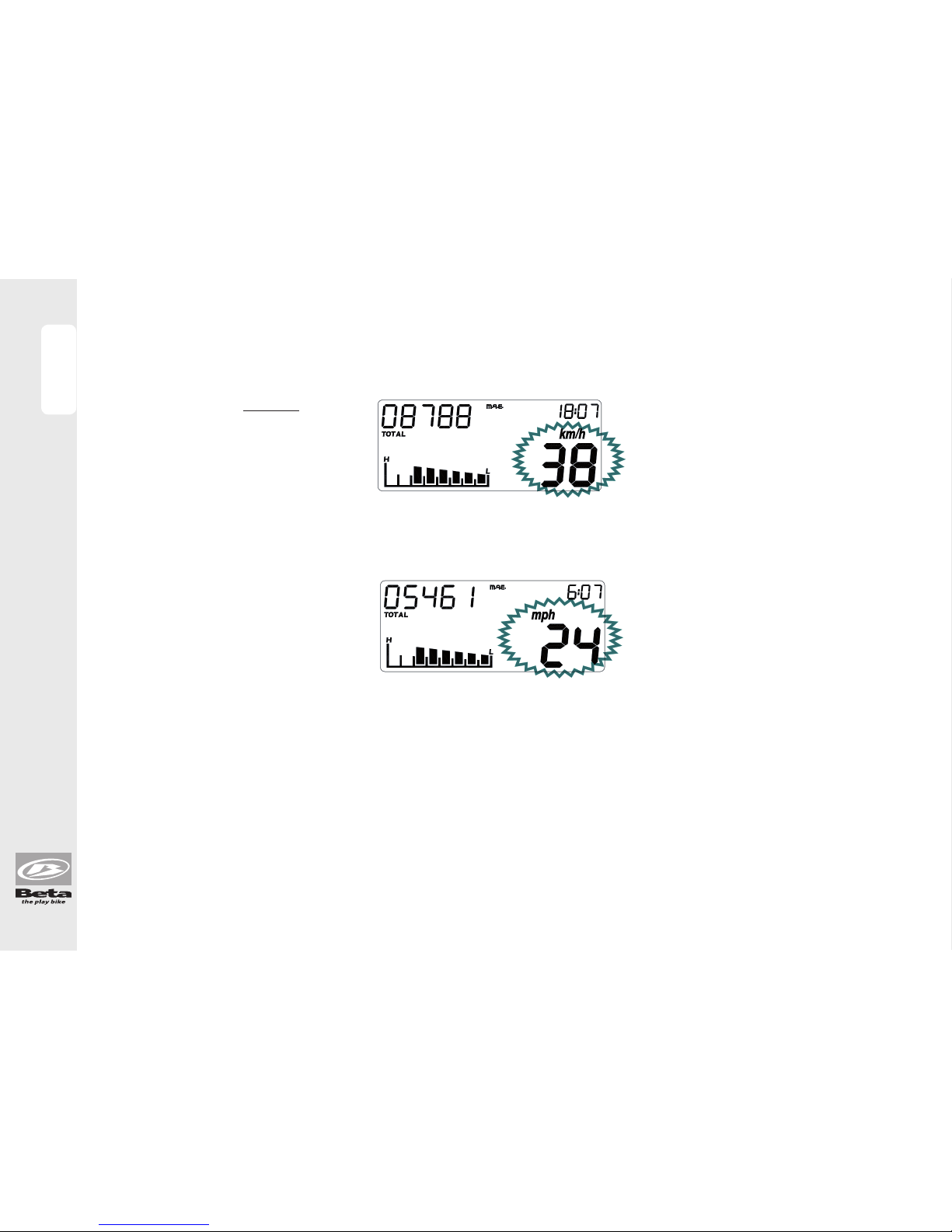

5.1 Change unit of measurement
6 PUSH-BUTTON
6.1 Sequence of functions represented
7 START-UP (SYSTEM START-UP)
8 SLEEP-MODE AND WAKE-UP

10
1
GENERAL INFORMATION
CONOSCENZA DEL VEICOLO

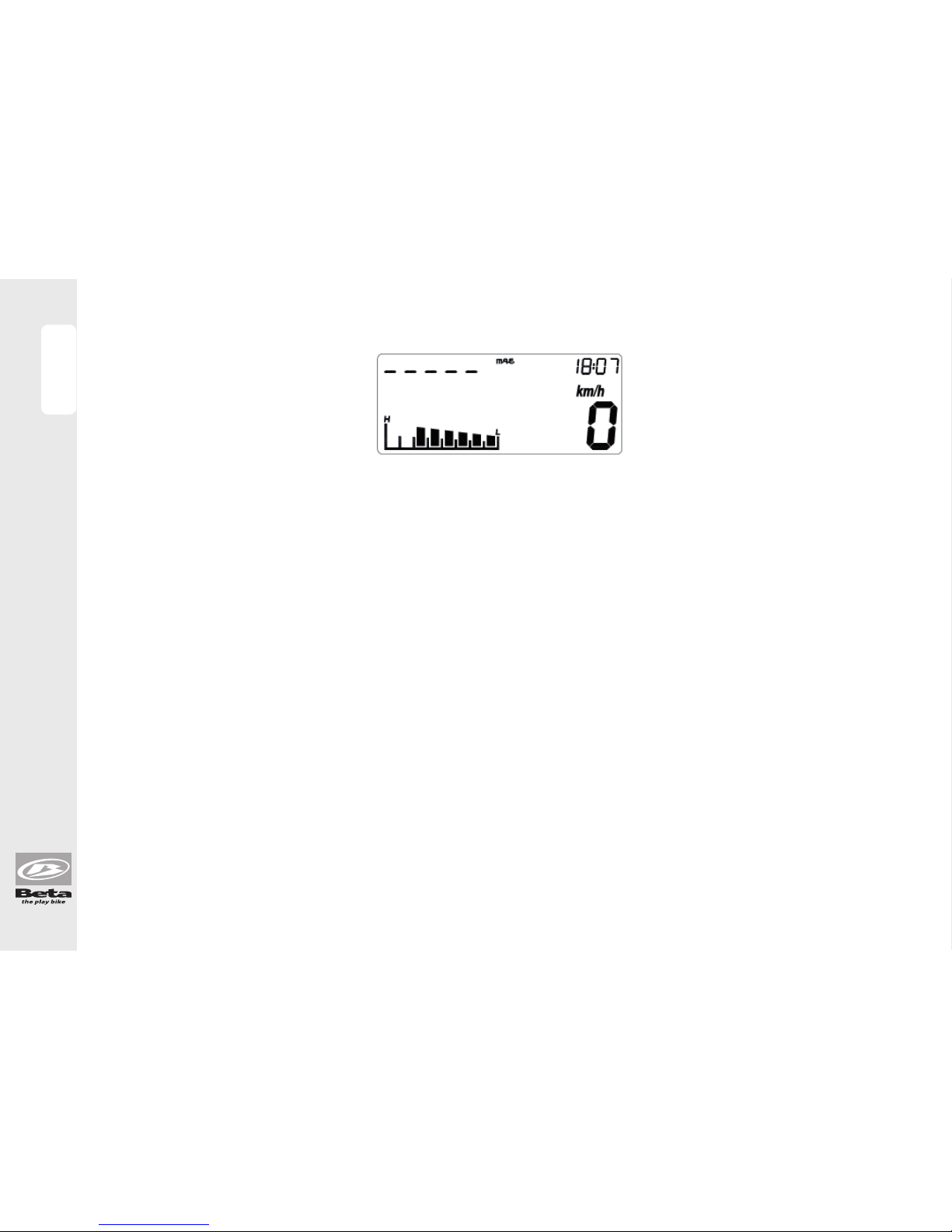

1. STRUMENTAZIONE DI BORDO 1. ONBOARD INSTRUMENTS
2
3
45
7
6
9
1
10
11
12
8
