BGS technic 8417 User manual

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 8417
Motor-Einstellwerkzeug-Satz
für Renault, Volvo, Ford 16V / 20V Benzin
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
SICHERHEITSHINWEISE
•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen
•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•Legen Sie beinhaltende Werkzeuge niemals auf die Fahrzeugbatterie. Gefahr von
Kurzschluss.
•Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors und einen dadurch entstehenden Motorschaden.
•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.
Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur Demontage
und Montage immer der fahrzeugspezifischen Serviceliteratur.
•Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand
drehen und die Steuerzeiten erneut überprüfen.
•Drehen Sie den Motor nur in normale Drehrichtung (im Uhrzeigersinn), soweit nicht anders
angegeben.
•Einstellwerkzeuge für Nocken- und Kurbelwellen niemals als Gegenhalter beim Lösen oder
Festziehen von Verschraubung an Riemenscheiben, Nocken- oder Kurbelwellenrädern
verwenden. Werkzeuge und Motorbauteile können dadurch beschädigt werden. Verwenden
Sie ausschließlich Werkzeuge, die für diesen Zweck geeignet sind.
UMWELTSCHUTZ
Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle Werkzeuge,
Zubehörteile und Verpackungen sind zu sortieren, einer Wertstoffsammelstelle zuzuführen
und umweltgerecht zu entsorgen. Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde
über Recyclingmaßnahmen. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer
umweltgerecht.
WERKZEUGE
1 Kurbelwellen-Arretierdorn
2 Nockenwellenwerkzeug
3 Spannrollenschlüssel

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zum Einstellen und Überprüfen der Motorsteuerzeiten an folgenden
Fahrzeugen:
Modell
Jahr
Motor
Motor Code
Renault
Laguna
1995-2001
2.0 16V
N7Q
Safrane
1996-2001
2.0 16V
700/704/710/711
Safrane
1996-2001
2.5 16V
N7U 700/701
Volvo
850
1996-1997
1.6l DOHC
1.8l DOHC
1.9l DOHC
2.0l DOHC
2.3l DOHC
2.4l DOHC
2.5l DOHC
B4164 S/S2
B4184 S/S2/S3/S9/S10
B4194 T/T2
B4204 S/S2/T/T2/T3/T5
B5202 FS
B5204 FT/T2/T3/T4/T5
B5234 T3/T4/T5/T6/T7/T8/T9
B5244 S/S2/SG/SG2/T3/T4/T5/T7
B5252 FS
B5254 T/T2/T4
C70
1998-2002
S40
1996-2001
V40
1996-2004
S60
2001-2005
S70
1997-2000
S80 1999-2005
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite: www.bgstechnic.com
VERWENDUNG
Kurbelwellen-Arretierdorn (1),
zu verwenden wie:
Renault OEM MOT1340
Ford OEM 303-1182
Volvo OEM 9995451
Nockenwellenwerkzeug (2),
zu verwenden wie:
Renault OEM MOT1337
Ford OEM 303-1178
Volvo OEM 9995452
Spannrollenschlüssel (3),
zu verwenden wie:
Renault OEM MOT1348

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 8417
Engine Timing Tool Set
for Renault, Volvo, Ford 16V / 20V Petrol
ATTENTION
Read the operating instructions and all safety instructions contained therein carefully before using the
product. Use the product correctly, with care and only according to the intended purpose. Non-
compliance of the safety instructions may lead to damage, personal injury and to termination of the
warranty. Keep these instructions in a safe and dry location for future reference. Enclose the
operating instructions when handing over the product to third parties.
SAFETY INFORMATIONS
•Keep children and other persons away from the working area.
•Do not allow children to play with this tool or its packaging.
•Do not use the tool if parts are missing or damaged.
•Use the tool for the intended purpose only.
•Never place the tool on the vehicle battery. There is a risk of a short circuit.
•Be careful when working on running engines. Loose clothing, tools and other objects can be
caught by rotating parts and cause serious injury.
•Be careful when working on hot engines because of the risk of burn injuries!
•If you remove the ignition key before repairing, you can prevent the engine from being started
accidentally and resulting in engine damage.
•This manual serves as a brief guide and does not replace a workshop manual. Always refer to
the vehicle-specific service literature, particularly the technical data such as torque values and
instructions for disassembly/assembly, etc.
•After repair or before starting the engine, turn a minimum of 2 turns by hand and check the
timing again.
•Turn the engine only in the normal direction of rotation (clockwise unless otherwise specified)
•Do not use locking tools for camshaft and crankshaft as a counter-holder, during loosening or
tightening screws on pulley, camshaft or crankshaft. This can damage tools and engine
components. Only use tools that are suitable for this purpose.
ENVIRONMENTAL PROTECTION
Recycle unwanted materials instead of disposing of them as waste. All tools, accessories
and packaging should be sorted, taken to a recycling centre and disposed of in a manner
which is compatible with the environment. Contact your local solid waste authority for
recycling information. Dispose of this product at the end of its working life environmentally.

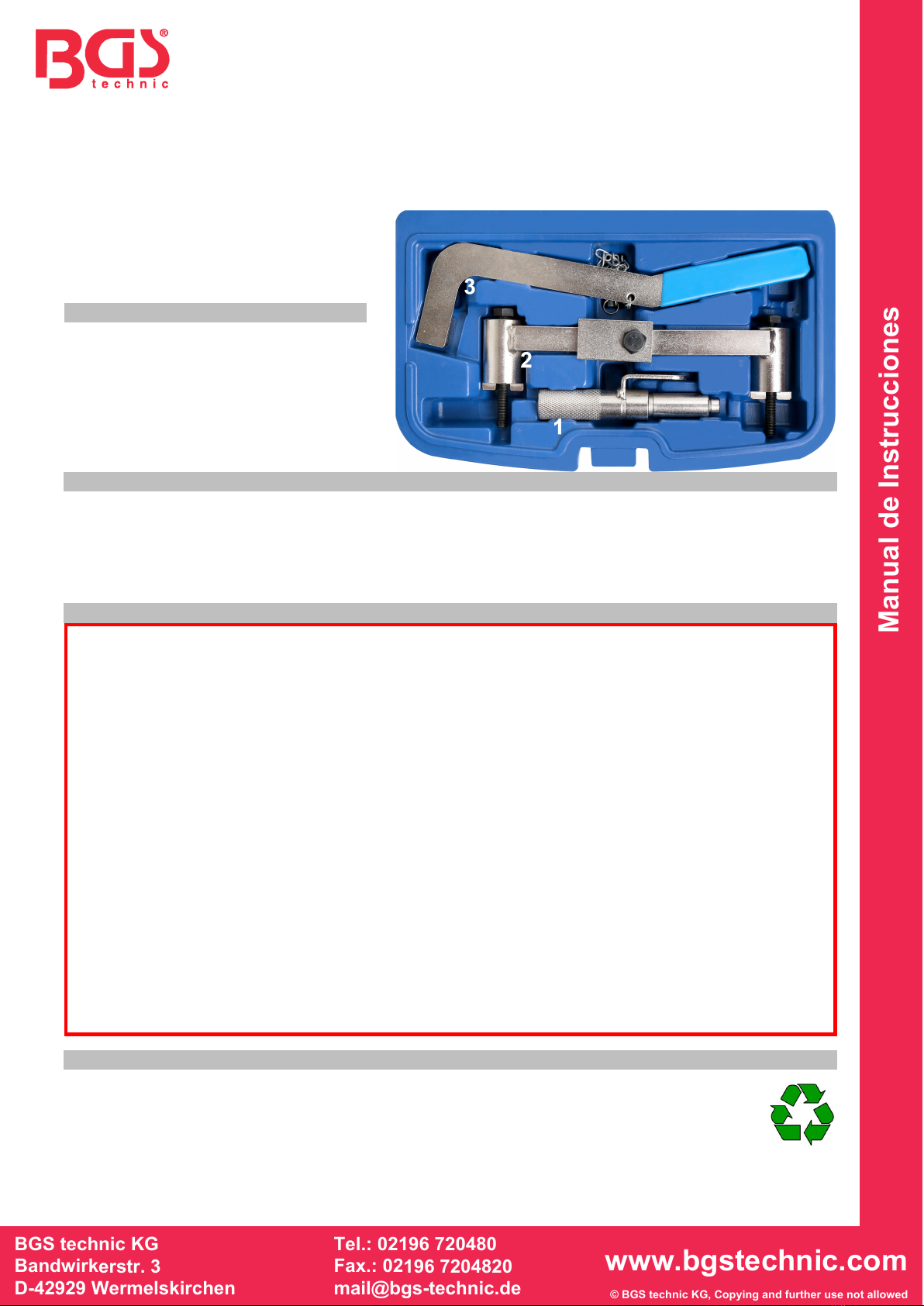

TOOLS
1 Crankshaft locking tool
2 Camshaft tool
3 Idler wrench

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
INTENDED USE
This tool set is used for adjusting and checking the engine timing on following vehicles:
Model
Year
Engine
Engine code
Renault
Laguna
1995-2001
2.0 16V
N7Q
Safrane
1996-2001
2.0 16V
700/704/710/711
Safrane
1996-2001
2.5 16V
N7U 700/701
Volvo
850
1996-1997
1.6l DOHC
1.8l DOHC
1.9l DOHC
2.0l DOHC
2.3l DOHC
2.4l DOHC
2.5l DOHC
B4164 S/S2
B4184 S/S2/S3/S9/S10
B4194 T/T2
B4204 S/S2/T/T2/T3/T5
B5202 FS
B5204 FT/T2/T3/T4/T5
B5234 T3/T4/T5/T6/T7/T8/T9
B5244 S/S2/SG/SG2/T3/T4/T5/T7
B5252 FS
B5254 T/T2/T4
C70
1998-2002
S40
1996-2001
V40
1996-2004
S60
2001-2005
S70
1997-2000
S80 1999-2005
More information regarding this item and a list of suitable engines and models can be found on our
website: www.bgstechnic.com
USE
Crankshaft locking bolt (1),
to be used as:
Renault OEM MOT1340
Ford OEM 303-1182
Volvo OEM 9995451
Camshaft setting tool (2),
to be used as:
Renault OEM MOT1337
Ford OEM 303-1178
Volvo OEM 9995452
Idler wrench (3),
to be used as:
Renault OEM MOT1348

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 8417
Coffret de calage
pour Renault, Volvo, Ford 16V / 20V à essence
ATTENTION
Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.
Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue. Ne
pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des dommages
matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de pouvoir le
consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le transmettez à des
tiers.
CONSIGNES DE SÉCURITÉ
•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de travail.
•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage
•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.
•N’utilisez l’outil qu’aux fins prévues.
•Ne posez jamais les outils de ce jeu sur la batterie du véhicule. Risque de court-circuit.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement. Les
vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en rotation et
provoquer de graves blessures.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque de
brûlures !
•Retirez la clé de contact avant d’entamer la réparation, vous évitez ainsi de démarrer le moteur par
inadvertance et, en conséquence, des dommages du moteur.
•Ces instructions sont fournies à titre d’information brève, elles ne remplacent en aucun cas un
manuel d’atelier. Veuillez utiliser les données techniques, comme les valeurs de couple, instructions
de démontage/montage, etc. contenues dans les documents d’atelier de votre véhicule spécifique.
•Après une réparation ou avant le démarrage du moteur, faites 2 rotations à la main minimum et
revérifiez ensuite les temps de distribution.
•Faites tourner le moteur uniquement dans le sens de rotation normal (sauf indication contraire, le
sens des aiguilles d’une montre)
•N’utilisez jamais les outils de réglage pour arbres à cames et vilebrequins comme dispositif de
retenue lorsque vous desserrez ou serrez les écrous des poulies de courroie, de l’arbre à cames ou
des pignons de vilebrequin. Cela peut endommager les outils et les composants du moteur.
N’utilisez que des outils appropriés pour cet objectif..
PROTECTION DE L’ENVIRONNEMENT
Recyclez les matières indésirables au lieu de les jeter comme déchets. Tous les outils,
accessoires et emballages doivent être triés, envoyés à un point de collecte de recyclage et
éliminés dans le respect de l’environnement. Consultez votre autorité locale de gestion des
déchets à propos des mesures de recyclage à appliquer. Éliminez ce produit de façon
écologique à la fin de sa vie utile.
OUTILS
1 Outil de blocage de vilebrequin
2 Outil d'arbre à cames
3 Clé de poulie de tension

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
UTILISATION PRÉVUE
Cette trousse à outils est utilisée pour régler et vérifier le calage du moteur sur les modèles:
modèle
année
moteur
code moteur
Renault
Laguna
1995-2001
2.0 16V
N7Q
Safrane
1996-2001
2.0 16V
700/704/710/711
Safrane
1996-2001
2.5 16V
N7U 700/701
Volvo
850
1996-1997
1.6l DOHC
1.8l DOHC
1.9l DOHC
2.0l DOHC
2.3l DOHC
2.4l DOHC
2.5l DOHC
B4164 S/S2
B4184 S/S2/S3/S9/S10
B4194 T/T2
B4204 S/S2/T/T2/T3/T5
B5202 FS
B5204 FT/T2/T3/T4/T5
B5234 T3/T4/T5/T6/T7/T8/T9
B5244 S/S2/SG/SG2/T3/T4/T5/T7
B5252 FS
B5254 T/T2/T4
C70
1998-2002
S40
1996-2001
V40
1996-2004
S60
2001-2005
S70
1997-2000
S80 1999-2005
D’autres informations à propos de cet article et une liste des moteurs et modèles pris en charge sont
disponibles à notre site Web : www.bgstechnic.com
UTILISER
Outil de blocage de vilebrequin (1),
à utiliser comme:
Renault OEM MOT1340
Ford OEM 303-1182
Volvo OEM 9995451
Outil d'arbre à cames (2),
à utiliser comme:
Renault OEM MOT1337
Ford OEM 303-1178
Volvo OEM 9995452
Clé de poulie de tension (3),
à utiliser comme:
Renault OEM MOT1348

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 8417
Juego de calado de distribución
para Renault, Volvo, Ford 16V / 20V gasolina
ATENCIÓN
Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar el
producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso previsto. El
incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la anulación de la
garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras consultas. Incluya el manual
de instrucciones si entrega el producto a un tercero.
INDICACIONES DE SEGURIDAD
•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.
•No permita que los niños jueguen con la herramienta o su embalaje
•No utilice la herramienta si faltan piezas o están dañadas.
•Utilice la herramienta solo para el fin previsto.
•Nunca coloque las herramientas contenidas sobre la batería del vehículo. Peligro de cortocircuito.
•Tengan cuidado cuando trabajen en un motor en marcha. La ropa holgada, herramientas y otros
objetos pueden quedar atrapados en las piezas giratorias y causar lesiones graves.
•¡Precaución al trabajar con motores calientes, existe peligro de quemaduras!
•Retire la llave de encendido antes de la reparación, así evitará un arranque accidental del motor y
los daños en el mismo que podrían producirse en consecuencia.
•Este manual pretende ser una información breve y en ningún caso sustituye a un manual de taller.
Por favor, tome la información técnica como los valores de par de apriete, las instrucciones de
desmontaje/montaje siempre de la literatura de servicio específica del vehículo.
•Después de realizar la reparación o antes de arrancar el motor, gire el motor como mínimo 2
vueltas a mano y compruebe de nuevo la sincronización.
•Gire el motor solo en el sentido de giro normal (en el sentido horario, salvo indicación de lo
contrario)
•No utilice nunca las herramientas de ajuste para árboles de levas y cigüeñales como contrasoporte
cuando afloje o apriete los pernos de las poleas de la correa, el árbol de levas o los piñones del
cigüeñal. Esto puede dañar las herramientas y los componentes del motor. Utilice únicamente
herramientas que sean adecuadas para este fin.
PROTECCIÓN AMBIENTAL
Recicle las sustancias no deseadas, en lugar de tirarlas a la basura. Todas las
herramientas, accesorios y embalajes deben clasificarse, llevarse a un punto de recogida
de residuos y desecharse de manera respetuosa con el medio ambiente. Consulte con la
autoridad local de gestión de residuos sobre las posibilidades de reciclaje. Deseche este
producto al final de su vida útil de forma respetuosa con el medio ambiente.
HERRAMIENTA
1 Pasador de bloqueo del cigüeñal
2 Herramienta de árbol de levas
3 Llaves de polea tensora

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
USO PREVISTO
Este juego de herramientas se utiliza para configurar y verificar el control del motor en los siguientes
modelos:
modelo
año
motor
código del motor
Renault
Laguna
1995-2001
2.0 16V
N7Q
Safrane
1996-2001
2.0 16V
700/704/710/711
Safrane
1996-2001
2.5 16V
N7U 700/701
Volvo
850
1996-1997
1.6l DOHC
1.8l DOHC
1.9l DOHC
2.0l DOHC
2.3l DOHC
2.4l DOHC
2.5l DOHC
B4164 S/S2
B4184 S/S2/S3/S9/S10
B4194 T/T2
B4204 S/S2/T/T2/T3/T5
B5202 FS
B5204 FT/T2/T3/T4/T5
B5234 T3/T4/T5/T6/T7/T8/T9
B5244 S/S2/SG/SG2/T3/T4/T5/T7
B5252 FS
B5254 T/T2/T4
C70
1998-2002
S40
1996-2001
V40
1996-2004
S60
2001-2005
S70
1997-2000
S80 1999-2005
Encontrará más información sobre el artículo y una lista de los motores y modelos adecuados en
nuestra página web: www.bgstechnic.com
UTILIZAR
Pasador de bloqueo del cigüeñal (1),
para utilizar como:
Renault OEM MOT1340
Ford OEM 303-1182
Volvo OEM 9995451
Herramienta de árbol de
levas (2),
para utilizar como:
Renault OEM MOT1337
Ford OEM 303-1178
Volvo OEM 9995452
Llaves de polea tensora (3),
para utilizar como:
Renault OEM MOT1348
