BGS technic BGS 9686 User manual

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 9686
Kurbelwellen-Drehwerkzeug für IVECO
WERKZEUG
Kurbelwellen-Drehwerkzeug,
zu verwenden wie OEM 99360321
VERWENDUNGSZWECK
Dieses Werkzeug dient zum Drehen der Kurbelwelle
bei Motor-Einstellungen oder anderen Reparaturen.
Das Werkzeug wird an der Getriebeglocke befestigt
und greift in den Anlasser-Zahnkranz ein.
FAHRZEUGE
Modelle: Euro Cargo, Cargo 150E27R PR, FPR
320E27T, PT Euro Tech, Eurostar
Motoren: 8360.46/F3A/F3B
SICHERHEITSHINWEISE
•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere Gegenstände
können von drehenden Teilen erfasst werden und schwere Verletzungen verursachen.
•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•Trennen Sie die Batterie vor der Reparatur vom Fahrzeug, um einen Kurzschluss zu vermeiden.
•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch, verwenden
Sie immer fahrzeugspezifische Serviceliteratur, dieser entnehmen Sie bitte technische Angaben wie
Drehmomentwerte, Hinweise zur Demontage/Montage, usw.
•Drehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders
angegeben)
•
Benutzen Sie zum Drehen ausschließlich ein Handwerkzeug, niemals einen Schlagschrauber, etc.
Ø 8.5
22
70
125
27
40
105

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 9686
Crankshaft Rotating Tool for IVECO
TOOL
Crankshaft Rotating Tool,
to be used as OEM 99360321
INTENDED USE
This tool is used to rotate the crankshaft when
setting the engine or doing other repairs.
The tool is positioned in the flywheel housing and
engages into sprocket of the flywheel.
VEHICLES
Models: Euro Cargo, Cargo 150E27R PR, FPR
320E27T, PT Euro Tech, Eurostar
Engines: 8360.46/F3A/F3B
SAFETY INFORMATION
•Do not use the tool if parts are missing or damaged.
•Use the tool for the intended purpose only.
•Be careful when working with the engine running. Loose clothing, tools and other objects can be
caught by rotating parts and cause serious injury.
•Keep children and other unauthorized persons away from the work area.
•Disconnect the battery from the vehicle before repair to avoid a short circuit.
•This manual serves as a brief guide and does not replace a workshop manual. Always refer to the
vehicle-specific service literature, particularly the technical data such as torque values and
instructions for disassembly/assembly, etc.
•Turn the engine only in the normal direction of rotation (clockwise unless otherwise specified)
•Only use a hand tool for turning, never an impact wrench, etc.
Ø 8.5
22
70
125
27
40
105

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 9686
Outil de rotation de vilebrequin pour IVECO
OUTIL
Outil de rotation de vilebrequin,
à utiliser comme OEM 99360321
UTILISATION PRÉVUE
Cet outil permet de faire tourner le vilebrequin
pendant les réglages du moteur ou d'autres
réparations. L'outil est fixé à la cloche de la boîte de
vitesses et s'engage dans la couronne de
démarrage.
VÉHICULES
Modèles : Euro Cargo, Cargo 150E27R PR, FPR
320E27T, PT Euro Tech, Eurostar
Moteurs : 8360.46/F3A/F3B
CONSIGNES DE SÉCURITÉ
•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.
•N’utilisez l’outil qu’aux fins prévues.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement. Les
vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en rotation et
provoquer de graves blessures.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque de
brûlures !
•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de travail.
•Débranchez la batterie avant d’entamer la réparation du véhicule pour éviter un court-circuit.
•Ces instructions sont des informations brèves et ne peuvent pas remplacer le manuel de l’atelier.
Consultez toujours les manuels de service spécifiques du véhicule pour des informations techniques
comme la valeur du moment de couple, des instructions de démontage/montage, etc.
•Faites tourner le moteur uniquement dans le sens de rotation normal (sauf indication contraire, le
sens des aiguilles d’une montre)
•N'utilisez que des outils à main pour faire tourner le moteur, jamais une clé à choc ou similaires.
Ø 8,5
22
70
125
27
40
105

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed

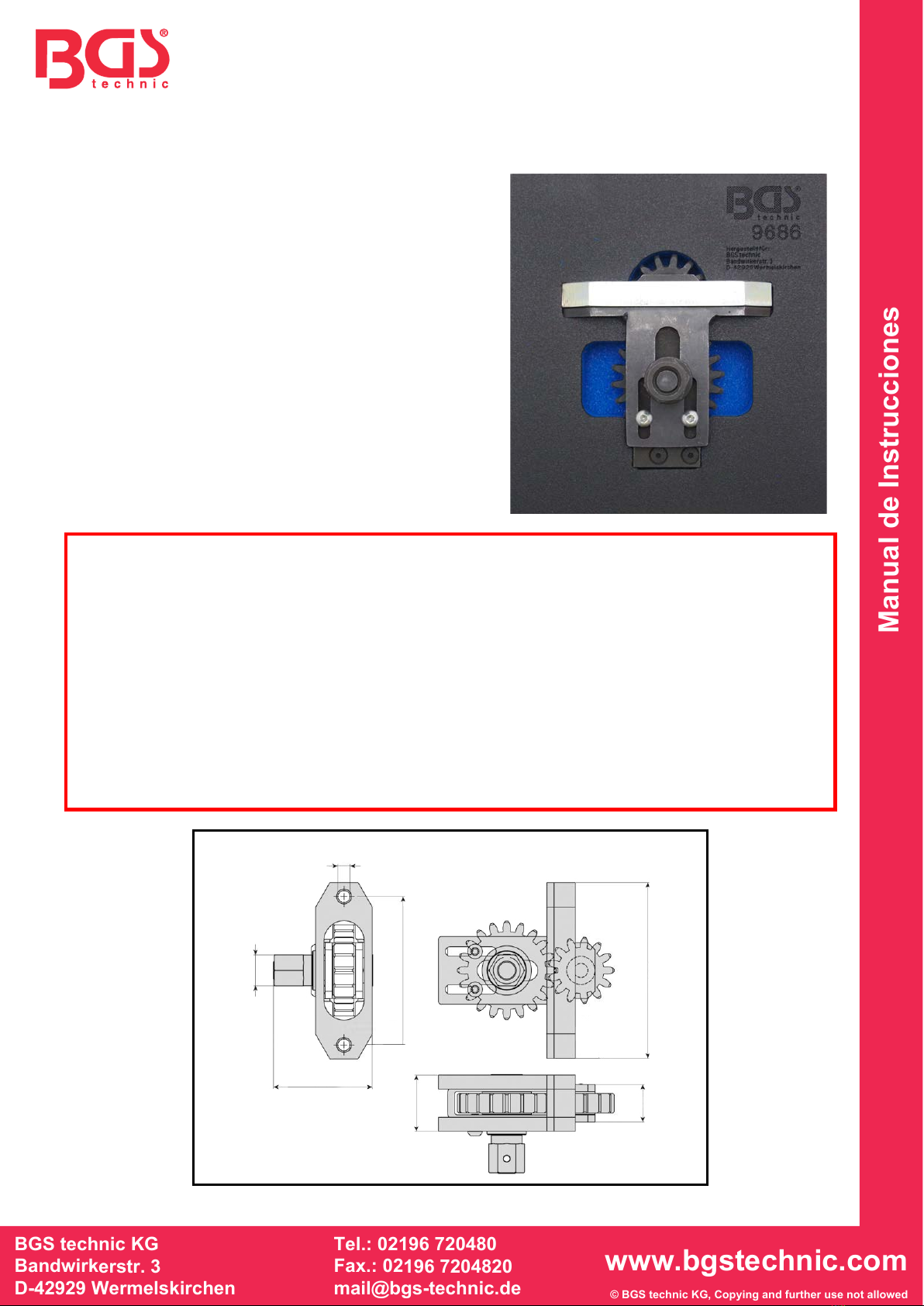

BGS 9686
Herramienta para el giro del cigüeñal para IVECO
HERRAMIENTA
Herramienta para el giro del cigüeñal,
para ser utilizado como OEM 99360321
USO PREVISTO
Esta herramienta sirve para girar el cigüeñal
durante los ajustes del motor u otras reparaciones.
La herramienta está sujetada a la cubierta de la
transmisión y se engrana a la rueda dentada de del
motor de arranque.
VEHÍCULOS
Modelos: Euro Cargo, Cargo 150E27R PR, FPR
320E27T, PT Euro Tech, Eurostar
Motores: 8360.46/F3A/F3B
INDICACIONES DE SEGURIDAD
•No utilice la herramienta si faltan piezas o están dañadas.
•Utilice la herramienta solo para el fin previsto.
•Precaución al trabajar con motores en marcha. La ropa holgada, herramientas y otros objetos
pueden quedar atrapados en las piezas giratorias y causar lesiones graves.
•¡Precaución al trabajar con motores calientes, existe peligro de quemaduras!
•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.
•Desconecte la batería del vehículo antes de repararlo para evitar un cortocircuito.
•Este manual sirve para proporcionar una breve información y no sustituye en modo alguno a un
manual del taller, utilice siempre la documentación de servicio específica del vehículo, que contiene
indicaciones técnicas como los valores de par, las instrucciones de desmontaje/montaje, etc. que
puede consultar.
•Gire el motor solo en el sentido de giro normal (en el sentido horario, salvo indicación de lo
contrario)
•Use únicamente una herramienta manual para girar, nunca un atornillador de impacto, etc.
Ø 8.5
22
70
125
27
40
105
