BH FITNESS Tecnovita VIBROGS YV 20R Operator's manual

1
YV20R
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage- und Gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

2
Fig.1

3
Fig.2
Fig.3 Fig.4

4
Fig.5 Fig.6

5
Español
L e agradecemos la compra de
nuestro producto.
Aunque nos esforzamos en garantizar
la calidad de todos nuestros
productos, pueden producirse errores
u omisiones ocasionales. Si observa
algún defecto o la falta de alguna
pieza, póngase en contacto con el
distribuidor del producto.
Lea el manual en su totalidad antes
de montar y utilizar esta máquina.
INDICACIONES GENERALES.-
Para utilizar aparatos eléctricos, deben
cumplirse ciertas precauciones de
seguridad, incluidas las siguientes:
Desenchufe el aparato de la toma
eléctrica inmediatamente después de
su uso y antes de proceder a su
limpieza.
Lea atentamente las instrucciones de
este manual. Este le da indicaciones
importantes sobre la seguridad, el uso
y el mantenimiento.
1Antes de enchufar la unidad
compruebe si el voltaje de su instalación
coincide con el de la máquina.
El voltaje de su instalación debe ser el
que marca en la etiqueta de
características de máquina y debe
asegurarse de que está conectada a
una salida con la misma configuración
del enchufe. De no ser así, consulte al
distribuidor.
2Esta unidad esta diseñada para uso
en casa solamente.
3No deje nunca sola la unidad cuando
esté conectada. Desenchúfela
después de cada sesión de ejercicio.
4No coloque su unidad cerca de una
superficie que pueda bloquear
cualquier apertura de aire. No coloque
un tapete debajo de su unidad, la
superficie de apoyo debe ser rígida para
evitar la transmisión de vibraciones.
5Los padres y otras personas
responsables de los niños deber de
tener en cuenta la naturaleza curiosa de
éstos y que puede llevarles a
situaciones y conductas que pueden
resultar peligrosas.
Por ésto, siempre deben estar vigilados.
Este aparato no ha de utilizarse en
ningún caso como juguete.
6Conéctela sólo a enchufes con toma
de tierra adecuada. Si no es el
adecuado para su toma de pared,
cámbielo por uno que se adapte a su
base teniendo en cuenta que el cable
esté siempre conectado.
7La plataforma de vibración VibroGS
esta diseñada para soportar el peso de
una persona cuyo peso sea de un
máximo de 150Kg o inferior.
8Mantenga las manos alejadas de
cualquiera de las partes móviles.
9Utilice prendas de vestir y calzado
adecuados. Átese los cordones
correctamente.
10 No es aconsejable mantener su
unidad permanente en un lugar
húmedo debido a que la oxidación
sería inevitable.

6
Precaución: Antes de comenzar
a utilizar este aparato, consulte
a su médico. Esta advertencia
es especialmente importante
para personas con problemas
de salud.
INSTRUCCIONES DE
SEGURIDAD.-
Este producto está equipado con un
cable que tiene un conductor de tierra
y un enchufe con toma de tierra.
Si no funciona correctamente o se ha
averiado, la conexión a tierra proporciona
un recorrido de menor resistencia para la
corriente eléctrica y reduce el riesgo de
descargas eléctricas.
¡PELIGRO!: Una conexión incorrecta
del conductor del equipo a tierra puede
dar como resultado el riesgo de
descargas eléctricas.
No modifique el enchufe que incluye el
aparato; Si no encaja en la toma
eléctrica, solicite a un electricista la
instalación de una toma adecuada.
Este producto debe utilizarse en un
circuito de 220-240 voltios y tiene una
clavija de tierra similar a la que se
muestra en la Fig.A.
Siga estas recomendaciones:
1 No use accesorios no recomendados
por el fabricante.
2 No utilice la máquina con el cable
eléctrico dañado o desgastado.
3 Mantenga el cable eléctrico lejos de
superficies calientes.
4 Nunca utilice la máquina al aire libre.
5 Para desenchufar, ponga el
interruptor en la posición «0» y
entonces desenchufe de la red.
PROTECCIÓN.-
Este modelo esta dotado de una
protección electrónica de parada
automática para una óptima
conservación de los circuitos tanto
electrónicos como eléctricos.
Esta protección se activará (fusible) si
la unidad es sometida a un esfuerzo o
calentamiento anormal.
Si esto ocurriese:
1.- Ponga el interruptor (L) situado en
la carcasa en la posición «0» (OFF)
Fig.B.
2.- Cambie el fusible (C) (7 Amp.).
3.- A continuación ponga el citado
interruptor (L) en la posición «I» (ON) y
la unidad se encontrará preparada de
nuevo para su uso. (Fig. B).
Fig. B
INSTRUCCIONES DE
MONTAJE.-
Saque la unidad de la caja y colóquela
en el suelo como muestra la Fig.1.
Se recomienda la ayuda de una
segunda persona para el montaje.

7

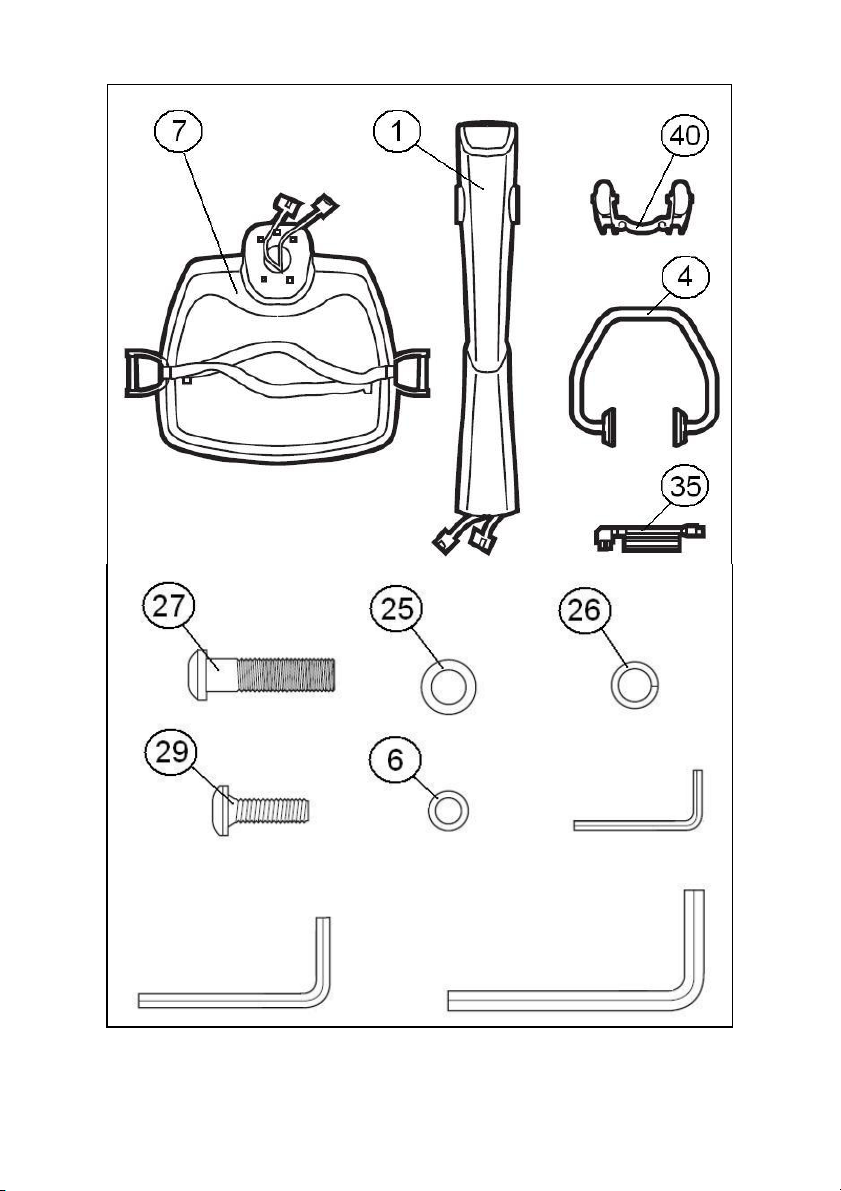

Compruebe que tiene todas las
piezas:
(1) Columna de plataforma; (4)
Manillar; (7) Plataforma; (40) Ruedas
de transporte; (35) Cable de conexión
a la red eléctrica; (27) Tornillo
c/alomada allen de M-10x40; (25)
Arandela plana de M-10; (26)
Arandela de seguridad M-10; (29)
Tornillo c/alomada allen de M-8x25;
(6) Arandela plana de M-8; Llave Allen
4mm; Llave Allen 6mm; Llave Allen
8mm.
Siga cada uno de los pasos de las
instrucciones de este montaje.
Para facilitarle el montaje de esta
plataforma le aconsejamos que se
ayude de una segunda persona y
posicione la plataforma como le indica
la Fig.2, levantada y apoyados los
cuatro tacos por ejemplo, sobre una
mesa.
1 Se necesita un mínimo de dos
personas para este paso. Durante el
montaje de la columna, una persona
sujetará la columna mientras la otra
sigue los pasos de montaje. De este
modo, se evitarán posibles
accidentes.
En primer lugar coja la columna (1) y
acercándola a su punto de montaje
Fig.2, conecte el terminal (A) que sale
de la columna (1) con el terminal (B)
que sale de la plataforma (7).
A continuación conecte el terminal (C)
que sale de la columna (1) con el
terminal (D) que sale de la plataforma
(7). Una vez tenga conectados los
terminales introdúzcalos en el interior
de la columna (1), para su protección
y apoye la columna (1) sobre la
plataforma, haciendo coincidir los
agujeros de amarre.
Coja el soporte con ruedas de
transporte (40) junto con los tornillos
(27) las arandelas de seguridad (26) y
las arandelas planas (25) y
ayudándose de la llave de allen de
8mm atornille fuertemente.
Para el siguiente punto de montaje se
aconseja que ayudándose de otra
persona, coloque la plataforma en el
suelo.
Coja el manillar (4) posiciónelo como
le indica la Fig.3, haciendo coincidir
los agujeros.
Coja los tornillos (29) y las arandelas
planas (6) y ayudándose de la llave de
allen de 6mm atornille fuertemente.
Es posible que en el transporte se
hayan salido de su sujeción las cintas
de manos. Colóquelas como le indica
la Fig.4.
PUESTA EN MARCHA.-
1 Conecte el terminal del cable de
conexión eléctrica (35) al terminal (M)
de la columna Fig.5.
El otro terminal del cable de conexión
eléctrica enchúfelo a la red eléctrica
(220V). Ponga el interruptor (L) en
posición (I) Fig.5.
Nota: Es normal que al comenzar a
girar los motores de vibración se oiga
un pequeño ruido de golpeteo
mecánico al inicio de giro del motor
que se eliminara en el momento que
el motor haya cogido las revoluciones
de trabajo.
Del mismo modo cuando al parar el
motor se encuentre a pocas
revoluciones también se oirá un
pequeño golpeteo, que se elimina en
el momento que el motor haya
parado de girar.

8
MOVIMIENTO Y
ALMACENAJE
La unidad está equipada con ruedas
(40), Fig.6, lo que hace más sencillo su
desplazamiento.
Asegúrese de que el cable eléctrico
está desenchufado de la red eléctrica.
Para evitar peligros, NO mueva la
plataforma sobre suelos que no sean
lisos.
INSPECCIONES Y
MANTENIMIENTO.-
Desconecte la unidad y desenchufe el
cable de la red.
Limpie el polvo de las superficies de la
plataforma especialmente las
barandillas y la consola electrónica con
un paño o una toalla húmeda.
No utilice disolventes.
ATENCION:
Compruebe periódicamente que
todos los elementos de sujeción
estén debidamente apretados y
correctamente conectados.
Revise y apriete todas las partes de
su unidad cada tres meses.
Cuando tenga duda sobre la condición
de cualquier parte de la maquina, no
dude en ponerse en contacto con el
(S.A.T).Servicio de Asistencia Técnica,
llamando al teléfono de atención al
cliente (ver pagina final del presente
manual).
Le recomendamos que reponga las
piezas de desgaste o rotura usando
componentes originales. El uso de
otros componentes o partes podría
producir lesiones o afectar al
rendimiento de la máquina.
EL FABRICANTE SE RESERVA EL
DERECHO A MODIFICAR LAS
ESPECIFICACIONES DE SUS
PRODUCTOS SIN PREVIO AVISO.

9
ESPECIFICACIONES TECNICAS
MODELO VIBROGS YV 20R
POTENCIA 2 MOTORES DE 150W
VOLTAJE 220/240V. 50/60Hz.
FRECUENCIA DE VIBRACION 30; 35; 40; 45Hz.
AMPLITUD DE VIBRACION Baja.- Desplazamiento de onda 1 a 2mm.
Alta.- Desplazamiento de onda 3 a 4mm.
PROGRAMACION 30; 60; 90; 300 Segundos.
TIPO DE VIBRACION TRIPLANA (Tres ejes espaciales)
MATERIAL FIBRA DE VIDRIO.
MEDIDAS Larga.-70; Ancha.-70; Alta.-134 cm.
PESO NETO 68Kg.
PESO MAXIMO DE USUARIO 150Kg.
PROTECCION ELECTRICA Fusible de 7 Amp.
Garantía
El presente certificado de garantía de este producto está garantizado por 2
años de conformidad con lo dispuesto en la Directiva 1999/44/CE, del
Parlamento Europeo y del Consejo de 25 de mayo de 1999, sobre
determinados aspectos de la venta y garantía de los bienes de consumo,
incorporada al derecho español en virtud de la Ley 23/2003, de 10 de julio,
de garantías en la venta de bienes de consumo.
En este sentido, EXERCYCLE, S.L., provista de NIF B-01029032 y con
domicilio en Vitoria, calle Zurrupitieta, 22, garantiza este producto.
Fecha de compra.- Comprado en.-
Comprador.- Sello del distribuidor.-
Por favor conserve la factura como comprobante de compra.
Para cualquier consulta, no dude en ponerse en contacto, llamando al número de
atención al cliente. [phone] [email protected]

10
English
Thank you for purchasing our product.
While we do our best to ensure the
quality of all our products, occasional
errors or omissions may occur. If you
notice a defect or missing parts,
contact the distributor of the product.
Read through the whole manual
before using this machine.
GENERAL INSTRUCTIONS.-
You should always observe certain
safety precautions when using
electrical appliances, including the
following:
Unplug the appliance from the mains
socket immediately after use and
before proceeding to clean it.
Carefully read through the instructions
contained in this manual. It provides
you with important information about
safety, use and maintenance.
1Make sure that the mains supply
voltage is suitable for the machine
before plugging it in. The supply
voltage must be the same as that
stated on the characteristics plate and
the holes in the wall socket outlet must
match the pin configuration for the plug
on the machine. If this is not the case,
please consult your supplier.
2This unit has been designed for
home use only.
3Never leave the unit unattended
when it is plugged in. Unplug it from the
wall socket after each exercise
session.
4Do not place your unit on any surface
that might block a ventilation opening.
Do not place a protective sheet below
your unit, the surface must be rigid to
avoid vibration transmission.
5Parents and/or those responsible for
children must always be aware of their
curious nature and how this can often
lead to hazardous situations and
behaviour which could cause
accidents. This is why they should
always be supervised. Under no
circumstances should this appliance be
used as a toy.
6It must only be plugged in to a
suitably earthed wall socket. If the plug
is not suitable for the wall socket then
change it for one that matches, bearing
in mind that the earth wire must always
be connected.
7The VIBROGS vibration platform is
designed to withstand a user weight of
150Kg or less.
8Keep your hands well away from any
of the moving parts.
9Use suitable clothing and footwear.
Make sure that all laces/cords are tied
correctly. To avoid injury and
unnecessary wear on the belt, make
sure that your footwear is not dirty.
10 It is not advisable to keep your unit
in a damp place for long periods as it
will be prone to rust.
Caution: Consult your doctor
before beginning to use this
appliance. This advice is especially
important for those suffering from
health problems.

11
SAFETY INSTRUCTIONS.-
This product is supplied with a mains
cable that has an earth wire and a plug
with an earth pin. In the event that the
appliance malfunctions then the earth
connection will redirect the electrical
current away from the machine and
reduce the risk of an electrical shock.
DANGER! If the equipment is not
earthed correctly then there is a risk of
electrical shock.
Do not modify the plug supplied with
the equipment, if it does not fit the wall
socket then get an electrician to install
an electrical socket that does.
This product must only be used on a
220-240 volt circuit, with an earthed
socket similar to that shown in Fig.A.
Always observe the following
recommendations:
1 Never use accessories not
recommended by the manufacturer.
2 Do not use the machine if the mains
cable becomes damaged or worn.
3 Keep the mains cable away from hot
surfaces.
4 Do not use the machine outdoors.
5 To unplug the machine, first put the
switch to the “0” position and then
unplug it from the wall socket.
SAFETY BREAKER.-
This model is equipped with an
electronic circuit breaker to protect both
the electronic and electrical circuits.
This safety device (fuse) will be
automatically triggered if the unit is
subjected to abnormal force or heat.
1.- Set switch (L), located on the
casing, to the “0” (OFF) position.
2.- Change the fuse (C) (7 Amp).
3.- Next, set switch (L) to the “I” (ON)
position and the unit will be ready for
use again.
Plug the unit into a wall socket with an
EARTH terminal. Set switch (L) to
Position [1].
ASSEMBLY INSTRUCTIONS.-
Take the unit out of the box and place
it on the floor as shown in Fig.1.
The assistance of a second person
is advisable for the assembly work.
Make sure that all of the pieces are
there:
(1) Platform column; (4) Handlebar;
(7) Platform; (40) Transportation
wheels; (35) Mains cable; (27) Allen
screw M-10x40; (25 ) Flat washer M-
10; (26) Safety washer security M-10;
(29) Allen screw M8x25; (6) Flat
washer M8; Allen key 4mm; Allen key
6mm; Allen key 8mm.
Follow these step-by-step assembly
instructions.
The assistance of a second person is
recommended when assembling this
platform. Position the platform as
shown in Fig.2, lifting and resting the
four feet on a table, for example.
1 At least two people are needed for
this step. When fitting the column, one

12
person should hold the column while
the other one follows the assembly
instructions. This will prevent any
possible accidents.
First take the column (1) and put it into
assembly position, Fig.2, connect
terminal (A), sticking out of the column
(1) with the terminal (B) sticking out of
the platform (7).
Next, connect terminal (C), sticking
out of the column, to terminal (D),
sticking out of the platform (7). Once
all of the terminals have been
connected, push them inside the
column (1) to protect them and fit the
column (1) on the platform, lining up
the bolt holes.
Take the transportation wheel (40)
support along with the safety washers
(26) and the flat washers (25), and
tighten securely using the 8mm Allen
key.
For the next stage of the assembly it is
advisable to place the platform back
on the floor with the help of a second
person.
Take the handlebar (4) as position it
as shown in Fig.3, lining up the holes.
Fit the screws (29) and flat washers
(6) and use the 6mm Allen key to
tighten them securely.
It is possible that the hand straps may
have come loose during shipment. Fit
them back as shown in Fig.4.
START-UP.-
1 Plug the mains cable (35) into the
socket (M) on the column, Fig.5.
The other end of the cable is plugged
into the electric wall socket (220V).
Set switch (L) to position (I), Fig.5.
Note: A mechanical knocking noise is
normal when the vibration motors first
begin to turn, this will stop as soon as
the motors reach working speed.
Similarly, when the motor is switched
off you will also hear this knocking
noise as the motor slows down, but it
will stop as soon as the motor is at a
standstill.
MOVEMENT & STORAGE.
The unit is equipped with wheels (40),
Fig.6, to make it easier to move.
Make sure that the mains cable is
unplugged from the wall socket.
To prevent accidents DO NOT move
the platform across uneven floors.
INSPECTION & MAINTENANCE
Switch the unit off and unplug the
mains cable.
Use a damp cloth or towel to clean the
dust off the platform, especially the
handrails and the electronic console.
Do not use solvents.
ATTENTION:
Periodically check that all of the
fastening elements are duly
tightened and connected correctly.
Check and tighten all the parts on
your unit every three months.
When in doubt about any parts on the
machine, do not hesitate to get in touch
with the Technical Assistance Service
by phoning customer services (see last
page in manual).
We recommend that your use original
spare parts to replace any worn
components. The use of other spare
parts may cause injuries or affect the
performance of the machine.
THE MANUFACTURER KEEPS THE
RIGHT TO MODIFY THE PRODUCT
SPECIFICATIONS WITH NO
PREVIOUS ADVISE .

13
TECHNICAL SPECIFICATIONS
MODEL VIBROGS YV 20R
POWER 2 x 150 W MOTORS
VOLTAGE 220/240V. 50/60Hz.
VIBRATION FREQUENCY 30; 35; 40; 45Hz.
VIBRATION AMPLITUDE Low.- 1 to 2 mm wave displacement.
High.- 3 to 4mm wave displacement.
PROGRAMMING 30, 60, 90, 300 seconds
VIBRATION TYPE TRIAXIAL (Three spatial axes)
MATERIAL FIBREGLASS
DIMENSIONS Length -70; Width -70; Height -134 cm.
NET WEIGHT 68Kg.
USER MAXIMUM WEIGHT: 150Kg.
ELECTRICAL PROTECTION 7 Amp fuse.
Warranty
The warranty certificate guarantees this product for 2 years in accordance
with that stated in Directive 1999/44/EC of the European Parliament and of
the Council 25
th
May, 1999, regarding certain aspects of the sale of consumer
goods and associated guarantees, incorporated into Spanish Law by virtue of
Law 23/2003, 10
th
July; Guarantees on the sale of consumer goods.
To this effect, EXERCYCLE, S.L. VAT nº B-01029032, with business address
c/ Zurrupitieta 22, Vitoria, Spain, guarantees this product.
Date of purchase.- Purchased in.-
Purchaser.- Dealer stamp.-
Please keep the receipt as proof of purchase.
Should you have any queries please do not hesitate to phone our customer service
line: [phone] [email protected]

14
Français
N ous vous remercions d’avoir acheté
ce produit.
Même si nous déployons tous nos
efforts pour garantir la qualité de tous
nos produits, il est possible qu’il se
produise des erreurs ou des
omissions occasionnelles. Si vous
constatez un défaut quelconque ou
qu’il manque une pièce, nous vous
prions de vous adresser à votre
distributeur.
Avant de monter et d’utiliser cette
machine, veuillez lire attentivement
cette notice.
CONSIGNES GÉNÉRALES.-
Pour utiliser des appareils électriques,
il est indispensable de prendre des
précautions de sécurité, dont celles
indiquées ci-après:
Après utilisation et avant tout
nettoyage, débranchez immédiatement
l’appareil de la prise électrique.
Lire cette notice très attentivement. Elle
contient d’importantes informations sur
la sécurité et l’utilisation et la
maintenance.
1Avant de brancher l’appareil, vérifiez si
la tension de votre local correspond bien
à celle de la machine. La tension de
votre local doit être la même que celle
indiquée sur la plaque des
caractéristiques de la machine. Vous
devez également vérifier qu’elle est bien
connectée à une sortie ayant la même
configuration que celle de la fiche. Si ce
n’est pas le cas, renseignez-vous
auprès de votre distributeur.
2Cette machine a été conçue pour
être utilisée uniquement chez soi.
3 Ne pas laisser la machine branchée
sans surveillance. Débranchez-la après
chaque séance d’entraînement.
4Ne pas installer la machine près d’un
endroit où l’un des ouvertures d’air
risque d’être fermée. Ne pas placer un
tapis de protection sous la machine, la
surface doit être rigide pour éviter la
transmission des vibrations.
5 Les parents ou personnes à qui des
enfants ont été confiés doivent tenir
compte de leur soif de curiosité qui peut
les conduire à avoir des conduites
risquant de se traduire par des
situations dangereuses. C’est pourquoi,
les enfants doivent être particulièrement
bien surveillés. Cet appareil ne doit en
aucun cas être utilisé comme un jouet.
6 La machine ne doit être branchée
qu’à des prises disposant d’une mise à
la terre. Si la fiche n’est pas adaptée à
la prise du mur, remplacez-la par une
autre qui s’adaptera bien à la base en
tenant compte du fait que le câble sera
toujours connecté.
7La plate-forme de vibration VibroGS
a été conçue pour supporter un poids
de 150kg maximum ou moins.
8Tenir les mains à l’écart des
éléments mobiles.
9L’utilisateur de la machine doit porter
des vêtements et des chaussures
appropriés. Nouez bien vos lacets de
chaussures.
10 Il est déconseillé de tenir en
permanence la machine dans un
endroit humide car l’oxydation serait
alors inévitable.

15
Précaution: Consultez votre
médecin avant d’entreprendre
des exercices sur cet appareil.
Cette remarque s’adresse plus
particulièrement aux personnes
qui ont des problèmes de santé.
CONSIGNES DE SÉCURITÉ.-
Cet appareil est équipé d’un câble muni
d’un conducteur de terre et d’une prise
avec mise à la terre.
Si elle ne fonctionne pas correctement
ou si elle est endommagée, la connexion
à la terre fournit un parcours moins
résistant pour le courant électrique et
pour réduire le risque de décharges
électriques.
DANGER! Une mauvaise connexion
du conducteur du matériel de mise à la
terre peut se traduire par un risque de
décharges électriques.
Face à un doute quelconque,
renseignez-vous auprès d’un
électricien ou d’un technicien spécialisé
pour être sûr que la connexion à la
terre est correcte. Ne pas modifier la
fiche de l’appareil, si elle n’entre pas
dans la prise électrique, demandez à
un électricien d’installer une prise
appropriée.
Cet appareil doit être utilisé sur une
ligne de 220-240 volts, la fiche à la
terre est semblable à celle indiquée
dans la Fig.A.
L’utilisation de tout appareil électrique
implique le respect des
recommandations suivantes:
1 Ne pas utiliser d’accessoires autres
que ceux recommandés par le
fabricant.
2 Ne pas utiliser la machine si le câble
électrique est endommagé ou usé.
3 Tenir le câble électrique à l’écart des
surfaces chaudes.
4 Ne pas utiliser la machine en plein
air.
5 Pour débrancher la machine, placez
l’interrupteur sur la position “0” et
débranchez-la ensuite.
PROTECTION.-
Ce modèle est doté d’une protection
électronique d’arrêt automatique pour
la bonne conservation des circuits
électroniques et électriques.
Cette protection (fusible) s’active si
l’appareil est soumis à un effort ou à
une surchauffe.
Auquel cas, il faudra:
1.- Placer l’interrupteur (L) qui se
trouve sur la carcasse, sur la position
“0” (OFF) Fig.B.
2.- Remplacez le fusible (C) (7 Amp.).
3.- Placer cet interrupteur sur la position
“I” (ON) et l’appareil pourra à nouveau
être utilisé.
Connectez l’unité à une prise pourvue
d’une mise à la TERRE. Placez
l’interrupteur (L) sur la position [1].
Fig.B

16
MONTAGE.-
Déballez la machine et posez-la au sol
comme indiqué dans la Fig.1.
Pour effectuer le montage, il est
conseillé de se faire aider par une
autre personne.
Vérifiez qu’il ne manque aucune
pièce:
(1) Colonne de la plate-forme; (4)
Guidon; (7) Plate-forme; (40)
Roulettes de transport; (35) Cordon de
branchement au courant; (27) Vis à
tête fraisée Allen de M-10x40; (25)
Rondelle plate de M-10; (26) Rondelle
de sécurité M-10; (29) Vis à tête
fraisée Allen de M-8x25; (6) Rondelle
plate de M-8; Clé Allen 4mm; Clé
Allen 6mm; Clé Allen 8mm.
Faire comme indiqué dans chacun
des points ci-après:
Pour monter plus facilement cette
plate-forme nous vous conseillons de
vous faire aider par une personne et
de placer la plate-forme comme
indiquée dans la Fig.2 levée et avec
les quatre taquets appuyés sur une
table par exemple.
1 Cette opération doit être réalisée par
au moins deux personnes. Pour
monter la colonne, une personne doit
la retenir tandis qu’une autre
effectuera les opérations de montage
afin d’éviter tout éventuel accident.
Prendre d’abord la colonne (1) et en
l’approchant au point de montage
Fig.2, connectez le connecteur (A) qui
dépasse de la colonne (1) au
connecteur (B) qui dépasse de la
plate-forme (7).
Ensuite, connectez le connecteur (C)
qui dépasse de la colonne (1) à celui
(D) qui dépasse de la plate-forme
(7) Quand les connecteurs seront
connectés, les introduire à l’intérieur
de la colonne (1) pour qu’ils soient
protégés, ensuite appuyez la colonne
(1) sur la plate-forme en faisant
concorder les trous de fixation.
Prendre le support sur lequel se
trouvent les roulettes de transport (40)
avec les vis (27), les rondelles de
sécurité (26) et les rondelles plates
(25) et visser solidement à l’aide d’une
clé Allen de 8mm.
Pour la suivante opération de
montage, il est conseillé de se faire
aider par une autre personne: posez
la plate-forme sur le sol.
Prendre le guidon (4) et placez-le
comme indiqué sur la Fig.3 en faisant
concorder les trous.
Prendre les vis (29) et les rondelles
plates (6) et visser solidement avec
une clé Allen de 6mm.
Pendant le transport, il est possible
que les bandes des mains se soient
détachées. Replacez-les comme
indiqué dans la Fig.4.
MISE EN MARCHE.-
1 Connectez le connecteur du cordon
de branchement électrique (35) au
connecteur (M) de la colonne Fig.5.
Branchez l’autre connecteur du
cordon de branchement au courant
électrique (220V). Placez l’interrupteur
(L) sur la position (1). Fig.5.
Note: Quand les moteurs de vibration
commencent à tourner, il est normal
d’entendre un petit bruit de claquement
mécanique au début de la rotation du
moteur qui disparaît dès que le moteur
tournera à la vitesse de travail.

17
De même, si le moteur s’arrête alors
qu’il tourne très lentement, il se
produira un petit bruit de claquement
qui disparaîtra dès que le moteur ne
tournera plus.
DÉPLACEMENT ET
RANGEMENT
Cet appareil dispose de roulettes (40),
Fig.6, le déplacer facilement.
Vérifiez si le cordon électrique est bien
débranché du courant.
Pour éviter les risques, NE PAS
déplacer la plate-forme sur des sols
non lisses.
INSPECTIONS ET ENTRETIEN
Déconnectez l’appareil et débranchez
le cordon de branchement de la ligne
de courant.
Dépoussiérez avec un chiffon ou avec
une serviette humide les surfaces de la
plate-forme en insistant sur les mains
courantes et sur la console
électronique.
Ne pas utiliser de solvants.
ATTENTION:
Vérifiez régulièrement si tous les
éléments de fixation sont bien fixés
et parfaitement connectés.
Vérifiez et resserrez tous les
éléments de l’appareil tous les trois
mois.
En cas de doute sur le bon état de
l’une quelconque partie de la machine,
l’hésitez pas à appeler le Service
d’Assistance Technique (SAT) au
numéro de téléphone d’Assistance
Clientèle qui Fig. à la dernière page de
cette notice.
Les pièces usées et les pièces
endommagées ne doivent être
remplacées que par des pièces
d’origine. L’utilisation d’éléments autres
que ceux d’origine peut provoquer des
blessures à l’utilisateur ou entraver le
rendement de la machine.
LE FABRICANT SE RÉSERVE
LEDROIT DE MODIFIER LES
CARACTÉRISTIQUES DE SES
PRODUITS SANS PRÉAVIS.

18
SPÉCIFICATIONS TECHNIQUES
MODÈLE VIBROGS YV 20R
PUISSANCE 2 MOTEURS DE 150W
TENSION 220/240V. 50/60Hz.
FRÉQUENCE DE VIBRATION 30; 35; 40; 45Hz.
AMPLITUDE DE VIBRATION Basse.- Déplacement de l’onde: 1 à 2 mm.
Élevée.- Déplacement de l’onde: 1 à 4mm.
PROGRAMMATION 30, 60, 90 ou 300 secondes.
TYPE DE VIBRATION TRIPLANE (trois axes spatiaux)
MATÉRIAU FIBRE DE VERRE.
ENCOMBREMENT Longueur: 70; Largeur: 70; Hauteur: 134cm.
POIDS NET 68kg.
POIDS MAXIMUM DE
L’UTILISATEUR 150kg.
PROTECTION ÉLECTRIQUE Fusible de 7 Amp.
Garantie
Ce produit est garanti 2 ans conformément aux dispositions de la Directive
1999/44/CE du Parlement Européen et du Conseil du 25 mai 1999 relative
aux aspects concrets de la vente et de la garantie des biens de
consommation et incluse dans le Droit espagnol en vertu de la Loi 23/2003,
du 10 juillet relative aux garanties dans la vente des biens de consommation.
En ce sens, EXERCYCLE, S.L., titulaire du NIF B-01029032 et dont le siège
social est à Vitoria, calle Zurrupitieta, 22, garantit ce produit.
Date d’achat.- Acheté chez:
Acheteur.- Cachet du distributeur.-
Veuillez conserver la facture à titre de justificatif d’achat.
Pour toute informations complémentaires, n’hésitez pas à nous appeler au n°de
téléphone du Service Clientèle:
[phone] [e-mail]

19
Deutsch
W ir danken Ihnen für den Kauf
unseres Produktes.
Obwohl wir selbstverständlich alles
tun, um die Qualität unserer Produkte
sicherzustellen, können vereinzelt
Fehler oder Irrtümer auftreten. Sollten
Sie einen Defekt oder das Fehlen
eines Elementes feststellen, wenden
Sie sich bitte an den Vertriebshändler
des Produktes. Bevor Sie das Gerät
montieren und benutzen, lesen Sie
bitte das vollständige Handbuch.
ALLGEMEINE HINWEISE.-
Bei der Benutzung elektrischer Geräte
sind gewisse Sicherheitsmaßnahmen zu
beachten. Dazu gehören Folgende.
Unterbrechen Sie den elektrischen
Netzkontakt, sobald Sie das Gerät
nicht mehr benutzen und bevor Sie es
reinigen.
Lesen Sie die Anleitungen dieses
Handbuchs aufmerksam. Hier finden
Sie wichtige Hinweise zu Sicherheit,
Benutzung und Wartung.
1Bevor Sie das Gerät ans Netz
schließen, prüfen Sie, ob die
Netzspannung mit den Angaben auf
dem Typenschild Ihres Geräts
übereinstimmt. Achten Sie darauf, dass
der Ausgang die gleiche Stecker-
konfiguration hat. Sollte dem nicht so
sein, wenden Sie sich bitte an Ihren
Vertriebshändler.
2Dieses Gerät ist nur für den
häuslichen Gebrauch ausgelegt.
3Lassen Sie das Gerät nie
unbeaufsichtigt, solange es in Betrieb
ist. Unterbrechen Sie den
Netzanschluss nach jedem Training.
4Stellen Sie das Gerät nicht in die
Nähe einer Fläche, die eine der
Luftöffnungen blockieren könnte.
5Eltern und Aufsichtspersonen sollten
die natürliche Neugier von Kindern
berücksichtigen, die diese zu
gefährlichen Verhaltensweisen
veranlassen kann. Deshalb müssen sie
stets beaufsichtigt werden. Dieses
Gerät darf unter keinen Umständen als
Spielzeug benutzt werden.
6Schließen Sie das Gerät nur an eine
Steckdose mit geeigneter Erdung.
Wenn das Kabel nicht für Ihre
Steckdose geeignet ist, tauschen Sie es
gegen ein anderes aus, das zu Ihrer
Steckdose passt. Beachten Sie dabei,
dass das Kabel immer angeschlossen
ist.
7Die Vibrationsfläche VibroGS ist für
ein Körpergewicht bis zu maximal
150kg ausgelegt.
8Kommen Sie mit den Händen nicht
mit beweglichen Teilen in Berührung.
9Benutzen Sie geeignete Kleidung
und Schuhwerk. Binden Sie Ihre
Schuhe korrekt zu.
10 Es ist nicht ratsam, das Gerät
ständig an einem feuchten Ort
aufzustellen, da dies unweigerlich zu
Rostbildungen führt.

20
Achtung: Bevor Sie das Gerät
benutzen, konsultieren Sie bitte
Ihren Arzt. Dieser Hinweis ist
besonders wichtig für Personen
gesundheitliche Probleme haben.
SICHERHEITSHINWEISE.-
Dieses Gerät verfügt über ein Kabel mit
Erdleiter und einen Stecker mit
Erdungsanschluss. Wenn es nicht
richtig funktioniert oder es zu einer
Störung kommt, bietet der Erdleiter
dem elektrischen Strom geringeren
Widerstand und verringert das Risiko
elektrischer Entladungen.
GEFAHR! Ein unsachgemäßer
Anschluss des Erdleiters des Geräts
kann elektrische Schläge zur Folge
haben. Im Zweifelsfalle wenden Sie
sich bitte an einen Elektriker oder
Fachpersonal, um sicherzugehen, dass
der Erdungsanschluss korrekt ist.
Nehmen Sie keine Veränderungen an
dem Stecker des Geräts vor. Wenn
dieser nicht in die Steckdose passt,
lassen Sie bitte von einem Elektriker
eine geeignete Steckdose installieren.
Dieses Produkt benötigt einen
Stromkreislauf mit 220-240 Volt und
hat einen Erdungsstecker, der dem auf
Abbildung A entspricht.
Bei der Benutzung elektrischer Geräte
sind stets folgende Empfehlungen zu
beachten:
1 Benutzen Sie nur Zubehör, das vom
Hersteller empfohlen ist.
2 Benutzen Sie das Gerät nicht, wenn
das Netzkabel beschädigt oder
verschlissen ist.
3 Halten Sie das Kabel von heißen
Flächen fern.
4 Benutzen Sie das Gerät nicht im
Freien.
5 Beim Ausschalten stellen Sie den
Schalter auf Position “0” und
unterbrechen Sie dann den
Netzanschluss.
SICHERUNGEN.-
Dieses Modell verfügt über eine
elektronische Schutzvorrichtung, die
das Gerät automatisch anhält, um den
optimalen Zustand der elektronischen
und elektrischen Kreisläufe zu
garantieren.
Diese Sicherungsvorrichtung
(Sicherung) wird ausgelöst, wenn das
Gerät einer ungewöhnlichen Belastung
oder einer Überhitzung ausgesetzt ist.
Wenn ein solcher Fall auftritt,
1.- Stellen Sie den Schalter (L) am
Gehäuse auf Position “0” (OFF) Fig.B.
2.- Tauschen Sie die Sicherung aus (C)
(7 Amp.).
3.- Stellen Sie dann den genannten
Schalter auf Position “I” (ON) und das
Gerät kann wieder genutzt werden.
Schließen Sie das Gerät an einen
GEERDETEN Stecker. Schalten Sie
den Schalter (L) auf Position [1].
Fig.B
