BH FITNESS BT7050 User manual

1
BT7050
UNIDAD ELECTRÓNICA
ELECTRONIC MONITOR

2
Fig.1 Fig.2
Fig.3

3
Español

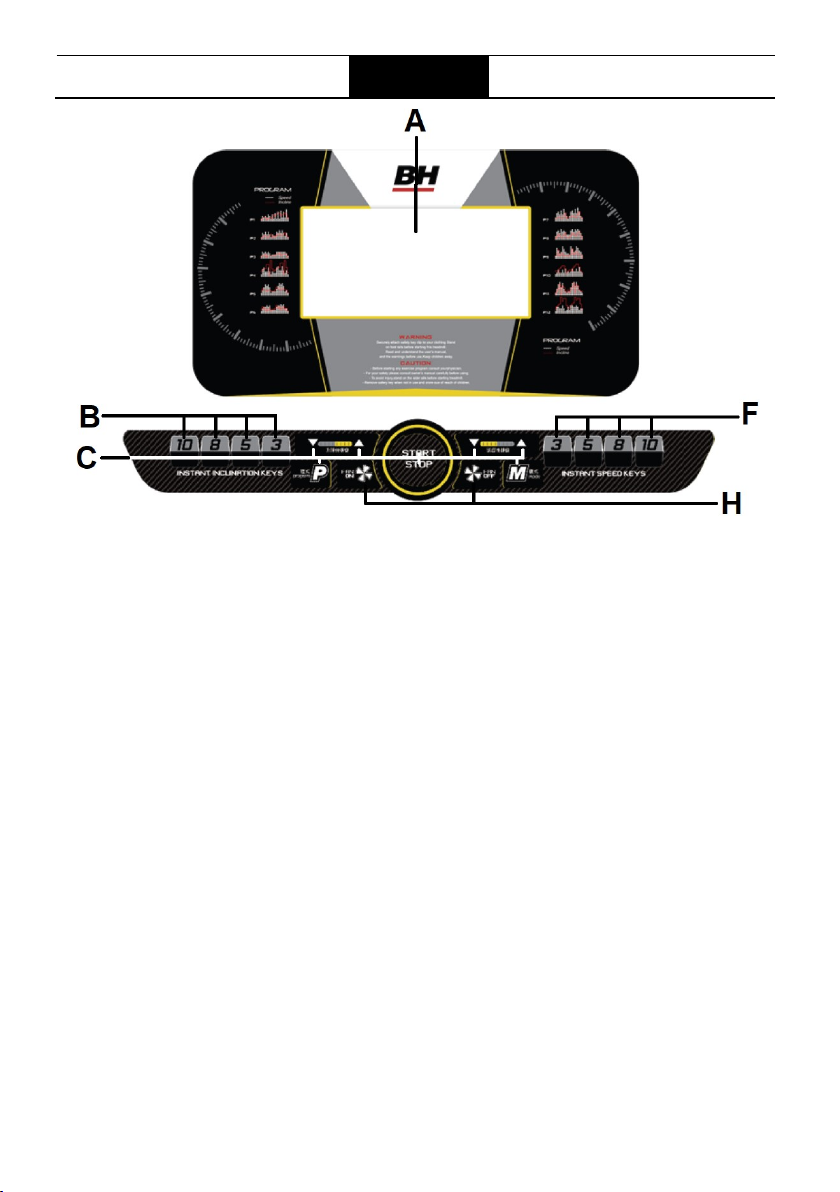

ELEMENTOS DEL MONITOR.-
A: En este display se muestran
simultáneamente Inclinación; Tiempo;
Programas; Velocidad; Distancia;
Pulso y Calorías.
B: Pulsadores o teclas de acceso
rápido a inclinación (3 – 5 – 8 - 10).
C: Este electrónico (Monitor) dispone
de 9 pulsadores o teclas: PROGRAM;
MODE; INCLINACIÓN (↨); START/
STOP; VELOCIDAD Km/h (↨); FAN
ON; FAN OFF.
F: Pulsadores o teclas de acceso
rápido a la velocidad (3 – 5 – 8 -
10Km/h).
H: Tecla FAN ON/OFF.
PUESTA EN MARCHA.-

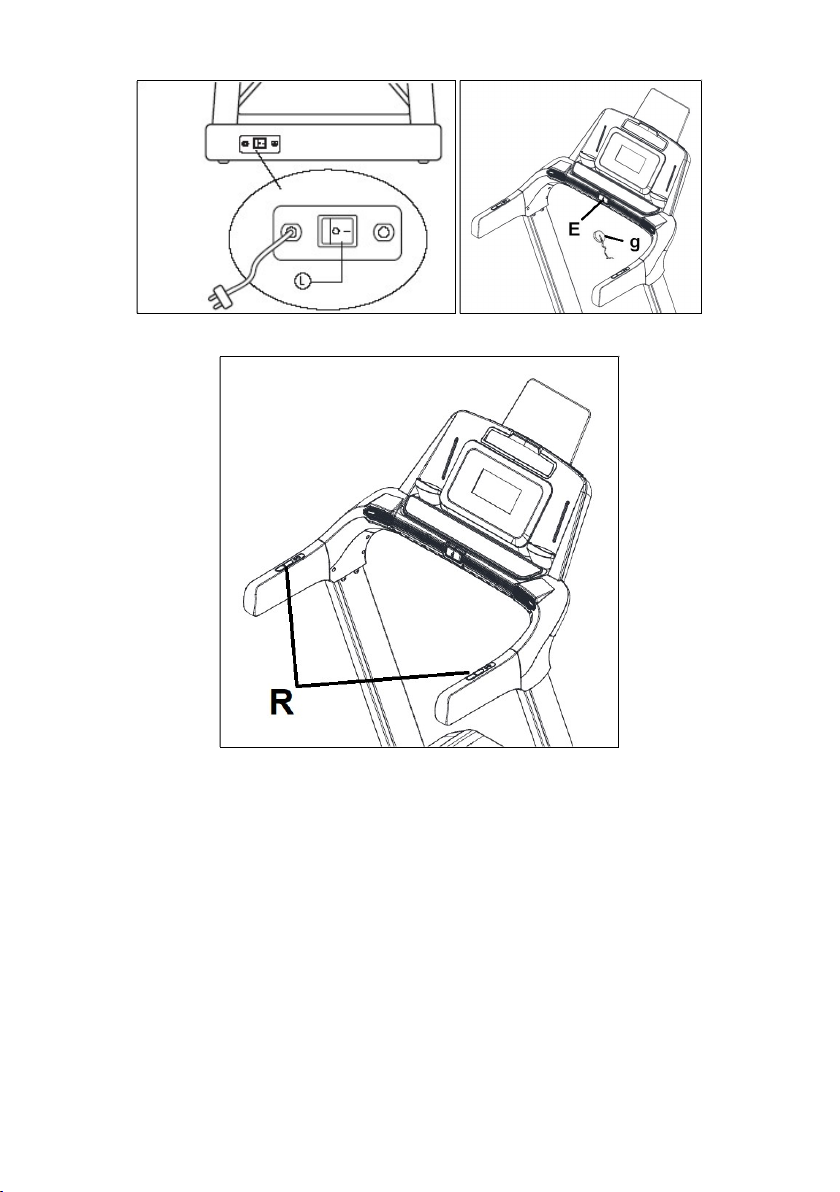

Conecte la unidad a un enchufe
provisto de terminal TIERRA ponga el
interruptor (L) en posición (1). Fig.1.
La llave de seguridad (g) deberá estar
colocada en su alojamiento (E) Fig.2.
En caso contrario la máquina no se
pondrá en marcha.
INSTRUCCIONES DE
FUNCIONAMIENTO.-
MODO MANUAL.
Este monitor dispone del programa
(MANUAL).
Dentro del programa MANUAL se
puede programar el Tiempo de
duración del ejercicio entre (5 y 99
Minutos), o la distancia entre (0,5 y
99,9) o las calorías entre (10 y 999).
Pulsando la tecla START/STOP, y la
máquina se pondrá en marcha,
transcurridos 3 segundos, indicados en
forma descendente en el display de
tiempo (A), con una velocidad de 1.0
Km/h.
Estando en el modo manual usted
puede aumentar o disminuir la

4
velocidad pulsando las teclas SPEED
(↨) entre los valores de 1.0–18 Km/h.
Pulsando la tecla START/STOP o
quitando la LLAVE DE SEGURIDAD
la máquina se parará.
MODO PROGRAMAS.-
Este monitor dispone de 17 programas
(MANUAL; P01; P02; P03; P04; P05;
P06; P07; P08; P09; P10; P11; P12;
U01; U02; U03; BODY-FAT).
Dentro de los programas del P01 al
P12 se puede programar el Tiempo de
duración del ejercicio entre (5 y 99
Minutos).

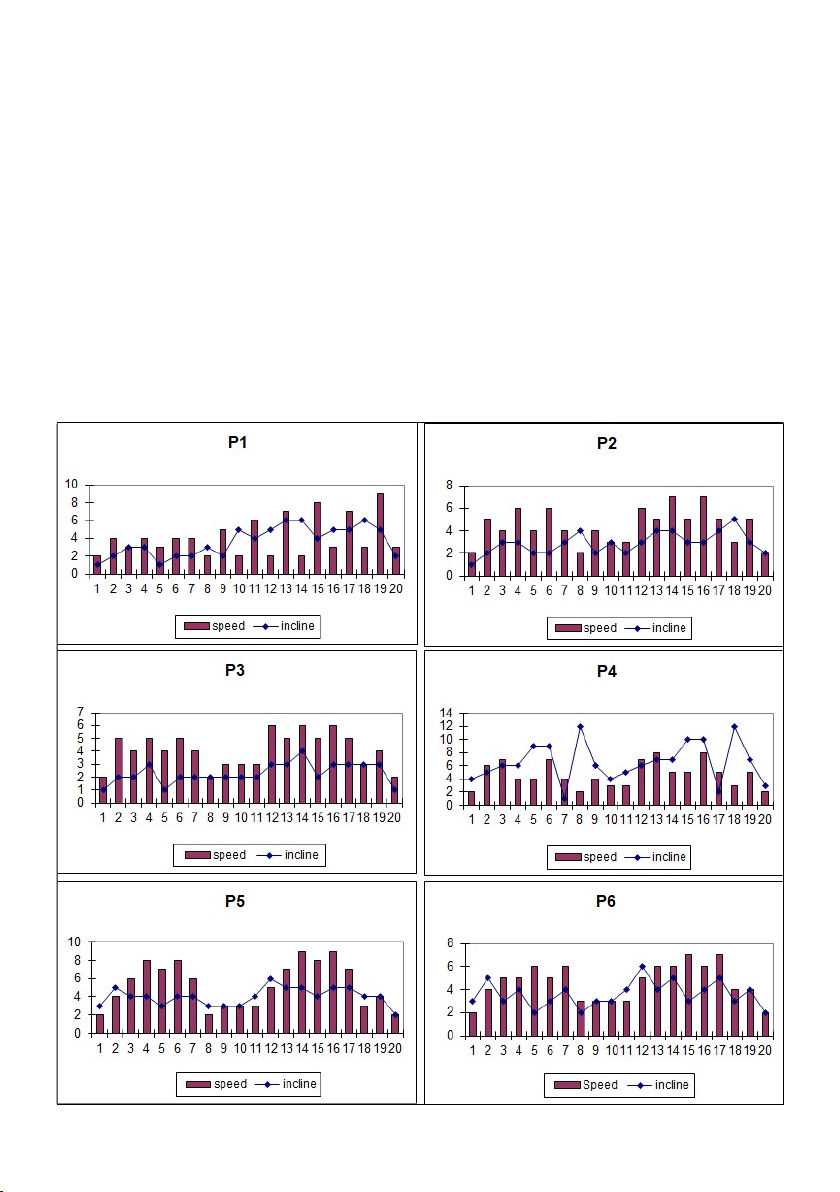

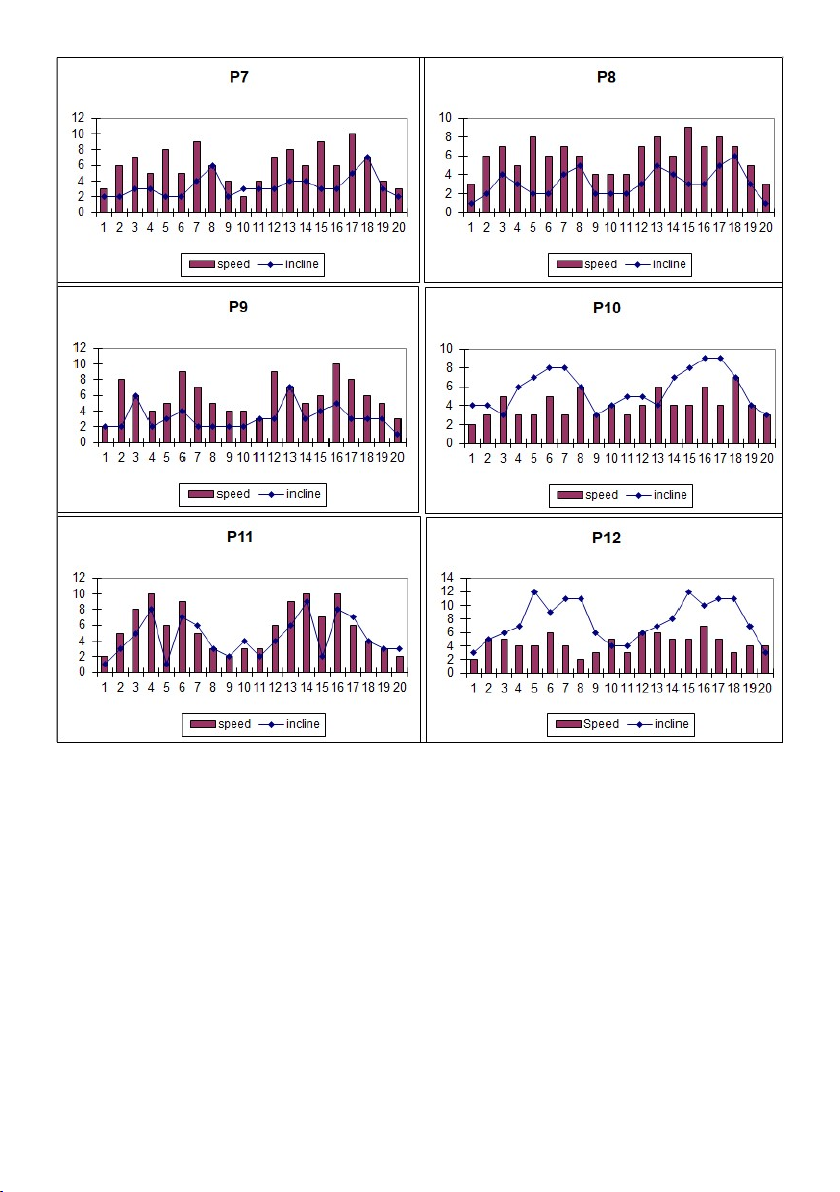

Gráficos de programas del P1 al P12.
Ver páginas finales.-
Estando la máquina preparada,
pulsando la tecla PROGRAM accede
a los programas del (P1 al P12; U1-
U3, BODY-FAT), una vez haya
elegido su programa pulse la tecla
MODE y le parpadeará el display de
TIME (Tiempo).
Para programar la duración del tiempo
en el programa elegido pulse las teclas
SPEED (↨) (5 –99 minutos). El monitor
tiene un tiempo predefinido de 10
minutos para la duración del programa.
Pulse la tecla START/STOP y la
máquina se pondrá en funcionamiento
transcurridos 3 segundos, indicados
en forma descendente en el display
central de acuerdo con los valores
que haya introducido.
Usted puede variar en cualquier
momento del programa, la velocidad,
pulsando las teclas SPEED (↨) y la
inclinación, pulsando las teclas
INCLINE (↨) del monitor.
MODO PROGRAMAS USUARIO.-
Los programas de usuario le permiten
diseñar los gráficos de velocidad y de
inclinación con referencia a su forma
física.
Estando la máquina preparada, pulse
la tecla PROGRAM hasta que
aparezca en el display U01, U2 o U3.
Pulse MODE para confirmar. Con las
teclas teclas SPEED (↨) seleccione la
velocidad que usted desee en el
primer segmento, con las teclas
INCLINE (↨) seleccione la inclinación
que usted desee en el primer
segmento.
Pulse la tecla MODE y pasara al
segundo segmento. Realice los
mismos pasos que para el primer
segmento variando si lo desea la
velocidad y la inclinación y así
sucesivamente hasta el segmento 20
que esta compuesto el grafico del
programa usuario.
Para elegir el programa de usuario
pulse la tecla PROGRAM. Pulse
MODE para confirmar. Le aparecerá
el tiempo de duración del ejercicio
entre (5 y 99 minutos).
Si el tiempo programado para la
realización del ejercicio ha sido de 20
minutos, cada paso corresponde a 1
minuto.
Pulse START y la máquina se pondrá
en marcha, transcurridos 3 segundos,
indicados en forma descendente en el
display.
PROGRAMA DE GRASA
CORPORAL.-
BODY-FAT.
El programa (BODY-FAT) esta
diseñado para calcular el porcentaje de
grasa corporal del usuario.
Pulse la tecla PROGRAM hasta que
aparezca BODY-FAT, seguido pulse
la tecla MODE y pulsando las teclas
SPEED (↨) seleccione el Sexo (Hombre

5
01– Mujer 02), pulse MODE para
confirmar, seleccione con las teclas
SPEED (↨) su Edad (AGE 10 – 99
años), pulse MODE para confirmar,
seleccione con las teclas SPEED (↨) la
Altura (HEIGHT 100-200cm), pulse
MODE para confirmar. Seleccione con
las teclas SPEED (↨) su Peso (WEIGHT
20 – 150Kg), pulse MODE para
confirmar.
Coloque las manos sobre los sensores
(R) de pulso (hand-grip) como muestra
la Fig.3 y al cabo de unos segundos le
dará el resultado en el display el valor.
FAT. (Body fat).–
La función de grasa corporal tiene
como fin ayudarle a evaluar el valor
de su grasa corporal.
TABLA DE REF.:
PORCENTAJE GRASA CORPORAL
% (BODY FAT)
SEXO /
GRASA%
BAJO
BAJO /
MEDIO
MEDIO
ALTO
HOMBRE
<13% 13%-
25,8% 26%- 30% >30%
MUJER
<23% 23%-
35,8% 36%- 40% >40%
TABLA DE REF.:
TIPOS DE CUERPO / BODY TIPE:
Hay 9 tipos de cuerpo divididos según
el porcentaje de grasa calculado.
TIPO 1 (5%-9%) Varón muy deportista
TIPO 2 (10%-14%) Varón deportista ideal
TIPO 3 (15%-19%) Muy esbelto
TIPO 4 (20%-24%) Deportista
TIPO 5 (25%-29%) Salud ideal
TIPO 6 (30%-34%) Esbelto
TIPO 7 (35%-39%) Demasiado obeso
TIPO 8 (40%-44%) Obeso
TIPO 9 (45%-50%) Ultra obeso
En la pantalla principal le dará el tipo
de perfi l para su tipo de cuerpo.
Si le aparece en el display el símbolo
«E-3» quiere decir que se ha tenido un
error, posicione bien las manos sobre
los sensores de pulso (R) de la Fig.3.
PARADA DE EMERGENCIA.-
Para dar máxima seguridad al
usuario, esta unidad dispone de una
llave de seguridad (g) y de un botón
de START/STOP. La llave de
seguridad (g) deberá estar colocada
en su alojamiento (E), ver Fig.2. En
caso contrario, la máquina no se
pondrá en marcha.
Cuando haga uso de la máquina, fije
la llave de seguridad a la ropa
mediante el clip. Con un tirón, la llave
de seguridad saldrá de su alojamiento
y la máquina se parará de forma
instantánea. Para ponerla de nuevo
en marcha, vuelva a colocar la llave
en su alojamiento.
Quite la llave de seguridad (g) si esta
no va a ser usada y guárdela fuera del
alcance de los niños. Pulsando el
botón rojo de START/STOP la unidad
se parará inmediatamente.
Para ponerla de nuevo en marcha
pulsar el botón START/STOP.
INCLINACIÓN.-
La inclinación es una función
independiente a todas las funciones.
Cada vez que ponga el interruptor
general (L) en la posición I, como se
indica en la puesta en marcha, Fig.1.
En el display de inclinación aparecerá
el valor de inclinación que usted ha
dejado.
Si la inclinación no está a cero cuando
comienza el ejercicio con la tecla
START/STOP, ésta irá a cero
mientras la máquina se pone en
funcionamiento.
Pulsando los botones INCLINE(+) o

6
INCLINE(-), usted podrá ajustar la
inclinación de su unidad desde el nivel
0 hasta el nivel 15 según a la
inclinación a la que desee hacer el
ejercicio.
Importante. No cambie la inclinación
de su cinta de correr poniendo objetos
debajo de la banda.
IMPORTANTE: LA INCLINACIÓN
DEBE ESTAR EN SU NIVEL MAS
BAJO ANTES DE PONER LA
MÁQUINA DE ANDAR EN SU
POSICIÓN DE PLEGADO.
MEDICIÓN DEL PULSO.-
El pulso se mide mediante la
colocación de ambas manos en los
sensores de pulso (R) que están en la
unidad electrónica. La medida de
pulso aparece después de unos
segundos.
El símbolo del corazón al lado de la
cifra de pulso parpadea al ritmo de su
pulso, Fig.3.
IMPORTANTE. Este no es un aparato
médico y por tanto la información del
ritmo cardiaco es orientativa.
EL FABRICANTE SE RESERVA EL
DERECHO A MODIFICAR LAS
ESPECIFICACIONES DE SUS
PRODUCTOS SIN PREVIO AVISO.

7
LOCALIZACIÓN DE FALLOS O AVERIAS
SÍNTOMAS COMPROBACIONES SOLUCIONES
1. No se enciende el
monitor. 1) Asegúrese de que la máqunia está enchufada a la red, el
interruptor general en posición 1
y la llave de seguridad puesta.
1) Enchufe el cable a la red.
Coloque el interruptor en
posición 1 y ponga la llave
de seguridad.
2. Se enciende el
monitor y no
funciona el motor.
2) Comprobar que el limitador de
corriente esté hacia dentro. 2) Desconectar la máquina y pulsar el limitador de
corriente. Lubricar la banda.
3. Tirones al andar
encima de la banda. 3.a) Comprobar lubricación banda 3.b) Comprobar tensión banda
deslizamiento
3.c) Comprobar tensión correa de
transmisión
3.a) Lubricar la banda de
deslizamiento.
3.b) Tensar la banda de
deslizamiento.
3.c) Tensar la correa de
transmisión.
4. La máqunia se
para (salta el
limitador de
corriente).
4) Comprobar lubricación banda 4) Pulsar el limitador de
corriente con el interruptor
en 0 y lubricar la banda de
deslizamiento.
5. La barandilla da
calambres en las
manos.
5) Comprobar que el enchufe
donde está conectada tiene
toma tierra
5) Enchufar la máquina en
enchufe con toma de tierra.
6. La banda se
descentra. 6.a) Comprobar nivelación del suelo.
6.b) Comprobar la cojera de la
máquina.
ERRORES DE LA MÁQUINA
---- Llave de seguridad Inserte la llave de seguridad. Compruebe que
está bien conectada.
E01/E13 Fallo de comunicación.
Conecte el cable correctamente entre el
controlador superior y el controlador inferior.
Reemplace la tarjeta de control si es
necesario.
E02 Fallo de la tarjeta de
control
Compruebe el voltaje, el motor y el cable de
conexión con el motor. Reemplace la tarjeta
de control si es necesario.
Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T).Servicio
de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página
final del presente manual).

8
English
ELEMENTS OF THE MONITOR.-
A: This display gives a simultaneous
readout of Time; Programs; Speed;
Distance; Incline; Pulse rate and
Calories.
B: Incline function quick access keys
or buttons (3 – 5 – 8 - 10).
C: The electronic monitor has 9 push
buttons or keys; PROGRAM; MODE;
INCLINACIÓN (↨); START/ STOP;
VELOCIDAD Km/h (↨); FAN ON; FAN
OFF.
F: Speed function quick access keys or
buttons (3 – 5 – 8 - 10Km/h).
H: FAN ON/ FAN OFF key
START/STOPING.-
Plug the unit into a wall socket with an
EARTH terminal and set switch (L) to
position (1), Fig.1.
The safety key (g) must be inserted
into its spot (E) Fig.2, otherwise the
machine will not operate.
OPERATING INSTRUCTIONS.-
MANUAL MODE
This monitor has program (MANUAL).
For programs MANUAL you can specify
the duration of the exercise between (5
to 99) minutes, distance between (0.5 to
99.9) and calories between (10 to 999).
Pressing the START/STOP key will light
the display and the machine will start
within 3 seconds, shown by a
countdown on the TIME display, at a
speed of 1.0km/h.
You can increase or decrease the
speed setting in MANUAL mode by
pressing the SPEED (↨) keys, between
1.0–18 km/h.
The machine will stop if you press the
START/STOP key or if you remove the
SAFETY KEY.

9
PROGRAM MODE.-
This monitor has 17 programs
(MANUAL, P01; P02; P03; P04; P05;
P06; P07; P08; P09; P10; P11; P12;
U01; U02; U03; BODY-FAT).
For programs P1 to P12 you can
specify the duration of the exercise
between (5 to 99) minutes.
Program graphics for P1 to P12.
See end pages.-
With the machine ready, by pressing
the PROGRAM key you can access
the programs (P1 al P12; U1-U3,
BODY-FAT), once you have chosen a
program press the MODE key and
TIME will flash.
Use the SPEED (↨) keys to specify the
duration of the program (5 – 99
minutes). The monitor has a default
program setting of 10 minutes.
Press the START/STOP key and the
machine will start to operate after 3
seconds, shown by the countdown on
the central display, based on the
values it has been given.
You can change the speed settings at
any time during the exercise by
pressing the SPEED (↨) keys, and the
inclination settings by pressing the
INCLINE (↨) keys.
USER PROGRAM MODE.-
The user programs allow you to design
the speed and inclination graphs with
reference to your fitness level.
With the machine ready, press the
PROGRAM key until U01, U02; U03
appear on the display. Press MODE to
confirm. Press the SPEED (↨) keys to
select the speed that you want for the
first segment, press INCLINE (↨) keys
to select the inclination you want for
the first segment. Press the MODE
key and this will take you to the
second segment. Carry out the same
procedure as in first segment varying
the speed and inclination settings for
this stage, and so on up to segment
20 to complete the User Program
Graph.
Press the PROGRAM key to select
the user program. Press the MODE
key to confirm. You can program a
time limit for the exercise (between 5
to 99 minutes).
If the programmed exercise time is 20
minutes then each stage will last 1
minute.
Press START and the machine will
start after a 3 second countdown,
shown on the TIME display.
BODY FAT PROGRAM.-
The (BODY-FAT) program is
designed to calculate the user’s body
fat percentage.
Press the PROGRAM key until BODY-
FAT appears on the display, then press
the MODE key and by using the
SPEED (↨) keys to select SEX
(Male01– Female 02), press the MODE
key to confirm, use the SPEED (↨) keys
select your AGE (10 – 99) press the
MODE key to confirm, use the SPEED
(↨) keys to select your HEIGHT (100 -
200cm).
Press the MODE key to confirm, use the
SPEED (↨) keys to select WEIGHT (20
– 150Kg), press the MODE key to
confirm.
Place your hands on the handgrip
sensors (R), as shown in Fig.3, and
after a few seconds the screen will
display the result.
FAT. (Body fat).–
The body fat function helps you to
calculate your body fat percentage.

10
REF. TABLE:
BODY FAT PERCENTAGE %
SEX /
FAT%
LOW
LOW /
AVE
RAGE
AVE
RAGE
HIGH
MALE
< 13%
13%-
25,8% 26%- 30% >30%
FEMALE
<23% 23%-
35,8% 36%- 40% >40%
BODY TYPE
There are 9 body types based on the
percentage of fat calculated.
TYPE 1 (5%-9%) Extremely athletic
TYPE 2 (10%-14%) Ideal sportsman
TYPE 3 (15%-19%) Very slender
TYPE 4 (20%-24%) Sportsman
TYPE 5 (25%-29%) Ideal health
TYPE 6 (30%-34%) Slender
TYPE 7 (35%-39%) Very overweight
TYPE 8 (40%-44%) Overweight
TYPE 9 (45%-50%) Extremely obese
The main screen will display the type
of profile for your body type.
If the error code “E-3” appears then
this means that an error has occurred,
position your hands correctly on the
pulse sensors (R), Fig.3.
EMERGENCY STOP.-
For the user’s maximum safety, this unit
is equipped with a safety key (g) and a
STOP button. The safety key (g) must
be slotted into its housing (E), Fig.2,
otherwise the machine will not start.
When you are using the machine
always clip the cord on the safety key to
your clothing. Tugging on the cord will
pull the safety key out of its slot and the
machine will stop immediately. To
restart the machine simply put the key
back into the key slot.
Remove the safety key (g) whenever
the machine is not being used and keep
it out of children’s reach. Pressing the
red button marked STOP will also stop
the unit immediately. To restart it, press
the button marked START/STOP again.
ELEVATION.-
The inclination function operates
independently of all other functions.
Each time that you set switch (L) to
position I, as described in the Starting
section, Fig.1. the inclination level that
was last used will be displayed.
If inclination is not at zero when the
START/STOP key is used to begin
exercising, the machine will zero itself
while it is starting.
You can adjust the elevation level by
pressing the INCLINE(+) or INCLINE
(-) keys to specify a value of 0 to 15,
depending on how you would like to
do the exercise.
Important: Do not change the
inclination level of your treadmill by
propping it up on objects.
IMPORTANT: THE INCLINATION
LEVEL MUST BE AT ITS LOWEST
SETTING BEFORE ATTEMPTING
TO PUT THE TREADMILL INTO THE
FOLDED POSITION.
PULSE MEASUREMENT.-
Your pulse rate is measured by
placing both hands on pulse sensors
(R) with which the electronic unitis
equipped. The pulse rate readout will
appear after a few seconds. The heart
symbol beside the pulse rate value will
flash in time with your heart rate,
Fig.3.
IMPORTANT: This is not a medical
appliance and therefore the heart rate
shown is merely for guideline
purposes.

11
THE MANUFACTURER RESERVES
THE RIGHT TO MODIFY THE
SPECIFICATIONS OF ITS
PRODUCTS WITHOUT PRIOR
NOTICE.

12
FAULT FINDING CHART
PROBLEM CHECKS SOLUTIONS
1.The monitor does not
switch on. 1) Make sure that the machine is plugged in, the
ON/OFF switch in position 1
and that the safety key is
inserted.
1) Plug the machine into the
mains supply. Set the switch to
position 1 and insert the safety
key.
2.The monitor switches
on but the motor fails
to start.
2) Check that the current
limiter is pressed in. 2) Switch the machine off and press the circuit breaker in.
Lubricate the treadmill band.
3.Walking motion is
jerky on the
treadmill.
3.a) Check that the belt is
lubricated.
3.b) Check the tension on the
sliding belt.
3.c) Check the tension on the
drive belt.
3.a) Lubricate the sliding belt.
3.b) Adjust the belt tension.
3.c) Adjust the drive belt tension.
4.The machine stops
(the breaker trips). 4) Check that the band is lubricated. 4) Reset the overload button with the On /Off switch at „0“ and
lubricate the treadmill band.
5.Electrical shocks
through the handrail.
5) Check that the machine is
plugged into an earthed
mains socket.
5) Plug the machine into an
earthed mains socket.
6.The treadmill belt
skews off centre. 6.a) Check that the machine is level on the floor.
6.b) Check that the machine
does not wobble.
ERROR CODES
---- Possible message fault. Insert the safety key. Check the
connection of the safety key.
E01/E13 Communication failure. Connect the wire well between top controller and bottom controller.
Replace the controller if necessary.
E02 Controller failure. Check the voltage, the motor and the motor cable. Replace the controller if
necessary.
Do not hesitate to get touch with the Technical Assistance Service if you have any
queries by phoning customer services (see last page in manual).

13
(E) PERFILES DE LOS PROGRAMAS;
(GB) PROGRAM PROFILES;
(F) PROFILS DES PROGRAMMES;
(D) PROGRAMMPROFILE;
(P) PERFIS DOS PROGRAMAS;
(I) PROFILI DEI PROGRAMMI;
(NL) PROGRAMMAPROFIELEN;

14

BH FITNESS SPAIN
EXERCYCLE,S.L.
(Manufacturer)
P.O.BOX 195
01080 VITORIA (SPAIN)
Tel.: [phone]
Fax: [phone]
e-mail: [e-mail]
www.bhfitness.com
POST-VENTA
Tel: [phone]
e-mail:
[e-mail]
BH FITNESS PORTUGAL
Rua do Caminho Branco Lote 8,
ZI Oiã 3770-068 Oiã
Oliveira do Bairro (PORTUGAL)
Tel.: [phone]
e-mail: [e-mail]
BH SERVICE PORTUGAL
Tel.: [phone]
e-mail: [e-mail]
BH GERMANY GmbH
Grasstrasse 13
45356 ESSEN
GERMANY
Tel: [phone]
e-mail: kundendienst@
bhgermany.com
BH FITNESS UK
Tel: [phone]
e-mail: [e-mail]
AFTER SALES – UK
Tel.: [phone]
e-mail:
[e-mail]
BH FITNESS FRANCE
SAV FRANCE
Tel : [phone]
BH FITNESS ASIA
BH Asia Ltd.
No.80, Jhongshan Rd.,
Daya Dist.,
Taichung City 42841,
Taiwan. R.O.C.
Tel.: [phone]
Fax: [phone]
E-mail:
[email protected]
BH FITNESS MEXICO
BH Exercycle de México
S.A. de CV
Eje 132 / 136
Zona Industrial, 2A Secc.
78395 San Luis Potosí
S:L:P: MÉXICO
Tel.: [phone]
Fax: [phone]
www.bhlatam.com.mx
[e-mail]
ESESSTNI
BH SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS
SIN PREVIO AVISO.
SPECIFICATIONS MAY BE CHANGED WITHOUT PRIOR NOTICE DUE TO OUR PROGRAMME OF
CONTINUOUS PRODUCT DEVELOPMENT.
BH SE RÉSERVE LE DROIT DE MODIFIER LES SPECIFICATIONS DE SES PRODUITS SANS
PRÉAVIS.
BH BEHALT SICH DAS RECHT VOR, ÄNDERUNGEN DER MODELL-ANGABEN OHRE
VORHERIGE ANKÜNDIGUNG VORZUNEHMEN.
DATI TECNICI E COMMERCIALI RELATIVI AGLI ARTICOLI DEL PRESENTE CATALOGO
POSSONO ESSERE SOGGETIL A VARIAZIONI SENZA ALGUN PREAVVISO.
BH RESERVA O DIREITO DE PODER MODIFICAR AS ESPECIFICAÇÕES DOS SEUS
EQUIPAMENTOS SEM AVISO PRÉVIO.
DOOR KONSTANTE PRODUKTVERNIEUWING EN VERBETERING HOUDEN WIJ ONS HET
RECHT VAN WIJZIGING VOOR ZONDER VOORAFGAAND BERICHT. v1
